1–3 · Πλαστική καθίζηση
Ανομοιόμορφη καθίζηση νωπού μείγματος. Ρωγμές μπορεί να δημιουργηθούν κοντά στον οπλισμό τις πρώτες ώρες μετά τη διάστρωση σκυροδέματος.
ΤΕΧΝΟΓΝΩΣΙΑ · ΡΩΓΜΕΣ ΚΑΙ ΔΙΑΓΝΩΣΗ
Ρηγμάτωση σκυροδέματος: διερεύνηση πριν από την επισκευή
Η ρωγμή είναι ίχνος διαδικασίας. Πριν επιλέξετε ρητίνη, προσδιορίστε τι την άνοιξε, αν παραμένει ενεργή και ποια λειτουργία αναμένετε από την επισκευή.
Από την εικόνα ρωγμής στο ερώτημα της αιτίας
Σε δύο παρόμοιους τοίχους, οι ρωγμές μπορεί να φαίνονται σχεδόν ίδιες αλλά να απαιτούν άλλες ενέργειες. Στον έναν δημιουργήθηκαν κατά την ψύξη νέου σκυροδέματος, στον άλλο η στήριξη εξακολουθεί να αλλάζει. Η αντιστοίχιση φωτογραφίας με σχήμα δεν αρκεί για να αποφασιστεί αν αρκεί στεγάνωση, χρειάζεται δομική επισκευή ή πρέπει πρώτα να σταματήσει η αιτία βλάβης.
Ξεκινήστε με χάρτη: σημειώστε θέση, κατεύθυνση, διακλαδώσεις και άνοιγμα ρωγμών, αποκολλήσεις, εξανθήματα και θέσεις εκροής. Προσθέστε ημερομηνία, θερμοκρασία και κατάσταση φόρτισης. Διατηρήστε σταθερές σημάνσεις ώστε επόμενες επιθεωρήσεις να περιγράφουν ίδιες θέσεις. Αν έχετε πρόσβαση και στις δύο πλευρές στοιχείου, συγκρίνετε την πορεία· μη θεωρείτε ότι το επιφανειακό ίχνος είναι ευθύ επίπεδο στο βάθος.

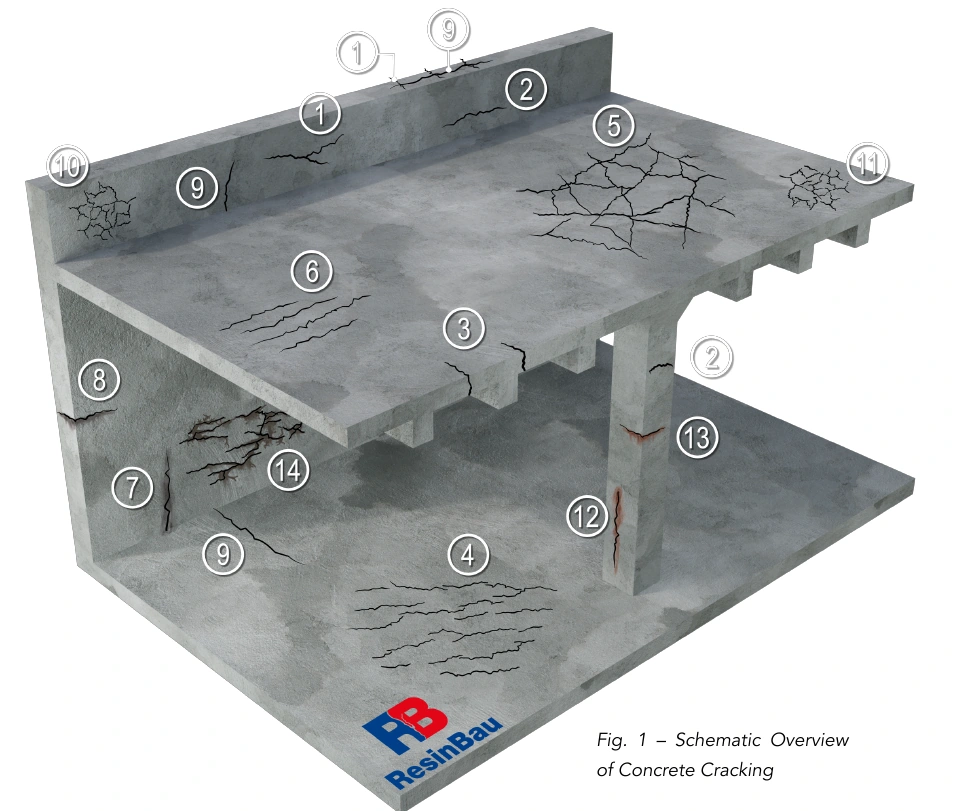

ΑΝΑΓΝΩΣΗ ΤΟΜΗΣ
Τι δείχνει το σχήμα;
Το σχέδιο συγκεντρώνει διαφορετικές μορφές ρηγμάτωσης σε στοιχεία σκυροδέματος. Θέση και σχήμα βλάβης είναι ενδείξεις μηχανισμού, αλλά δεν υποκαθιστούν ιστορικό στοιχείου, μετρήσεις ενεργότητας και αξιολόγηση κατασκευής.
4–6 · Πλαστική συστολή
Γρήγορη εξάτμιση νερού από νωπό σκυρόδεμα προκαλεί εφελκυστικές τάσεις. Στην επιφάνεια εμφανίζεται ακανόνιστη διάταξη ρωγμών.
7–8 · Θερμική συστολή
Ψύξη και διαφορές θερμοκρασίας μεταξύ εσωτερικού και επιφάνειας στοιχείου προκαλούν παραμορφώσεις και τάσεις. Είναι μηχανισμός διαφορετικός από την ξήρανση.
9 · Μακροχρόνια συστολή
Σταδιακή απώλεια υγρασίας σε επόμενους μήνες ή χρόνια προκαλεί βράχυνση σκυροδέματος. Η έκταση ρωγμών εξαρτάται, μεταξύ άλλων, από τον περιορισμό παραμορφώσεων στοιχείου.
10–11 · Λεπτές επιφανειακές ρωγμές συστολής
Λεπτό δίκτυο ρωγμών που σχετίζεται με διαφορές υγρασίας μεταξύ επιφανειακής στρώσης και εσωτερικού σκυροδέματος. Δεν πρέπει να ταυτίζεται αυτόματα με ρωγμή που διαπερνά ολόκληρη τη διατομή.
12–13 · Διάβρωση οπλισμού
Τα προϊόντα διάβρωσης αυξάνουν όγκο και ασκούν πίεση στο περιβάλλον σκυρόδεμα. Ρωγμές κατά μήκος ράβδων μπορεί να συνοδεύονται από σκουριασμένους λεκέδες και αποκόλληση επικάλυψης.
14 · Αντίδραση αλκαλίων–πυριτίας (ASR)
Διογκούμενο τζελ από αντίδραση συστατικών σκυροδέματος προκαλεί εσωτερικές τάσεις και ρηγμάτωση. Η διάγνωση αυτής της διαδικασίας απαιτεί δοκιμές, όχι μόνο σύγκριση φωτογραφίας με σχέδιο.
Το ιστορικό βοηθά στη διάκριση μηχανισμών
Πρώτες ώρες και ημέρες
Ρωγμές κοντά στον οπλισμό ή σε αλλαγές πάχους μπορεί να σχετίζονται με καθίζηση νωπού μείγματος. Ακανόνιστες ρωγμές εκτεθειμένης επιφάνειας μπορεί να συνοδεύουν γρήγορη εξάτμιση νερού. Ελέγξτε σκυροδέτηση, συντήρηση, καιρικές συνθήκες και χρόνο εμφάνισης βλάβης.
Ψύξη και ξήρανση
Οι θερμικές παραμορφώσεις και η συστολή ξήρανσης έχουν διαφορετικές αιτίες, αλλά και οι δύο μπορούν να προκαλέσουν ρωγμές όταν το στοιχείο δεν μπορεί να βραχυνθεί ελεύθερα. Αναζητήστε σχέση με στάδια σκυροδέτησης, μήκος στοιχείου και θέσεις περιορισμού κίνησης.
Φόρτιση και στήριξη
Αλλαγή φορτίων, βέλος κάμψης ή ανομοιόμορφη καθίζηση απαιτούν αξιολόγηση συμπεριφοράς κατασκευής. Η ρητίνη μπορεί να γεμίσει διάκενο, αλλά δεν εξαλείφει αιτία αλλαγής στήριξης ή υπερφόρτισης.
Διάβρωση και διογκωτικές διεργασίες
Σκουριασμένοι λεκέδες, αποκολλημένη επικάλυψη ή δικτυωτή ρηγμάτωση δικαιολογούν περαιτέρω έρευνα. Διάβρωση οπλισμού ή διογκωτικές αντιδράσεις δεν διαγιγνώσκονται μόνο από τη διάταξη γραμμών στην επιφάνεια· η πλήρωση ρωγμής δεν σταματά την αιτία τους.
Μία μέτρηση δεν περιγράφει την ενεργότητα
Ρωγμή ξηρή την ημέρα επιθεώρησης μπορεί να μεταφέρει νερό μετά από αλλαγή στάθμης. Ρωγμή ακίνητη σε μία θερμοκρασία μπορεί να κινείται σε ημερήσιο ή εποχικό κύκλο. Σχεδιάστε μετρήσεις ανοίγματος και πιθανών μετακινήσεων ώστε να καλύπτουν σημαντικές συνθήκες χρήσης. Για ρωγμές μετά από αλλαγή φόρτισης, συσχετίστε μετρήσεις με το ιστορικό της αλλαγής.
Το επιφανειακό άνοιγμα δεν καθορίζει βάθος ή όγκο κενού. Αν χρειάζεται, συμπληρώστε διερεύνηση με έλεγχο διατομής, σκυροδέματος και οπλισμού. Η έκταση ερευνών πρέπει να αντιστοιχεί στη λειτουργία στοιχείου και στις συνέπειες βλάβης.
Καταγράψτε τη λειτουργία επισκευής πριν από την ονομασία προϊόντος
Στεγάνωση πρέπει να περιορίζει μεταφορά νερού και να διατηρεί στεγανότητα κατά την αναμενόμενη συμπεριφορά ρωγμής. Επισκευή μεταφοράς δυνάμεων πρέπει να εξασφαλίζει συγκεκριμένη συνεργασία τμημάτων στοιχείου και απαιτεί μελέτη και κατάλληλη παραλαβή. Ελαστικό υλικό και άκαμπτη εποξειδική σύνδεση ανταποκρίνονται σε διαφορετικές ανάγκες.
Αν η αιτία παραμένει ενεργή, καθορίστε πώς θα εξαλειφθεί ή θα ληφθεί υπόψη στη μελέτη. Σε υποψία προβλήματος φέρουσας ικανότητας απαιτείται αξιολόγηση στατικού μηχανικού πριν καθοριστεί το αντικείμενο ενέσεων. Μόνο μετά την αξιολόγηση επιλέξτε πρόσβαση στη ρωγμή, τρόπο κλεισίματος και δοκιμή τροφοδοσίας.
Τι πρέπει να προκύπτει από τη διάγνωση;
Για κάθε ζώνη καταγράψτε πιθανή αιτία και βάση διάγνωσης, αξιολόγηση ενεργότητας, υδατικές συνθήκες, στόχο επισκευής και κριτήριο παραλαβής. Ορίστε επίσης τι και πότε θα μετρηθεί ξανά. Έτσι η εξαφάνιση διαρροής δεν θα εκληφθεί λανθασμένα ως απόδειξη αποκατάστασης φέρουσας ικανότητας.
Η παραλαβή αφορά τον καθορισμένο στόχο. Για στεγάνωση περιλαμβάνει έλεγχο ζώνης και γειτονικών διαδρομών νερού σε αντιπροσωπευτικές συνθήκες. Για δομική επισκευή, η έκταση επιβεβαίωσης πλήρωσης και συνεργασίας υλικών προκύπτει από τη μελέτη.
ΕΠΙΛΟΓΗ RESINBAU
Το υλικό προκύπτει από τις συνθήκες
CrackFlex →
Για ελαστική στεγάνωση ξηρών και υγρών ρωγμών· σε ισχυρή εισροή προετοιμάστε πρώτα συνθήκες συγκράτησης υλικού στο διάκενο.
EpoxPower →
Για άκαμπτη πλήρωση αξιολογημένης ξηρής ρωγμής. Η ανοχή υγρασίας υποστρώματος δεν σημαίνει δυνατότητα εφαρμογής με ενεργή ροή νερού. Η μελέτη ορίζει απαιτούμενη συνεργασία κατασκευής και έλεγχο επισκευής.
HydroGum →
Για στεγάνωση ζωνών με νερό απαραίτητο για την αντίδραση. Η επιλογή περιλαμβάνει πραγματική διαθεσιμότητα νερού και μελλοντικές συνθήκες χρήσης.
