BİLGİ · ZEMİN VE TEMELLER

Zemin ve temeller: stabilizasyon, boşluklar, kaldırma

Bu üç iş enjeksiyon kullanabilir; ancak amaçları ve kabul ölçütleri farklıdır. Önce destek kaybının nedenini belirleyin, ardından malzemeyi ve yapı kontrol yöntemini seçin.

İncelemeGüzergâh ve seçeneklerSeçim ve sonraki adım

UYGULAMA YÖNTEMİNİ İZLEYİN

Zemin ve temeller: altı erişim ve dağıtım seçeneği

Bu, art arda yapılacak altı işlemin listesi değil, seçenekler grubudur. İlk iki kesit temel altına, sonraki ikisi döşeme altına erişimi gösterir; sonuncular lanstan malzeme çıkışını karşılaştırır. Önce amacı belirleyin: konsolidasyon, desteğin geri kazandırılması, tasarlanmış kaldırma veya suya karşı bariyer.

Lans besleme yerini belirler; sarı bölge hedeflenen etki alanını gösterir.

01 · Temel altına erişim

Amaç ve A seçeneği: içeriden temel altına erişim

Malzeme temel altında incelenen tabakaya ulaşmalıdır. Çizim; döşemeden ölçülen açıyı, girişin duvardan uzaklığını, temel alt yüzeyi seviyesini ve altındaki çalışma derinliğini ilişkilendirir. Lans uzunluğu eksen boyunca ölçülür; dolayısıyla düşey derinliğe eşit değildir.

50% işareti gösterilen duvar geometrisindeki referans noktasını belirtir; her temel için güçlendirme yerini belirlemez. Sarı kütle yayılım biçimini veya taşıma kapasitesi artışını garanti etmez. Amaç ve çalışma tabakası, yapı ve zemin incelemesinden belirlenmelidir.

  • Temeli, döşemeyi ve tesisatı inceleyin.
  • Uzunluğu hesaplamadan önce hedef tabakayı gösterin.
Temel altına erişim geometrisi →Destek kaybının incelenmesi →
Dışarıdan erişim giriş noktasını ve açının referansını değiştirir.

02 · Temel altına erişim

B seçeneği: dışarıdan temel altına erişim

Burada açı zemin yüzeyinden, giriş uzaklığı ise dış duvardan ölçülür. Temel alt yüzeyi derinliğiyle birlikte lans güzergâhını belirlerler. Farklı seviyelerde gösterilen uçlar, zorunlu üç enjeksiyon sırasını değil, besleme bölgelerinin olası konumlarını gösterir.

Dışarıdan erişim seçimi; kullanılabilir alanın, tesisatın ve temel yanındaki tabakaların kontrolünü gerektirir. Besleme sırasında tüketim kaydı ve yapı ölçümü tutun. Stabilizasyonda planlanmamış yükselmede durulmalıdır; kaldırma ayrı olarak tasarlanmış amaç olmalıdır.

  • Açının zemine göre referansını kontrol edin.
  • Denemeden önce durdurma eşiklerini belirleyin.
Deneme ve yapı ölçümü →

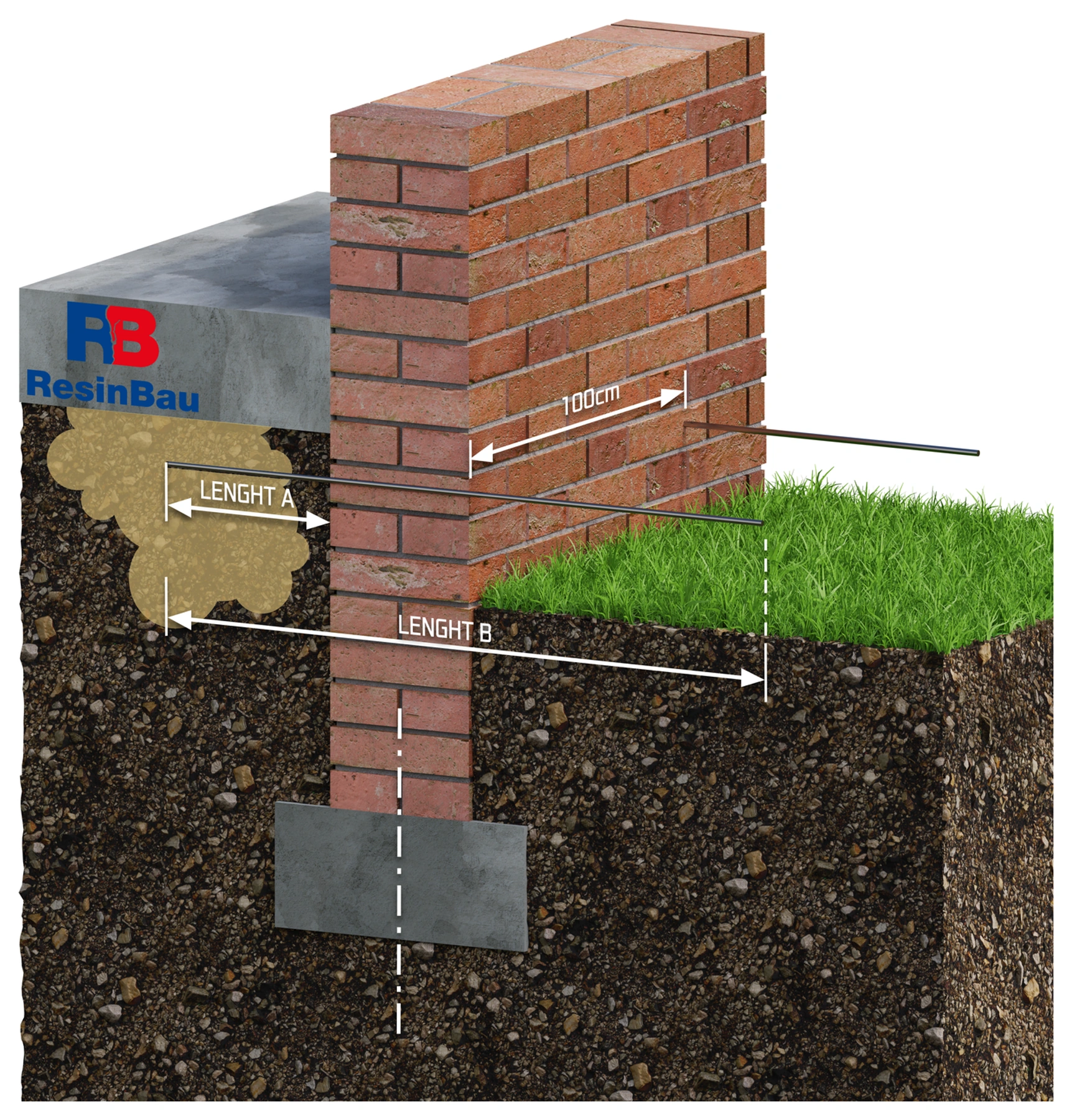

Besleme noktası döşemenin altındadır; erişim yolu duvar bölgesinden geçer.

03 · Döşeme altına erişim

C seçeneği: dışarıdan yatay lanslarla döşeme altına

Bu seçenek dışarıdan erişimle döşeme altındaki boşluğa malzeme beslemeyi sağlar. Bağlantılarını ve destek kaybı nedenini inceleyin. İki uzunluk işareti, döşeme altı bölgesindeki kısa bölüm ile bu yere ulaşan daha uzun yolu ayırt eder.

Çizimdeki 100 cm ölçüsü gösterilen lans düzenine aittir; her döşeme için hazır aralık değildir. Noktaları ve besleme bölgesini denemeye dayanarak planlayın; ilerlemeyi yapı gözlemleri ve bilançoyla değerlendirin. En yakın boşluğun dolması daha derindeki zeminin iyileştiğini kanıtlamaz.

  • Hedefin boşluk mu, daha derin zemin tabakası mı olduğunu belirleyin.
  • Döşeme sınırları dışına olası göçü kontrol edin.
Enjeksiyon amaçlarının ayrılması →GeoStabil →

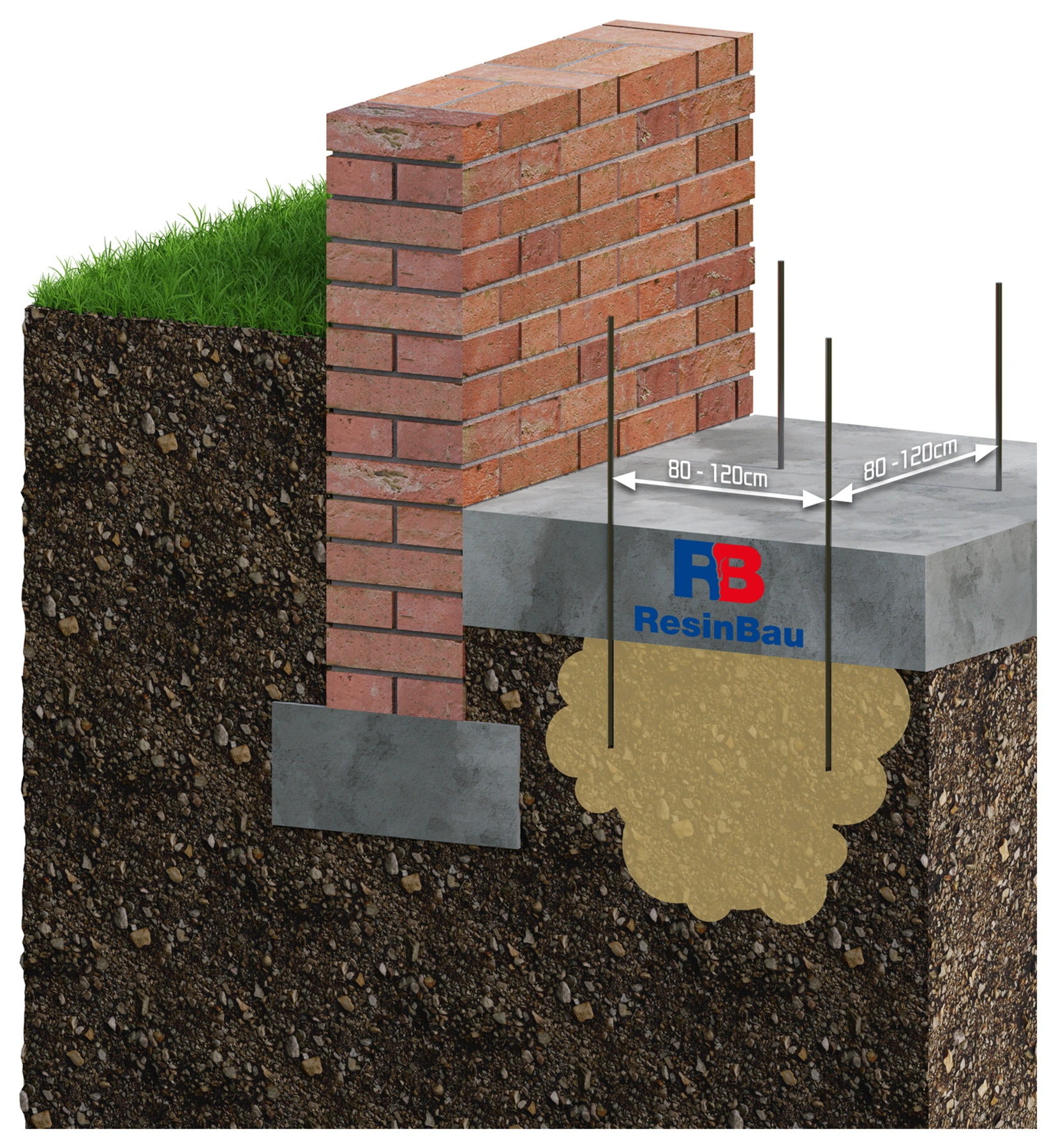

Döşemenin delinmesi, incelenen destek bölgesine doğrudan erişim sağlar.

04 · Döşeme altına erişim

D seçeneği: içeriden deliklerle döşeme altına

Noktaları belirlemeden önce döşemenin kalınlığını ve tabakalarını, donatıyı ve tesisatı inceleyin. Lans uçları kabul edilen yöntemin kapsayacağı bölgede bulunmalıdır. 80–120 cm aralık gösterilen seçeneğin parametresidir; gerçek ağ zemin ve deneme sonucuyla ilişkilendirilmelidir.

Boşluk doldurmada ve stabilizasyonda döşemenin plansız yükselmeye başlayıp başlamadığını kontrol edin. Amaç kaldırmaysa hedef seviyeler, izin verilen yer değiştirme farkları ve besleme sırasında ölçüm gerekir. Malzeme genleşmesi pompa durduktan sonra da sürebilir.

  • Noktaları tesisatı dikkate alarak işaretleyin.
  • Yer değiştirmeleri tüketimden bağımsız ölçün.
GeoPolymer.55: sistem seçimi →Deneme ve durdurma ölçütleri →

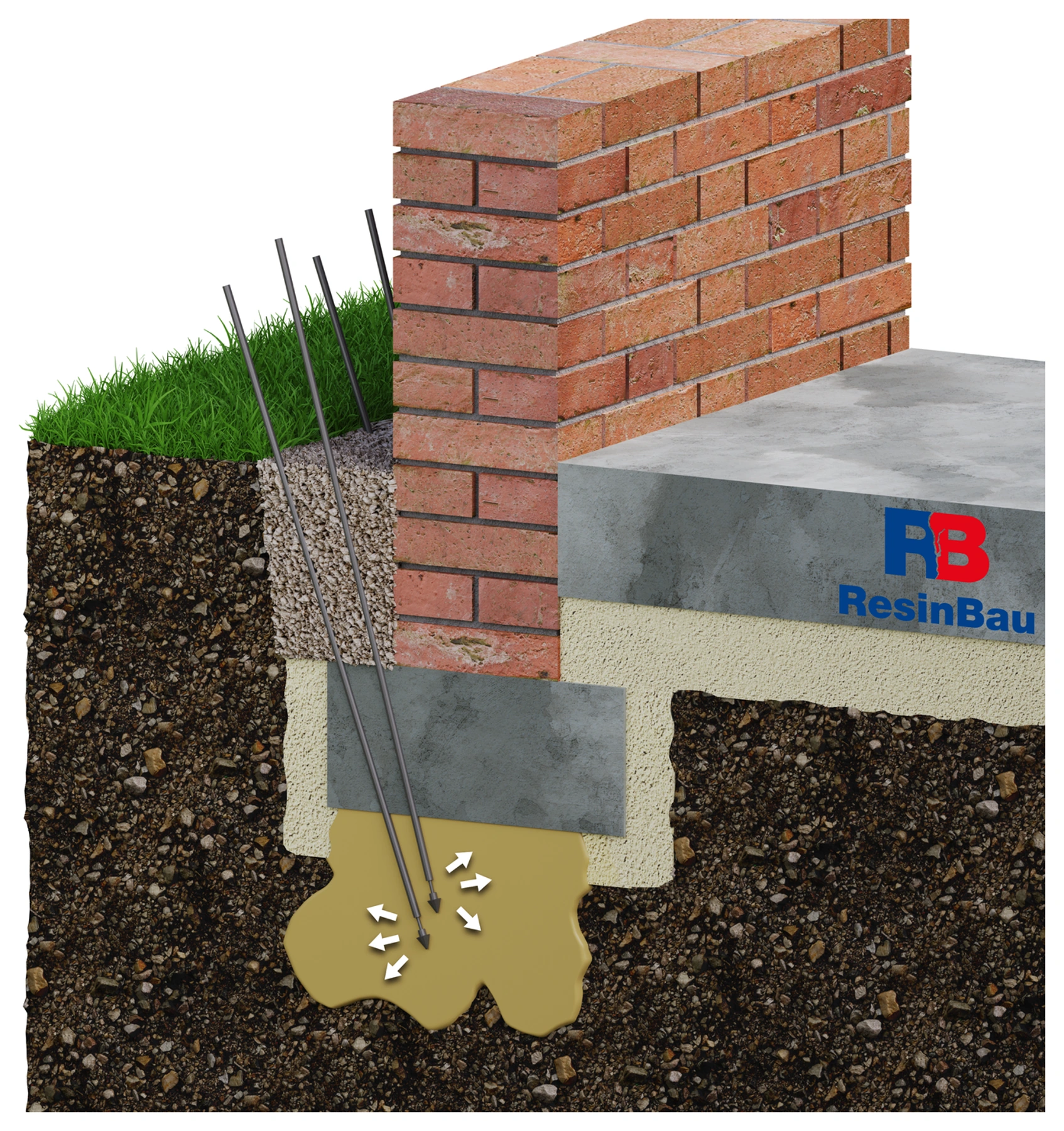

Uç çıkışı, beslemeyi lansın ucunda konumlandırır.

05 · Malzeme çıkış yöntemi

Lans seçeneği: açılan uçtan besleme

Bu seçenekte uç, sistem tasarımına göre açılır ve malzeme lansın ucundan çıkar. Dolayısıyla beslemenin başlayacağı yeri, yalnızca zemin üzerinde görülen bölümün uzunluğu değil, ucun gerçek konumu belirler.

Yerleştirme ve açma yöntemini zemin koşullarına ve belirli sisteme göre seçin. Oklar malzeme çıkış yönünü gösterir; sarı kütle hedeflenen bölgenin çizimidir. Gerçekte göç yolunu zemin, boşluklar, su ve genleşmenin sınırlanması şekillendirir.

  • Uç derinliğini ve çıkış açıklığını doğrulayın.
  • Her bölgeye gerçek beslemeyi kaydedin.
HAMMPACK lans sistemleri →Sınırlı genleşme ve zemindeki etki →

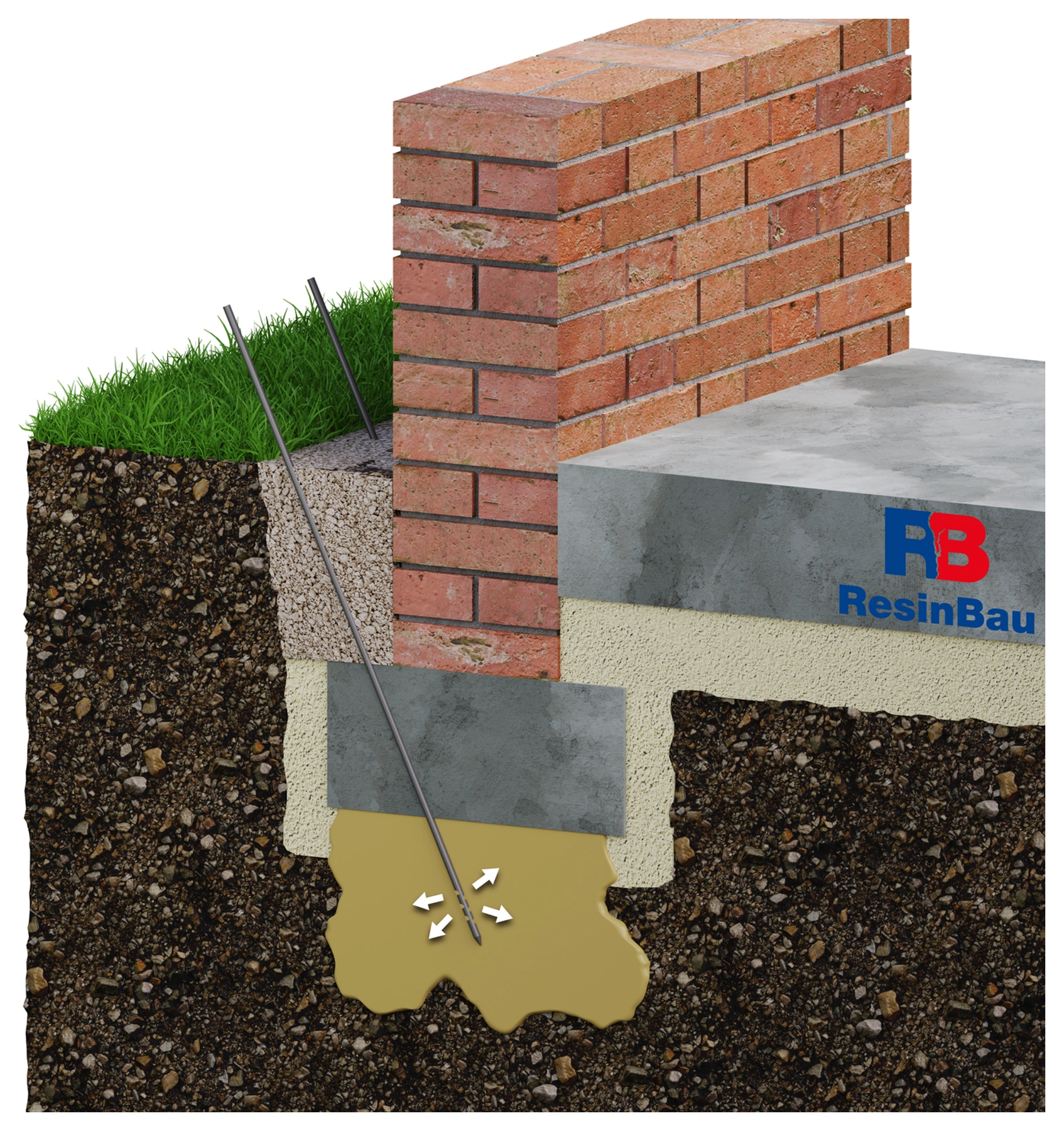

Çıkış bölgesi uygulamanın kapsadığı tabakada bulunmalıdır.

06 · Malzeme çıkış yöntemi

Lans seçeneği: delikli bölümden besleme

Delikli bölüm malzeme için birkaç çıkış yolu oluşturur. Konumu ve uzunluğu çalışma tabakasıyla ilişkilendirilmelidir; yalnızca lans ucunun istenen derinliğe ulaşması yeterli değildir. Delik konumları her zeminde eşit besleme dağılımını garanti etmez.

Amaç suya karşı bariyerse kabul, bölgenin sürekliliğini ve sızdırmazlığını kapsamalıdır. SoilConsolid, incelenen zemine ve su koşullarına göre seçilir. GeoPolymer.55 böyle bir bariyer için özel seçimden ve genleşme ile göç kontrolü altında süreklilik ve sızdırmazlık denemesinden sonra değerlendirilebilir; şemadaki sarı kütle tek başına sonucu doğrulamaz.

  • Tüm çıkışları hedef bölgeye yerleştirin.
  • Sonucu enjeksiyon amacına göre kabul edin.
SoilConsolid →GeoPolymer.55 →Reçineler sonrası sistem temizliği →

Önce destek değişimini açıklığa kavuşturun

Çatlayan duvar, oturan döşeme ve yük altında kenarları farklı hareket eden plak aynı soruna otomatik olarak işaret etmez. Yapı yanındaki boşluklar, gevşek dolgu, su koşullarının değişmesi veya daha derindeki zayıf tabaka olasıdır. İnceleme yapıyı, zemini, suyu ve yer değiştirme geçmişini kapsamalıdır.

Temel kesitlerini, zemin araştırma sonuçlarını, tesisat konumunu ve seviye ile çatlak ölçümlerini toplayın. Sürecin devam edip etmediğini belirleyin. Bunlar olmadan en kolay erişilen boşluğa malzeme beslemek yerel belirtiyi değiştirirken oturma nedenini başka tabakada bırakabilir.

Beklenen etkiyi adlandırın

Zemin konsolidasyonu ve sızdırmazlığı

Malzeme, incelenen zemin bölgesine etki etmeli; örneğin taneleri birleştirmeli veya su akışını sınırlamalıdır. Seçim nüfuz edebilirliğe ve nem koşullarına bağlıdır. Döşeme altındaki boşluğu doldurmak tek başına daha derin tabakanın konsolidasyonunu doğrulamaz.

Boşluk doldurma ve desteğin geri kazandırılması

Amaç, kullanılabilir alanın kontrollü doldurulmasıdır. Bağlantıları incelenmeli ve ilerlemenin gözlenmesi sağlanmalıdır. Stabilizasyonda yapının plansız yükselmesi durdurma işaretidir.

Kontrollü kaldırma

Yükselme burada projenin amaçlanan unsurudur. Hedef seviyenin, izin verilen yer değiştirme farklarının, sıranın ve durdurma eşiklerinin belirlenmesini gerektirir. Reçine tüketimi hareket ölçümünün yerini almaz.

Su girişinin sınırlandırılması

Suya karşı bariyerin ölçütleri destek iyileştirmesinden farklıdır. Sorun duvar arkasından su girişiyse çözümü enjeksiyon perdesiyle karşılaştırın ve bariyerin çevresinden dolaşılabilirliğini inceleyin.

Genleşme bir araçtır; onarımın sonucu değildir

Sınırlı alanda genleşen reçine, kapta serbest büyüyen köpükten farklı davranır. Zemin ve yüklü yapı büyümeyi sınırlar. Bu nedenle serbest köpürme katsayısı tüketimi veya kaldırma kuvvetini hesaplamaya yetmez.

Malzeme numunesinin dayanımı, tüm zemin–temel sisteminin taşıma kapasitesi değildir. Destek değişimi ayrıca malzeme dağılımına, zemin durumuna ve yapının birlikte çalışmasına bağlıdır. Seçim, etkinin zeminde ve yapıda nasıl kontrol edileceğini belirtmelidir.

Lans malzemeyi doğru tabakaya beslemelidir

Besleme noktalarını kesitte ve planda belirleyin. Tesisatı, temel kenarlarını ve gereken çalışma seviyesini dikkate alarak içeriden veya dışarıdan erişimi seçin. Ardışık derinliklerin yerleşimi yalnızca mevcut lansın uzunluğuna değil, kabul edilen yönteme dayanmalıdır.

Açık uç, besleme sırasında açılan uç ve delikli bölüm farklı malzeme çıkış yolları oluşturur. Lans sistemini kapsamak istediğiniz bölgeye ve montaj koşullarına göre seçin. Geometri hesaplayıcısı erişimi belirlemeye yardımcı olur; güçlendirme gereken tabakayı belirlemez.

Referans bölümü beslemeyi ölçümle birleştirir

Başlamadan önce referans noktalarını ve başlangıç okumalarını belirleyin. Deneme, temsilî koşullarda beslemeyi, bağlantıyı, bilançoyu ve yapının tepkisini kontrol etmelidir. Malzemeyi, sıcaklığı, porsiyonları, süreyi, basıncı ve yer değiştirmeleri kaydedin.

Tepkiyi değerlendirmeye süre bırakarak yöntemde belirlenen aşamalarda besleyin. Genleşme pompa durduktan sonra sürebilir. Plansız harekette, kontrolsüz çıkışta, olağan dışı tüketimde veya akış olmadan basınç artışında durdurun. Durdurma ve yeniden başlatma ölçütlerini yer değiştirme görüldükten sonra değil, denemeden önce belirleyin.

Kabul amaca uygun olmalıdır

Stabilizasyon veya zemin iyileştirmesinde proje, sağlanan desteğin değerlendirme yöntemini ve gerekli deneyleri belirler. Kaldırmada seviyeler, yer değiştirme farkları ve komşu elemanların davranışı belgelenir. Su bariyerinde akış ve sızdırmazlık bölgesinin sürekliliği kontrol edilir.

Noktaların, derinliklerin ve miktarların kayıtlarını; çalışma öncesi, sırası ve sonrası ölçümlerle birlikte saklayın. Oturma nedenine ve su değişimlerine uygun bir gözlem dönemi planlayın. Başlangıç seviyesine dönmek tek başına destek kaybı nedeninin giderildiğinin kanıtı değildir.

RESINBAU SEÇİMİ

Malzemeyi koşullar belirler

SoilConsolid →

İncelenmiş zeminde konsolidasyon ve su bariyerleri. Katalizörlü PU sistemi reaksiyon için su gerektirir ve tek hatla beslenir; düşük viskozite her zemine nüfuzu garanti etmez.

GeoStabil →

Zemin stabilizasyonu ve döşeme altı dolgu. İki bileşenli malzeme yarı rijit kütle oluşturur; TDS köpürme olmadığını beyan eder. Seçim, çalışma süresini ve besleme sistemini kapsar.

GeoPolymer.55 →

Tasarlanmış dolgu, stabilizasyon ve kaldırma için iki bileşenli köpük sistemi. Genleşme etkisini gerçek koşullarda ve yapı ölçümüyle değerlendirin.

GeoPolymer.350 →

İncelenmiş boşluklar ve stabilizasyon için daha yüksek yoğunluklu köpük sistemi. Bununla GeoPolymer.55 arasındaki seçim yalnızca ada veya serbest köpük hacmine değil, projeye ve TDS parametrelerine dayanır.

Bildiğiniz verileri hesaplayın

HESAPLAYICITemel altına erişim geometrisi →

Belirlenen bölge için lansın uzunluğunu ve konumunu belirleyin. Araç taşıma kapasitesini veya yükselme miktarını hesaplamaz.

HESAPLAYICIMalzeme hazırlığı →

Doğru ürünü ve oranları kontrol edin. Kütle oranının hacim oranına eşit olması gerekmez.

HESAPLAYICITüketim bilançosu →

Doğru bileşenlerin porsiyonlarını dönüştürün; zemindeki deneme sonucunu ayrı kaydedin.

Sonraki adım

OKUMAYA DEVAM EDİNLans sistemleri ve besleme bölgeleri →

Çıkışların yapısını ve konumunu yönteme göre seçin.

OKUMAYA DEVAM EDİNBelirti olarak çatlaklar →

Yapı gözlemini destek kaybı nedeniyle ilişkilendirin.

OKUMAYA DEVAM EDİNSuya karşı bariyer →

Ana amaç su girişini sınırlamak olduğunda.

Projenizin koşullarını görüşün

Kesiti, su ve hareket açıklamasını ve önceki denemelerin sonuçlarını hazırlayın. ResinBau malzeme ve uygulama yöntemi seçiminde yardımcı olur.

Projeyi / teknik seçimi görüşün ↗
