Grond en funderingen: stabilisatie, holten, heffen

Deze drie taken kunnen injectie gebruiken, maar hebben verschillende doelen en opleveringscriteria. Begin bij de oorzaak van steunverlies en kies daarna het materiaal en de constructiecontrole.

OnderzoekVerloop en variantenKeuze en volgende stap

VOLG DE TECHNOLOGIE

Grond en funderingen: zes toegangs- en verspreidingsvarianten

Dit is een reeks varianten, geen lijst van zes opeenvolgende handelingen. De eerste twee doorsneden tonen toegang onder de fundering, de volgende twee onder de plaat en de laatste vergelijken materiaaluitstroming uit de lans. Bepaal eerst het doel: consolidatie, herstel van ondersteuning, ontworpen heffen of een waterbarrière.

De lans bepaalt de toevoerplaats; de gele zone toont het beoogde werkingsgebied.

01 · Toegang onder de fundering

Doel en variant A: toegang onder de fundering van binnenuit

Het materiaal moet de onderzochte laag onder de fundering bereiken. De tekening verbindt de hoek vanaf de dekvloer, de ingangsafstand tot de wand, het niveau van de funderingsonderzijde en de werkdiepte eronder. De lanslengte wordt langs de as gemeten en is dus niet gelijk aan de verticale diepte.

De aanduiding 50% is een referentiepunt in de getoonde wandgeometrie; ze bepaalt niet de versterkingspositie voor elke fundering. De gele vorm garandeert geen bereikvorm of verbetering van draagvermogen. Bepaal doel en werklaag op basis van constructie- en grondonderzoek.

  • Onderzoek fundering, plaat en leidingen.
  • Bepaal de doellaag vóór de lengteberekening.
Toegangsgeometrie onder de fundering →Onderzoek naar steunverlies →
Toegang van buitenaf verandert het beginpunt en de hoekreferentie.

02 · Toegang onder de fundering

Variant B: toegang onder de fundering van buitenaf

Hier wordt de hoek vanaf het grondoppervlak gemeten en de ingangsafstand vanaf de buitenwand. Samen met de diepte van de funderingsonderzijde bepalen ze het lansverloop. De gemarkeerde uiteinden op verschillende niveaus tonen mogelijke toevoerzones, geen verplichte volgorde van drie injecties.

Keuze van toegang van buitenaf vereist controle van beschikbare ruimte, leidingen en lagen bij de fundering. Registreer tijdens toevoer het verbruik en de constructiemetingen. Onbedoeld heffen tijdens stabilisatie vereist stoppen; heffen moet een afzonderlijk ontworpen doel zijn.

  • Controleer de hoekreferentie ten opzichte van de grond.
  • Bepaal de stopdrempels vóór de proef.
Proef en constructiemeting →

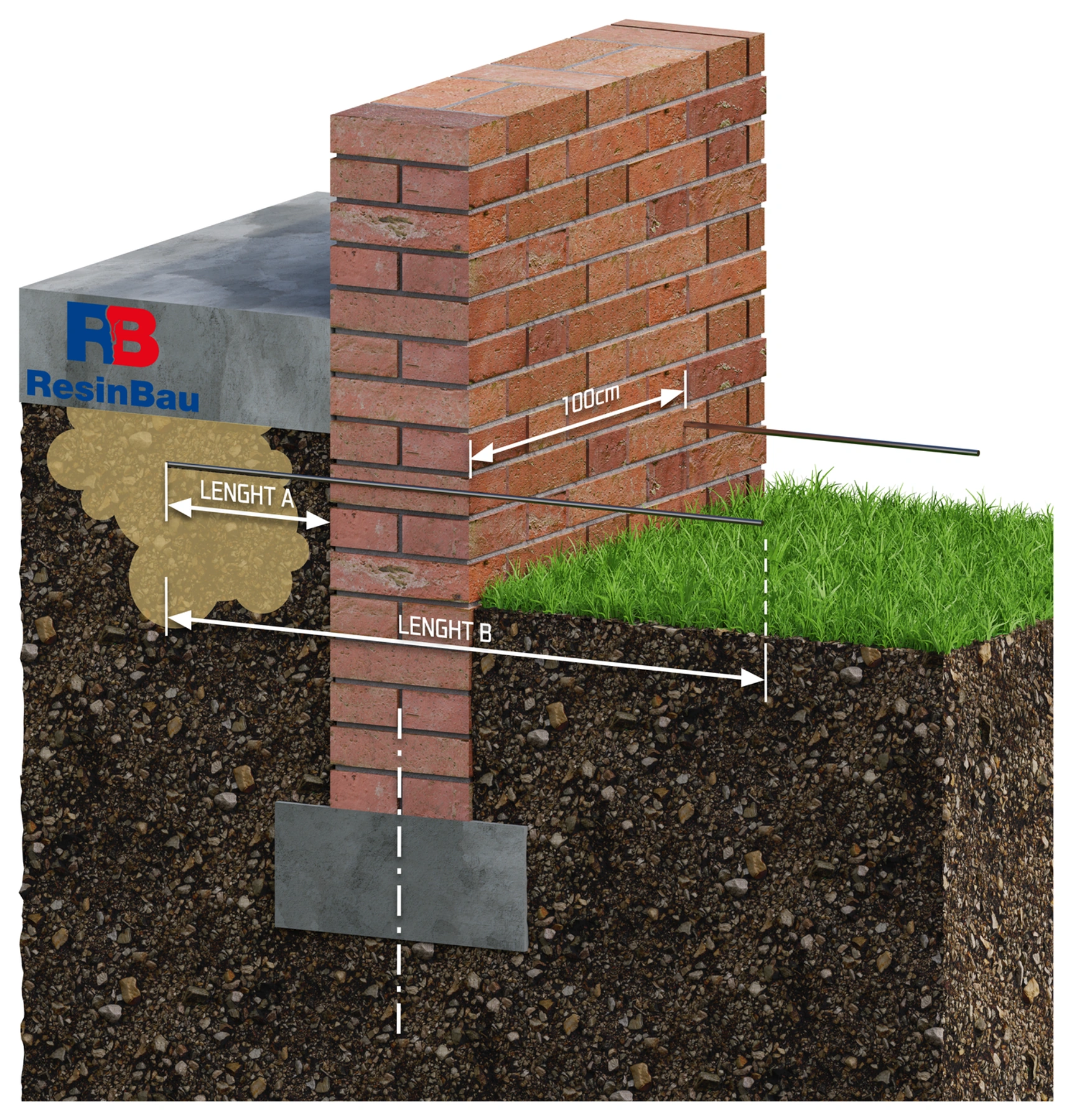

Het toevoerpunt ligt onder de plaat en de toegangsroute loopt door de wandzone.

03 · Toegang onder de plaat

Variant C: onder de plaat met horizontale lansen van buitenaf

Deze variant voert vanuit de buitenzijde materiaal naar de ruimte onder de plaat. Onderzoek de verbindingen en de oorzaak van steunverlies. De twee lengteaanduidingen onderscheiden het kortere deel in de zone onder de plaat van de langere toegangsroute naar die plaats.

De maat 100 cm op de afbeelding hoort bij de getoonde lansindeling; het is geen standaardafstand voor elke plaat. Plan punten en toevoerzone op basis van een proef en beoordeel de voortgang via constructieobservatie en verbruiksbalans. Het vullen van de dichtstbijzijnde holte bewijst geen verbetering van diepere grond.

  • Bepaal of het doel een holte of een diepere grondlaag is.
  • Controleer mogelijke migratie buiten de plaatomtrek.
Injectiedoelen onderscheiden →GeoStabil →

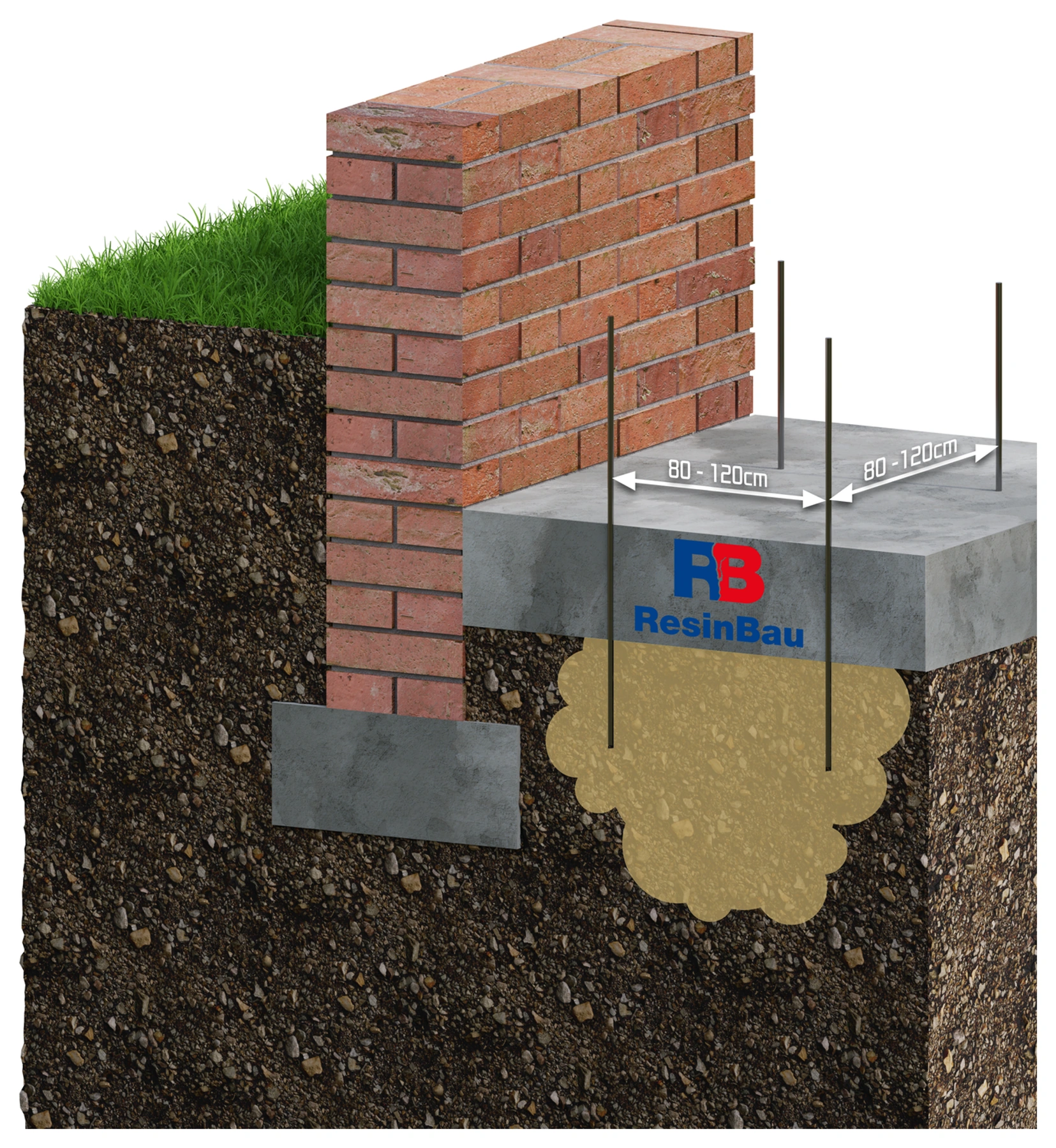

Door de plaat boren biedt directe toegang tot de onderzochte ondersteuningszone.

04 · Toegang onder de plaat

Variant D: onder de plaat via boringen van binnenuit

Onderzoek vóór het uitzetten de plaatdikte en -lagen, wapening en leidingen. De lansuiteinden moeten in de zone liggen die door de gekozen technologie moet worden behandeld. De afstand 80–120 cm hoort bij de getoonde variant; het werkelijke raster moet aansluiten op de ondergrond en het proefresultaat.

Controleer bij holtevulling en stabilisatie of de plaat niet onbedoeld begint te stijgen. Als heffen het doel is, zijn doelniveaus, toegestane verplaatsingsverschillen en metingen tijdens de toevoer nodig. Materiaalexpansie kan na het stoppen van de pomp doorgaan.

  • Zet punten uit rekening houdend met leidingen.
  • Meet verplaatsingen onafhankelijk van het verbruik.
GeoPolymer.55: systeemkeuze →Proef en stopcriteria →

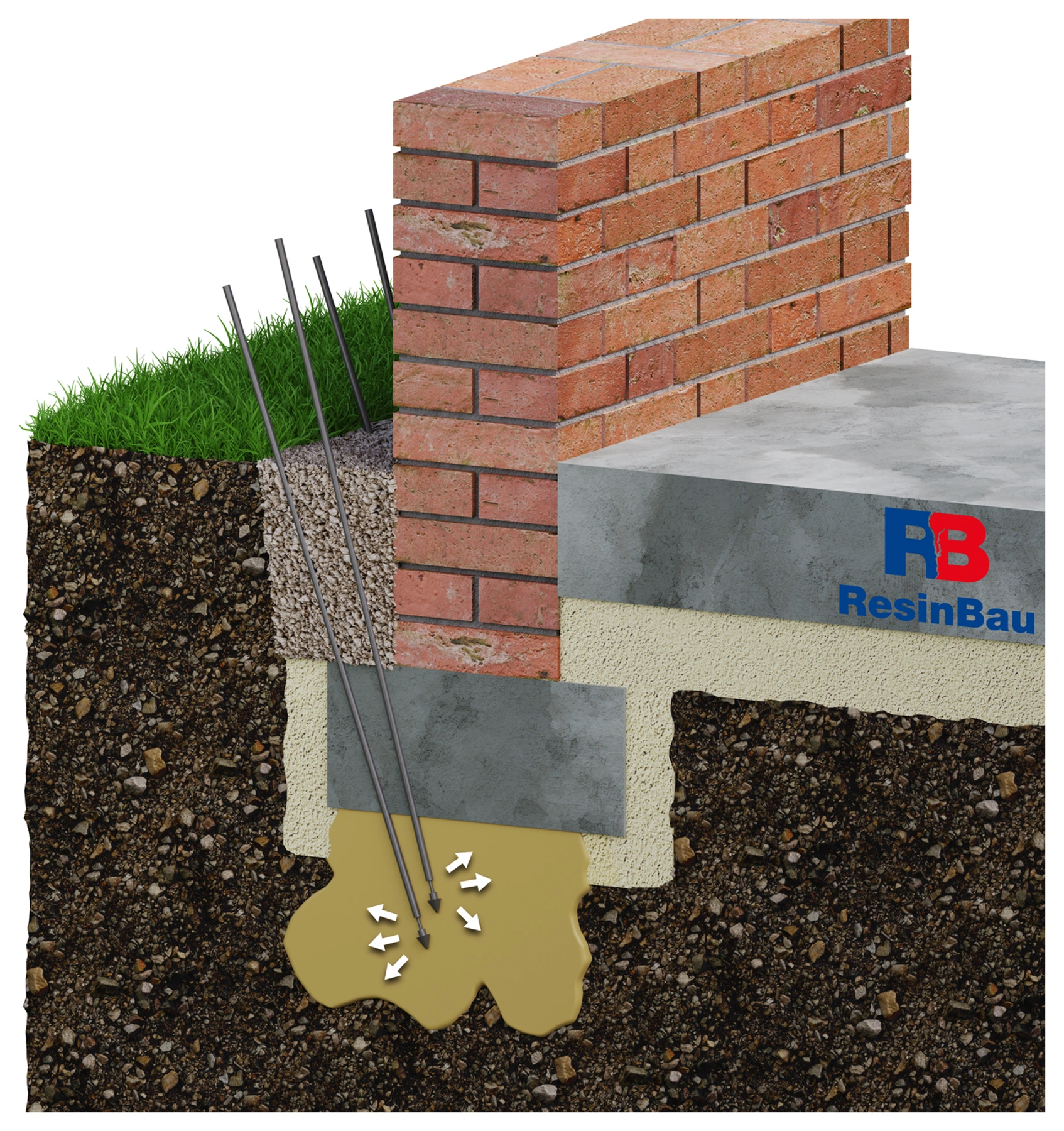

Een einduitlaat lokaliseert de toevoer bij het lansuiteinde.

05 · Materiaaluitstroming

Lansvariant: toevoer via een te openen uiteinde

In deze variant wordt de punt volgens de systeemconstructie geopend en stroomt het materiaal bij het lansuiteinde uit. De werkelijke eindpositie bepaalt dus de plaats waar de toevoer begint, niet alleen de lengte die boven de grond zichtbaar is.

Stem plaatsing en opening af op de ondergrond en het specifieke systeem. Pijlen geven de uitstroomrichting aan; de gele vorm blijft een illustratie van de beoogde zone. In werkelijkheid bepalen grond, holten, water en expansiebegrenzing de migratieroute.

  • Bevestig de einddiepte en doorgankelijkheid van de uitlaat.
  • Registreer de werkelijke toevoer naar elke zone.
HAMMPACK-lanssystemen →Begrensde expansie en het effect in de ondergrond →

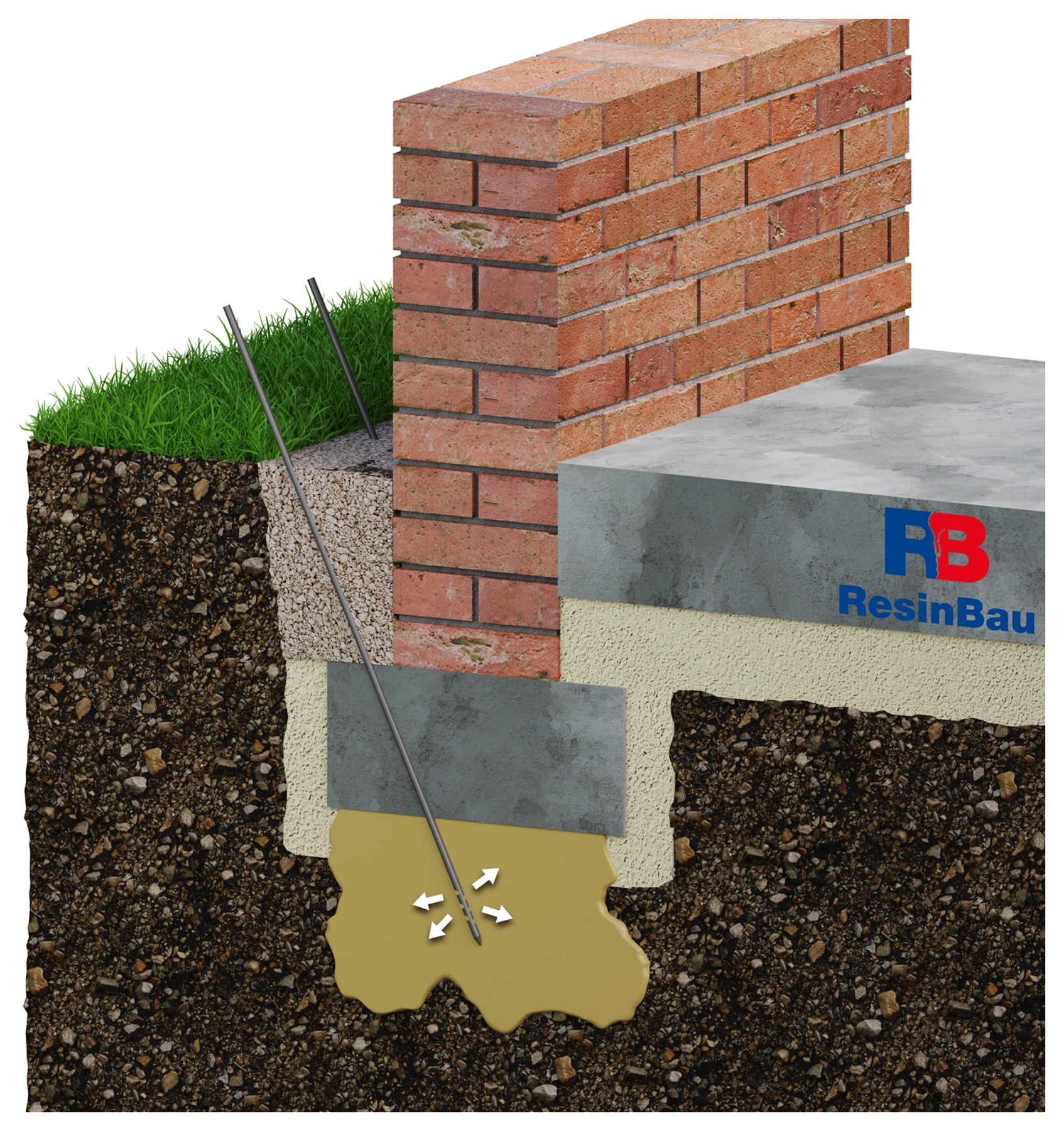

De uitlaatzone moet in de te behandelen laag liggen.

06 · Materiaaluitstroming

Lansvariant: toevoer via een geperforeerd gedeelte

Het geperforeerde gedeelte biedt meerdere uitstromingsroutes. Positie en lengte moeten op de werklaag worden afgestemd; alleen het lansuiteinde op de gewenste diepte brengen is onvoldoende. De positie van de openingen garandeert niet in elke grond een gelijke verdeling van de toevoer.

Als het doel een waterbarrière is, moet de oplevering de continuïteit en waterdichtheid van de zone omvatten. SoilConsolid wordt gekozen op basis van de onderzochte grond en wateromstandigheden. GeoPolymer.55 kan voor zo'n barrière worden overwogen na individuele keuze en een proef op continuïteit en waterdichtheid, met controle van expansie en migratie; alleen de gele vorm op het schema bevestigt het resultaat niet.

  • Plaats alle uitlaten in de doelzone.
  • Beoordeel het resultaat volgens het injectiedoel.
SoilConsolid →GeoPolymer.55 →Reiniging van harssystemen →

Verklaar eerst de gewijzigde ondersteuning

Een scheurende wand, verzakkende dekvloer en plaat die onder belasting kantelt wijzen niet automatisch op hetzelfde probleem. Mogelijke oorzaken zijn holten bij de constructie, losgeraakte aanvulgrond, gewijzigde wateromstandigheden of een diepere zwakke laag. Het onderzoek moet constructie, grond, water en verplaatsingsgeschiedenis omvatten.

Verzamel funderingsdoorsneden, grondonderzoeksresultaten, leidingposities en metingen van niveaus en scheuren. Bepaal of het proces doorgaat. Zonder dit onderzoek kan toevoer naar de gemakkelijkst bereikbare holte een plaatselijk symptoom veranderen terwijl de oorzaak van zetting in een andere laag blijft.

Benoem het verwachte effect

Grondconsolidatie en -afdichting

Het materiaal moet op de onderzochte ondergrondzone inwerken, bijvoorbeeld korrels verbinden of waterstroming beperken. De keuze hangt af van penetratiemogelijkheden en vochtomstandigheden. Alleen een holte onder de plaat vullen bevestigt geen consolidatie van een diepere laag.

Holten vullen en ondersteuning herstellen

Het doel is de beschikbare ruimte gecontroleerd in te nemen. Onderzoek de verbindingen en zorg voor observatie van de voortgang. Bij stabilisatie is onbedoeld heffen van de constructie een stopsignaal.

Gecontroleerd heffen

Heffen is hier een bedoeld onderdeel van het ontwerp. Het vereist een doelniveau, toegestane verplaatsingsverschillen, volgorde en stopdrempels. Harsverbruik vervangt geen bewegingsmeting.

Watertoevoer beperken

Een waterbarrière heeft andere criteria dan verbetering van de ondersteuning. Vergelijk bij toevoer achter een wand de oplossing met een injectiescherm en onderzoek of water om de barrière heen kan stromen.

Expansie is een hulpmiddel, geen reparatieresultaat

Hars die in een begrensde ruimte uitzet gedraagt zich anders dan vrij groeiend schuim in een vat. Grond en een belaste constructie beperken de groei. Daarom volstaat de vrije schuimfactor niet om verbruik of hefkracht te berekenen.

De sterkte van een materiaalproefstuk is niet het draagvermogen van het hele grond-funderingssysteem. De gewijzigde ondersteuning hangt ook af van materiaalverdeling, grondtoestand en constructiesamenwerking. De keuze moet aangeven hoe het effect in de ondergrond en op het object wordt gecontroleerd.

De lans moet materiaal naar de juiste laag voeren

Plan toevoerpunten in doorsnede en bovenaanzicht. Kies toegang van binnenuit of van buitenaf, rekening houdend met leidingen, funderingsranden en het vereiste werkniveau. De opeenvolgende diepten moeten uit de gekozen technologie volgen, niet alleen uit de beschikbare lanslengte.

Een open uiteinde, een punt die tijdens toevoer wordt geopend en een geperforeerd gedeelte bieden verschillende uitstromingsroutes. Kies het lanssysteem op basis van de te behandelen zone en montageomstandigheden. De geometrierekenhulp bepaalt de toegang; hij bepaalt niet welke laag versterking nodig heeft.

Een referentiedeel combineert toevoer met meting

Stel vóór het begin referentiepunten en beginmetingen vast. De proef moet toevoer, verbindingen, verbruiksbalans en constructiereactie onder representatieve omstandigheden controleren. Registreer materiaal, temperatuur, porties, tijd, druk en verplaatsingen.

Voer in de voorgeschreven fasen toe met tijd om de reactie te beoordelen. Expansie kan doorgaan nadat de pomp is gestopt. Onderbreek bij onbedoelde beweging, ongecontroleerde uitstroming, ongewoon verbruik of drukstijging zonder stroming. Bepaal stop- en hervattingscriteria vóór de proef, niet pas nadat beweging is waargenomen.

De oplevering moet bij het doel passen

Bij stabilisatie of grondverbetering bepaalt het ontwerp hoe de verkregen ondersteuning wordt beoordeeld en welke onderzoeken nodig zijn. Bij heffen worden niveaus, verplaatsingsverschillen en het gedrag van naburige elementen vastgelegd. Bij een waterbarrière worden doorstroming en continuïteit van de afdichtingszone gecontroleerd.

Bewaar documentatie van punten, diepten en hoeveelheden samen met metingen vóór, tijdens en na het werk. Plan observatie over een periode die past bij de zettingsoorzaak en waterveranderingen. Herstel van het niveau bewijst op zichzelf niet dat de oorzaak van steunverlies is weggenomen.

RESINBAU-KEUZE

De omstandigheden bepalen het materiaal

SoilConsolid →

Consolidatie en waterbarrières in onderzochte grond. Het PU-systeem met katalysator vereist water voor de reactie en wordt via één kanaal toegevoerd; lage viscositeit garandeert geen penetratie in elke grond.

GeoStabil →

Grondstabilisatie en ondergieten van platen. Het tweecomponentenmateriaal vormt een halfstijve massa; de TDS vermeldt dat geen opschuiming plaatsvindt. De keuze omvat verwerkingstijd en toevoersysteem.

GeoPolymer.55 →

Tweecomponentenschuimsysteem voor ontworpen vulling, stabilisatie en heffen. Beoordeel het expansie-effect onder werkelijke omstandigheden en met constructiemetingen.

GeoPolymer.350 →

Schuimsysteem met hogere dichtheid voor onderzochte holten en stabilisatie. De keuze tussen dit systeem en GeoPolymer.55 volgt uit het ontwerp en de TDS-parameters, niet alleen uit de naam of het vrije schuimvolume.

Bereken wat u kent

REKENTOOLToegangsgeometrie onder de fundering →

Bepaal lanslengte en -positie voor de gekozen zone. Het hulpmiddel berekent geen draagvermogen of hefhoogte.

REKENTOOLMateriaal voorbereiden →

Controleer het juiste product en de verhoudingen. Een massaverhouding is niet noodzakelijk gelijk aan een volumeverhouding.

REKENTOOLVerbruiksbalans →

Reken porties van de juiste componenten om; houd een afzonderlijke registratie van het proefresultaat in de grond bij.

Volgende stap

LEES VERDERLanssystemen en toevoerzones →

Stem constructie en uitlaatposities af op de technologie.

LEES VERDERScheuren als symptoom →

Verbind constructieobservatie met de oorzaak van steunverlies.

LEES VERDERWaterbarrière →

Wanneer beperking van watertoevoer het hoofddoel is.

Bespreek de omstandigheden van uw project

Bereid een doorsnede, beschrijving van water en beweging en resultaten van eerdere proeven voor. ResinBau helpt bij de materiaal- en technologiekeuze.

Project / technische keuze bespreken ↗
