Scherminjectie: barrière achter de constructie

Het scherm moet afdichtingszones aan de grondzijde verbinden. De toevoerplaats, de werkelijke materiaalroute en de continuïteit aan de reparatiegrenzen bepalen het succes.

Onderzoek Verloop en varianten Keuze en volgende stap

VOLG DE TECHNOLOGIE

Scherm: van toegang door de constructie tot een doorlopende barrière

De reeks gaat van de volledige doorsnede via het boren en voorbereiden van boorgaten naar gecontroleerde toevoer. Het scherm moet achter de constructie in de grondzone ontstaan. Het zichtbare packerraster en materiaalverbruik bewijzen op zichzelf de continuïteit niet.

Doorsnede van bakstenen metselwerk, natuursteen en beton verbonden met een plaat; een blauwe barrière loopt aan de grondzijde. — De doelzone ligt buiten de constructie, ook bij de aansluiting tussen wand en plaat.

01 · Doorsnede

Bekijk de beoogde barrière achter de wand en de plaat

De boringen gaan door de constructie en voeren materiaal naar de contactzone met de grond. De blauwe strook toont het doel: de afdichting achter de wand verbinden met die onder de plaat. Hoeken, doorvoeren en randen vereisen evenveel aandacht als het midden van het gerepareerde oppervlak.

AcrylGel wordt gekozen op basis van de mengselvariant en vochtigheid. HydroGum is na individuele keuze en een proef een mogelijke schermoptie: verspreiding, beschikbaarheid van reactiewater en begrenzing van de expansie van de schuimvulling moeten worden bevestigd. Beide materialen vereisen hun eigen verwerkingstechnologie.

Geef de barrièregrenzen aan op de doorsnede.
Onderzoek mogelijke routes om het scherm heen.

AcrylGel-varianten →HydroGum →De wandstructuur verzadigen →

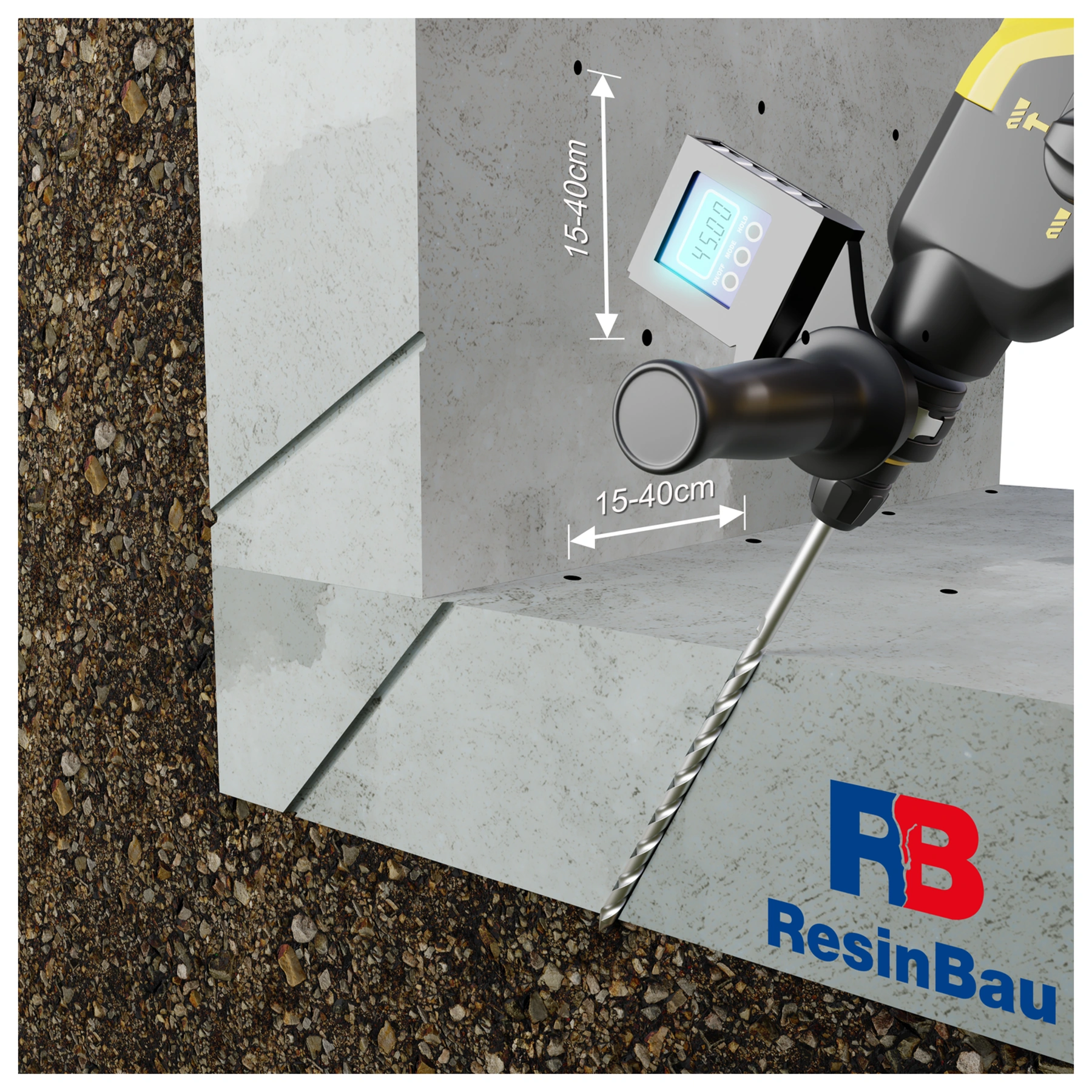

Boringen in wand en plaat die naar de grond aan de andere zijde van de constructie leiden. — De boorgatuitgang bepaalt de werkingsplaats, niet alleen het beginpunt.

02 · Voorbereiding

Maak een toevoerroute naar de zone achter de constructie

Het boorgat moet materiaal achter de constructie brengen. Zet het uit op basis van de werkelijke dikte en constructieopbouw, rekening houdend met wapening, leidingen en de toegangsrichting naar de grondzone.

De waarden 15–40 cm op de afbeelding horen bij een voorbeeldraster. De afstand moet met een proef in de betreffende ondergrond worden gekozen. Een boorgat dat in de wand eindigt, kan de wandstructuur verzadigen; dit bevestigt geen schermvorming aan de buitenzijde.

Bevestig het boorverloop en de boorgatdiepte.
Onderscheid de toevoerplaats van de packerpositie.

Proef van het raster en de technologie →

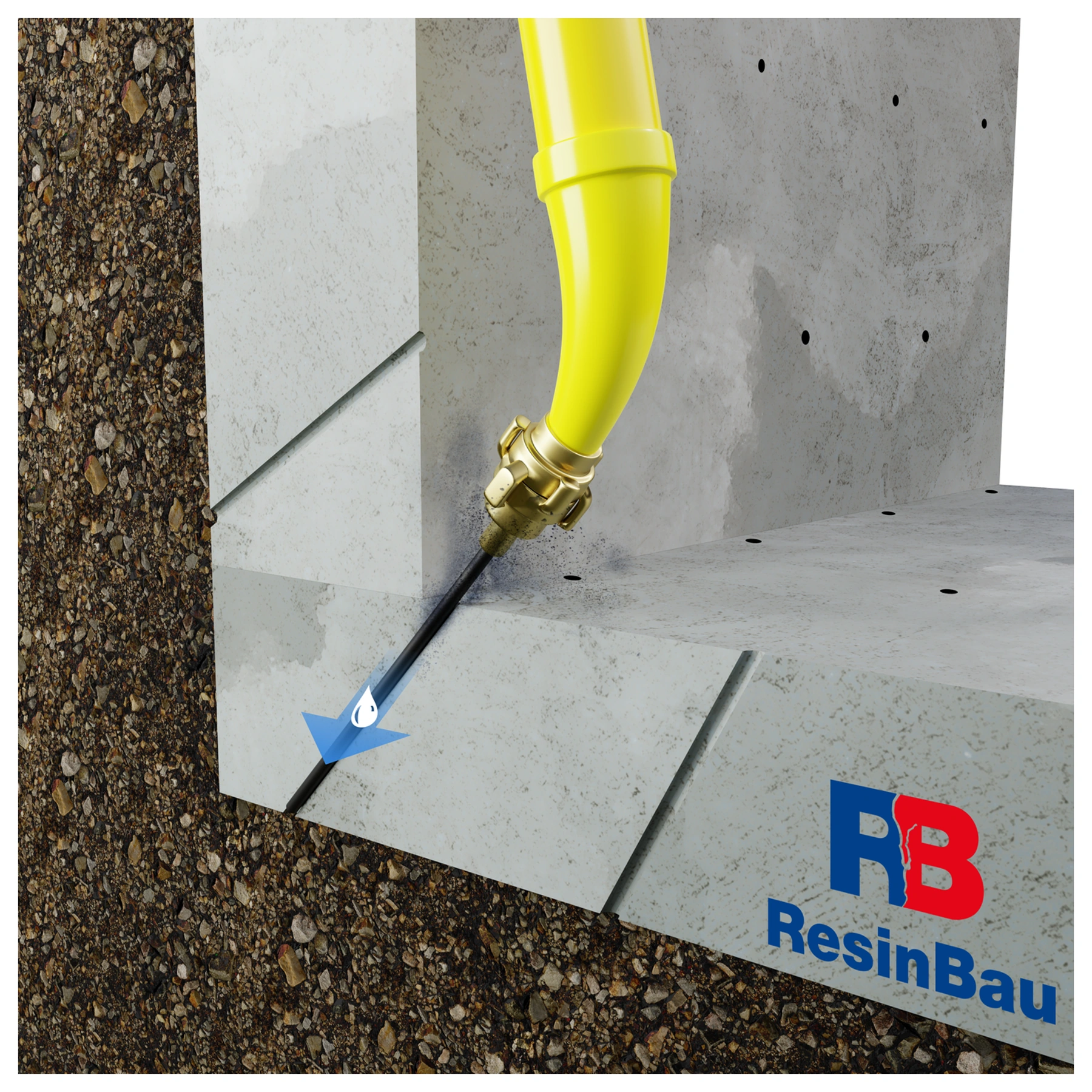

Spoelen van een boorgat met water; de blauwe pijl wijst naar de buitenste uitgang. — De blauwe pijl op deze afbeelding staat voor water om het boorgat voor te bereiden.

03 · Voorbereiding

Reinig de boorgaten en controleer de stromingsroute

Verwijder boorresten uit de toevoerroute. Spoelen met water bereidt het boorgat voor op de eigenlijke injectie. Stem methode en intensiteit af op de toestand van de constructie en ondergrond.

Controleer de doorgankelijkheid en observeer waar water verschijnt. Ongeplande afvoer kan wijzen op een verbinding met een holte of andere ruimte. De boorgatvoorbereiding is geen dichtheidsproef van het voltooide scherm en bevestigt niet het bereik van het toekomstige injectiemateriaal.

Zorg voor gecontroleerde opvang van uitstromingen.
Leg de ontdekte verbindingsroutes vast.

Onderzoek van ondergrond en mogelijke afvoer →

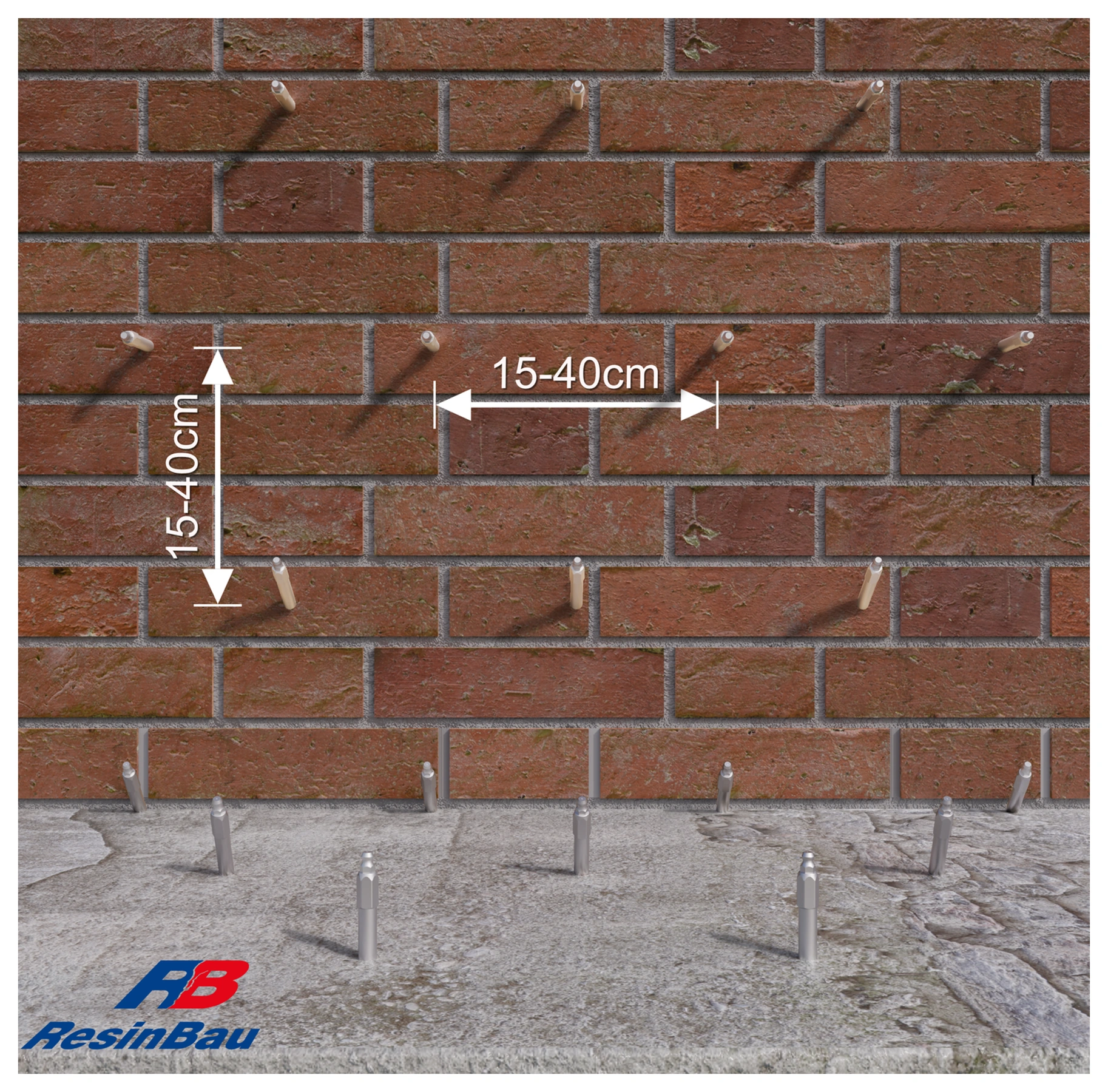

Aanzicht van packers aan de metselwerkzijde en doorlopende punten op de plaat. — De metselwerkvariant toont de toegangspunten; de schermzone ligt achter het metselwerk.

04 · Ondergrondvariant

Ondergrondvariant: raster op bakstenen metselwerk

Plan toevoer- en observatiepunten op basis van het werkelijke metselwerk en de plaataansluiting. De packer moet stabiel zijn geplaatst en de toevoerroute moet de buitenzone bereiken. Alleen materiaalopname door bakstenen of voegen bevestigt de vorming van het scherm niet.

De getoonde afstand van 15–40 cm is een voorbeeld. Kies deze op een proefsectie en controleer de invloed van grond, holten en mogelijke afvoer. Deze afbeelding en de volgende met beton zijn ondergrondalternatieven, geen twee stappen van één reparatie.

Controleer de toestand van het metselwerk en de stabiliteit van de plaatsing.
Bevestig de verbinding in de zone achter de wand.

Praktijkproef →

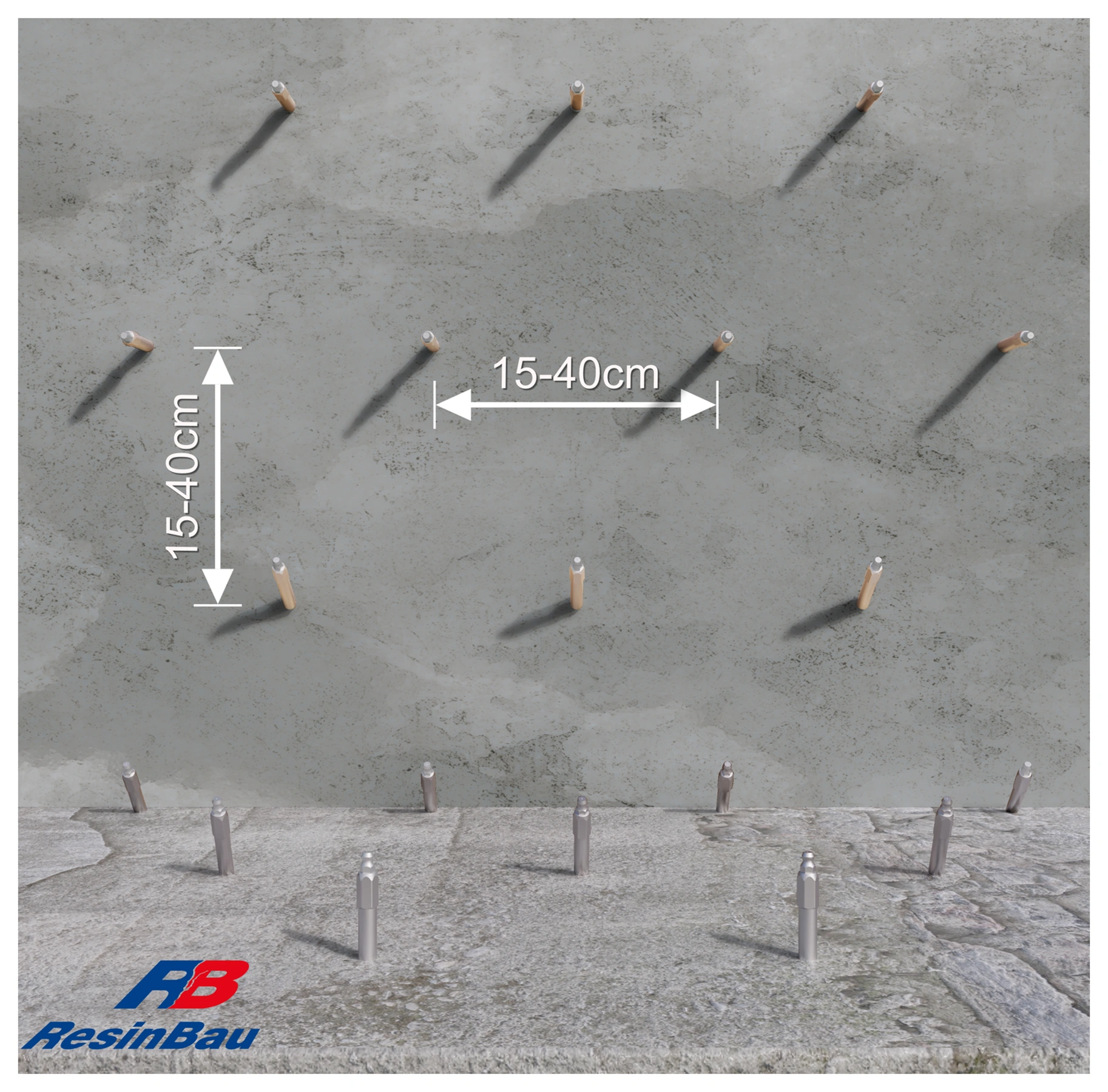

Aanzicht van packers aan de betonwand- en plaatzijde, met een schematische puntafstand. — Bij de betonvariant moeten de constructie en de continuïteit van de toegang bij wand en plaat worden onderzocht.

05 · Ondergrondvariant

Ondergrondvariant: raster op beton

Plan de punten in beton rekening houdend met wapening, leidingen en de werkelijke elementdikte. Neem ook de wand-plaataansluiting mee, zodat de barrière niet vóór de hoek eindigt.

De afstand 15–40 cm hoort bij de getoonde variant. Het bereik achter het beton hangt af van de grond en de materiaalroute; daarom wordt het raster met een proef gecontroleerd. Dit aanzicht is een alternatief voor bakstenen metselwerk en betekent geen extra stap na de injectie daarvan.

Houd rekening met wapening en leidingen.
Controleer de verbinding van het verticale en horizontale deel.

Rasterproef →

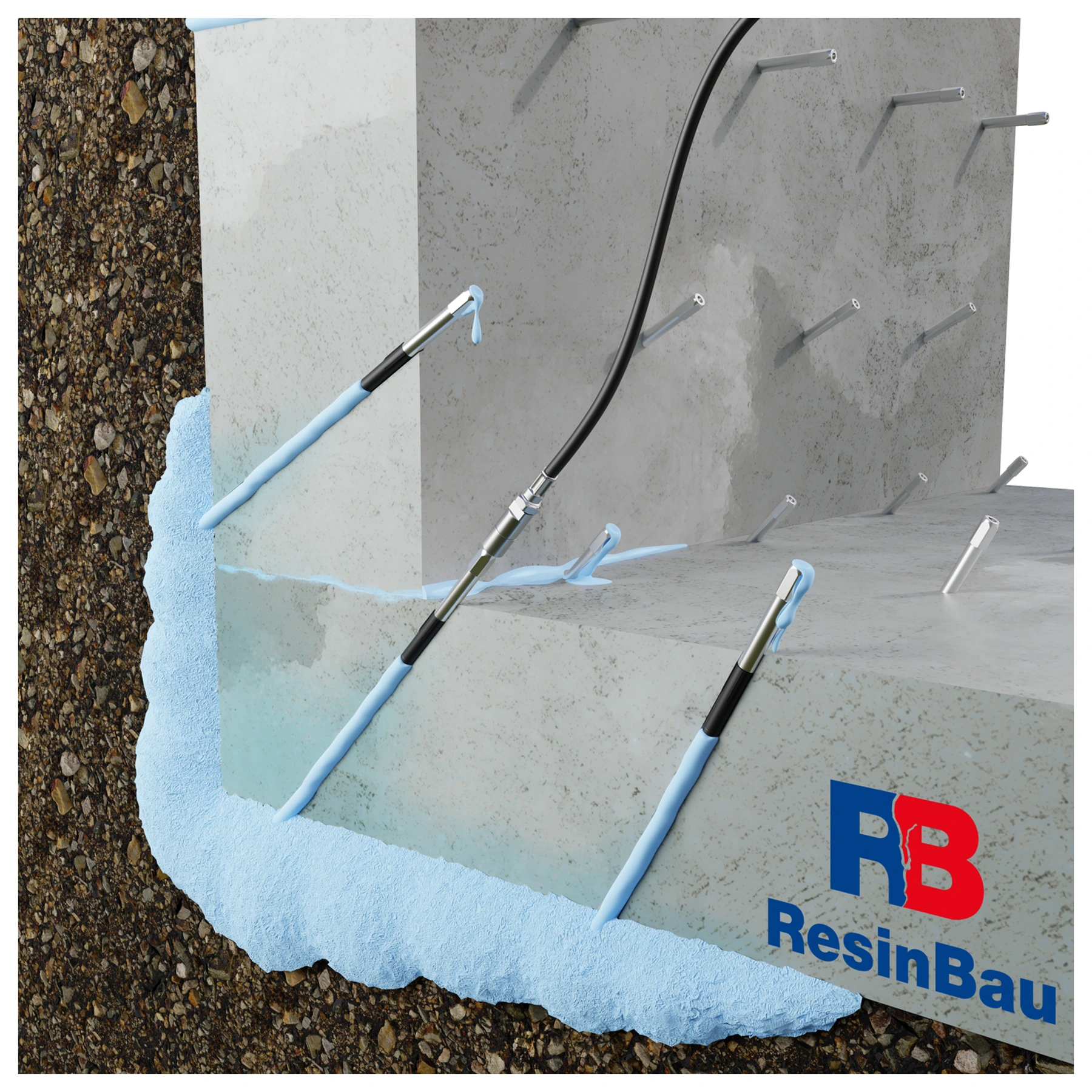

Toevoer naar een packer, een blauwe zone aan de grondzijde en uitstromend materiaal bij naburige open punten. — Observatie van de verbindingen maakt vergelijking van de toevoerplaats met de werkelijke materiaalroute mogelijk.

06 · Toevoer

Voer materiaal toe en observeer doorstromingen

Op deze afbeelding betekent blauw al afdichtingsmateriaal, niet meer het water uit de spoelfase. Toevoer naar het gekozen punt en observatie van naburige boorgaten helpen de verspreiding van het injectiemateriaal te volgen. Combineer deze observaties met verbruik, tijd en druk.

Stop bij ongecontroleerde afvoer, plotseling veranderd verbruik of stijgende druk zonder doorstroming de toevoer en bepaal de oorzaak. De reactietijd moet de zones laten aansluiten, maar voorkomen dat materiaal buiten het geplande gebied ontsnapt. De proef dient om dit evenwicht in de werkelijke ondergrond te bepalen.

Registreer de volgorde en de plaatsen van doorstromingen.
Controleer drainage en andere mogelijke ontsnappingsroutes.

Procesregeling bij scherminjectie →Reiniging na het gekozen injectiemateriaal →

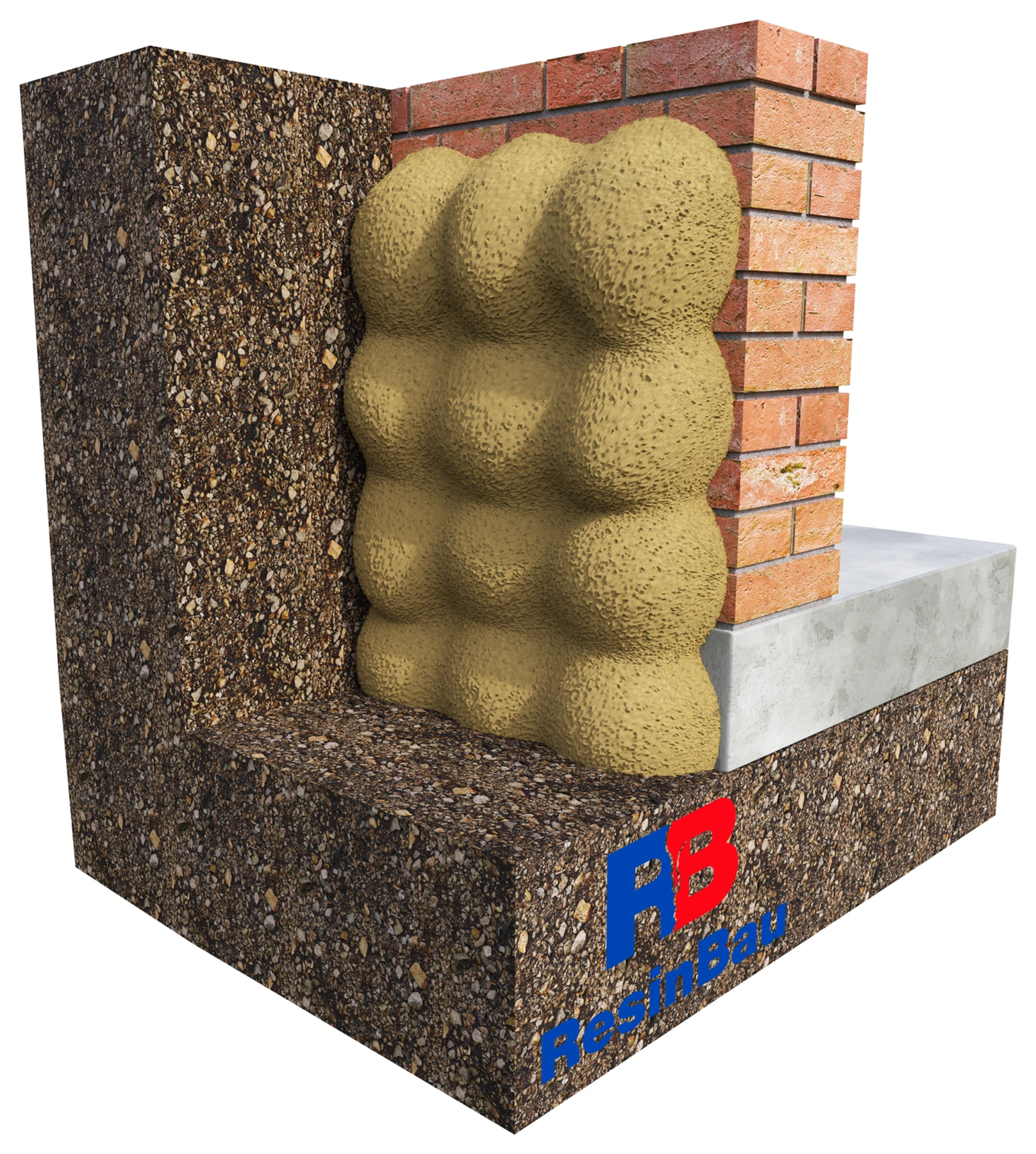

Aanzicht vanaf de grondzijde met overlappende gele materiaalzones achter de wand. — De vormen tonen de beoogde continuïteit van de zones, geen gegarandeerde materiaalvorm in de grond.

07 · Controle

Controleer de overlap van de zones en de schermgrenzen

Elk punt moet bijdragen aan een doorlopende barrière. De overlappende vormen op de tekening verduidelijken waarom de zones moeten aansluiten. De werkelijke vorm hangt af van grond, holten, water en de wijze van toevoeren; de kleur van de afbeelding duidt geen specifiek product aan.

De oplevering omvat het hele gebied, de hoeken, de plaataansluiting en aangrenzende afdichtingen. Als de lekkage zich verplaatst, controleer dan of water om de barrière heen kan stromen. Documenteer aanvullingen en beoordeel de dichtheid onder wateromstandigheden die representatief zijn voor het gebruik; verbruik alleen bevestigt de continuïteit niet.

Controleer de grenzen en aansluitingen van de barrière.
Onderscheid de materiaalbalans van het bewijs van waterdichtheid.

Oplevering van het scherm →Grond: andere injectiedoelen →

Waar moet de barrière ontstaan?

Een injectiescherm ontstaat buiten de wand of plaat, meestal in de contactzone tussen constructie en grond. Toevoer vindt vanaf de toegankelijke zijde door de constructie plaats. De oplossing kan worden overwogen waar herstel van de buitenafdichting moeilijk is en onderzoek het plannen van een gecontroleerde afdichting mogelijk maakt.

Dit is een ander doel dan de wandstructuur verzadigen. Als materiaal in poriën en mortelvoegen van het metselwerk blijft, betekent dat nog niet dat erachter een barrière is gevormd. Bepaal de doelzone op de doorsnede voordat u boorgatlengten en materiaalvolume kiest.

Grond is geen gelijkmatige mal

Onderzoek de grondsoort en -opbouw, holten bij de constructie, het waterniveau en mogelijke afvoerplaatsen. Aanvulgrond, een spleet langs de wand en samenhangende grond kunnen materiaal heel verschillend opnemen. Via drainage of een open holte kan het ver buiten het geplande gebied komen.

Markeer de schermgrenzen: wand-plaataansluiting, hoeken, doorvoeren en aangrenzende afdichtingen. Een barrière die vóór zo'n detail eindigt, laat water toe eromheen te stromen. De reparatieomvang moet worden bepaald door de watertoevoerroute, niet alleen door het oppervlak van de vochtplek.

Het raster wordt met een proef bepaald

Kies een deel met representatieve ondergrond en een belangrijk grensdetail. De boorgaten moeten de zone achter de constructie bereiken; houd bij het boren rekening met wapening, leidingen en de werkelijke doorsnede. Reinig de toevoerroute, plaats packers en zorg voor gecontroleerde opvang van uitstromingen.

Vergelijk tijdens de proef de materiaalhoeveelheid, toevoertijd, doorstroming tussen punten en het watergedrag. Controleer ook of materiaal in drainage of op andere ongeplande plaatsen verschijnt. Verfijn op basis hiervan de afstand, volgorde, reactietijd en sectiegrootte.

Twee verschillende redenen om de technologie te wijzigen

Gel stroomt weg vóór het uitharden

Er kan een open ontsnappingsroute zijn of een reactietijd die te lang is voor de stroming. Onderzoek die route, beperk haar of kies een voorbereidende fase. Een snellere reactie zonder onderzoek kan alleen het dichtstbijzijnde punt afsluiten.

Het materiaal verbindt de zones niet

Controleer de boorgatuitgang, doorgankelijkheid, geometrie en grondsoort. Een ander raster of andere technologie kan nodig zijn. Neem niet aan dat meer druk in elke ondergrond een gelijkmatig scherm vormt.

Het verbruik is veel hoger dan bij de proef

Zoek naar veranderde grond, een holte of verbinding met een verder gelegen ruimte. Stop het extrapoleren van het oorspronkelijke verbruik en bepaal de sectiegrenzen opnieuw.

De lekkage verdwijnt maar verschijnt ernaast

Het water kan een nieuwe route hebben gevonden. Beoordeel de continuïteit van de barrière en de aansluitingen voordat u het gerepareerde gebied als voltooid beschouwt.

Kies de gelvariant op basis van de omgeving

AcrylGel kan met polymeer of met water in mengsel B worden bereid. Dit zijn geen namen voor dezelfde receptuur. Voor het scherm omvat de keuze de vochtomstandigheden, het watervasthoudend vermogen van de gel, verwachte beweging en uitspoelingsrisico. De watervariant wordt voor scherminjectie in de ResinBau-materialen beschreven; de keuze moet uit het zoneonderzoek volgen.

Bij sterke watertoevoer of grote holten kan een fase worden overwogen die materiaalverlies beperkt, gevolgd door het hoofdmateriaal. Schuimvorming in vrije ruimte vertelt niet hoeveel product in de grond blijft of dat een doorlopende barrière ontstaat.

Verbruik is een procesresultaat, geen bewijs van continuïteit

Stel de verbruiksbalans uit het proefdeel afzonderlijk op voor verschillende ondergronden. Behoud eenheid, variant en materiaalconcentratie; kilogram product, liter gebruiksklaar mengsel en zonevolume in de grond zijn niet onderling uitwisselbaar. Een richtwaarde per vierkante meter vervangt geen proef.

Documenteer punten, doorstromingen, onderbrekingen en correcties. De oplevering omvat de hele zone en de randen; de controle moet representatieve wateromstandigheden weerspiegelen. Bij een gewijzigde grondwaterstand kan een route zichtbaar worden die tijdens het werk niet actief was.

RESINBAU-KEUZE

Bereken wat u kent

REKENTOOLAcrylGel mengen →

Kies de variant en controleer daarna de reactie op een proefmonster onder bouwplaatsomstandigheden.

REKENTOOLBalans liter–kilogram →

Reken het proefmateriaal om; de rekentool bepaalt niet het schermbereik.

Volgende stap

LEES VERDERVerzadiging binnen de wand →

Vergelijk de werkingszones van beide methoden.

LEES VERDERGrond en funderingen →

Onderscheid afdichting van draagvermogen en heffen.

LEES VERDERProefdeel →

Leg uitgangspunten, observaties en criteria voor verder werk vast.
