Fátyolinjektálás: gát a szerkezet mögött

A fátyolszigetelésnek a talaj felőli oldalon kell összekapcsolnia a tömítési zónákat. A siker az anyagbeadás helyétől, az anyag tényleges útjától és a javítás határain fennálló folytonosságtól függ.

FelmérésFolyamat és változatokKiválasztás és következő lépés

KÖVESSE VÉGIG A TECHNOLÓGIÁT

Fátyolszigetelés: a szerkezeten átvezető úttól a folytonos gátig

A sorozat a teljes keresztmetszettől a furatok elkészítésén és előkészítésén át az ellenőrzött beadásig vezet. A fátyolszigetelésnek a szerkezet mögött, a talajzónában kell kialakulnia. A látható pakkerháló és az anyagfelhasználás önmagában nem bizonyítja annak folytonosságát.

A célzóna a szerkezeten kívül található, a fal és a lemez csatlakozásánál is.

01 · Keresztmetszet

Tekintse meg a tervezett gátat a fal és a lemez mögött

A furatok áthaladnak a szerkezeten, és az anyagot a talajjal érintkező zónába vezetik. A kék sáv a célt mutatja: a fal mögötti és a lemez alatti tömítés összekapcsolását. A sarkok, átvezetések és szélek ugyanannyi figyelmet igényelnek, mint a javított felület közepe.

Az AcrylGel kiválasztásakor figyelembe kell venni a keverékváltozatot és a nedvességet. A HydroGum egyedi kiválasztás és próba után lehetséges fátyolszigetelési megoldás: igazolni kell az eloszlást, a reakcióhoz szükséges víz hozzáférését és a habos kitöltés tágulásának korlátozását. Mindkét anyag a saját megfelelő technológiáját igényli.

  • Jelölje meg a gát határait a keresztmetszeten.
  • Tárja fel a fátyolszigetelés lehetséges megkerülési útjait.
AcrylGel változatok →HydroGum →A falszerkezet telítése →

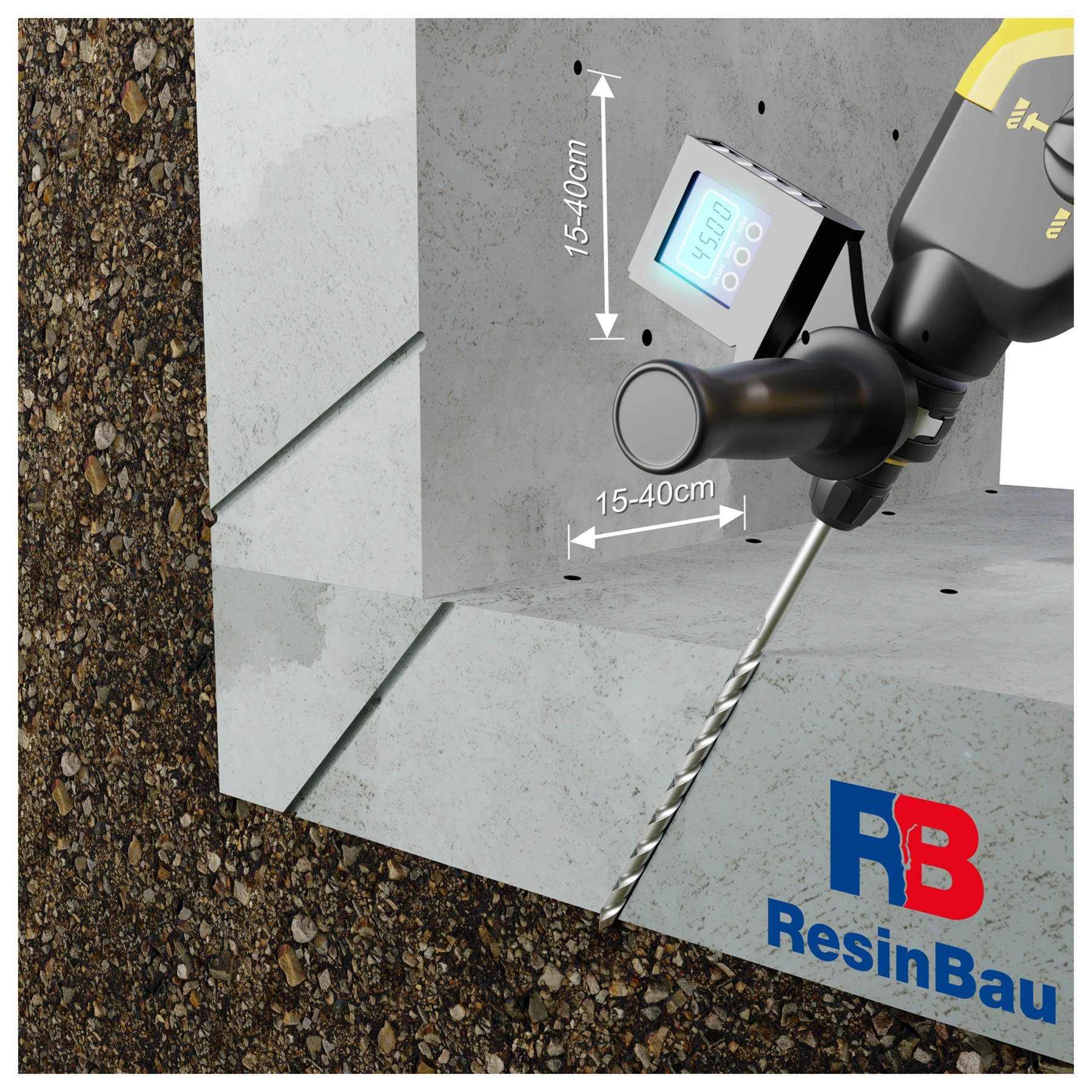

A hatás helyét a furat kilépése határozza meg, nem csak a belépési pont.

02 · Előkészítés

Készítse el az anyag útját a szerkezet mögötti zónába

A furatnak az anyagot a szerkezet mögé kell vezetnie. A tényleges vastagság és szerkezeti elrendezés alapján jelölje ki, figyelembe véve a vasalást, a vezetékeket és a talajzóna megközelítési irányát.

Az ábrán látható 15–40 cm értékek szemléltető hálóra vonatkoznak. A távolság kiválasztásához az adott talajban próba szükséges. A falon belül végződő furat a fal szerkezetét telítheti, ami nem igazolja külső fátyolszigetelés létrejöttét.

  • Erősítse meg a furat nyomvonalát és mélységét.
  • Különböztesse meg az anyagbeadás helyét a pakker helyzetétől.
Háló- és technológiai próba →

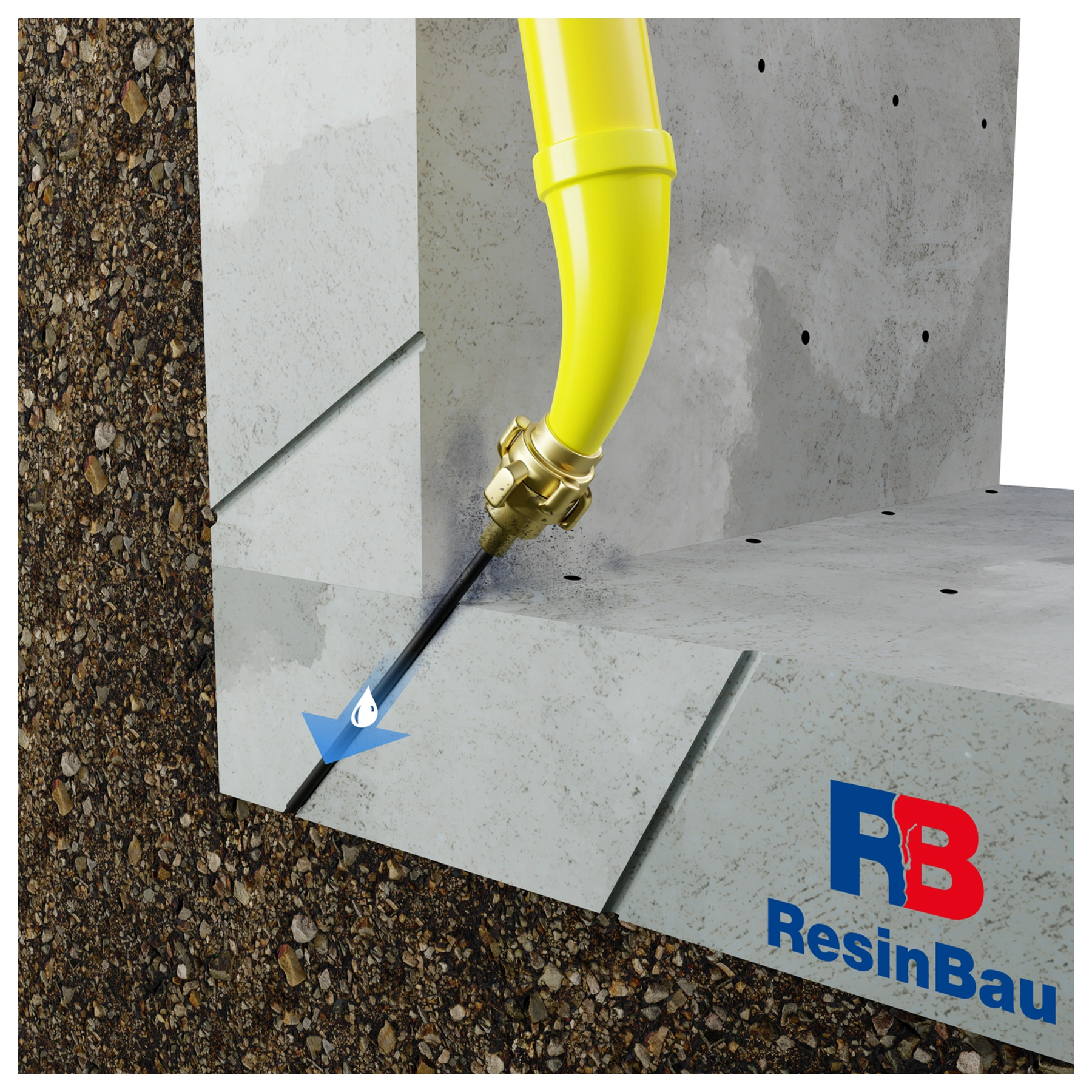

Ezen az ábrán a kék nyíl a furat előkészítéséhez használt vizet jelöli.

03 · Előkészítés

Tisztítsa meg a furatokat, és ellenőrizze az áramlási utat

Távolítsa el a fúrás maradványait az adagolási útból. A vizes átöblítés a furat előkészítésére szolgál a tényleges injektálás előtt. A módszert és az intenzitást a szerkezet és a talaj állapotához igazítsa.

Ellenőrizze az átjárhatóságot, és figyelje, hol jelenik meg a víz. A nem tervezett kifolyások üreggel vagy más térrel való összeköttetést jelezhetnek. A furat előkészítése nem a kész fátyolszigetelés vízzárósági próbája, és nem igazolja a későbbi injektálóanyag hatótávolságát.

  • Biztosítsa a kifolyások ellenőrzött összegyűjtését.
  • Rögzítse a feltárt összeköttetési utakat.
A talaj és a lehetséges elfolyás felmérése →

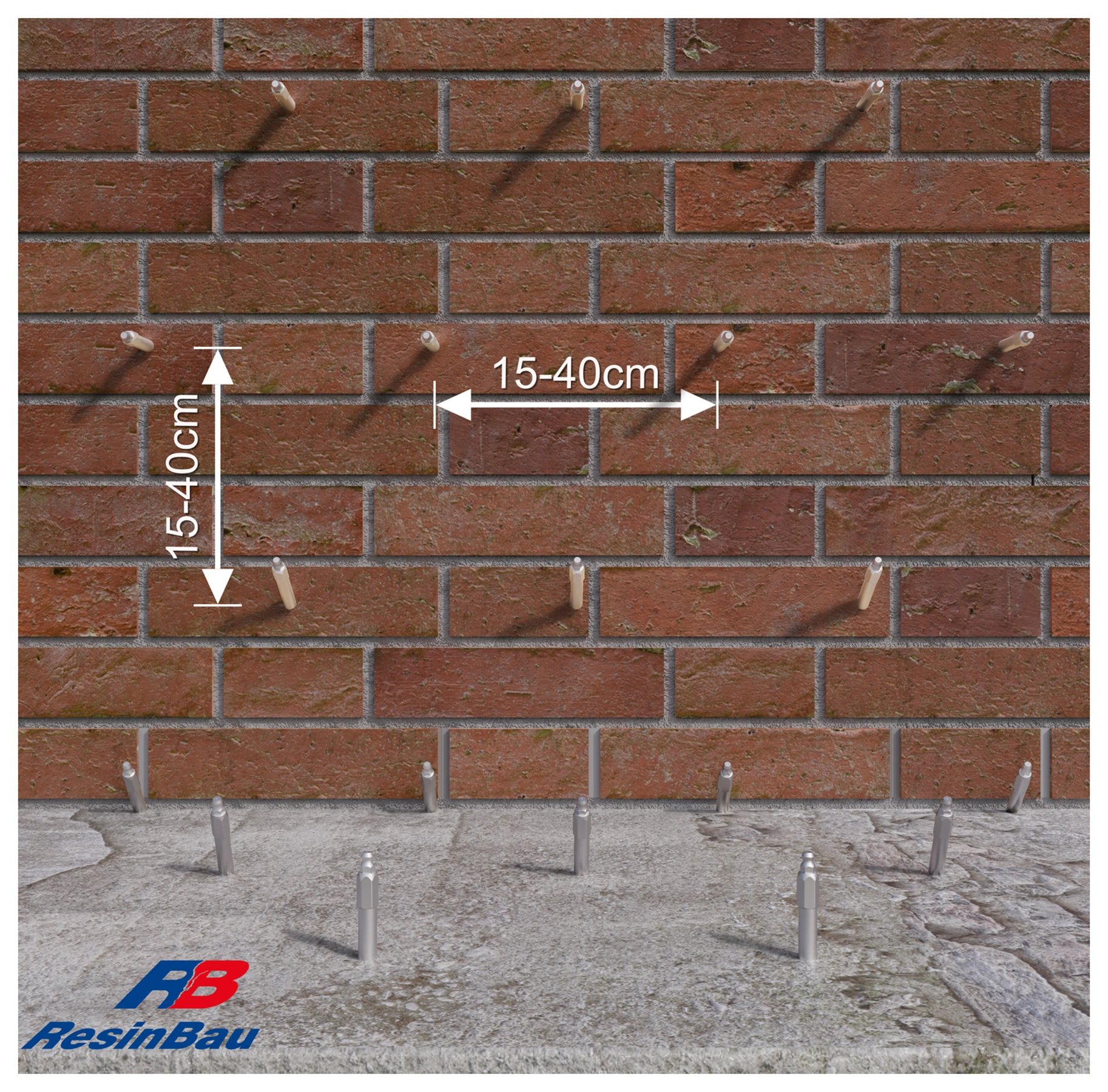

A téglafal-változat a hozzáférési pontokat mutatja; a fátyolszigetelés zónája a fal mögött van.

04 · Alapanyag-változat

Alapanyag-változat: háló téglafalon

Tervezze meg a beadási és megfigyelési pontokat a tényleges falazathoz és a lemezcsatlakozáshoz igazítva. A pakkernek stabilan kell rögzülnie, az adagolási útnak pedig el kell érnie a külső zónát. A téglák vagy fugák anyagfelvétele önmagában nem igazolja a fátyolszigetelés létrejöttét.

A látható 15–40 cm távolság példa. Próbaszakaszon válassza ki, ellenőrizve a talaj, az üregek és a lehetséges elfolyások hatását. Ez az ábra és a következő, betonos ábra alternatív alapanyagokat mutat, nem ugyanazon javítás két lépését.

  • Ellenőrizze a falazat állapotát és a rögzítés stabilitását.
  • Igazolja az összeköttetést a fal mögötti zónában.
Technológiai próba →

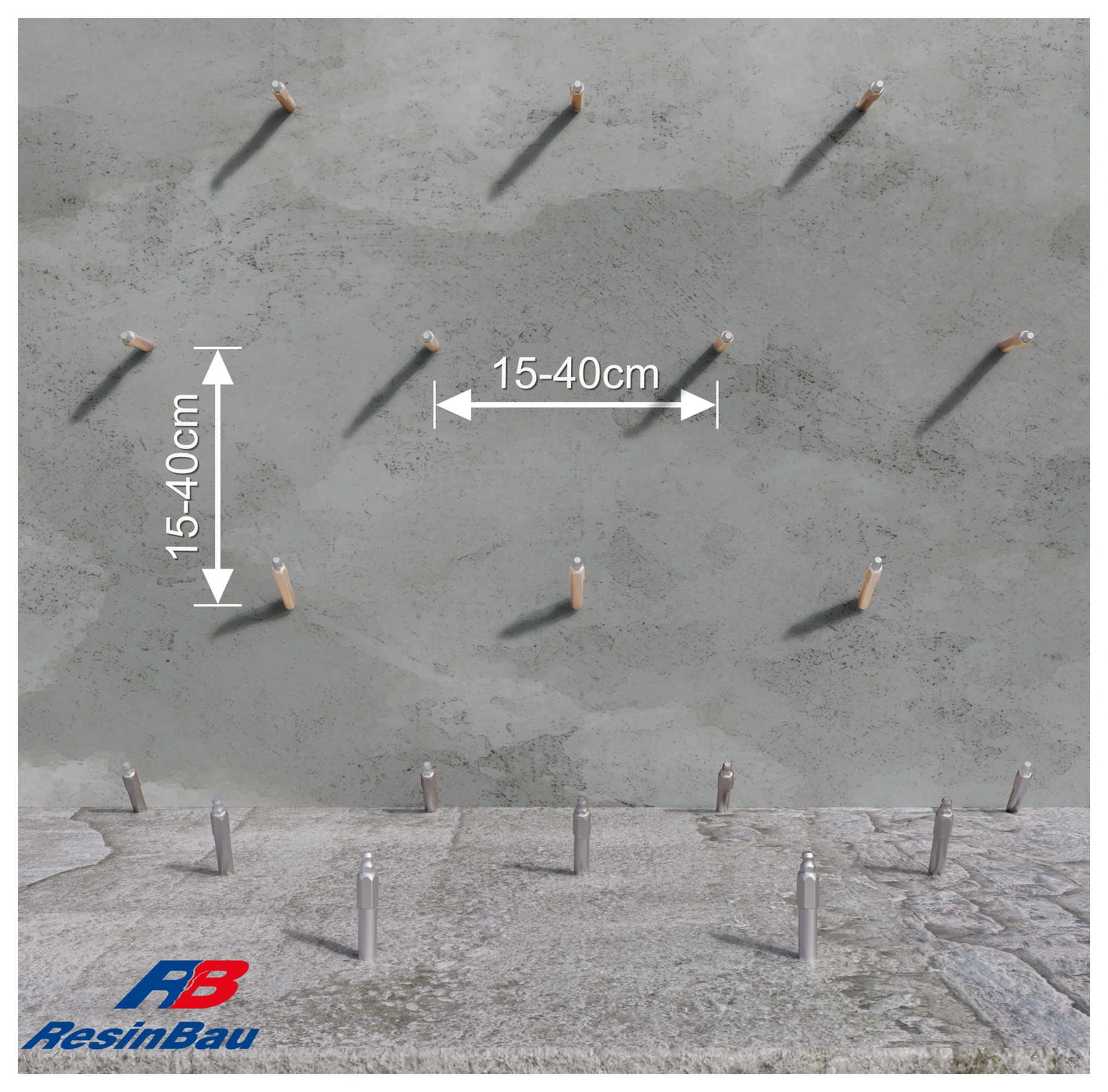

A betonváltozat a szerkezet felmérését és a falnál, illetve a lemeznél az elérési út folytonosságát igényli.

05 · Alapanyag-változat

Alapanyag-változat: háló betonon

Betonban a vasalás, a vezetékek és az elem tényleges vastagságának figyelembevételével tervezze meg a pontokat. A fal és a lemez csatlakozását is fedje le, hogy a gát ne érjen véget a sarok előtt.

A 15–40 cm távolság a bemutatott változathoz tartozik. A beton mögötti hatótávolság a talajtól és az anyag útjától függ, ezért a hálót próbával kell ellenőrizni. Ez a nézet a téglafal alternatívája; nem annak injektálása utáni kiegészítő lépés.

  • Vegye figyelembe a vasalást és a vezetékeket.
  • Ellenőrizze a függőleges és vízszintes rész kapcsolódását.
Hálópróba →

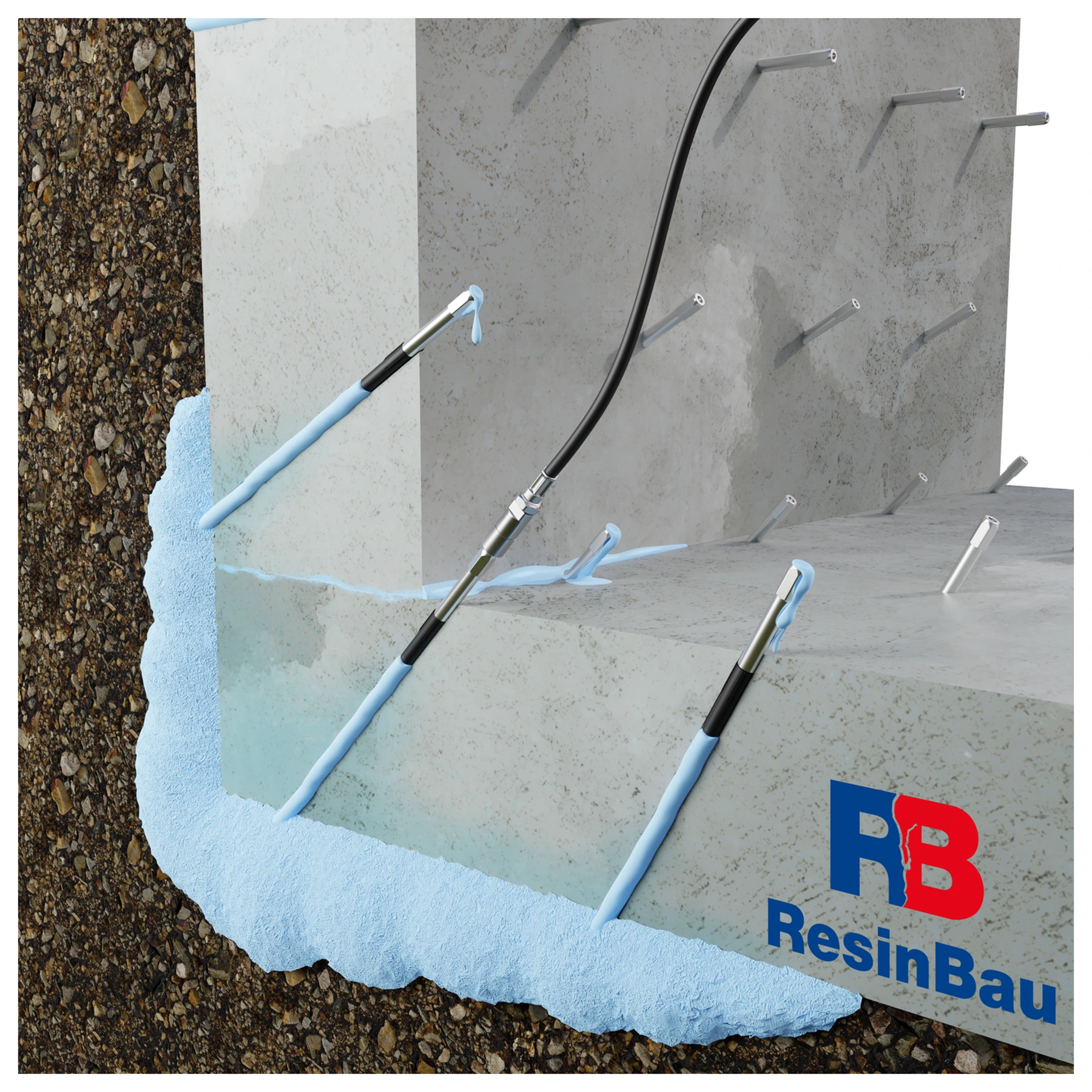

Az összeköttetés megfigyelése lehetővé teszi a beadási hely összevetését az anyag tényleges útjával.

06 · Beadás

Adagolja az anyagot, és figyelje az átjutásokat

Az ábrán a kék szín már a tömítőanyagot jelenti, nem az öblítési szakasz vizét. A kiválasztott pontba történő beadás és a szomszédos furatok megfigyelése segít követni az injektálóanyag terjedését. Ezeket a megfigyeléseket az anyagfelvétellel, az idővel és a nyomással együtt értékelje.

Ellenőrizetlen elfolyás, az anyagfelvétel hirtelen változása vagy áramlás nélküli nyomásnövekedés esetén állítsa le az adagolást, és tárja fel az okot. A reakcióidőnek lehetővé kell tennie a zónák összekapcsolását, de nem az anyag tervezett területen kívüli elszökését. A próba ezt az egyensúlyt határozza meg a tényleges talajban.

  • Rögzítse az átjutások sorrendjét és helyét.
  • Ellenőrizze a dréneket és más lehetséges elszökési utakat.
Fátyolinjektálási folyamat szabályozása →Tisztítás a kiválasztott injektálóanyag után →

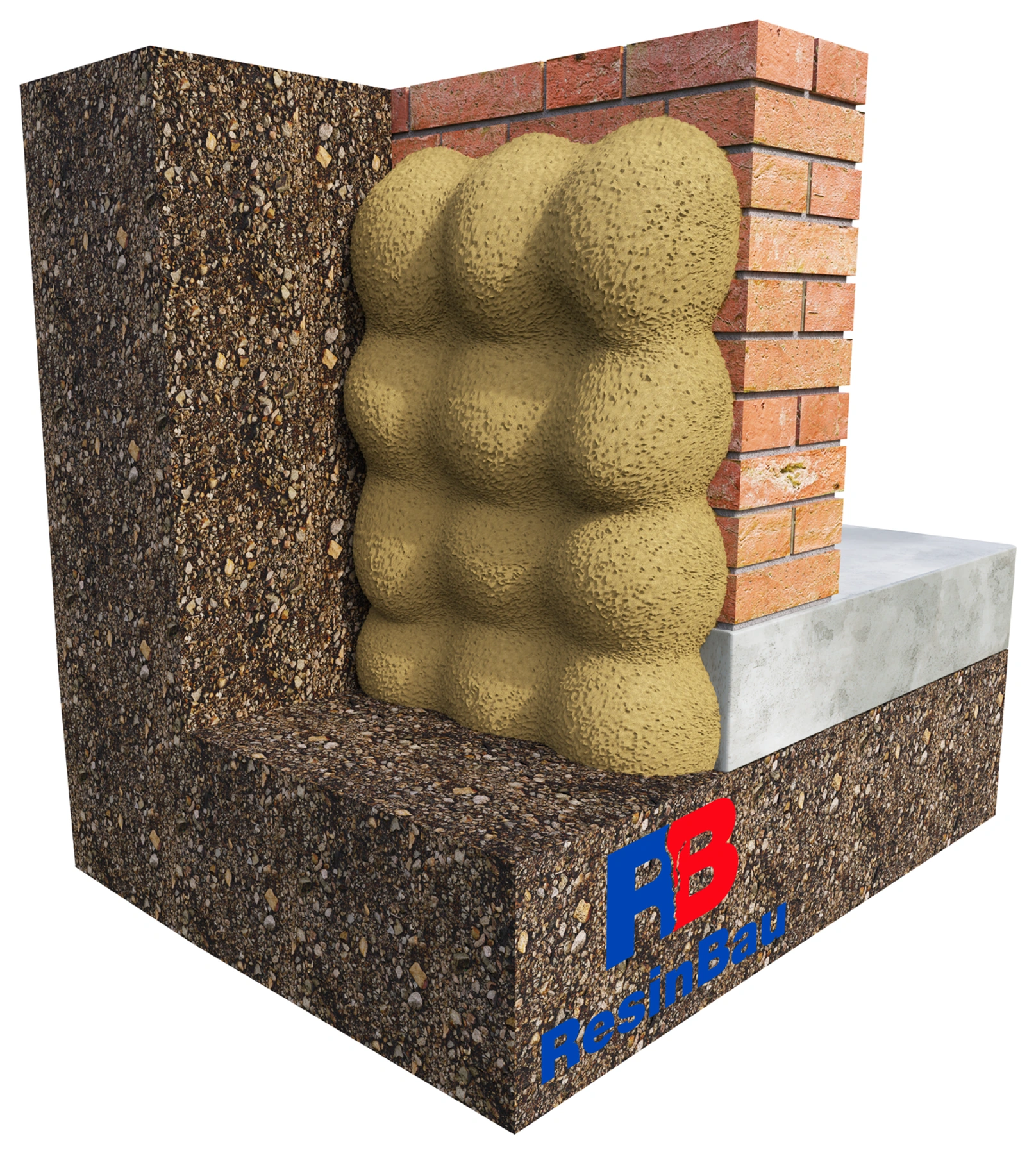

A testek a zónák szándékolt folytonosságát mutatják, nem az anyag garantált talajbeli alakját.

07 · Ellenőrzés

Ellenőrizze a hatótartományok kapcsolódását és a fátyolszigetelés határait

Minden pontnak részt kell vennie a folytonos gát kialakításában. Az ábrán átfedő testek segítenek megérteni a hatótartományok összekapcsolásának szükségességét. A tényleges alak a talajtól, az üregektől, a víztől és az adagolás menetétől függ; az ábra színe nem azonosít konkrét terméket.

Az átvétel a teljes területre, a sarkokra, a lemezhez és a szomszédos szigetelésekhez való csatlakozásra terjed ki. Ha a szivárgás mellé helyeződik át, ellenőrizze a gát megkerülésének lehetőségét. Dokumentálja a kiegészítéseket, és az üzemi használatra jellemző vízviszonyok mellett értékelje a vízzáróságot; az anyagfelhasználás önmagában nem igazolja a folytonosságot.

  • Ellenőrizze a gát határait és kapcsolódásait.
  • Válassza külön az anyagmérleget és a vízzáróság bizonyítékát.
Fátyolszigetelés átvétele →Talaj: más injektálási célok →

Hol kell kialakulnia a gátnak?

Az injektált fátyolszigetelés a falon vagy lemezen kívül, leggyakrabban a szerkezet és a talaj érintkezési zónájában jön létre. A beadás a hozzáférhető oldalról, a szerkezeten keresztül történik. A megoldás ott mérlegelhető, ahol a külső szigetelés helyreállítása nehéz, és a felmérés alapján ellenőrzött tömítés tervezhető.

Ez más cél, mint a falszerkezet telítése. Ha az anyag a fal pórusaiban és fugáiban marad, az még nem jelenti a mögötte lévő gát kialakulását. A furathosszak és az anyagtérfogat kiválasztása előtt határozza meg a célzónát a keresztmetszeten.

A talaj nem egyenletes forma

Mérje fel a talaj típusát és rétegződését, a szerkezet melletti üregeket, a vízszintet és a lehetséges elfolyási helyeket. A visszatöltés, a fal melletti rés és a kötött talaj teljesen eltérően veheti fel az anyagot. Drénben vagy nyitott üregben az anyag messze a tervezett területen túlra juthat.

Jelölje ki a fátyolszigetelés határait: a fal-lemez csatlakozást, a sarkokat, átvezetéseket és a szomszédos szigeteléseket. Az ilyen részlet előtt végződő gát lehetőséget hagy a víznek a megkerülésre. A javítás terjedelmét a vízbejutás útja határozza meg, ne csak a nedves folt felülete.

A hálót próbával határozzák meg

Válasszon olyan szakaszt, amely reprezentatív talajt és fontos határoló részletet tartalmaz. A furatoknak el kell érniük a szerkezet mögötti zónát; készítésüknél figyelembe kell venni a vasalást, a vezetékeket és a tényleges keresztmetszetet. Tisztítsa meg az adagolási utat, helyezze be a pakkereket, és készítse elő a kifolyások ellenőrzött gyűjtését.

A próba során hasonlítsa össze az anyagmennyiséget, az adagolási időt, a pontok közötti átjutást és a víz viselkedését. Ellenőrizze azt is, megjelenik-e az anyag a drénben vagy más nem tervezett helyen. Ez alapján pontosítsa a távolságot, a sorrendet, a reakcióidőt és a szakasz méretét.

A technológia módosításának két különböző oka

A gél kötés előtt elfolyik

Nyitott elszökési út vagy az áramláshoz képest túl hosszú reakcióidő lehetséges. Tárja fel és korlátozza ezt az utat, vagy válasszon előzetes lépést. A felmérés nélküli gyorsabb reakció csak a legközelebbi pontot zárhatja le.

Az anyag nem kapcsolja össze a zónákat

Ellenőrizze a furat kilépését, az átjárhatóságot, a geometriát és a talaj típusát. Más hálóra vagy technológiára lehet szükség. Ne feltételezze, hogy a nagyobb nyomás minden talajban egyenletes fátyolszigetelést hoz létre.

Az anyagfelvétel jóval nagyobb a próbánál

Keressen talajváltozást, üreget vagy távoli térrel való összeköttetést. Ne vetítse tovább az eredeti anyagszükségletet, hanem határozza meg újra a szakasz határait.

A szivárgás megszűnik, de mellette jelenik meg

A víz új utat találhatott. Értékelje a gát és csatlakozásainak folytonosságát, mielőtt késznek tekinti a javított területet.

A gélváltozatot a környezethez választják

Az AcrylGel a B keverékben polimerrel vagy vízzel készíthető el. Ezek nem ugyanannak a receptúrának a nevei. Fátyolszigetelésnél a kiválasztás figyelembe veszi a nedvességi körülményeket, a gél vízmegtartását, a várható mozgást és a kimosódás kockázatát. A vizes változatot a ResinBau anyagai fátyolszigeteléshez ismertetik; kiválasztásának a zóna felméréséből kell következnie.

Erős vízbeáramlásnál vagy nagy üregeknél megfontolható az elszökést korlátozó előzetes lépés, majd az elsődleges anyag beadása. A szabad térben való habosodás nem mutatja meg, mennyi termék marad a talajban, vagy kialakul-e folytonos gát.

Az anyagfelhasználás a folyamat eredménye, nem a folytonosság bizonyítéka

A próbaszakasz anyagmérlegét külön készítse el az eltérő talajokra. Őrizze meg az anyag mértékegységét, változatát és koncentrációját; a termék kilogrammban, a kész keverék literben megadott mennyisége és a talajzóna térfogata nem felcserélhető. A tájékoztató négyzetméterenkénti mennyiség nem helyettesíti a próbát.

Dokumentálja a pontokat, átjutásokat, szüneteket és korrekciókat. Az átvétel a teljes zónára és annak széleire kiterjed, az ellenőrzésnek pedig reprezentatív vízviszonyokat kell tükröznie. A vízszint változásakor olyan út is aktiválódhat, amely a munka során nem működött.

RESINBAU KIVÁLASZTÁS

Az anyagot a körülmények határozzák meg

AcrylGel — vizes változat →

Fátyolszigetelési változat vízzel a B keverékben, a talaj- és nedvességi körülményekhez választva. Tartsa ellenőrzés alatt a reakciót és az anyagvándorlás kockázatát.

ResinBau AcrylGel + Polymer →

Polimeres változat, ha az elfogadott technológia és a gát működési körülményei indokolják. Ne alkalmazza a teljes keverék sűrűségét önmagában a polimerre.

HydroGum →

Lehetséges irány vízáramlás és nagyobb üregek esetén; igazolni kell az elérést, a reakcióhoz szükséges vizet és a tágulás korlátozásának módját.

WaterStopper →

Az intenzív vízbeáramlás vagy az anyag elszökésének előzetes korlátozása a végleges tömítés előtt.

Számítsa ki, amit ismer

KALKULÁTORAcrylGel keverése →

Válassza ki a változatot, majd építési körülményekből származó mintán ellenőrizze a reakciót.

KALKULÁTORLiter–kilogramm mérleg →

Váltsa át a próbához használt anyagot; a kalkulátor nem határozza meg a fátyolszigetelés hatótávolságát.

Következő lépés

OLVASSON TOVÁBBTelítés a falon belül →

Hasonlítsa össze a két módszer hatászónáját.

OLVASSON TOVÁBBTalaj és alapok →

Válassza külön a tömítést a teherbírás és az emelés céljától.

OLVASSON TOVÁBBPróbaszakasz →

Rögzítse a feltételezéseket, megfigyeléseket és a további munka feltételeit.

Egyeztesse projektje körülményeit

Készítse elő a keresztmetszetet, a víz és a mozgás leírását, valamint az eddigi próbák eredményeit. A ResinBau segít az anyag és a kivitelezési technológia kiválasztásában.
