ZNANJE · VODA I PODZEMLJE

Zavesno injektiranje: barijera iza konstrukcije

Zavesa treba da poveže zaptivne zone sa strane tla. Uspeh određuju mesto ubrizgavanja, stvarna putanja materijala i kontinuitet na granicama sanacije.

Pregled Tok i varijante Izbor i sledeći korak

PRATITE TEHNOLOGIJU

Zavesa: od pristupa kroz pregradu do neprekidne barijere

Redosled vodi od celog preseka preko izrade i pripreme otvora do kontrolisanog ubrizgavanja. Zavesa treba da nastane iza konstrukcije, u zoni tla. Vidljiva mreža pakera i potrošnja materijala nisu samostalan dokaz njenog kontinuiteta.

Presek zida od opeke, kamena i betona povezanih sa pločom; plava barijera pruža se sa strane tla. — Ciljna zona nalazi se van pregrade, uključujući spoj zida sa pločom.

01 · Presek

Pogledajte ciljanu barijeru iza zida i ploče

Bušotine prolaze kroz konstrukciju i dovode materijal do zone kontakta sa tlom. Plava traka prikazuje cilj: povezivanje zaptivanja iza zida i ispod ploče. Uglovi, prodori i ivice zahtevaju istu pažnju kao sredina sanirane površine.

AcrylGel se bira uz uvažavanje varijante mešavine i vlažnosti. HydroGum je moguća opcija za zavesu posle individualnog izbora i probe: treba potvrditi raspodelu, pristup vode za reakciju i ograničenje ekspanzije penaste ispune. Oba materijala zahtevaju sopstvenu odgovarajuću tehnologiju.

Označite granice barijere na preseku.
Utvrdite moguće putanje zaobilaženja zavese.

Varijante AcrylGel →HydroGum →Impregnacija strukture zida →

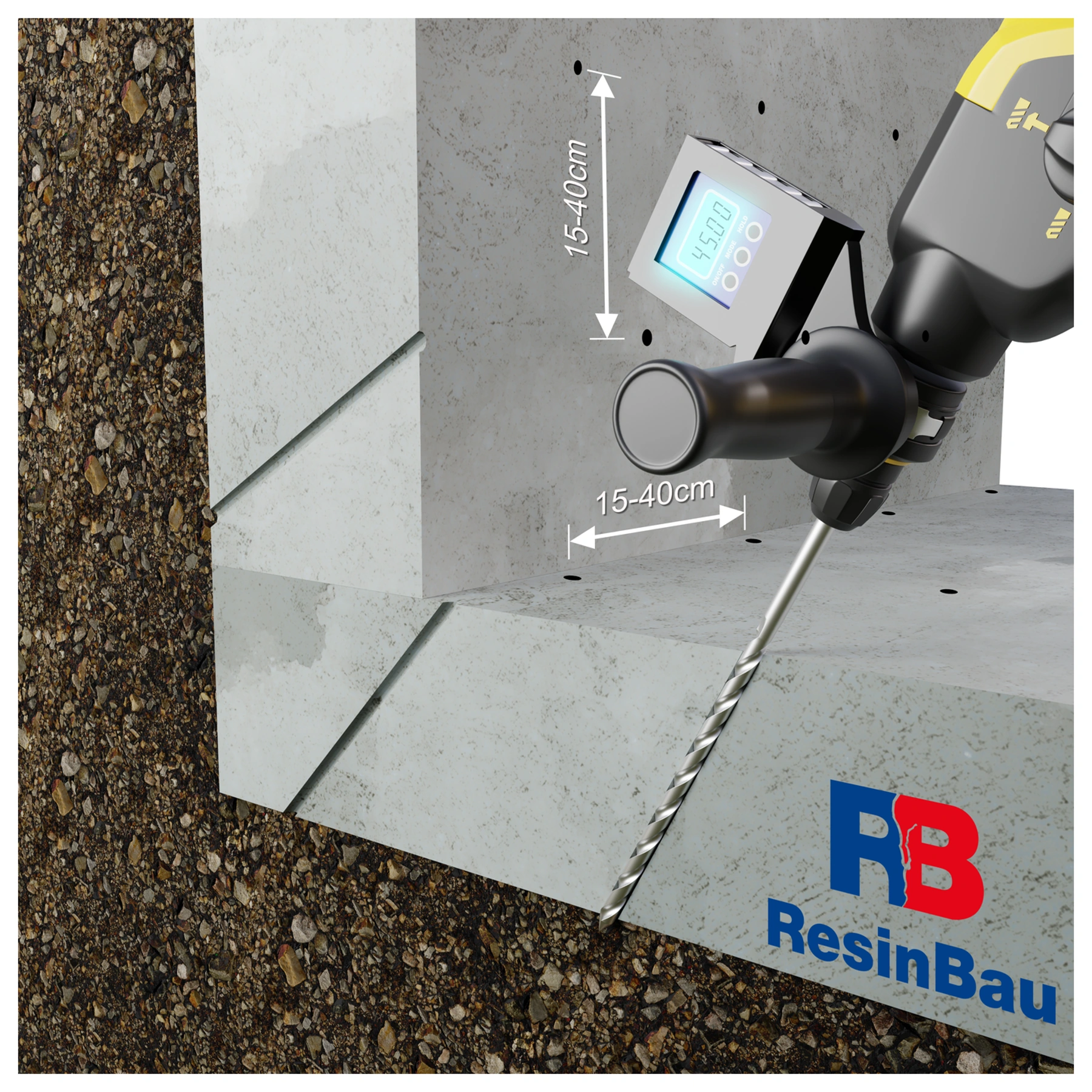

Bušotine u zidu i ploči vođene do tla sa druge strane pregrade. — Mesto delovanja određuje izlaz otvora, a ne samo ulazna tačka.

02 · Priprema

Napravite putanju ubrizgavanja do zone iza konstrukcije

Otvor treba da dovede materijal iza pregrade. Odredite ga na osnovu stvarne debljine i rasporeda konstrukcije, uz uvažavanje armature, instalacija i smera pristupa zoni tla.

Vrednosti 15–40 cm vidljive na ilustraciji odnose se na ilustrativnu mrežu. Izbor razmaka zahteva probu u datoj podlozi. Otvor koji se završava unutar zida može impregnirati njegovu strukturu, što ne potvrđuje formiranje zavese sa spoljne strane.

Potvrdite putanju i dubinu otvora.
Odvojite mesto ubrizgavanja od položaja pakera.

Proba mreže i tehnologije →

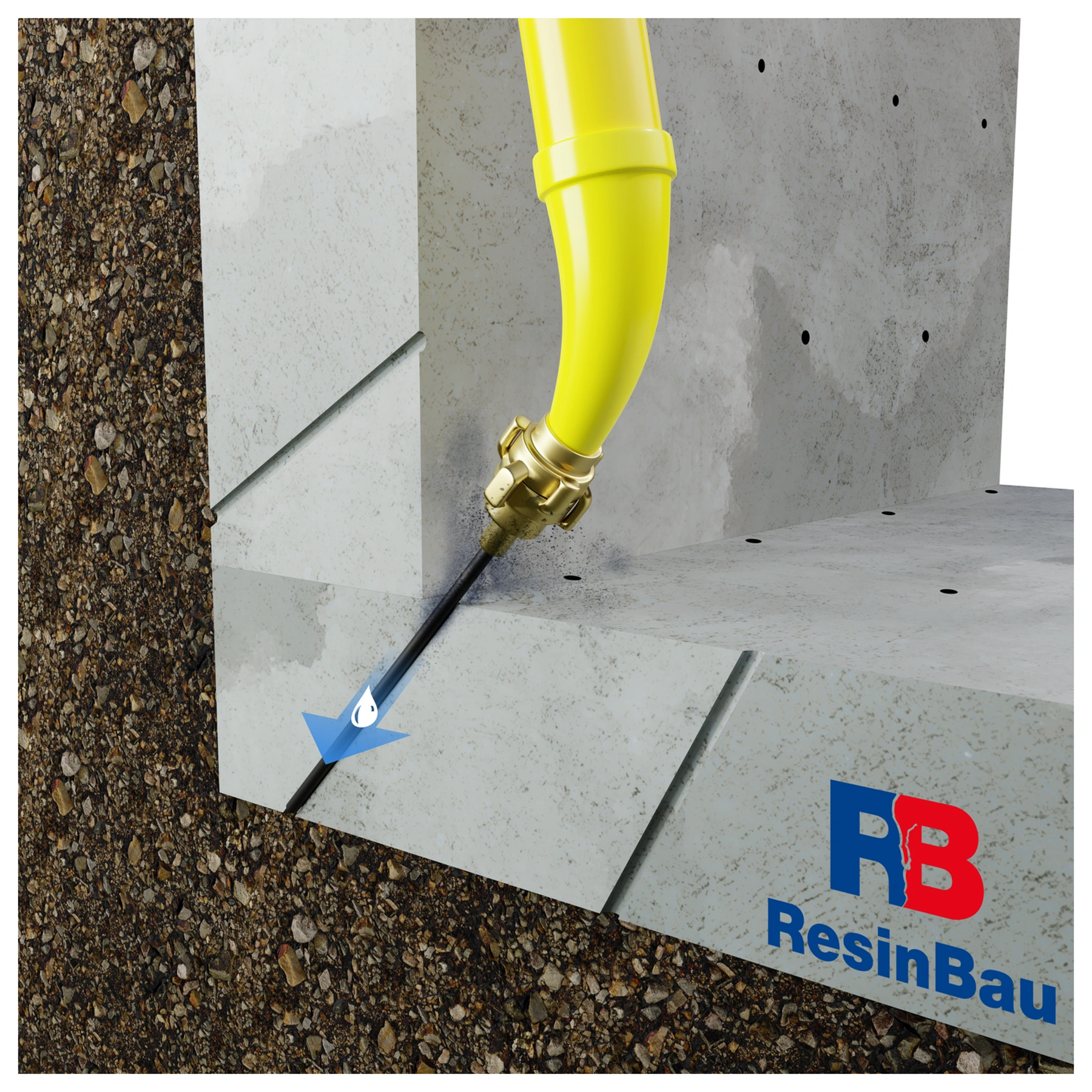

Ispiranje otvora vodom; plava strelica vodi do njegovog spoljnog izlaza. — Plava strelica na ovoj ilustraciji označava vodu za pripremu otvora.

03 · Priprema

Očistite otvore i proverite putanju protoka

Uklonite ostatke bušenja iz putanje ubrizgavanja. Ispiranje vodom treba da pripremi otvor pre glavnog injektiranja. Način i intenzitet prilagodite stanju konstrukcije i podloge.

Proverite prohodnost i pratite gde se pojavljuje voda. Neplanirani odvodi mogu ukazati na vezu sa šupljinom ili drugim prostorom. Priprema otvora nije proba vodonepropusnosti gotove zavese niti potvrda dometa budućeg injekcionog materijala.

Obezbedite kontrolisano prihvatanje isticanja.
Zabeležite otkrivene putanje povezivanja.

Pregled podloge i mogućeg odlivanja →

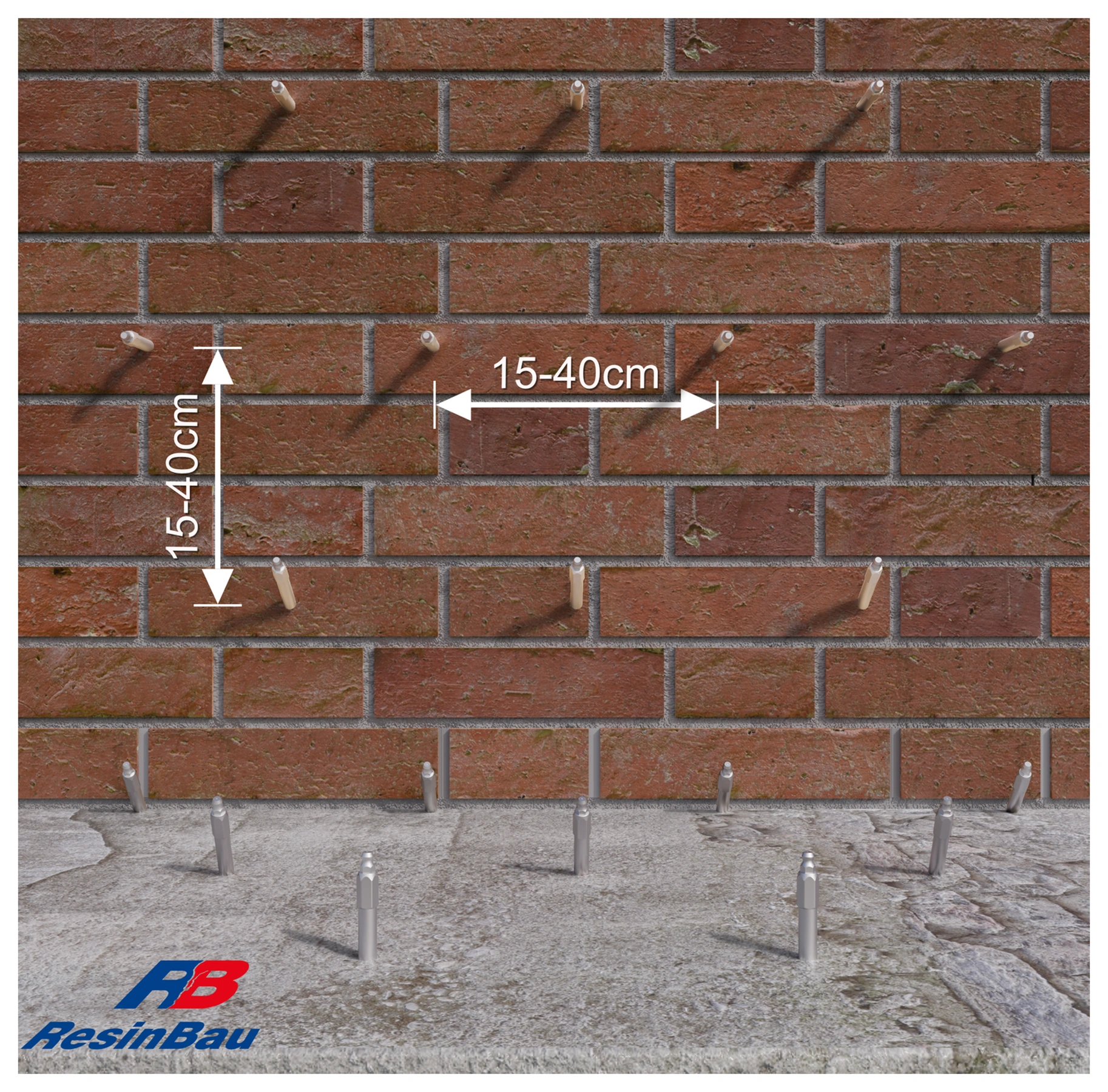

Prikaz pakera sa strane zida od opeke i nastavak tačaka na ploči. — Varijanta zida od opeke prikazuje pristupne tačke; zona zavese nalazi se iza zida.

04 · Varijanta podloge

Varijanta podloge: mreža na zidu od opeke

Isplanirajte tačke ubrizgavanja i posmatranja prema stvarnom zidu i spoju sa pločom. Ugradnja pakera mora biti stabilna, a putanja ubrizgavanja treba da dopire do spoljne zone. Sam prijem materijala u opeku ili spojnice ne potvrđuje nastanak zavese.

Vidljivi razmak 15–40 cm je primer. Izaberite ga na probnoj deonici proveravajući uticaj tla, šupljina i mogućih odvoda. Ova ilustracija i sledeća sa betonom predstavljaju alternativne podloge, a ne dve faze jedne sanacije.

Proverite stanje zida i stabilnost ugradnje.
Potvrdite vezu u zoni iza zida.

Tehnološka proba →

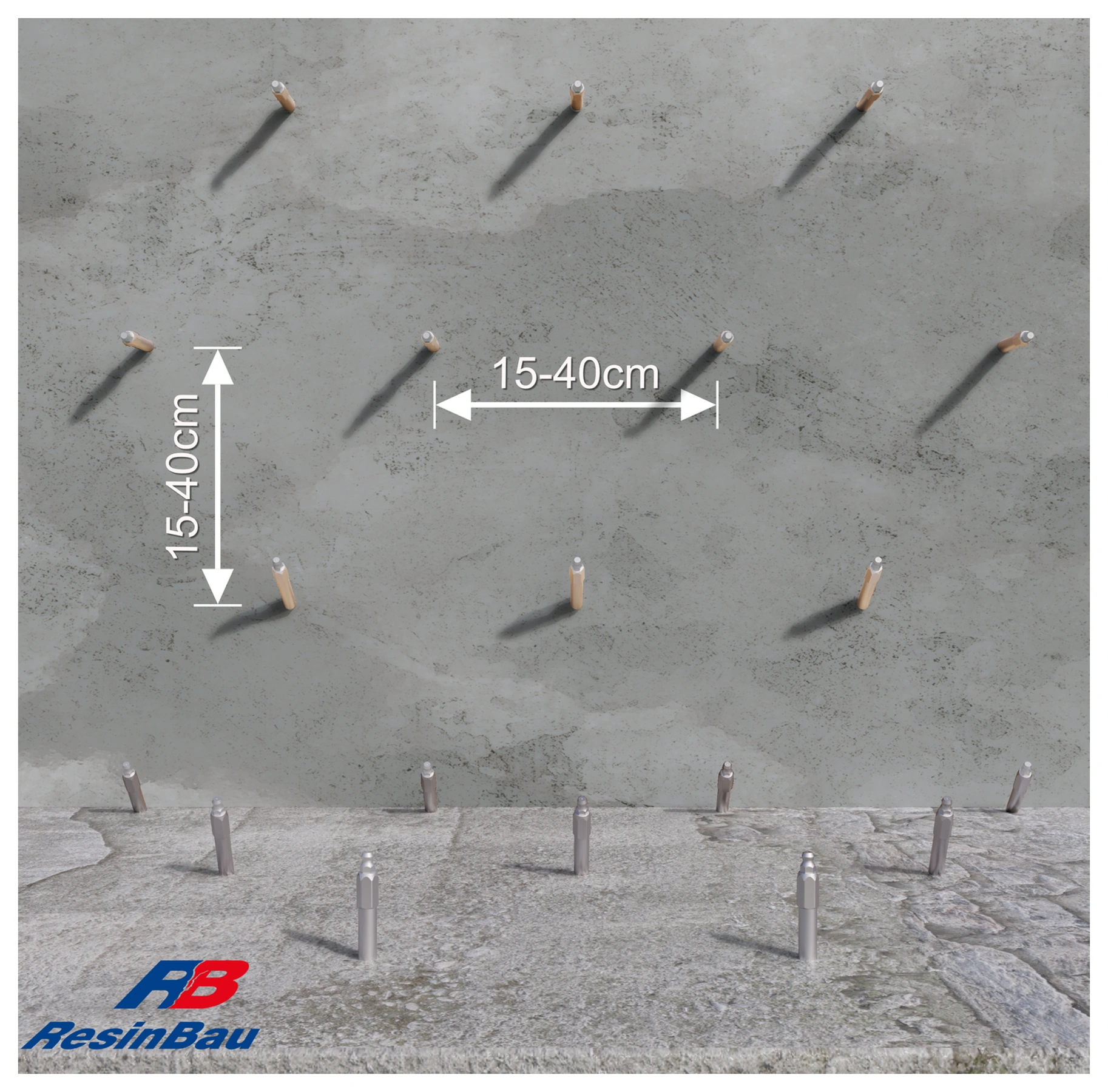

Prikaz pakera sa strane betonskog zida i ploče, sa ilustrativnim razmakom tačaka. — Varijanta betona zahteva pregled konstrukcije i kontinuiteta pristupa uz zid i ploču.

05 · Varijanta podloge

Varijanta podloge: mreža na betonu

U betonu planirajte tačke uz uvažavanje armature, instalacija i stvarne debljine elementa. Obuhvatite i spoj zida sa pločom kako se barijera ne bi završila pre ugla.

Razmak 15–40 cm pripada prikazanoj varijanti. Domet iza betona zavisi od tla i putanje materijala, zato se mreža proverava probom. Ovaj prikaz je alternativa zidu od opeke; ne označava dodatnu fazu posle njegovog injektiranja.

Uzmite u obzir armaturu i instalacije.
Proverite spoj vertikalnog i horizontalnog dela.

Proba mreže →

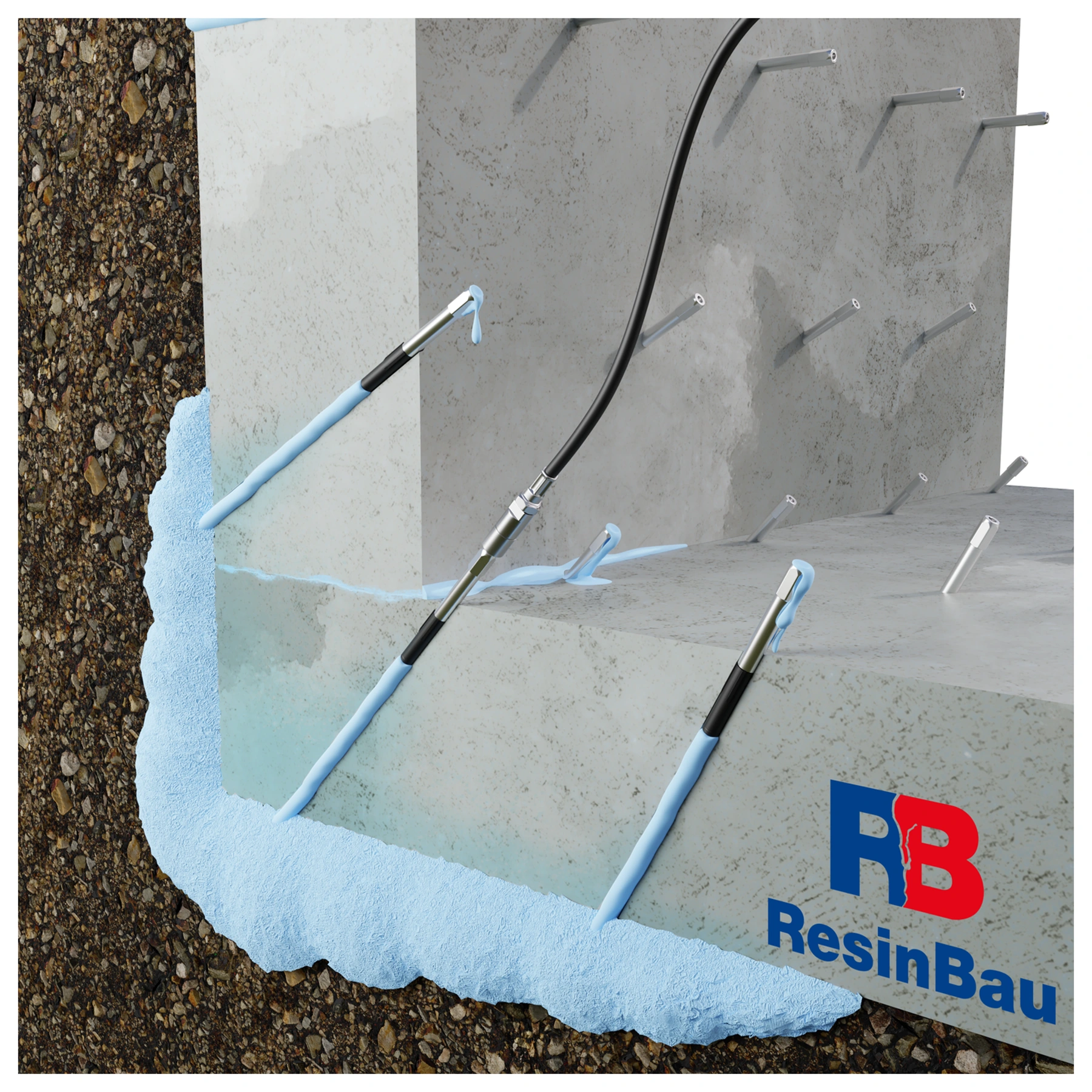

Ubrizgavanje u paker, plava zona sa strane tla i isticanje materijala na susednim otvorenim tačkama. — Praćenje veze omogućava poređenje mesta ubrizgavanja sa stvarnom putanjom materijala.

06 · Ubrizgavanje

Ubrizgavajte materijal i pratite prolaze

Na ilustraciji plava boja sada označava zaptivni materijal, a ne vodu iz faze ispiranja. Ubrizgavanje na izabranoj tački i posmatranje susednih otvora pomažu u praćenju raspodele injekcionog materijala. Povežite ta zapažanja sa potrošnjom, vremenom i pritiskom.

Pri nekontrolisanom odlivanju, nagloj promeni potrošnje ili porastu pritiska bez protoka zaustavite ubrizgavanje i utvrdite uzrok. Vreme reakcije treba da omogući povezivanje zona, ali ne i gubitak materijala van planirane oblasti. Proba služi za određivanje te ravnoteže u stvarnoj podlozi.

Beležite redosled i mesta prolaza.
Proveravajte drenaže i druge moguće putanje gubitka.

Upravljanje procesom zavese →Čišćenje posle izabranog injekcionog materijala →

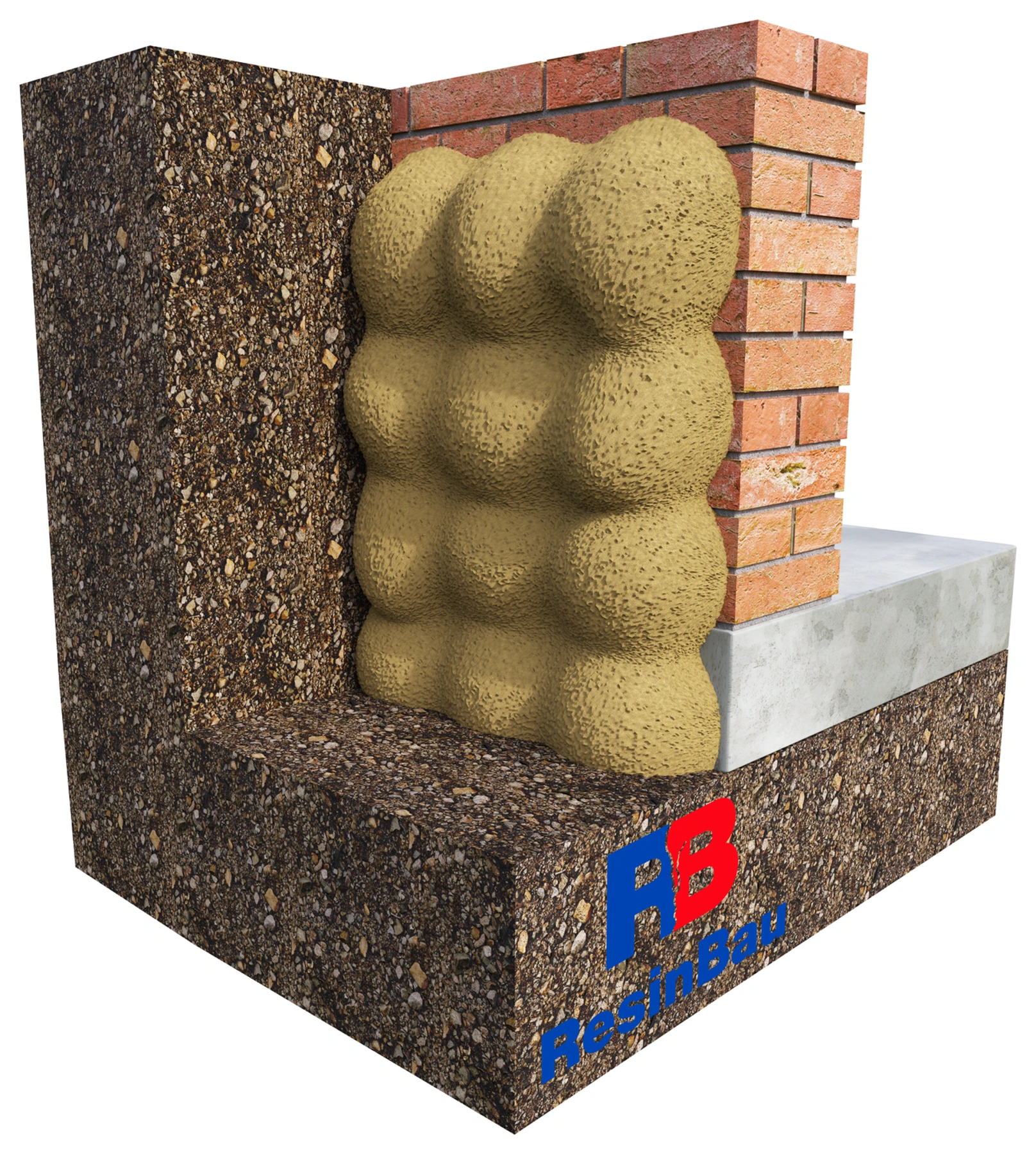

Prikaz sa strane tla sa preklopljenim žutim zapreminskim zonama materijala iza zida. — Tela prikazuju nameravani kontinuitet zona, a ne garantovan oblik materijala u tlu.

07 · Kontrola

Proverite povezivanje dometa i granice zavese

Svaka tačka treba da doprinese formiranju neprekidne barijere. Preklopljena tela na crtežu pomažu da se razume potreba povezivanja dometa. Stvarni oblik zavisi od tla, šupljina, vode i izvođenja ubrizgavanja; boja ilustracije ne identifikuje konkretan proizvod.

Prijem obuhvata celu oblast, uglove, spoj sa pločom i susednim izolacijama. Ako se curenje premešta u blizinu, proverite mogućnost zaobilaženja barijere. Dokumentujte dopune i procenjujte vodonepropusnost u uslovima vode reprezentativnim za eksploataciju; sama potrošnja ne potvrđuje kontinuitet.

Proverite granice i spojeve barijere.
Odvojite bilans materijala od dokaza vodonepropusnosti.

Prijem zavese →Tlo: drugi ciljevi injektiranja →

Gde treba da nastane barijera?

Injekciona zavesa nastaje van zida ili ploče, najčešće u zoni kontakta konstrukcije sa tlom. Ubrizgavanje se vrši kroz pregradu sa dostupne strane. Rešenje se može razmotriti tamo gde je obnova izolacije spolja otežana, a pregled omogućava planiranje kontrolisanog zaptivanja.

To je drugačiji cilj od impregnacija strukture zida. Ako materijal ostaje u porama i spojnicama zida, to još ne znači formiranje barijere iza njega. Odredite ciljnu zonu na preseku pre izbora dužine otvora i zapremine materijala.

Tlo nije ravnomeran kalup

Utvrdite vrstu i raspored tla, šupljine uz konstrukciju, nivo vode i mesta mogućeg odlivanja. Nasip, zazor uz zid i koherentno tlo mogu primati materijal na potpuno različite načine. U drenaži ili nezatvorenoj šupljini može se pomerati daleko van planirane oblasti.

Označite granice zavese: spoj zida sa pločom, uglove, prodore i susedne izolacije. Barijera koja se završava pre takvog detalja ostavlja vodi mogućnost zaobilaženja. Obim sanacije treba da proizlazi iz putanje dotoka, a ne samo površine vlažne mrlje.

Mreža se određuje probom

Izaberite deonicu koja obuhvata reprezentativnu podlogu i važan granični detalj. Otvori treba da dopiru do zone iza konstrukcije; pri njihovoj izradi moraju se uzeti u obzir armatura, instalacije i stvarni presek. Očistite putanju ubrizgavanja, ugradite pakere i pripremite kontrolisano prihvatanje isticanja.

Tokom probe uporedite količinu materijala, vreme ubrizgavanja, prolaze između tačaka i ponašanje vode. Proverite i da li se materijal pojavljuje u drenaži ili na drugim neplaniranim mestima. Na toj osnovi doradite razmak, redosled, vreme reakcije i veličinu deonice.

Dva različita razloga za promenu tehnologije

Gel otiče pre vezivanja

Moguća je otvorena putanja gubitka ili predugo vreme reakcije u odnosu na protok. Utvrdite tu putanju, ograničite je ili izaberite prethodnu fazu. Brža reakcija bez pregleda može samo zatvoriti najbližu tačku.

Materijal ne povezuje zone

Proverite mesto izlaza otvora, prohodnost, geometriju i vrstu tla. Može biti potrebna druga mreža ili tehnologija. Ne pretpostavljajte da će veći pritisak formirati ravnomernu zavesu u svakoj podlozi.

Potrošnja je znatno veća nego u probi

Tražite promenu tla, kavernu ili vezu sa udaljenim prostorom. Prekinite ekstrapolaciju prvobitne potrošnje i ponovo odredite granice deonice.

Curenje nestaje, ali se pojavljuje u blizini

Voda je možda pronašla novu putanju. Procenite kontinuitet barijere i njene spojeve pre nego što saniranu oblast smatrate završenom.

Varijanta gela bira se prema sredini

AcrylGel se može pripremiti sa polimerom ili vodom u mešavini B. To nisu nazivi iste recepture. Za zavesu izbor obuhvata uslove vlažnosti, zadržavanje vode u gelu, očekivano pomeranje i rizik ispiranja. Varijanta sa vodom opisana je za zavese u materijalima ResinBau; njen izbor treba da proizlazi iz pregleda zone.

Pri intenzivnom dotoku ili velikim šupljinama može se razmotriti faza koja ograničava gubitak, a zatim ubrizgavanje glavnog materijala. Penjenje u slobodnom prostoru ne govori koliko proizvoda ostaje u tlu niti da li će nastati neprekidna barijera.

Potrošnja je rezultat procesa, a ne dokaz kontinuiteta

Odredite bilans iz probne deonice zasebno za različite podloge. Zadržite jedinicu, varijantu i koncentraciju materijala; kilogrami proizvoda, litri pripremljene mešavine i zapremina zone u tlu nisu međusobno zamenljivi. Orijentaciona količina po kvadratnom metru ne može zameniti probu.

Dokumentujte tačke, prolaze, pauze i korekcije. Prijem obuhvata celu zonu i njene ivice, a kontrola treba da odgovara reprezentativnim uslovima vode. Pri promeni nivoa vode može se otkriti putanja koja je tokom radova bila neaktivna.

IZBOR RESINBAU

Izračunajte poznate vrednosti

KALKULATORMešanje AcrylGel →

Izaberite varijantu, zatim proverite reakciju na uzorku iz uslova gradilišta.

KALKULATORBilans litri–kilogrami →

Preračunajte materijal iz probe; kalkulator ne određuje domet zavese.

Sledeći korak

PROČITAJTE DALJEImpregnacija unutar zida →

Uporedite zonu delovanja obe metode.

PROČITAJTE DALJETlo i temelji →

Odvojite zaptivanje od cilja nosivosti i podizanja.

PROČITAJTE DALJEProbna deonica →

Zabeležite pretpostavke, zapažanja i kriterijume daljeg rada.

Razgovarajte o uslovima svog projekta

Pripremite presek, opis vode i pomeranja i rezultate dosadašnjih proba. ResinBau pomaže u izboru materijala i tehnologije izvođenja.

Razgovarajte o projektu / tehničkom izboru ↗
