ЗНАНИЯ · ВОДА И ПОДЗЕМНИ КОНСТРУКЦИИ

Завесно инжектиране: бариера зад конструкцията

Завесата трябва да свърже уплътнените зони откъм почвата. Успехът зависи от мястото на подаване, действителния път на материала и непрекъснатостта по границите на ремонта.

ПроучванеХод на работата и вариантиИзбор и следваща стъпка

ПРОСЛЕДЕТЕ ТЕХНОЛОГИЯТА

Завеса: от достъпа през конструкцията до непрекъснатата бариера

Последователността води от целия разрез през изпълнението и подготовката на отворите до контролираното подаване. Завесата трябва да се образува зад конструкцията, в почвата. Видимата мрежа от пакери и разходът на материал сами по себе си не доказват нейната непрекъснатост.

Целевата зона се намира извън конструктивния елемент, включително при връзката между стената и плочата.

01 · Разрез

Вижте целевата бариера зад стената и плочата

Пробивите преминават през конструкцията и отвеждат материала до контактната зона с почвата. Синята ивица показва целта: свързване на уплътняването зад стената и под плочата. Ъглите, проходите за инсталации и краищата изискват същото внимание като средата на ремонтираната повърхност.

AcrylGel се избира с оглед на варианта на сместа и влажността. HydroGum е възможен вариант за завесно инжектиране след индивидуален подбор и изпитване: трябва да се потвърдят разпределението, достъпът на вода за реакцията и ограничаването на разширението на разпененото запълване. Двата материала изискват съответната за всеки от тях технология.

  • Отбележете границите на бариерата върху разреза.
  • Установете възможните пътища за заобикаляне на завесата.
Варианти на AcrylGel →HydroGum →Насищане на структурата на стената →

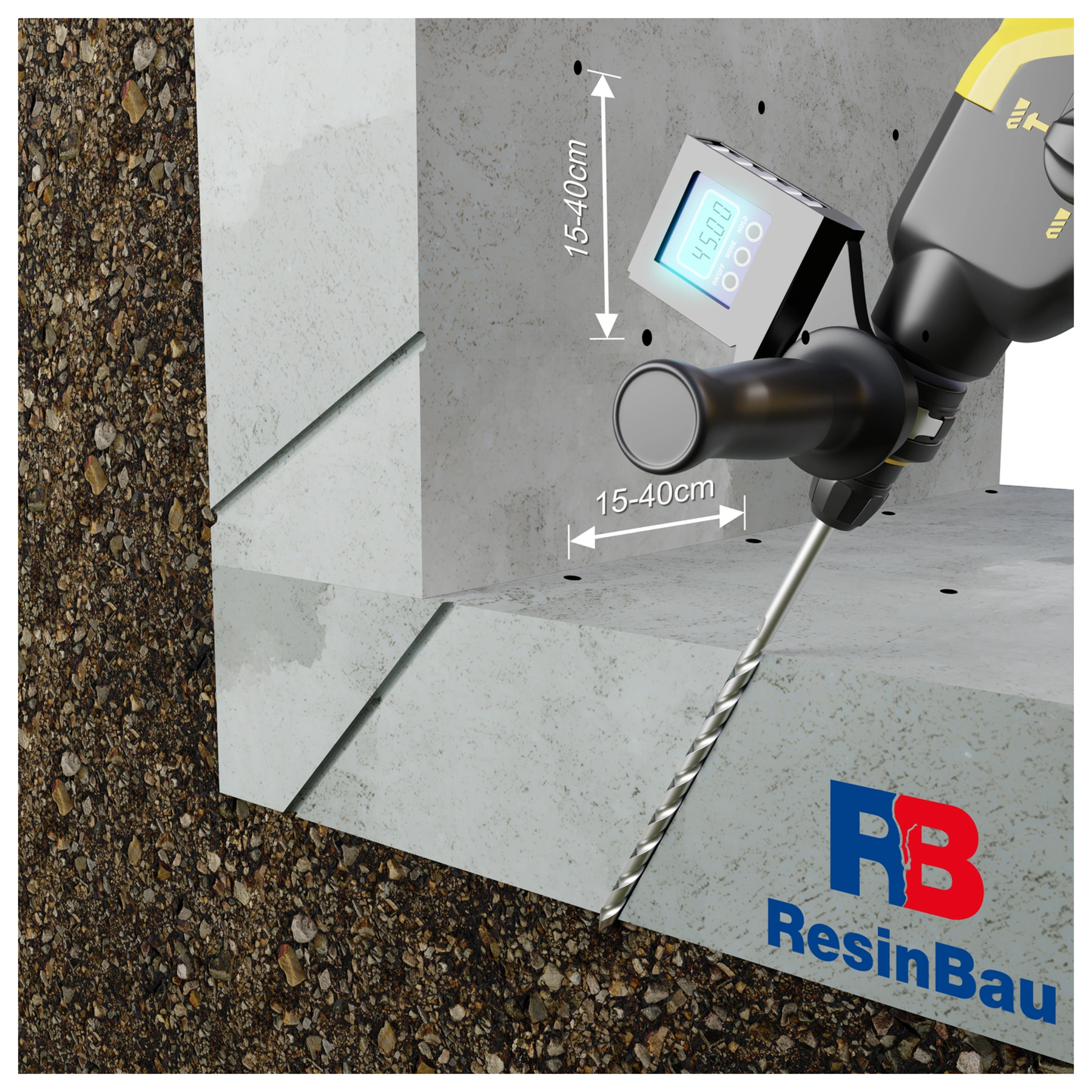

Мястото на действие се определя от изхода на отвора, а не само от входната точка.

02 · Подготовка

Осигурете път за подаване до зоната зад конструкцията

Отворът трябва да отведе материала отвъд конструктивния елемент. Определете трасето му според действителната дебелина и конфигурация на конструкцията, като вземете предвид армировката, инсталациите и посоката на достъп до почвата.

Стойностите 15–40 cm, видими на илюстрацията, се отнасят за примерна мрежа. Разстоянията се избират след изпитване в конкретната основа. Отвор, който завършва вътре в стената, може да насища структурата ѝ, което не потвърждава образуване на завеса от външната страна.

  • Потвърдете трасето и дълбочината на отвора.
  • Разграничете мястото на подаване от положението на пакера.
Изпитване на мрежата и технологията →

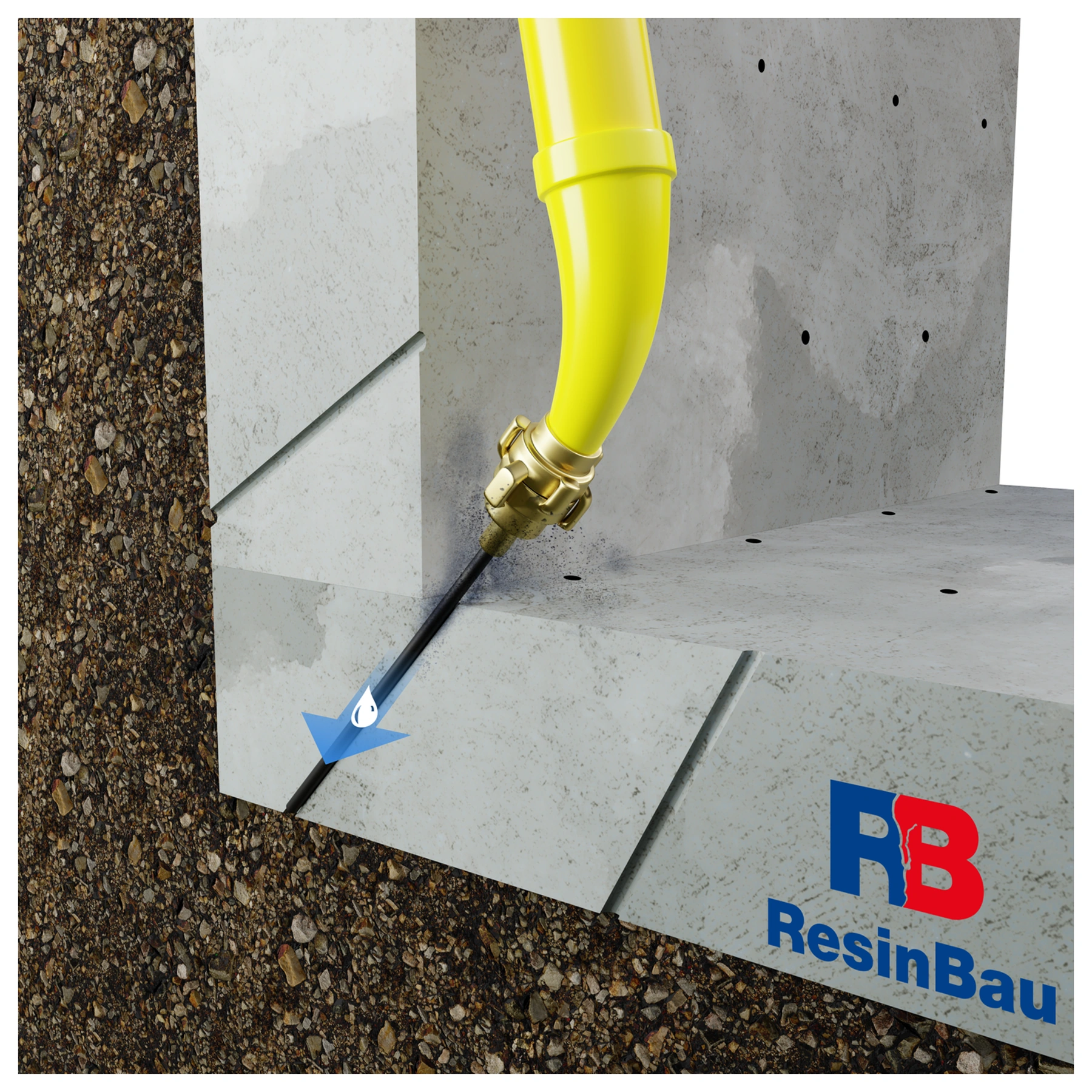

Синята стрелка в тази илюстрация обозначава водата за подготовка на отвора.

03 · Подготовка

Почистете отворите и проверете пътя на протичане

Отстранете остатъците от пробиването от пътя за подаване. Промиването с вода подготвя отвора преди същинското инжектиране. Съобразете начина и интензивността със състоянието на конструкцията и основата.

Проверете проходимостта и наблюдавайте къде се появява вода. Непредвидените оттичания могат да покажат връзка с кухина или друго пространство. Подготовката на отвора не е изпитване за водоплътност на готовата завеса, нито потвърждение за обхвата на бъдещия инжекционен материал.

  • Осигурете контролирано отвеждане на изтичащото количество.
  • Запишете установените свързващи пътища.
Обследване на основата и възможното оттичане →

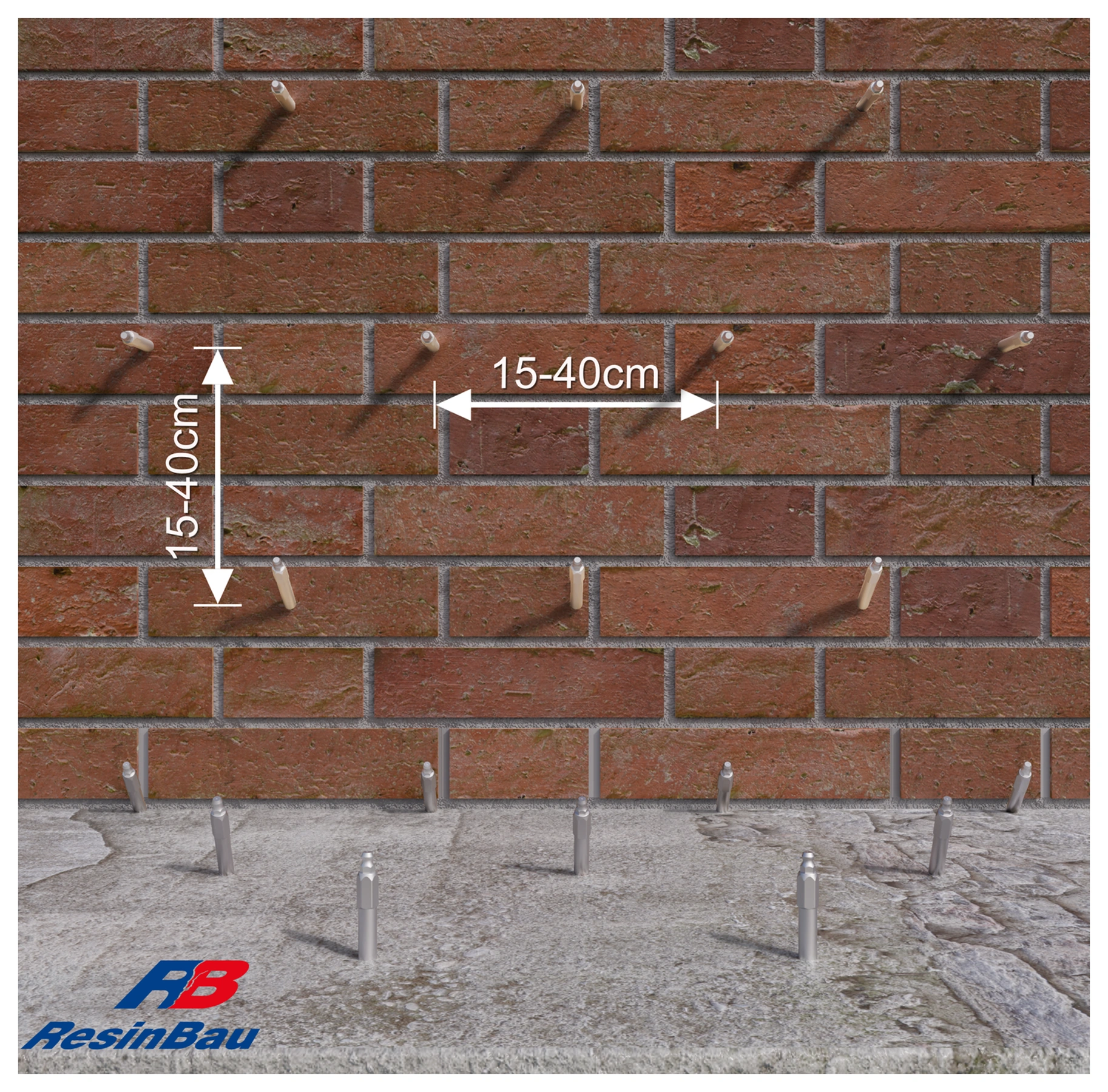

Вариантът с тухлена зидария показва точките за достъп; зоната на завесата се намира зад зидарията.

04 · Вариант на основата

Вариант на основата: мрежа върху тухлена зидария

Планирайте точките за подаване и наблюдение спрямо действителната зидария и връзката с плочата. Закрепването на пакера трябва да е стабилно, а пътят за подаване да достига до външната зона. Самото поемане на материала от тухлите или фугите не потвърждава образуването на завеса.

Показаното разстояние 15–40 cm е примерно. Определете го в пробен участък, като проверите влиянието на почвата, кухините и възможните оттичания. Тази илюстрация и следващата с бетон представят алтернативни основи, а не два етапа от един ремонт.

  • Проверете състоянието на зидарията и стабилността на закрепването.
  • Потвърдете връзката в зоната зад стената.
Технологично изпитване →

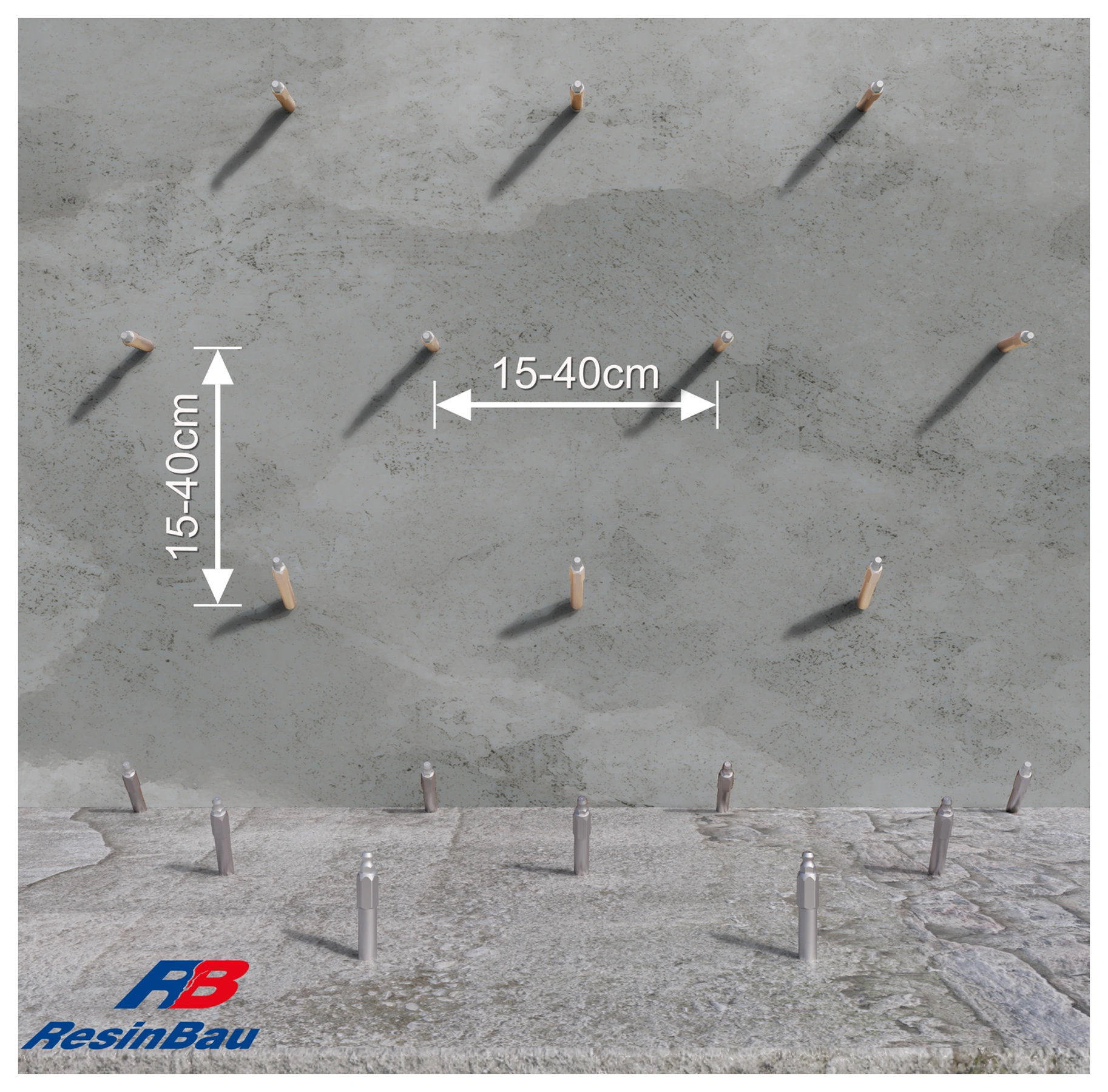

Вариантът с бетон изисква обследване на конструкцията и непрекъснатостта на достъпа при стената и плочата.

05 · Вариант на основата

Вариант на основата: мрежа върху бетон

При бетон планирайте точките с оглед на армировката, инсталациите и действителната дебелина на елемента. Включете и връзката между стената и плочата, за да не свършва бариерата преди ъгъла.

Разстоянието 15–40 cm се отнася за показания вариант. Обхватът зад бетона зависи от почвата и пътя на материала, затова мрежата се проверява с изпитване. Този изглед е алтернатива на тухлената зидария; не означава допълнителен етап след нейното инжектиране.

  • Вземете предвид армировката и инсталациите.
  • Проверете свързването на вертикалната и хоризонталната част.
Изпитване на мрежата →

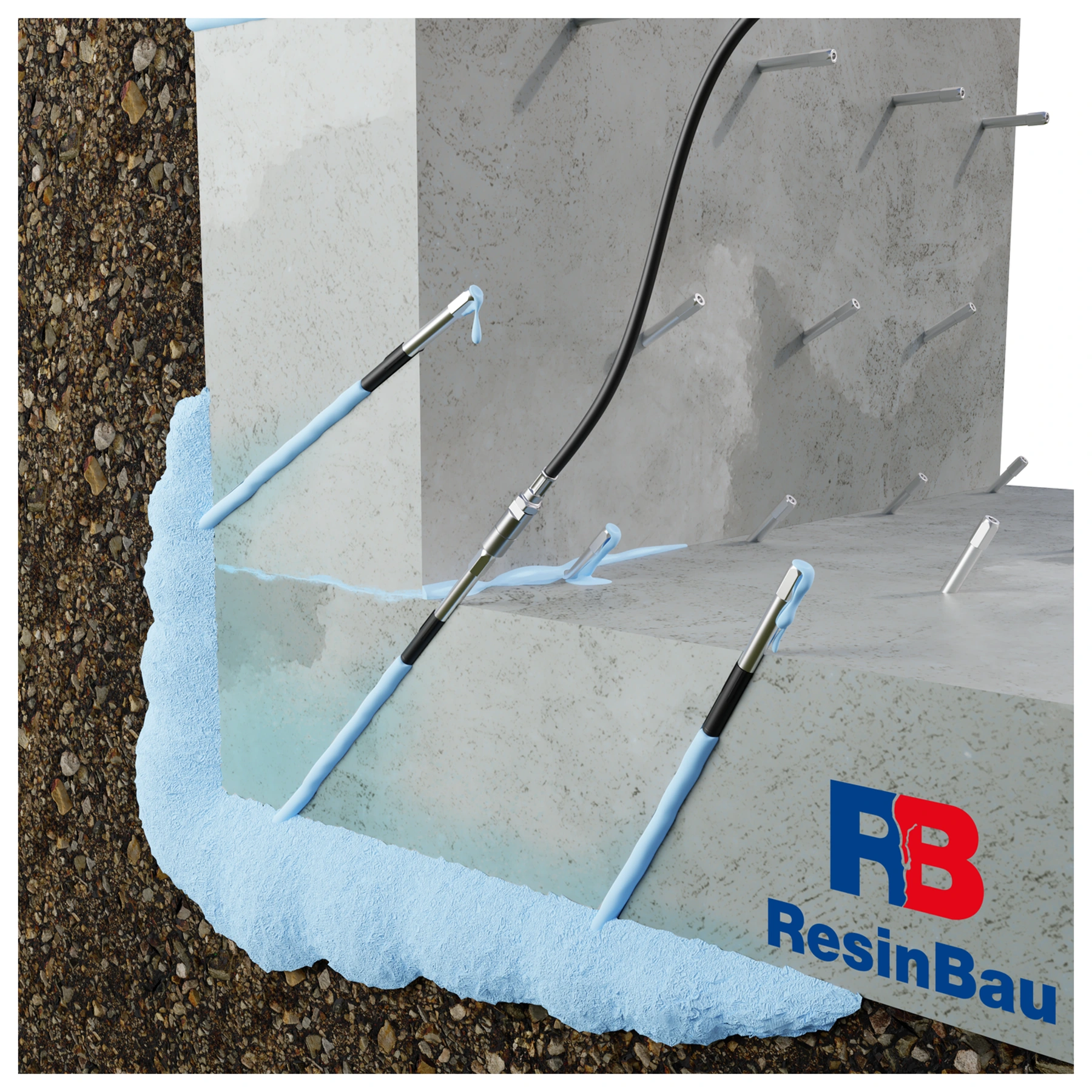

Наблюдението на връзките позволява мястото на подаване да се съпостави с действителния път на материала.

06 · Подаване

Подавайте материала и наблюдавайте преминаванията

В илюстрацията синият цвят вече обозначава уплътняващия материал, а не водата от етапа на промиване. Подаването към избрана точка и наблюдението на съседните отвори помагат за проследяване на разпространението на инжекционния материал. Съпоставяйте тези наблюдения с поетото количество, времето и налягането.

При неконтролирано оттичане, внезапна промяна в поетото количество или повишаване на налягането без протичане спрете подаването и установете причината. Времето за реакция трябва да позволява свързване на зоните, без материалът да излиза извън планирания участък. Изпитването служи за установяване на този баланс в действителната основа.

  • Записвайте последователността и местата на преминаване.
  • Проверявайте дренажите и другите възможни пътища за загуба на материал.
Управление на процеса на завесно инжектиране →Почистване след избрания инжекционен материал →

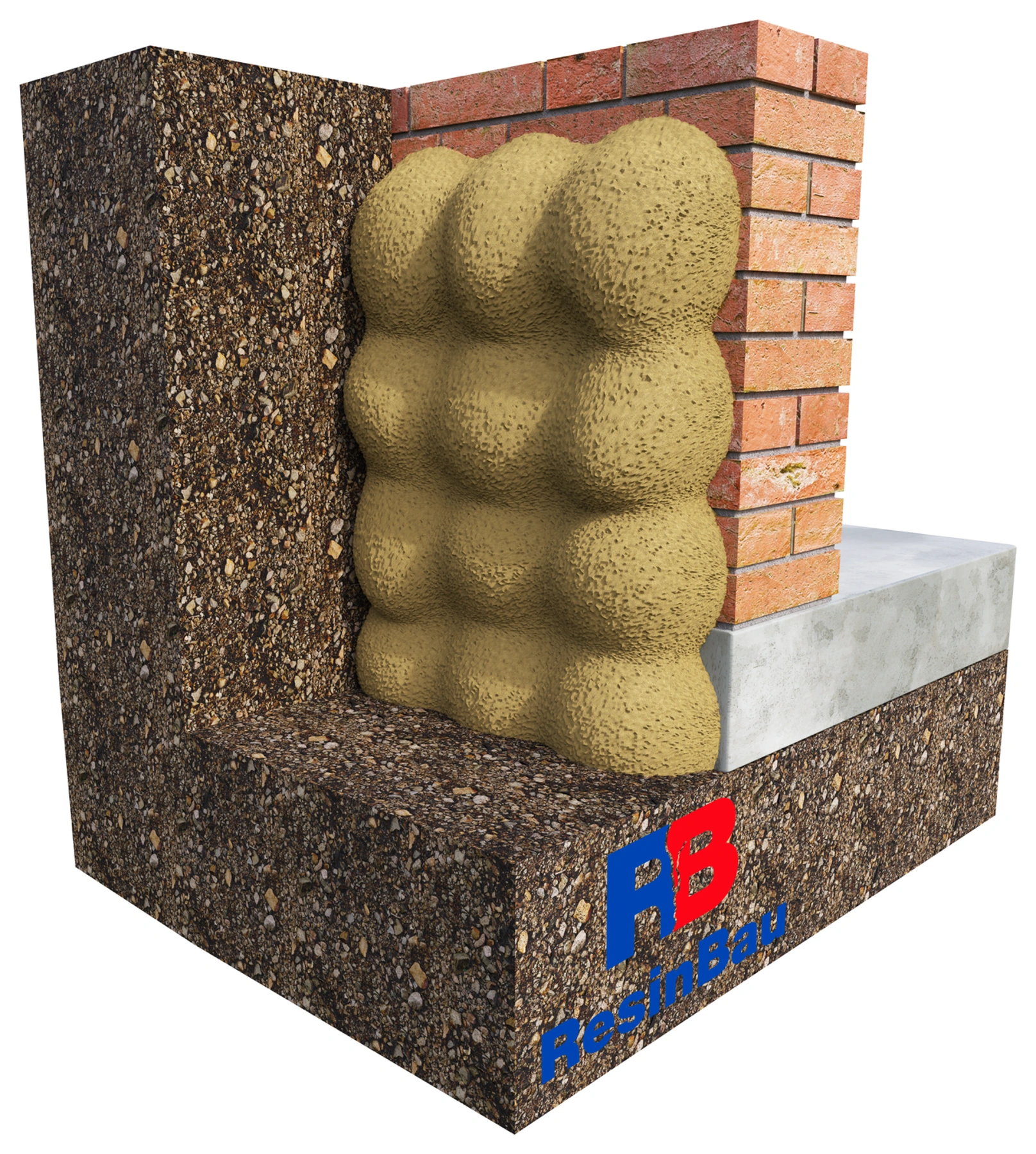

Обемните форми показват желаната непрекъснатост на зоните, а не гарантираната форма на материала в почвата.

07 · Контрол

Проверете свързването на обхванатите зони и границите на завесата

Всяка точка трябва да участва в образуването на непрекъсната бариера. Припокриващите се обемни форми на чертежа помагат да се разбере необходимостта от свързване на обхванатите зони. Действителната форма зависи от почвата, кухините, водата и начина на подаване; цветът на илюстрацията не обозначава конкретен продукт.

Приемането обхваща целия участък, ъглите и връзките с плочата и съседните изолации. Ако течът се премести встрани, проверете възможността за заобикаляне на бариерата. Документирайте допълванията и оценявайте водоплътността при водни условия, представителни за експлоатацията; самият разход не потвърждава непрекъснатостта.

  • Проверете границите и връзките на бариерата.
  • Разграничете разчета на материала от доказателството за водоплътност.
Приемане на завесата →Почва: други цели на инжектирането →

Къде трябва да се образува бариерата?

Инжекционната завеса се образува извън стената или плочата, най-често в контактната зона между конструкцията и почвата. Подаването се извършва през конструктивния елемент откъм достъпната страна. Решението може да се разгледа там, където възстановяването на изолацията отвън е затруднено, а обследването позволява да се планира контролирано уплътняване.

Това е различна цел от насищането на структурата на стената. Ако материалът остава в порите и фугите на зидарията, това още не означава образуване на бариера зад нея. Определете целевата зона върху разреза, преди да изберете дължината на отворите и обема на материала.

Почвата не е равномерна форма

Установете вида и разположението на почвата, кухините при конструкцията, нивото на водата и местата на възможно оттичане. Обратният насип, процепът до стената и свързаната почва могат да поемат материала по съвсем различен начин. В дренаж или незатворена кухина той може да се придвижи далеч извън планирания участък.

Отбележете границите на завесата: връзката между стената и плочата, ъглите, проходите за инсталации и съседните изолации. Бариера, която свършва преди такъв детайл, оставя на водата възможност да я заобиколи. Обхватът на ремонта трябва да следва пътя на притока, а не само площта на мокрото петно.

Мрежата се определя чрез изпитване

Изберете участък с представителна основа и важен граничен детайл. Отворите трябва да достигат зоната зад конструкцията; изпълнението им трябва да отчита армировката, инсталациите и действителния разрез. Почистете пътя за подаване, монтирайте пакерите и подгответе контролирано отвеждане на изтичащия материал.

По време на изпитването съпоставете количеството материал, времето на подаване, преминаванията между точките и поведението на водата. Проверете също дали материалът се появява в дренажа или на други непредвидени места. На тази основа уточнете разстоянията, последователността, времето за реакция и размера на участъците.

Две различни причини за промяна на технологията

Гелът се оттича преди втвърдяване

Възможни са отворен път за загуба на материал или твърде дълго време за реакция спрямо потока. Установете този път, ограничете го или изберете предварителен етап. По-бързата реакция без обследване може да затвори само най-близката точка.

Материалът не свързва зоните

Проверете мястото на изхода на отвора, проходимостта, геометрията и вида на почвата. Възможно е да е необходима друга мрежа или технология. Не приемайте, че по-високото налягане ще създаде равномерна завеса във всяка основа.

Поетото количество е значително по-голямо, отколкото при изпитването

Потърсете промяна в почвата, каверна или връзка с отдалечено пространство. Спрете да екстраполирате първоначалния разход и определете отново границите на участъка.

Течът изчезва, но се появява встрани

Водата може да е намерила нов път. Оценете непрекъснатостта на бариерата и връзките ѝ, преди да приемете ремонтирания участък за завършен.

Вариантът на гела се избира според средата

AcrylGel може да се приготви с полимер или с вода в смес B. Това не са названия на една и съща рецептура. За завесно инжектиране подборът включва условията на влажност, задържането на вода в гела, очакваното движение и риска от отмиване. Вариантът с вода е описан за завеси в материалите на ResinBau; изборът му трябва да произтича от обследването на зоната.

При силен приток или големи кухини може да се разгледа етап за ограничаване на загубата, последван от подаване на основния материал. Разпенването в свободно пространство не показва колко продукт ще остане в почвата, нито дали ще се образува непрекъсната бариера.

Разходът е резултат от процеса, а не доказателство за непрекъснатост

Определете разчета от пробния участък отделно за различните основи. Запазете мерната единица, варианта и концентрацията на материала; килограмите продукт, литрите готова смес и обемът на зоната в почвата не са взаимозаменяеми. Ориентировъчното количество на квадратен метър не може да замени изпитването.

Документирайте точките, преминаванията, прекъсванията и корекциите. Приемането обхваща цялата зона и краищата ѝ, а контролът трябва да съответства на представителни водни условия. При промяна на нивото на водите може да се прояви път, който по време на работата е бил неактивен.

ИЗБОР RESINBAU

Материалът се определя от условията

AcrylGel — вариант с вода →

Вариант за завесно инжектиране с вода в смес B, избран според почвените условия и влажността. Поддържайте контрол върху реакцията и риска от миграция.

ResinBau AcrylGel + Polymer →

Вариант с полимер, когато това следва от приетата технология и работните условия на бариерата. Не приписвайте плътността на цялата смес на самия полимер.

HydroGum →

Възможно решение при течаща вода и по-големи кухини; необходимо е потвърждение за достъпа, водата за реакцията и начина за ограничаване на разширението.

WaterStopper →

Предварително ограничаване на силния приток или загубата на материал преди основното уплътняване.

Изчислете това, което знаете

КАЛКУЛАТОРСмесване на AcrylGel →

Изберете вариант, след което проверете реакцията върху проба при условията на строителната площадка.

КАЛКУЛАТОРРазчет литри–килограми →

Преизчислете материала от изпитването; калкулаторът не определя обхвата на завесата.

Следваща стъпка

ПРОЧЕТЕТЕ ОЩЕНасищане вътре в стената →

Сравнете зоната на действие на двата метода.

ПРОЧЕТЕТЕ ОЩЕПочва и основи →

Разграничете уплътняването от целите за носимоспособност и повдигане.

ПРОЧЕТЕТЕ ОЩЕПробен участък →

Запишете предпоставките, наблюденията и критериите за по-нататъшна работа.

Обсъдете условията на своя проект

Подгответе разрез, описание на водата и движенията, както и резултатите от досегашните изпитвания. ResinBau помага при избора на материал и технология за изпълнение.

Обсъдете проекта / техническия избор ↗
