Slørinjektion: barriere bag konstruktionen

Sløret skal forbinde tætningsområderne på jordsiden. Tilførselsstedet, materialets faktiske vej og kontinuiteten ved reparationens grænser afgør resultatet.

UndersøgelseForløb og varianterValg og næste skridt

FØLG TEKNOLOGIEN

Injektionsslør: fra adgang gennem bygningsdelen til sammenhængende barriere

Sekvensen går fra det samlede tværsnit via boring og klargøring af hullerne til kontrolleret tilførsel. Sløret skal dannes bag konstruktionen i jordzonen. Det synlige pakkernet og materialeforbruget beviser ikke i sig selv dets kontinuitet.

Målområdet ligger uden for bygningsdelen, også ved overgangen mellem væg og plade.

01 · Tværsnit

Se den ønskede barriere bag væg og plade

Borehullerne går gennem konstruktionen og fører materialet til kontaktzonen med jorden. Det blå bånd viser målet: en sammenhængende tætning bag væggen og under pladen. Hjørner, gennemføringer og kanter kræver samme opmærksomhed som midten af det reparerede areal.

AcrylGel vælges under hensyn til blandingsvariant og fugtighed. HydroGum er en mulig løsning til slørinjektion efter individuelt valg og prøve: fordeling, adgang til vand for reaktionen og begrænsning af den opskummede fyldnings ekspansion skal bekræftes. Begge materialer kræver deres egen passende teknologi.

  • Angiv barrierens grænser på tværsnittet.
  • Undersøg mulige veje uden om injektionssløret.
AcrylGel-varianter →HydroGum →Mætning af vægstrukturen →

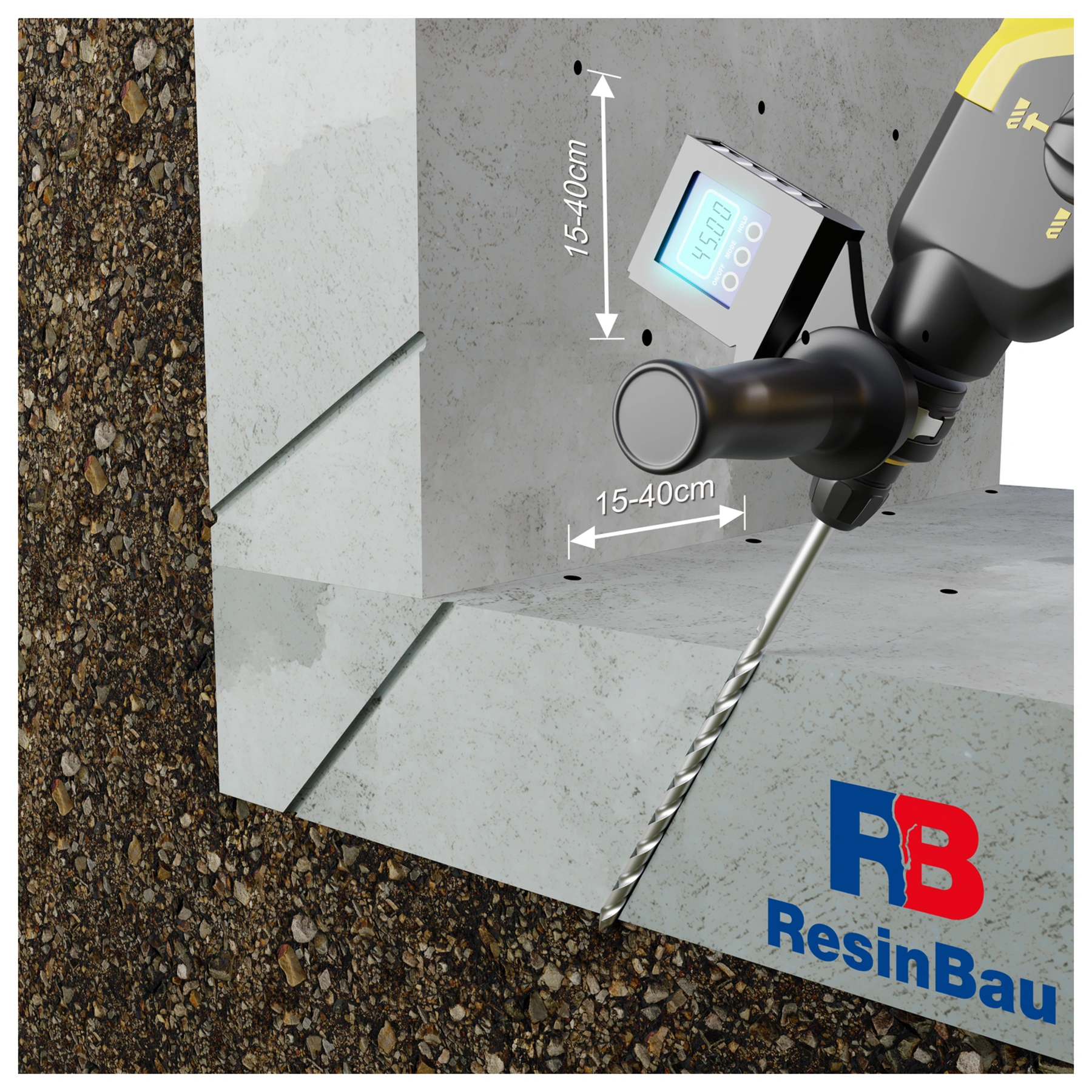

Hullets udløb afgør virkningsstedet, ikke kun indgangspunktet.

02 · Klargøring

Etabler tilførselsvejen til området bag konstruktionen

Hullet skal føre materialet om bag bygningsdelen. Planlæg det ud fra konstruktionens faktiske tykkelse og opbygning under hensyn til armering, installationer og adgangsretning til jordzonen.

Værdierne 15–40 cm på illustrationen gælder et skematisk net. Valg af afstand kræver en prøve i det konkrete underlag. Et hul, der ender inde i væggen, kan mætte dens struktur; det bekræfter ikke, at der er dannet et slør på ydersiden.

  • Bekræft hullets forløb og dybde.
  • Skeln mellem tilførselsstedet og pakkerens placering.
Afprøvning af net og teknologi →

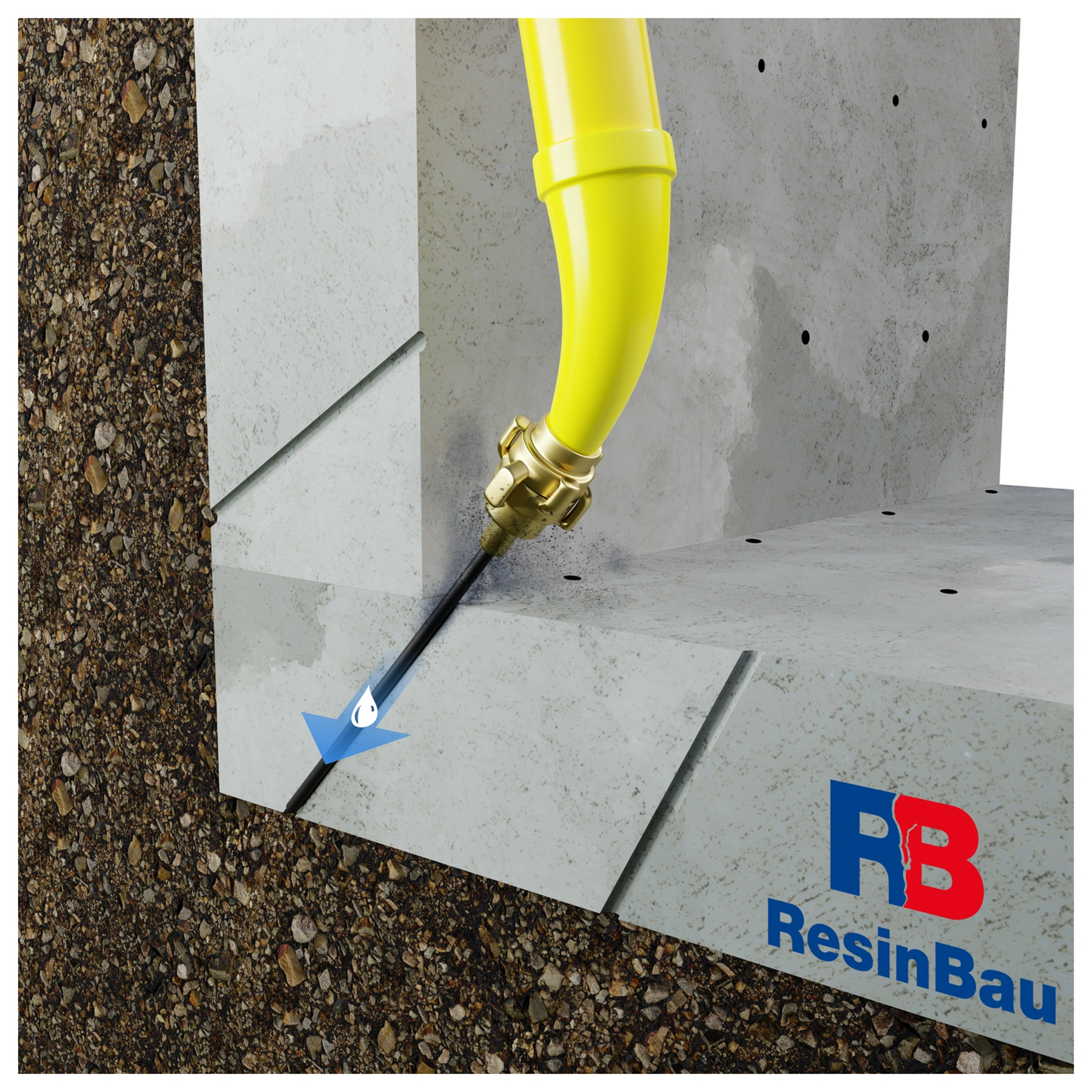

Den blå pil på denne illustration angiver vand til klargøring af hullet.

03 · Klargøring

Rengør hullerne, og kontroller strømningsvejen

Fjern borerester fra tilførselsvejen. Skylning med vand skal klargøre hullet før selve injektionen. Tilpas metode og intensitet til konstruktionens og underlagets tilstand.

Kontroller fri passage, og observer, hvor vandet viser sig. Uplanlagte udløb kan vise forbindelse til et hulrum eller et andet område. Klargøring af hullet er hverken en tæthedsprøve af det færdige slør eller bekræftelse af det fremtidige injektionsmateriales udbredelse.

  • Sørg for kontrolleret opsamling af udstrømmende materiale.
  • Registrer de konstaterede forbindelsesveje.
Undersøgelse af underlag og mulige udløb →

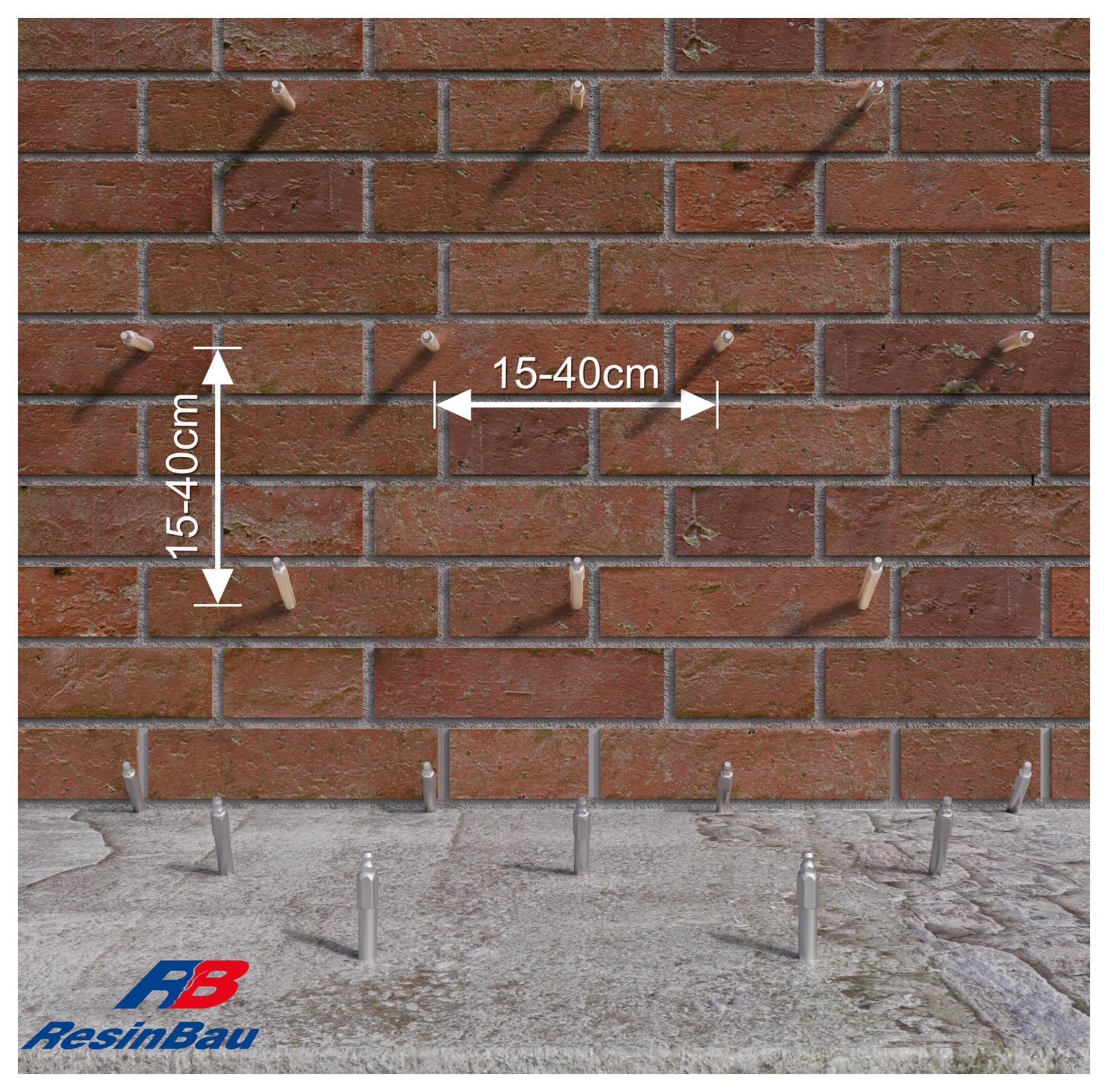

Teglmursvarianten viser adgangspunkterne; injektionssløret ligger bag muren.

04 · Underlagsvariant

Underlagsvariant: net på teglmurværk

Planlæg tilførsels- og observationspunkter ud fra det faktiske murværk og overgangen til pladen. Pakkeren skal sidde stabilt, og tilførselsvejen skal nå det udvendige område. At teglsten eller mørtelfuger optager materiale, bekræfter ikke i sig selv, at der dannes et injektionsslør.

Den viste afstand på 15–40 cm er et eksempel. Vælg den på et prøveafsnit, og kontroller påvirkning fra jord, hulrum og mulige udløb. Denne illustration og den næste med beton er alternative underlag, ikke to trin i samme reparation.

  • Kontroller murværkets tilstand og monteringens stabilitet.
  • Bekræft forbindelsen i området bag væggen.
Prøveudførelse →

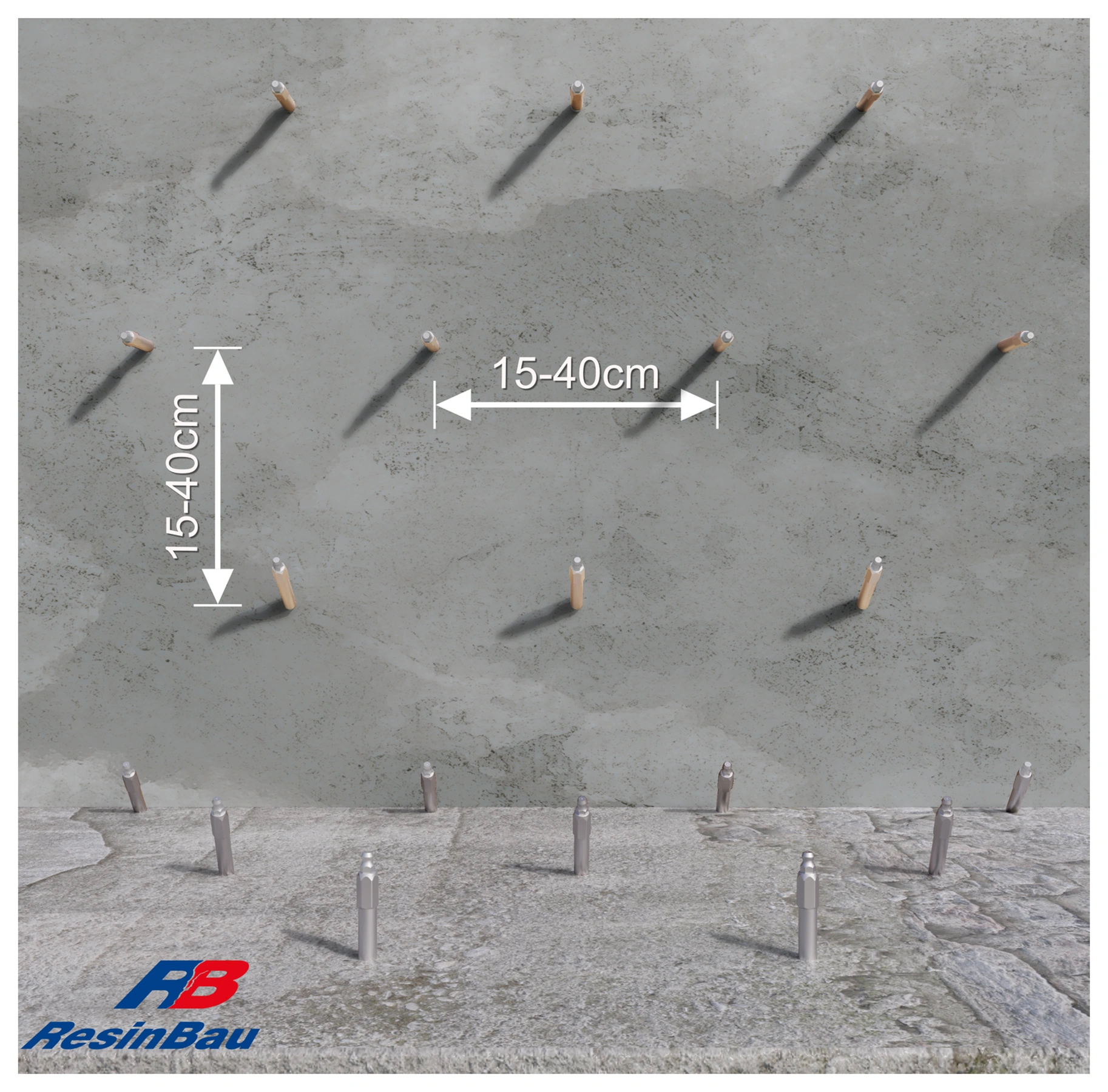

Betonvarianten kræver undersøgelse af konstruktionen og sammenhængende adgang ved væg og plade.

05 · Underlagsvariant

Underlagsvariant: net på beton

I beton planlægges punkterne under hensyn til armering, installationer og elementets faktiske tykkelse. Medtag også overgangen mellem væg og plade, så barrieren ikke stopper før hjørnet.

Afstanden 15–40 cm gælder den viste variant. Udbredelsen bag betonen afhænger af jorden og materialets vej, så nettet skal kontrolleres ved en prøve. Denne visning er et alternativ til teglmurværk; den viser ikke et ekstra trin efter injektion i murværket.

  • Tag hensyn til armering og installationer.
  • Kontroller forbindelsen mellem lodret og vandret del.
Afprøvning af nettet →

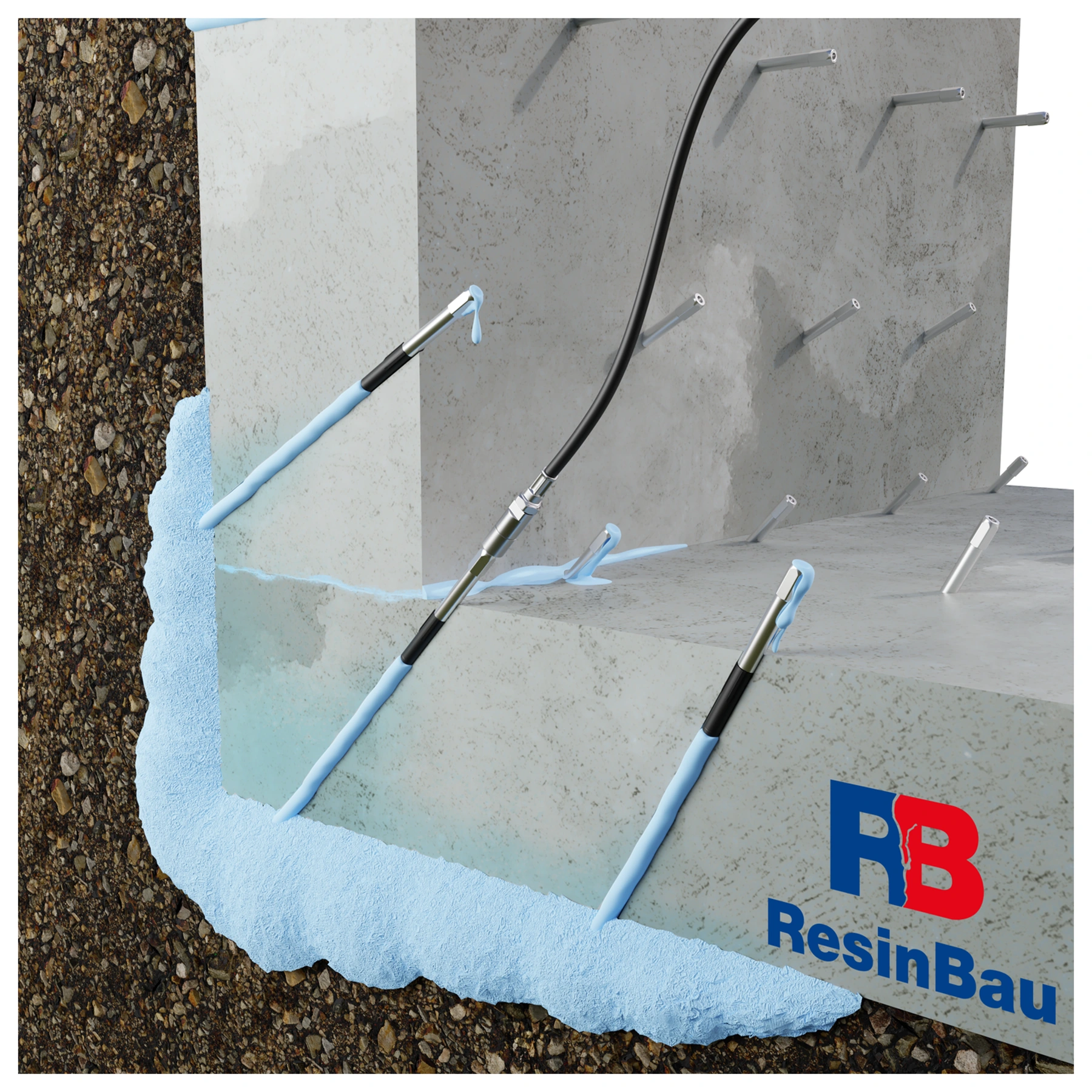

Observation af forbindelser gør det muligt at sammenligne tilførselsstedet med materialets faktiske vej.

06 · Tilførsel

Tilfør materialet, og observer gennemstrømningen

På illustrationen viser den blå farve nu tætningsmaterialet og ikke vandet fra skylningen. Tilførsel til et valgt punkt og observation af nabohullerne hjælper med at følge injektionsmaterialets udbredelse. Sammenhold observationerne med forbrug, tid og tryk.

Ved ukontrolleret udløb, pludselig ændring i forbrug eller stigende tryk uden gennemstrømning skal tilførslen stoppes og årsagen findes. Reaktionstiden skal muliggøre forbindelse mellem zonerne, men forhindre, at materialet slipper ud af det planlagte område. Prøven bruges til at fastlægge denne balance i det faktiske underlag.

  • Registrer rækkefølge og steder for gennemstrømning.
  • Kontroller dræn og andre mulige udløbsveje.
Styring af slørinjektionen →Rengøring efter det valgte injektionsmateriale →

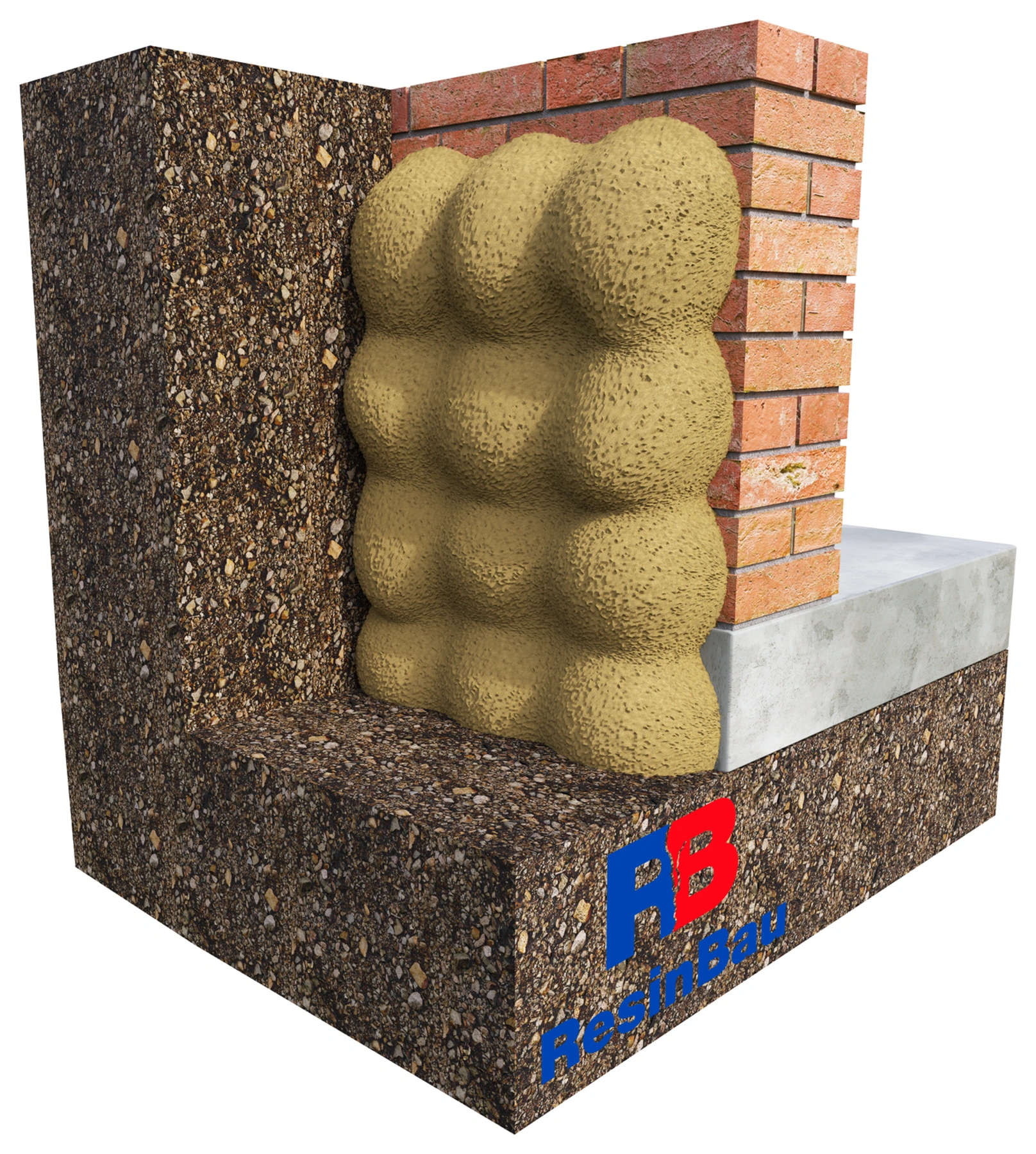

Formerne viser den ønskede kontinuitet mellem zonerne, ikke en garanteret materialeform i jorden.

07 · Kontrol

Kontroller overlappet mellem udbredelsesområderne og slørets grænser

Hvert punkt skal bidrage til en sammenhængende barriere. De overlappende former på tegningen forklarer behovet for at forbinde udbredelsesområderne. Den faktiske form afhænger af jord, hulrum, vand og tilførselsstyring; illustrationens farve identificerer ikke et bestemt produkt.

Afleveringskontrollen omfatter hele området, hjørner, overgangen til pladen og tilstødende fugtisolering. Hvis lækagen flytter sig til siden, skal du undersøge, om vandet kan løbe uden om barrieren. Dokumenter supplerende behandlinger, og vurder tætheden under vandforhold, der er repræsentative for driften; forbrug alene bekræfter ikke kontinuiteten.

  • Kontroller barrierens grænser og forbindelser.
  • Skeln mellem materialeregnskab og dokumentation for tæthed.
Aflevering af injektionssløret →Jord: andre injektionsformål →

Hvor skal barrieren dannes?

Injektionssløret dannes uden for væggen eller pladen, oftest i kontaktzonen mellem konstruktion og jord. Materialet tilføres gennem bygningsdelen fra den tilgængelige side. Løsningen kan overvejes, hvor genopretning af udvendig fugtisolering er vanskelig, og undersøgelserne gør det muligt at planlægge kontrolleret tætning.

Det er et andet formål end mætning af vægstrukturen. Hvis materialet bliver i murens porer og mørtelfuger, betyder det endnu ikke, at der er dannet en barriere bag muren. Fastlæg målområdet på tværsnittet, før du vælger hullængder og materialemængde.

Jorden er ikke en ensartet støbeform

Undersøg jordtype og lagdeling, hulrum ved konstruktionen, vandstand og mulige udløbssteder. Tilfyldning, en spalte langs væggen og kohæsionsjord kan optage materialet helt forskelligt. I et dræn eller et åbent hulrum kan materialet bevæge sig langt uden for det planlagte område.

Marker slørets grænser: overgangen mellem væg og plade, hjørner, gennemføringer og tilstødende fugtisolering. En barriere, der stopper før en sådan detalje, lader vandet løbe udenom. Reparationens omfang bør følge vandets tilførselsvej, ikke blot den fugtige plets areal.

Nettet fastlægges ved en prøve

Vælg et afsnit med repræsentativt underlag og en væsentlig grænsedetalje. Hullerne skal nå området bag konstruktionen; udførelsen skal tage hensyn til armering, installationer og det faktiske tværsnit. Rengør tilførselsvejen, monter pakkerne, og forbered kontrolleret opsamling af udløb.

Under prøven sammenlignes materialemængde, tilførselstid, gennemstrømning mellem punkter og vandets adfærd. Kontroller også, om materialet viser sig i dræn eller andre uplanlagte steder. Brug dette til at justere afstand, rækkefølge, reaktionstid og afsnitsstørrelse.

To forskellige grunde til at ændre teknologi

Gelen løber væk, før den binder

Der kan være en åben udløbsvej eller for lang reaktionstid i forhold til strømningen. Undersøg denne vej, begræns den, eller vælg et indledende behandlingstrin. Hurtigere reaktion uden undersøgelse kan blot lukke det nærmeste punkt.

Materialet forbinder ikke zonerne

Kontroller hullets udløbssted, fri passage, geometri og jordtype. Et andet net eller en anden teknologi kan være nødvendig. Antag ikke, at højere tryk vil skabe et ensartet slør i ethvert underlag.

Forbruget er væsentligt større end under prøven

Undersøg, om jorden har ændret sig, om der er et større hulrum eller forbindelse til et fjerntliggende område. Stop fremskrivningen af det oprindelige forbrug, og fastlæg afsnittets grænser igen.

Lækagen forsvinder, men opstår ved siden af

Vandet kan have fundet en ny vej. Vurder barrierens kontinuitet og forbindelser, før det reparerede område betragtes som færdigt.

Gelvarianten vælges efter miljøet

AcrylGel kan tilberedes med polymer eller med vand i blanding B. Det er ikke betegnelser for samme formulering. Ved slørinjektion omfatter valget fugtforhold, gelens vandbinding, forventet bevægelse og risiko for udvaskning. Varianten med vand er beskrevet til slørinjektion i ResinBaus materiale; valget bør bygge på undersøgelse af området.

Ved kraftig vandindtrængning eller store hulrum kan et trin, der begrænser materialetab, overvejes før tilførsel af hovedmaterialet. Opskumning i frit rum fortæller ikke, hvor meget produkt der bliver i jorden, eller om der dannes en sammenhængende barriere.

Forbruget er et procesresultat, ikke bevis for kontinuitet

Fastlæg materialeregnskabet fra prøveafsnittet separat for forskellige underlag. Bevar enhed, materialevariant og koncentration; kilogram produkt, liter færdig blanding og volumen af jordzonen kan ikke bruges i stedet for hinanden. En vejledende mængde pr. kvadratmeter kan ikke erstatte en prøve.

Dokumenter punkter, gennemstrømninger, pauser og korrektioner. Afleveringskontrollen omfatter hele området og dets kanter, og kontrollen bør svare til repræsentative vandforhold. Ved ændret grundvandsstand kan en vej blive aktiv, som var inaktiv under arbejdet.

RESINBAU MATERIALEVALG

Forholdene afgør materialet

AcrylGel — variant med vand →

Slørinjektionsvariant med vand i blanding B, valgt efter jordbunds- og fugtforhold. Bevar kontrol med reaktion og risiko for materialevandring.

ResinBau AcrylGel + Polymer →

Variant med polymer, når den valgte teknologi og barrierens driftsforhold kræver det. Overfør ikke hele blandingens densitet til polymeren alene.

HydroGum →

En mulig løsning ved vandstrømning og større hulrum; adgang, vand til reaktionen og metode til begrænsning af ekspansion skal bekræftes.

WaterStopper →

Indledende begrænsning af kraftig vandindtrængning eller materialetab før den egentlige tætning.

Beregn det, du kender

BEREGNERBlanding af AcrylGel →

Vælg varianten, og kontroller derefter reaktionen på en prøve under byggepladsens forhold.

BEREGNERMaterialeregnskab i liter og kilogram →

Omregn prøvens materialemængde; beregneren fastlægger ikke slørets udbredelse.

Næste skridt

LÆS VIDEREMætning inde i væggen →

Sammenlign de to metoders virkningsområder.

LÆS VIDEREJord og fundamenter →

Skeln mellem tætning og formålene bæreevne og løft.

LÆS VIDEREPrøveafsnit →

Registrer forudsætninger, observationer og kriterier for videre arbejde.

Drøft forholdene i dit projekt

Forbered tværsnit, beskrivelse af vand og bevægelse samt resultater fra tidligere prøver. ResinBau hjælper med at vælge materiale og udførelsesteknologi.
