Slørinjeksjon: barriere bak konstruksjonen

Sløret skal forbinde tettesonene på grunnsiden. Tilførselssted, materialets faktiske vei og sammenhengen ved reparasjonens grenser avgjør resultatet.

KartleggingForløp og alternativerValg og neste trinn

FØLG TEKNOLOGIEN

Slør: fra tilgang gjennom konstruksjonen til sammenhengende barriere

Sekvensen viser hele tverrsnittet, boring og klargjøring av hull og kontrollert tilførsel. Sløret skal dannes bak konstruksjonen, i grunnsonen. Det synlige pakermønsteret og materialforbruket beviser ikke alene sammenhengen.

Målsonen ligger utenfor konstruksjonen, også ved overgangen mellom vegg og plate.

01 · Tverrsnitt

Se målbarrieren bak veggen og platen

Borehullene går gjennom konstruksjonen og fører materialet til kontaktsonen mot grunnen. Det blå båndet viser målet: sammenhengende tetting bak veggen og under platen. Hjørner, gjennomføringer og randsoner krever like stor oppmerksomhet som midten av reparasjonsområdet.

AcrylGel velges ut fra blandingsvariant og fuktforhold. HydroGum kan brukes til slørinjeksjon etter individuell vurdering og prøve: fordeling, vanntilgang til reaksjonen og begrensning av skumfyllingens ekspansjon må bekreftes. Begge materialene krever sin egen teknologi.

  • Marker barrierens grenser i tverrsnittet.
  • Kartlegg mulige veier rundt sløret.
AcrylGel-varianter →HydroGum →Metning av veggstrukturen →

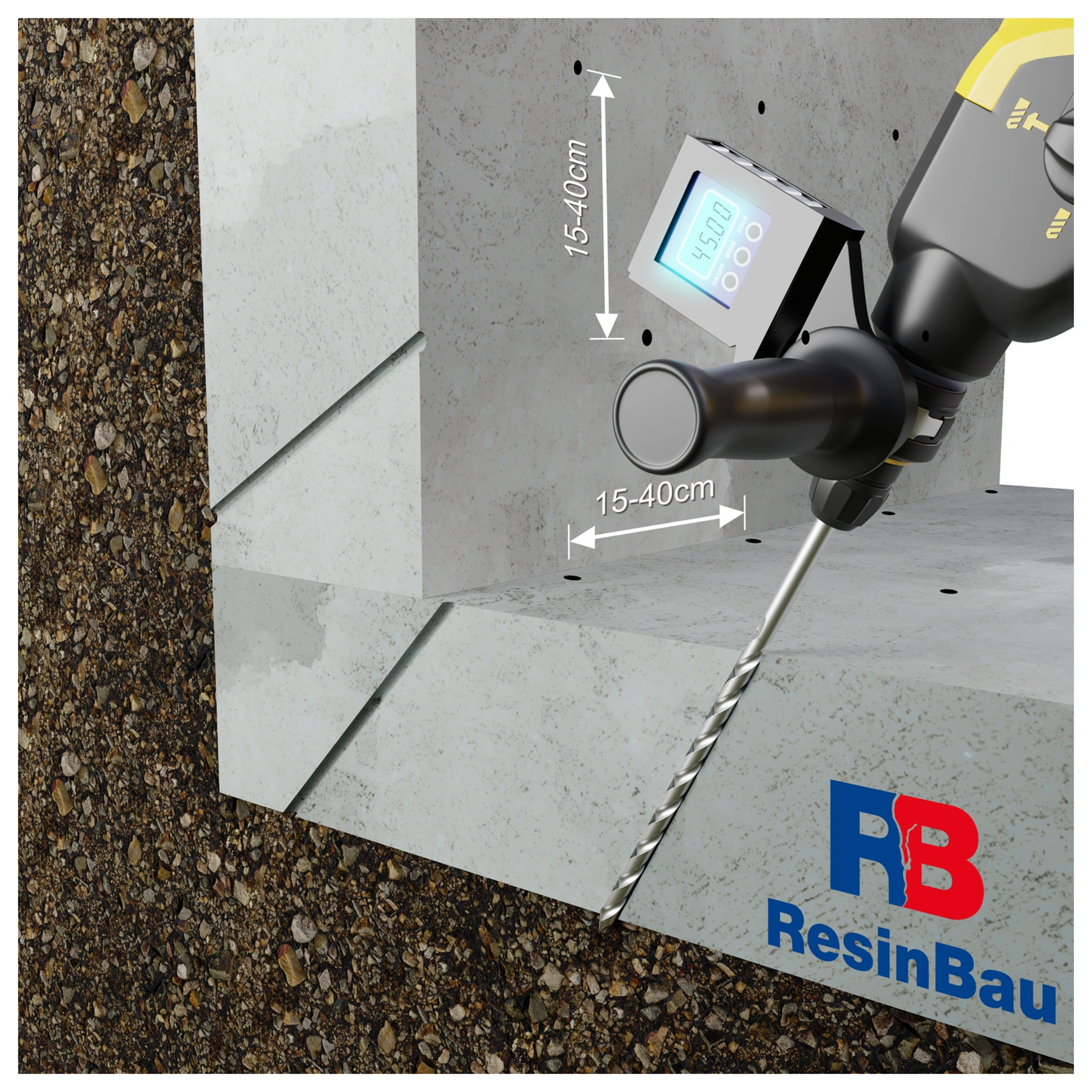

Hullets utløp avgjør virkeområdet, ikke bare inngangspunktet.

02 · Klargjøring

Lag tilførselsveien til sonen bak konstruksjonen

Hullet skal føre materialet bak konstruksjonen. Plasser det ut fra faktisk tykkelse og oppbygning, med hensyn til armering, installasjoner og retningen mot grunnsonen.

Verdiene 15–40 cm i illustrasjonen gjelder et skjematisk mønster. Avstanden må velges etter prøve i det aktuelle underlaget. Et hull som slutter inne i veggen, kan mette veggstrukturen uten at det bekrefter et slør på utsiden.

  • Bekreft hullets forløp og dybde.
  • Skill tilførselsstedet fra pakerens plassering.
Prøve av mønster og teknologi →

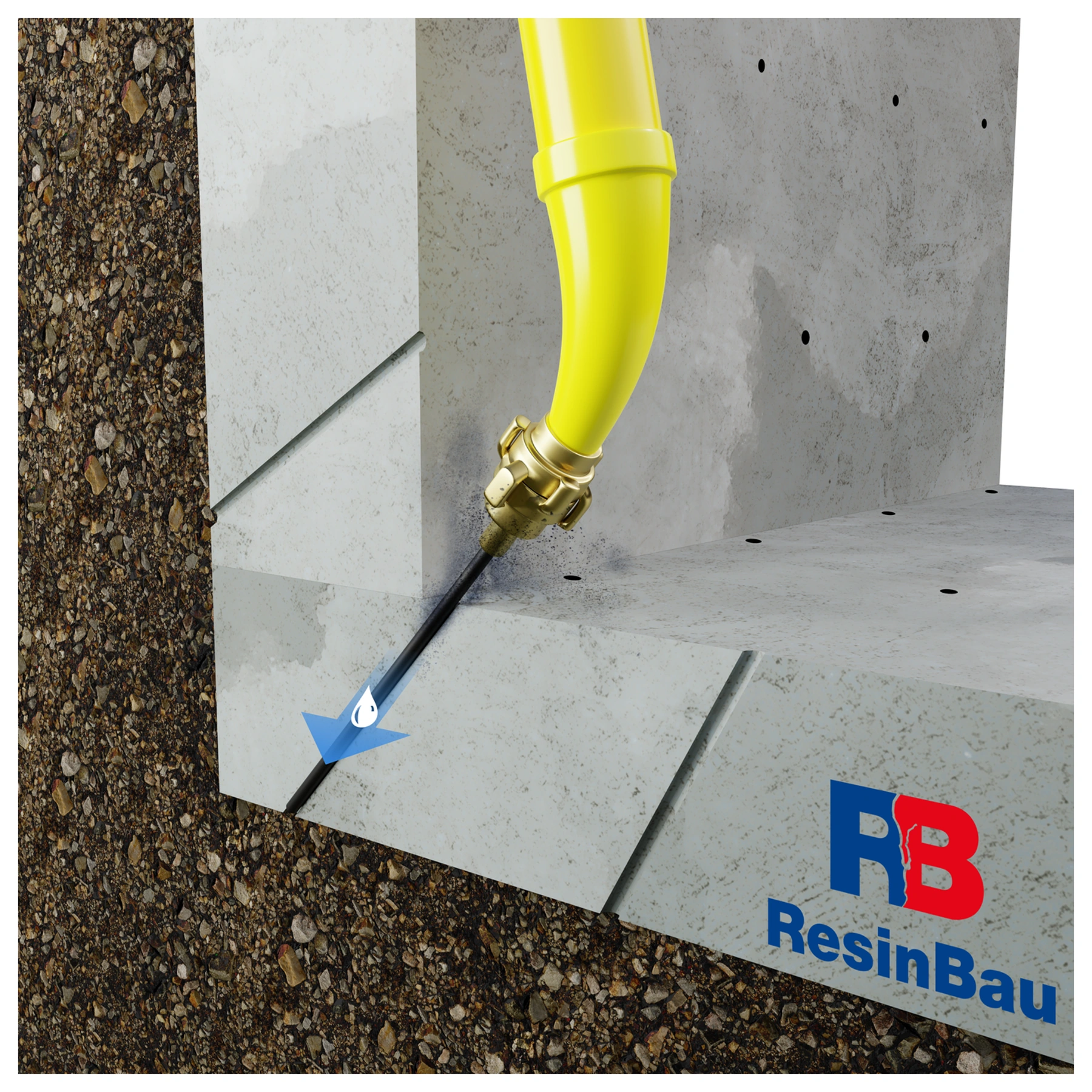

Den blå pilen i denne illustrasjonen angir vann til klargjøring av hullet.

03 · Klargjøring

Rengjør hullene og kontroller strømningsveien

Fjern borerester fra tilførselsveien. Vannspylingen skal klargjøre hullet før selve injeksjonen. Tilpass metode og intensitet til konstruksjonens og underlagets tilstand.

Kontroller fri passasje og observer hvor vannet kommer frem. Uplanlagte utløp kan vise forbindelse med et hulrom eller annet rom. Klargjøring av hullet er verken tetthetsprøve av ferdig slør eller bekreftelse på det fremtidige injeksjonsmaterialets rekkevidde.

  • Sørg for kontrollert oppsamling av utstrømning.
  • Registrer avdekkede forbindelsesveier.
Kartlegging av underlag og mulig avløp →

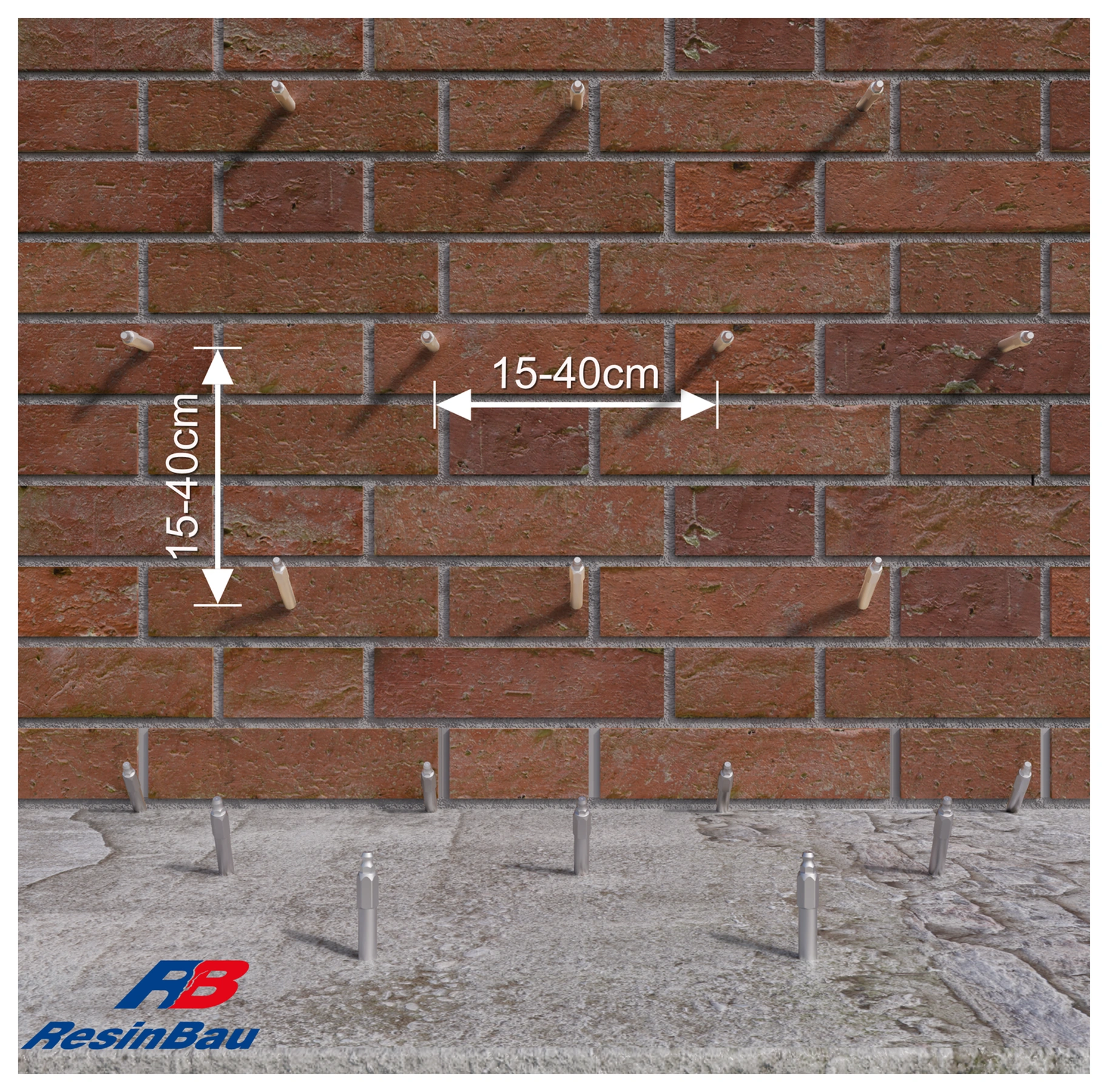

Teglmuralternativet viser tilgangspunktene; slørsonen ligger bak muren.

04 · Underlagsalternativ

Underlagsalternativ: mønster i teglmur

Planlegg tilførsels- og observasjonspunkter ut fra faktisk murverk og overgang til platen. Pakeren må sitte stabilt, og tilførselsveien skal nå sonen på utsiden. At tegl eller mørtelfuger tar imot materiale, bekrefter ikke alene et slør.

Den viste avstanden 15–40 cm er et eksempel. Tilpass den på en prøveseksjon ved å kontrollere virkningen av grunn, hulrom og mulige avløp. Denne illustrasjonen og den neste med betong viser alternative underlag, ikke to trinn i samme reparasjon.

  • Kontroller murverkets tilstand og stabil innfesting.
  • Bekreft forbindelse i sonen bak veggen.
Teknologisk prøve →

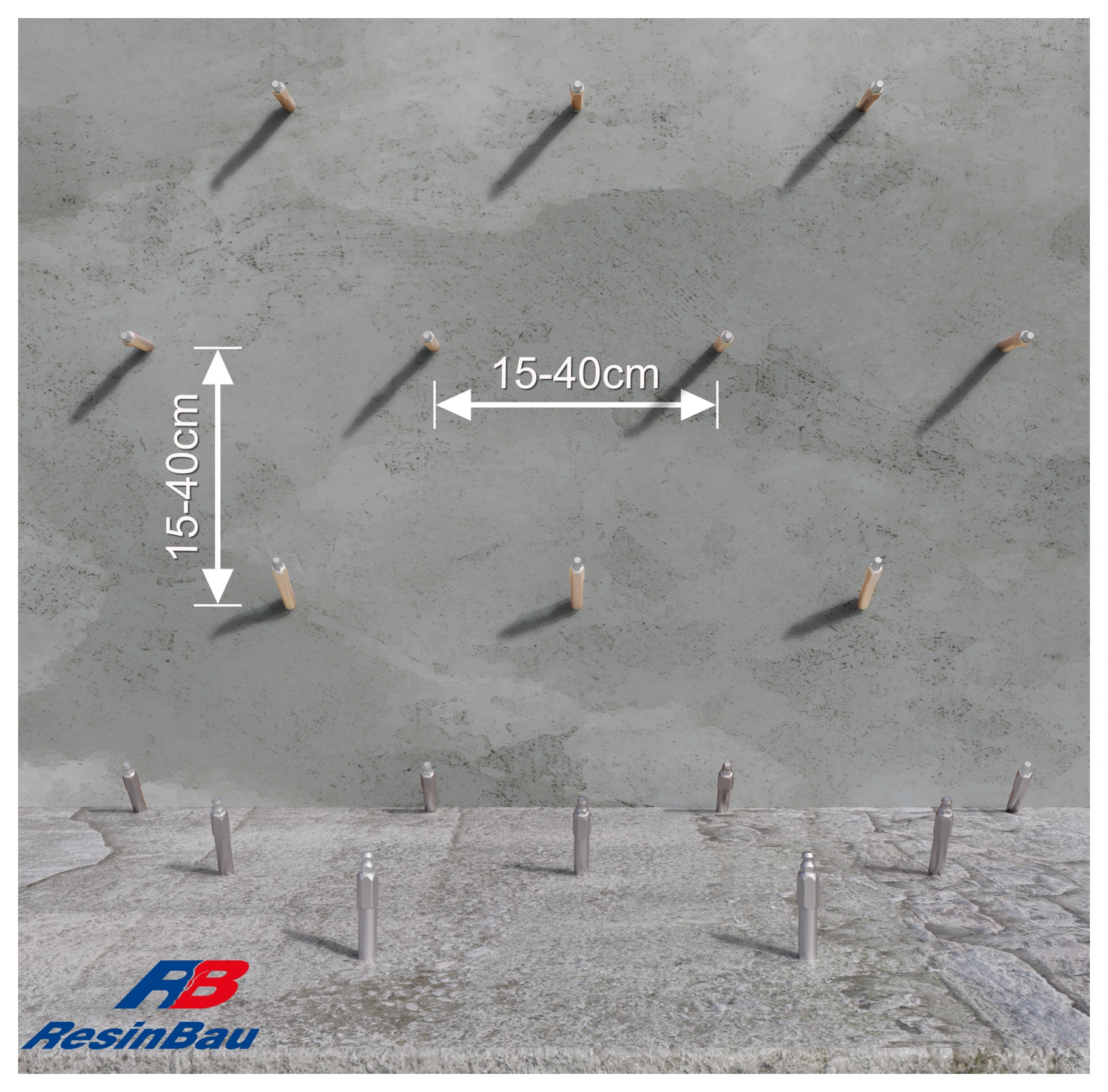

Betongalternativet krever kartlegging av konstruksjonen og sammenhengende tilgang ved vegg og plate.

05 · Underlagsalternativ

Underlagsalternativ: mønster i betong

I betong planlegges punktene med hensyn til armering, installasjoner og faktisk elementtykkelse. Ta med overgangen mellom vegg og plate slik at barrieren ikke slutter før hjørnet.

Avstanden 15–40 cm gjelder det viste alternativet. Rekkevidden bak betongen avhenger av grunnen og materialets vei, og mønsteret må derfor prøves. Dette er et alternativ til teglmur, ikke et ekstra trinn etter injeksjon av teglmur.

  • Ta hensyn til armering og installasjoner.
  • Kontroller forbindelsen mellom vertikal og horisontal del.
Prøve av mønsteret →

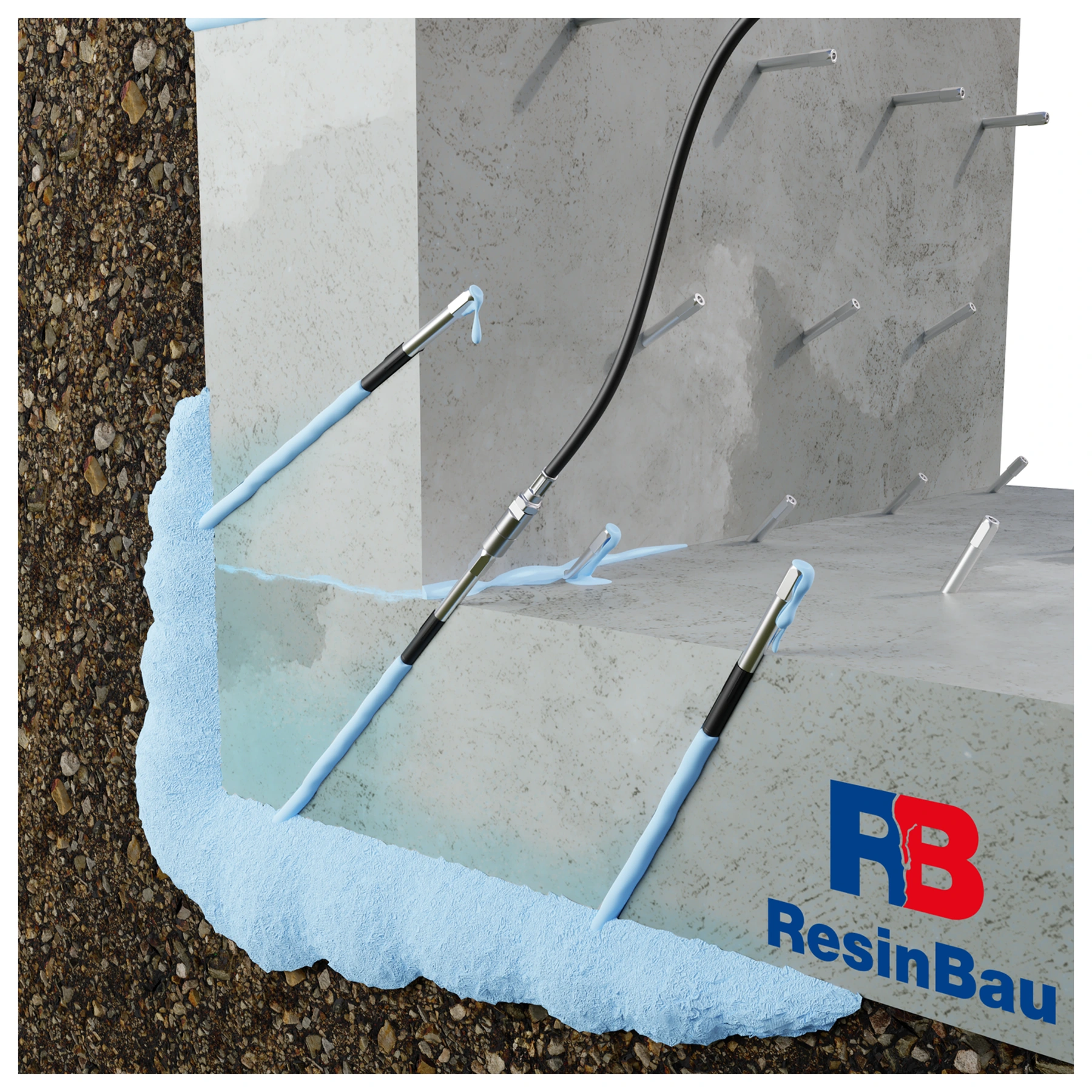

Observasjon av forbindelser gjør det mulig å sammenligne tilførselsstedet med materialets faktiske vei.

06 · Tilførsel

Tilfør materiale og observer gjennomgang

I denne illustrasjonen betyr blått tettemateriale, ikke vannet fra spylingen. Tilførsel til et valgt punkt og observasjon av nabohull viser injeksjonsmaterialets spredning. Vurder dette sammen med forbruk, tid og trykk.

Stans tilførselen og finn årsaken ved ukontrollert avløp, plutselig endret forbruk eller trykkøkning uten strømning. Reaksjonstiden skal la sonene forbindes uten at materialet unnslipper det planlagte området. Prøven avklarer denne balansen i det faktiske underlaget.

  • Registrer rekkefølge og steder for gjennomgang.
  • Kontroller drenering og andre mulige lekkasjeveier.
Styring av slørprosessen →Rengjøring etter valgt injeksjonsmateriale →

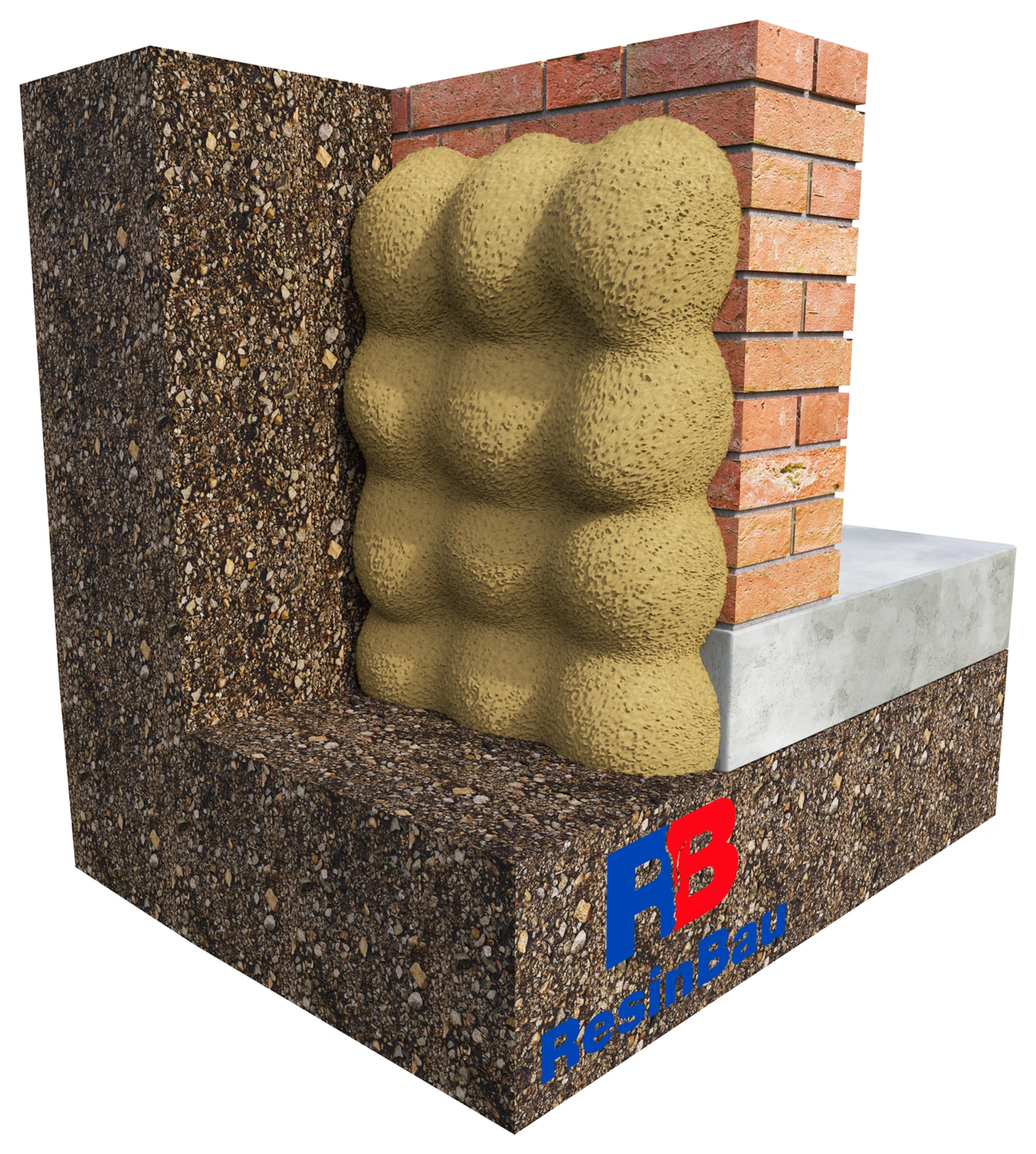

Volumfigurene viser ønsket sammenheng mellom sonene, ikke en garantert materialform i grunnen.

07 · Kontroll

Kontroller overlapp og slørets grenser

Hvert punkt skal bidra til en sammenhengende barriere. Overlappende volumfigurer viser behovet for å forbinde virkeområdene. Den faktiske formen avhenger av grunn, hulrom, vann og tilførselen; illustrasjonens farge identifiserer ikke et bestemt produkt.

Sluttkontrollen omfatter hele området, hjørner og forbindelsen til platen og tilstøtende tettesjikt. Hvis lekkasjen flytter seg, kontroller om vannet går rundt barrieren. Dokumenter supplerende arbeid og vurder tettheten under vannforhold som er representative for bruk; forbruket alene bekrefter ikke sammenheng.

  • Kontroller barrierens grenser og forbindelser.
  • Skill materialregnskap fra dokumentasjon av tetthet.
Sluttkontroll av sløret →Grunn: andre injeksjonsmål →

Hvor skal barrieren dannes?

Injeksjonssløret dannes utenfor veggen eller platen, vanligvis i kontaktsonen mellom konstruksjon og grunn. Materialet tilføres gjennom konstruksjonen fra tilgjengelig side. Løsningen kan vurderes når utvendig tettesjikt er vanskelig å gjenopprette og kartleggingen gjør kontrollert tetting mulig.

Dette er et annet mål enn metning av veggstrukturen. Hvis materialet blir i murverkets porer og fuger, betyr det ikke at en barriere er dannet bak muren. Bestem målsonen i tverrsnittet før valg av borelengder og materialvolum.

Grunnen er ingen ensartet støpeform

Kartlegg grunntype og lagdeling, hulrom ved konstruksjonen, vannstand og mulige avløpssteder. Tilbakefylling, spalten ved veggen og kohesjonsjord kan ta imot materialet svært forskjellig. I drenering eller åpne hulrom kan det bevege seg langt utenfor det planlagte området.

Marker slørets grenser: overgang mellom vegg og plate, hjørner, gjennomføringer og tilstøtende tettesjikt. En barriere som slutter før en slik detalj, lar vannet gå rundt. Reparasjonsomfanget bør bygge på tilførselsveien, ikke bare den våte flekkens areal.

Mønsteret fastsettes gjennom en prøve

Velg en strekning med representativt underlag og en viktig grensedetalj. Hullene skal nå sonen bak konstruksjonen; utførelsen må ta hensyn til armering, installasjoner og faktisk tverrsnitt. Rengjør tilførselsveien, monter pakere og klargjør kontrollert oppsamling av utstrømning.

Sammenlign materialmengde, tilførselstid, gjennomgang mellom punkter og vannets oppførsel under prøven. Kontroller også drenering og andre uplanlagte steder for materiale. Bruk dette til å tilpasse avstand, rekkefølge, reaksjonstid og seksjonsstørrelse.

To ulike grunner til å endre teknologi

Gelen renner bort før den binder

Det kan finnes en åpen lekkasjevei, eller reaksjonstiden kan være for lang i forhold til strømningen. Kartlegg veien, begrens den eller velg et forbehandlingstrinn. Raskere reaksjon uten kartlegging kan bare stenge det nærmeste punktet.

Materialet forbinder ikke sonene

Kontroller hullets utløpssted, fri passasje, geometri og grunntype. Et annet mønster eller en annen teknologi kan være nødvendig. Ikke anta at høyere trykk skaper et jevnt slør i alle underlag.

Forbruket er langt større enn i prøven

Se etter endret grunn, en kaverne eller forbindelse til et fjernt hulrom. Stans ekstrapolering av opprinnelig forbruk og fastsett seksjonens grenser på nytt.

Lekkasjen forsvinner, men dukker opp ved siden av

Vannet kan ha funnet en ny vei. Vurder barrierens sammenheng og forbindelser før reparasjonsområdet regnes som ferdig.

Gelvarianten velges ut fra miljøet

AcrylGel kan tilberedes med polymer eller vann i blanding B. Dette er ikke navn på samme formulering. Ved slørinjeksjon omfatter valget fuktforhold, vannretensjon i gelen, forventet bevegelse og utvaskingsfare. Vannvarianten er beskrevet for slør i ResinBau-materialet; valget skal bygge på kartlegging av sonen.

Ved kraftig vanntilførsel eller store hulrom kan et trinn som begrenser materialtap vurderes før hovedmaterialet tilføres. Oppskumming i fritt rom sier ikke hvor mye produkt som blir i grunnen eller om en sammenhengende barriere dannes.

Forbruk er et prosessresultat, ikke bevis på sammenheng

Fastsett materialregnskap fra prøvestrekningen separat for ulike underlag. Behold enhet, variant og konsentrasjon; kilogram produkt, liter ferdig blanding og sonevolum i grunnen kan ikke brukes om hverandre. En veiledende mengde per kvadratmeter kan ikke erstatte en prøve.

Dokumenter punkter, gjennomganger, pauser og korrigeringer. Sluttkontrollen omfatter hele sonen og randsonene, og kontrollen bør gjenspeile representative vannforhold. Endret vannstand kan avdekke en vei som var inaktiv under arbeidet.

MATERIALVALG FRA RESINBAU

Materialet velges ut fra forholdene

ResinBau AcrylGel + Polymer →

Variant med polymer når valgt teknologi og barrierens driftsforhold tilsier det. Ikke bruk hele blandingens tetthet for polymeren alene.

HydroGum →

Mulig løsning ved vannstrømning og større hulrom; krever bekreftet tilgang, vann til reaksjonen og begrensning av ekspansjonen.

WaterStopper →

Innledende begrensning av kraftig vanntilførsel eller materialtap før hovedtettingen.

Beregn det du kjenner

KALKULATORBlanding av AcrylGel →

Velg variant og kontroller deretter reaksjonen på en prøve under byggeplassens forhold.

KALKULATORMaterialregnskap liter–kilogram →

Regn om materiale fra prøven; kalkulatoren angir ikke slørets rekkevidde.

Neste trinn

LES VIDEREMetning inne i veggen →

Sammenlign de to metodenes virkeområder.

LES VIDEREGrunn og fundamenter →

Skill tetting fra bæreevne og løfting.

LES VIDEREPrøvestrekning →

Registrer forutsetninger, observasjoner og kriterier for videre arbeid.
