CUNOȘTINȚE · APĂ ȘI SUBTERAN

Injectare în cortină: barieră în spatele construcției

Cortina trebuie să conecteze zonele de etanșare dinspre teren. Reușita depinde de locul introducerii, traseul real al materialului și continuitatea la limitele reparației.

Evaluare Traseu și variante Selectare și pasul următor

URMĂREȘTE TEHNOLOGIA

Cortina: de la accesul prin elementul de construcție la bariera continuă

Secvența prezintă secțiunea completă, executarea și pregătirea găurilor și apoi injectarea controlată. Cortina trebuie să se formeze în spatele construcției, în zona terenului. Rețeaua vizibilă de packere și consumul de material nu reprezintă singure dovada continuității ei.

Secțiune prin zidărie de cărămidă, piatră și beton conectate cu placa; bariera albastră se află dinspre teren. — Zona țintă se află în afara elementului de construcție, inclusiv la îmbinarea peretelui cu placa.

01 · Secțiune

Vezi bariera țintă în spatele peretelui și plăcii

Forajele traversează construcția și conduc materialul în zona de contact cu terenul. Banda albastră arată scopul: conectarea etanșării din spatele peretelui și de sub placă. Colțurile, traversările și marginile necesită aceeași atenție ca centrul suprafeței reparate.

AcrylGel se selectează ținând cont de varianta amestecului și de umiditate. HydroGum este o posibilă opțiune pentru cortină după selectare individuală și o probă: trebuie confirmate distribuirea, accesul apei pentru reacție și limitarea expansiunii umplerii spumate. Ambele materiale necesită tehnologia lor corespunzătoare.

Indică limitele barierei pe secțiune.
Identifică posibilele trasee de ocolire a cortinei.

Variante AcrylGel →HydroGum →Impregnarea structurii peretelui →

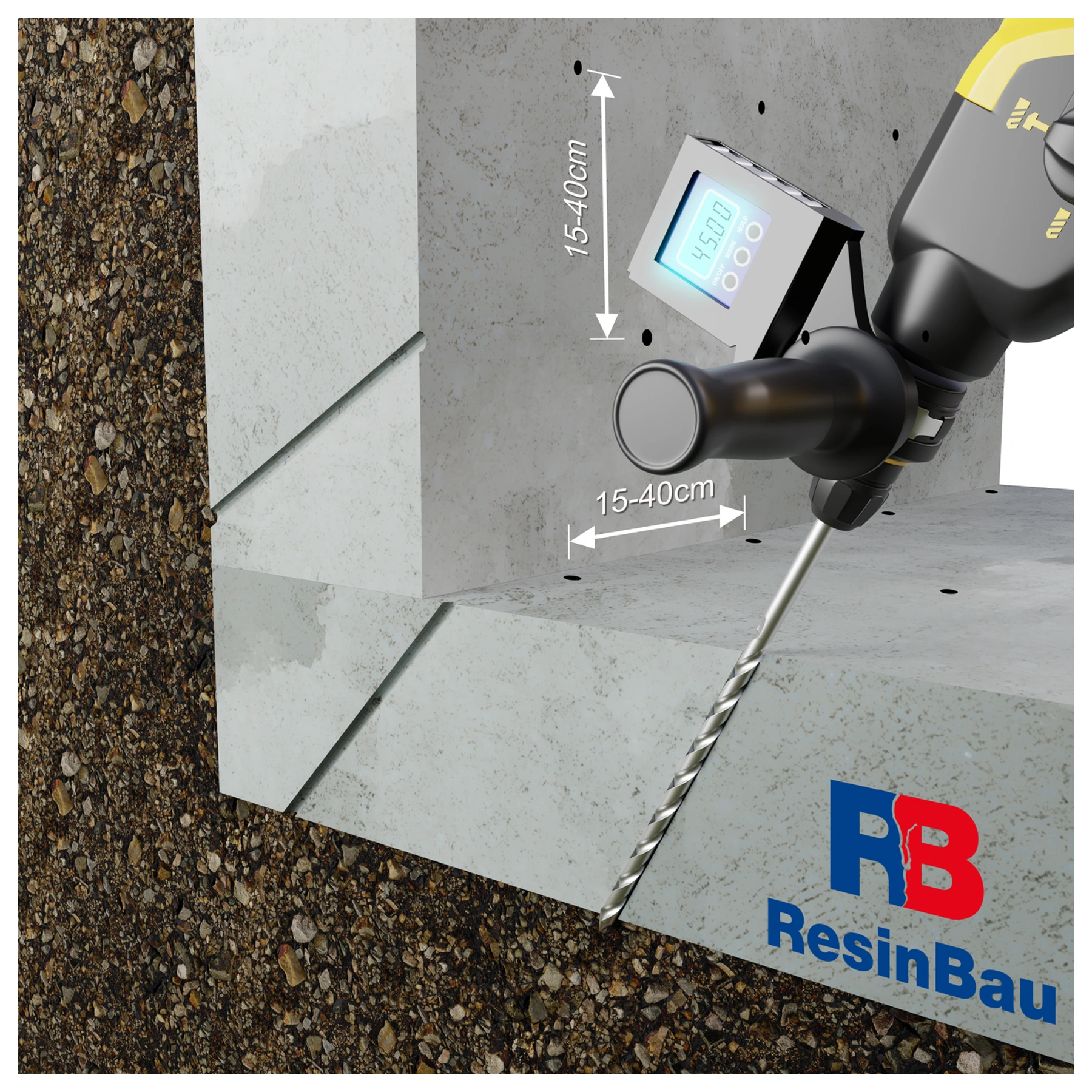

Foraje în perete și placă, conduse până în terenul de pe cealaltă parte a elementului de construcție. — Locul acțiunii este determinat de ieșirea găurii, nu doar de punctul de intrare.

02 · Pregătire

Execută traseul de injectare până în zona din spatele construcției

Gaura trebuie să conducă materialul în spatele elementului de construcție. Traseaz-o pe baza grosimii și alcătuirii reale a construcției, ținând cont de armătură, instalații și direcția accesului la zona de teren.

Valorile 15–40 cm vizibile în ilustrație se referă la o rețea orientativă. Alegerea distanței necesită o probă în suportul respectiv. O gaură care se termină în interiorul peretelui îi poate impregna structura, ceea ce nu confirmă formarea cortinei pe partea exterioară.

Confirmă traseul și adâncimea găurii.
Separă locul introducerii de poziția packerului.

Proba rețelei și tehnologiei →

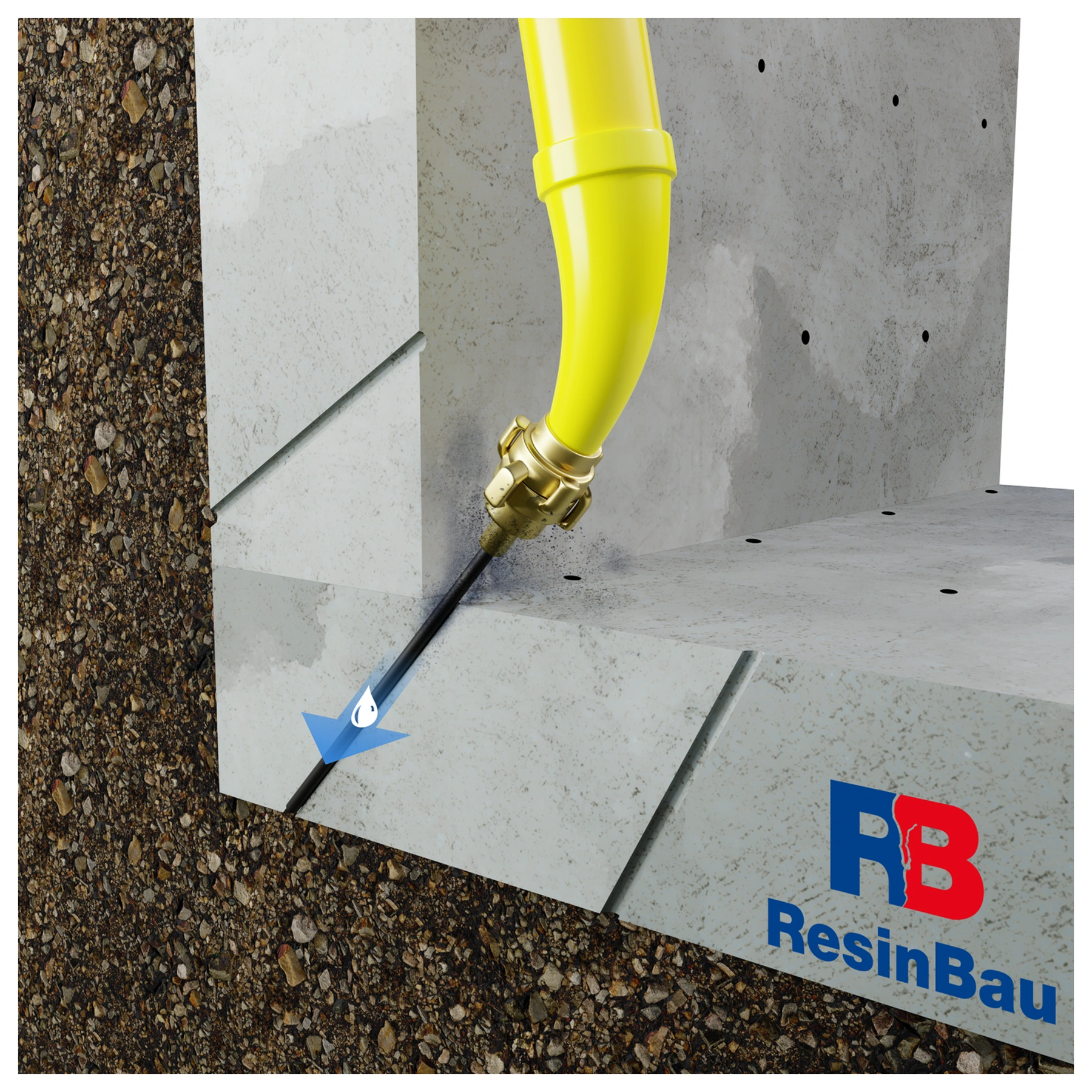

Clătirea găurii cu apă; săgeata albastră duce la ieșirea ei exterioară. — Săgeata albastră de pe această planșă reprezintă apa pentru pregătirea găurii.

03 · Pregătire

Curăță găurile și verifică traseul de curgere

Îndepărtează resturile de forare din traseul de injectare. Clătirea cu apă trebuie să pregătească gaura înainte de injectarea propriu-zisă. Adaptează metoda și intensitatea la starea construcției și a suportului.

Verifică dacă traseul este liber și observă unde apare apa. Evacuările neplanificate pot indica legătura cu un gol sau alt spațiu. Pregătirea găurii nu este o probă de etanșeitate a cortinei finalizate și nici o confirmare a extinderii viitorului material injectat.

Asigură colectarea controlată a scurgerilor.
Înregistrează căile de comunicare descoperite.

Evaluarea terenului și a evacuării posibile →

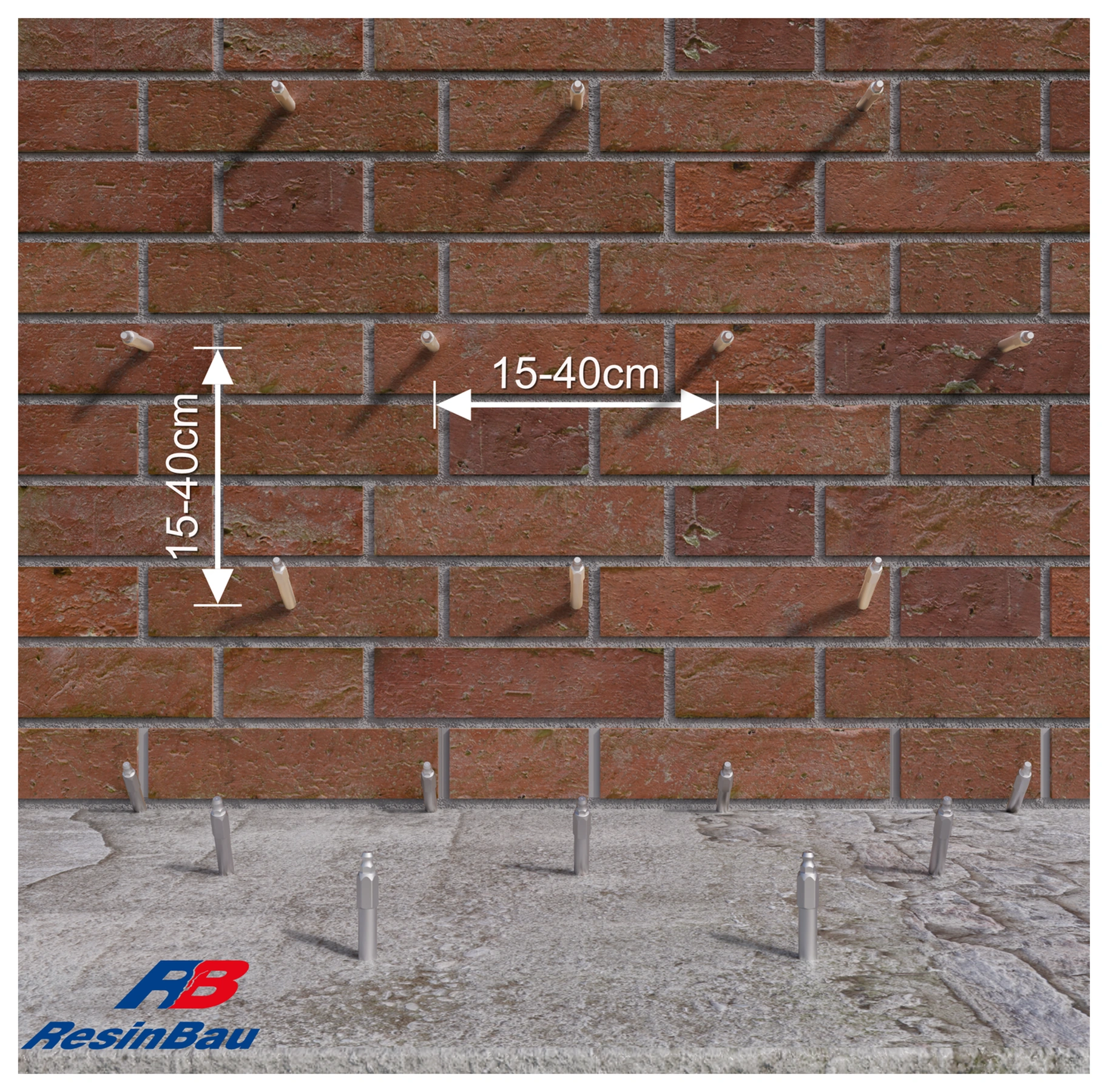

Vedere a packerelor dinspre zidăria de cărămidă și continuarea punctelor pe placă. — Varianta zidăriei de cărămidă arată punctele de acces; zona cortinei se află în spatele zidăriei.

04 · Variantă de suport

Variantă de suport: rețea pe zidărie de cărămidă

Planifică punctele de injectare și observare în raport cu zidăria reală și îmbinarea cu placa. Montarea packerului trebuie să fie stabilă, iar traseul de injectare trebuie să ajungă în zona exterioară. Simpla absorbție a materialului de către cărămizi sau rosturi nu confirmă formarea cortinei.

Distanța vizibilă de 15–40 cm este un exemplu. Alege-o pe o secțiune de probă, verificând influența terenului, a golurilor și a evacuărilor posibile. Această planșă și următoarea, cu beton, sunt alternative de suport, nu două etape ale unei singure reparații.

Verifică starea zidăriei și stabilitatea montării.
Confirmă comunicarea în zona din spatele peretelui.

Probă tehnologică →

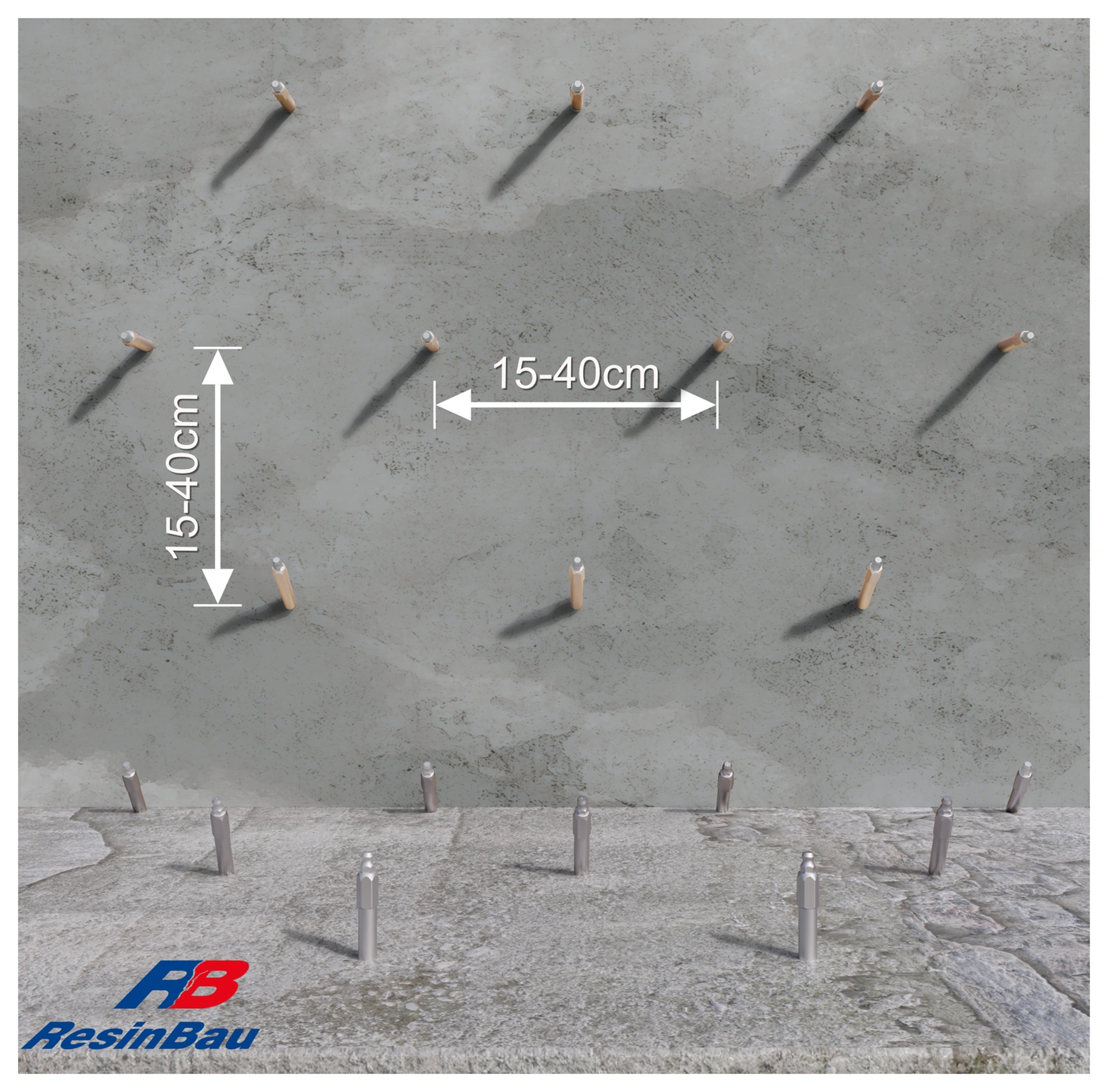

Vedere a packerelor dinspre peretele de beton și placă, cu o distanță orientativă între puncte. — Varianta betonului necesită evaluarea construcției și a continuității accesului lângă perete și placă.

05 · Variantă de suport

Variantă de suport: rețea pe beton

În beton, planifică punctele ținând cont de armătură, instalații și grosimea reală a elementului. Include și îmbinarea peretelui cu placa, pentru ca bariera să nu se termine înainte de colț.

Distanța de 15–40 cm aparține variantei prezentate. Extinderea în spatele betonului depinde de teren și de traseul materialului, de aceea rețeaua se verifică printr-o probă. Această vedere este o alternativă la zidăria de cărămidă; nu reprezintă o etapă suplimentară după injectarea ei.

Ține cont de armătură și instalații.
Verifică legătura dintre partea verticală și cea orizontală.

Proba rețelei →

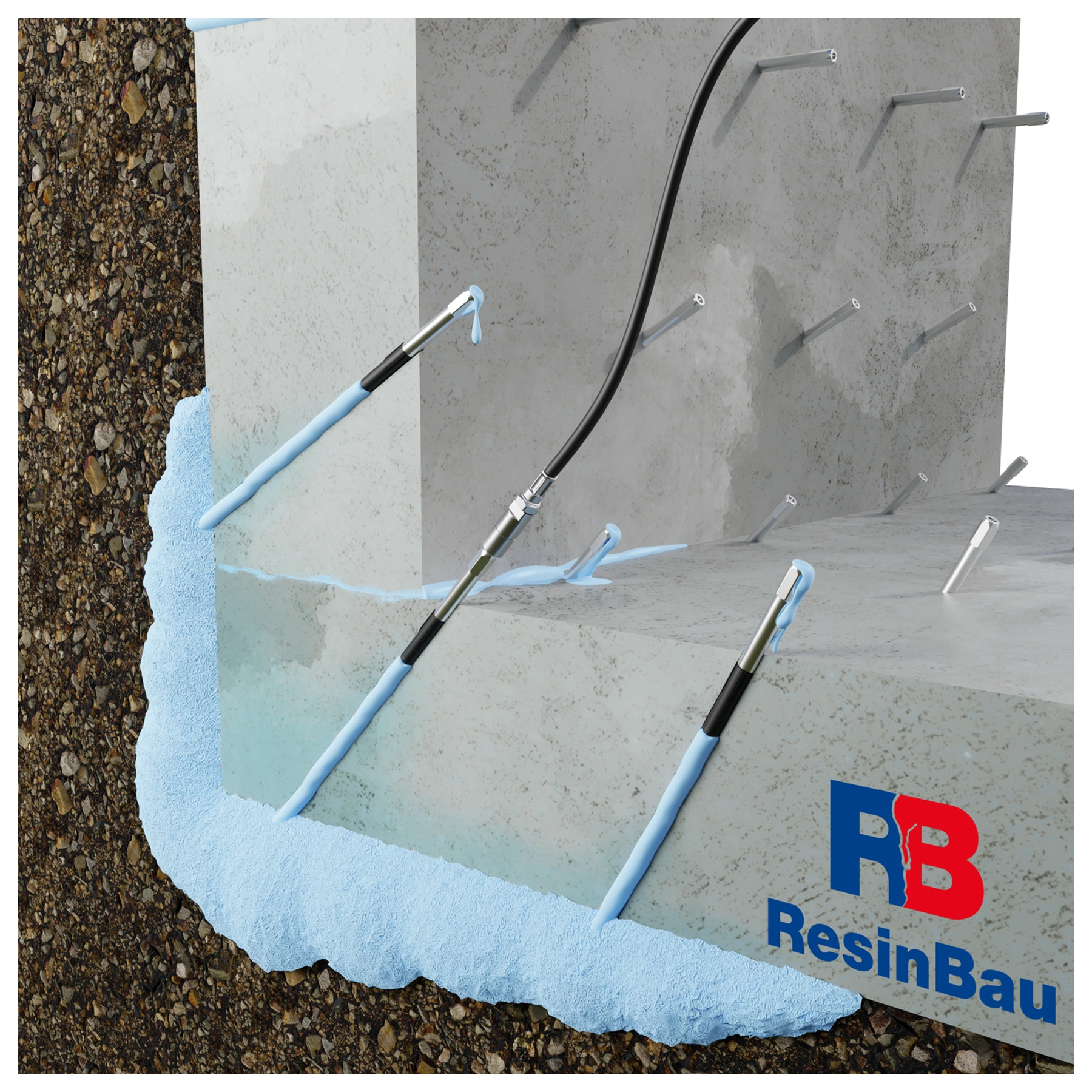

Injectare în packer, zonă albastră dinspre teren și scurgeri de material în punctele deschise vecine. — Observarea comunicării permite compararea locului introducerii cu traseul real al materialului.

06 · Injectare

Injectează materialul și urmărește trecerile

Pe planșă, culoarea albastră reprezintă deja materialul de etanșare, nu apa din etapa de clătire. Injectarea în punctul ales și observarea găurilor vecine ajută la urmărirea răspândirii materialului injectat. Corelează aceste observații cu consumul, timpul și presiunea.

La evacuare necontrolată, schimbare bruscă a consumului sau creșterea presiunii fără debit, oprește injectarea și stabilește cauza. Timpul de reacție trebuie să permită conectarea zonelor, dar nu pierderea materialului în afara ariei planificate. Proba servește la stabilirea acestui echilibru în terenul real.

Înregistrează ordinea și locurile trecerilor.
Verifică drenurile și alte posibile căi de pierdere.

Controlul procesului cortinei →Curățarea după materialul injectat selectat →

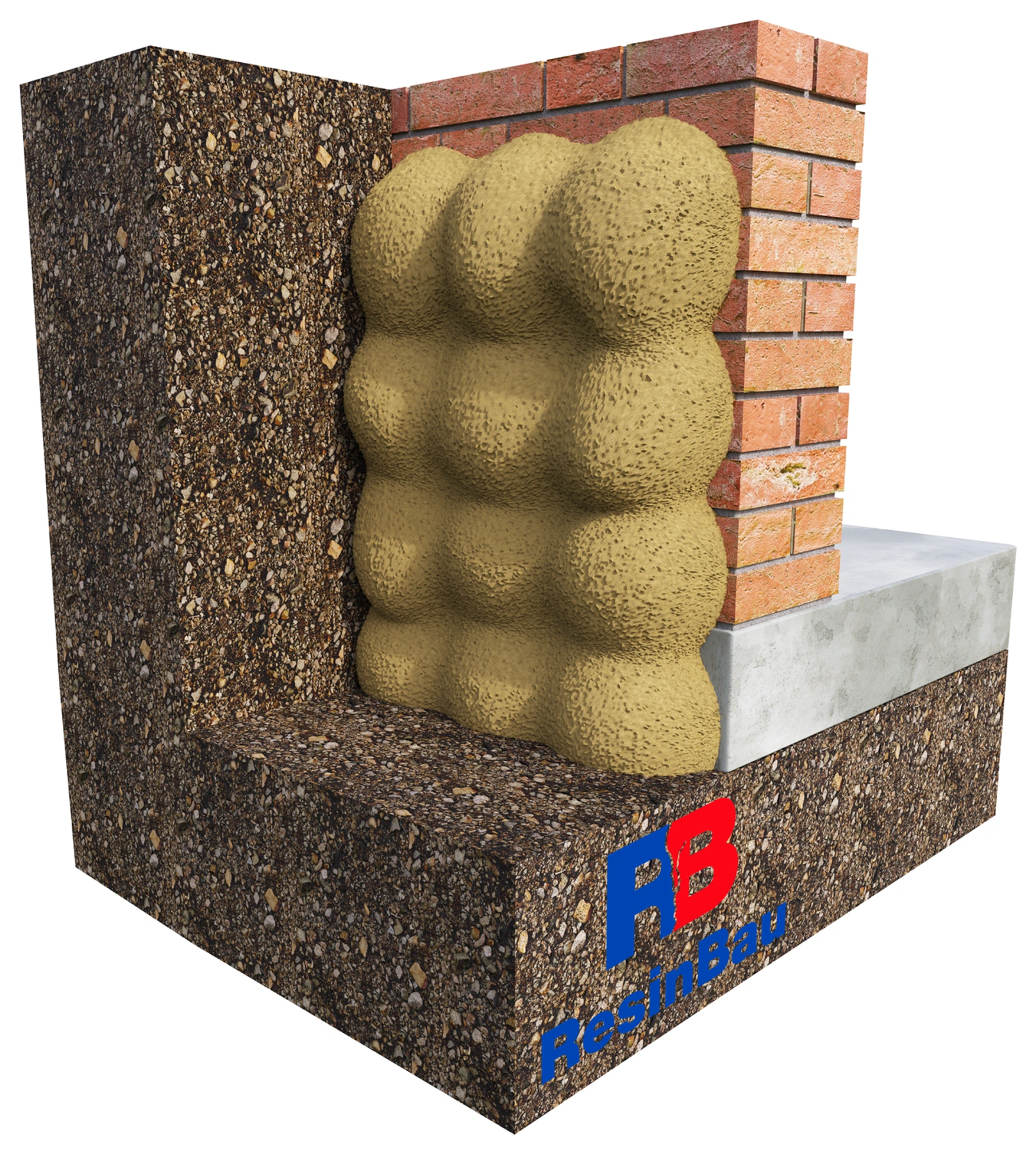

Vedere dinspre teren cu zone galbene de material suprapuse în spatele peretelui. — Volumele arată continuitatea intenționată a zonelor, nu forma garantată a materialului în teren.

07 · Control

Verifică conectarea zonelor atinse și limitele cortinei

Fiecare punct trebuie să participe la formarea unei bariere continue. Volumele suprapuse din desen ajută la înțelegerea necesității conectării zonelor atinse. Forma reală depinde de teren, goluri, apă și modul de injectare; culoarea ilustrației nu identifică un produs concret.

Recepția include întreaga arie, colțurile, îmbinarea cu placa și cu hidroizolațiile vecine. Dacă infiltrația se mută alături, verifică posibilitatea ocolirii barierei. Documentează completările și evaluează etanșeitatea în condiții de apă reprezentative pentru exploatare; consumul singur nu confirmă continuitatea.

Verifică limitele și îmbinările barierei.
Separă bilanțul materialului de dovada etanșeității.

Recepția cortinei →Teren: alte scopuri ale injectării →

Unde trebuie să se formeze bariera?

Cortina de injectare se formează în afara peretelui sau plăcii, cel mai adesea în zona de contact a construcției cu terenul. Injectarea se face prin elementul de construcție dinspre partea accesibilă. Soluția poate fi luată în considerare acolo unde refacerea hidroizolației din exterior este dificilă, iar evaluarea permite planificarea unei etanșări controlate.

Acesta este un scop diferit față de impregnarea structurii peretelui. Dacă materialul rămâne în porii și rosturile zidăriei, aceasta nu înseamnă încă formarea unei bariere în spatele ei. Stabilește zona țintă pe secțiune înainte de alegerea lungimii găurilor și volumului materialului.

Terenul nu este o matriță uniformă

Identifică tipul și stratificația terenului, golurile de lângă construcție, nivelul apei și locurile posibile de evacuare. Umplutura de pământ, spațiul de lângă perete și terenul coeziv pot primi materialul în moduri complet diferite. Într-un dren sau gol neînchis, acesta se poate deplasa mult în afara ariei planificate.

Marchează limitele cortinei: îmbinarea peretelui cu placa, colțurile, traversările și hidroizolațiile vecine. O barieră care se termină înainte de un asemenea detaliu lasă apei posibilitatea de ocolire. Aria reparației trebuie să rezulte din traseul aportului de apă, nu doar din suprafața petei umede.

Rețeaua se stabilește printr-o probă

Alege un tronson care include un teren reprezentativ și un detaliu important de margine. Găurile trebuie să ajungă în zona din spatele construcției; executarea lor trebuie să țină cont de armătură, instalații și secțiunea reală. Curăță traseul de injectare, montează packerele și pregătește colectarea controlată a scurgerilor.

În timpul probei, compară cantitatea de material, timpul de injectare, trecerile între puncte și comportamentul apei. Verifică și dacă materialul apare în drenuri sau în alte locuri neplanificate. Pe această bază, ajustează distanța, ordinea, timpul de reacție și mărimea secțiunii.

Două motive diferite pentru schimbarea tehnologiei

Gelul se scurge înainte de priză

Poate exista o cale deschisă de pierdere sau un timp de reacție prea lung în raport cu debitul. Identifică această cale, limiteaz-o sau alege o etapă preliminară. O reacție mai rapidă fără evaluare poate închide doar punctul cel mai apropiat.

Materialul nu conectează zonele

Verifică locul ieșirii găurii, dacă traseul este liber, geometria și tipul terenului. Poate fi necesară o altă rețea sau tehnologie. Nu presupune că o presiune mai mare va forma o cortină uniformă în orice teren.

Consumul este mult mai mare decât în probă

Caută o schimbare a terenului, o cavernă sau o legătură cu un spațiu îndepărtat. Oprește extrapolarea consumului inițial și stabilește din nou limitele secțiunii.

Infiltrația dispare, dar apare alături

Este posibil ca apa să fi găsit o nouă cale. Evaluează continuitatea barierei și îmbinările ei înainte de a considera finalizată zona reparată.

Varianta gelului se selectează pentru mediu

AcrylGel poate fi preparat cu polimer sau cu apă în amestecul B. Acestea nu sunt denumiri ale aceleiași formule. Pentru cortină, selectarea include condițiile de umiditate, retenția apei în gel, mișcarea așteptată și riscul de spălare. Varianta cu apă este descrisă pentru cortine în materialele ResinBau; alegerea ei trebuie să rezulte din evaluarea zonei.

La aflux intens sau goluri mari, poate fi luată în considerare o etapă de limitare a pierderii, urmată de injectarea materialului principal. Spumarea în spațiu liber nu indică cât produs va rămâne în teren sau dacă se va forma o barieră continuă.

Consumul este rezultatul procesului, nu dovada continuității

Stabilește bilanțul din tronsonul de probă separat pentru terenuri diferite. Păstrează unitatea, varianta și concentrația materialului; kilogramele de produs, litrii de amestec gata preparat și volumul zonei din teren nu sunt interschimbabile. Cantitatea orientativă pe metru pătrat nu poate înlocui proba.

Documentează punctele, trecerile, pauzele și corecțiile. Recepția include întreaga zonă și marginile ei, iar controlul trebuie să corespundă unor condiții de apă reprezentative. La schimbarea nivelului apelor se poate evidenția o cale care era inactivă în timpul lucrărilor.

SELECTARE RESINBAU

Calculează ceea ce cunoști

CALCULATORAmestecarea AcrylGel →

Alege varianta, apoi verifică reacția pe o probă în condițiile șantierului.

CALCULATORBilanț litri–kilograme →

Convertește materialul din probă; calculatorul nu stabilește extinderea cortinei.

Pasul următor

CITEȘTE ÎN CONTINUAREImpregnarea interiorului peretelui →

Compară zona de acțiune a ambelor metode.

CITEȘTE ÎN CONTINUARETeren și fundații →

Separă etanșarea de obiectivele de capacitate portantă și ridicare.

CITEȘTE ÎN CONTINUARETronson de probă →

Înregistrează ipotezele, observațiile și criteriile continuării lucrării.
