Perde enjeksiyonu: yapı arkasında bariyer

Perde, zemin tarafındaki sızdırmazlık bölgelerini birleştirmelidir. Başarıyı besleme yeri, malzemenin gerçek yolu ve onarım sınırlarındaki süreklilik belirler.

İnceleme Güzergâh ve seçenekler Seçim ve sonraki adım

UYGULAMA YÖNTEMİNİ İZLEYİN

Perde: yapı elemanından geçişten kesintisiz bariyere

Sıralama, tüm kesitten deliklerin açılması ve hazırlanmasına, ardından kontrollü beslemeye ilerler. Perde yapının arkasında, zemin bölgesinde oluşmalıdır. Görünen paker ağı ve malzeme tüketimi tek başına sürekliliğinin kanıtı değildir.

Döşemeyle birleşen tuğla duvar, taş duvar ve betonun kesiti; mavi bariyer zemin tarafında uzanır. — Hedef bölge yapı elemanının dışındadır; duvar ile döşeme birleşimi de buna dâhildir.

01 · Kesit

Duvar ve döşeme arkasındaki hedef bariyeri görün

Delikler yapıdan geçerek malzemeyi zemin temas bölgesine ulaştırır. Mavi şerit hedefi gösterir: duvar arkasındaki ve döşeme altındaki sızdırmazlığın birleşmesi. Köşeler, geçişler ve kenarlar, onarılan yüzeyin ortası kadar dikkat gerektirir.

AcrylGel, karışım seçeneği ve nem dikkate alınarak seçilir. HydroGum, özel seçim ve denemeden sonra perde için olası bir seçenektir: dağılım, reaksiyon için suya erişim ve köpüklü dolgunun genleşmesinin sınırlandırılması doğrulanmalıdır. Her iki malzeme de kendine uygun uygulama yöntemi gerektirir.

Bariyer sınırlarını kesitte gösterin.
Perdenin çevresinden dolaşabilecek olası yolları belirleyin.

AcrylGel seçenekleri →HydroGum →Duvar yapısının doyurulması →

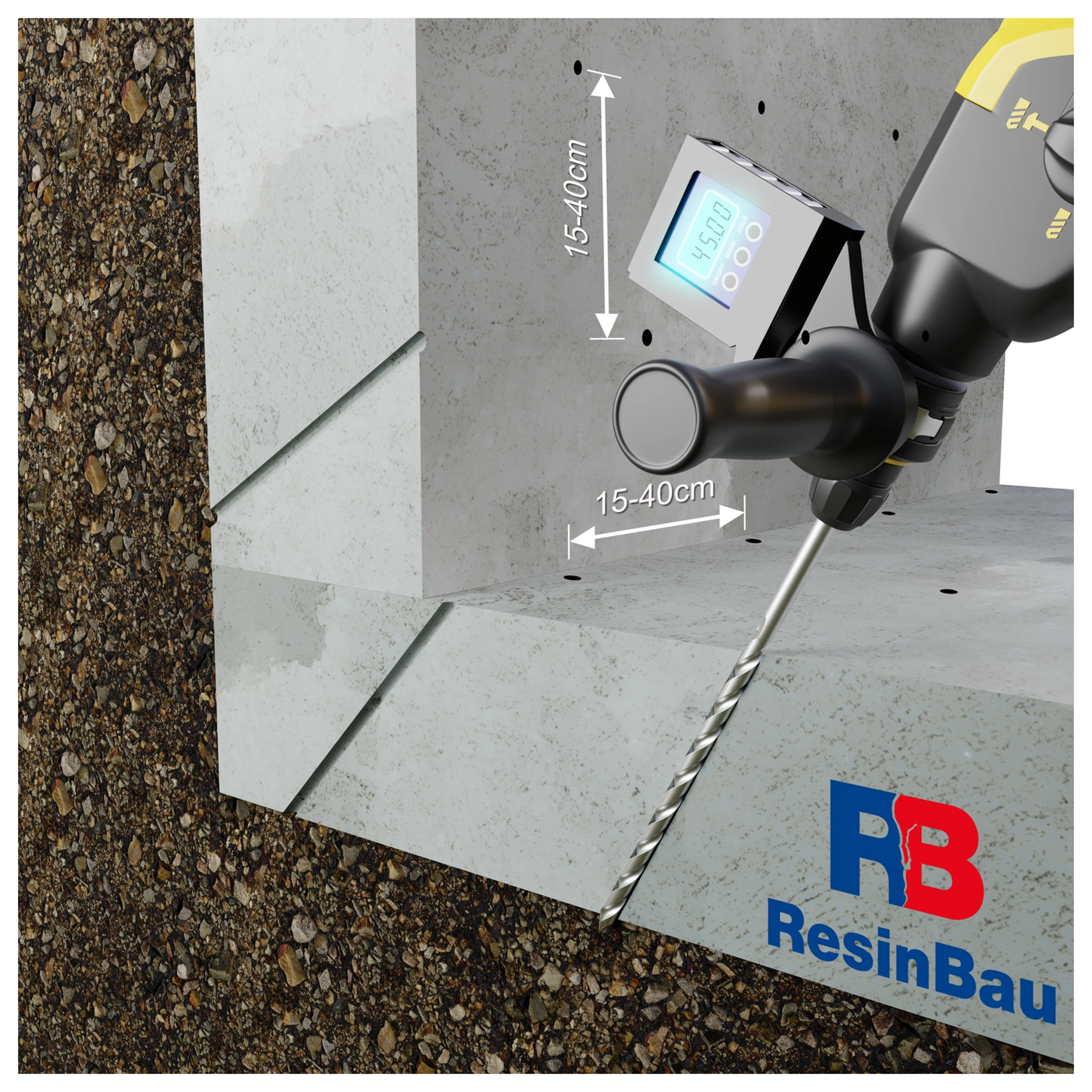

Duvar ve döşemede, yapı elemanının diğer tarafındaki zemine yönlendirilen delikler. — Etki yerini yalnızca giriş noktası değil, deliğin çıkışı belirler.

02 · Hazırlık

Yapı arkasındaki bölgeye besleme yolunu oluşturun

Delik malzemeyi yapı elemanının arkasına ulaştırmalıdır. Donatıyı, tesisatı ve zemin bölgesine erişim yönünü dikkate alarak gerçek kalınlık ve yapı düzenine göre konumunu belirleyin.

Çizimde görülen 15–40 cm değerleri temsili ağa aittir. Aralık seçimi ilgili alt yüzeyde deneme gerektirir. Duvarın içinde biten delik, duvar yapısını doyurabilir; bu dış tarafta perde oluştuğunu doğrulamaz.

Deliğin güzergâhını ve derinliğini doğrulayın.
Besleme yerini paker konumundan ayırın.

Ağ ve yöntem denemesi →

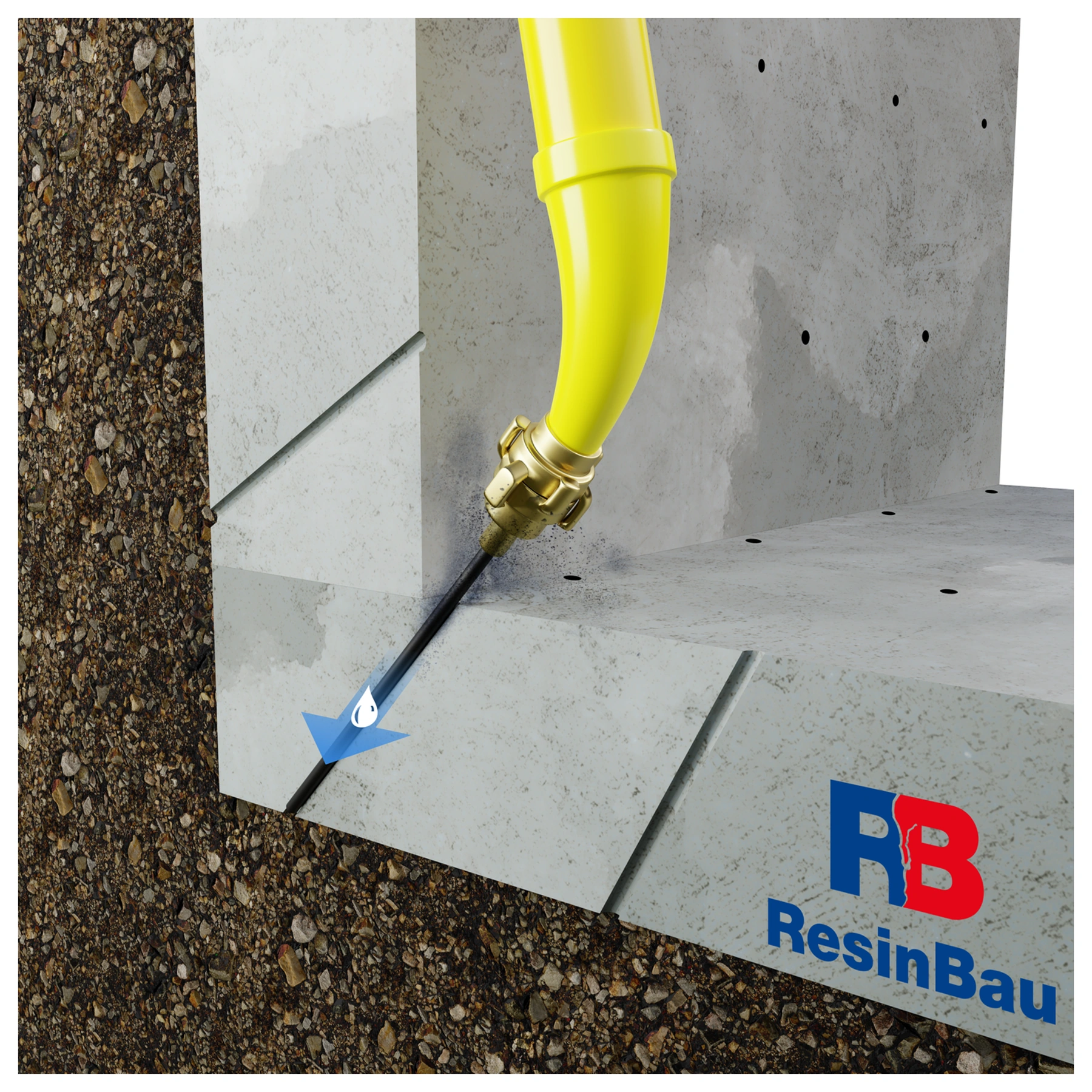

Deliğin suyla yıkanması; mavi ok dış çıkışına yönelir. — Bu panodaki mavi ok delik hazırlama suyunu ifade eder.

03 · Hazırlık

Delikleri temizleyin ve akış yolunu kontrol edin

Besleme yolundaki delme kalıntılarını giderin. Suyla yıkama, asıl enjeksiyondan önce deliği hazırlamayı amaçlar. Yöntemi ve yoğunluğunu yapının ve alt yüzeyin durumuna göre seçin.

Açıklığı kontrol edin ve suyun nerede göründüğünü izleyin. Planlanmamış çıkışlar bir boşluk veya başka alanla bağlantıyı gösterebilir. Delik hazırlığı, tamamlanmış perdenin sızdırmazlık deneyi veya sonraki enjeksiyonun yayılım doğrulaması değildir.

Çıkışların kontrollü toplanmasını sağlayın.
Ortaya çıkan bağlantı yollarını kaydedin.

Alt yüzeyin ve olası çıkışın incelenmesi →

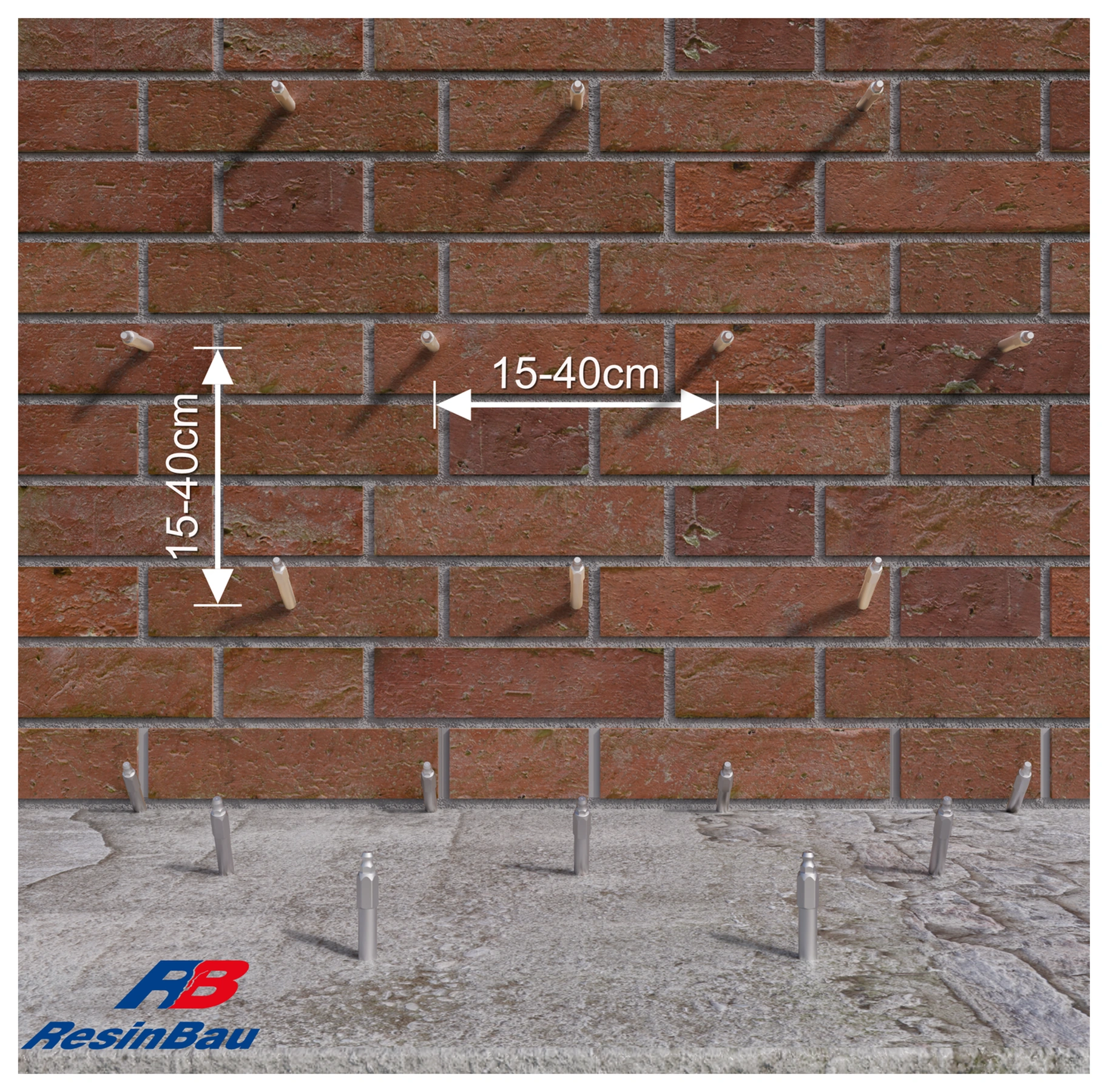

Tuğla duvar tarafından pakerlerin görünümü ve noktaların döşemede devamı. — Tuğla duvar seçeneği erişim noktalarını gösterir; perde bölgesi duvarın arkasındadır.

04 · Alt yüzey seçeneği

Alt yüzey seçeneği: tuğla duvarda ağ

Besleme ve gözlem noktalarını gerçek duvara ve döşeme birleşimine göre planlayın. Paker sağlam yerleşmeli; besleme yolu dış bölgeye ulaşmalıdır. Tuğlaların veya harç derzlerinin malzeme alması tek başına perde oluştuğunu doğrulamaz.

Görülen 15–40 cm aralık bir örnektir. Zeminin, boşlukların ve olası çıkışların etkisini kontrol ederek deneme bölümünde seçin. Bu pano ve sonraki beton panosu, tek onarımın iki aşaması değil, alternatif alt yüzeylerdir.

Duvar durumunu ve yerleşimin sağlamlığını kontrol edin.
Duvar arkasındaki bölgede bağlantıyı doğrulayın.

Uygulama denemesi →

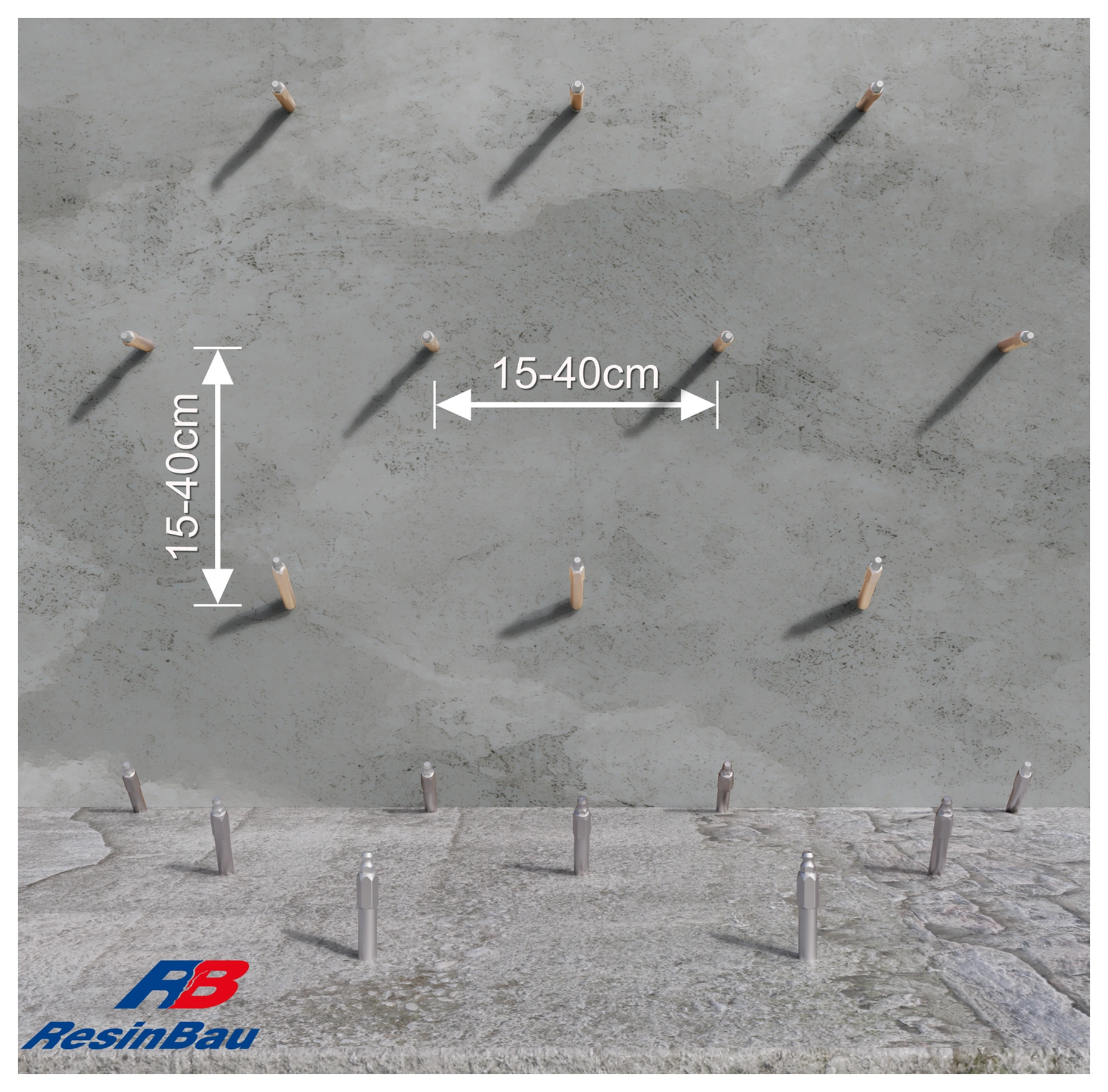

Temsili nokta aralıklarıyla beton duvar ve döşeme tarafından pakerlerin görünümü. — Beton seçeneği, yapının ve duvar ile döşemedeki erişim sürekliliğinin incelenmesini gerektirir.

05 · Alt yüzey seçeneği

Alt yüzey seçeneği: betonda ağ

Betonda noktaları donatı, tesisat ve elemanın gerçek kalınlığını dikkate alarak planlayın. Bariyerin köşeden önce bitmemesi için duvar ile döşeme birleşimini de kapsayın.

15–40 cm aralık gösterilen seçeneğe aittir. Beton arkasındaki yayılım zemine ve malzeme yoluna bağlı olduğundan ağ denemeyle kontrol edilir. Bu görünüm tuğla duvara alternatiftir; onun enjeksiyonundan sonra ek aşama anlamına gelmez.

Donatıyı ve tesisatı dikkate alın.
Düşey ve yatay kısımların birleşimini kontrol edin.

Ağ denemesi →

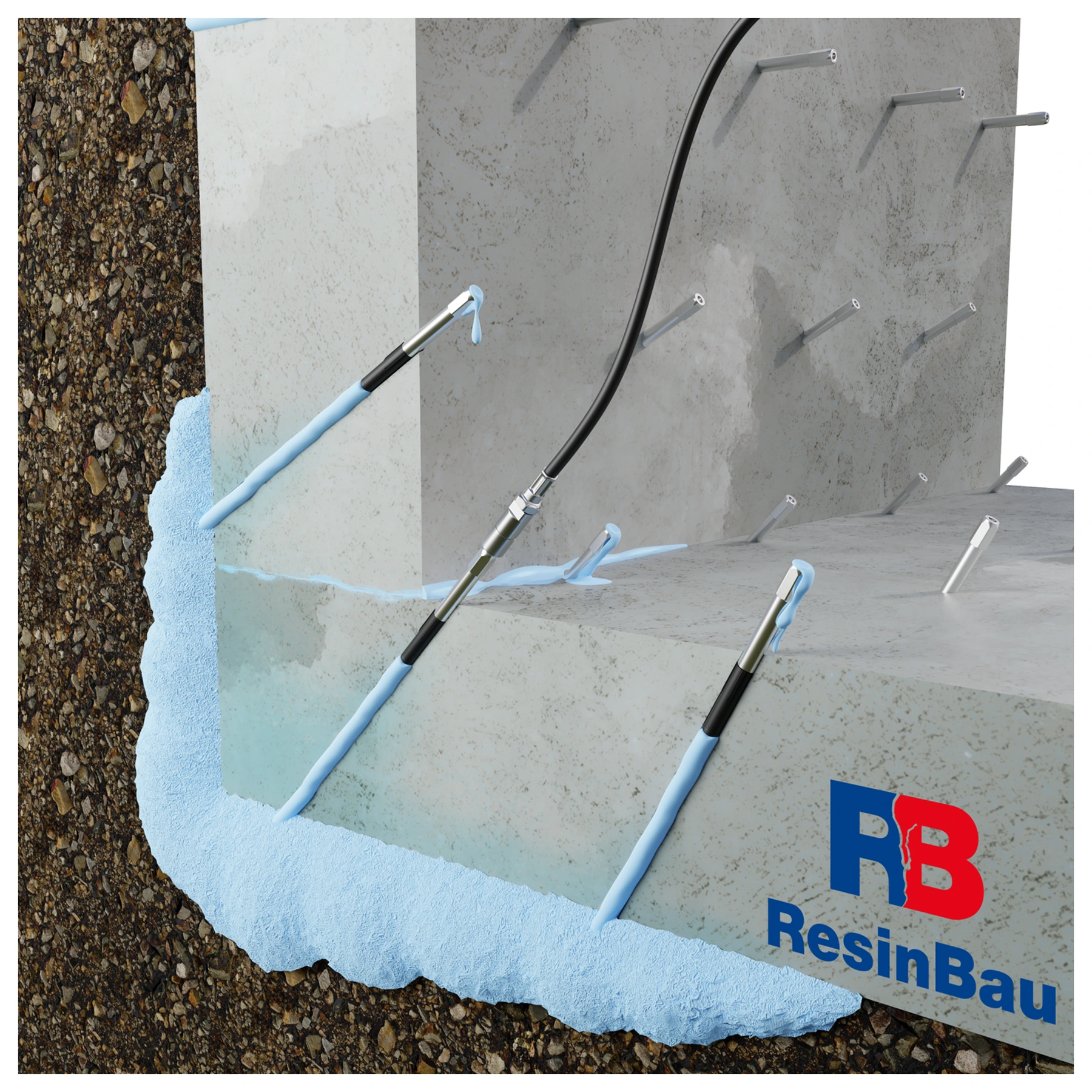

Pakere besleme, zemin tarafında mavi bölge ve komşu açık noktalarda malzeme çıkışları. — Bağlantının gözlenmesi, besleme yeri ile malzemenin gerçek yolunun karşılaştırılmasını sağlar.

06 · Besleme

Malzemeyi besleyin ve geçişleri izleyin

Bu panoda mavi renk artık yıkama aşamasındaki suyu değil, sızdırmazlık malzemesini gösterir. Seçilen noktaya besleme ve komşu deliklerin gözlenmesi, enjeksiyon malzemesinin dağılımını izlemeye yardımcı olur. Bu gözlemleri tüketim, süre ve basınçla birlikte değerlendirin.

Kontrolsüz çıkışta, tüketimin aniden değişmesinde veya akış olmadan basıncın artmasında beslemeyi durdurup nedeni belirleyin. Reaksiyon süresi bölgelerin birleşmesine izin vermeli; ancak malzemenin planlanan alan dışına kaçmasına izin vermemelidir. Deneme, gerçek zeminde bu dengenin belirlenmesini sağlar.

Geçiş sırasını ve yerlerini kaydedin.
Drenajları ve diğer olası kaçış yollarını kontrol edin.

Perde işleminin kontrolü →Seçilen enjeksiyon malzemesi sonrası temizlik →

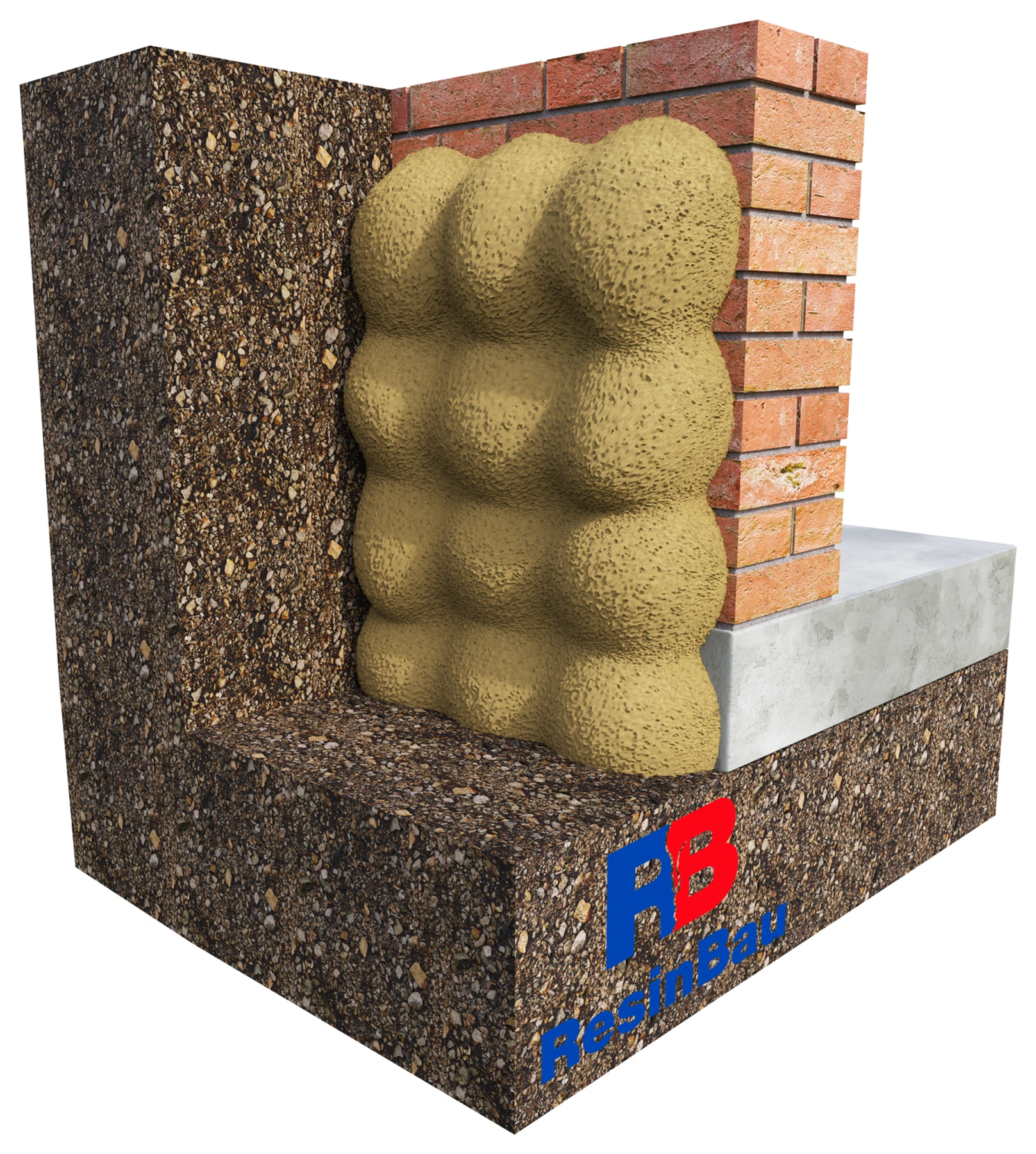

Duvar arkasında örtüşen sarı malzeme bölgeleriyle zemin tarafından görünüm. — Kütleler, zemindeki malzemenin garanti edilen biçimini değil, bölgelerde hedeflenen sürekliliği gösterir.

07 · Kontrol

Yayılım bölgelerinin birleşmesini ve perde sınırlarını kontrol edin

Her nokta kesintisiz bariyer oluşumuna katkı sağlamalıdır. Çizimdeki örtüşen kütleler, yayılım bölgelerinin birleşme gereksinimini anlamaya yardımcı olur. Gerçek biçim zemine, boşluklara, suya ve beslemenin yürütülmesine bağlıdır; çizim rengi belirli bir ürünü tanımlamaz.

Kabul tüm alanı, köşeleri, döşemeyle ve bitişik yalıtımlarla birleşimi kapsar. Sızıntı yana kayıyorsa bariyerin çevresinden dolaşma olasılığını kontrol edin. Tamamlamaları belgeleyin; sızdırmazlığı kullanımı temsil eden su koşullarında değerlendirin. Tüketim tek başına sürekliliği doğrulamaz.

Bariyer sınırlarını ve birleşimlerini kontrol edin.
Malzeme bilançosunu sızdırmazlık kanıtından ayırın.

Perdenin kabulü →Zemin: diğer enjeksiyon amaçları →

Bariyer nerede oluşmalı?

Enjeksiyon perdesi duvar veya döşemenin dışında, çoğunlukla yapının zeminle temas bölgesinde oluşur. Besleme erişilebilen taraftan yapı elemanını geçerek yapılır. Dışarıdan yalıtımın yenilenmesinin güç olduğu ve incelemenin kontrollü sızdırmazlık planlamaya olanak sağladığı yerlerde bu çözüm değerlendirilebilir.

Bu, şu amaçtan farklıdır: duvar yapısının doyurulması. Malzeme duvar gözeneklerinde ve harç derzlerinde kalıyorsa bu, arkasında bariyer oluştuğu anlamına gelmez. Delik uzunluklarını ve malzeme hacmini seçmeden önce hedef bölgeyi kesitte belirleyin.

Zemin homojen bir kalıp değildir

Zeminin türünü ve düzenini, yapı yanındaki boşlukları, su seviyesini ve olası çıkış yerlerini inceleyin. Dolgu zemini, duvar yanındaki aralık ve kohezyonlu zemin malzemeyi çok farklı biçimde alabilir. Malzeme drenajda veya kapatılmamış boşlukta planlanan alanın çok uzağına ilerleyebilir.

Perde sınırlarını işaretleyin: duvar ile döşeme birleşimi, köşeler, geçişler ve bitişik yalıtımlar. Böyle bir detaydan önce biten bariyer, suyun çevresinden dolaşmasına olanak bırakır. Onarım kapsamı yalnızca ıslak lekenin yüzeyinden değil, suyun geliş yolundan belirlenmelidir.

Ağ denemeyle belirlenir

Temsilî zemin ve önemli sınır detayı içeren bir bölüm seçin. Delikler yapı arkasındaki bölgeye ulaşmalı; açılırken donatı, tesisat ve gerçek kesit dikkate alınmalıdır. Besleme yolunu temizleyin, pakerleri yerleştirin ve çıkışların kontrollü toplanmasını hazırlayın.

Denemede malzeme miktarını, besleme süresini, noktalar arası geçişleri ve suyun davranışını karşılaştırın. Malzemenin drenajda veya planlanmamış başka yerlerde görünüp görünmediğini de kontrol edin. Buna göre aralığı, sırayı, reaksiyon süresini ve bölüm büyüklüğünü iyileştirin.

Yöntemi değiştirmek için iki farklı neden

Jel bağlanmadan önce uzaklaşıyor

Açık bir kaçış yolu veya akışa göre fazla uzun reaksiyon süresi olabilir. Bu yolu belirleyin, sınırlayın veya ön aşama seçin. İnceleme olmadan daha hızlı reaksiyon yalnızca en yakın noktayı kapatabilir.

Malzeme bölgeleri birleştirmiyor

Deliğin çıkış yerini, açıklığını, geometriyi ve zemin türünü kontrol edin. Farklı ağ veya yöntem gerekebilir. Daha yüksek basıncın her zeminde düzgün perde oluşturacağını varsaymayın.

Tüketim denemedekinden çok daha yüksek

Zemin değişikliği, büyük boşluk veya uzak bir alanla bağlantı arayın. İlk tüketimi genelleyerek hesaplamayı durdurun ve bölüm sınırlarını yeniden belirleyin.

Sızıntı kayboluyor ama yanında beliriyor

Su yeni bir yol bulmuş olabilir. Onarılan alanı tamamlanmış kabul etmeden önce bariyerin sürekliliğini ve birleşimlerini değerlendirin.

Jel seçeneği ortama göre seçilir

AcrylGel, B karışımında polimerle veya suyla hazırlanabilir. Bunlar aynı formülasyonun adları değildir. Perde için seçim; nem koşullarını, jelin su tutmasını, beklenen hareketi ve yıkanarak uzaklaşma riskini kapsar. Sulu seçenek ResinBau içeriklerinde perdeler için açıklanır; seçimi bölge incelemesine dayanmalıdır.

Yoğun su girişinde veya büyük boşluklarda kaçışı sınırlayan ön aşama ve ardından asıl malzemenin beslenmesi değerlendirilebilir. Serbest alandaki köpürme, zeminde ne kadar ürün kalacağını veya kesintisiz bariyer oluşup oluşmayacağını göstermez.

Tüketim işlemin sonucudur; süreklilik kanıtı değildir

Deneme bölümündeki bilançoyu farklı zeminler için ayrı belirleyin. Malzemenin birimini, seçeneğini ve konsantrasyonunu koruyun; kilogram ürün, litre hazır karışım ve zemindeki bölge hacmi birbirinin yerine kullanılamaz. Metrekare başına yaklaşık miktar denemenin yerini alamaz.

Noktaları, geçişleri, duraklamaları ve düzeltmeleri belgeleyin. Kabul tüm bölgeyi ve kenarlarını kapsar; kontrol temsilî su koşullarına uygun olmalıdır. Su seviyesi değiştiğinde çalışma sırasında etkin olmayan bir yol ortaya çıkabilir.

RESINBAU SEÇİMİ

Bildiğiniz verileri hesaplayın

HESAPLAYICIAcrylGel karıştırma →

Seçeneği belirleyin, ardından şantiye koşullarındaki numunede reaksiyonu kontrol edin.

HESAPLAYICILitre–kilogram bilançosu →

Denemedeki malzemeyi dönüştürün; hesaplayıcı perdenin yayılımını belirlemez.

Sonraki adım

OKUMAYA DEVAM EDİNDuvar içinin doyurulması →

Her iki yöntemin etki bölgelerini karşılaştırın.

OKUMAYA DEVAM EDİNZemin ve temeller →

Sızdırmazlığı, taşıma kapasitesi ve kaldırma amacından ayırın.

OKUMAYA DEVAM EDİNDeneme bölümü →

Varsayımları, gözlemleri ve sonraki çalışma ölçütlerini kaydedin.
