BİLİK · SU VƏ YERALTI HİSSƏLƏR

Pərdə inyeksiyası: konstruksiyanın arxasında baryer

Pərdə qrunt tərəfindəki sızdırmazlıq zonalarını birləşdirməlidir. Uğur vurulma yerindən, materialın faktiki yolundan və təmir sərhədlərindəki davamlılıqdan asılıdır.

Araşdırma Gediş və variantlar Seçim və növbəti addım

TEXNOLOGİYANI İZLƏYİN

Pərdə: konstruksiyadan keçiddən davamlı baryerə qədər

Ardıcıllıq bütöv kəsikdən dəliklərin açılmasına və hazırlanmasına, sonra isə nəzarətli vurulmaya aparır. Pərdə konstruksiyanın arxasında, qrunt zonasında yaranmalıdır. Görünən paker şəbəkəsi və material sərfi onun davamlılığının müstəqil sübutu deyil.

Plitə ilə birləşən kərpic, daş və beton divarın kəsiyi; mavi baryer qrunt tərəfi boyunca uzanır. — Nəzərdə tutulan zona konstruksiyanın xaricində, o cümlədən divarın plitə ilə birləşməsində yerləşir.

01 · Kəsik

Divar və plitənin arxasındakı nəzərdə tutulan baryerə baxın

Qazma dəlikləri konstruksiyadan keçir və materialı qruntla təmas zonasına çatdırır. Mavi zolaq məqsədi göstərir: divarın arxasında və plitənin altında sızdırmazlığın birləşməsi. Künclər, keçidlər və kənarlar təmir olunan səthin mərkəzi qədər diqqət tələb edir.

AcrylGel qarışıq variantı və rütubət nəzərə alınmaqla seçilir. HydroGum fərdi seçim və sınaqdan sonra pərdə üçün mümkün variantdır: yayılma, reaksiya üçün suyun çatması və köpüklənmiş dolğunun genişlənməsinin məhdudlaşdırılması təsdiqlənməlidir. Hər iki material özünə uyğun texnologiya tələb edir.

Kəsikdə baryerin sərhədlərini göstərin.
Pərdədən yan keçə biləcək yolları müəyyənləşdirin.

AcrylGel variantları →HydroGum →Divar strukturunun hopdurulması →

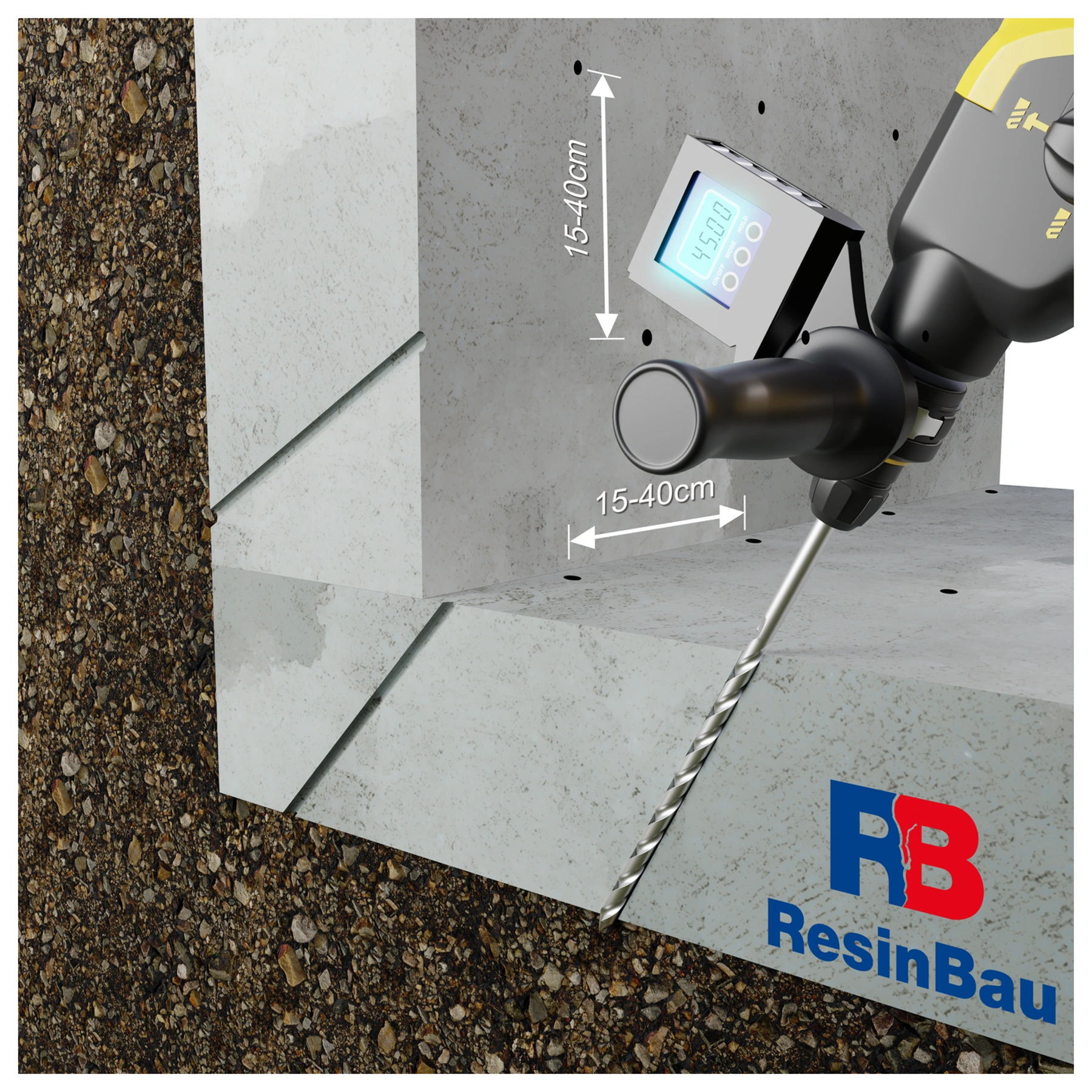

Divar və plitədə konstruksiyanın o biri tərəfindəki qrunta yönəldilmiş qazma dəlikləri. — Təsir yerini yalnız giriş nöqtəsi deyil, dəliyin çıxışı müəyyən edir.

02 · Hazırlıq

Konstruksiyanın arxasındakı zonaya vurulma yolunu hazırlayın

Dəlik materialı konstruksiyanın arxasına çatdırmalıdır. Onu faktiki qalınlığa və konstruksiyanın quruluşuna əsasən, armaturu, kommunikasiya xətlərini və qrunt zonasına çatma istiqamətini nəzərə alaraq nişanlayın.

Şəkildəki 15–40 cm qiymətləri nümunəvi şəbəkəyə aiddir. Məsafənin seçilməsi həmin əsas səthdə sınaq tələb edir. Divarın daxilində bitən dəlik onun strukturunu hopdura bilər, lakin bu, xarici tərəfdə pərdə yarandığını təsdiqləmir.

Dəliyin istiqamətini və dərinliyini təsdiqləyin.
Vurulma yerini pakerin mövqeyindən fərqləndirin.

Şəbəkə və texnologiya sınağı →

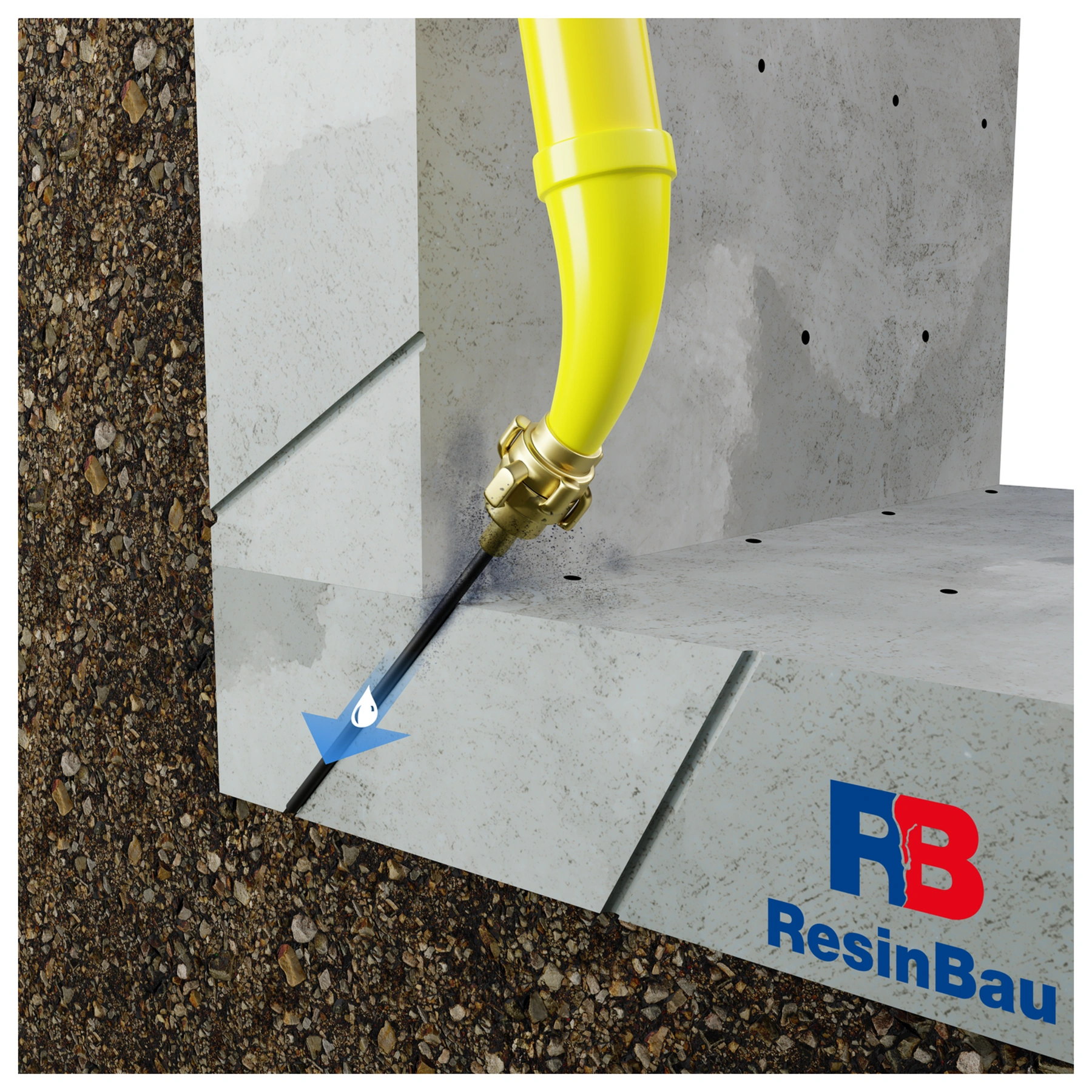

Dəliyin su ilə yuyulması; mavi ox onun xarici çıxışına yönəlir. — Bu lövhədə mavi ox dəliyin hazırlanması üçün suyu göstərir.

03 · Hazırlıq

Dəlikləri təmizləyin və axın yolunu yoxlayın

Qazma qalıqlarını vurulma yolundan təmizləyin. Su ilə yuma əsas inyeksiyadan əvvəl dəliyi hazırlamaq üçündür. Üsulu və intensivliyi konstruksiyanın və əsas səthin vəziyyətinə uyğun seçin.

Keçiriciliyi yoxlayın və suyun harada göründüyünü müşahidə edin. Planlaşdırılmamış axınlar boşluq və ya başqa sahə ilə əlaqəni göstərə bilər. Dəliyin hazırlanması hazır pərdənin sızdırmazlıq sınağı və ya gələcək inyeksiya materialının yayılma həddinin təsdiqi deyil.

Çıxan axınların nəzarətli toplanmasını təmin edin.
Aşkar edilmiş əlaqə yollarını qeyd edin.

Əsas səthin və mümkün axın yolunun araşdırılması →

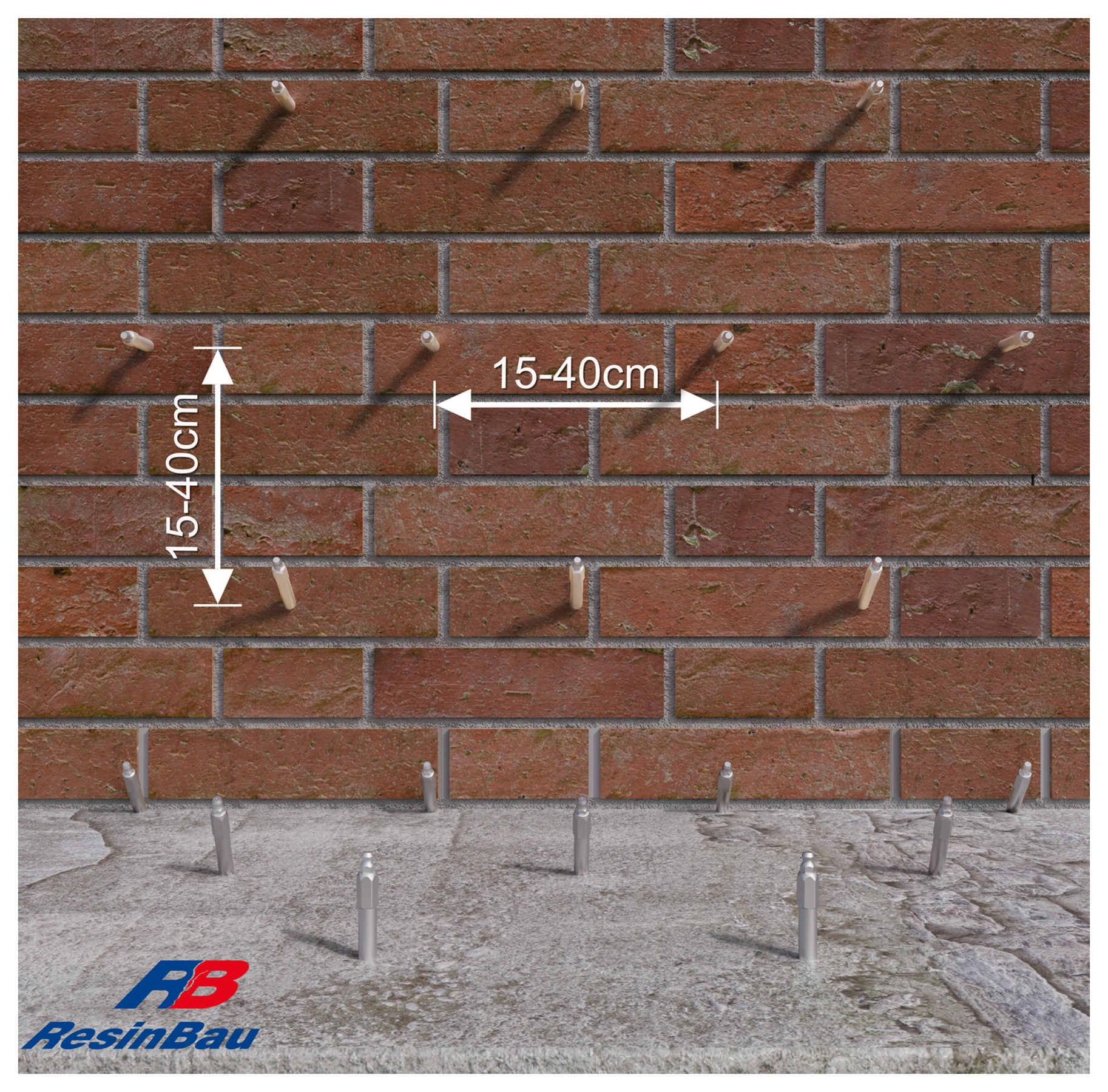

Kərpic divar tərəfdən pakerlərin görünüşü və nöqtələrin plitədə davamı. — Kərpic divar variantı çatma nöqtələrini göstərir; pərdə zonası divarın arxasındadır.

04 · Əsas səth variantı

Əsas səth variantı: kərpic divarda şəbəkə

Vurulma və müşahidə nöqtələrini faktiki divara və plitə ilə birləşməyə uyğun planlaşdırın. Pakerin bərkidilməsi sabit olmalı, vurulma yolu xarici zonaya çatmalıdır. Kərpiclərin və ya tikişlərin materialı qəbul etməsi özlüyündə pərdənin yarandığını təsdiqləmir.

Görünən 15–40 cm məsafə nümunədir. Onu sınaq hissəsində qruntun, boşluqların və mümkün axın yollarının təsirini yoxlayaraq seçin. Bu lövhə və sonrakı beton lövhəsi bir təmirin iki mərhələsi deyil, əsas səthin alternativləridir.

Divarın vəziyyətini və bərkidilmənin sabitliyini yoxlayın.
Divarın arxasındakı zonada əlaqəni təsdiqləyin.

Texnoloji sınaq →

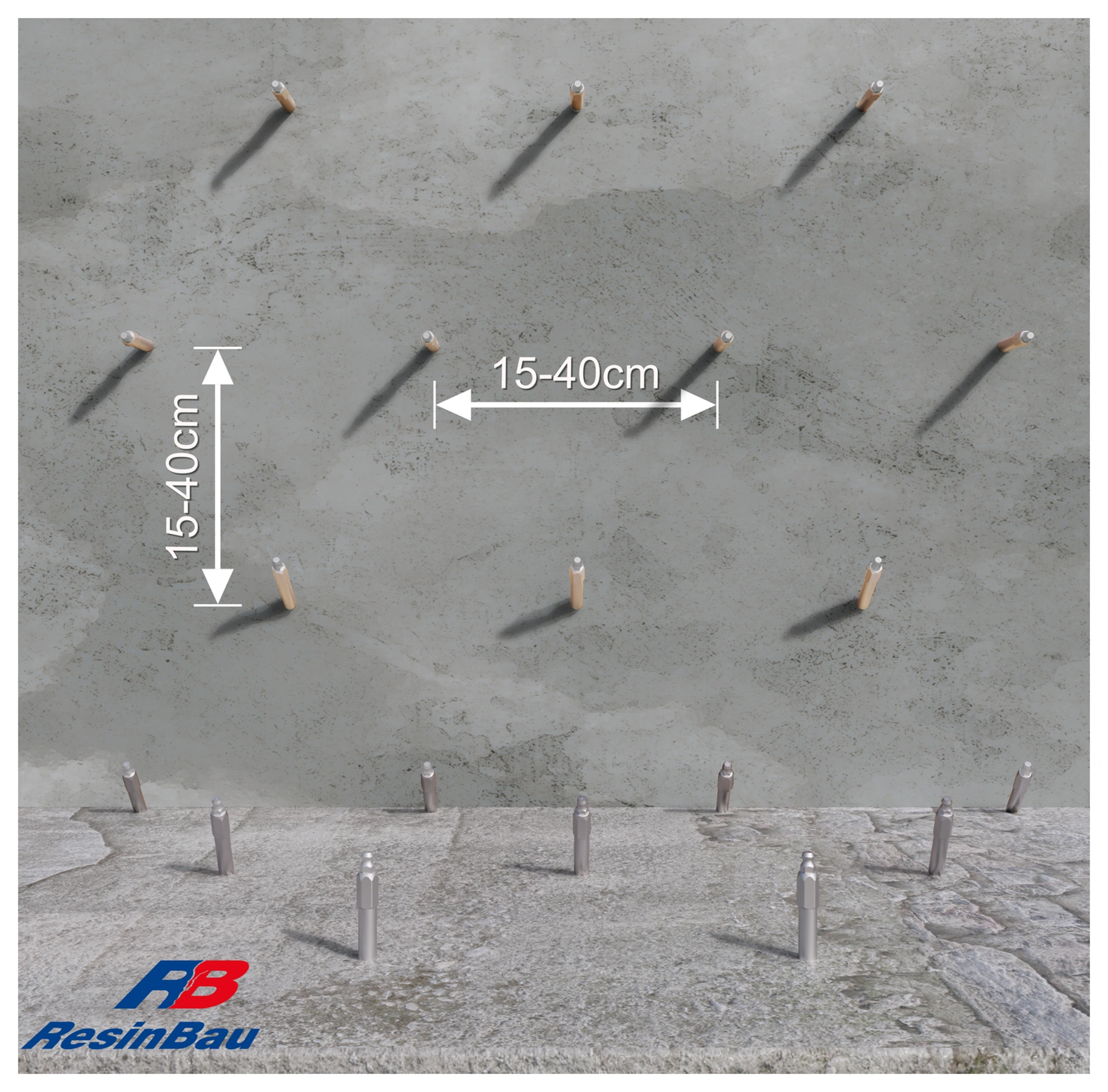

Beton divar və plitə tərəfdən pakerlərin görünüşü, nöqtələrin nümunəvi məsafəsi ilə. — Beton variantında konstruksiya və divar ilə plitə yanında çatma yolunun davamlılığı araşdırılmalıdır.

05 · Əsas səth variantı

Əsas səth variantı: betonda şəbəkə

Betonda nöqtələri armaturu, kommunikasiya xətlərini və elementin faktiki qalınlığını nəzərə alaraq planlaşdırın. Baryerin küncdən əvvəl bitməməsi üçün divarın plitə ilə birləşməsini də əhatə edin.

15–40 cm məsafə göstərilən varianta aiddir. Betonun arxasında yayılma qruntdan və materialın yolundan asılıdır, buna görə şəbəkə sınaqla yoxlanılır. Bu görünüş kərpic divara alternativdir; onun inyeksiyasından sonra əlavə mərhələ demək deyil.

Armaturu və kommunikasiya xətlərini nəzərə alın.
Şaquli və üfüqi hissələrin birləşməsini yoxlayın.

Şəbəkə sınağı →

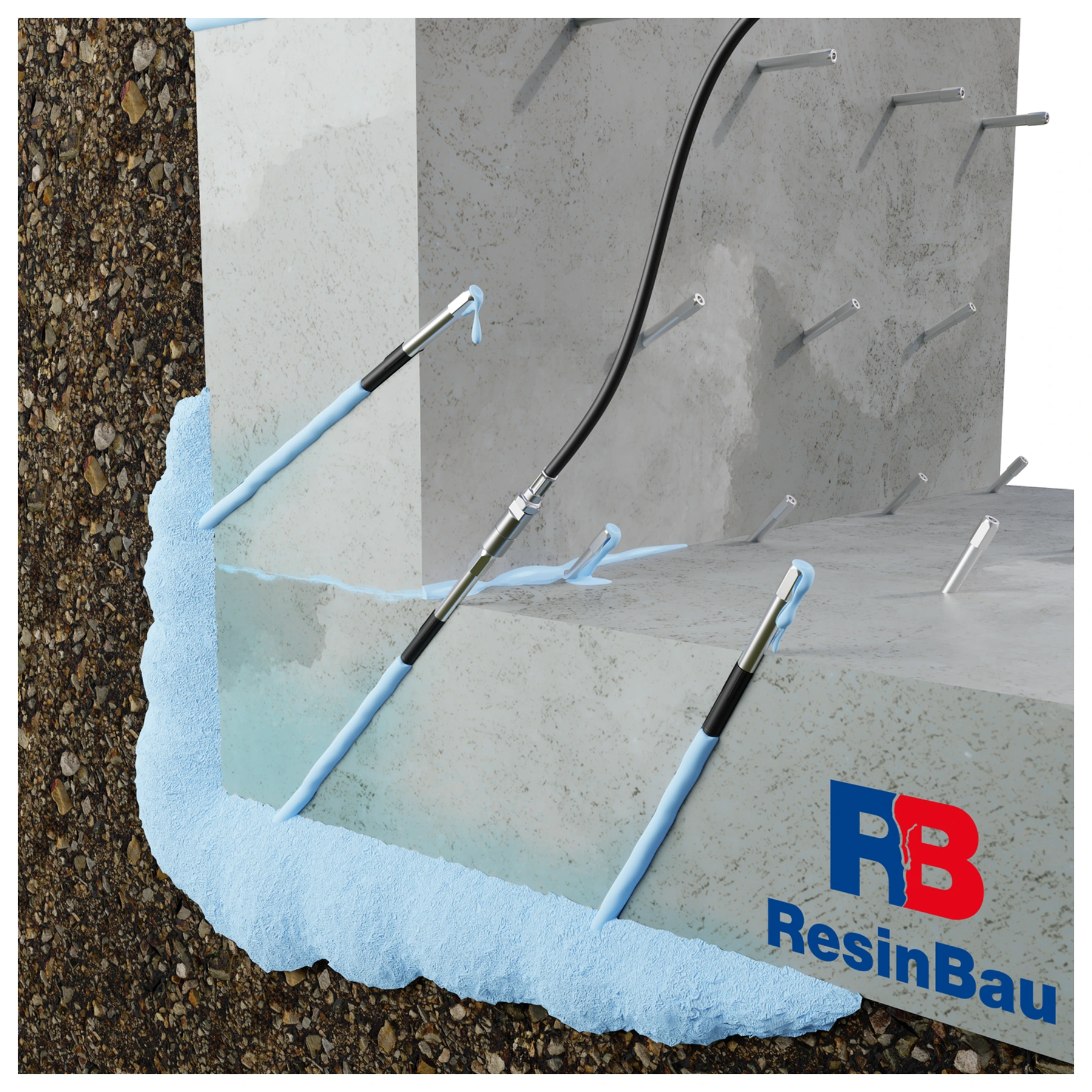

Pakerə vurulma, qrunt tərəfində mavi zona və qonşu açıq nöqtələrdə materialın çıxması. — Əlaqənin müşahidəsi vurulma yerini materialın faktiki yolu ilə müqayisə etməyə imkan verir.

06 · Vurulma

Materialı vurun və keçidləri müşahidə edin

Lövhədə mavi rəng artıq yuma mərhələsindəki suyu deyil, sızdırmazlıq materialını göstərir. Seçilmiş nöqtəyə vurulma və qonşu dəliklərin müşahidəsi inyeksiya materialının yayılmasını izləməyə kömək edir. Bu müşahidələri qəbul olunan miqdar, vaxt və təzyiqlə əlaqələndirin.

Nəzarətsiz axın, qəbul olunan miqdarın qəfil dəyişməsi və ya axın olmadan təzyiqin artması zamanı vurulmanı dayandırın və səbəbi müəyyən edin. Reaksiya vaxtı zonaların birləşməsinə imkan verməli, lakin materialın planlaşdırılmış sahədən çıxmasına yol verməməlidir. Sınaq bu tarazlığı faktiki əsas səthdə müəyyənləşdirməyə xidmət edir.

Keçidlərin ardıcıllığını və yerlərini qeyd edin.
Drenajları və digər mümkün çıxış yollarını yoxlayın.

Pərdə prosesinin idarə edilməsi →Seçilmiş inyeksiya materialından sonra təmizləmə →

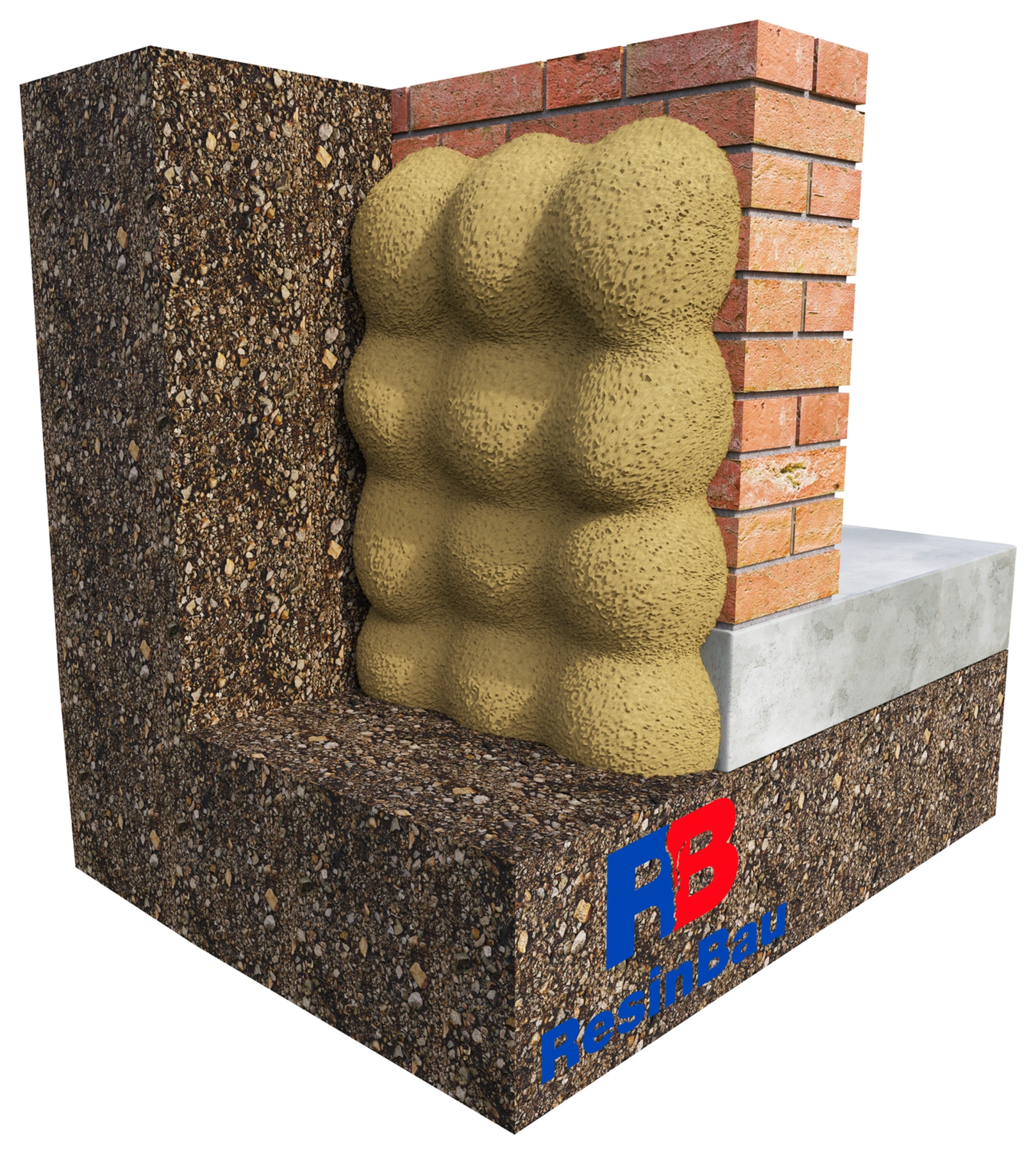

Qrunt tərəfdən görünüş, divarın arxasında üst-üstə düşən sarı material zonaları ilə. — Həcmi fiqurlar qruntdakı materialın zəmanətli formasını deyil, zonaların nəzərdə tutulan davamlılığını göstərir.

07 · Nəzarət

Yayılma zonalarının birləşməsini və pərdənin sərhədlərini yoxlayın

Hər nöqtə davamlı baryerin yaranmasında iştirak etməlidir. Çertyojdakı üst-üstə düşən həcmi fiqurlar yayılma zonalarının birləşməsi ehtiyacını anlamağa kömək edir. Faktiki forma qruntdan, boşluqlardan, sudan və vurulmanın aparılmasından asılıdır; şəkildəki rəng konkret məhsulu müəyyən etmir.

Qəbul bütün sahəni, küncləri, plitə və qonşu izolyasiyalarla birləşməni əhatə edir. Sızma yana keçirsə, baryerdən yan keçmə imkanını yoxlayın. Əlavə vurulmaları sənədləşdirin və sızdırmazlığı istismarı təmsil edən su şəraitində qiymətləndirin; təkcə sərf davamlılığı təsdiqləmir.

Baryerin sərhədlərini və birləşmələrini yoxlayın.
Material balansını sızdırmazlıq sübutundan fərqləndirin.

Pərdənin qəbulu →Qrunt: inyeksiyanın digər məqsədləri →

Baryer harada yaranmalıdır?

İnyeksiya pərdəsi divarın və ya plitənin xaricində, ən çox konstruksiyanın qruntla təmas zonasında yaranır. Vurulma əlçatan tərəfdən konstruksiyadan keçməklə aparılır. Xaricdən izolyasiyanın bərpası çətin olduqda və araşdırma nəzarətli sızdırmazlığı planlaşdırmağa imkan verdikdə bu həll nəzərdən keçirilə bilər.

Bu, aşağıdakından fərqli məqsəddir: divar strukturunun hopdurulması. Material divarın məsamələrində və tikişlərində qalırsa, bu hələ onun arxasında baryer yarandığını göstərmir. Dəliklərin uzunluğunu və materialın həcmini seçməzdən əvvəl kəsikdə nəzərdə tutulan zonanı müəyyən edin.

Qrunt bərabər formalı qəlib deyil

Qruntun növünü və quruluşunu, konstruksiya yanındakı boşluqları, su səviyyəsini və mümkün axın yerlərini araşdırın. Dolğu qruntu, divar yanındakı yarıq və əlaqəli qrunt materialı tamamilə fərqli qəbul edə bilər. Drenajda və ya qapanmamış boşluqda material planlaşdırılmış sahədən çox uzağa hərəkət edə bilər.

Pərdənin sərhədlərini qeyd edin: divarın plitə ilə birləşməsi, künclər, keçidlər və qonşu izolyasiyalar. Belə detaldan əvvəl bitən baryer suya yan keçmək imkanı saxlayır. Təmirin əhatəsi yalnız yaş ləkənin sahəsindən deyil, suyun gəlmə yolundan irəli gəlməlidir.

Şəbəkə sınaqla müəyyən edilir

Səciyyəvi əsas səthi və mühüm sərhəd detalını əhatə edən hissə seçin. Dəliklər konstruksiyanın arxasındakı zonaya çatmalıdır; onların açılmasında armatur, kommunikasiya xətləri və faktiki kəsik nəzərə alınmalıdır. Vurulma yolunu təmizləyin, pakerləri yerləşdirin və çıxan axınların nəzarətli toplanmasını hazırlayın.

Sınaq zamanı materialın miqdarını, vurulma vaxtını, nöqtələr arasındakı keçidləri və suyun davranışını müqayisə edin. Materialın drenajda və ya digər planlaşdırılmamış yerlərdə görünüb-görünmədiyini də yoxlayın. Bu əsasda məsafəni, ardıcıllığı, reaksiya vaxtını və hissənin ölçüsünü dəqiqləşdirin.

Texnologiyanı dəyişmək üçün iki fərqli səbəb

Gel bərkimədən əvvəl axıb gedir

Açıq çıxış yolu və ya axına nisbətən həddən artıq uzun reaksiya vaxtı ola bilər. Bu yolu araşdırın, məhdudlaşdırın və ya ilkin mərhələ seçin. Araşdırmadan reaksiyanı sürətləndirmək yalnız ən yaxın nöqtəni bağlaya bilər.

Material zonaları birləşdirmir

Dəliyin çıxış yerini, keçiriciliyini, həndəsəsini və qruntun növünü yoxlayın. Başqa şəbəkə və ya texnologiya lazım ola bilər. Daha yüksək təzyiqin hər əsas səthdə bərabər pərdə yaradacağını düşünməyin.

Qəbul olunan miqdar sınaqdakından xeyli çoxdur

Qrunt dəyişikliyini, böyük boşluğu və ya uzaq sahə ilə əlaqəni axtarın. İlkin sərfin ekstrapolyasiyasını dayandırın və hissənin sərhədlərini yenidən müəyyən edin.

Sızma yox olur, lakin yanda yaranır

Su yeni yol tapmış ola bilər. Təmir olunan sahəni tamamlanmış hesab etməzdən əvvəl baryerin davamlılığını və birləşmələrini qiymətləndirin.

Gel variantı mühitə uyğun seçilir

AcrylGel B qarışığında polimerlə və ya su ilə hazırlana bilər. Bunlar eyni reseptin adları deyil. Pərdə üçün seçim rütubət şəraitini, geldə suyun saxlanmasını, gözlənilən hərəkəti və yuyulma riskini əhatə edir. Su ilə variant ResinBau materiallarında pərdələr üçün təsvir edilir; onun seçimi zonanın araşdırılmasına əsaslanmalıdır.

Güclü su axını və ya böyük boşluqlar olduqda, əvvəlcə materialın çıxmasını məhdudlaşdıran mərhələ, sonra isə əsas materialın vurulması nəzərdən keçirilə bilər. Sərbəst sahədə köpüklənmə qruntda nə qədər məhsul qalacağını və ya davamlı baryerin yaranacağını göstərmir.

Sərf prosesin nəticəsidir, davamlılığın sübutu deyil

Sınaq hissəsinin balansını müxtəlif əsas səthlər üçün ayrıca müəyyən edin. Materialın vahidini, variantını və konsentrasiyasını qoruyun; məhsulun kiloqramı, hazır qarışığın litri və qrunt zonasının həcmi bir-birini əvəz etmir. Bir kvadrat metr üçün təxmini miqdar sınağı əvəz edə bilməz.

Nöqtələri, keçidləri, fasilələri və düzəlişləri sənədləşdirin. Qəbul bütün zonanı və onun kənarlarını əhatə edir, nəzarət isə səciyyəvi su şəraitinə uyğun olmalıdır. Su səviyyəsi dəyişdikdə iş zamanı fəal olmayan yol üzə çıxa bilər.

RESINBAU SEÇİMİ

Bildiyiniz məlumatları hesablayın

KALKULYATORAcrylGel qarışdırılması →

Variantı seçin, sonra tikinti şəraitindən götürülmüş nümunədə reaksiyanı yoxlayın.

KALKULYATORLitr–kiloqram balansı →

Sınaqdakı materialı hesablayın; kalkulyator pərdənin yayılma həddini müəyyən etmir.

Növbəti addım

OXUMAĞA DAVAM EDİNDivarın daxilində hopdurma →

Hər iki üsulun təsir zonasını müqayisə edin.

OXUMAĞA DAVAM EDİNQrunt və bünövrələr →

Sızdırmazlığı yükdaşıma qabiliyyəti və qaldırma məqsədindən fərqləndirin.

OXUMAĞA DAVAM EDİNSınaq hissəsi →

İlkin şərtləri, müşahidələri və sonrakı iş meyarlarını qeyd edin.

Layihənizin şəraitini müzakirə edin

Kəsiyi, su və hərəkətin təsvirini, həmçinin indiyədək aparılmış sınaqların nəticələrini hazırlayın. ResinBau materialı və icra texnologiyasını seçməyə kömək edir.
