Verhoinjektointi: este rakenteen takana

Verhon on yhdistettävä tiivistysalueet maan puolella. Onnistumisen ratkaisevat syöttökohta, materiaalin todellinen kulkureitti ja jatkuvuus korjauksen rajoilla.

Selvitys Toteutus ja vaihtoehdot Valinta ja seuraava vaihe

TUTUSTU MENETELMÄÄN

Verho: rakenteen läpi yhtenäiseen esteeseen

Kuvasarja etenee koko poikkileikkauksesta reikien tekoon, valmisteluun ja hallittuun syöttöön. Verhon on muodostuttava rakenteen taakse maaperään. Näkyvä injektointitulppien ruudukko ja materiaalin menekki eivät yksin todista sen yhtenäisyyttä.

Laattaan liittyvien tiili- ja kivimuurauksen sekä betonin poikkileikkaus; sininen este kulkee maan puolella. — Tavoitealue on rakenteen ulkopuolella, myös seinän ja laatan liitoksessa.

01 · Poikkileikkaus

Katso tavoiteltu este seinän ja laatan takana

Porareiät kulkevat rakenteen läpi ja johtavat materiaalin maaperän rajapintaan. Sininen kaista kuvaa tavoitetta: tiivistyksen yhdistämistä seinän takana ja laatan alla. Nurkat, läpiviennit ja reunat vaativat yhtä paljon huomiota kuin korjattavan pinnan keskiosa.

AcrylGel valitaan seosversion ja kosteuden perusteella. HydroGum on mahdollinen verhon materiaali tapauskohtaisen valinnan ja kokeen jälkeen: leviäminen, reaktioveden saatavuus ja vaahdotetun täytön laajenemisen rajoittaminen on varmistettava. Molemmat materiaalit edellyttävät omaa menetelmäänsä.

Merkitse esteen rajat poikkileikkaukseen.
Selvitä verhon mahdolliset ohitusreitit.

AcrylGel-vaihtoehdot →HydroGum →Seinärakenteen kyllästys →

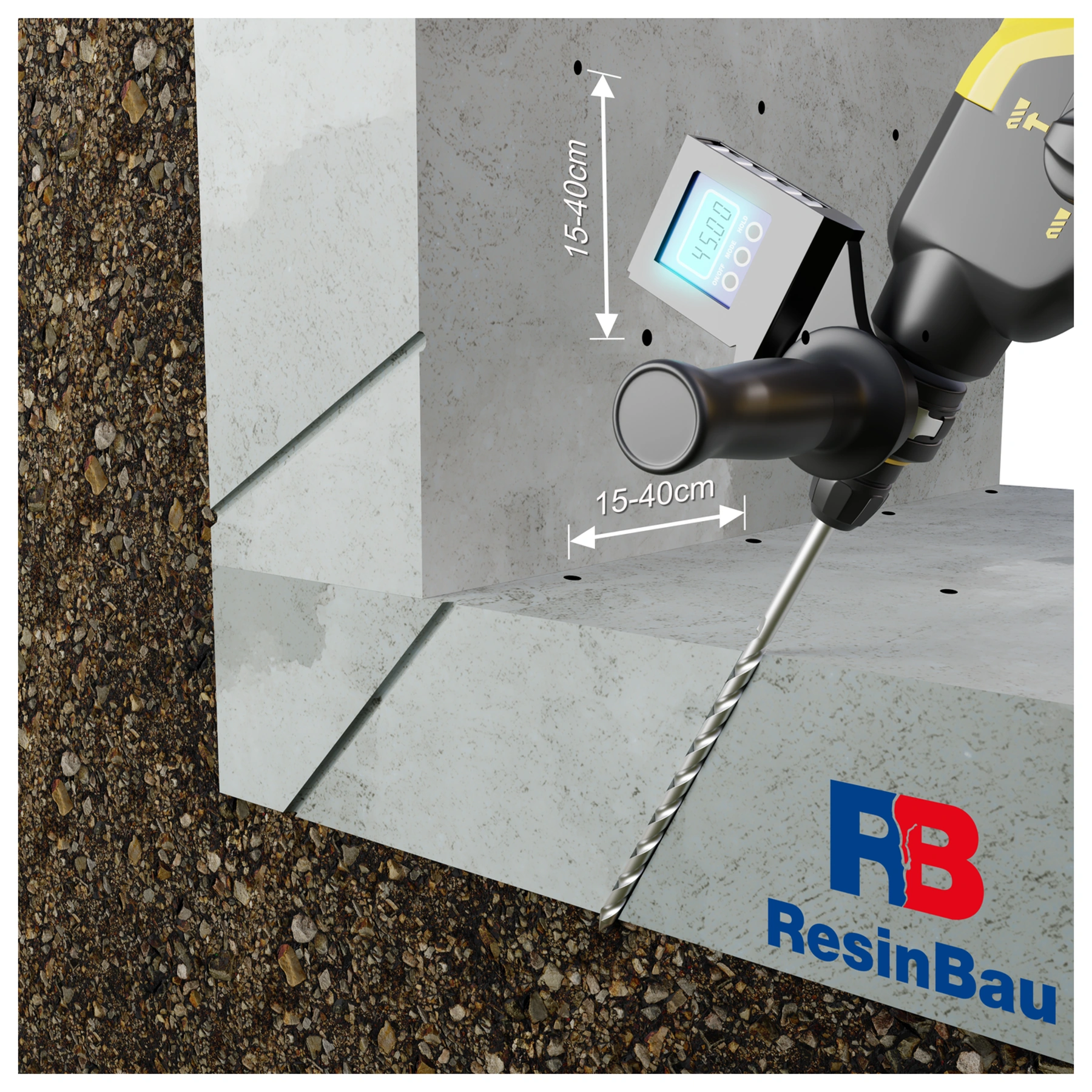

Seinän ja laatan porareiät, jotka johtavat maaperään rakenteen toiselle puolelle. — Vaikutuspaikan ratkaisee reiän ulostulo, ei vain sisäänmenopiste.

02 · Valmistelu

Tee syöttöreitti rakenteen takaiseen alueeseen

Reiän on johdettava materiaali rakenteen taakse. Määritä sen suunta rakenteen todellisen paksuuden ja järjestelyn perusteella huomioiden raudoitus, talotekniikka ja suunta maaperäalueelle.

Kuvan arvot 15–40 cm koskevat havainnollistavaa ruudukkoa. Välin valinta edellyttää koetta kyseisessä alustassa. Seinän sisään päättyvä reikä voi kyllästää sen rakennetta, mikä ei vahvista verhon muodostumista ulkopuolelle.

Varmista reiän kulku ja syvyys.
Erota syöttökohta injektointitulpan sijainnista.

Ruudukon ja menetelmän koe →

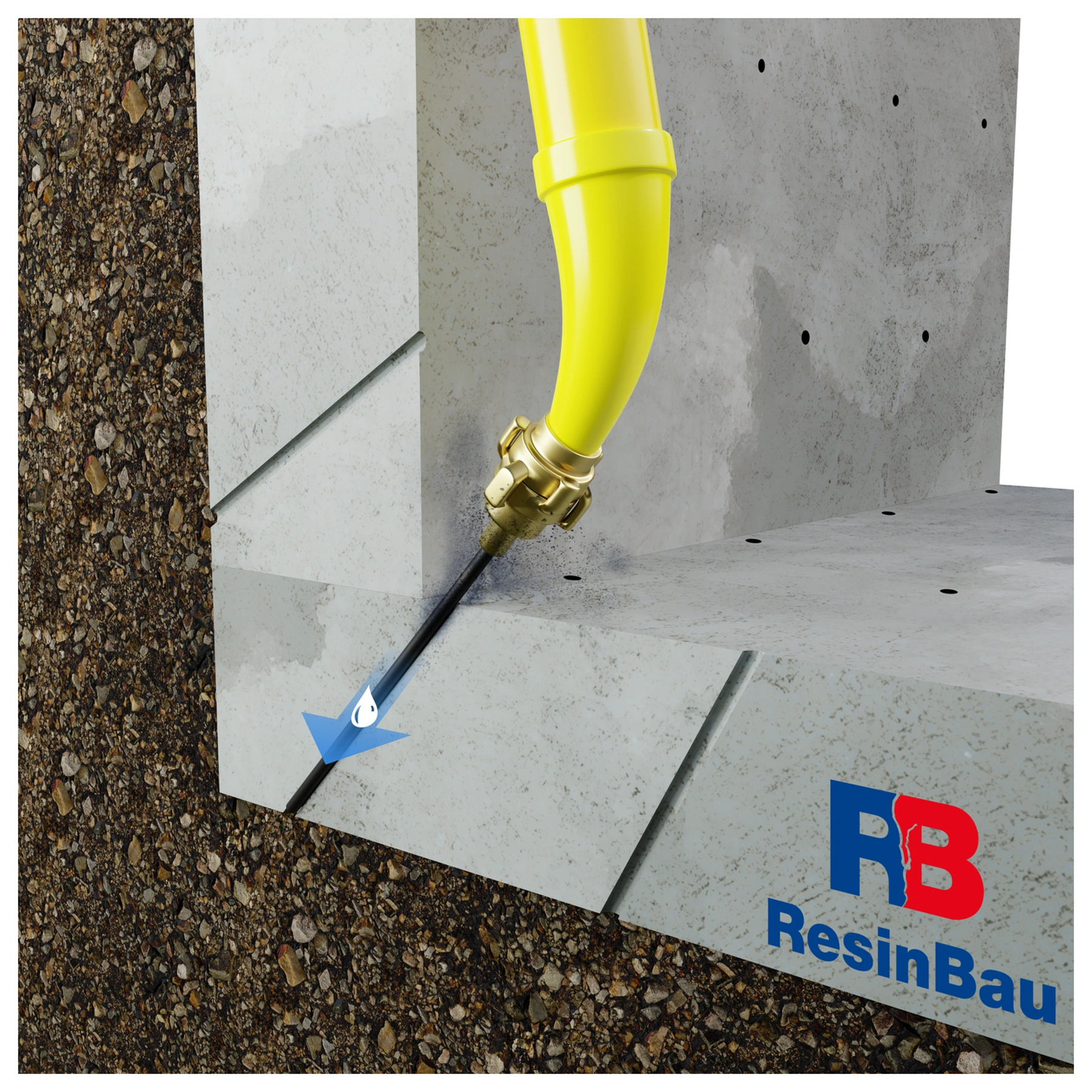

Reiän huuhtelu vedellä; sininen nuoli johtaa sen ulkopuoliseen ulostuloon. — Tämän kuvan sininen nuoli tarkoittaa reiän valmisteluun käytettävää vettä.

03 · Valmistelu

Puhdista reiät ja tarkista virtausreitti

Poista porausjäämät syöttöreitiltä. Vesihuuhtelu valmistelee reiän ennen varsinaista injektointia. Valitse tapa ja voimakkuus rakenteen ja alustan kunnon mukaan.

Tarkista avoimuus ja seuraa, missä vettä ilmestyy. Suunnittelemattomat poistumat voivat osoittaa yhteyden onteloon tai muuhun tilaan. Reiän valmistelu ei ole valmiin verhon tiiviyskoe eikä vahvistus tulevan injektointiaineen ulottuvuudesta.

Järjestä ulosvirtauksien hallittu keräys.
Kirjaa havaitut yhteysreitit.

Alustan ja mahdollisten poistumareittien selvitys →

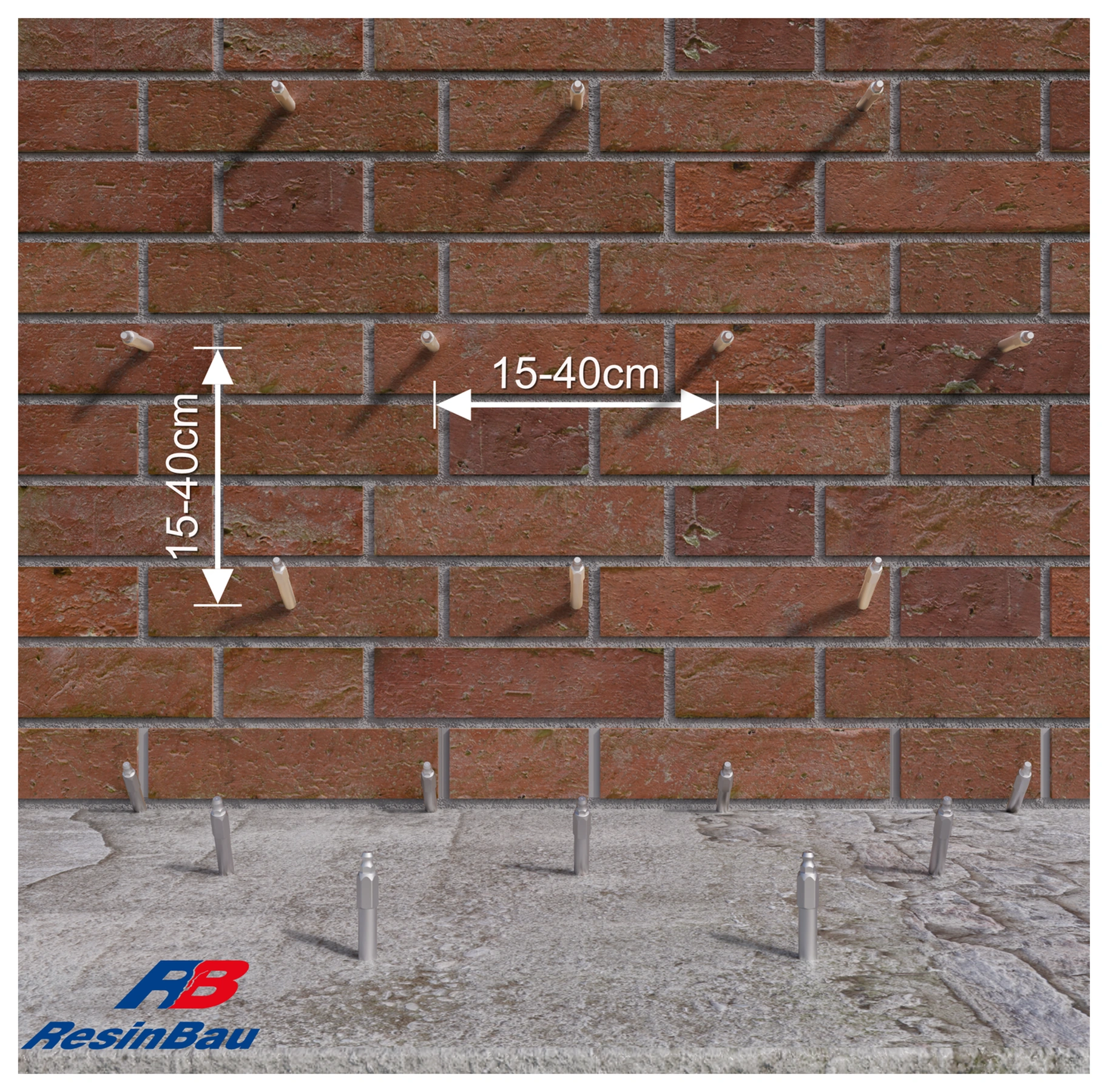

Injektointitulpat tiiliseinän puolelta nähtynä ja pisteiden jatkuminen laatalla. — Tiiliseinävaihtoehto näyttää pääsypisteet; verhoalue sijaitsee seinän takana.

04 · Alustavaihtoehto

Alustavaihtoehto: ruudukko tiiliseinässä

Suunnittele syöttö- ja tarkkailupisteet todellisen muurauksen ja laattaliittymän perusteella. Injektointitulpan kiinnityksen on oltava vakaa ja syöttöreitin ulotuttava ulkopuoliseen alueeseen. Pelkkä materiaalin imeytyminen tiiliin tai saumoihin ei vahvista verhon muodostumista.

Näkyvä 15–40 cm väli on esimerkki. Valitse se koeosuudella tarkistamalla maaperän, onteloiden ja mahdollisten poistumien vaikutus. Tämä kuva ja seuraava betonikuva ovat alustavaihtoehtoja, eivät yhden korjauksen kaksi vaihetta.

Tarkista muurauksen kunto ja kiinnityksen vakaus.
Varmista virtausyhteys seinän takaisessa alueessa.

Menetelmäkoe →

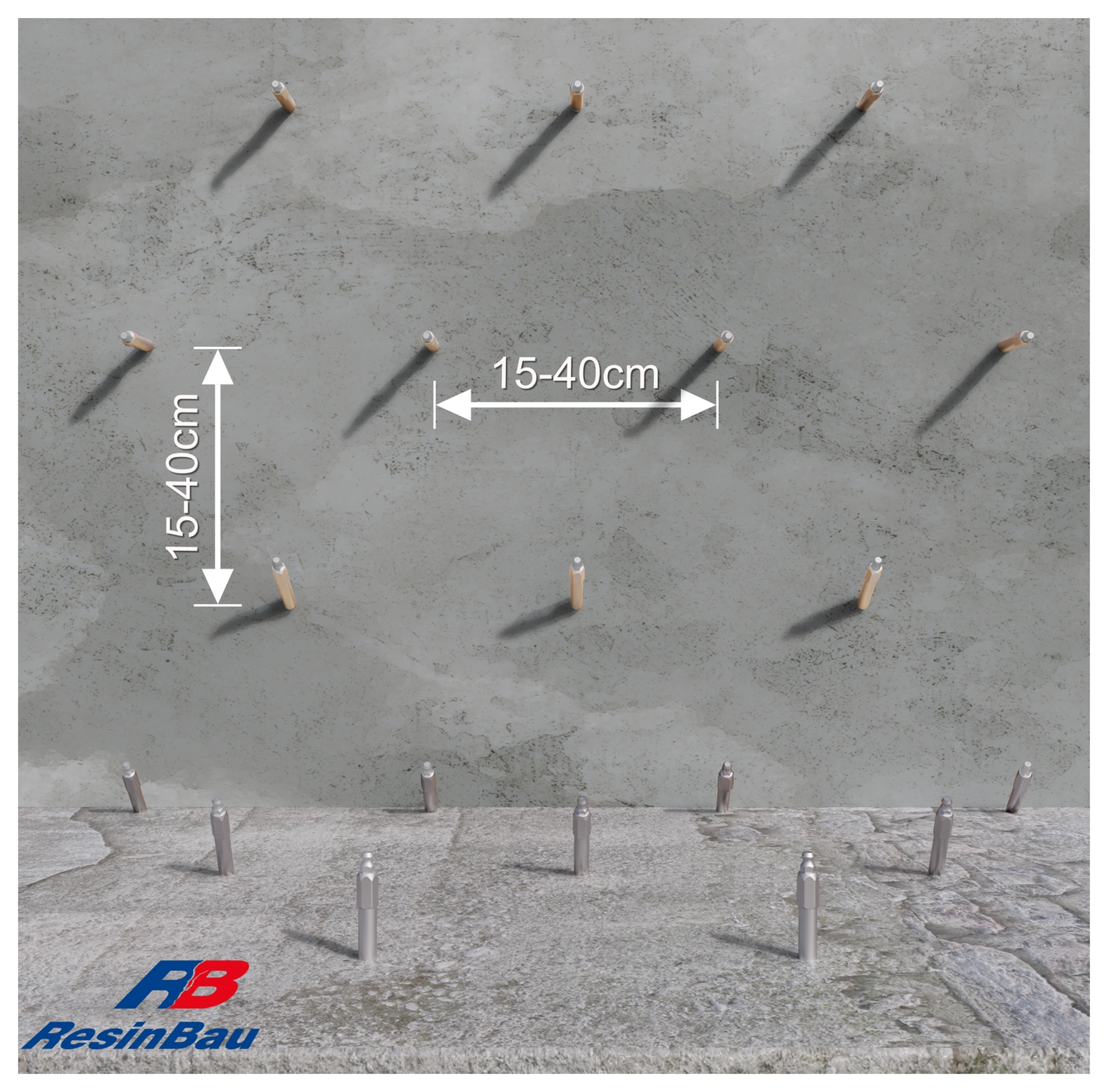

Injektointitulpat betoniseinän ja laatan puolelta nähtynä, pisteiden väli havainnollistettuna. — Betonivaihtoehto edellyttää rakenteen selvittämistä sekä seinän ja laatan pääsyreittien jatkuvuutta.

05 · Alustavaihtoehto

Alustavaihtoehto: ruudukko betonissa

Suunnittele betonin pisteet huomioiden raudoitus, talotekniikka ja rakenneosan todellinen paksuus. Kata myös seinän ja laatan liitos, jotta este ei pääty ennen nurkkaa.

Väli 15–40 cm kuuluu esitettyyn vaihtoehtoon. Ulottuvuus betonin takana riippuu maaperästä ja materiaalin reitistä, joten ruudukko tarkistetaan kokeella. Tämä näkymä on vaihtoehto tiiliseinälle; se ei tarkoita lisävaihetta sen injektoinnin jälkeen.

Huomioi raudoitus ja talotekniikka.
Tarkista pysty- ja vaakaosan liittyminen.

Ruudukon koe →

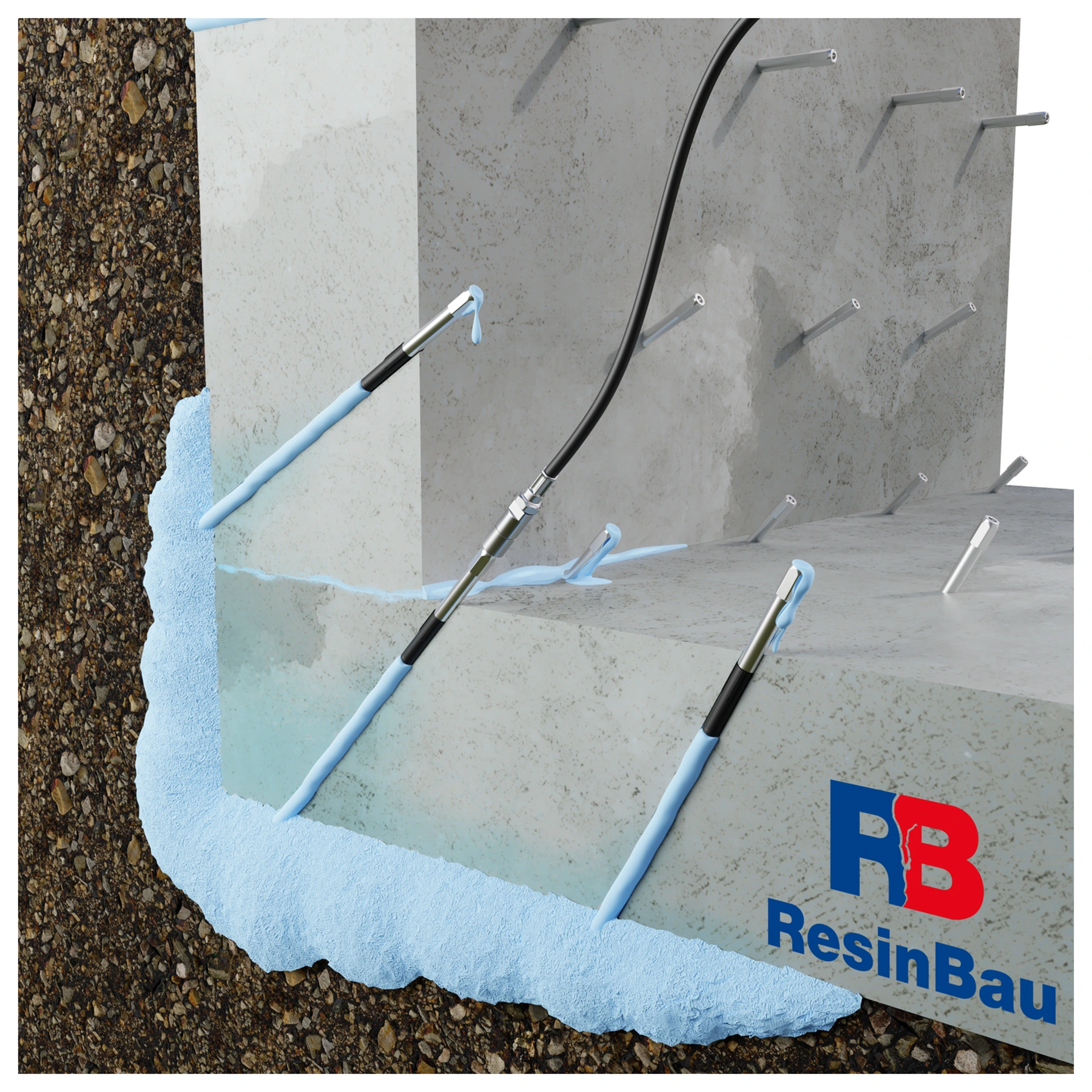

Syöttö injektointitulppaan, sininen alue maan puolella ja materiaalin ulosvirtaus viereisissä avoimissa pisteissä. — Virtausyhteyksien tarkkailu mahdollistaa syöttökohdan vertaamisen materiaalin todelliseen reittiin.

06 · Syöttö

Syötä materiaalia ja tarkkaile siirtymiä

Kuvan sininen väri tarkoittaa nyt tiivistysmateriaalia eikä huuhteluvaiheen vettä. Syöttö valittuun pisteeseen ja viereisten reikien tarkkailu auttavat seuraamaan injektointiaineen leviämistä. Yhdistä havainnot menekkiin, aikaan ja paineeseen.

Pysäytä syöttö ja selvitä syy, jos ilmenee hallitsematonta poistumaa, äkillinen menekin muutos tai paineen nousu ilman virtausta. Reaktioajan on sallittava alueiden yhdistyminen mutta estettävä materiaalin karkaaminen suunnitellun alueen ulkopuolelle. Koe määrittää tämän tasapainon todellisessa alustassa.

Kirjaa siirtymien järjestys ja paikat.
Tarkista salaojat ja muut mahdolliset karkaamisreitit.

Verhoinjektoinnin ohjaus →Puhdistus valitun injektointiaineen jälkeen →

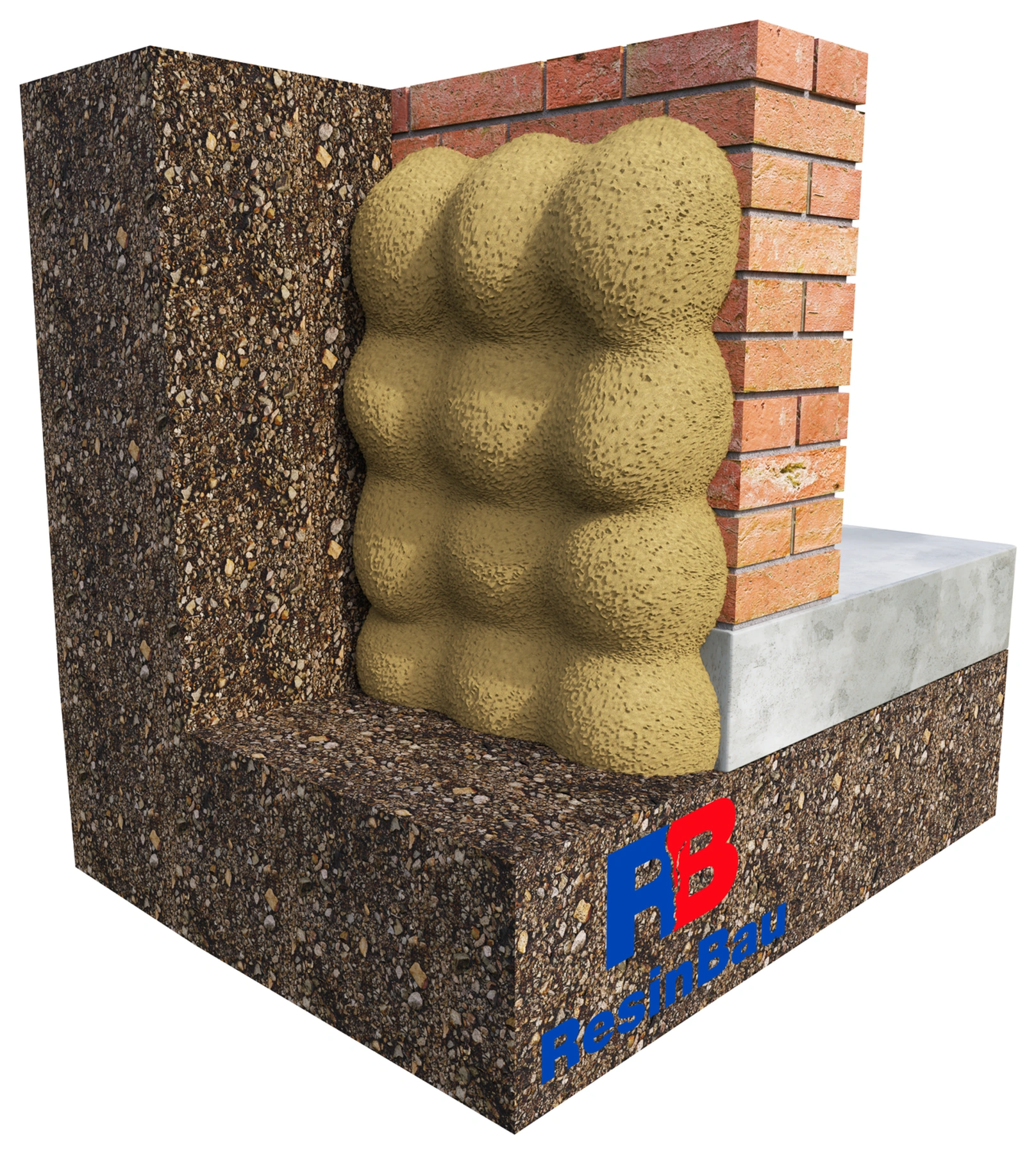

Näkymä maan puolelta, jossa seinän takana on päällekkäisiä keltaisia materiaalialueita. — Tilavuuskappaleet kuvaavat tavoiteltua alueiden jatkuvuutta, eivät materiaalin taattua muotoa maaperässä.

07 · Valvonta

Tarkista leviämisalueiden yhdistyminen ja verhon rajat

Jokaisen pisteen tulee osallistua yhtenäisen esteen muodostamiseen. Kuvan päällekkäiset tilavuuskappaleet auttavat ymmärtämään leviämisalueiden yhdistämistarpeen. Todellinen muoto riippuu maaperästä, onteloista, vedestä ja syötön toteutuksesta; kuvan väri ei yksilöi tuotetta.

Vastaanotto kattaa koko alueen, nurkat sekä liittymisen laattaan ja viereisiin eristyksiin. Jos vuoto siirtyy viereen, tarkista esteen ohitusmahdollisuus. Dokumentoi täydennykset ja arvioi tiiviys käyttöä edustavissa vesiolosuhteissa; pelkkä menekki ei vahvista jatkuvuutta.

Tarkista esteen rajat ja liitokset.
Erota materiaalimenekki tiiviyden todisteesta.

Verhon vastaanotto →Maaperä: muut injektoinnin tavoitteet →

Mihin esteen on muodostuttava?

Injektointiverho muodostuu seinän tai laatan ulkopuolelle, tavallisimmin rakenteen ja maaperän rajapintaan. Syöttö tapahtuu rakenteen läpi saavutettavalta puolelta. Ratkaisua voidaan harkita, jos ulkopuolisen eristyksen uusiminen on vaikeaa ja selvitys mahdollistaa hallitun tiivistyksen suunnittelun.

Tavoite on eri kuin seinärakenteen kyllästys. Materiaalin jääminen muurauksen huokosiin ja saumoihin ei vielä tarkoita esteen muodostumista sen taakse. Määritä tavoitealue poikkileikkauksessa ennen reikien pituuden ja materiaalitilavuuden valintaa.

Maaperä ei ole tasainen muotti

Selvitä maalaji ja kerrosjärjestys, ontelot rakenteen vieressä, vedenpinta ja mahdolliset poistumiskohdat. Täyttömaa, rako seinän vieressä ja koheesiomaa voivat ottaa materiaalia vastaan täysin eri tavoin. Salaojassa tai sulkemattomassa ontelossa materiaali voi kulkeutua kauas suunnitellun alueen ulkopuolelle.

Merkitse verhon rajat: seinän ja laatan liitos, nurkat, läpiviennit ja viereiset eristykset. Ennen tällaista yksityiskohtaa päättyvä este jättää vedelle ohitusreitin. Korjauksen laajuuden tulee perustua tuloreittiin, ei vain märän läikän pinta-alaan.

Ruudukko määritetään kokeella

Valitse osuus, jossa on edustava alusta ja olennainen rajakohta. Reikien tulee ulottua rakenteen taakse; toteutuksessa on huomioitava raudoitus, talotekniikka ja todellinen poikkileikkaus. Puhdista syöttöreitti, asenna injektointitulpat ja järjestä ulosvirtauksien hallittu keräys.

Vertaa kokeessa materiaalimäärää, syöttöaikaa, pisteiden välisiä yhteyksiä ja veden käyttäytymistä. Tarkista myös, ilmestyykö materiaalia salaojaan tai muihin suunnittelemattomiin paikkoihin. Tarkenna tämän perusteella väliä, järjestystä, reaktioaikaa ja osion kokoa.

Kaksi eri syytä vaihtaa menetelmää

Geeli poistuu ennen sitoutumista

Syynä voi olla avoin karkaamisreitti tai virtaukseen nähden liian pitkä reaktioaika. Selvitä reitti ja rajoita sitä tai valitse esivaihe. Nopeampi reaktio ilman selvitystä saattaa vain sulkea lähimmän pisteen.

Materiaali ei yhdistä alueita

Tarkista reiän ulostulon sijainti, avoimuus, geometria ja maalaji. Toinen ruudukko tai menetelmä voi olla tarpeen. Älä oleta suuremman paineen muodostavan tasaisen verhon jokaiseen alustaan.

Menekki on huomattavasti koetta suurempi

Etsi maaperän muutosta, kavernia tai yhteyttä etäiseen tilaan. Lopeta alkuperäisen menekin ekstrapolointi ja määritä osion rajat uudelleen.

Vuoto katoaa mutta ilmestyy viereen

Vesi on saattanut löytää uuden reitin. Arvioi esteen jatkuvuus ja liitokset ennen korjausalueen toteamista valmiiksi.

Geeliversio valitaan ympäristön mukaan

AcrylGel voidaan valmistaa käyttämällä B-seoksessa polymeeriä tai vettä. Nämä eivät ole saman koostumuksen nimityksiä. Verhossa valinta kattaa kosteusolosuhteet, geelin vedenpidätyksen, odotetun liikkeen ja huuhtoutumisriskin. Vesiversio on kuvattu ResinBaun aineistossa verhoille; sen valinnan tulee perustua alueen selvitykseen.

Voimakkaassa vedentulossa tai suurissa onteloissa voidaan harkita karkaamista rajoittavaa esivaihetta ja sen jälkeen varsinaisen materiaalin syöttöä. Vapaassa tilassa vaahtoaminen ei kerro, kuinka paljon tuotetta jää maaperään tai muodostuuko yhtenäinen este.

Menekki on prosessin tulos, ei jatkuvuuden todiste

Määritä koeosuuden menekki erikseen eri alustoille. Säilytä yksikkö, materiaaliversio ja pitoisuus; tuotekilogrammat, valmiin seoksen litrat ja maaperäalueen tilavuus eivät ole keskenään vaihdettavia. Suuntaa antava määrä neliömetrille ei korvaa koetta.

Dokumentoi pisteet, siirtymät, tauot ja korjaukset. Vastaanotto kattaa koko alueen ja sen reunat, ja valvonnan tulee vastata edustavia vesiolosuhteita. Vedenpinnan muuttuessa voi paljastua reitti, joka ei ollut aktiivinen työn aikana.

RESINBAU-VALINTA

Laske tunnetut tiedot

LASKURIAcrylGel-sekoitus →

Valitse versio ja tarkista sitten reaktio työmaan olosuhteita vastaavalla näytteellä.

LASKURILitra–kilogramma-laskelma →

Muunna kokeen materiaalimäärä; laskuri ei määritä verhon ulottuvuutta.

Seuraava vaihe

LUE LISÄÄKyllästys seinän sisällä →

Vertaa menetelmien vaikutusalueita.

LUE LISÄÄMaaperä ja perustukset →

Erota tiivistys kantavuuden ja noston tavoitteista.

LUE LISÄÄKoeosuus →

Kirjaa oletukset, havainnot ja jatkotyön kriteerit.
