Завісове ін'єктування: бар'єр за конструкцією

Завіса має поєднати зони ущільнення з боку ґрунту. Успіх визначають місце подавання, фактичний шлях матеріалу та безперервність на межах ремонту.

ОбстеженняХід робіт і варіантиПідбір і наступний крок

ПРОСТЕЖТЕ ТЕХНОЛОГІЮ

Завіса: від доступу крізь конструкцію до суцільного бар'єра

Послідовність веде від повного перерізу через виконання й підготовку отворів до контрольованого подавання. Завіса має утворитися за конструкцією, у зоні ґрунту. Видима сітка пакерів і витрата матеріалу самі собою не доводять її безперервності.

Цільова зона розташована поза конструкцією, зокрема біля з'єднання стіни з плитою.

01 · Переріз

Перегляньте цільовий бар'єр за стіною та плитою

Отвори проходять крізь конструкцію й підводять матеріал до зони контакту з ґрунтом. Синя смуга показує мету: поєднання ущільнення за стіною та під плитою. Кути, проходки й краї потребують такої самої уваги, як середина ремонтованої поверхні.

AcrylGel добирають з урахуванням варіанта суміші та вологості. HydroGum може застосовуватися для завіси після індивідуального підбору й проби: слід підтвердити розподіл, доступ води для реакції та обмеження розширення спіненого заповнення. Обидва матеріали потребують відповідної їм технології.

  • Позначте межі бар'єра на перерізі.
  • Визначте можливі шляхи обходу завіси.
Варіанти AcrylGel →HydroGum →Насичення структури стіни →

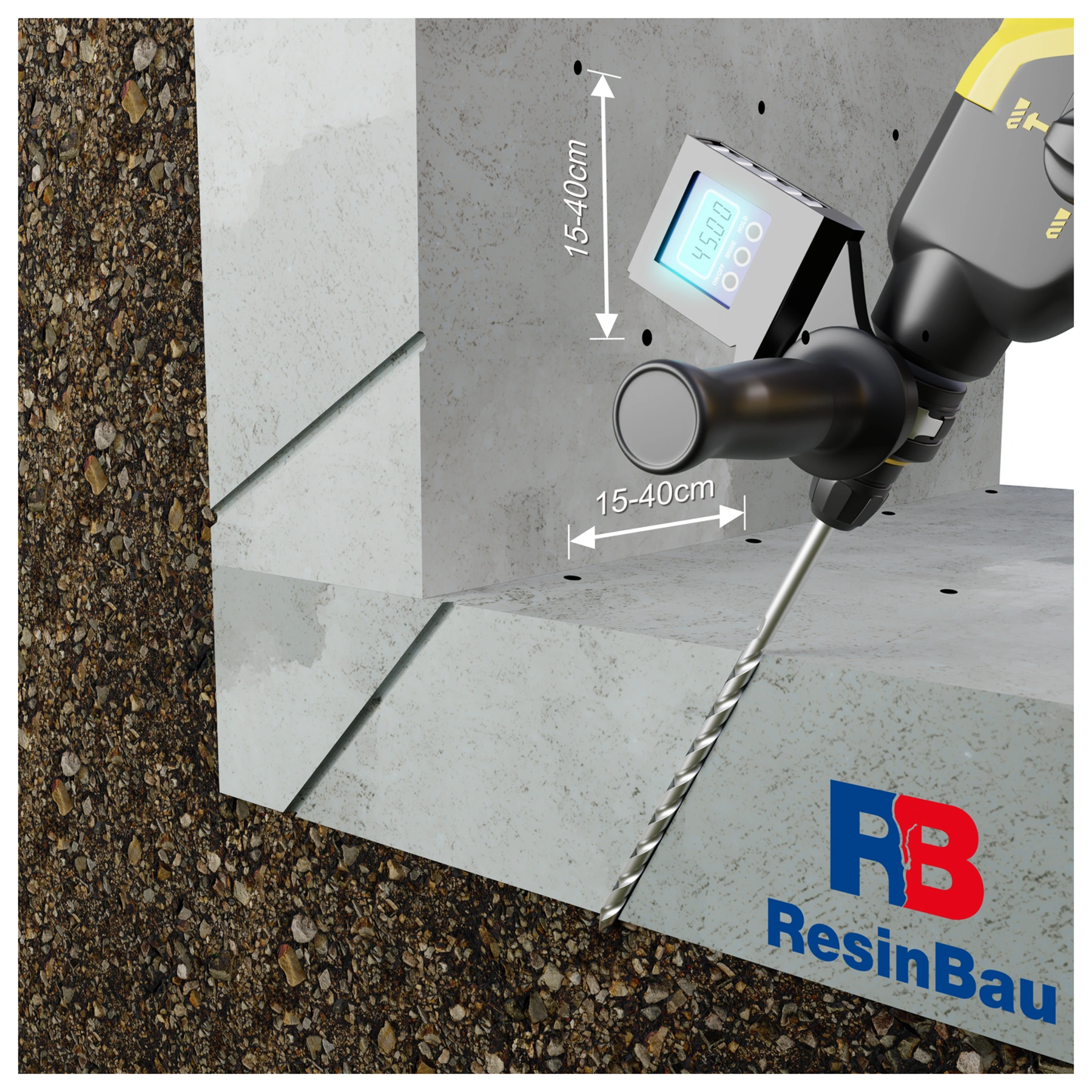

Місце дії визначає вихід отвору, а не лише точка входу.

02 · Підготовка

Виконайте шлях подавання до зони за конструкцією

Отвір має підвести матеріал за конструкцію. Позначте його за фактичною товщиною й будовою конструкції з урахуванням арматури, мереж і напрямку доступу до зони ґрунту.

Значення 15–40 cm на ілюстрації стосуються схематичної сітки. Підбір кроку потребує проби в конкретній основі. Отвір, що закінчується всередині стіни, може насичувати її структуру, що не підтверджує утворення завіси з зовнішнього боку.

  • Підтвердьте напрямок і глибину отвору.
  • Відокремте місце подавання від розташування пакера.
Проба сітки та технології →

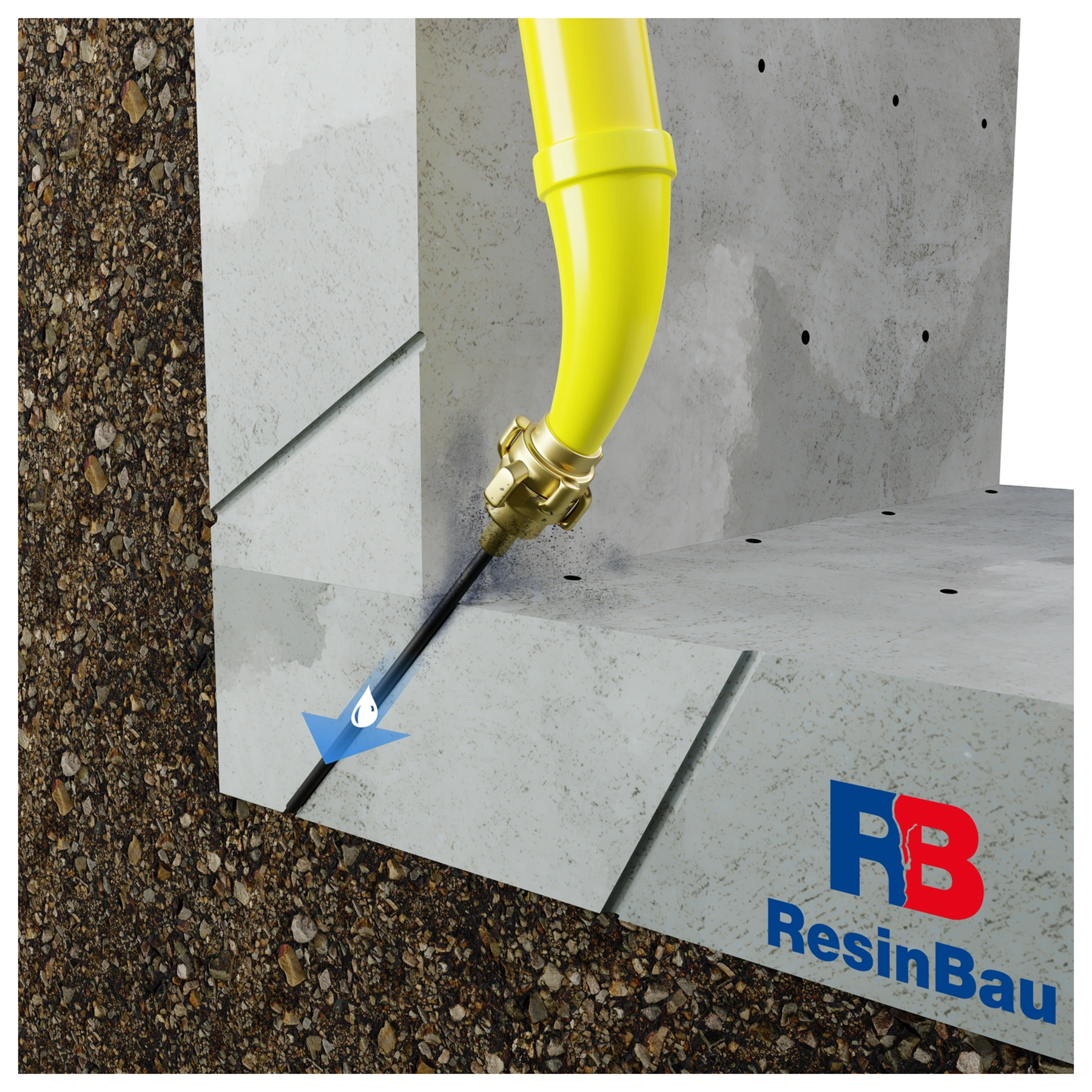

Синя стрілка на цій ілюстрації означає воду для підготовки отвору.

03 · Підготовка

Очистіть отвори й перевірте шлях потоку

Видаліть залишки свердління зі шляху подавання. Промивання водою має підготувати отвір перед основним ін'єктуванням. Доберіть спосіб та інтенсивність за станом конструкції й основи.

Перевірте прохідність і спостерігайте, де з'являється вода. Незаплановані відтоки можуть вказувати на сполучення з порожниною або іншим простором. Підготовка отвору не є випробуванням герметичності готової завіси або підтвердженням зони поширення майбутнього ін'єкційного матеріалу.

  • Забезпечте контрольоване збирання витоків.
  • Запишіть виявлені шляхи сполучення.
Обстеження основи та можливого відтоку →

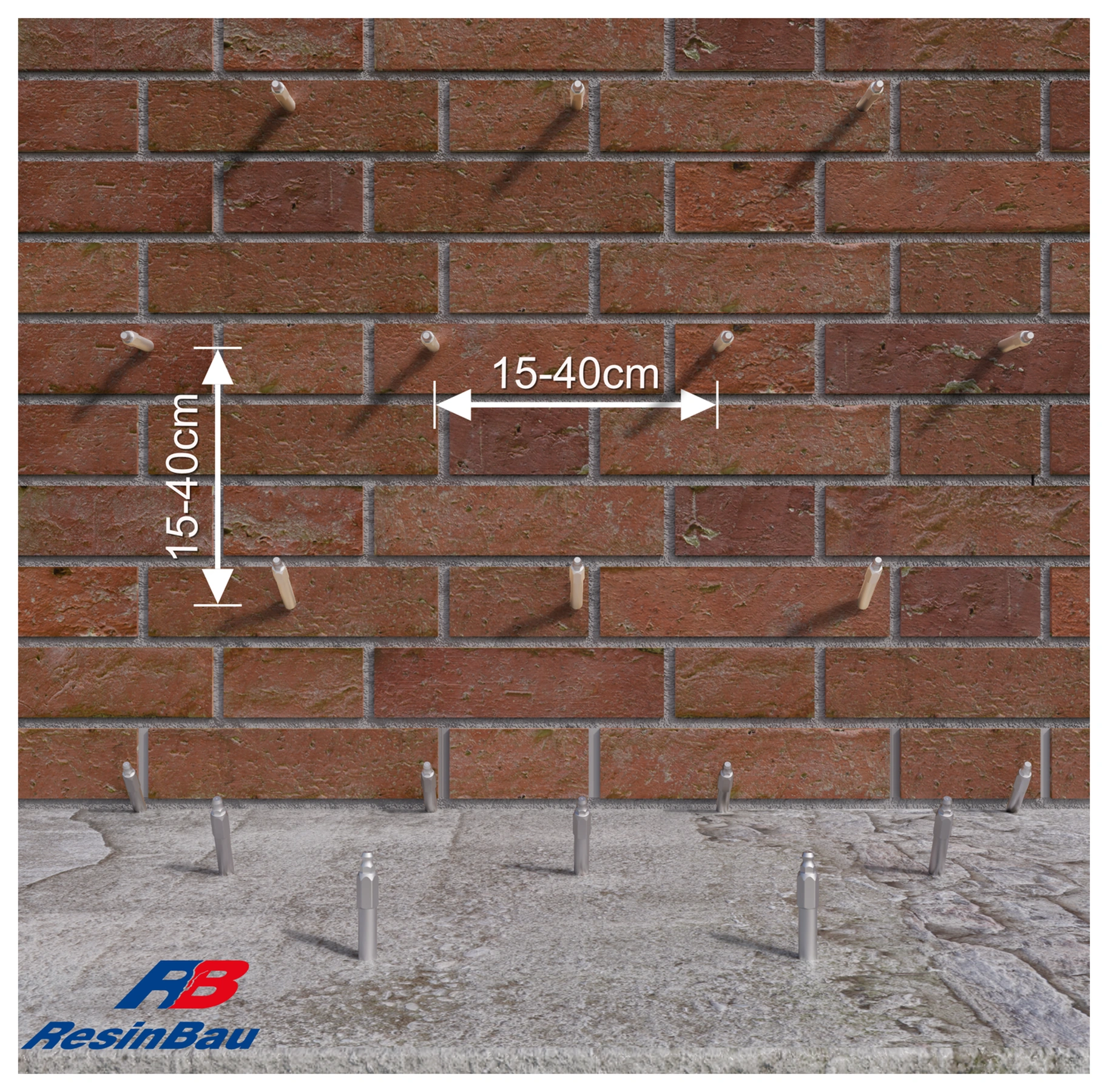

Варіант цегляної кладки показує точки доступу; зона завіси розташована за кладкою.

04 · Варіант основи

Варіант основи: сітка на цегляній кладці

Розплануйте точки подавання та спостереження відповідно до фактичної кладки та з'єднання з плитою. Пакер має бути встановлений стабільно, а шлях подавання — доходити до зовнішньої зони. Саме поглинання матеріалу цеглою або швами не підтверджує утворення завіси.

Показаний крок 15–40 cm наведено для прикладу. Доберіть його на пробній ділянці, перевіривши вплив ґрунту, порожнин і можливих відтоків. Ця ілюстрація та наступна з бетоном — альтернативні основи, а не два етапи одного ремонту.

  • Перевірте стан кладки та стабільність встановлення.
  • Підтвердьте сполучення в зоні за стіною.
Технологічна проба →

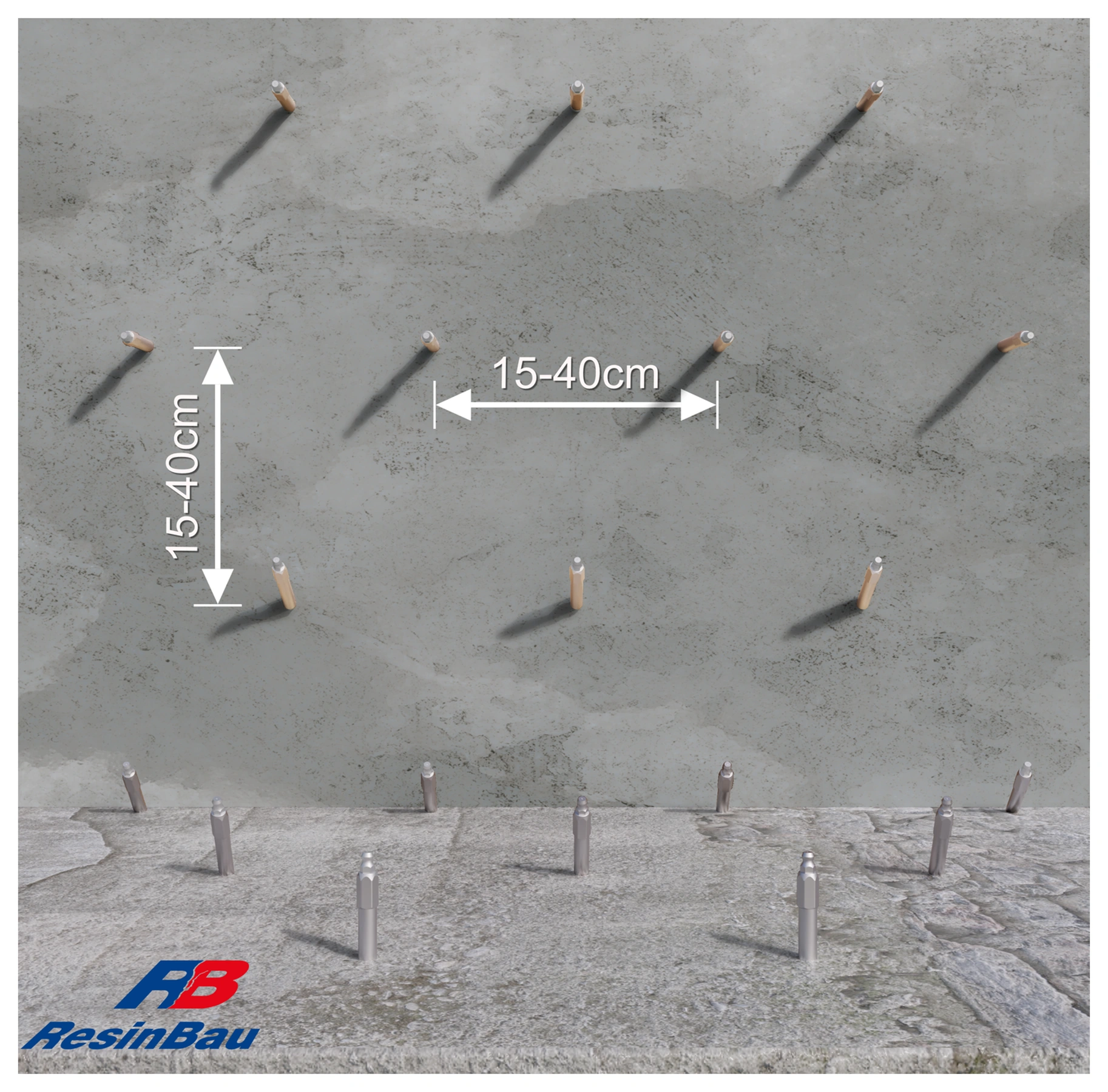

Варіант бетону потребує обстеження конструкції та безперервності доступу біля стіни й плити.

05 · Варіант основи

Варіант основи: сітка на бетоні

У бетоні плануйте точки з урахуванням арматури, мереж і фактичної товщини елемента. Охопіть також з'єднання стіни з плитою, щоб бар'єр не закінчувався перед кутом.

Крок 15–40 cm стосується показаного варіанта. Зона поширення за бетоном залежить від ґрунту й шляху матеріалу, тому сітку перевіряють пробою. Цей вигляд є альтернативою цегляній кладці; він не означає додаткового етапу після її ін'єктування.

  • Врахуйте арматуру та мережі.
  • Перевірте з'єднання вертикальної й горизонтальної частин.
Проба сітки →

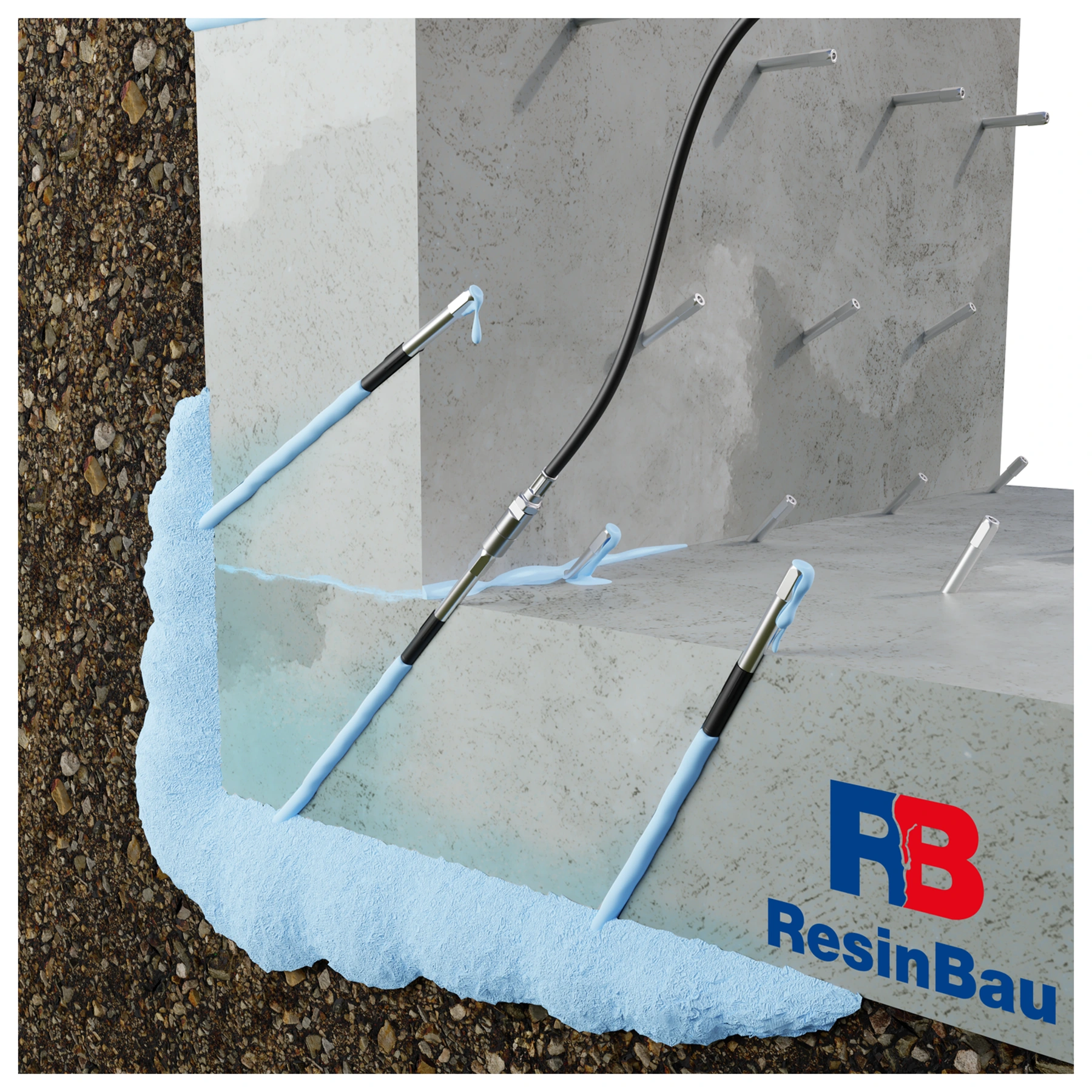

Спостереження за сполученням дозволяє порівняти місце подавання з фактичним шляхом матеріалу.

06 · Подавання

Подавайте матеріал і спостерігайте за проходженням

На ілюстрації синій колір уже означає ущільнювальний матеріал, а не воду з етапу промивання. Подавання у вибрану точку та спостереження за сусідніми отворами допомагають відстежувати поширення ін'єкційного матеріалу. Поєднуйте ці спостереження з поглинанням, часом і тиском.

За неконтрольованого відтоку, раптової зміни поглинання або підвищення тиску без потоку зупиніть подавання та визначте причину. Час реакції має дозволити з'єднання зон, але не вихід матеріалу за заплановану ділянку. Проба допомагає встановити цей баланс у реальній основі.

  • Записуйте послідовність і місця проходження.
  • Перевіряйте дренажі та інші можливі шляхи виходу.
Керування процесом створення завіси →Очищення після вибраного ін'єкційного матеріалу →

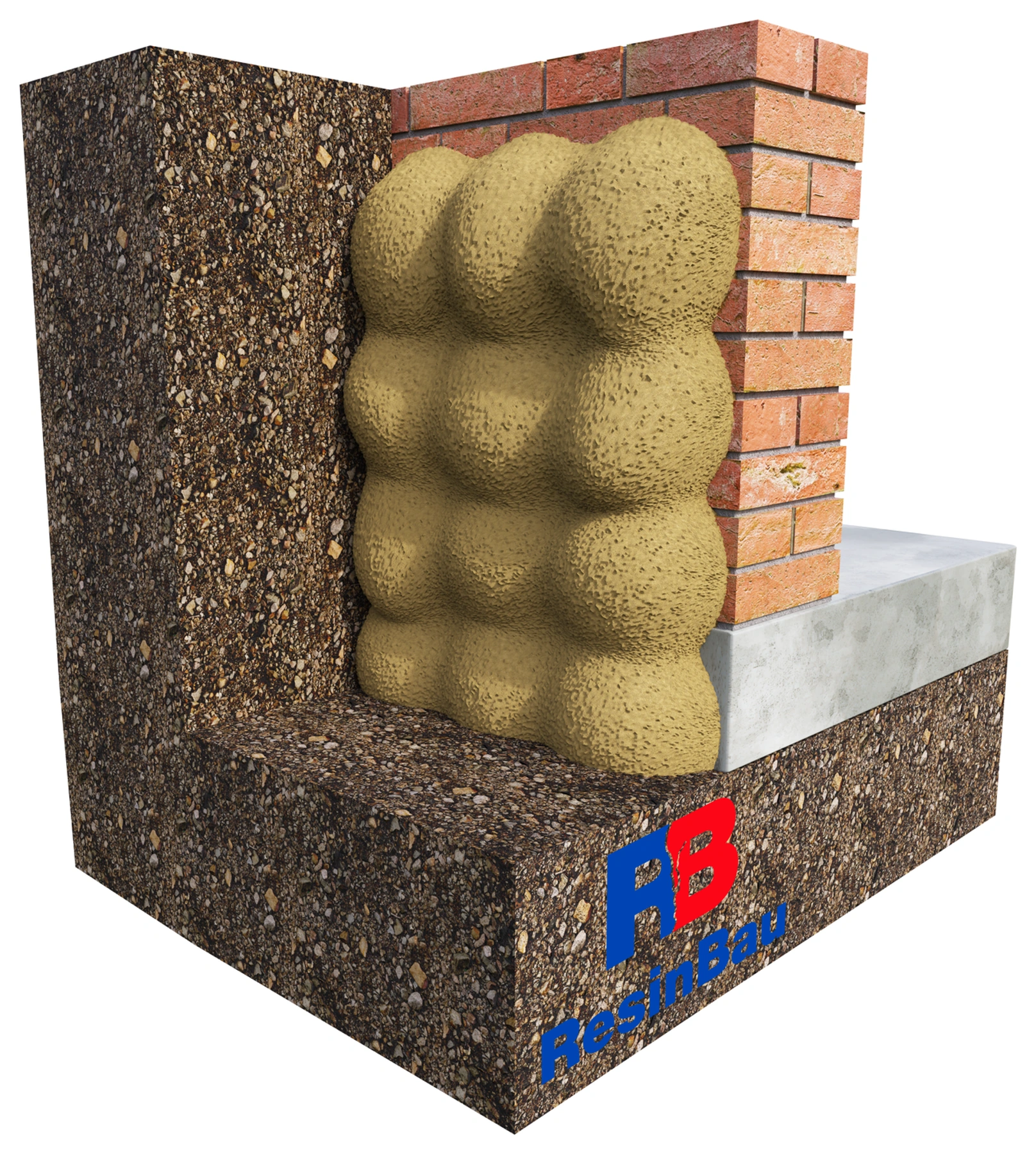

Об'ємні фігури показують заплановану безперервність зон, а не гарантовану форму матеріалу в ґрунті.

07 · Контроль

Перевірте з'єднання зон охоплення та межі завіси

Кожна точка має брати участь у створенні суцільного бар'єра. Перекриття фігур на рисунку допомагає зрозуміти потребу з'єднання зон охоплення. Фактична форма залежить від ґрунту, порожнин, води та способу подавання; колір ілюстрації не позначає конкретного продукту.

Приймання охоплює всю ділянку, кути, з'єднання з плитою та сусідніми ізоляціями. Якщо протікання переміщується поруч, перевірте можливість обходу бар'єра. Документуйте доповнення й оцінюйте герметичність у водних умовах, репрезентативних для експлуатації; сама витрата не підтверджує безперервності.

  • Перевірте межі та з'єднання бар'єра.
  • Відокремте баланс матеріалу від доказу герметичності.
Приймання завіси →Ґрунт: інші цілі ін'єктування →

Де має утворитися бар'єр?

Ін'єкційна завіса утворюється за стіною або плитою, найчастіше в зоні контакту конструкції з ґрунтом. Подавання здійснюється крізь конструкцію з доступного боку. Рішення можна розглядати там, де відновлення ізоляції ззовні ускладнене, а обстеження дозволяє запланувати контрольоване ущільнення.

Це інша мета, ніж насичення структури стіни. Якщо матеріал залишається в порах і швах кладки, це ще не означає створення бар'єра за нею. Визначте цільову зону на перерізі до підбору довжини отворів та об'єму матеріалу.

Ґрунт не є однорідною формою

Визначте тип і будову ґрунту, порожнини біля конструкції, рівень води та місця можливого відтоку. Засипка, щілина біля стіни та зв'язний ґрунт можуть приймати матеріал зовсім по-різному. У дренажі або незакритій порожнині він може переміщуватися далеко за заплановану ділянку.

Позначте межі завіси: з'єднання стіни з плитою, кути, проходки й сусідні ізоляції. Бар'єр, що закінчується перед таким вузлом, залишає воді можливість обходу. Обсяг ремонту має випливати зі шляху надходження, а не лише площі мокрої плями.

Сітку визначають пробою

Виберіть ділянку, що охоплює репрезентативну основу та важливий граничний вузол. Отвори мають доходити до зони за конструкцією; їх виконання має враховувати арматуру, мережі та фактичний переріз. Очистіть шлях подавання, встановіть пакери й підготуйте контрольоване збирання витоків.

Під час проби порівняйте кількість матеріалу, час подавання, проходження між точками й поведінку води. Перевірте також, чи матеріал з'являється в дренажі або інших незапланованих місцях. На цій основі уточніть крок, послідовність, час реакції та розмір секції.

Дві різні причини змінити технологію

Гель витікає до тужавлення

Можливий відкритий шлях виходу або надто довгий час реакції відносно потоку. Визначте цей шлях, обмежте його або доберіть попередній етап. Швидша реакція без обстеження може лише закрити найближчу точку.

Матеріал не з'єднує зони

Перевірте місце виходу отвору, прохідність, геометрію й тип ґрунту. Може знадобитися інша сітка або технологія. Не припускайте, що більший тиск створить рівномірну завісу в будь-якій основі.

Поглинання значно більше, ніж під час проби

Шукайте зміну ґрунту, каверну або сполучення з віддаленим простором. Припиніть екстраполяцію початкової витрати й заново визначте межі секції.

Протікання зникає, але з'являється поруч

Вода могла знайти новий шлях. Оцініть безперервність бар'єра та його з'єднання, перш ніж вважати ремонт ділянки завершеним.

Варіант гелю добирають відповідно до середовища

AcrylGel можна готувати з полімером або з водою в суміші B. Це не назви однієї рецептури. Для завіси підбір охоплює умови вологості, утримання води в гелі, очікуваний рух і ризик вимивання. Варіант із водою описаний для завіс у матеріалах ResinBau; його вибір має випливати з обстеження зони.

За інтенсивного припливу або великих порожнин можна розглянути етап обмеження виходу, а потім подавання основного матеріалу. Спінювання у вільному просторі не показує, скільки продукту залишиться в ґрунті та чи утвориться суцільний бар'єр.

Витрата — результат процесу, а не доказ безперервності

Визначте баланс за пробною ділянкою окремо для різних основ. Зберігайте одиницю, варіант і концентрацію матеріалу; кілограми продукту, літри готової суміші та об'єм зони в ґрунті не взаємозамінні. Орієнтовна кількість на квадратний метр не може замінити пробу.

Документуйте точки, проходження, перерви й коригування. Приймання охоплює всю зону та її краї, а контроль має відповідати репрезентативним водним умовам. За зміни рівня води може проявитися шлях, що був неактивним під час робіт.

ПІДБІР RESINBAU

Матеріал залежить від умов

AcrylGel — варіант із водою →

Завісовий варіант із водою в суміші B, підібраний за умовами ґрунту й вологості. Контролюйте реакцію та ризик міграції.

ResinBau AcrylGel + Polymer →

Варіант із полімером, коли це випливає з прийнятої технології та умов роботи бар'єра. Не застосовуйте густину всієї суміші до самого полімеру.

HydroGum →

Можливий напрямок за потоку води й більших порожнин; необхідно підтвердити доступ, наявність води для реакції та спосіб обмеження розширення.

WaterStopper →

Попереднє обмеження інтенсивного припливу або виходу матеріалу перед основним ущільненням.

Розрахуйте те, що відомо

КАЛЬКУЛЯТОРЗмішування AcrylGel →

Доберіть варіант, потім перевірте реакцію на зразку в умовах будмайданчика.

КАЛЬКУЛЯТОРБаланс літри–кілограми →

Перерахуйте матеріал із проби; калькулятор не визначає зони поширення завіси.

Наступний крок

ЧИТАЙТЕ ДАЛІНасичення всередині стіни →

Порівняйте зони дії обох методів.

ЧИТАЙТЕ ДАЛІҐрунт і фундаменти →

Розмежовуйте ущільнення та завдання несучої здатності й піднімання.

ЧИТАЙТЕ ДАЛІПробна ділянка →

Запишіть припущення, спостереження та критерії подальшої роботи.
