ფარდული ინექცია: ბარიერი კონსტრუქციის მიღმა

ფარდამ უნდა დააკავშიროს ჰერმეტიზაციის ზონები გრუნტის მხრიდან. წარმატებას განსაზღვრავს მიწოდების ადგილი, მასალის ფაქტობრივი გზა და უწყვეტობა შეკეთების საზღვრებზე.

მდგომარეობის შესწავლამიმართულება და ვარიანტებიშერჩევა და შემდეგი ნაბიჯი

მიჰყევით ტექნოლოგიას

ფარდა: კონსტრუქციის გავლით წვდომიდან უწყვეტ ბარიერამდე

მიმდევრობა სრული ჭრილიდან ხვრელების შესრულებისა და მომზადების გავლით კონტროლირებად მიწოდებამდე მიდის. ფარდა უნდა შეიქმნას კონსტრუქციის მიღმა, გრუნტის ზონაში. პაკერების ხილული ბადე და მასალის ხარჯი თავისთავად არ ამტკიცებს მის უწყვეტობას.

სამიზნე ზონა კონსტრუქციული ელემენტის გარეთაა, მათ შორის კედლისა და ფილის შეერთებასთან.

01 · ჭრილი

ნახეთ სამიზნე ბარიერი კედლისა და ფილის მიღმა

ხვრელები გადის კონსტრუქციაში და მასალას გრუნტთან კონტაქტის ზონაში აწვდის. ლურჯი ზოლი აჩვენებს მიზანს: კედლის მიღმა და ფილის ქვეშ ჰერმეტიზაციის დაკავშირებას. კუთხეებს, შეღწევის კვანძებსა და კიდეებს ისეთივე ყურადღება სჭირდება, როგორც შესაკეთებელი ზედაპირის შუა ნაწილს.

AcrylGel შეირჩევა ნარევის ვარიანტისა და ტენიანობის გათვალისწინებით. HydroGum ფარდისთვის შესაძლო ვარიანტია ინდივიდუალური შერჩევისა და ცდის შემდეგ: უნდა დადასტურდეს განაწილება, რეაქციისთვის წყლის ხელმისაწვდომობა და აქაფებული შემავსებლის გაფართოების შეზღუდვა. ორივე მასალა მისთვის შესაბამის ტექნოლოგიას მოითხოვს.

  • ჭრილზე მიუთითეთ ბარიერის საზღვრები.
  • შეისწავლეთ ფარდის შემოვლის შესაძლო გზები.
AcrylGel-ის ვარიანტები →HydroGum →კედლის სტრუქტურის გაჟღენთვა →
მოქმედების ადგილს განსაზღვრავს ხვრელის გამოსასვლელი და არა მხოლოდ შესვლის წერტილი.

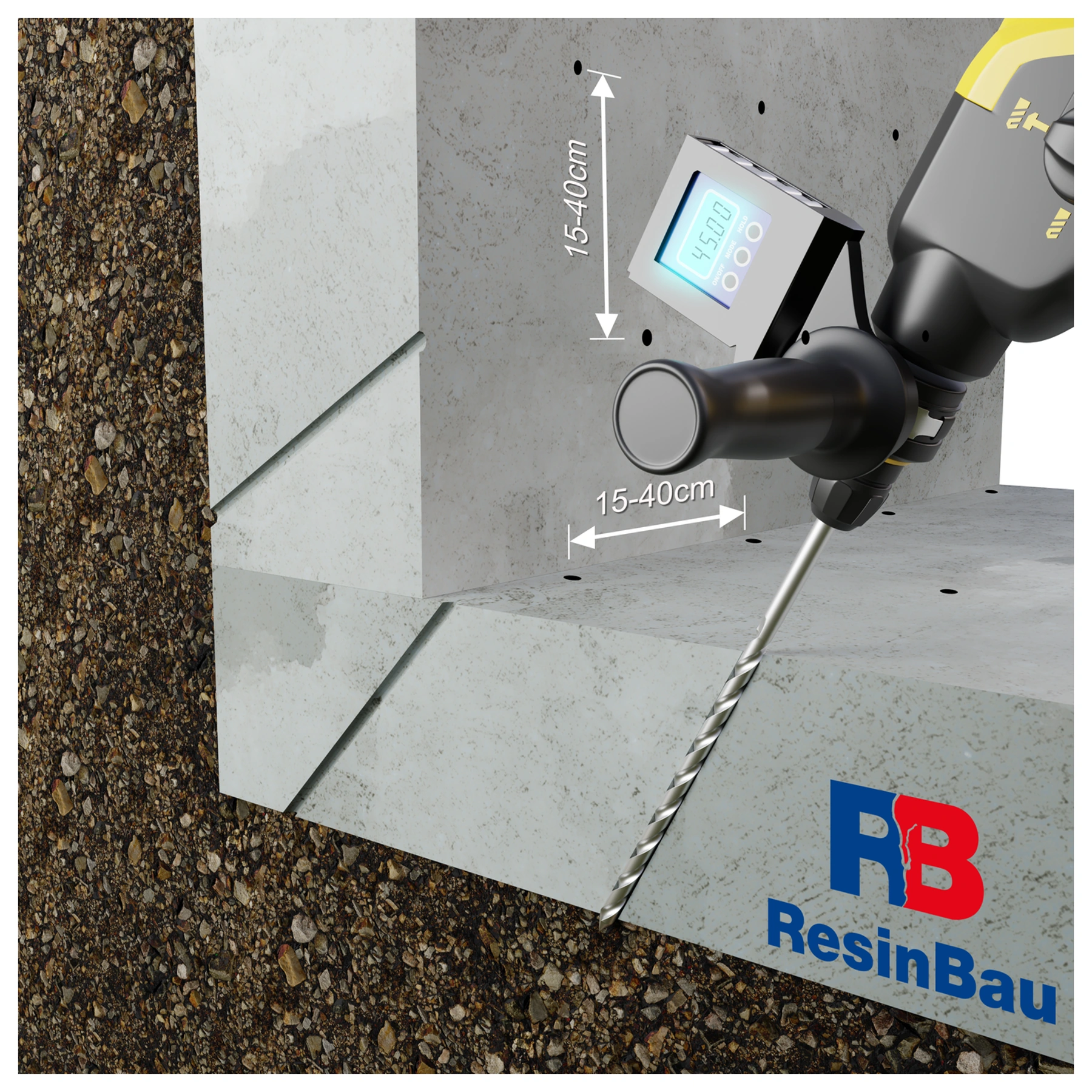

02 · მომზადება

შექმენით მიწოდების გზა კონსტრუქციის მიღმა ზონამდე

ხვრელმა მასალა კონსტრუქციული ელემენტის მიღმა უნდა მიიტანოს. განსაზღვრეთ ის ფაქტობრივი სისქისა და კონსტრუქციის აგებულების მიხედვით, არმატურის, კომუნიკაციებისა და გრუნტის ზონასთან მისვლის მიმართულების გათვალისწინებით.

ილუსტრაციაზე ნაჩვენები 15–40 cm ეხება სქემატურ ბადეს. ბიჯის შერჩევა მოითხოვს ცდას მოცემულ საფუძველში. კედლის შიგნით დასრულებულმა ხვრელმა შეიძლება მისი სტრუქტურა გაჟღინთოს, რაც გარე მხარეს ფარდის შექმნას არ ადასტურებს.

  • დაადასტურეთ ხვრელის მიმართულება და სიღრმე.
  • მიწოდების ადგილი განასხვავეთ პაკერის მდებარეობისგან.
ბადისა და ტექნოლოგიის ცდა →

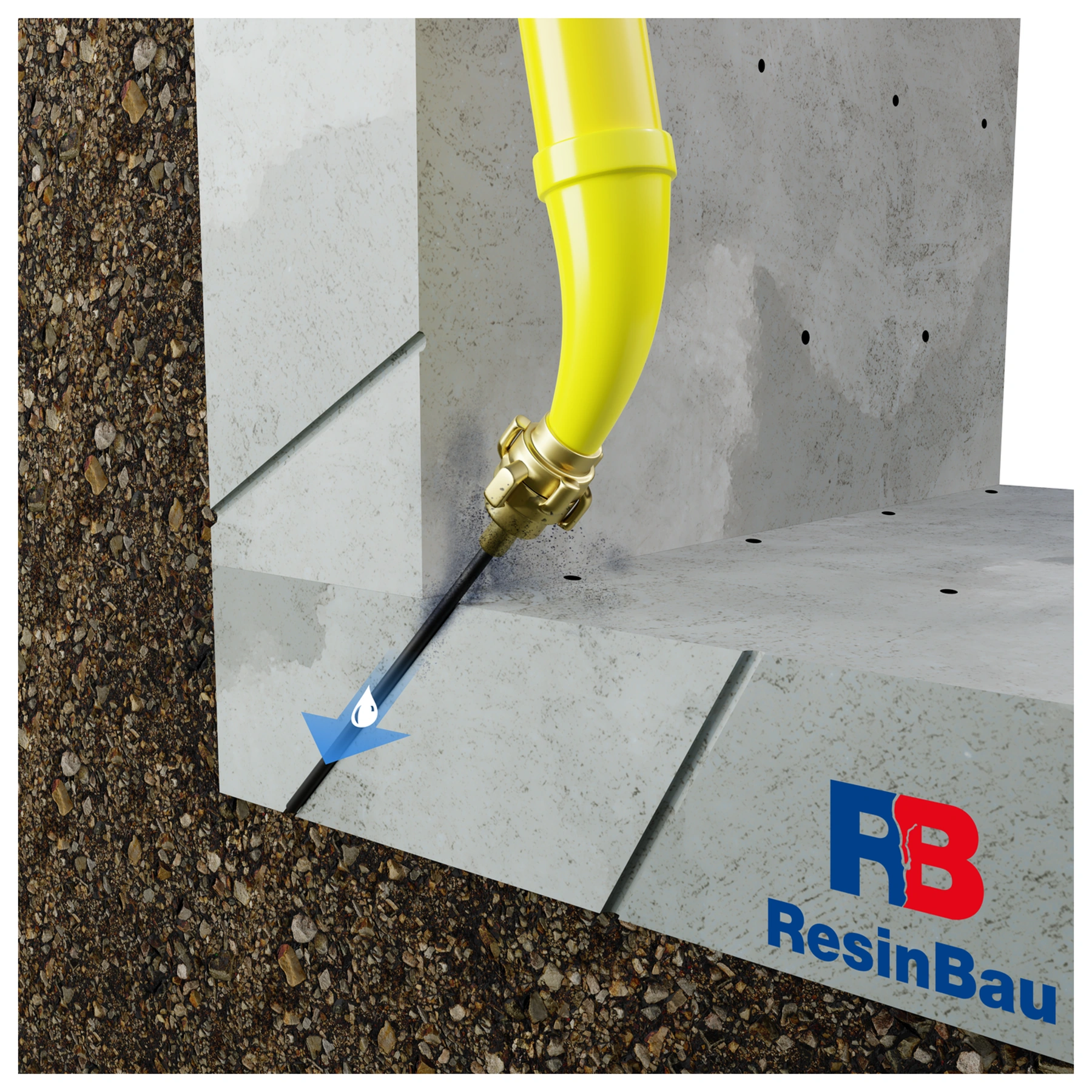

ამ სურათზე ლურჯი ისარი აღნიშნავს ხვრელის მოსამზადებელ წყალს.

03 · მომზადება

გაასუფთავეთ ხვრელები და შეამოწმეთ დინების გზა

მიწოდების გზიდან მოაცილეთ ბურღვის ნარჩენები. წყლით გამორეცხვამ ხვრელი უშუალო ინექციამდე უნდა მოამზადოს. წესი და ინტენსივობა მოარგეთ კონსტრუქციისა და საფუძვლის მდგომარეობას.

შეამოწმეთ გამტარობა და დააკვირდით, სად ჩნდება წყალი. დაუგეგმავი გადინებები შეიძლება სიცარიელესთან ან სხვა სივრცესთან კავშირს აჩვენებდეს. ხვრელის მომზადება არ არის მზა ფარდის ჰერმეტულობის ცდა ან მომავალი საინექციო მასალის გავრცელების არეალის დადასტურება.

  • უზრუნველყავით გამონადენის კონტროლირებადი შეგროვება.
  • ჩაწერეთ გამოვლენილი კავშირის გზები.
საფუძვლისა და შესაძლო გადინების შესწავლა →

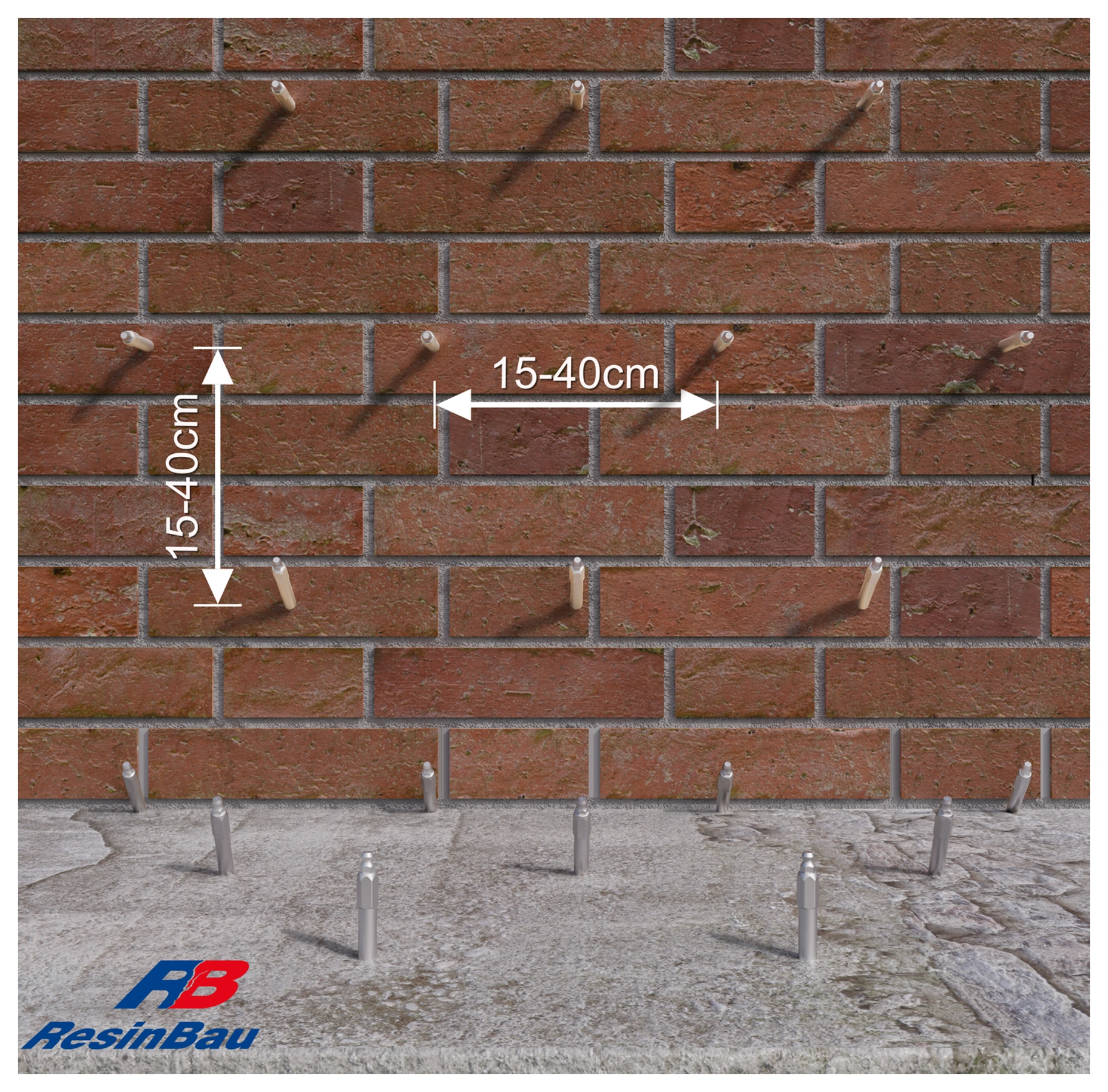

აგურის კედლის ვარიანტი აჩვენებს წვდომის წერტილებს; ფარდის ზონა კედლის მიღმაა.

04 · საფუძვლის ვარიანტი

საფუძვლის ვარიანტი: ბადე აგურის კედელზე

დაგეგმეთ მიწოდებისა და დაკვირვების წერტილები ფაქტობრივი კედლისა და ფილასთან შეერთების მიხედვით. პაკერი სტაბილურად უნდა ჩაიდგას, მიწოდების გზა კი გარე ზონამდე უნდა აღწევდეს. მხოლოდ აგურის ან ნაკერების მიერ მასალის მიღება ფარდის წარმოქმნას არ ადასტურებს.

ნაჩვენები ბიჯი 15–40 cm მაგალითია. შეარჩიეთ ის საცდელ მონაკვეთზე გრუნტის, სიცარიელეებისა და შესაძლო გადინებების გავლენის შემოწმებით. ეს სურათი და შემდეგი, ბეტონის სურათი, საფუძვლის ალტერნატივებია და არა ერთი შეკეთების ორი ეტაპი.

  • შეამოწმეთ კედლის მდგომარეობა და ჩასმის სტაბილურობა.
  • დაადასტურეთ კავშირი კედლის მიღმა ზონაში.
ტექნოლოგიური ცდა →

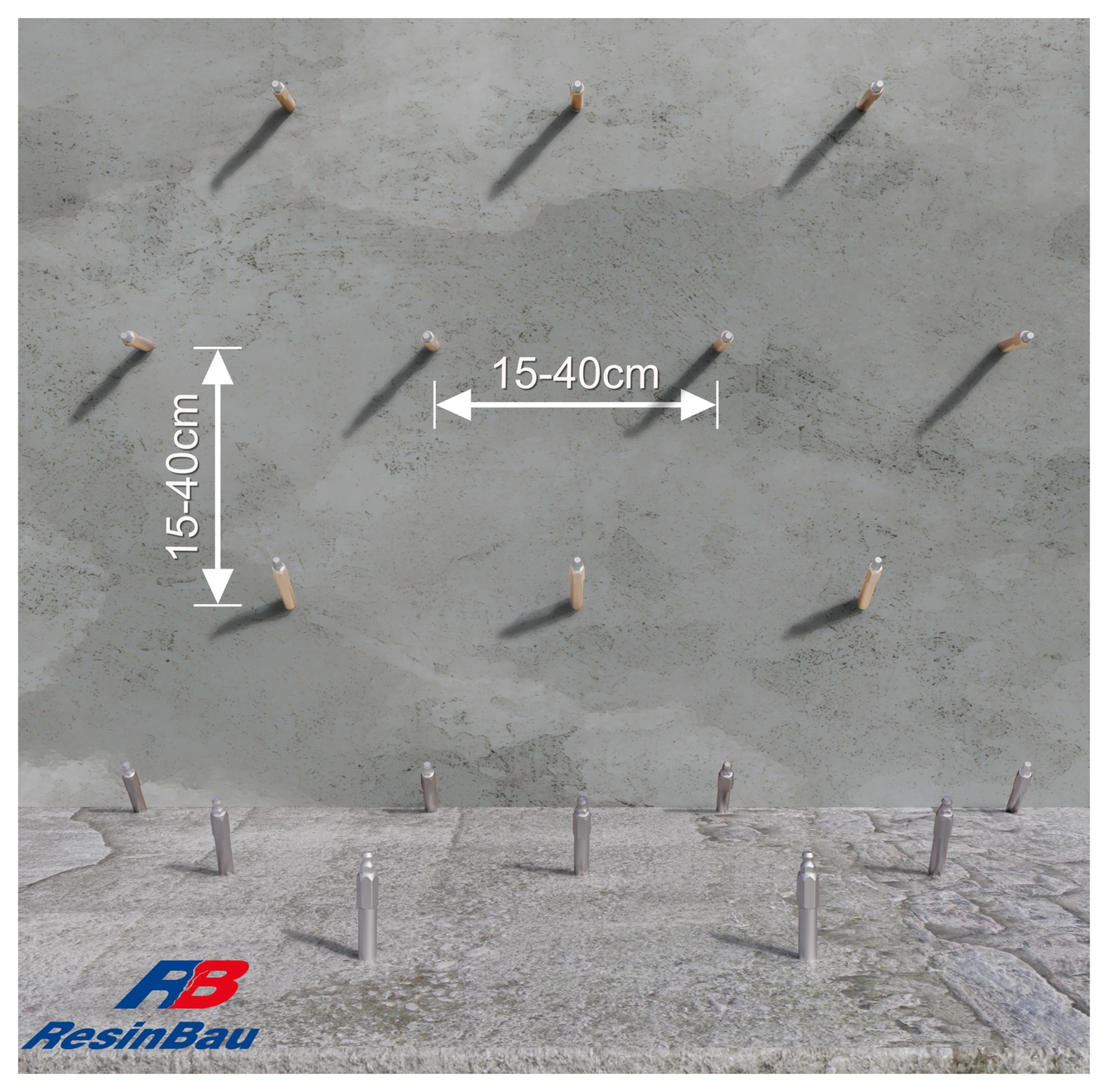

ბეტონის ვარიანტი მოითხოვს კონსტრუქციისა და კედელთან და ფილასთან წვდომის უწყვეტობის შესწავლას.

05 · საფუძვლის ვარიანტი

საფუძვლის ვარიანტი: ბადე ბეტონზე

ბეტონში წერტილები დაგეგმეთ არმატურის, კომუნიკაციებისა და ელემენტის ფაქტობრივი სისქის გათვალისწინებით. მოიცავით კედლის ფილასთან შეერთებაც, რათა ბარიერი კუთხემდე არ დასრულდეს.

15–40 cm ბიჯი ეკუთვნის ნაჩვენებ ვარიანტს. ბეტონის მიღმა გავრცელება დამოკიდებულია გრუნტსა და მასალის გზაზე, ამიტომ ბადე ცდით მოწმდება. ეს ხედი აგურის კედლის ალტერნატივაა; არ ნიშნავს მის ინექციას მოყოლილ დამატებით ეტაპს.

  • გაითვალისწინეთ არმატურა და კომუნიკაციები.
  • შეამოწმეთ ვერტიკალური და ჰორიზონტალური ნაწილების დაკავშირება.
ბადის ცდა →

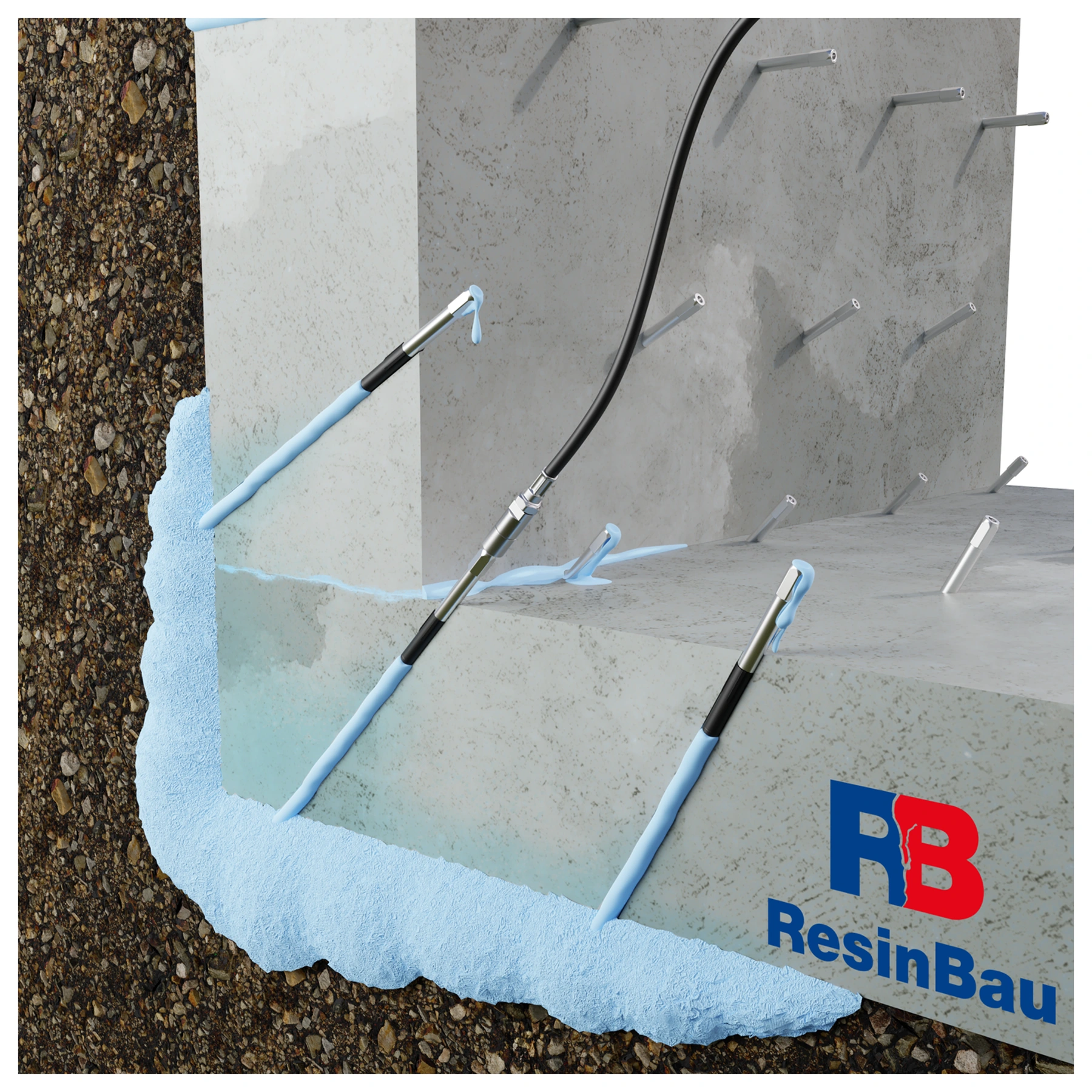

კავშირზე დაკვირვება საშუალებას იძლევა მიწოდების ადგილი მასალის ფაქტობრივ გზას შევადაროთ.

06 · მიწოდება

მიაწოდეთ მასალა და დააკვირდით გადასვლებს

სურათზე ლურჯი ფერი უკვე აღნიშნავს ჰერმეტიზაციის მასალას და არა გამორეცხვის ეტაპის წყალს. არჩეულ წერტილში მიწოდება და მეზობელ ხვრელებზე დაკვირვება საინექციო მასალის გავრცელების თვალყურის დევნებაში გეხმარებათ. ეს დაკვირვებები შეაჯერეთ ხარჯთან, დროსა და წნევასთან.

უკონტროლო გადინების, ხარჯის უეცარი ცვლილების ან დინების გარეშე წნევის ზრდისას შეაჩერეთ მიწოდება და დაადგინეთ მიზეზი. რეაქციის დრომ ზონების დაკავშირება უნდა დაუშვას, მაგრამ არა მასალის დაგეგმილი არეალიდან გაქცევა. ცდა ემსახურება ამ ბალანსის დადგენას ფაქტობრივ საფუძველში.

  • აღრიცხეთ გადასვლების მიმდევრობა და ადგილები.
  • შეამოწმეთ დრენაჟები და გაქცევის სხვა შესაძლო გზები.
ფარდის პროცესის მართვა →არჩეული საინექციო მასალის შემდეგ წმენდა →

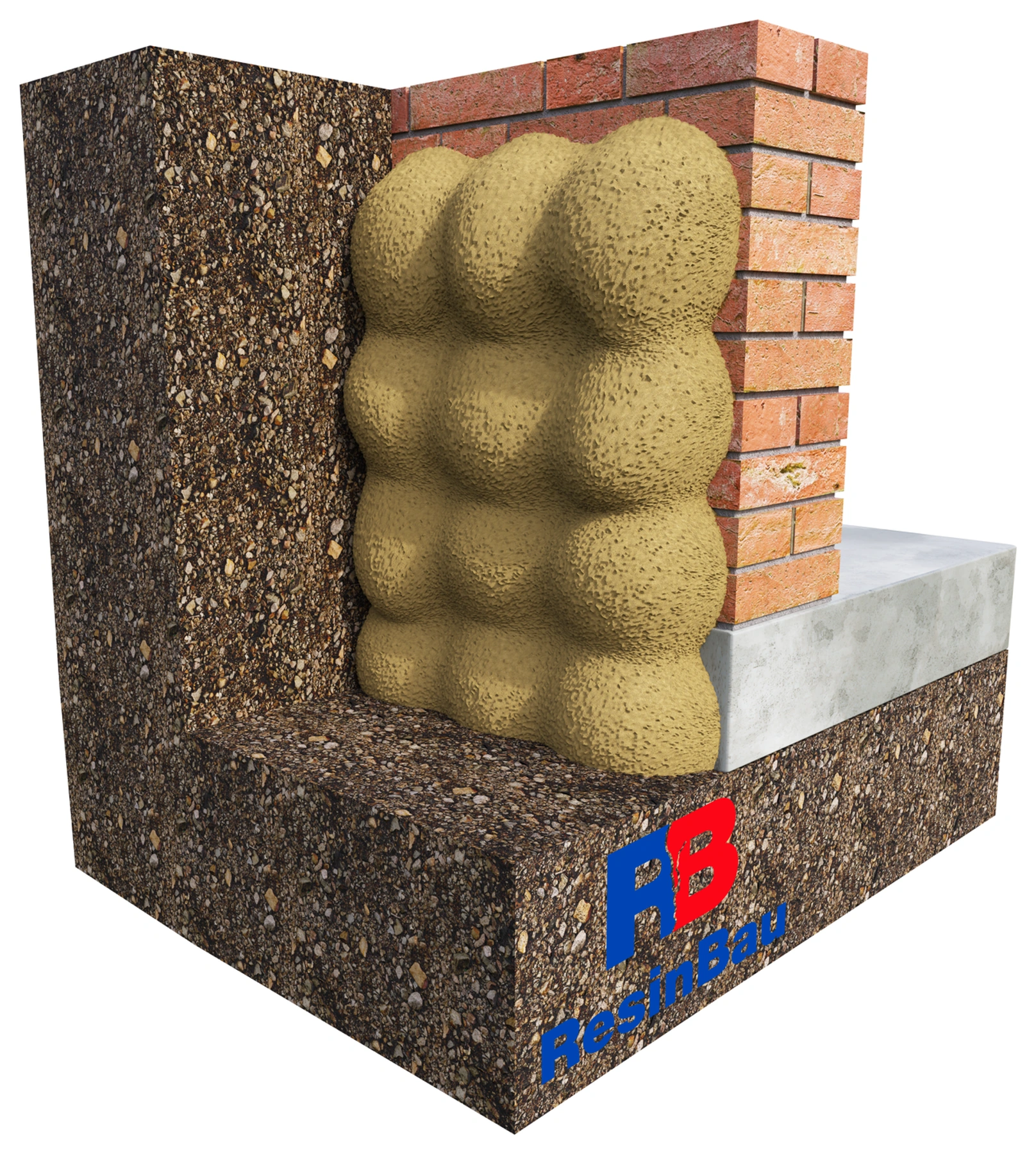

მოცულობითი ფიგურები აჩვენებს ზონების განზრახულ უწყვეტობას და არა გრუნტში მასალის გარანტირებულ ფორმას.

07 · კონტროლი

შეამოწმეთ გავრცელების არეების დაკავშირება და ფარდის საზღვრები

თითოეულმა წერტილმა მონაწილეობა უნდა მიიღოს უწყვეტი ბარიერის შექმნაში. ნახაზზე გადაფარვადი ფიგურები გეხმარებათ გავრცელების არეების დაკავშირების აუცილებლობის გაგებაში. ფაქტობრივი ფორმა დამოკიდებულია გრუნტზე, სიცარიელეებზე, წყალზე და მიწოდების მართვაზე; ილუსტრაციის ფერი არ განსაზღვრავს კონკრეტულ პროდუქტს.

მიღება მოიცავს მთელ არეალს, კუთხეებს, ფილასთან და მეზობელ იზოლაციებთან შეერთებას. თუ გაჟონვა გვერდით ინაცვლებს, შეამოწმეთ ბარიერის შემოვლის შესაძლებლობა. დააფიქსირეთ დამატებები და შეაფასეთ ჰერმეტულობა ექსპლუატაციისთვის დამახასიათებელ წყლის პირობებში; მხოლოდ ხარჯი უწყვეტობას არ ადასტურებს.

  • შეამოწმეთ ბარიერის საზღვრები და შეერთებები.
  • მასალის ბალანსი განასხვავეთ ჰერმეტულობის მტკიცებულებისგან.
ფარდის მიღება →გრუნტი: ინექციის სხვა მიზნები →

სად უნდა შეიქმნას ბარიერი?

საინექციო ფარდა იქმნება კედლის ან ფილის გარეთ, უმეტესად კონსტრუქციისა და გრუნტის კონტაქტის ზონაში. მიწოდება ხდება კონსტრუქციული ელემენტის გავლით ხელმისაწვდომი მხრიდან. გადაწყვეტა შეიძლება განიხილებოდეს იქ, სადაც გარედან იზოლაციის აღდგენა რთულია და მდგომარეობის შესწავლა კონტროლირებადი ჰერმეტიზაციის დაგეგმვის საშუალებას იძლევა.

ეს სხვა მიზანია, ვიდრე კედლის სტრუქტურის გაჟღენთვა. თუ მასალა კედლის ფორებსა და ნაკერებში რჩება, ეს ჯერ კიდევ არ ნიშნავს მის მიღმა ბარიერის შექმნას. ხვრელების სიგრძისა და მასალის მოცულობის შერჩევამდე სამიზნე ზონა ჭრილზე განსაზღვრეთ.

გრუნტი ერთგვაროვანი ფორმა არ არის

შეისწავლეთ გრუნტის ტიპი და განლაგება, სიცარიელეები კონსტრუქციასთან, წყლის დონე და შესაძლო გადინების ადგილები. უკუჩაყრილმა გრუნტმა, კედლის მიმდებარე ღრეჩომ და შეკავშირებულმა გრუნტმა შეიძლება მასალა სრულიად განსხვავებულად მიიღოს. დრენაჟში ან დაუხურავ სიცარიელეში ის შესაძლოა დაგეგმილი არეალიდან შორს გადაადგილდეს.

მონიშნეთ ფარდის საზღვრები: კედლისა და ფილის შეერთება, კუთხეები, შეღწევის კვანძები და მეზობელი იზოლაციები. ასეთ დეტალამდე დასრულებული ბარიერი წყალს შემოვლის შესაძლებლობას უტოვებს. შეკეთების მოცულობა უნდა გამომდინარეობდეს შემოდინების გზიდან და არა მხოლოდ სველი ლაქის ფართობიდან.

ბადე ცდით განისაზღვრება

აირჩიეთ მონაკვეთი, რომელიც მოიცავს დამახასიათებელ საფუძველსა და მნიშვნელოვან სასაზღვრო დეტალს. ხვრელები კონსტრუქციის მიღმა ზონამდე უნდა აღწევდეს; მათი შესრულებისას გასათვალისწინებელია არმატურა, კომუნიკაციები და ფაქტობრივი ჭრილი. გაასუფთავეთ მიწოდების გზა, ჩასვით პაკერები და მოამზადეთ გამონადენის კონტროლირებადი შეგროვება.

ცდის დროს შეადარეთ მასალის რაოდენობა, მიწოდების დრო, წერტილებს შორის გადასვლები და წყლის ქცევა. ასევე შეამოწმეთ, ხომ არ ჩნდება მასალა დრენაჟში ან სხვა დაუგეგმავ ადგილებში. ამის საფუძველზე დააზუსტეთ ბიჯი, მიმდევრობა, რეაქციის დრო და მონაკვეთის ზომა.

ტექნოლოგიის შეცვლის ორი განსხვავებული მიზეზი

გელი შეკვრამდე გაედინება

შესაძლოა არსებობდეს გაქცევის ღია გზა ან დინებასთან შედარებით ზედმეტად ხანგრძლივი რეაქციის დრო. შეისწავლეთ ეს გზა, შეზღუდეთ იგი ან შეარჩიეთ წინასწარი ეტაპი. შესწავლის გარეშე უფრო სწრაფმა რეაქციამ შეიძლება მხოლოდ უახლოესი წერტილი დახუროს.

მასალა ზონებს ვერ აკავშირებს

შეამოწმეთ ხვრელის გამოსასვლელის ადგილი, გამტარობა, გეომეტრია და გრუნტის ტიპი. შესაძლოა საჭირო იყოს სხვა ბადე ან ტექნოლოგია. ნუ ივარაუდებთ, რომ უფრო მაღალი წნევა ნებისმიერ საფუძველში თანაბარ ფარდას შექმნის.

ხარჯი ცდასთან შედარებით მნიშვნელოვნად დიდია

მოძებნეთ გრუნტის ცვლილება, კავერნა ან შორეულ სივრცესთან კავშირი. შეწყვიტეთ საწყისი ხარჯის ექსტრაპოლაცია და თავიდან განსაზღვრეთ მონაკვეთის საზღვრები.

გაჟონვა ქრება, მაგრამ გვერდით ჩნდება

წყალმა შესაძლოა ახალი გზა იპოვა. შესაკეთებელი არეალის დასრულებულად მიჩნევამდე შეაფასეთ ბარიერისა და მისი შეერთებების უწყვეტობა.

გელის ვარიანტი გარემოს მიხედვით შეირჩევა

AcrylGel შეიძლება მომზადდეს პოლიმერით ან წყლით B ნარევში. ეს ერთი და იმავე რეცეპტურის სახელები არ არის. ფარდისთვის შერჩევა მოიცავს ტენიანობის პირობებს, გელში წყლის შეკავებას, მოსალოდნელ მოძრაობასა და გამორეცხვის რისკს. წყლის ვარიანტი ფარდებისთვის აღწერილია ResinBau-ს მასალებში; მისი არჩევა ზონის შესწავლიდან უნდა გამომდინარეობდეს.

ინტენსიური შემოდინების ან დიდი სიცარიელეებისას შეიძლება განიხილოთ გაქცევის შემზღუდავი ეტაპი, შემდეგ კი ძირითადი მასალის მიწოდება. თავისუფალ სივრცეში აქაფება არ გვიჩვენებს, რამდენი პროდუქტი დარჩება გრუნტში ან შეიქმნება თუ არა უწყვეტი ბარიერი.

ხარჯი პროცესის შედეგია და არა უწყვეტობის მტკიცებულება

საცდელი მონაკვეთის ბალანსი სხვადასხვა საფუძვლისთვის ცალ-ცალკე განსაზღვრეთ. შეინარჩუნეთ მასალის ერთეული, ვარიანტი და კონცენტრაცია; პროდუქტის კილოგრამები, მზა ნარევის ლიტრები და გრუნტში ზონის მოცულობა ურთიერთჩანაცვლებადი არ არის. საორიენტაციო რაოდენობა კვადრატულ მეტრზე ცდას ვერ შეცვლის.

დააფიქსირეთ წერტილები, გადასვლები, შესვენებები და შესწორებები. მიღება მოიცავს მთელ ზონასა და მის კიდეებს, კონტროლი კი დამახასიათებელ წყლის პირობებს უნდა შეესაბამებოდეს. წყლის დონის ცვლილებისას შეიძლება გამოვლინდეს გზა, რომელიც სამუშაოების დროს არააქტიური იყო.

RESINBAU-ს შერჩევა

მასალა პირობებიდან გამომდინარეობს

AcrylGel — წყლის ვარიანტი →

ფარდის ვარიანტი წყლით B ნარევში, შერჩეული გრუნტისა და ტენიანობის პირობების მიხედვით. შეინარჩუნეთ რეაქციისა და მიგრაციის რისკის კონტროლი.

ResinBau AcrylGel + Polymer →

პოლიმერის ვარიანტი, როცა ამას მიღებული ტექნოლოგია და ბარიერის მუშაობის პირობები განსაზღვრავს. მთელი ნარევის სიმკვრივე არ მიაწეროთ მხოლოდ პოლიმერს.

HydroGum →

შესაძლო მიმართულება წყლის დინებისა და დიდი სიცარიელეებისას; აუცილებელია წვდომის, რეაქციის წყლისა და გაფართოების შეზღუდვის წესის დადასტურება.

WaterStopper →

ინტენსიური შემოდინების ან მასალის გაქცევის წინასწარი შეზღუდვა ძირითად ჰერმეტიზაციამდე.

გამოთვალეთ ის, რაც იცით

კალკულატორიAcrylGel-ის შერევა →

შეარჩიეთ ვარიანტი, შემდეგ შეამოწმეთ რეაქცია სამშენებლო პირობებში აღებულ ნიმუშზე.

კალკულატორილიტრი–კილოგრამის ბალანსი →

გადაიყვანეთ საცდელი მასალა; კალკულატორი არ განსაზღვრავს ფარდის გავრცელების არეალს.

შემდეგი ნაბიჯი

განაგრძეთ კითხვაკედლის შიგნით გაჟღენთვა →

შეადარეთ ორივე მეთოდის მოქმედების ზონა.

განაგრძეთ კითხვაგრუნტი და საძირკვლები →

ჰერმეტიზაცია განასხვავეთ მზიდუნარიანობისა და აწევის მიზნებისგან.

განაგრძეთ კითხვასაცდელი მონაკვეთი →

ჩაწერეთ დაშვებები, დაკვირვებები და შემდგომი მუშაობის კრიტერიუმები.

განიხილეთ თქვენი პროექტის პირობები

მოამზადეთ ჭრილი, წყლისა და მოძრაობის აღწერა და ჩატარებული ცდების შედეგები. ResinBau გეხმარებათ მასალისა და შესრულების ტექნოლოგიის შერჩევაში.
