Zavesno injektiranje: zapora za konstrukcijo

Injekcijska zavesa mora povezati tesnilna območja na strani zemljine. Odločilni so mesto dovajanja, dejanska pot materiala in neprekinjenost na mejah sanacije.

Ocena stanja Potek in različice Izbira in naslednji korak

SLEDITE TEHNOLOGIJI

Injekcijska zavesa: od dostopa skozi konstrukcijski element do neprekinjene zapore

Zaporedje vodi od celotnega prereza prek izvedbe in priprave izvrtin do nadzorovanega dovajanja. Injekcijska zavesa mora nastati za konstrukcijo, v območju zemljine. Vidna mreža injekcijskih nastavkov in poraba materiala sami po sebi ne dokazujeta njene neprekinjenosti.

Prerez opečnega zidu, kamnitega zidu in betona, povezanih s ploščo; modra zapora poteka na strani zemljine. — Ciljno območje je zunaj konstrukcijskega elementa, tudi pri povezavi stene s ploščo.

01 · Prerez

Oglejte si ciljno zaporo za steno in ploščo

Izvrtine prehajajo skozi konstrukcijo in dovajajo material do območja stika z zemljino. Modri pas prikazuje cilj: povezavo tesnjenja za steno in pod ploščo. Vogali, preboji in robovi zahtevajo enako pozornost kot sredina sanirane površine.

AcrylGel se izbere ob upoštevanju različice mešanice in vlažnosti. HydroGum je možna izbira za zavesno injektiranje po individualni izbiri in preskusu: potrditi je treba porazdelitev, dostop vode za reakcijo ter omejitev raztezanja penjenega polnila. Oba materiala zahtevata svojo ustrezno tehnologijo.

Označite meje zapore na prerezu.
Ugotovite možne poti mimo injekcijske zavese.

Različice AcrylGel →HydroGum →Nasičenje strukture stene →

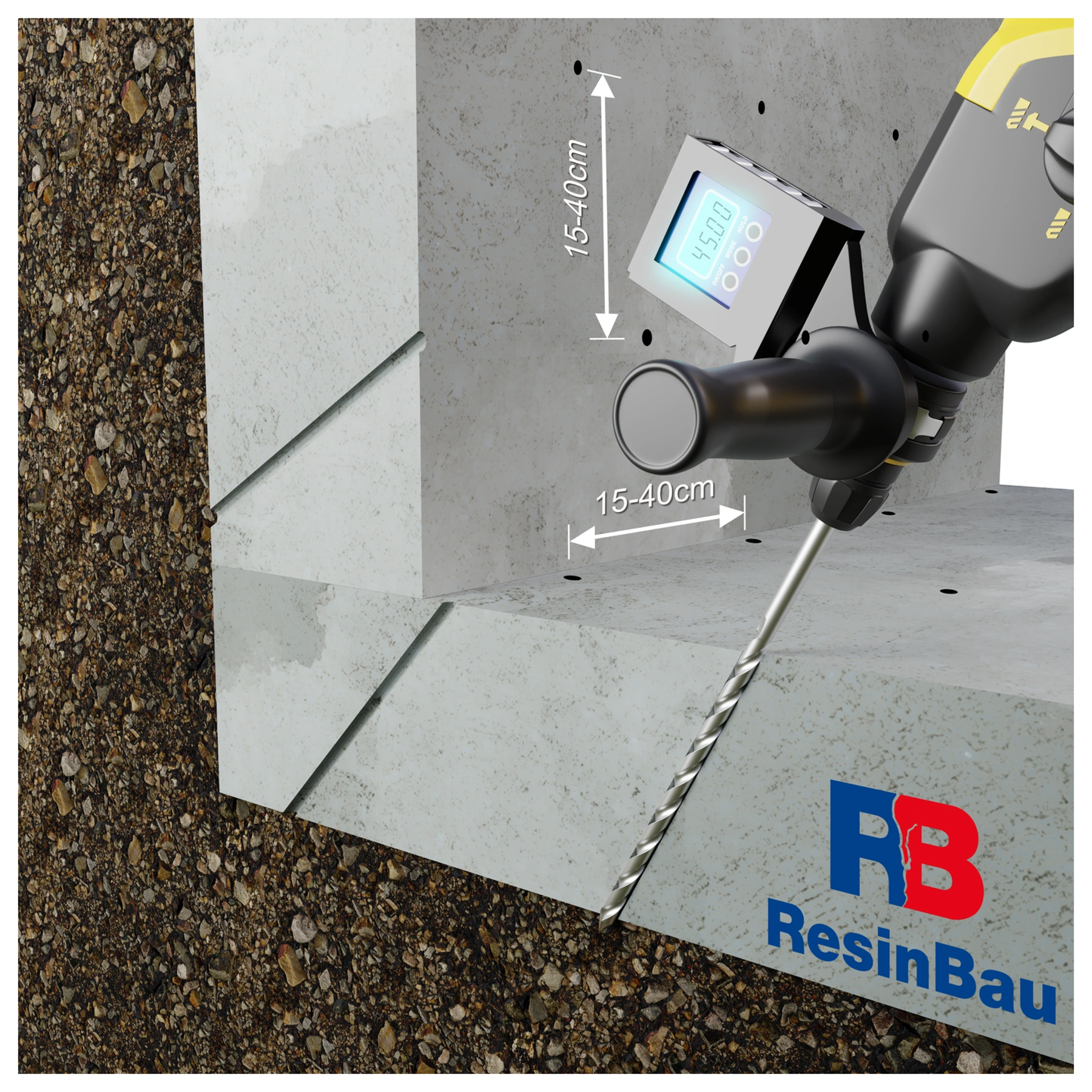

Izvrtine v steni in plošči, speljane do zemljine na drugi strani konstrukcijskega elementa. — Mesto delovanja določa izhod izvrtine, ne samo vstopna točka.

02 · Priprava

Izvedite dovodno pot do območja za konstrukcijo

Izvrtina mora dovajati material za konstrukcijski element. Določite jo na podlagi dejanske debeline in sestave konstrukcije, ob upoštevanju armature, napeljav ter smeri dostopa do območja zemljine.

Vrednosti 15–40 cm na ilustraciji se nanašajo na ponazoritveno mrežo. Izbira razmika zahteva preskus v konkretni podlagi. Izvrtina, ki se konča znotraj stene, lahko nasiči njeno strukturo, kar ne potrjuje nastanka injekcijske zavese na zunanji strani.

Potrdite potek in globino izvrtine.
Ločite mesto dovajanja od položaja injekcijskega nastavka.

Preskus mreže in tehnologije →

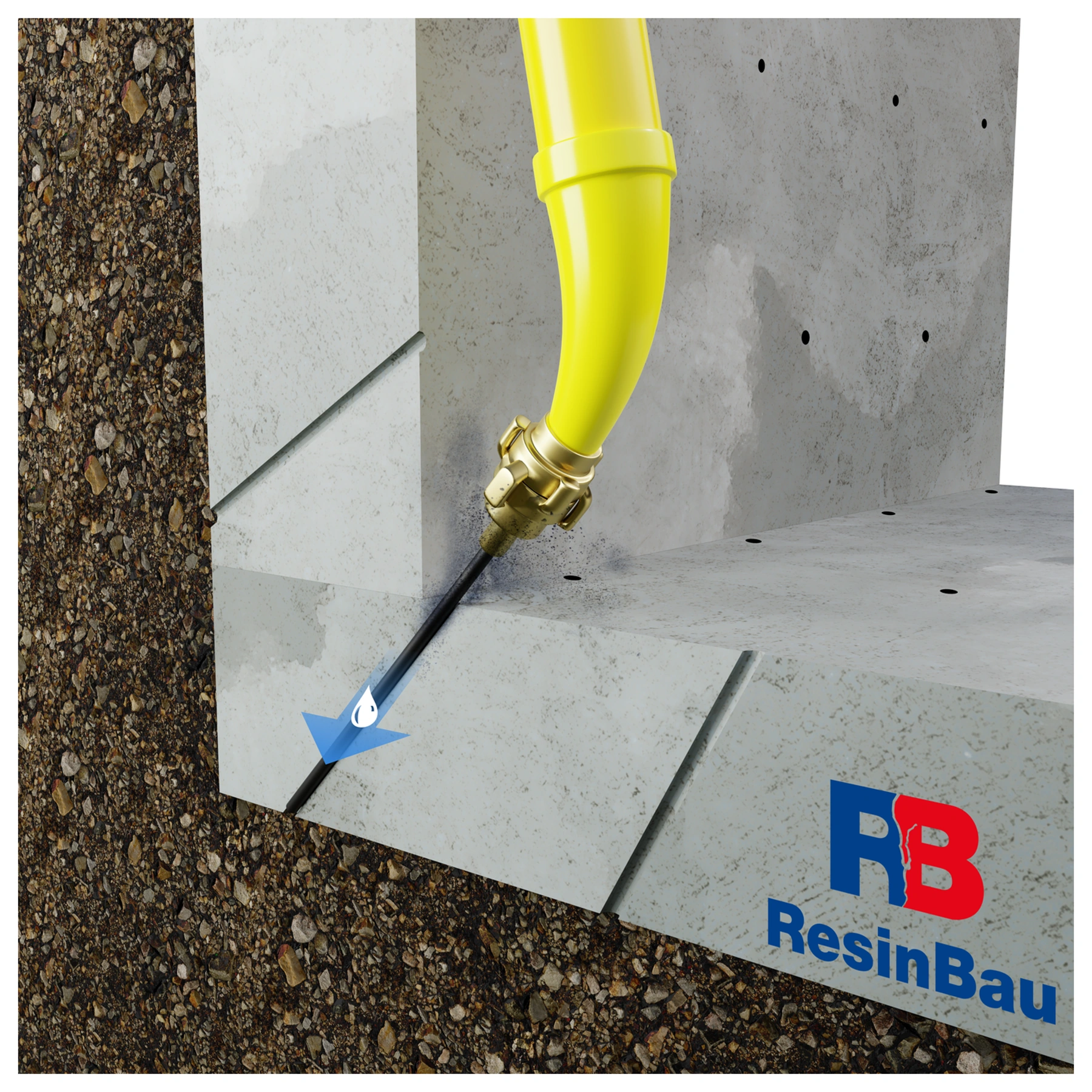

Izpiranje izvrtine z vodo; modra puščica vodi do njenega zunanjega izhoda. — Modra puščica na tem prikazu pomeni vodo za pripravo izvrtine.

03 · Priprava

Očistite izvrtine in preverite pot pretoka

Odstranite ostanke vrtanja z dovodne poti. Izpiranje z vodo pripravi izvrtino pred dejanskim injektiranjem. Način in intenzivnost prilagodite stanju konstrukcije ter podlage.

Preverite prehodnost in opazujte, kje se pojavi voda. Nenačrtovani odtoki lahko pokažejo povezavo s praznino ali drugim prostorom. Priprava izvrtine ni preskus neprepustnosti končane injekcijske zavese ali potrditev dosega prihodnjega injekcijskega materiala.

Zagotovite nadzorovano prestrezanje iztokov.
Zabeležite odkrite povezovalne poti.

Ocena podlage in možnega odtoka →

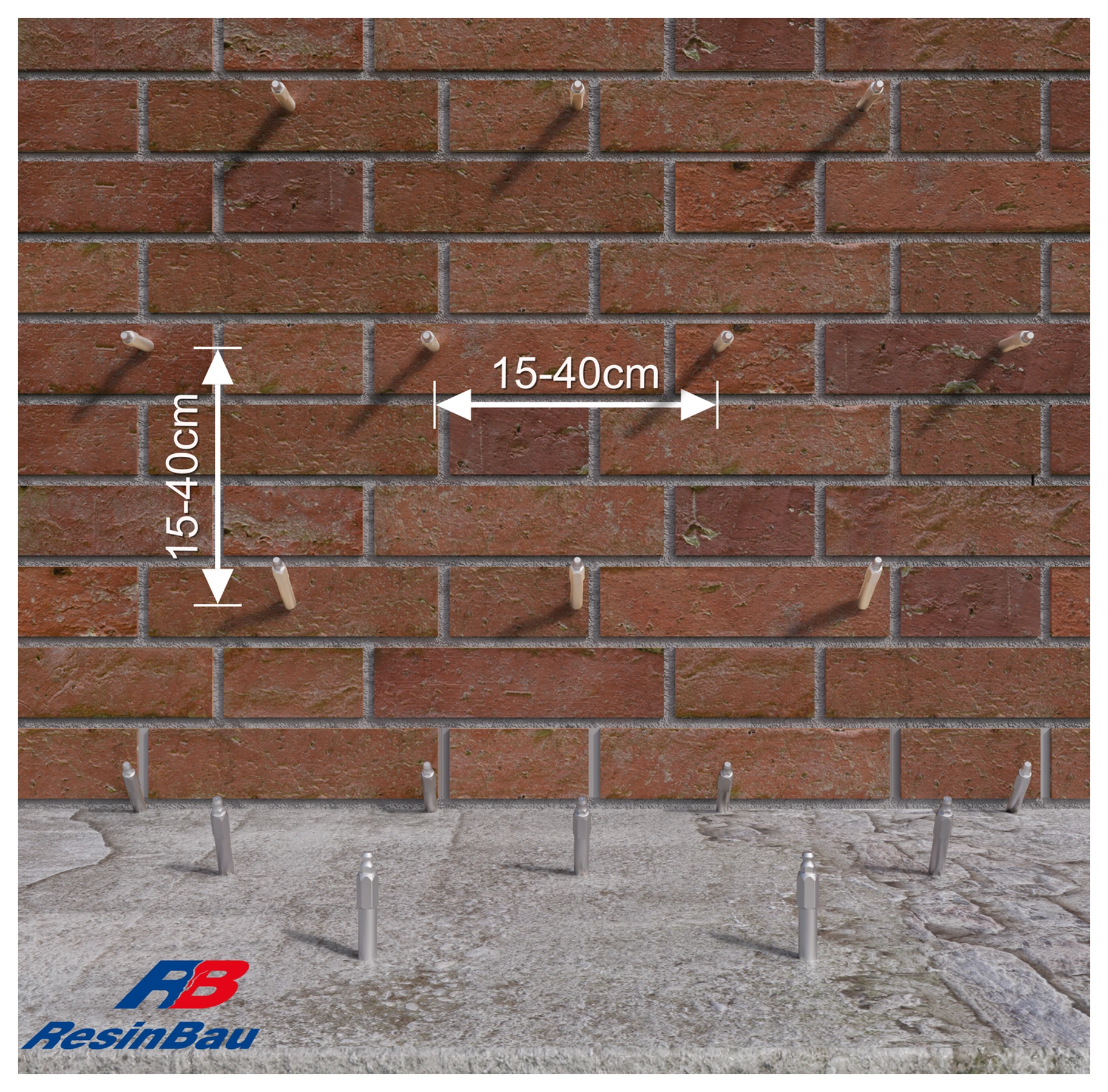

Pogled na injekcijske nastavke s strani opečnega zidu in nadaljevanje točk na plošči. — Različica opečnega zidu prikazuje dostopne točke; območje injekcijske zavese je za zidom.

04 · Različica podlage

Različica podlage: mreža na opečnem zidu

Razporedite točke dovajanja in opazovanja glede na dejanski zid ter povezavo s ploščo. Injekcijski nastavek mora biti stabilno vgrajen, dovodna pot pa mora doseči zunanje območje. Samo sprejemanje materiala v opeko ali fuge ne potrjuje nastanka injekcijske zavese.

Prikazani razmik 15–40 cm je primer. Izberite ga na preskusnem odseku in preverite vpliv zemljine, praznin ter možnih odtokov. Ta prikaz in naslednji z betonom sta različici podlage, ne dva koraka iste sanacije.

Preverite stanje zidu in stabilnost vgradnje.
Potrdite povezavo v območju za steno.

Tehnološki preskus →

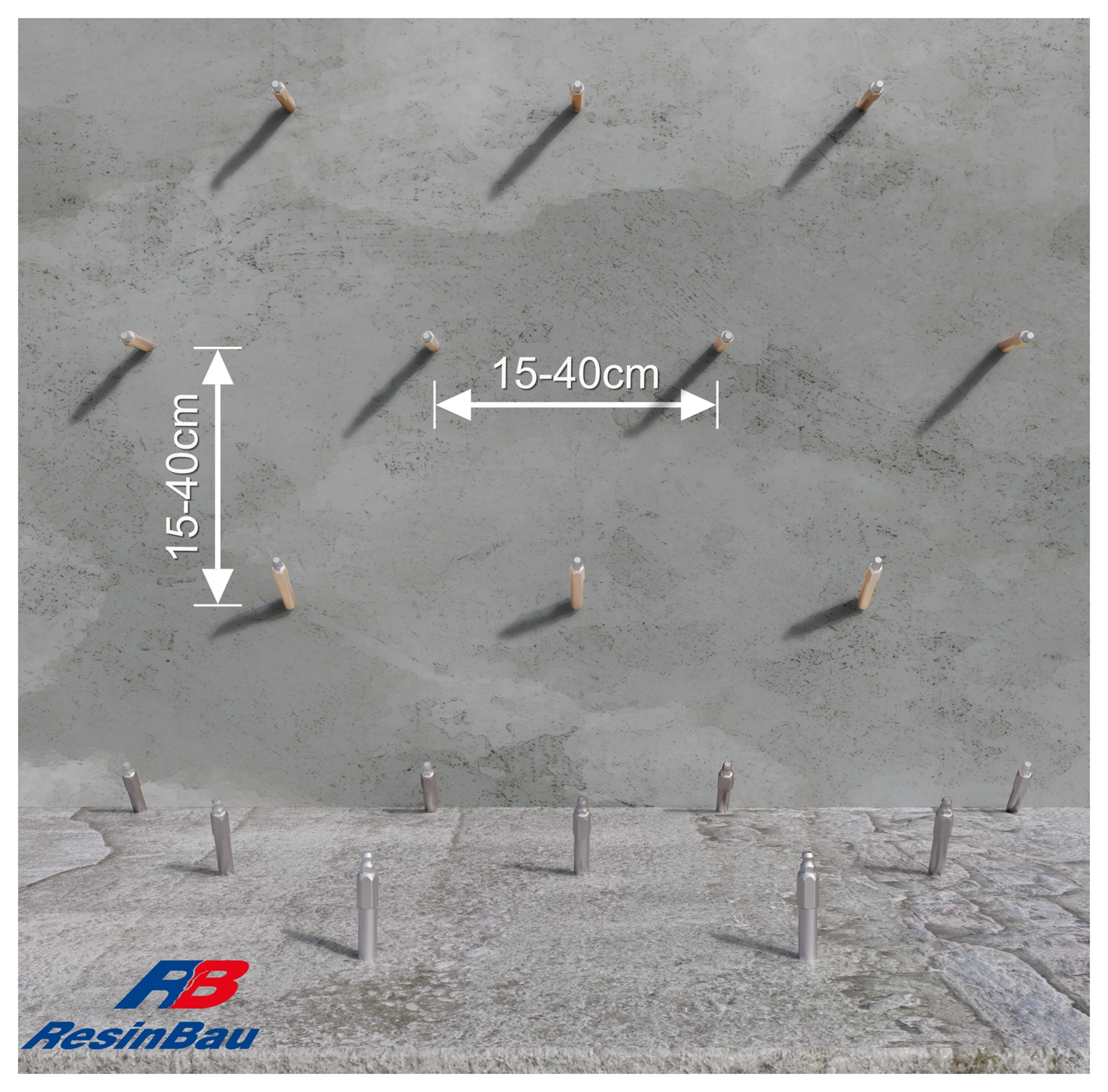

Pogled na injekcijske nastavke s strani betonske stene in plošče s ponazoritvenim razmikom točk. — Različica betona zahteva ugotovitev sestave konstrukcije in neprekinjenosti dostopa pri steni ter plošči.

05 · Različica podlage

Različica podlage: mreža na betonu

V betonu načrtujte točke ob upoštevanju armature, napeljav in dejanske debeline elementa. Zajemite tudi povezavo stene s ploščo, da se zapora ne konča pred vogalom.

Razmik 15–40 cm pripada prikazani različici. Doseg za betonom je odvisen od zemljine in poti materiala, zato se mreža preveri s preskusom. Ta pogled je alternativa opečnemu zidu; ne pomeni dodatnega koraka po njegovem injektiranju.

Upoštevajte armaturo in napeljave.
Preverite povezavo navpičnega in vodoravnega dela.

Preskus mreže →

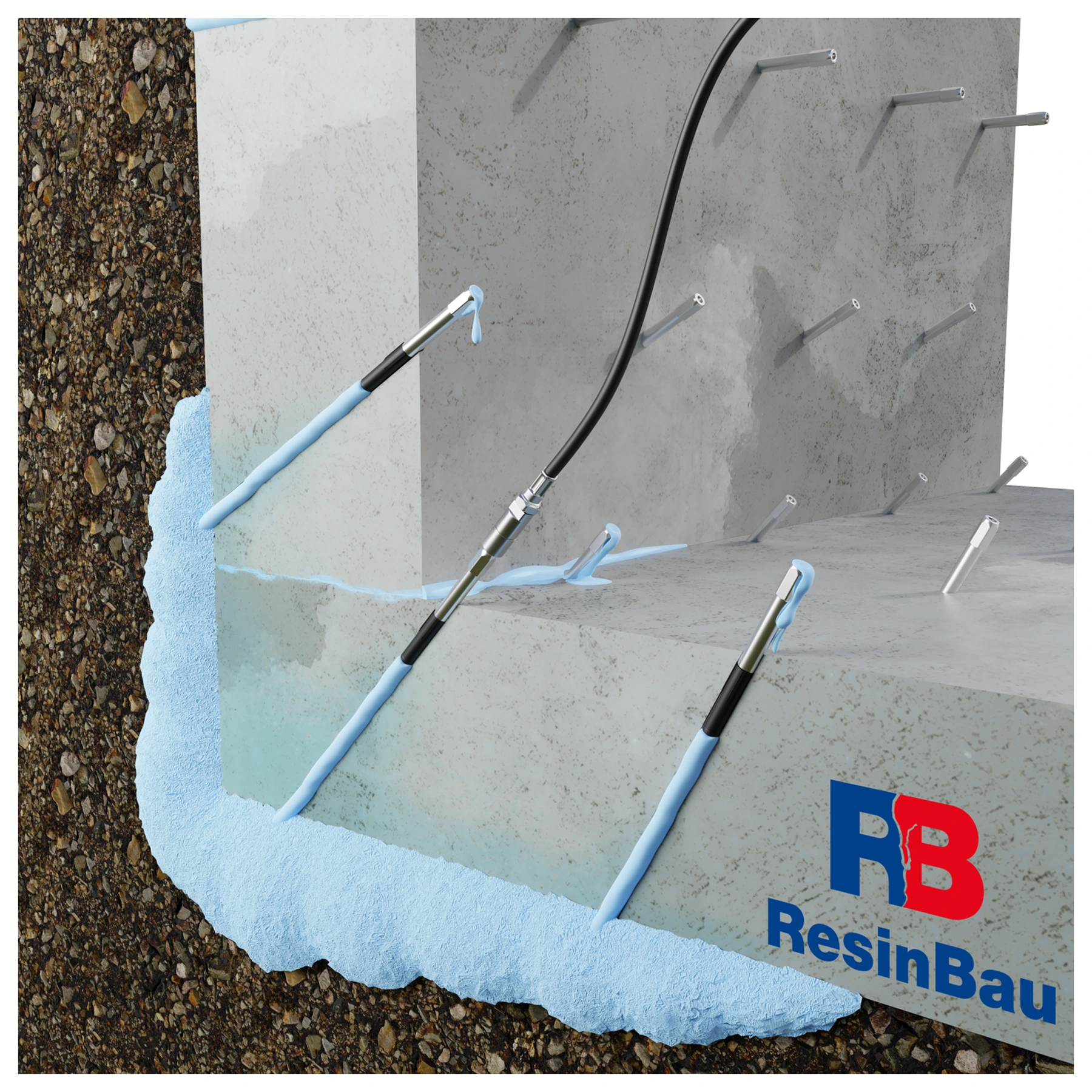

Dovajanje v injekcijski nastavek, modro območje na strani zemljine in iztoki materiala na sosednjih odprtih točkah. — Opazovanje povezav omogoča primerjavo mesta dovajanja z dejansko potjo materiala.

06 · Dovajanje

Dovajajte material in opazujte prehode

Na prikazu modra barva že pomeni tesnilni material, ne vode iz koraka izpiranja. Dovajanje v izbrano točko in opazovanje sosednjih izvrtin pomagata spremljati širjenje injekcijskega materiala. Ta opazovanja povežite s porabo, časom in tlakom.

Pri nenadzorovanem odtoku, nenadni spremembi porabe ali povečanju tlaka brez pretoka ustavite dovajanje in ugotovite vzrok. Reakcijski čas mora omogočati povezavo območij, vendar ne uhajanja materiala iz načrtovanega območja. Preskus je namenjen določitvi tega ravnotežja v dejanski podlagi.

Beležite zaporedje in mesta prehodov.
Preverjajte drenaže in druge možne poti uhajanja.

Vodenje postopka zavesnega injektiranja →Čiščenje po izbranem injekcijskem materialu →

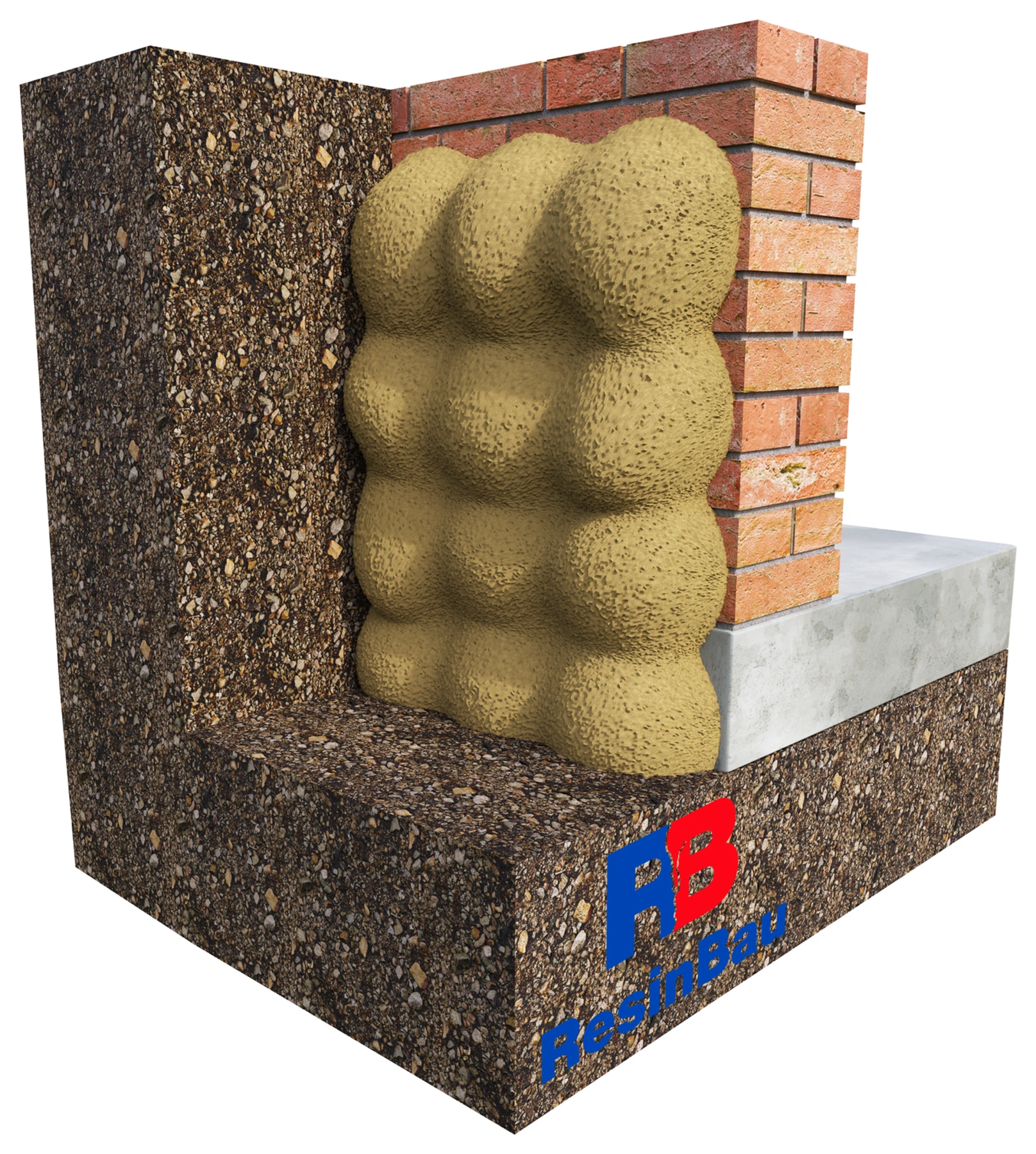

Pogled s strani zemljine s prekrivajočimi se rumenimi območji materiala za steno. — Telesa prikazujejo želeno neprekinjenost območij, ne zagotovljene oblike materiala v zemljini.

07 · Nadzor

Preverite povezavo dosegov in meje injekcijske zavese

Vsaka točka mora prispevati k oblikovanju neprekinjene zapore. Prekrivajoča se telesa na risbi pomagajo razumeti potrebo po povezavi dosegov. Dejanska oblika je odvisna od zemljine, praznin, vode in vodenja dovajanja; barva ilustracije ne določa konkretnega izdelka.

Prevzem zajema celotno območje, vogale, povezavo s ploščo in sosednjimi izolacijami. Če se zamakanje preseli drugam, preverite možnost obhoda zapore. Dokumentirajte dopolnitve in ocenjujte neprepustnost v vodnih pogojih, značilnih za uporabo; sama poraba ne potrjuje neprekinjenosti.

Preverite meje in povezave zapore.
Ločite bilanco materiala od dokaza neprepustnosti.

Prevzem injekcijske zavese →Tla: drugi cilji injektiranja →

Kje mora nastati zapora?

Injekcijska zavesa nastane zunaj stene ali plošče, najpogosteje v območju stika konstrukcije z zemljino. Dovajanje poteka skozi konstrukcijski element z dostopne strani. Rešitev je mogoče obravnavati tam, kjer je obnova izolacije od zunaj otežena in ocena stanja omogoča načrtovanje nadzorovanega tesnjenja.

To je drugačen cilj kot nasičenje strukture stene. Če material ostaja v porah in fugah zidu, to še ne pomeni nastanka zapore za njim. Ciljno območje določite na prerezu pred izbiro dolžine izvrtin in prostornine materiala.

Zemljina ni enoten kalup

Ugotovite vrsto in sestavo zemljine, praznine ob konstrukciji, raven vode ter mesta možnega odtoka. Nasutje, reža ob steni in kohezivna zemljina lahko sprejemajo material povsem različno. V drenaži ali nezaprti praznini se lahko premakne daleč iz načrtovanega območja.

Označite meje injekcijske zavese: povezavo stene s ploščo, vogale, preboje in sosednje izolacije. Zapora, ki se konča pred takim detajlom, vodi omogoča obhod. Obseg sanacije mora izhajati iz poti dotoka, ne samo iz površine mokrega madeža.

Mreža se določi s preskusom

Izberite odsek, ki zajema značilno podlago in pomemben mejni detajl. Izvrtine morajo doseči območje za konstrukcijo; pri njihovi izvedbi je treba upoštevati armaturo, napeljave in dejanski prerez. Očistite dovodno pot, vgradite injekcijske nastavke in pripravite nadzorovano prestrezanje iztokov.

Med preskusom primerjajte količino materiala, čas dovajanja, prehode med točkami in obnašanje vode. Preverite tudi, ali se material pojavlja v drenaži ali na drugih nenačrtovanih mestih. Na tej podlagi prilagodite razmik, zaporedje, reakcijski čas in velikost odseka.

Dva različna razloga za spremembo tehnologije

Gel odteče pred vezanjem

Možna je odprta pot uhajanja ali predolg reakcijski čas glede na pretok. Ugotovite to pot, jo omejite ali izberite predhodni korak. Hitrejša reakcija brez ugotovitve stanja lahko zapre le najbližjo točko.

Material ne povezuje območij

Preverite mesto izhoda izvrtine, prehodnost, geometrijo in vrsto zemljine. Morda je potrebna drugačna mreža ali tehnologija. Ne predpostavljajte, da bo večji tlak v vsaki podlagi ustvaril enakomerno injekcijsko zaveso.

Poraba je bistveno večja kot pri preskusu

Poiščite spremembo zemljine, kaverno ali povezavo z oddaljenim prostorom. Prenehajte ekstrapolirati začetno porabo in ponovno določite meje odseka.

Zamakanje izgine, vendar se pojavi drugje

Voda je morda našla novo pot. Pred zaključkom saniranega območja ocenite neprekinjenost zapore in njenih povezav.

Različica gela se izbere glede na okolje

AcrylGel se lahko pripravi s polimerom ali z vodo v mešanici B. To nista imeni iste recepture. Pri injekcijski zavesi izbira zajema pogoje vlažnosti, zadrževanje vode v gelu, pričakovano premikanje in tveganje izpiranja. Različica z vodo je za injekcijske zavese opisana v gradivih ResinBau; njena izbira mora izhajati iz ocene območja.

Pri intenzivnem dotoku ali velikih prazninah je mogoče razmisliti o koraku za omejitev uhajanja, nato pa dovajanju glavnega materiala. Penjenje v prostem prostoru ne pove, koliko izdelka bo ostalo v zemljini ali ali bo nastala neprekinjena zapora.

Poraba je rezultat postopka, ne dokaz neprekinjenosti

Bilanco iz preskusnega odseka določite ločeno za različne podlage. Ohranite enoto, različico in koncentracijo materiala; kilogrami izdelka, litri pripravljene mešanice in prostornina območja v zemljini niso zamenljivi. Orientacijska količina na kvadratni meter ne more nadomestiti preskusa.

Dokumentirajte točke, prehode, prekinitve in popravke. Prevzem zajema celotno območje in njegove robove, nadzor pa mora ustrezati značilnim vodnim pogojem. Ob spremembi ravni podtalnice se lahko pokaže pot, ki med deli ni bila aktivna.
