Clonová injektáž: bariéra za konstrukcí

Clona má spojit těsnicí oblasti na straně zeminy. O úspěchu rozhoduje místo aplikace, skutečná dráha materiálu a souvislost na hranicích opravy.

Průzkum Postup a varianty Výběr a další krok

PROJDĚTE TECHNOLOGII

Clona: od přístupu přes konstrukci k souvislé bariéře

Sekvence vede od celého průřezu přes provedení a přípravu vrtů ke kontrolované aplikaci. Clona má vzniknout za konstrukcí v oblasti zeminy. Viditelná síť pakrů a spotřeba materiálu samy o sobě nedokazují její souvislost.

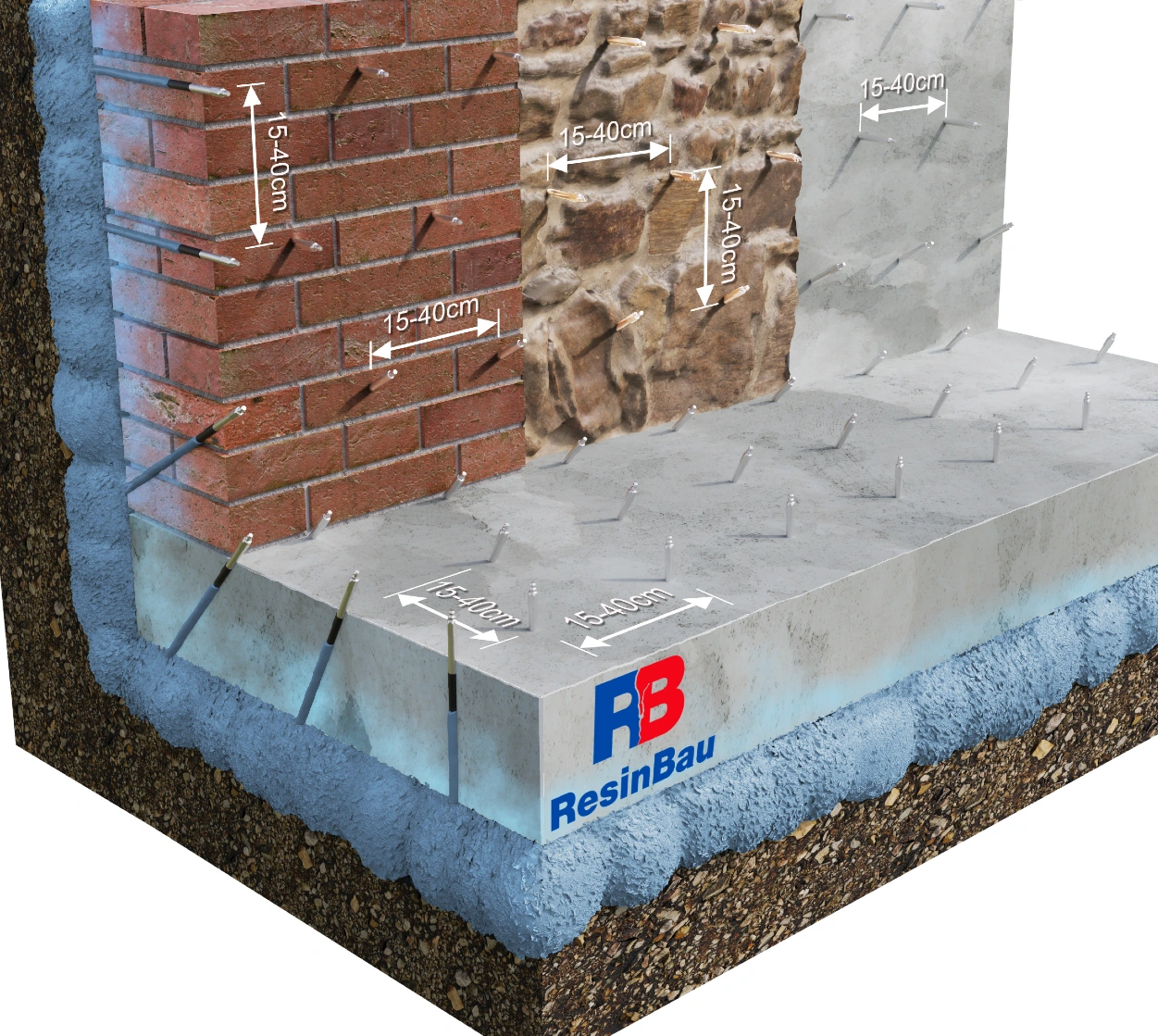

Průřez cihelného a kamenného zdiva a betonu spojených s deskou; modrá bariéra probíhá na straně zeminy. — Cílová oblast se nachází vně konstrukce, také u spojení stěny s deskou.

01 · Průřez

Zobrazte cílovou bariéru za stěnou a deskou

Vrty procházejí konstrukcí a přivádějí materiál do oblasti kontaktu se zeminou. Modrý pás ukazuje cíl: propojení utěsnění za stěnou a pod deskou. Rohy, prostupy a okraje vyžadují stejnou pozornost jako střed opravované plochy.

AcrylGel se volí se zohledněním varianty směsi a vlhkosti. HydroGum je možnou variantou pro clonu po individuálním výběru a zkoušce: je nutné potvrdit rozvedení, přístup vody pro reakci a omezení expanze napěněné výplně. Oba materiály vyžadují vlastní odpovídající technologii.

Vyznačte hranice bariéry v průřezu.
Zjistěte možné cesty obtékání clony.

Varianty AcrylGel →HydroGum →Nasycení struktury stěny →

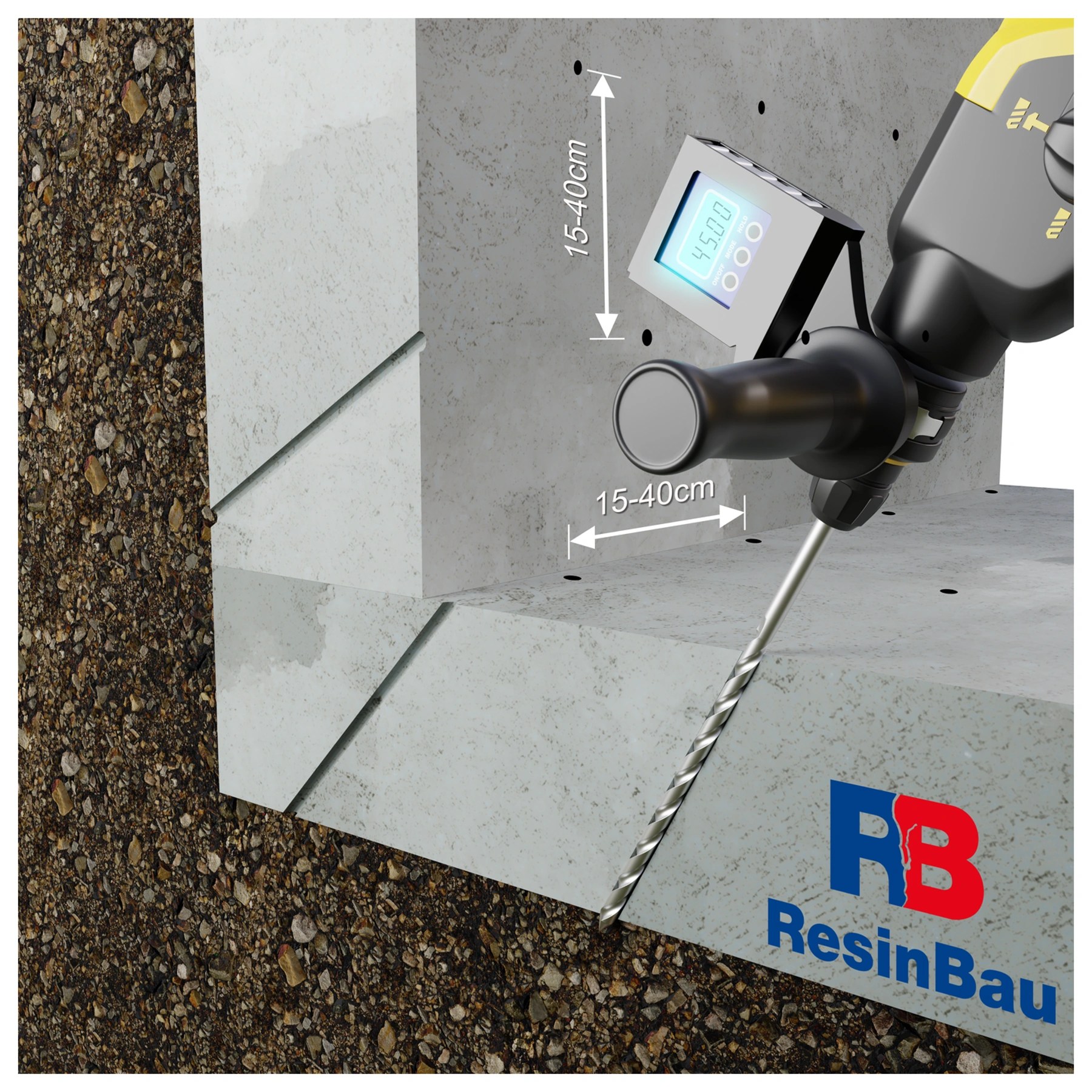

Vrty ve stěně a desce vedené do zeminy na druhé straně konstrukce. — O místě působení rozhoduje výstup vrtu, nikoli pouze vstupní bod.

02 · Příprava

Vytvořte aplikační dráhu do oblasti za konstrukcí

Vrt má přivést materiál za konstrukci. Vytyčte jej podle skutečné tloušťky a uspořádání konstrukce se zohledněním výztuže, instalací a směru přístupu do oblasti zeminy.

Hodnoty 15–40 cm viditelné na ilustraci se vztahují k orientační síti. Volba rozteče vyžaduje zkoušku v daném podloží. Vrt končící uvnitř stěny může nasycovat její strukturu, což nepotvrzuje vytvoření clony na vnější straně.

Potvrďte průběh a hloubku vrtu.
Oddělte místo aplikace od polohy pakru.

Zkouška sítě a technologie →

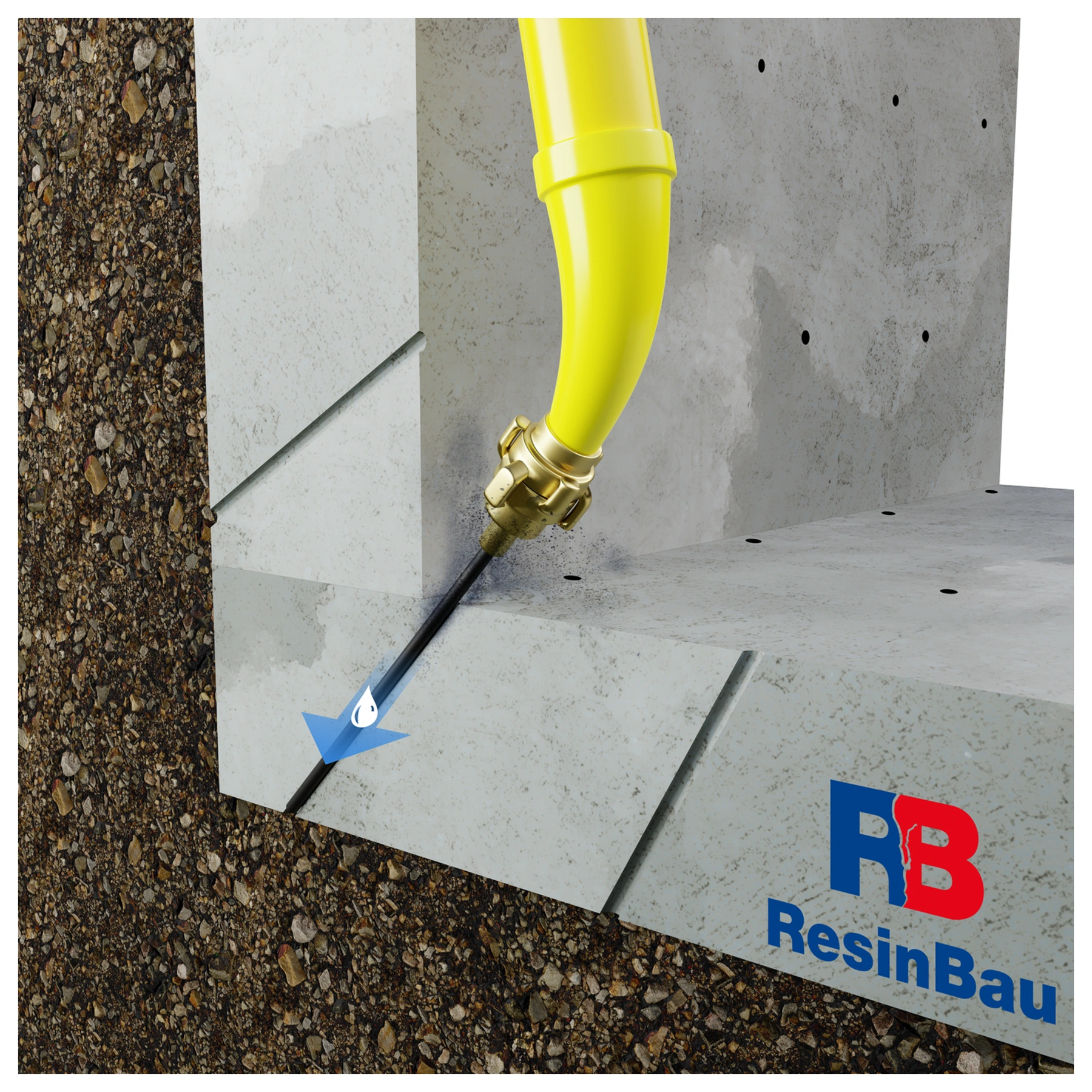

Proplachování vrtu vodou; modrá šipka vede k jeho vnějšímu výstupu. — Modrá šipka na tomto panelu znamená vodu pro přípravu vrtu.

03 · Příprava

Vyčistěte vrty a ověřte dráhu proudění

Odstraňte zbytky vrtání z aplikační dráhy. Proplach vodou má připravit vrt před vlastní injektáží. Způsob a intenzitu zvolte podle stavu konstrukce a podloží.

Ověřte průchodnost a sledujte, kde se objevuje voda. Neplánované odtoky mohou ukázat propojení s dutinou nebo jiným prostorem. Příprava vrtu není zkouškou těsnosti hotové clony ani potvrzením dosahu budoucího injektážního materiálu.

Zajistěte kontrolovaný odvod výtoků.
Zaznamenejte zjištěné propojovací cesty.

Průzkum podloží a možného odtoku →

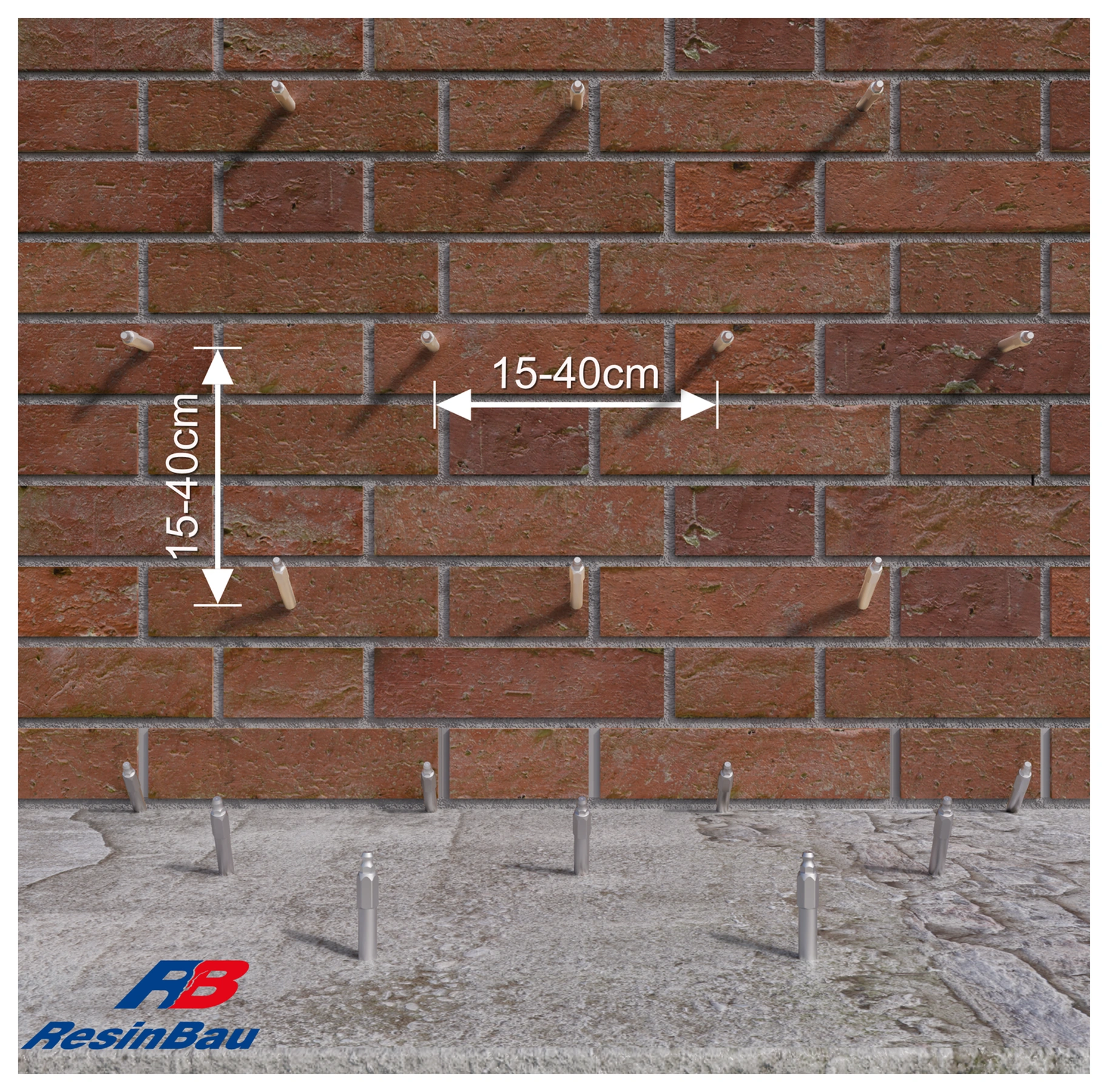

Pohled na pakry ze strany cihelného zdiva a pokračování bodů na desce. — Varianta cihelného zdiva ukazuje přístupové body; oblast clony se nachází za zdivem.

04 · Varianta podkladu

Varianta podkladu: síť na cihelném zdivu

Rozplánujte aplikační a pozorovací body podle skutečného zdiva a napojení na desku. Osazení pakru musí být stabilní a aplikační dráha má dosahovat do vnější oblasti. Samotné přijetí materiálu cihlami nebo spárami nepotvrzuje vznik clony.

Zobrazená rozteč 15–40 cm je příkladem. Zvolte ji ve zkušebním úseku s ověřením vlivu zeminy, dutin a možných odtoků. Tento panel a následující panel s betonem jsou alternativami podkladu, nikoli dvěma etapami jedné opravy.

Ověřte stav zdiva a stabilitu osazení.
Potvrďte propojení v oblasti za stěnou.

Technologická zkouška →

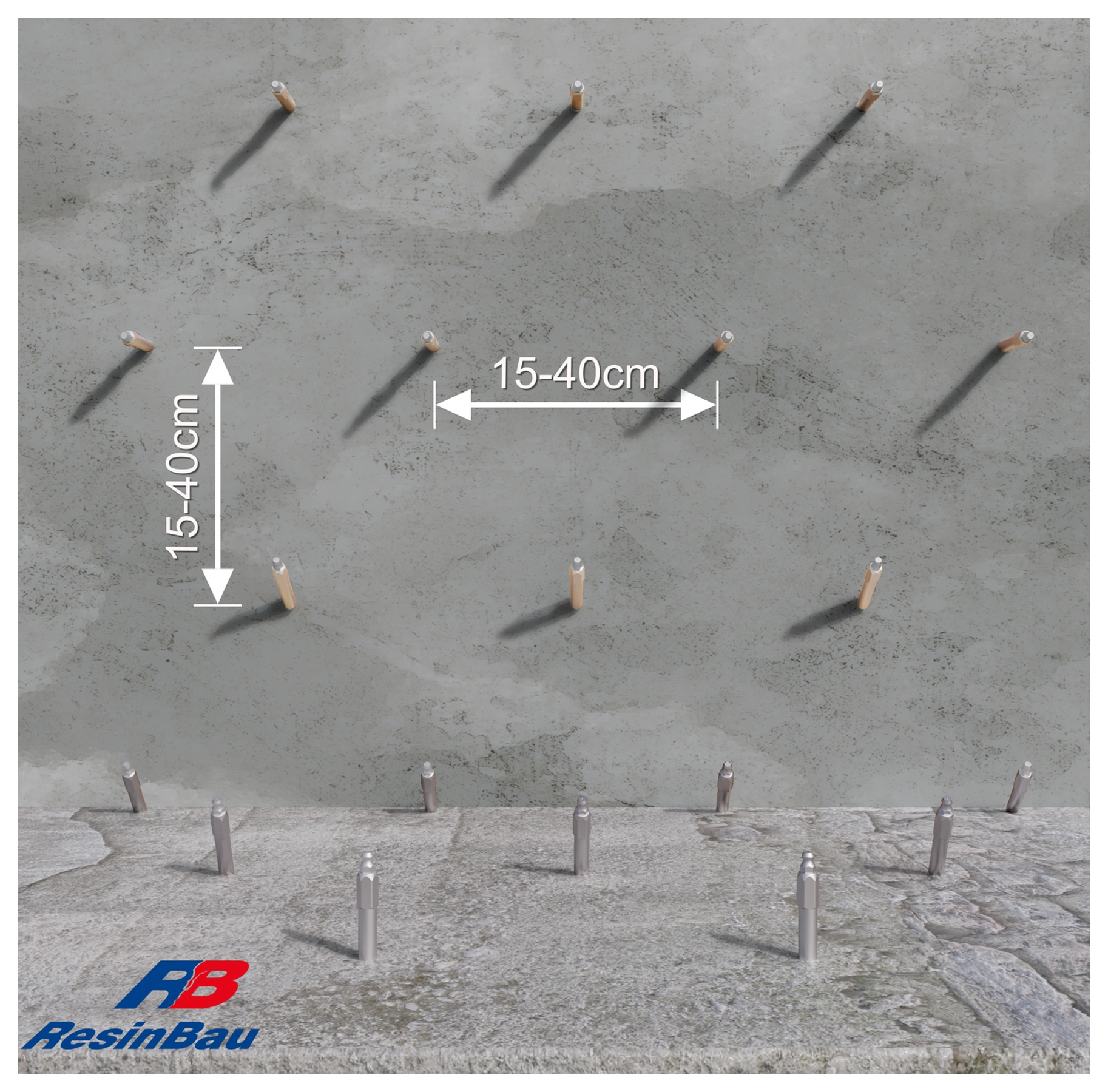

Pohled na pakry ze strany betonové stěny a desky s orientační roztečí bodů. — Varianta betonu vyžaduje průzkum konstrukce a souvislosti přístupu u stěny a desky.

05 · Varianta podkladu

Varianta podkladu: síť na betonu

V betonu naplánujte body se zohledněním výztuže, instalací a skutečné tloušťky prvku. Zahrňte také spojení stěny s deskou, aby bariéra nekončila před rohem.

Rozteč 15–40 cm patří ke zobrazené variantě. Dosah za betonem závisí na zemině a dráze materiálu, proto se síť ověřuje zkouškou. Tento pohled je alternativou k cihelnému zdivu; neznamená dodatečnou etapu po jeho injektáži.

Zohledněte výztuž a instalace.
Ověřte spojení svislé a vodorovné části.

Zkouška sítě →

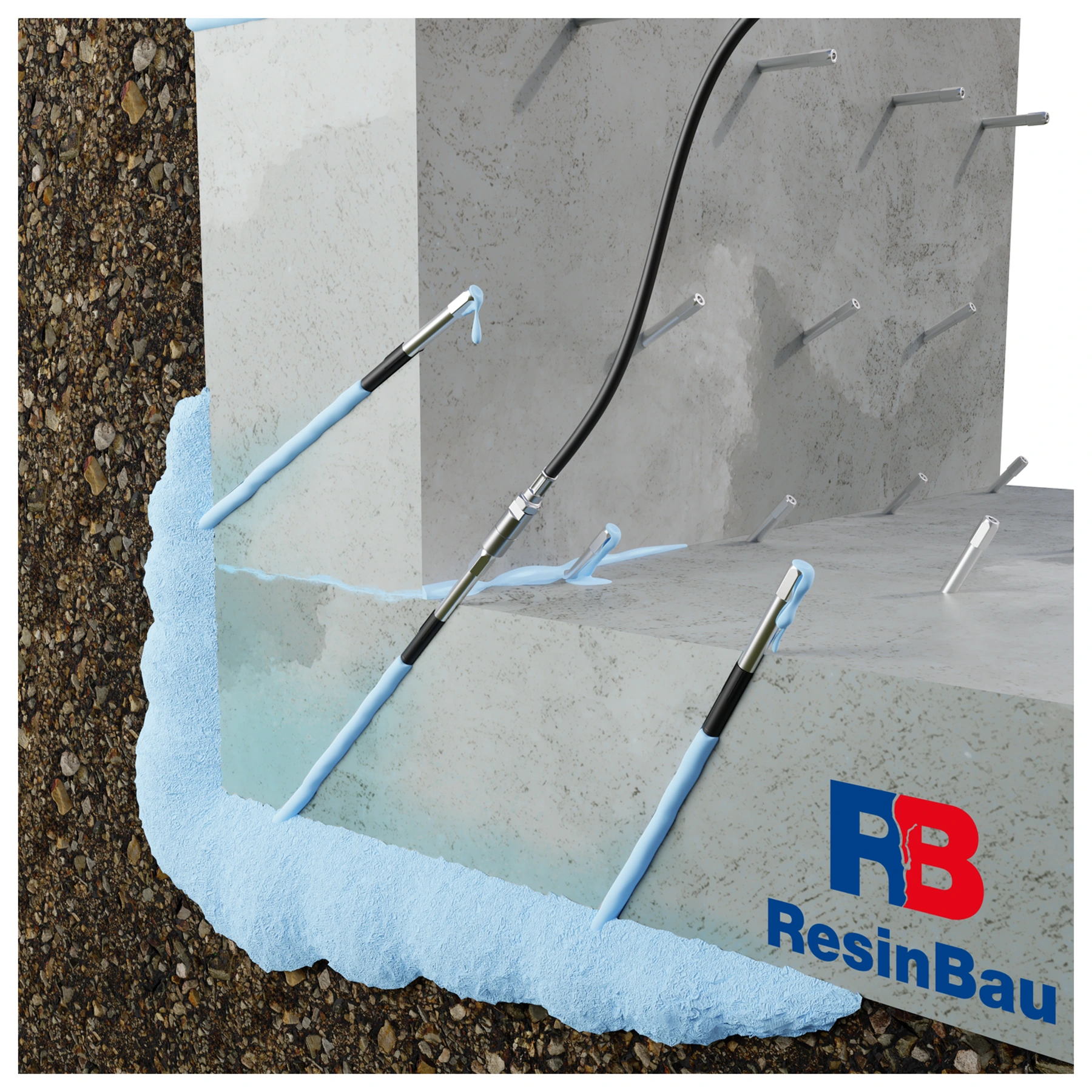

Aplikace do pakru, modrá oblast na straně zeminy a výtoky materiálu v sousedních otevřených bodech. — Sledování propojení umožňuje porovnávat místo aplikace se skutečnou dráhou materiálu.

06 · Aplikace

Aplikujte materiál a sledujte průchody

Modrá barva na panelu již znamená těsnicí materiál, nikoli vodu z etapy proplachu. Aplikace do vybraného bodu a sledování sousedních vrtů pomáhají sledovat šíření injektážního materiálu. Propojujte tato pozorování se spotřebou, časem a tlakem.

Při nekontrolovaném odtoku, náhlé změně spotřeby nebo nárůstu tlaku bez průtoku zastavte aplikaci a zjistěte příčinu. Reakční doba má umožnit propojení oblastí, ale nikoli únik materiálu mimo plánovanou oblast. Zkouška slouží ke stanovení této rovnováhy ve skutečném podloží.

Zaznamenávejte pořadí a místa průchodů.
Kontrolujte drenáže a další možné únikové cesty.

Řízení procesu tvorby clony →Čištění po vybraném injektážním materiálu →

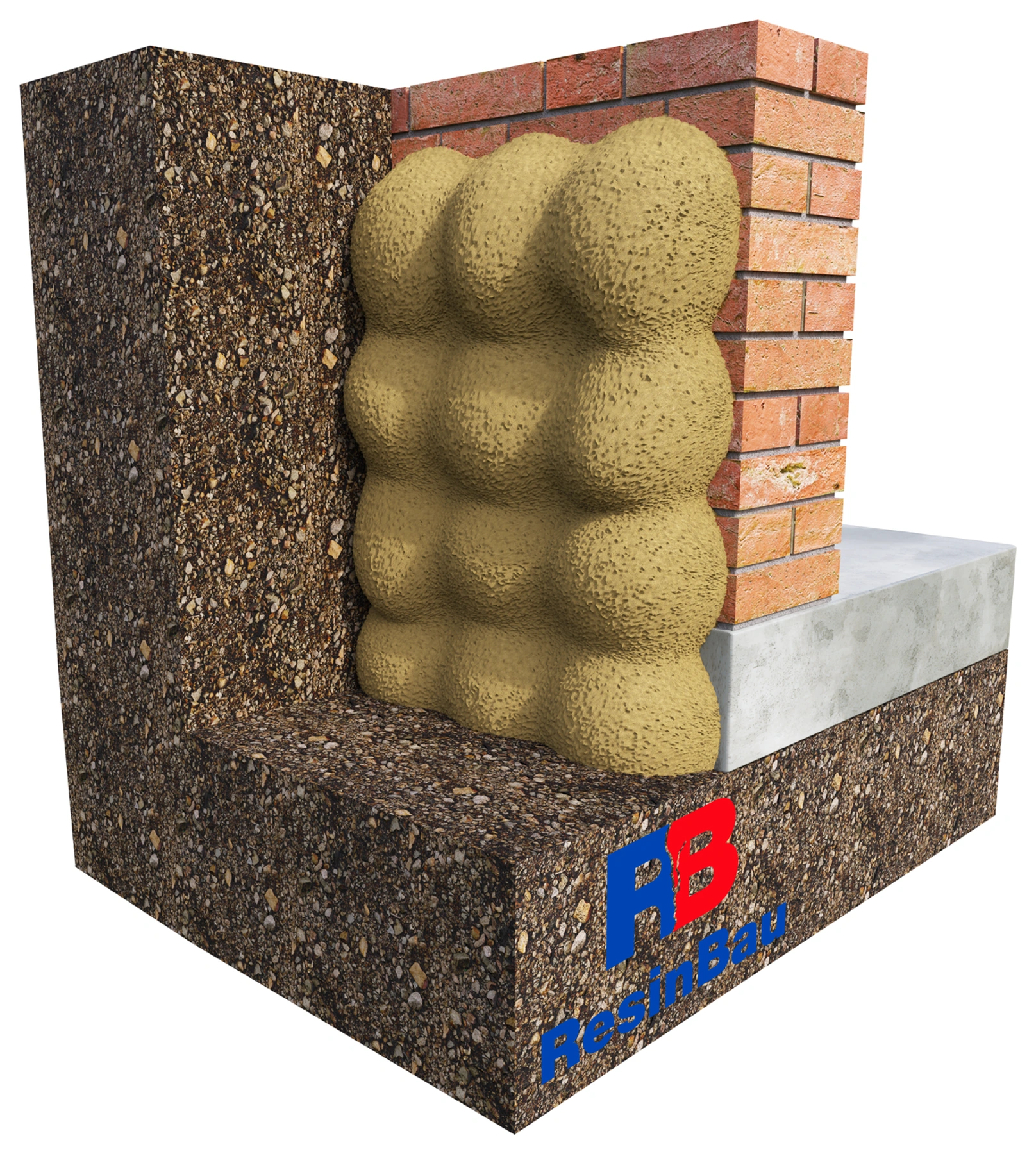

Pohled ze strany zeminy s překrývajícími se žlutými oblastmi materiálu za stěnou. — Tělesa ukazují zamýšlenou souvislost oblastí, nikoli zaručený tvar materiálu v zemině.

07 · Kontrola

Ověřte propojení dosahů a hranice clony

Každý bod se má podílet na vytvoření souvislé bariéry. Překrývající se tělesa na výkresu pomáhají pochopit potřebu propojení dosahů. Skutečný tvar závisí na zemině, dutinách, vodě a postupu aplikace; barva ilustrace neoznačuje konkrétní produkt.

Přejímka zahrnuje celou oblast, rohy, napojení na desku a sousední izolace. Pokud se průsak přesouvá vedle, ověřte možnost obtékání bariéry. Dokumentujte doplnění a posuzujte těsnost za vodních podmínek reprezentativních pro provoz; samotná spotřeba nepotvrzuje souvislost.

Ověřte hranice a napojení bariéry.
Oddělte bilanci materiálu od důkazu těsnosti.

Přejímka clony →Zemina: jiné cíle injektáže →

Kde má vzniknout bariéra?

Injektážní clona vzniká vně stěny nebo desky, nejčastěji v oblasti kontaktu konstrukce se zeminou. Aplikace probíhá přes konstrukci z přístupné strany. Řešení lze zvážit tam, kde je obnovení izolace zvenčí obtížné a průzkum umožňuje naplánovat kontrolované utěsnění.

Jde o jiný cíl než nasycení struktury stěny. Pokud materiál zůstává v pórech a spárách zdiva, ještě to neznamená vytvoření bariéry za ním. Před volbou délek vrtů a objemu materiálu určete cílovou oblast v průřezu.

Zemina není rovnoměrnou formou

Zjistěte druh a uspořádání zeminy, dutiny u konstrukce, hladinu vody a místa možného odtoku. Zásyp, spára u stěny a soudržná zemina mohou přijímat materiál zcela odlišným způsobem. V drenáži nebo neuzavřené dutině se může přesouvat daleko mimo plánovanou oblast.

Vyznačte hranice clony: spojení stěny s deskou, rohy, prostupy a sousední izolace. Bariéra končící před takovým detailem ponechává vodě možnost obtékání. Rozsah opravy má vyplývat z přítokové cesty, nikoli pouze z plochy mokré skvrny.

Síť se stanovuje zkouškou

Vyberte úsek zahrnující reprezentativní podloží a významný okrajový detail. Vrty mají dosahovat do oblasti za konstrukcí; jejich provedení musí zohledňovat výztuž, instalace a skutečný průřez. Vyčistěte aplikační dráhu, osaďte pakry a připravte kontrolovaný odvod výtoků.

Během zkoušky porovnejte množství materiálu, dobu aplikace, průchody mezi body a chování vody. Ověřte také, zda se materiál objevuje v drenáži nebo jiných neplánovaných místech. Na tomto základě upřesněte rozteč, pořadí, reakční dobu a velikost úseků.

Dva odlišné důvody ke změně technologie

Gel odtéká před vytvrzením

Může existovat otevřená úniková cesta nebo příliš dlouhá reakční doba vzhledem k průtoku. Zjistěte tuto cestu, omezte ji nebo zvolte předběžnou etapu. Rychlejší reakce bez průzkumu může pouze uzavřít nejbližší bod.

Materiál nepropojuje oblasti

Ověřte místo výstupu vrtu, průchodnost, geometrii a druh zeminy. Může být nutná jiná síť nebo technologie. Nepředpokládejte, že vyšší tlak vytvoří rovnoměrnou clonu v každém podloží.

Spotřeba je výrazně vyšší než při zkoušce

Hledejte změnu zeminy, kavernu nebo propojení se vzdáleným prostorem. Přestaňte extrapolovat původní spotřebu a znovu určete hranice úseku.

Průsak zmizí, ale objeví se vedle

Voda si mohla najít novou cestu. Než považujete opravovanou oblast za dokončenou, posuďte souvislost bariéry a její napojení.

Varianta gelu se volí podle prostředí

AcrylGel lze připravit s polymerem nebo s vodou ve směsi B. Nejde o názvy stejné receptury. U clony výběr zahrnuje vlhkostní podmínky, zadržování vody v gelu, očekávaný pohyb a riziko vymývání. Varianta s vodou je v materiálech ResinBau popsána pro clony; její volba má vycházet z průzkumu oblasti.

Při intenzivním přítoku nebo velkých dutinách lze zvážit etapu omezující únik a následně aplikovat hlavní materiál. Pěnění ve volném prostoru neříká, kolik produktu zůstane v zemině ani zda vznikne souvislá bariéra.

Spotřeba je výsledkem procesu, nikoli důkazem souvislosti

Stanovte bilanci ze zkušebního úseku samostatně pro různá podloží. Zachovejte jednotku, variantu a koncentraci materiálu; kilogramy produktu, litry hotové směsi a objem oblasti v zemině nejsou zaměnitelné. Orientační množství na metr čtvereční nemůže nahradit zkoušku.

Dokumentujte body, průchody, přestávky a úpravy. Přejímka zahrnuje celou oblast a její okraje; kontrola má odpovídat reprezentativním vodním podmínkám. Při změně hladiny vody se může projevit cesta, která byla během prací neaktivní.
