Vlhké trhliny a průsaky
Utěsňování trhlin v betonových a podzemních konstrukcích a omezování proudění vody při aktivních únicích. Kontakt s vodou iniciuje reakci pryskyřice.
INJEKTÁŽ KONSTRUKCÍ

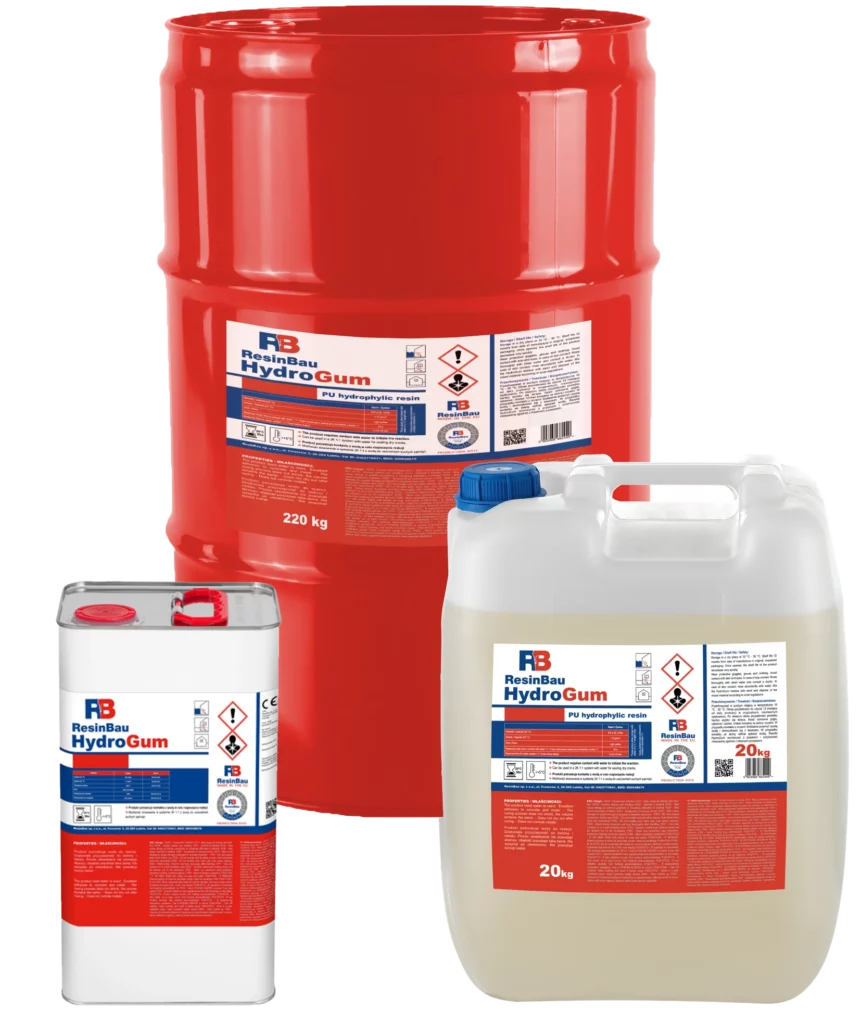

HydroGum
Polyuretanová pryskyřice · jednosložková · reagující s vodou
| Báze / systém | Polyuretan (PU) · jednosložková (1K) |
|---|---|
| Viskozita | 370 ± 30 mPa·s při 23°C |
| Hustota | 1,12 g/cm³ při 23°C |
| Reakce s vodou | Vyžaduje kontakt s vodou; pružná napěněná výplň |
| Začátek / konec reakce | 40 s / 2 min 30 s Pryskyřice : voda = 1 : 1 hmotnostně; podmínky a doba zpracovatelnosti ↓ |
| Zvětšení objemu | až 4krát |
| Teplota při aplikaci | Nad +5°C — materiál, okolí a podklad |
| Označení CE | Označení CE uvedené v prohlášení výrobce o vlastnostech pro injektáž betonu. |
Utěsňování vlhkých trhlin, spojů betonových desek, kanalizačních trubek a dilatačních spár. Použití a omezení ↓
Technické údaje
Vlastnosti pryskyřice a parametry uvedené v technickém návodu. Výsledek zkoušky materiálu není parametrem nastavení čerpadla.
| Viskozita při 23°C | 370 ± 30 mPa·s |
|---|---|
| Hustota při 23°C | 1,12 g/cm³ |
| Vodotěsnost — EN 14068 | 2 × 10⁵ Pa (0,2 MPa) |
| Pevnost v tahu — PN-ISO-37_2007P | 76,6 kPa |
| Protažení při přetržení — PN-ISO-37_2007P | 33,3% |
| Napětí v tlaku při 10% deformaci — PN-EN 826:2013-07 | 20,2 kPa |
| Zvětšení objemu | až 4krát |
| Barva | Světle žlutá |
- Skladování
- Na suchém místě, +10 až +30°C podle technického návodu
- Trvanlivost
- 12 měsíců od výroby v původním neotevřeném obalu. Po otevření se použitelnost rychle zkracuje.
Reakce s vodou a doba zpracovatelnosti
Začátek 40 s a konec 2 min 30 s se týkají smíchání pryskyřice s vodou v hmotnostním poměru 1 : 1. List neuvádí teplotu této zkoušky. Teplota a množství vody ovlivňují průběh reakce.
Limit 30 min při 20°C se vztahuje k samotné pryskyřici v čerpadle a hadicích před kontaktem s vodou. Nejde o dobu zpracovatelnosti směsi za směšovačem. Dodržujte častější intervaly čištění uvedené v aplikačních pokynech.
Potvrdit podmínky aplikace →Použití a omezení
Výběr začíná průzkumem vody, průběhu spáry a posunů konstrukce.
Spoje desek, kanalizace a dilatační spáry
List zahrnuje spoje mezi betonovými deskami, kanalizační trubky a dilatační spáry. Velikost a charakter posunů je nutné zohlednit při výběru řešení.
Suché trhliny — varianta s přívodem vody
Návod připouští aplikaci dvousložkovým čerpadlem v systému 1 : 1 s vodou. HydroGum zůstává jednosložkovou pryskyřicí; druhým proudem je voda. Při aplikaci přivádějte pryskyřici a vodu oddělenými větvemi čerpadla 2K v objemovém poměru 1 : 1. Zkouška reakčních dob 40 s / 2 min 30 s se týká poměru pryskyřice : voda = 1 : 1 hmotnostně.
Prostor kolem prostupů
HydroGum lze zvolit k utěsnění prostoru kolem prostupů po přípravě podkladu a omezení oblasti výtoku. Zajistěte kontrolovaný kontakt s vodou, správné rozvedení a posouzení pohybů spoje. Po injektáži ověřte těsnost v podmínkách objektu.
Clona proti kapilárnímu vzlínání a nasycení zdiva — podmíněný výběr
HydroGum lze zvážit pro clonu proti kapilárnímu vzlínání a těsnicí nasycení zdiva po individuálním výběru a zkoušce. Potvrďte rozvedení, souvislost výplně, přístup vody pro reakci a omezení expanze. Výběr závisí na struktuře a vlhkosti zdiva; po injektáži ověřte těsnost. Samotné napěnění nepotvrzuje přerušení kapilárního transportu.
Utěsňování pomocí hadic — podmíněný výběr
HydroGum lze zvážit pro utěsňování pomocí injektážních hadic po potvrzení kompatibility s konkrétním hadicovým systémem, jeho průchodnosti a času potřebného k rozvedení materiálu. Výběr i zkoušku provádějte s kontrolou přístupu vody, expanze a úplného vyplnění oblasti. Toto použití neznamená deklaraci možnosti opakované injektáže hadice.
Těsnicí clona — podmíněný výběr
HydroGum lze zvolit pro clonu na vnější straně konstrukce po průzkumu zeminy, dutin a proudění vody. Zkouška má potvrdit rozvedení, souvislost a těsnost oblasti. Zajistěte přístup vody pro reakci a kontrolujte expanzi i migraci materiálu; samotný nárůst objemu neurčuje dosah clony.
Pružnost neurčuje přípustný pohyb dilatační spáry.
Protažení při přetržení 33,3% není deklarací přípustného posunu spoje. Stejně tak napěnění až 4krát neslouží k určení spotřeby na opravu. Proveďte zkoušku v podmínkách daného úkolu.
TECHNOLOGIE
Schémata injektáže

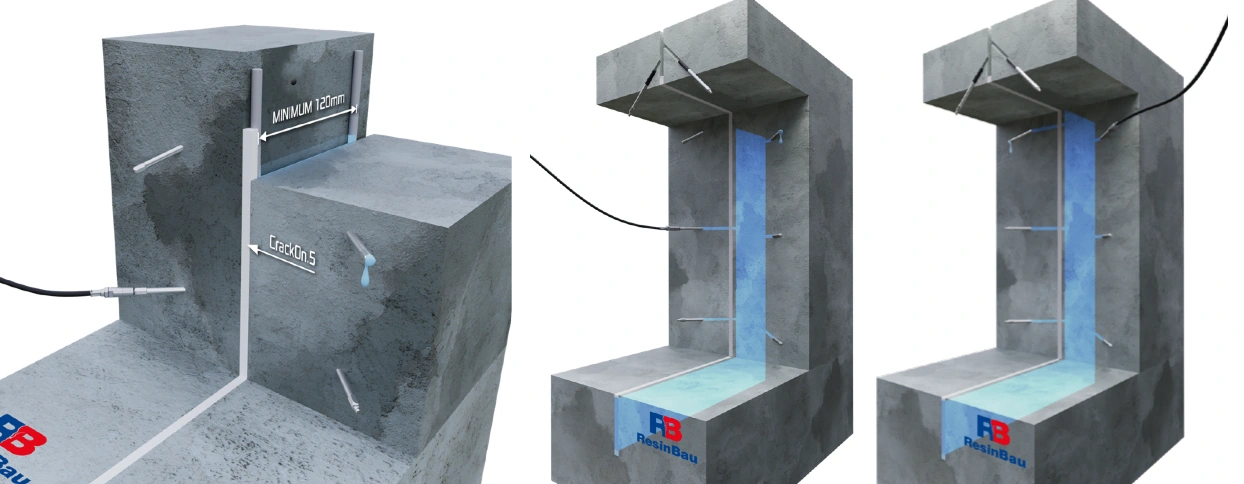

Průřez ukazuje vrt protínající trhlinu, aplikaci materiálu přes pakr a sledování průchodu k sousedním bodům.
1. Protnutí trhliny
Poloha vrtu vyplývá z průzkumu průběhu spáry, tloušťky prvku a zvoleného úhlu.
2. Kontrolovaná aplikace
Tlak se volí podle konstrukce a trhliny. Neexistuje jedna hodnota vhodná pro každý úkol.
3. Sledování průchodu
Výtok v dalším bodě pomáhá sledovat cestu materiálu. Samotný tlak nepotvrzuje úplné vyplnění.
Příprava a aplikace
Pro profesionální použití. Materiál, podklad a okolí musí mít teplotu nad +5°C.
Zjistěte stav vody a připravte podklad
Posuďte stav konstrukce. Odstraňte volné části a nečistoty omezující přídržnost. Rozlišujte vlhkou trhlinu, aktivní proudění a suchou trhlinu.
Proveďte vrty a osaďte pakry
Vrty zvolte podle průběhu spáry a vyčistěte je. Připravený líc trhliny lze uzavřít maltou CrackOn.5, podle návodu.
Zvolte způsob aplikace
Pryskyřice se dodává připravená k použití v jednosložkovém systému. Pro suchou trhlinu list předpokládá dvousložkové čerpadlo s odděleným přívodem vody. Nepovažujte tuto variantu za doporučení míchat vodu v nádrži čerpadla 1K.
Aplikujte od nejnižšího bodu a sledujte
U svislé trhliny začněte zdola. Sledujte výtok u dalšího pakru a přesouvejte aplikační bod. Tlak zvolte podle struktury a velikosti trhliny; vodotěsnost z tabulky není injektážním tlakem.
Vyčistěte a ochraňte zařízení
Návod uvádí čištění přípravkem PI-CLEANER po ukončení aplikace a při přestávkách delších než 15 minut, následně konzervaci přípravkem PI-SAVER. Tento limit neznamená bezpečnou dobu ponechání směsi s vodou v systému; zohledněte její výrazně kratší reakci a návod k čerpadlu.
U varianty pryskyřice + voda čistěte systém 2K také přípravkem PI-CLEANER před vytvrzením materiálu.
Výběr a příprava materiálu
Dokumentace produktu
Úplné technické požadavky a zásady bezpečné práce. Před použitím ověřte aktuálnost dokumentů pro dodávku.
Práce s pryskyřicí reagující s vodou
Produkt obsahuje izokyanáty. Používejte ochranné prostředky a větrání podle bezpečnostního listu. Chraňte obal před vlhkostí: kontakt s vodou může vyvolat reakci s uvolňováním CO₂ a zvýšení tlaku v uzavřené nádobě.
Technická podpora HydroGum
Výběr způsobu aplikace, reakční podmínky a dokumentace dodávky.
