Dilatační spáry: těsnost při zachování pohybu

Oprava má zastavit vodu a zachovat pohyb spáry. Naplánujte celou oblast vyplnění, kontrolu průtoku a pružné dokončení.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

Dilatační spára: od přípravy k pohyblivému těsnému spoji

Průřez vysvětluje funkci vrstev a další tabule ukazují přípravu a samostatné varianty dávkování: gravitační, ve stěně, ve stropě a u pásu. Vyberte variantu odpovídající prozkoumanému spoji; nejde o činnosti, které se všechny provádějí v každé dilatační spáře.

Vrstvy mají udržet materiál ve vymezené oblasti a zachovat pohyb spoje.

01 · Průřez

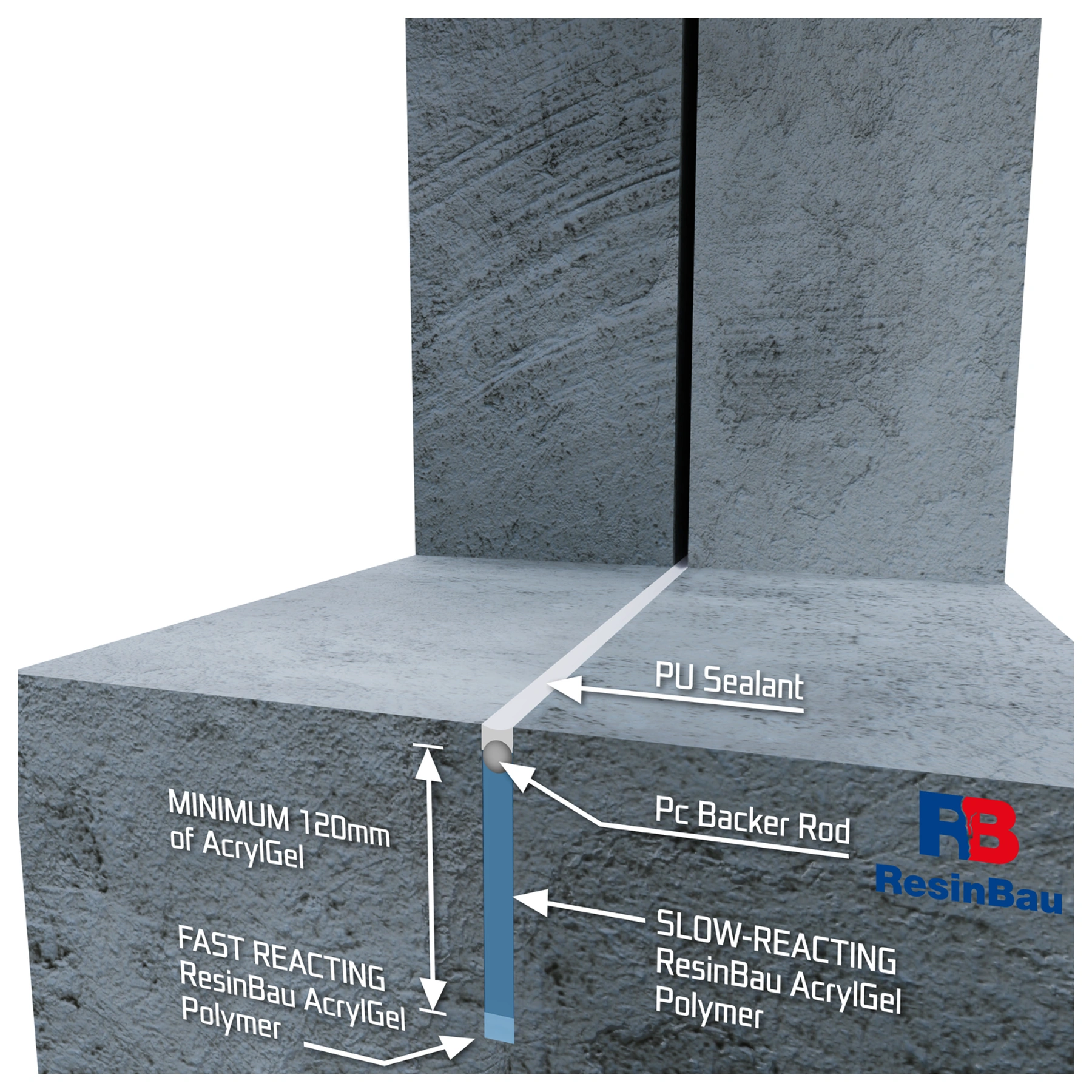

Smysl opravy: vyplnění v hloubce a pružné čelo

Modrý pás označuje vyplnění AcrylGel + Polymer. Světlejší spodní vrstva omezuje únik při dalším dávkování; nad ní se nachází hlavní vrstva. Podpůrný provazec (Backer Rod) určuje oporu povrchové úpravy a PU Sealant označuje pružný tmel na čele.

Výkres ukazuje řešení pro určitou geometrii. Označení 120 mm je nutné chápat jako rozměr této varianty, nikoli univerzální hloubku opravy. Průřez, pohyb dilatační spáry, tlak vody a ochrana gelu před vysycháním určují skutečný detail.

  • Stanovte hranice vyplnění a směry pohybu.
  • Rozlišujte pracovní uzavření a konečnou povrchovou úpravu.
Výběr materiálu a pohyb spoje →Objem prozkoumané dilatační spáry →

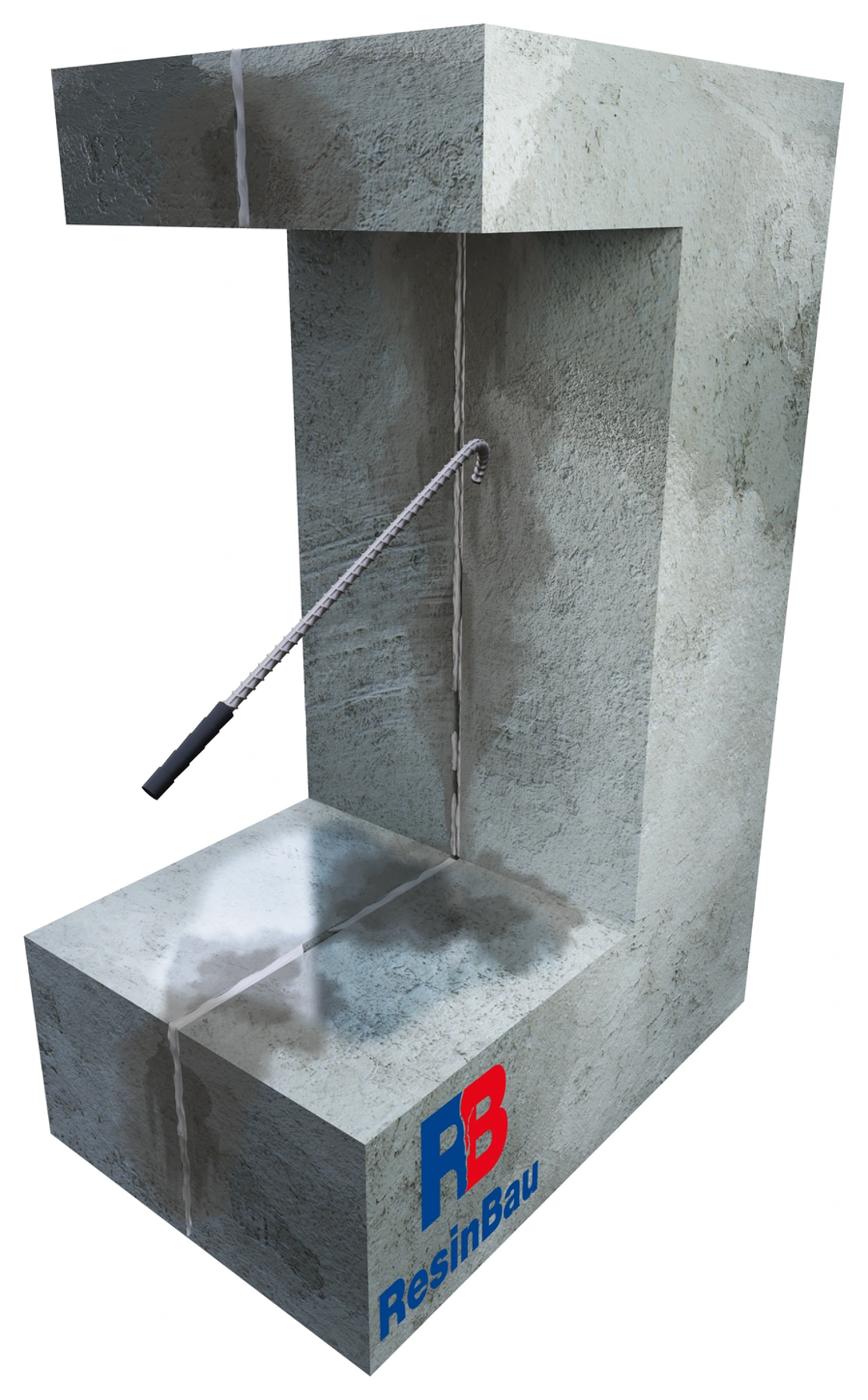

Odkrytí spáry umožňuje posoudit její skutečný průřez.

02 · Příprava

Odstraňte uvolněné vrstvy a neúčinné tmely

Odstraňte uvolněné části a neúčinné staré tmely z plánované oblasti. Spáru odkrývejte způsobem přizpůsobeným stavu hran, poloze pásu a dalších prvků spoje. Cílem je připravit kontrolovaný prostor pro vyplnění.

Ověřte, zda se po odstranění vrstev objevily dutiny nebo další cesty proudění. Nepoškozujte funkční utěsnění při pokusu o rozšíření přístupu.

  • Posuďte stav odkrytých hran.
  • Vyznačte zjištěné dutiny a předchozí opravy.
Hranice oblasti dávkování →

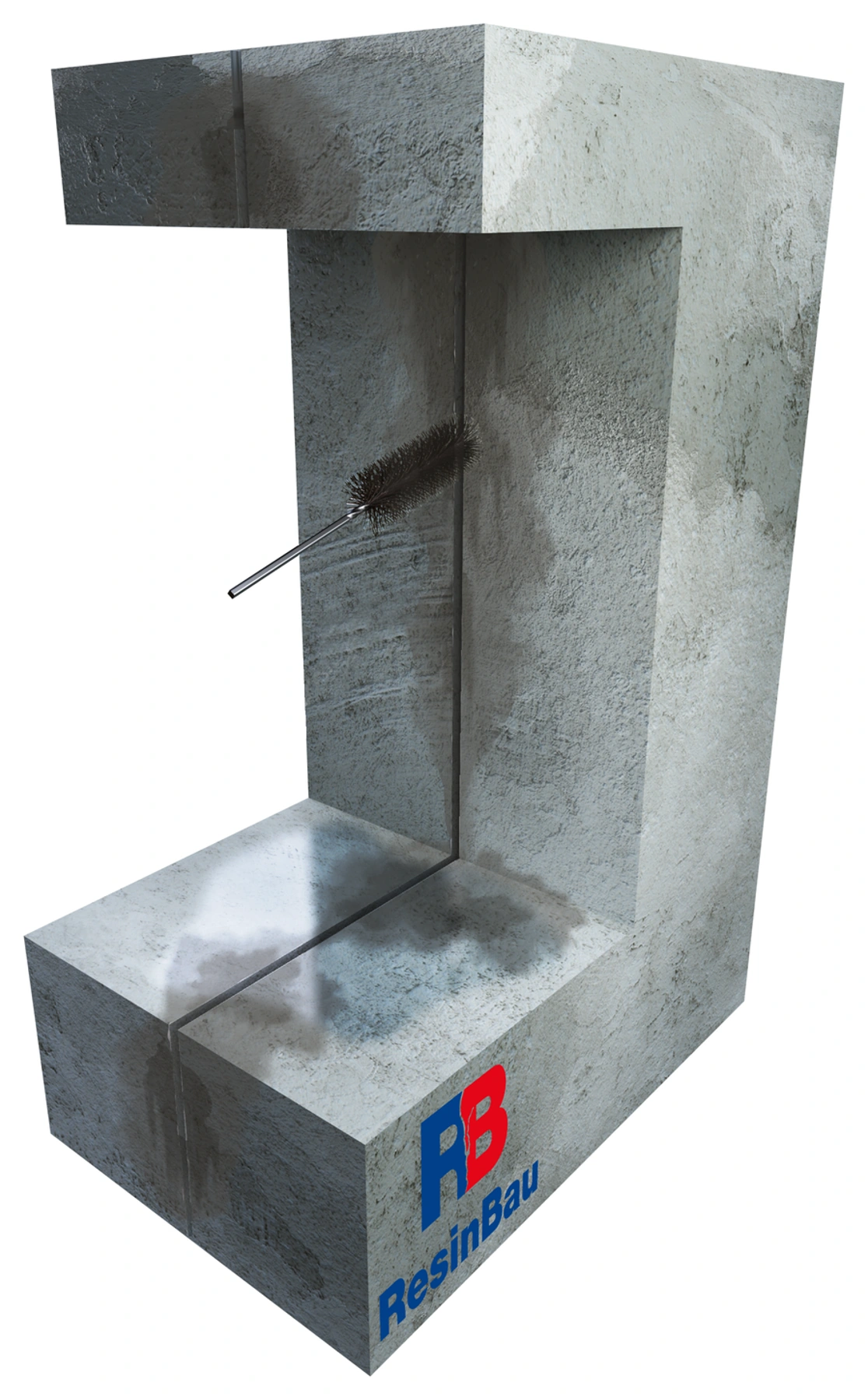

Kartáčování odstraňuje zbytky, o které se nesmí opírat podpora ani uzavření.

03 · Příprava

Vyčistěte povrchy spáry

Vyčistěte boky a přístupné dno spáry od usazenin a zbytků předchozí fáze. Kartáč a způsob práce přizpůsobte materiálu hran. Rovný, prozkoumaný prostor usnadňuje nastavení opory a omezení výtoku při injektáži.

Věnujte pozornost místům zakrytým starou výplní. Ponechané uvolněné části mohou změnit cestu proudění nebo ztížit provedení trvanlivé povrchové úpravy.

  • Ověřte celou přístupnou hloubku.
  • Před další prací odstraňte oddělené zbytky.
Příprava ohraničené oblasti →
Voda na této tabuli slouží k čištění, než se do spáry dostane injektážní materiál.

04 · Příprava

Vypláchněte ze spáry prach a zbytky

Odstraňte prach a zbytky po čištění. Znázorněná varianta využívá vodu; způsob a intenzitu proplachování přizpůsobte stavu podkladu a těsnění. Nepoškozujte připravené hrany.

Sledujte odtok. Voda objevující se mimo plánovaný úsek může ukazovat na propojení s dutinou nebo sousední spárou. Tuto cestu je nutné zohlednit před ohraničením oblasti a dávkováním materiálu.

  • Ověřte odstranění zbytků.
  • Zaznamenejte neplánované odtokové cesty.
Průzkum cesty vody →

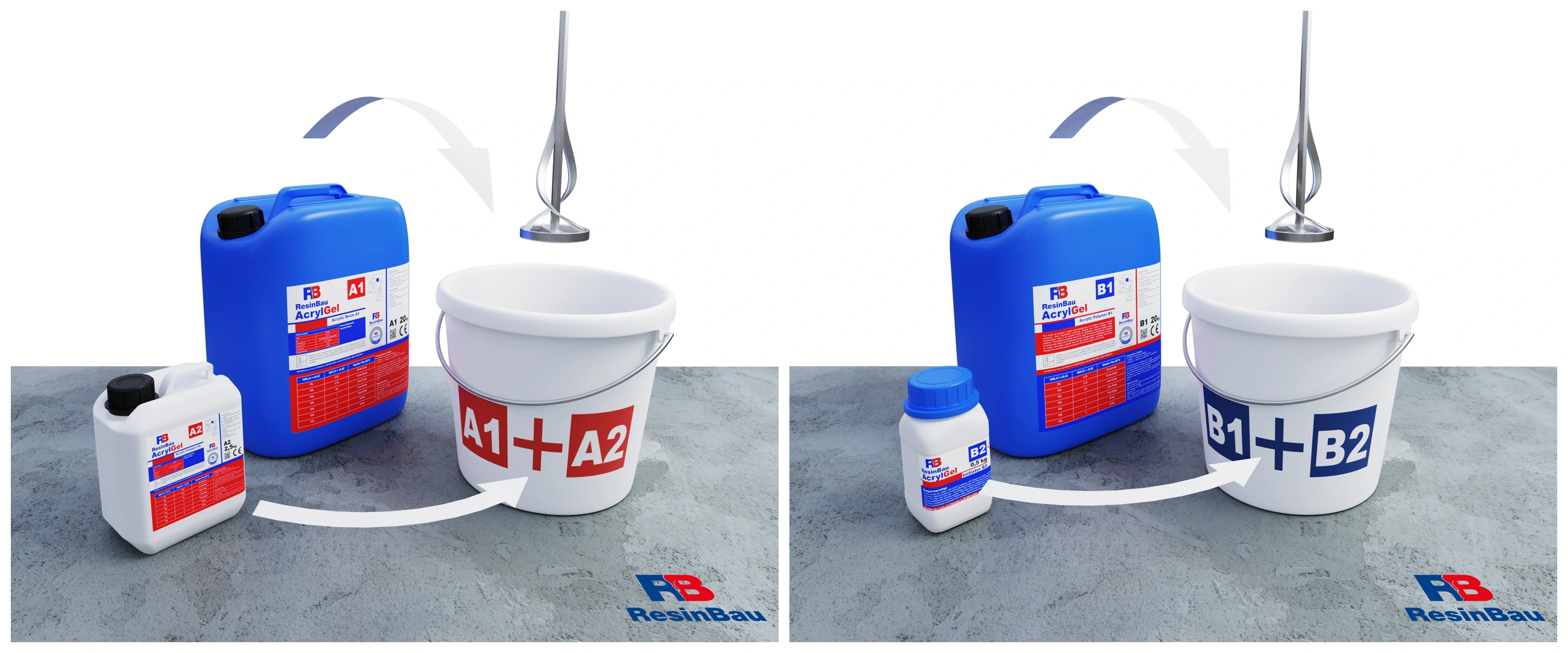

Čtyři složky vytvářejí dvě pracovní směsi; jejich reakce se ověřuje před dávkováním.

05 · Příprava

Připravte dvě směsi a ověřte reakci

Ilustrace rozlišuje A1 + A2 a B1 + B2. Ve variantě AcrylGel + Polymer se odděleně připravují dvě směsi. Čerpací systém je dávkuje dvěma cestami; čtyři složky produktu neznamenají čtyři cesty čerpadla.

Zkouška v podmínkách blízkých provádění musí potvrdit čas potřebný k dosažení vzdálenější části spáry. Pro gravitační variantu připravte dávku podle produktového listu a doby jejího využití. Kratší a delší reakce na následujících tabulích popisují funkce vrstev, nikoli hotovou recepturu.

  • Ověřte variantu produktu a teplotu zkoušky.
  • Zaznamenejte výsledek zkoušky před přípravou větší dávky.
Míchání AcrylGel →Čištění podle chemie produktu →
Gravitační varianta: vrstva s kratší reakcí omezuje únik další dávky.

06 · Gravitační varianta

Varianta otevřená shora: vytvořte předběžnou vrstvu

Tato varianta se týká spáry přístupné shora, v níž lze udržet dávkovaný materiál. Spodní vrstva gelu s kratší reakční dobou vytváří ohraničení pro další vyplňování.

Nejprve potvrďte, že dávka zůstává v plánované oblasti a voda ji neodnáší. Rychlá ztráta materiálu vyžaduje ověření odtokové cesty a způsobu ohraničení spáry před zahájením hlavního dávkování.

  • Ověřte udržení první dávky.
  • Sledujte výtok mimo hranice úseku.
Přístup závisí na geometrii →

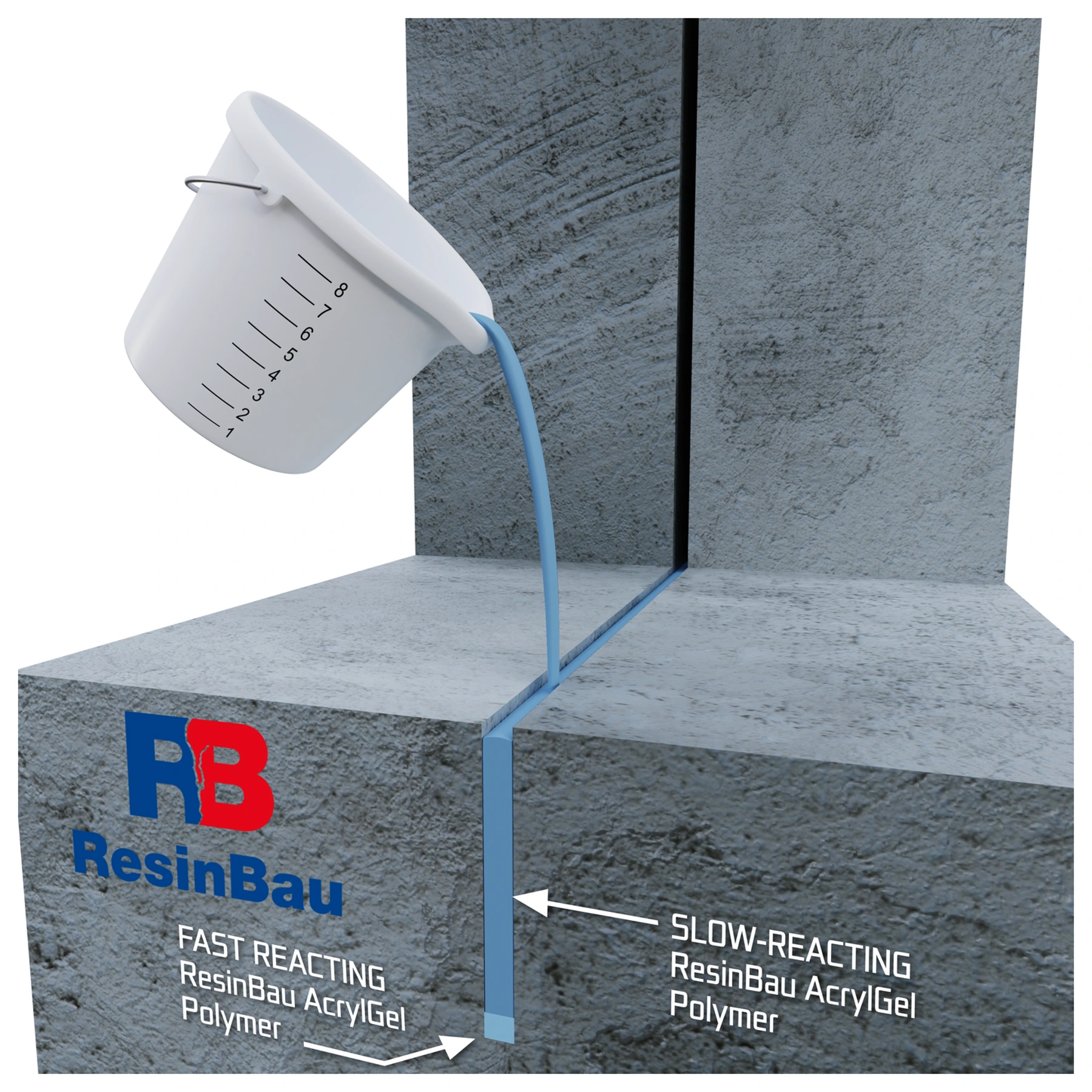

Vrstva s delší reakcí se má rozvést v ohraničeném průřezu.

07 · Gravitační varianta

Varianta otevřená shora: vyplňte připravený prostor

Po zajištění podmínek pro udržení materiálu aplikujte hlavní vrstvu. Ve výkresu se výraz SLOW-REACTING vztahuje ke gelu s delší reakční dobou, který může vyplnit připravený prostor nad předběžnou vrstvou.

Kontrolujte úroveň a spojitost vyplnění podél spáry. Množství mizející neznámým směrem není důkazem postupu. Po vyplnění ponechte prostor pro navrženou oporu a pružnou povrchovou úpravu znázorněnou v prvním průřezu.

  • Propojte odběr s pozorovaným vyplněním.
  • Zachovejte prostor pro konečný detail.
Kontrola celého průřezu →

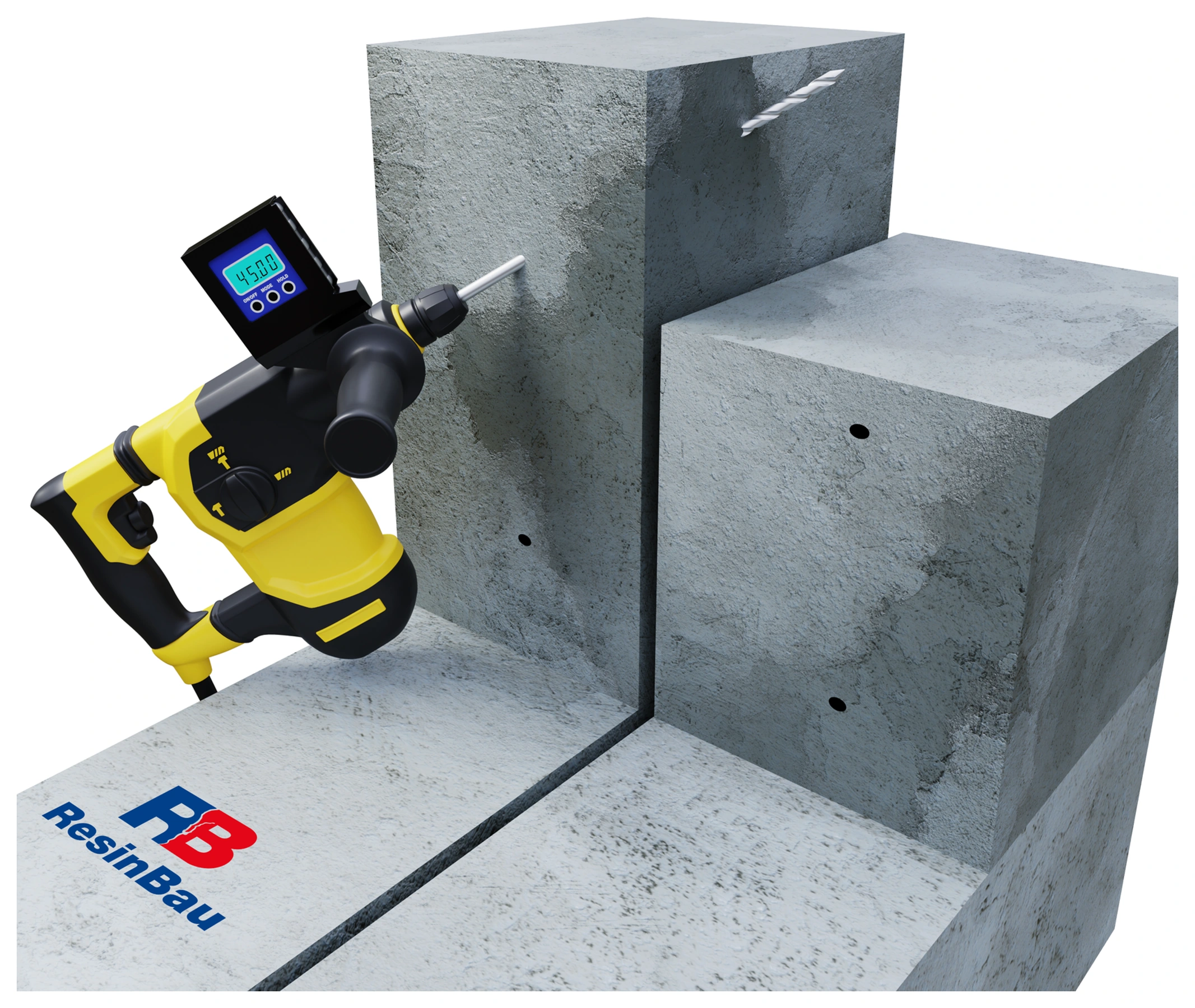

Body mají dopravit materiál do různých částí průřezu a umožnit pozorování.

08 · Varianta stěny

Varianta stěny: vytvořte přístupy ke spáře

Naplánujte vrty podle skutečné šířky a hloubky spoje. Vrty po obou stranách mají zajistit přístup k oblasti vyplnění a kontrolní body, nikoli pouze přívod materiálu u viditelného čela.

Zohledněte polohu pásu, výztuže a instalací. Také konce a hlubší části spoje musí být přístupné ke kontrole. Úhel a délka vrtání vycházejí z prozkoumaného průřezu.

  • Potvrďte oblast průsečíku vrtu se spárou.
  • Zajistěte přístup ke koncům úseku.
Geometrie přístupu →

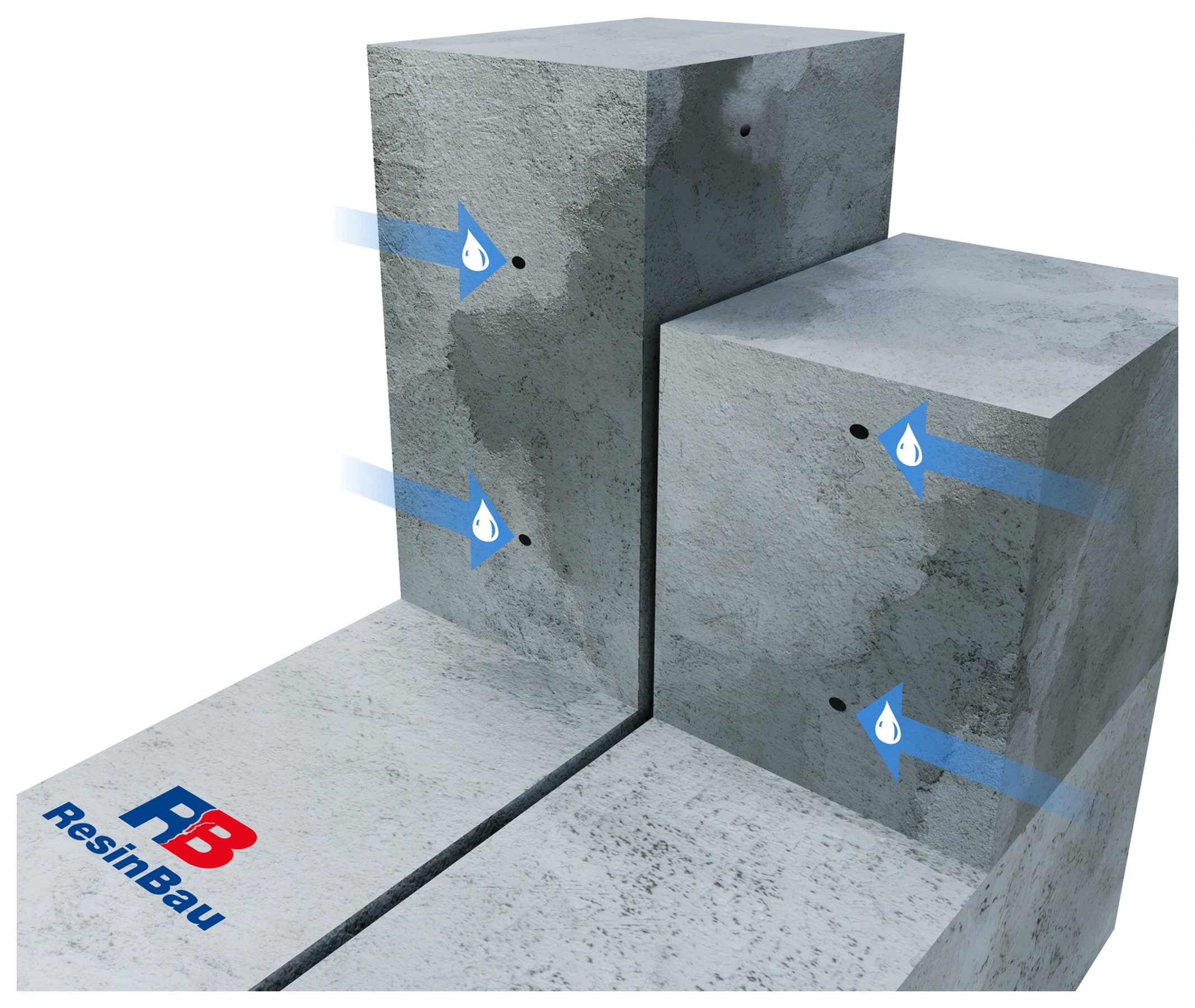

Připravte průchodnou cestu od pakru do cílové oblasti.

09 · Varianta stěny

Varianta stěny: vyčistěte provedené vrty

Odstraňte z vrtů zbytky vrtání. Na ilustraci k tomu slouží proplachování vodou; šipky neoznačují vlastní injektážní materiál. Před osazením a připojením pakrů ověřte průchodnost a místa zjištěného propojení.

Pokud voda směřuje mimo prozkoumaný úsek, objasněte tuto cestu před uzavřením čela. Vyčištění vstupu vrtu nestačí, pokud další část zůstává zablokovaná.

  • Ověřte celou dávkovací cestu.
  • Zohledněte neplánované průchody.
Kontrola celého průřezu →

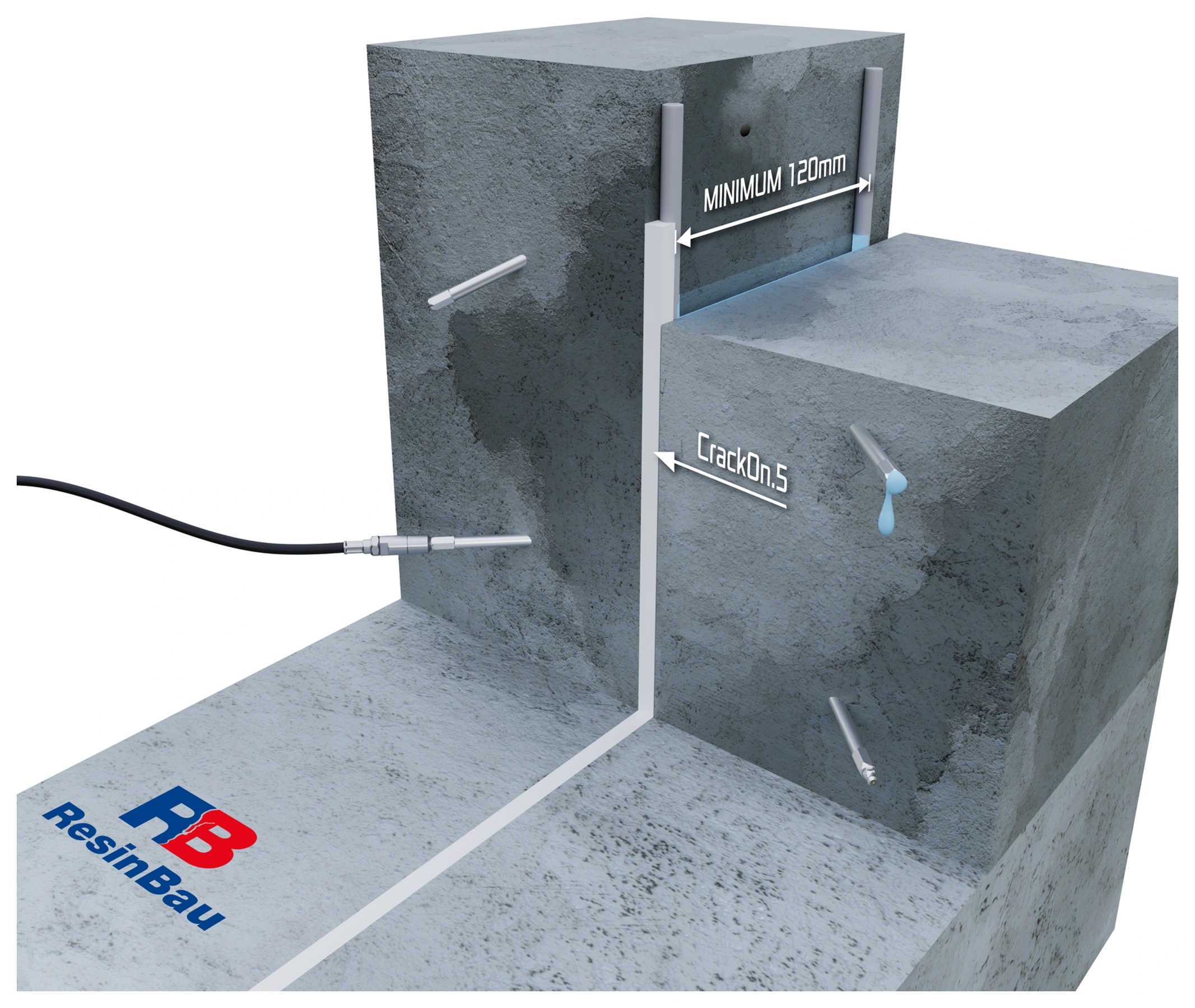

Opora a uzavření čela udržují gel uvnitř plánovaného pásu.

10 · Varianta stěny

Varianta stěny: ohraničte pracovní oblast

Ve schématu vymezují pracovní prostor provazec v hloubce spáry a opora u čela. CrackOn.5 uzavírá čelo po dobu injektáže. Kontrolní body zůstávají přístupné pro sledování průchodů mezi úseky.

Uzavření nesmí maskovat únik materiálu do neznámé dutiny. Označení 120 mm popisuje šířku pásu v této variantě; skutečný rozměr a trvalá povrchová úprava se stanovují pro konkrétní spoj. Tuhé uzavření je zde dočasným prvkem.

  • Zkontrolujte spojitost pracovních hranic.
  • Neuzavřete všechny pozorovací cesty.
Úloha pracovního uzavření →

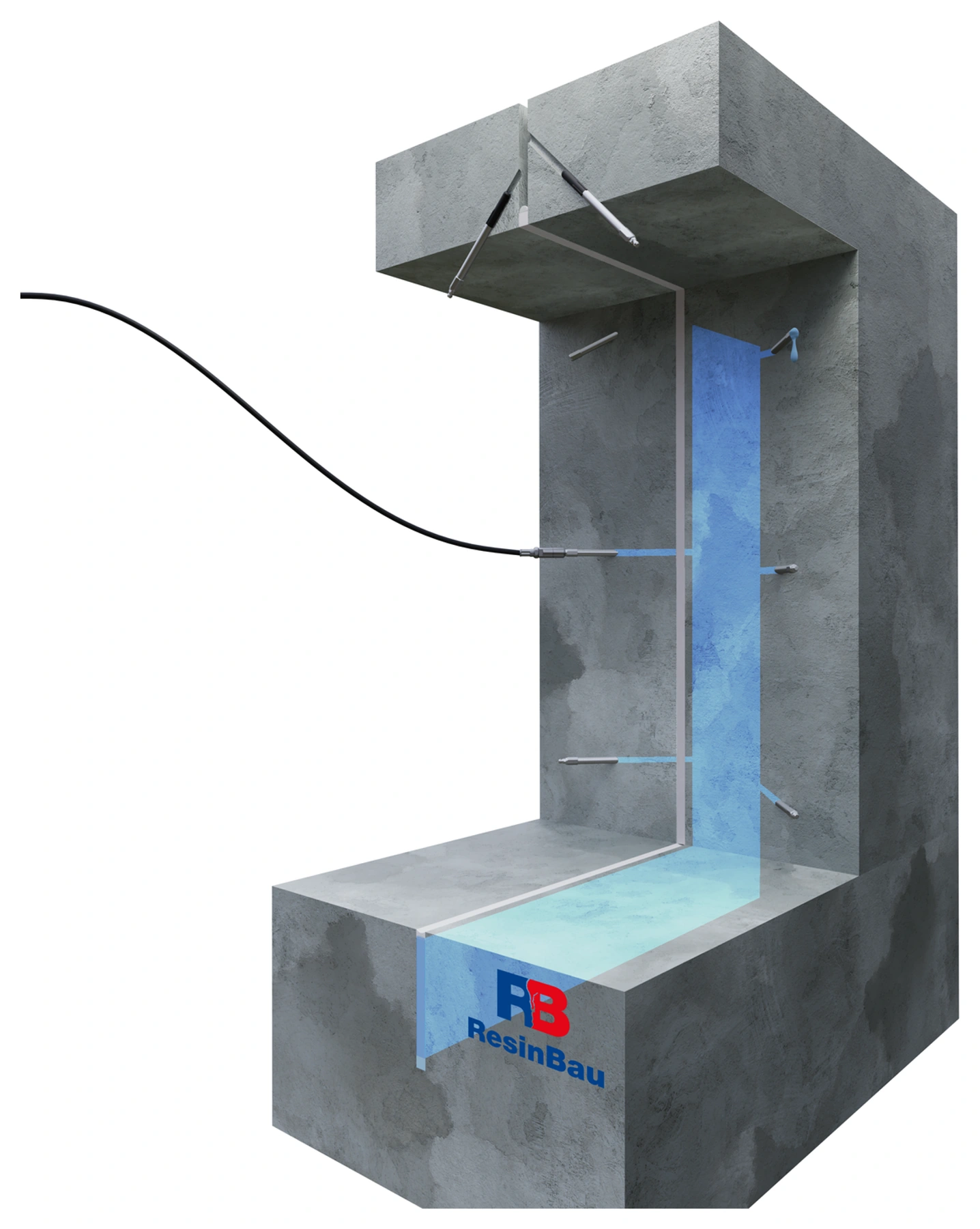

Průchod k dalšímu bodu potvrzuje propojení, které se posuzuje společně s odběrem a tlakem.

11 · Varianta stěny

Varianta stěny: sledujte vyplňování dalších úseků

Dávkování provádějte v úsecích umožňujících sledovat šíření materiálu. Modrý pás představuje cílovou oblast vyplnění a výtok v dalším bodě odhaluje propojení s místem dávkování.

Samotný výtok nebo růst tlaku nepotvrzuje úplné vyplnění. Porovnávejte množství, místa průchodů a změnu chování vody. Při nekontrolovaném úniku nebo růstu tlaku bez odběru zastavte dávkování a prověřte příčinu.

  • Zaznamenávejte pořadí průchodů materiálu.
  • Ověřujte celý pás, nikoli pouze viditelné čelo.
Tlak, odběr a pozorování →

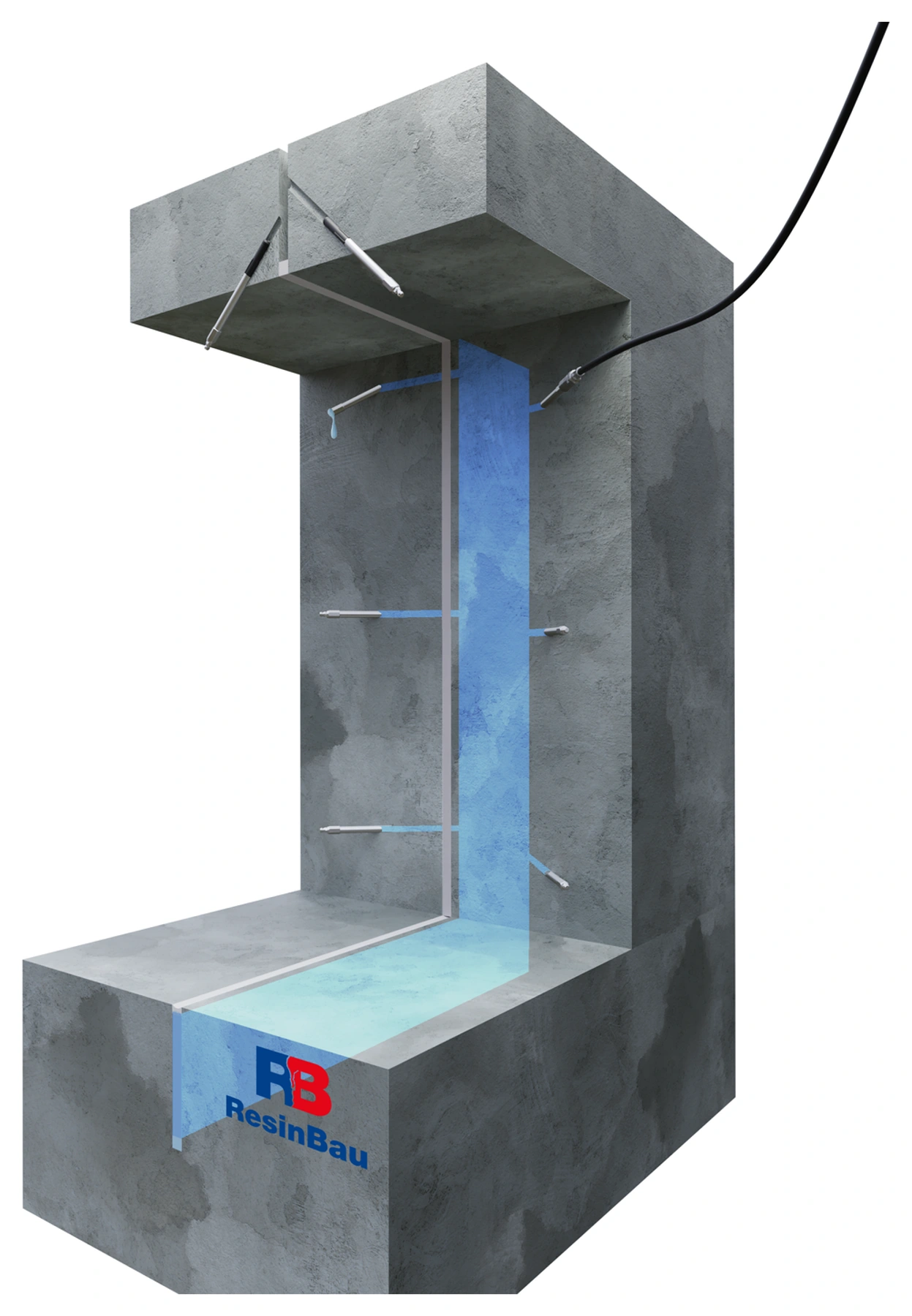

Koncový vrt slouží k zahrnutí vzdálenější části dilatační spáry.

12 · Varianta stěny

Varianta stěny: dopravte materiál až na konec průřezu

Horní přístup ve výkresu vede do koncové oblasti u stropu, kterou nelze posoudit pouze podle výtoků níže. Poloha a úhel vrtu vycházejí z průběhu spáry a polohy jejích hranic.

Ověřte zakončení úseků a napojení na sousední utěsnění. Ponechaná mezera na konci může stále vést vodu, přestože střední část vypadá vyplněná. Nepřebírejte úhel z orientační ilustrace bez průzkumu detailu.

  • Zkontrolujte oblast u stropu a hranice úseku.
  • Potvrďte přístup před provedením posledního vrtu.
Přejímka opravy dilatační spáry →

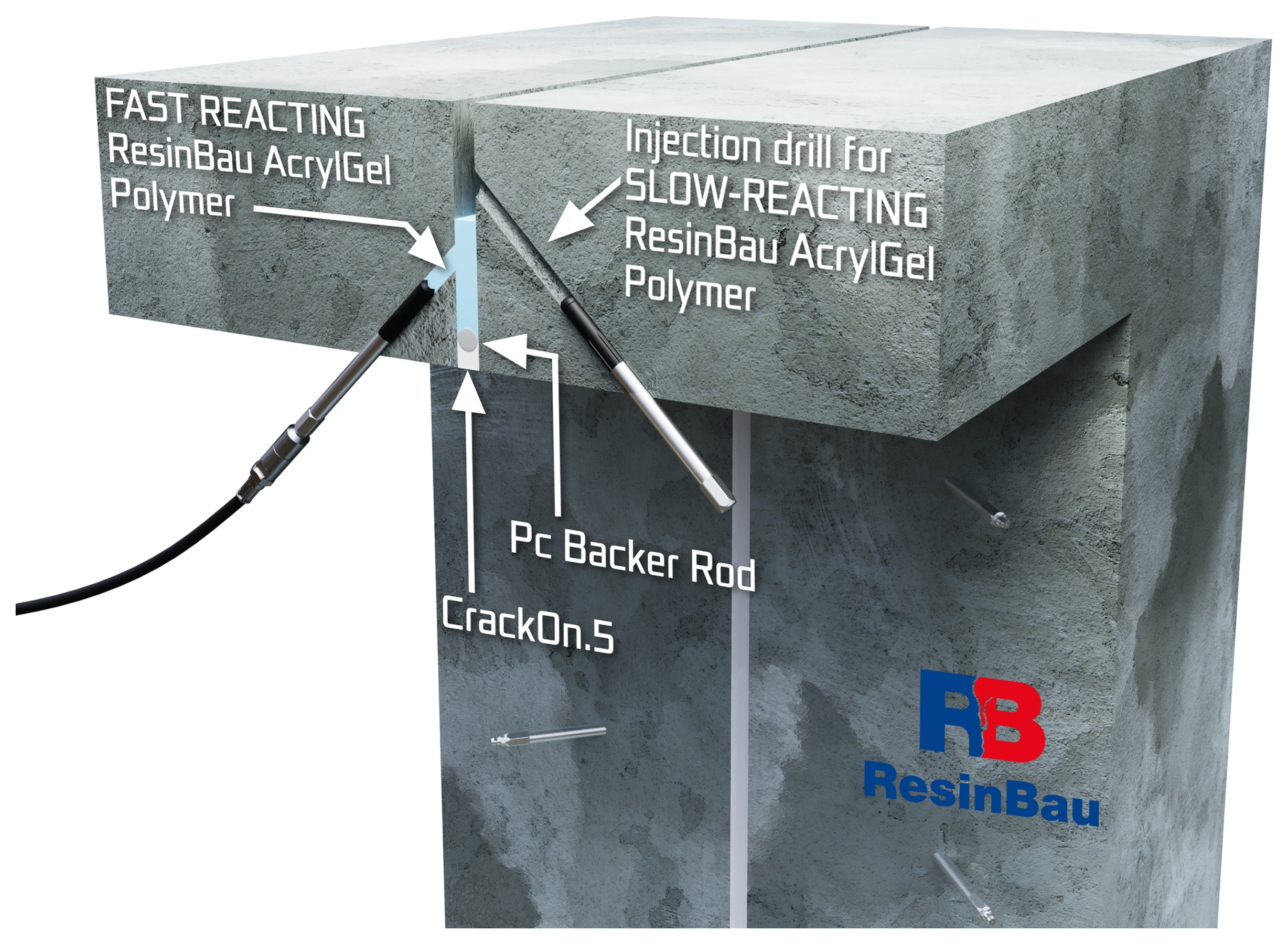

Předběžná vrstva připravuje podmínky pro vyplnění hlubší oblasti.

13 · Varianta stropu

Varianta stropu: omezte výtok mělčí vrstvou

Při přístupu zespodu umožňuje první, mělčí přístup dávkovat gel s kratší reakcí. Podpůrný provazec a dočasné uzavření CrackOn.5 vytvářejí spodní pracovní hranici.

Ověřte, zda materiál zůstává v této oblasti a zda přístupné body umožňují sledovat průtok. Tato varianta se týká přístupu přes strop; nejde o další povinnou fázi po vyplnění stěny.

  • Rozlišujte mělčí a hlubší oblast.
  • Potvrďte udržení ohraničující vrstvy.
Výběr reakční doby →

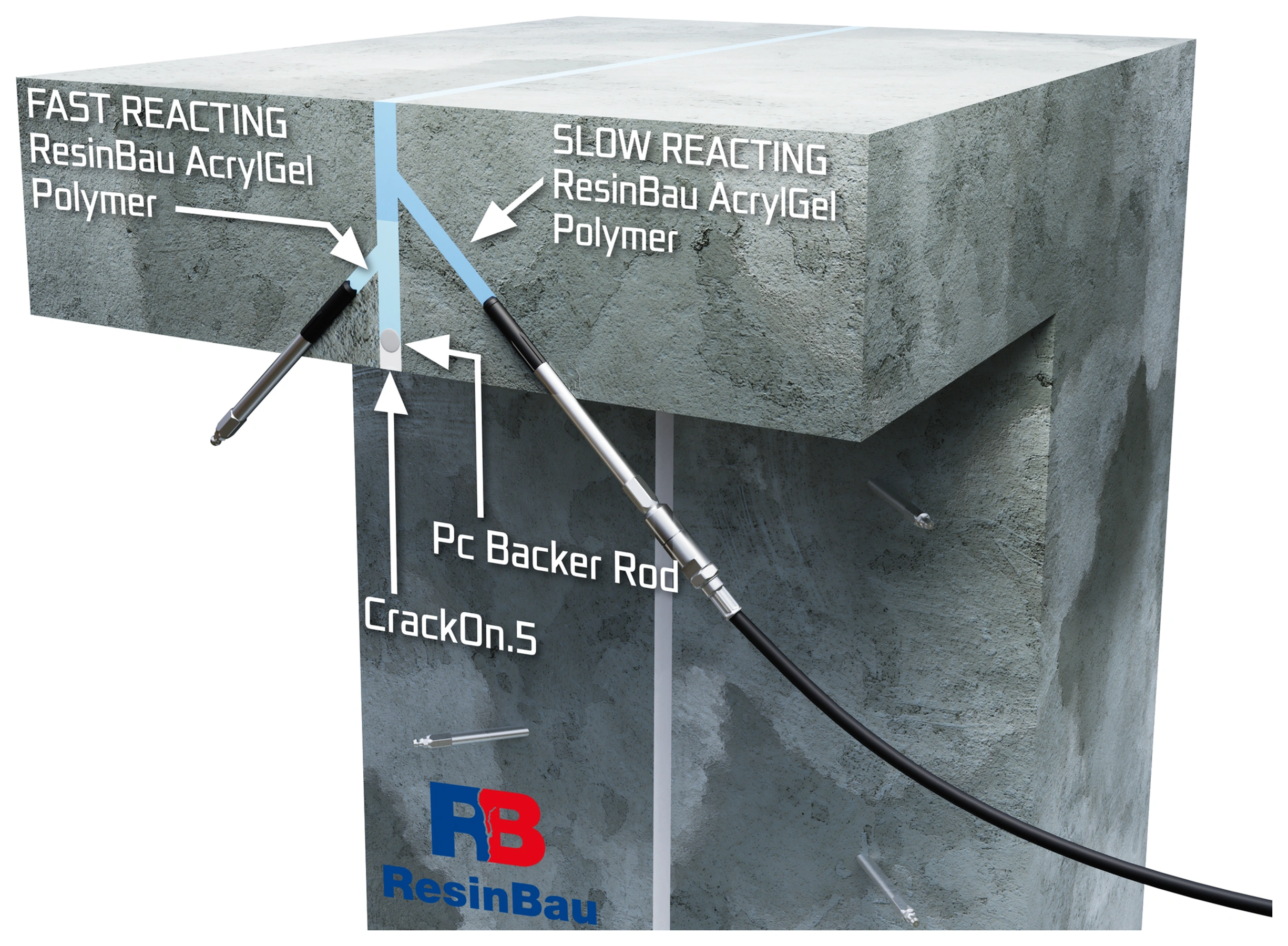

Hlubší přístup umožňuje rozvedení materiálu mimo oblast u čela.

14 · Varianta stropu

Varianta stropu: vyplňte hlubší část průřezu

Druhý vrt vede do hlavní vrstvy, v níž se má gel s delší reakcí rozvést v připraveném průřezu. Opora a předběžná vrstva omezují únik zespodu.

Kontrolujte průchody k pozorovacím bodům a konce utěsňovaného úseku. Hloubku a polohu vrtů přizpůsobte skutečné geometrii stropu. Rovnoměrný obraz ve schématu je cílem, jehož dosažení je nutné posoudit během prací.

  • Ověřte propojení v hlubší části.
  • Před ukončením dávkování posuďte konce úseku.
Tlak, odběr a průchody →
Tuhá malta potřebná během dávkování nesmí blokovat pohyb spoje.

15 · Dokončení

Odstraňte dočasné uzavření

Po dokončení injektáže odstraňte dočasnou maltu tam, kde by omezovala pohyb dilatační spáry. Postupujte podle konečného detailu a zachovejte správné vyplnění v hloubce.

Ověřte, zda mezi hranami nezůstaly tuhé můstky. Připravte místo pro oporu a pružnou povrchovou úpravu; odkrytý gel nepovažujte za konečný nechráněný povrch.

  • Zkontrolujte celý průběh uzavření.
  • Zachovejte prostor pro pružný detail.
Kontrola po vyplnění →

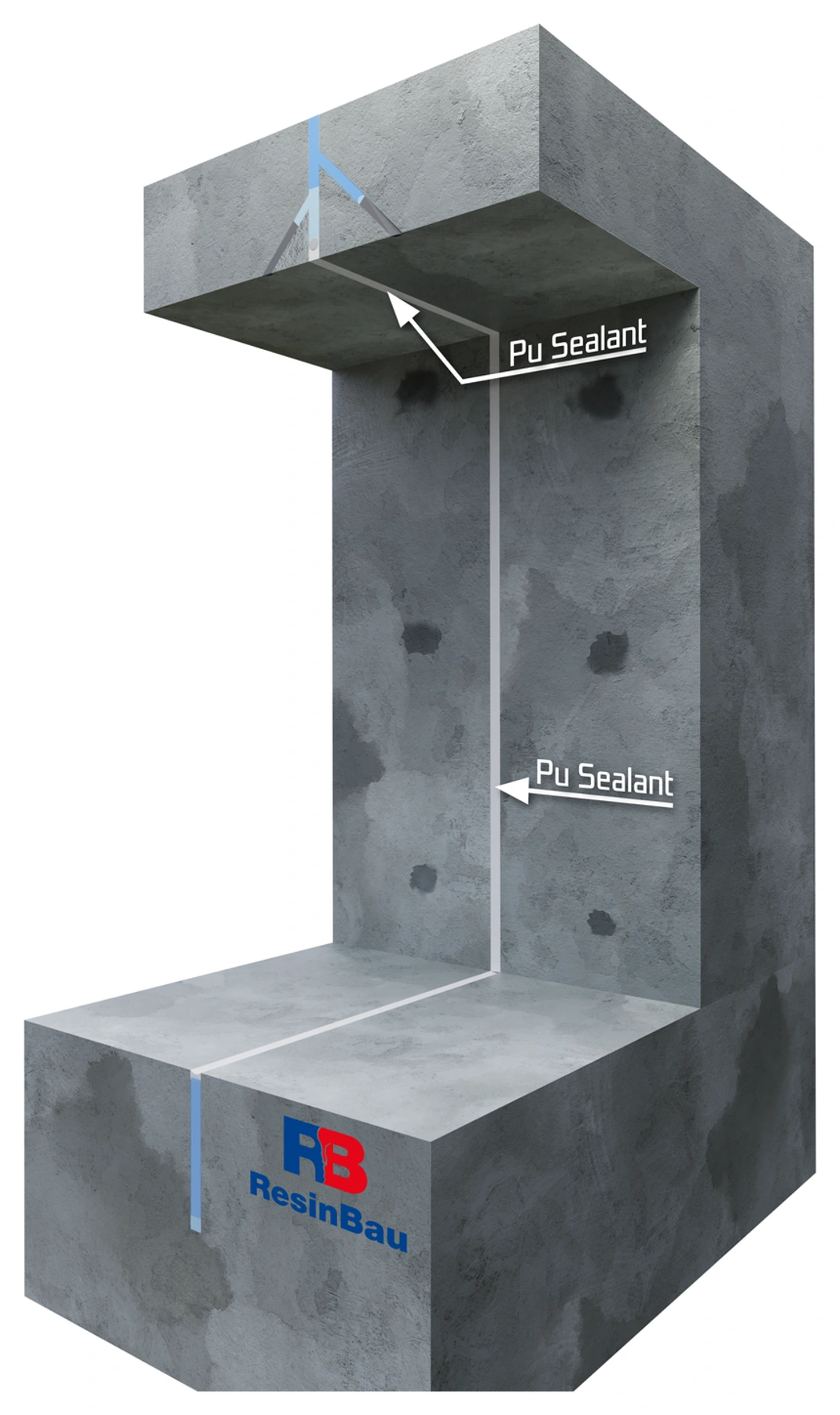

Povrchová úprava chrání oblast utěsnění a má umožňovat předpokládaný pohyb.

16 · Dokončení

Proveďte pružné čelo a převezměte spoj

Demontujte pakry, připravte povrchy a proveďte předepsané uzavření vrtů. PU Sealant označuje pružný tmel na čele; jeho geometrie a opora vycházejí z požadovaného pohybu a podmínek spoje.

Zohledněte ochranu gelu před vysycháním. Přejímka zahrnuje těsnost celého úseku, napojení na sousední utěsnění a zachování pohybu. Dokončený vzhled čela nenahrazuje kontrolu v reprezentativních vodních podmínkách.

  • Ověřte spojitost povrchové úpravy a napojení.
  • Potvrďte těsnost a zachování pohybu.
Přejímka opravy →

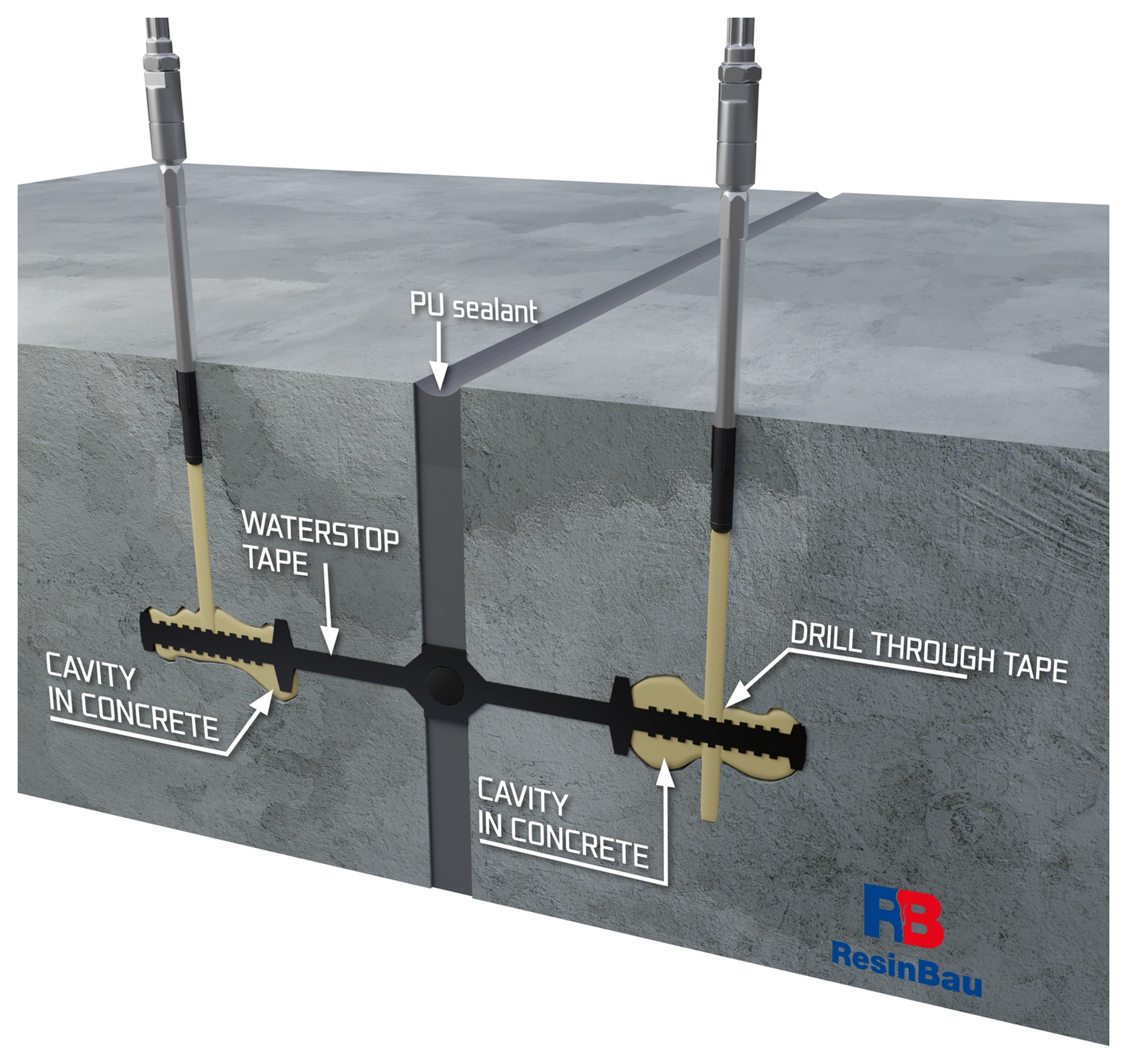

Oprava oblasti u pásu vyžaduje samostatný detail přístupu.

17 · Varianta u pásu

Varianta u pásu: prozkoumejte a vyplňte kaverny

Černá žebrovaná ramena označují těsnicí pás a žlutá pole dutiny v jeho styku s betonem. Výkres ukazuje zvláštní variantu vrtu přes pás do prozkoumané kaverny. Není pokynem k nahodilému provrtávání funkčního utěsnění.

Výběr materiálu vychází z vody, prostoru pro vyplnění a pohybu. HydroGum potřebuje k reakci vodu a vytváří napěněnou výplň: je nutné potvrdit rozvedení, omezení rozpínání a zachování pohybu spoje. Pružný gel AcrylGel + Polymer je jinou variantou; nepřenášejte mezi nimi automaticky způsob dávkování.

  • Určete polohu pásu a rozsah kaverny.
  • Ověřte vliv dávkování na pás a pohyb spoje.
HydroGum: podmínky reakce →AcrylGel + Polymer →

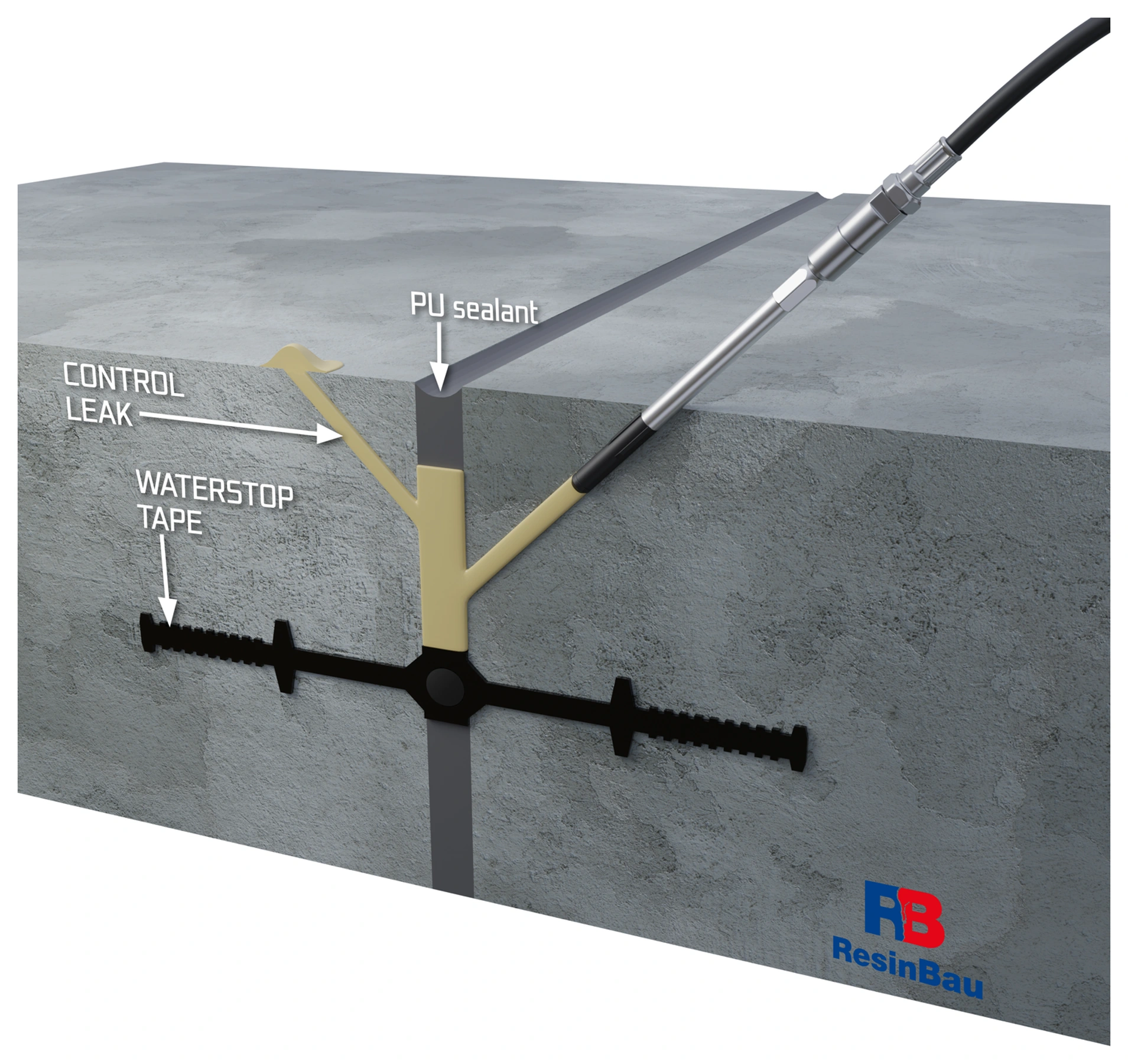

Dávkování v hloubce a povrchové utěsnění mají různé funkce.

18 · Varianta u pásu

Varianta u pásu: kontrolujte cestu doplňování

V této variantě směruje šikmý přístup materiál do spáry u stávající nebo nové povrchové úpravy PU. Šipka CONTROL LEAK ukazuje místo pozorování průchodu materiálu; neznamená záměrné ponechání průsaku po opravě.

Pozorování má potvrdit, že materiál dosáhl prozkoumané oblasti u pásu. Po dotěsnění posuďte spojitost po celém úseku a proveďte předepsané povrchové uzavření. Samotný tmel na čele není důkazem vyplnění dutin v hloubce.

  • Propojte pozorovací bod s oblastí dávkování.
  • Ověřte těsnost po dokončení doplňování.
Kontrola celého průřezu →Čištění systému po zvoleném materiálu →

Určete, co má zůstat pohyblivé

Zaznamenejte šířku a hloubku spáry, předpokládané směry pohybu, stav hran a polohu pásu a předchozích výplní. Zjistěte, zda voda proudí čelem dilatační spáry, podél pásu, kavernou u něj nebo ze sousední trhliny. Viditelný únik může být daleko od původní netěsnosti.

Pohyb dilatační spáry vychází z projektu a chování konstrukce. Prodloužení vzorku pryskyřice při přetržení není přípustným pohybem hotového spoje. Chování detailu ovlivňují také geometrie, opora, přilnavost, způsob deformace a vodní poměry.

Materiál potřebuje ohraničený prostor

Odstraňte uvolněné vrstvy, usazeniny a neúčinné tmely z plánované oblasti. Opory a uzavření vyberte tak, aby udržely materiál ve správné hloubce a současně zachovaly kontrolní body. Rychle mizející materiál může dilatační spáru opouštět; samotné zvětšení dávky neposkytuje kontrolu nad místem vyplnění.

Ve schématech vytvářejí podpůrný provazec a dočasné uzavření CrackOn.5 pracovní hranice. Jejich poloha vychází z průřezu. Rozměry ukázkového těsnicího pásu nesmějí nahradit výběr detailu pro skutečný pohyb a tlak vody.

Přístup závisí na geometrii

Otevřená vodorovná dilatační spára

Pokud lze oblast připravit a ohraničit shora, zvažte kontrolované gravitační dávkování. Vrstva s kratší reakční dobou může omezit únik a další s delší dobou umožnit rozvedení. Zkouška musí potvrdit, že proudění vody gel nevyplavuje.

Dilatační spára ve stěně nebo stropě

Vrty mají zasahovat plánované úrovně a konce oblasti. Kontrolní body umožňují posoudit průchody podél spáry a do hloubky průřezu. Dávkování pouze u viditelného čela může ponechat vzdálenější část netěsnou.

Netěsnost u pásu

Nejprve prozkoumejte polohu a stav pásu. Přístup do prostoru u něj je samostatným detailem opravy. Při hledání průsaku neprovádějte nahodilé proražení funkčního utěsnění.

Silný přítok vody

Vyberte fázi omezení přítoku pro zajištění podmínek pro hlavní materiál. Zachovejte prostor a přístup pro další dotěsnění; nahodilé zaplnění celé oblasti rychlou pěnou může ztížit další fázi.

Reakční doba má odpovídat cestě materiálu

Připravte zkoušku AcrylGel při teplotě materiálu a okolí blízké provádění. Čas z tabulky pomáhá zahájit výběr, ale neurčuje, jak dlouho bude materiál proudit ve skutečném spoji. Příliš krátký může uzavřít cestu před dosažením vzdálenější oblasti a příliš dlouhý umožnit únik nebo vyplavení.

Varianta ResinBau AcrylGel + Polymer vyžaduje přípravu dvou směsí a odpovídající sestavu pro jejich dávkování. Počet složek systému neurčuje počet cest čerpadla. U HydroGum je nutné zajistit kontakt s vodou potřebnou k reakci a přizpůsobit způsob dávkování vlhkosti oblasti. Během reakce vytváří pružnou napěněnou výplň, proto je nutné ověřit omezení rozpínání, rozmístění materiálu a zachování požadovaného pohybu dilatační spáry. Způsob dávkování HydroGum se nepřebírá automaticky z gelové varianty.

Pozorování zahrnuje celý průřez

Začněte zkušebním úsekem. Zaznamenávejte množství, pořadí výtoků a změnu chování vody. Průchod k dalšímu bodu potvrzuje propojení; dále posuzujte také konce, hloubku a možné úniky. Růst tlaku bez odběru nebo nekontrolovaný výtok vyžadují zastavení a prověření příčiny.

Po vyplnění odstraňte dočasné tuhé můstky podle detailu a proveďte předepsanou pružnou povrchovou úpravu. Gel u otevřeného čela je nutné zahrnout do návrhu ochrany před vysycháním. Neponechávejte pracovní maltu jako prvek blokující pohyb dilatační spáry.

Ukončení dávkování neukončuje přejímku

Ověřte těsnost celého úseku a jeho napojení na sousední utěsnění. Přejímka musí zohlednit tlakové podmínky a chování spoje po pohybu důležitém pro provoz. Zaznamenejte materiál, recepturu, teplotu, výsledek zkoušky a provedenou povrchovou úpravu.

Kalkulátor objemu pomáhá objednat materiál pro prozkoumaný průřez. Nepředpovídá dutiny u pásu, migraci podél spáry ani skutečné rozpínání materiálu omezeného v konstrukci.

VÝBĚR RESINBAU

Materiál vyplývá z podmínek

ResinBau AcrylGel + Polymer →

Základní volba pro pružné vyplnění připravené dilatační spáry. Vyberte reakci a ochranu před vysycháním; nezaměňujte variantu s polymerem automaticky za variantu s vodou.

HydroGum →

Pro oblasti s vodou potřebnou k reakci a k omezení jejího průtoku. HydroGum během reakce vytváří napěněnou výplň; v dilatační spáře je nutné potvrdit omezení jeho rozpínání, rozmístění materiálu a zachování požadovaného pohybu spoje.

WaterStopper →

Fáze omezující silný přítok před vybraným hlavním utěsněním; nikoli tuhé vyplnění pohyblivého spoje.

CrackOn.5 →

Dočasné uzavření během injektáže, odstraňované tam, kde by blokovalo navržený pohyb.

Vypočítejte to, co znáte

KALKULÁTORObjem dilatační spáry →

Vypočítejte prozkoumaný průřez; rozlišujte oblasti s různými rozměry.

KALKULÁTORMíchání materiálu →

Vyberte konkrétní produkt a variantu. Reakční dobu potvrďte zkouškou.

KALKULÁTORLitry a kilogramy →

Přepočítejte příslušný materiál nebo směs se zohledněním označených předpokladů.

Další krok

ČTĚTE DÁLEKontrola injektáže →

Propojujte tlak, odběr a průchody materiálu.

ČTĚTE DÁLESpoje v tunelu →

Zohledněte migraci vody a rozdělení na úseky.

Proberte podmínky svého projektu

Připravte průřez, popis vody a pohybu a výsledky dosavadních zkoušek. ResinBau pomáhá zvolit materiál a technologii provedení.
