CONHECIMENTO · JUNTAS DE BETONAGEM E DILATAÇÃO

Juntas de dilatação: estanquidade preservando o movimento

A reparação deve travar a água e preservar o funcionamento da junta. Planeie toda a zona de enchimento, o controlo do fluxo e o acabamento elástico.

ACOMPANHE A TECNOLOGIA

Junta de dilatação: da preparação à ligação móvel e estanque

A secção explica a função das camadas e os painéis seguintes mostram a preparação e variantes separadas de aplicação: por gravidade, em parede, em laje e junto à banda. Selecione a variante compatível com a junta identificada; não são operações a executar todas em cada junta de dilatação.

As camadas devem reter o material na zona definida e preservar o movimento da junta.

01 · Secção

Objetivo da reparação: enchimento em profundidade e face elástica

A faixa azul representa o enchimento com AcrylGel + Polymer. A camada inferior mais clara limita a fuga durante a aplicação seguinte; acima fica a camada principal. O cordão de suporte (Backer Rod) define o apoio do acabamento e PU Sealant designa o selante elástico na face.

O desenho mostra uma solução para uma geometria específica. A indicação de 120 mm deve ser lida como dimensão desta variante, não como profundidade universal de reparação. A secção, o movimento da junta de dilatação, a pressão da água e a proteção do gel contra secagem determinam o pormenor real.

  • Defina os limites do enchimento e as direções de movimento.
  • Distinga o fecho de trabalho do acabamento final.
A exposição da abertura permite avaliar a sua secção real.

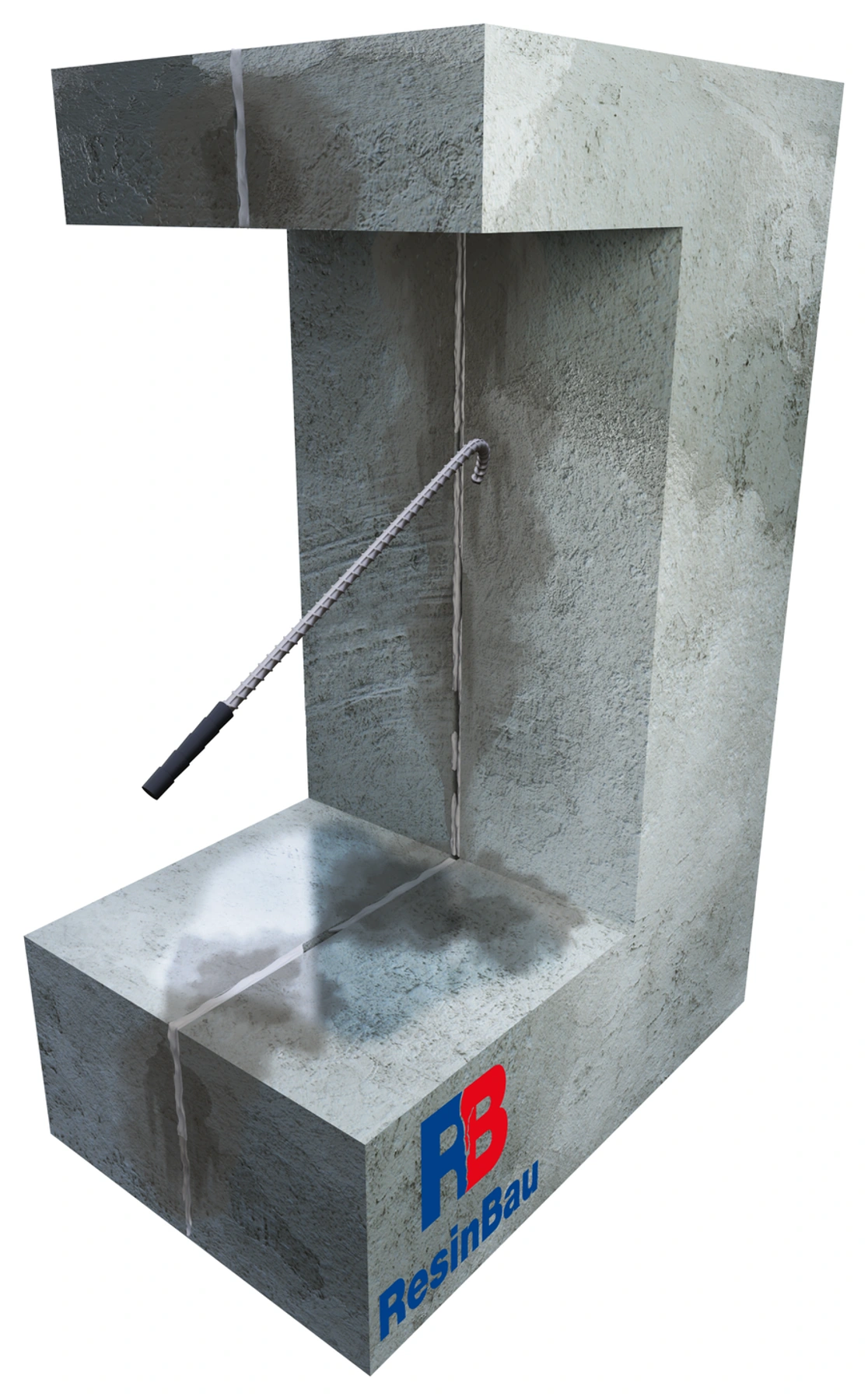

02 · Preparação

Remova camadas soltas e massas ineficazes

Remova fragmentos soltos e massas antigas ineficazes da zona planeada. Exponha a abertura de forma adaptada ao estado dos bordos, à posição da banda e aos restantes elementos da junta. O objetivo é preparar um espaço controlado para enchimento.

Verifique se a remoção das camadas revelou vazios ou percursos adicionais de fluxo. Não danifique uma selagem funcional ao tentar ampliar o acesso.

  • Avalie o estado dos bordos expostos.
  • Assinale os vazios e as reparações anteriores revelados.

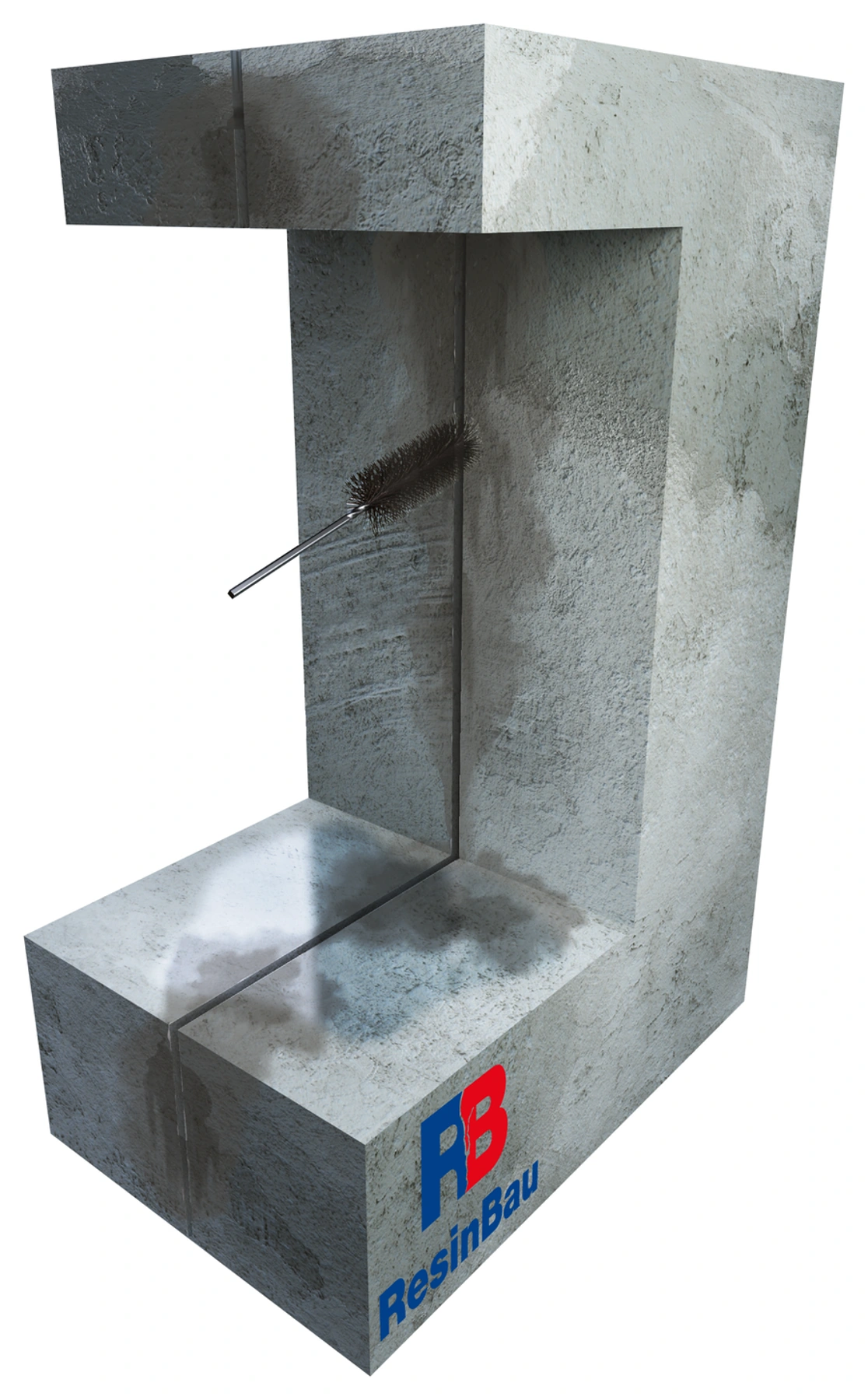

A escovagem remove resíduos sobre os quais o apoio e o fecho não devem assentar.

03 · Preparação

Limpe as superfícies da abertura

Limpe os lados e o fundo acessível da abertura, removendo depósitos e resíduos da etapa anterior. Adapte a escova e o método ao material dos bordos. Um espaço regular e identificado facilita posicionar o apoio e limitar a saída durante a injeção.

Preste atenção aos locais protegidos pelo enchimento antigo. Fragmentos soltos remanescentes podem alterar o percurso do fluxo ou dificultar um acabamento duradouro.

  • Verifique toda a profundidade acessível.
  • Remova os resíduos destacados antes de continuar.
Neste painel, a água serve para limpar antes de o material de injeção chegar à abertura.

04 · Preparação

Lave o pó e os resíduos da abertura

Remova o pó e os resíduos da limpeza. A variante apresentada utiliza água; adapte o método e a intensidade da lavagem ao suporte e às selagens. Não danifique os bordos preparados.

Observe a saída da água. Água que aparece fora da secção planeada pode indicar ligação a um vazio ou abertura adjacente. Considere esse percurso antes de delimitar a zona e aplicar material.

  • Verifique a remoção dos resíduos.
  • Registe percursos de saída imprevistos.

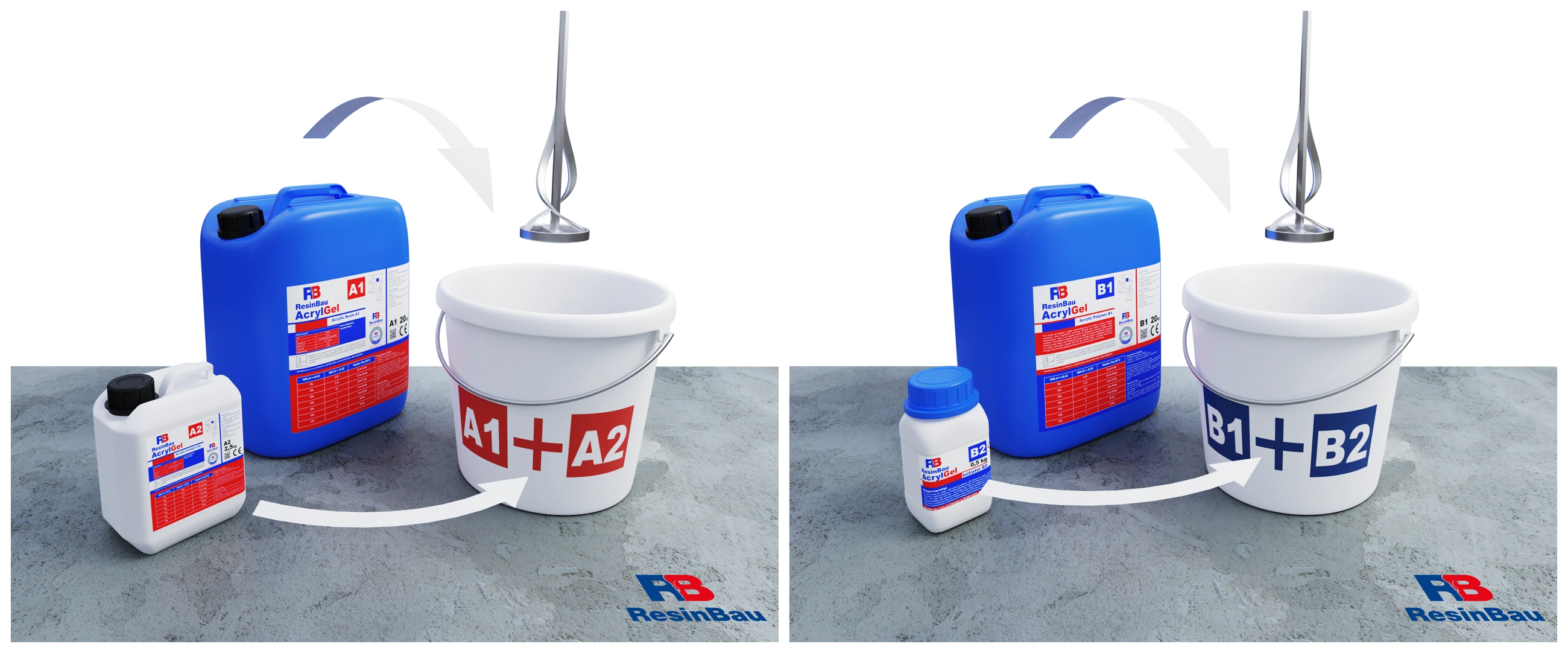

Quatro componentes formam duas misturas de trabalho; a sua reação é verificada antes da aplicação.

05 · Preparação

Prepare duas misturas e verifique a reação

A ilustração separa A1 + A2 e B1 + B2. Na variante AcrylGel + Polymer, preparam-se duas misturas separadamente. O sistema de bombagem aplica-as por dois circuitos; quatro componentes de produto não significam quatro circuitos de bomba.

Um ensaio em condições próximas das dos trabalhos deve confirmar o tempo necessário para o material chegar à parte mais afastada da abertura. Para a variante por gravidade, prepare a porção segundo a ficha do produto e o respetivo tempo de utilização. A reação mais curta e mais longa dos painéis seguintes descrevem funções das camadas, não uma formulação pronta.

  • Verifique a variante do produto e a temperatura do ensaio.
  • Registe o resultado do ensaio antes de preparar uma porção maior.
Variante por gravidade: a camada de reação mais curta limita a fuga da porção seguinte.

06 · Variante por gravidade

Variante aberta por cima: forme uma camada preliminar

Esta variante refere-se a uma abertura acessível por cima na qual é possível reter o material aplicado. A camada inferior de gel com tempo de reação mais curto cria um limite para o enchimento posterior.

Confirme primeiro que a porção permanece na zona planeada e não é arrastada pela água. A perda rápida de material exige verificar o percurso de saída e a delimitação da abertura antes da aplicação principal.

  • Verifique a retenção da primeira porção.
  • Observe saídas para fora dos limites da secção.

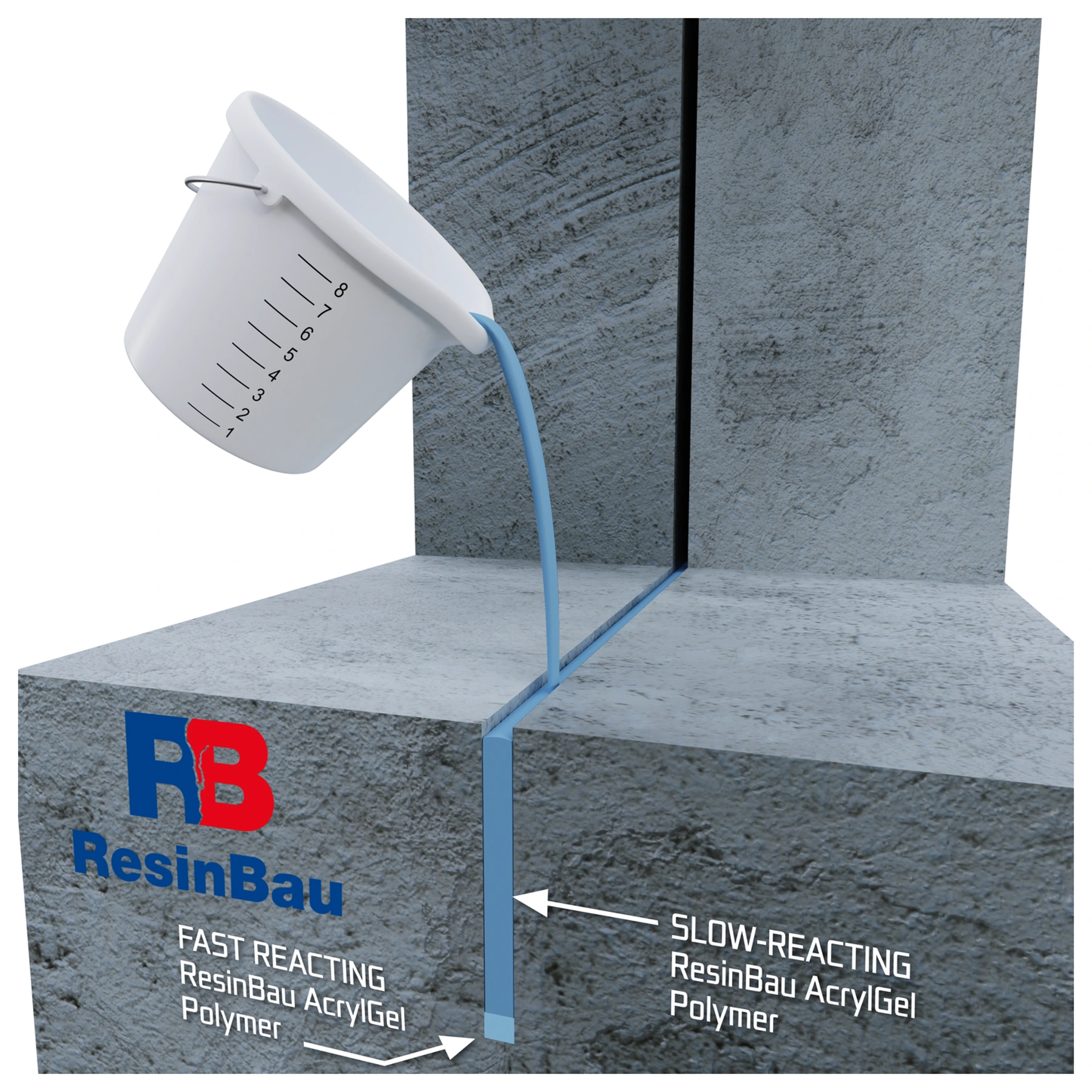

A camada de reação mais longa deve distribuir-se na secção delimitada.

07 · Variante por gravidade

Variante aberta por cima: preencha o espaço preparado

Após obter condições de retenção do material, aplique a camada principal. No desenho, SLOW-REACTING refere-se ao gel de tempo de reação mais longo, capaz de preencher o espaço preparado acima da camada preliminar.

Controle o nível e a continuidade do enchimento ao longo da abertura. Uma quantidade que desaparece em direção desconhecida não demonstra progresso. Após preencher, deixe espaço para o apoio projetado e o acabamento elástico mostrados na primeira secção.

  • Relacione o consumo com o enchimento observado.
  • Mantenha espaço para o pormenor final.

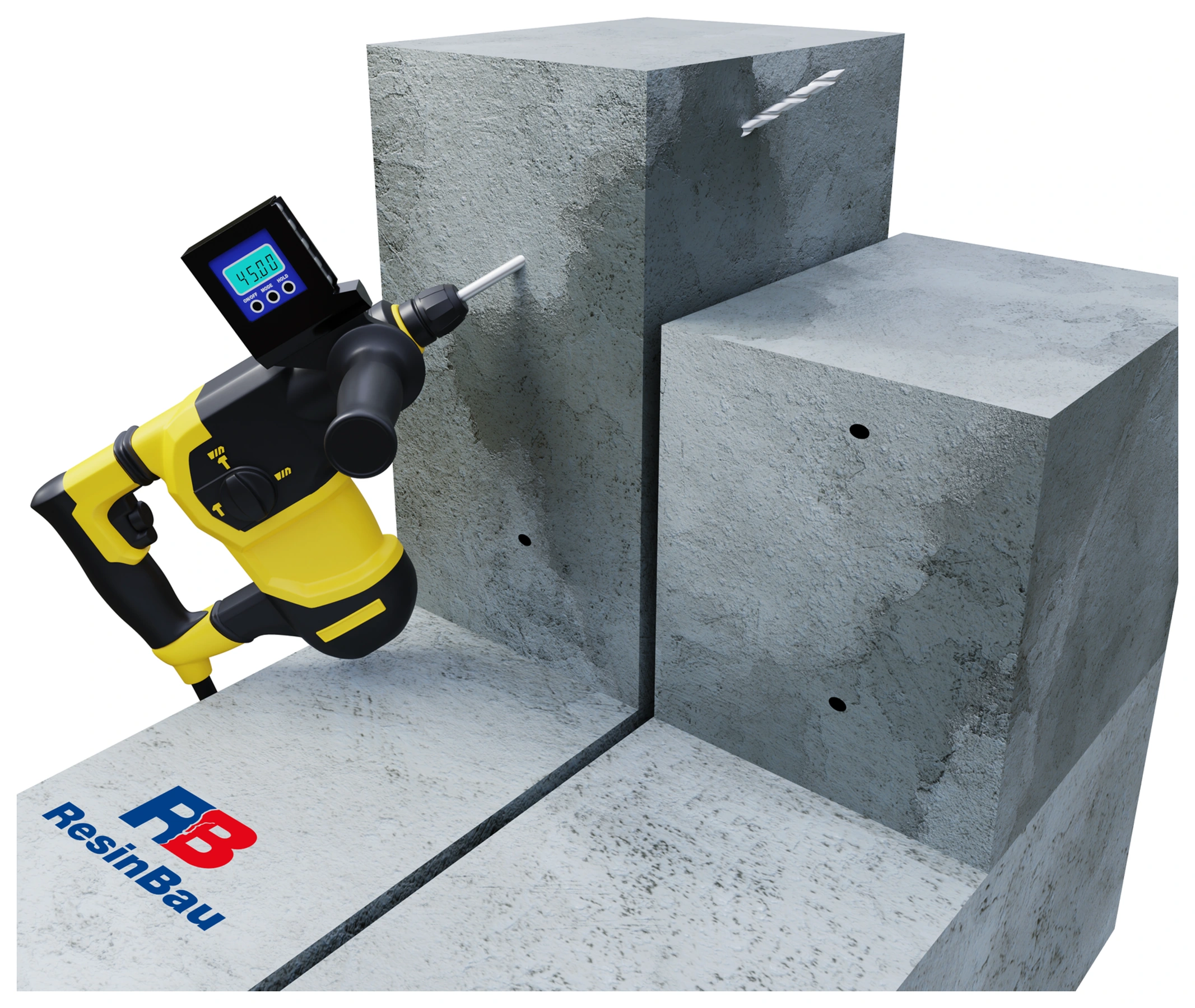

Os pontos devem conduzir o material a diferentes partes da secção e permitir observação.

08 · Variante de parede

Variante de parede: execute os acessos à abertura

Planeie as perfurações segundo a largura e profundidade reais da junta. Os furos dos dois lados devem dar acesso à zona de enchimento e pontos de controlo, não apenas aplicar material junto à face visível.

Considere a posição da banda, das armaduras e das instalações. As extremidades e partes mais profundas da junta também devem ser acessíveis ao controlo. O ângulo e o comprimento da perfuração decorrem da secção identificada.

  • Confirme a zona de interseção do furo com a abertura.
  • Garanta acesso às extremidades da secção.
Prepare um percurso desobstruído desde o obturador até à zona de destino.

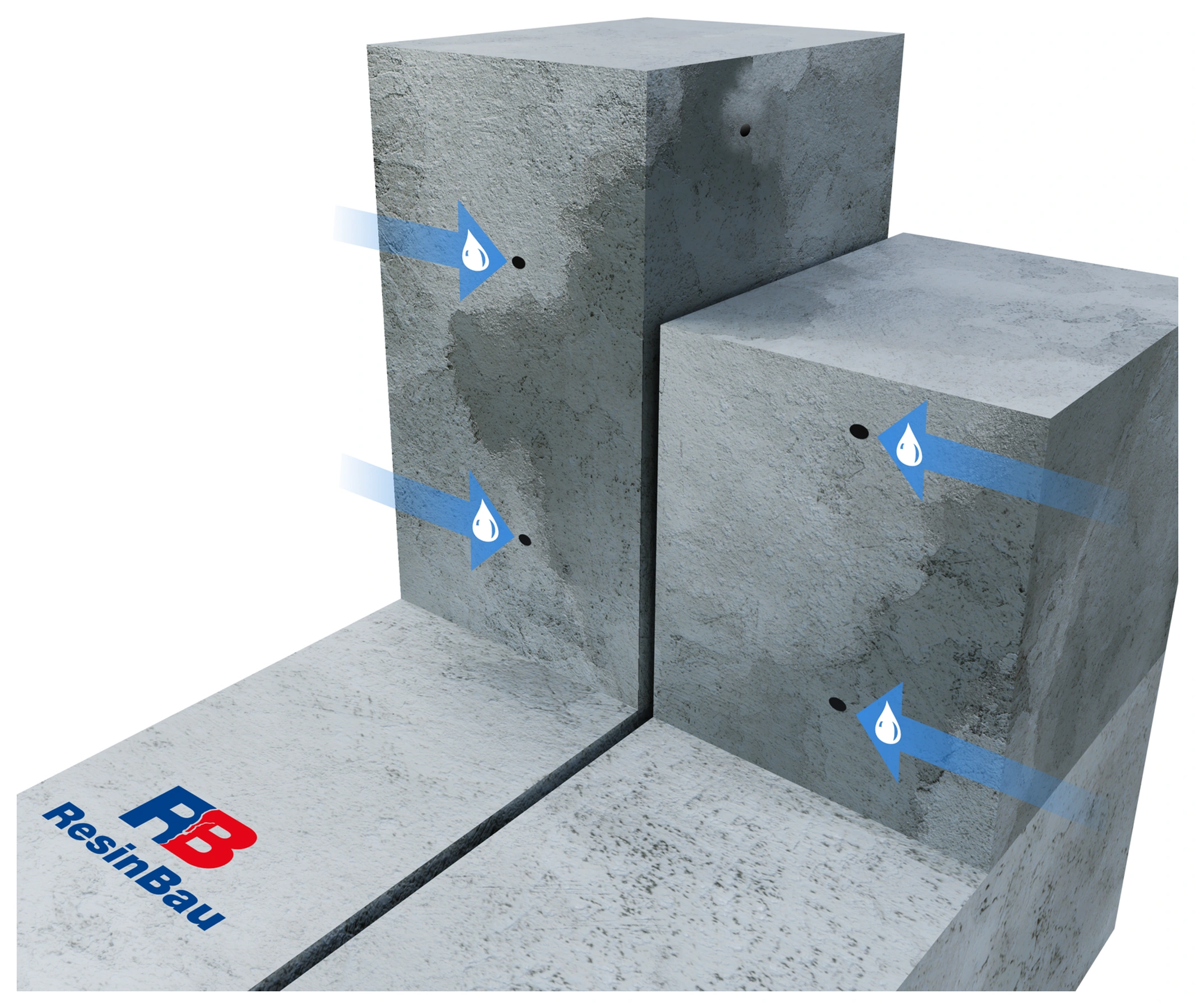

09 · Variante de parede

Variante de parede: limpe os furos executados

Remova os resíduos de perfuração dos furos. Na ilustração, utiliza-se lavagem com água; as setas não representam o material de injeção. Verifique a desobstrução e os locais de ligação revelados antes de instalar e ligar os obturadores.

Se a água chegar fora da secção identificada, esclareça esse percurso antes de fechar a face. Limpar a entrada do furo não basta se a parte seguinte continuar bloqueada.

  • Verifique todo o percurso de aplicação.
  • Considere as passagens imprevistas.

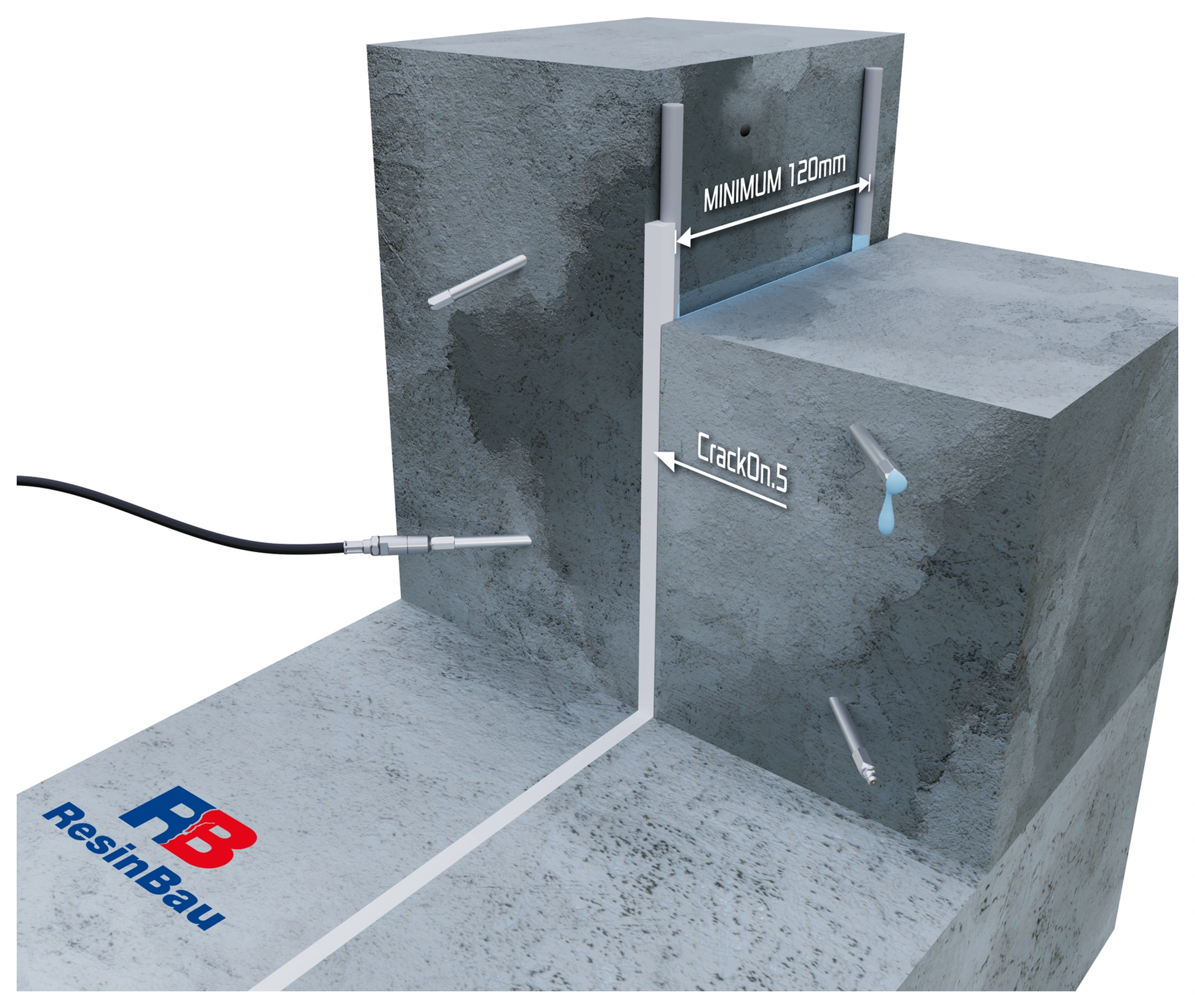

O apoio e o fecho da face retêm o gel dentro da faixa planeada.

10 · Variante de parede

Variante de parede: delimite a zona de trabalho

No esquema, o cordão no interior da abertura e o apoio junto à face definem o espaço de trabalho. CrackOn.5 fecha a face durante a injeção. Os pontos de controlo permanecem acessíveis para observar as passagens entre secções.

O fecho não pode ocultar uma fuga de material para um vazio desconhecido. A indicação de 120 mm descreve a largura da faixa nesta variante; a dimensão real e o acabamento permanente são definidos para a junta específica. O fecho rígido é aqui temporário.

  • Controle a continuidade dos limites de trabalho.
  • Não feche todas as vias de observação.

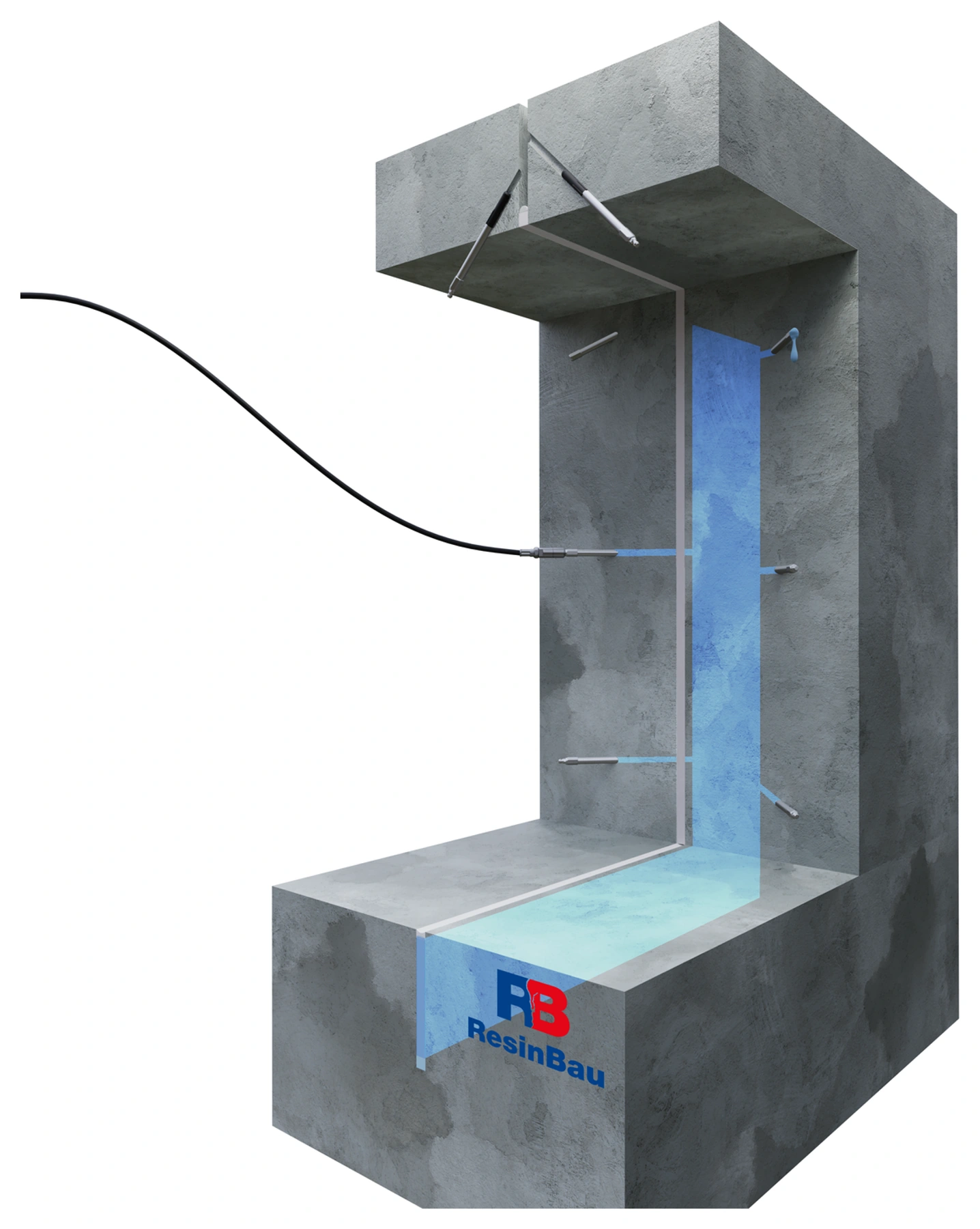

A passagem para o ponto seguinte confirma a ligação, avaliada juntamente com o consumo e a pressão.

11 · Variante de parede

Variante de parede: acompanhe o enchimento das secções seguintes

Aplique em secções que permitam observar a distribuição do material. A faixa azul representa a zona de enchimento pretendida e a saída no ponto seguinte revela a ligação ao local de aplicação.

A saída ou o aumento de pressão, por si só, não confirmam o enchimento completo. Compare a quantidade, os locais de passagem e a alteração do comportamento da água. Perante fuga descontrolada ou aumento de pressão sem consumo, interrompa e verifique a causa.

  • Registe a sequência de passagens do material.
  • Verifique toda a faixa, não apenas a face visível.

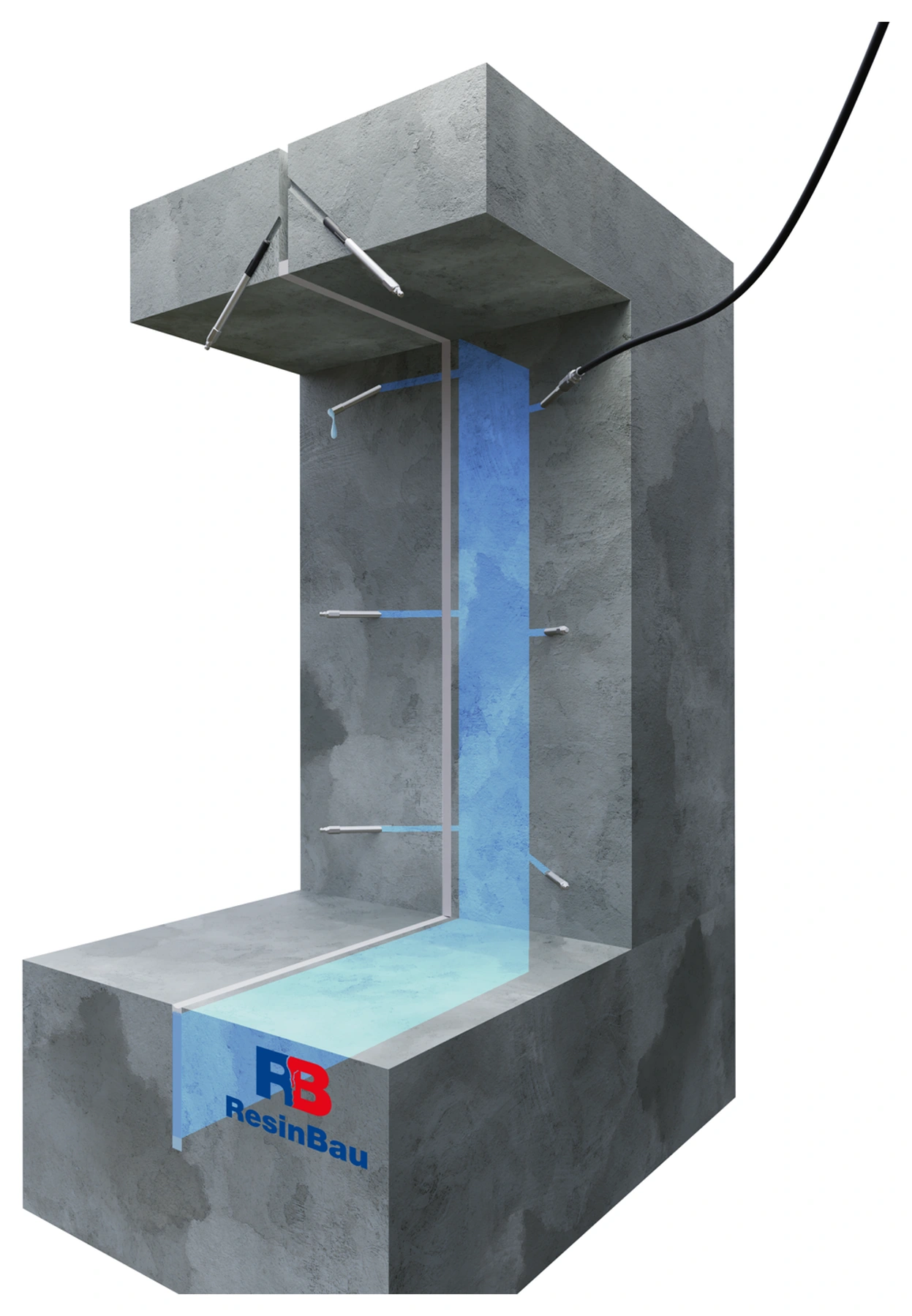

A perfuração final serve para abranger a parte mais afastada da junta de dilatação.

12 · Variante de parede

Variante de parede: conduza o material até ao fim da secção

O acesso superior do desenho conduz à zona final junto à laje, que não pode ser avaliada apenas pelas saídas inferiores. A posição e o ângulo do furo decorrem do traçado da abertura e da localização dos seus limites.

Verifique as extremidades das secções e as ligações às selagens adjacentes. Uma interrupção na extremidade pode continuar a conduzir água, embora a parte central pareça preenchida. Não transfira o ângulo de uma ilustração indicativa sem reconhecer o pormenor.

  • Controle a zona junto à laje e os limites das secções.
  • Confirme o acesso antes de executar o último furo.

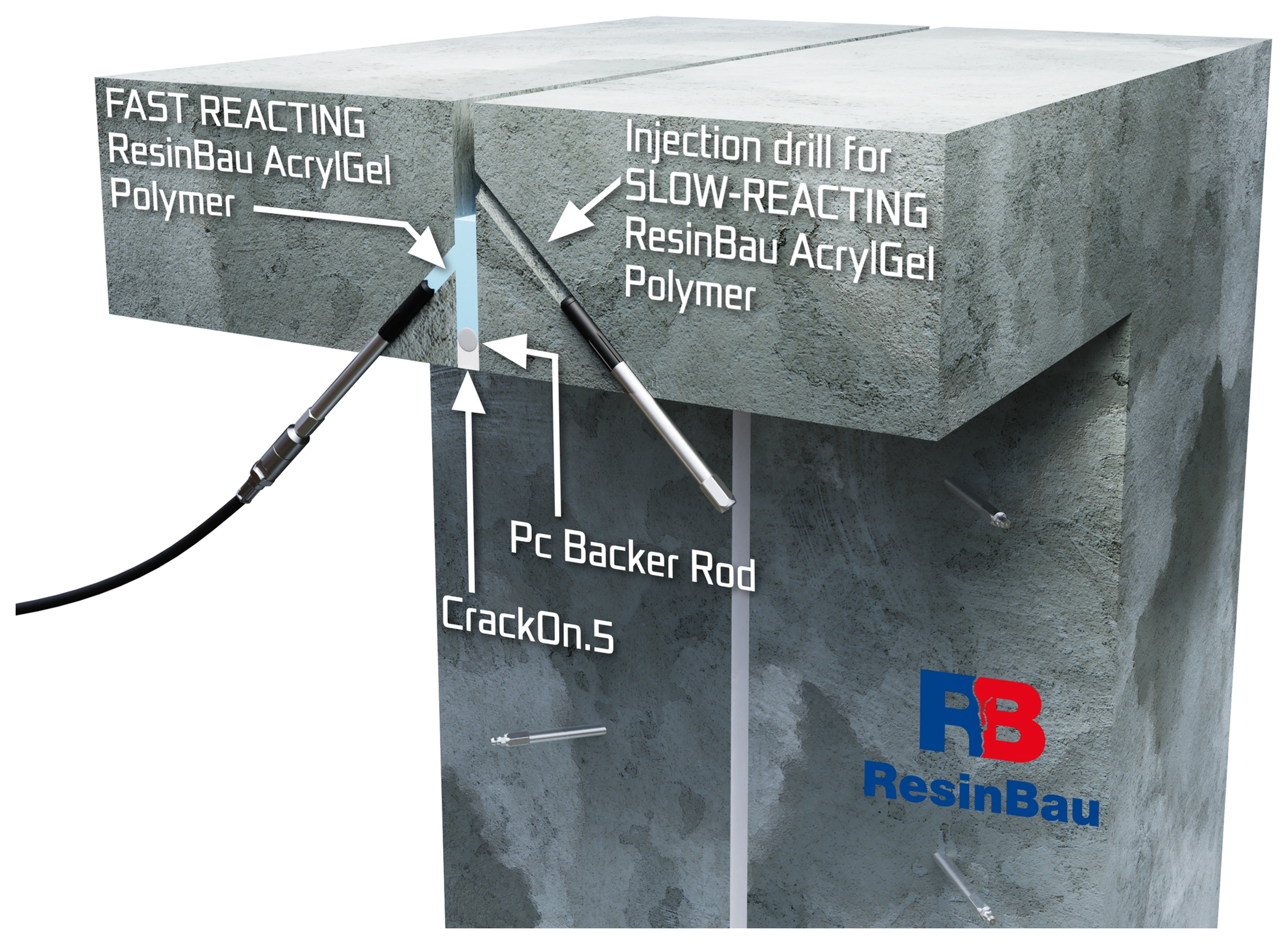

A camada preliminar prepara as condições para preencher a zona mais profunda.

13 · Variante de laje

Variante de laje: limite a saída com uma camada menos profunda

Com acesso por baixo, o primeiro acesso menos profundo permite aplicar gel de reação mais curta. O cordão de suporte e o fecho temporário CrackOn.5 formam o limite inferior de trabalho.

Verifique se o material permanece nessa zona e se os pontos acessíveis permitem observar o fluxo. Esta variante refere-se ao acesso pela laje; não é uma etapa obrigatória seguinte após preencher a parede.

  • Distinga a zona menos profunda da mais profunda.
  • Confirme a retenção da camada de limitação.

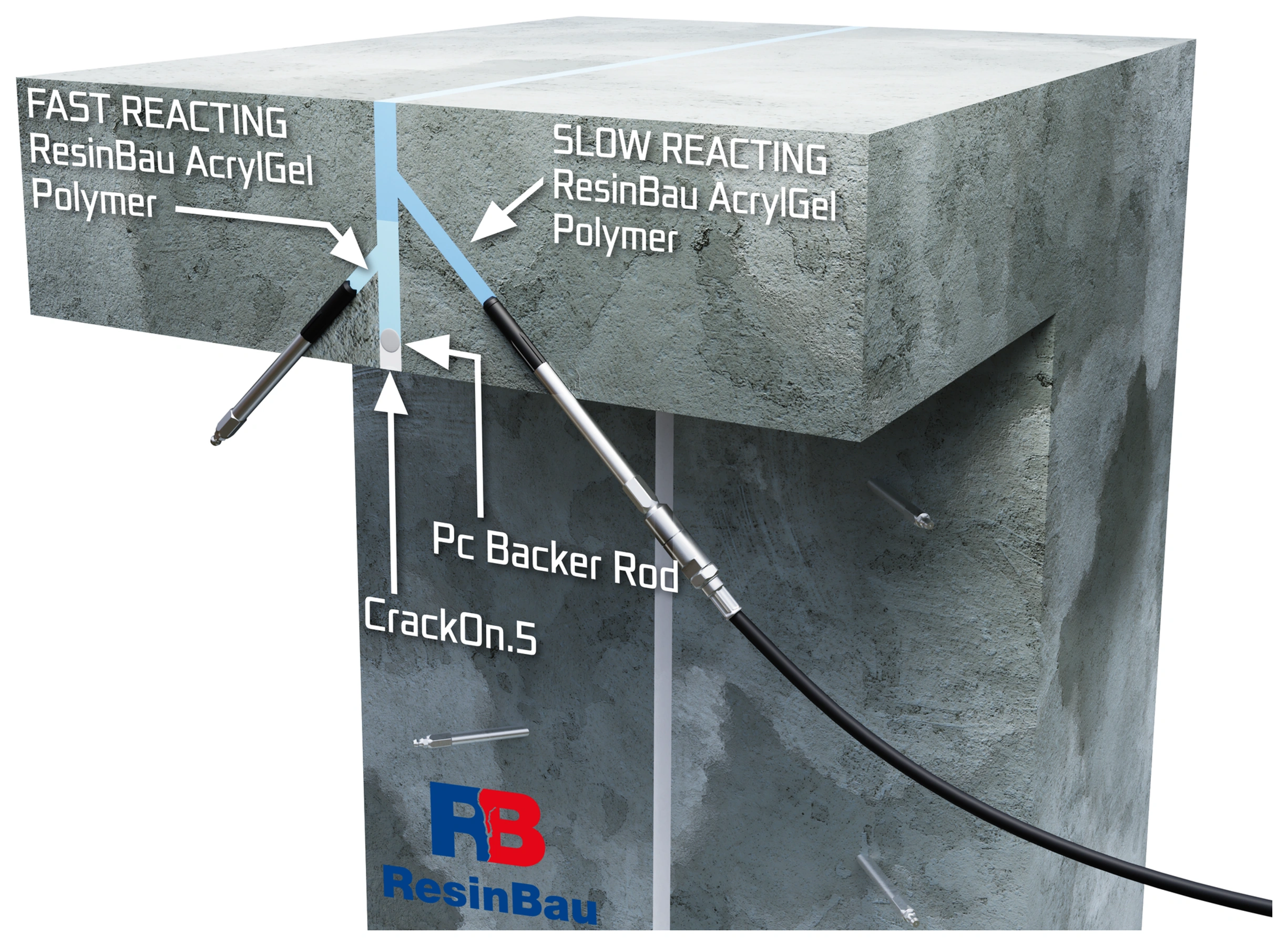

O acesso mais profundo permite distribuir o material para além da zona junto à face.

14 · Variante de laje

Variante de laje: preencha a parte mais profunda da secção

A segunda perfuração conduz à camada principal, onde o gel de reação mais longa deve distribuir-se na secção preparada. O apoio e a camada preliminar limitam a fuga por baixo.

Controle as passagens para os pontos de observação e as extremidades da secção a selar. Adapte a profundidade e a posição dos furos à geometria real da laje. A imagem uniforme do esquema é um objetivo cujo cumprimento deve ser avaliado durante os trabalhos.

  • Verifique a ligação na parte mais profunda.
  • Avalie as extremidades das secções antes de terminar a aplicação.
A argamassa rígida necessária durante a aplicação não pode bloquear o movimento da junta.

15 · Conclusão

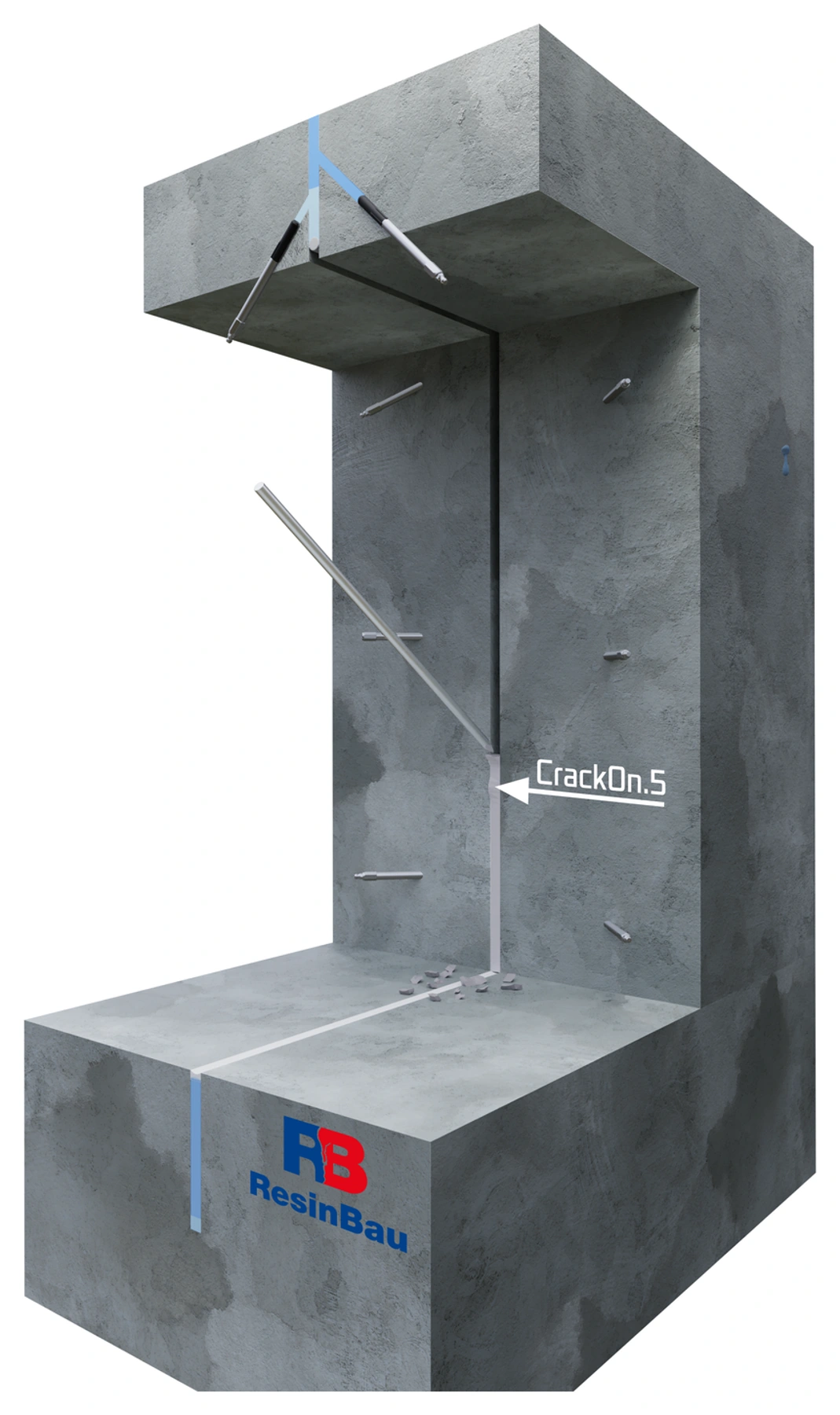

Remova o fecho temporário

Após concluir a injeção, remova a argamassa temporária onde limitaria o movimento da junta de dilatação. Faça-o segundo o pormenor final, preservando o enchimento adequado em profundidade.

Verifique se não ficaram pontes rígidas entre os bordos. Prepare o espaço para o apoio e o acabamento elástico; não considere o gel exposto como superfície final desprotegida.

  • Controle todo o traçado do fecho.
  • Mantenha espaço para o pormenor elástico.
O acabamento protege a zona de selagem e deve permitir o movimento previsto.

16 · Conclusão

Execute a face elástica e aceite a junta

Desmonte os obturadores, prepare as superfícies e execute o fecho previsto dos furos. PU Sealant significa o selante elástico na face; a sua geometria e apoio decorrem do movimento exigido e das condições da junta.

Considere a proteção do gel contra secagem. A aceitação inclui a estanquidade de toda a secção, as ligações às selagens adjacentes e a preservação do movimento. O aspeto acabado da face não substitui o controlo em condições de água representativas.

  • Verifique a continuidade do acabamento e das ligações.
  • Confirme a estanquidade e a preservação do movimento.

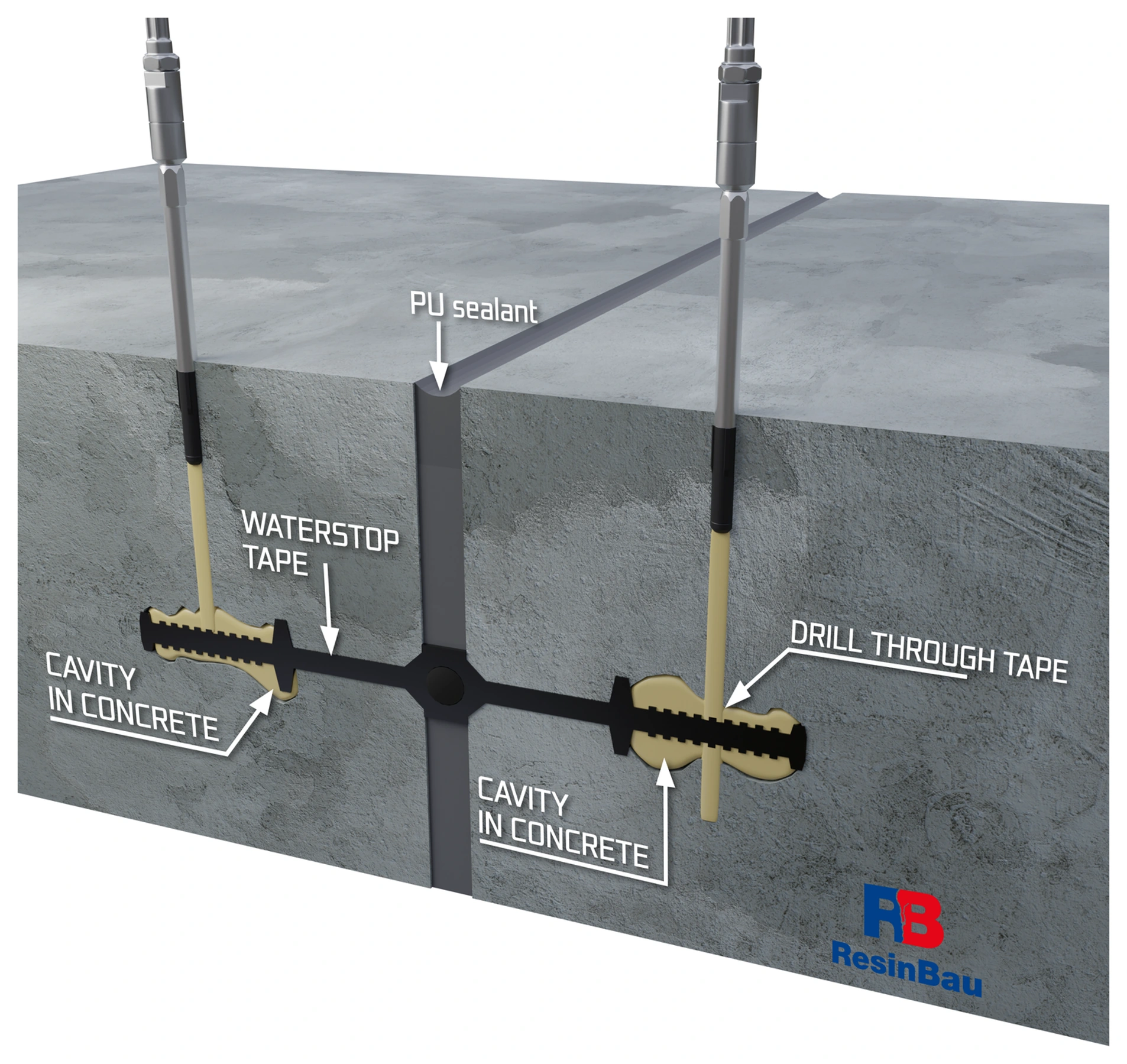

A reparação da zona junto à banda exige um pormenor de acesso separado.

17 · Variante junto à banda

Variante junto à banda: identifique e preencha as cavidades

Os braços pretos nervurados representam a banda de impermeabilização e as áreas amarelas os vazios no contacto com o betão. O desenho mostra uma variante específica de perfuração através da banda até a uma cavidade identificada. Não recomenda perfurar ao acaso uma selagem funcional.

A seleção do material decorre da água, do espaço a preencher e do movimento. HydroGum precisa de água para reagir e forma um enchimento em espuma: é necessário confirmar a distribuição, o confinamento da expansão e a preservação do funcionamento da junta. O gel elástico AcrylGel + Polymer é outra variante; não transfira automaticamente o método de aplicação entre eles.

  • Determine a posição da banda e o alcance da cavidade.
  • Verifique a influência da aplicação sobre a banda e o movimento da junta.

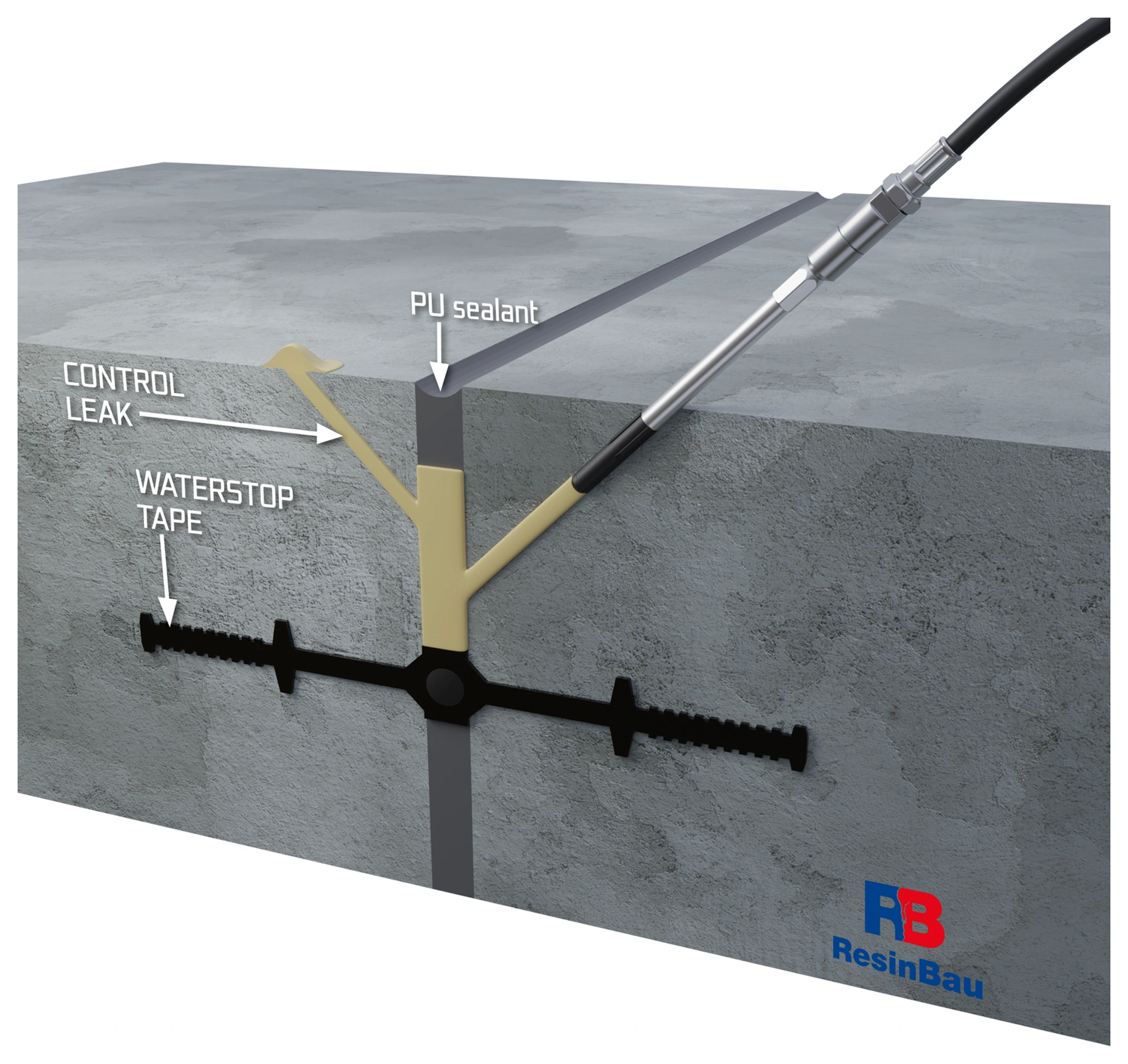

A aplicação em profundidade e a selagem superficial têm funções diferentes.

18 · Variante junto à banda

Variante junto à banda: controle o percurso do enchimento complementar

Nesta variante, o acesso inclinado dirige o material à abertura junto ao acabamento PU existente ou novo. A seta CONTROL LEAK indica o local de observação da passagem do material; não significa deixar intencionalmente uma fuga após a reparação.

A observação deve confirmar que o material chegou à zona identificada junto à banda. Após completar a selagem, avalie a continuidade em todo o troço e execute o fecho superficial previsto. O selante na face, por si só, não demonstra o enchimento dos vazios em profundidade.

  • Relacione o ponto de observação com a zona de aplicação.
  • Verifique a estanquidade após completar o enchimento.

Defina o que deve continuar móvel

Registe a largura e a profundidade da abertura, as direções de movimento previstas, o estado dos bordos e a posição da banda e dos enchimentos anteriores. Identifique se a água flui pela face da junta de dilatação, ao longo da banda, por uma cavidade junto a ela ou por uma fissura adjacente. A fuga visível pode ficar longe da deficiência original de estanquidade.

O movimento da junta de dilatação decorre do projeto e do comportamento da estrutura. O alongamento de um provete de resina à rotura não é o movimento admissível da junta concluída. A geometria, o apoio, a aderência, o modo de deformação e as condições de água também determinam o comportamento do pormenor.

O material precisa de um espaço delimitado

Remova camadas soltas, depósitos e massas ineficazes da zona planeada. Selecione o apoio e o fecho para reter o material à profundidade correta e manter os pontos de controlo. Material que desaparece rapidamente pode estar a sair da junta de dilatação; aumentar a porção, por si só, não controla o local de enchimento.

Nos esquemas, o cordão de suporte e o fecho temporário com CrackOn.5 formam os limites de trabalho. A sua posição decorre da secção. As dimensões de uma faixa de selagem exemplificativa não devem substituir a seleção do pormenor para o movimento e a pressão reais.

O acesso depende da geometria

Junta de dilatação horizontal aberta

Se for possível preparar e delimitar a zona por cima, considere aplicação controlada por gravidade. Uma camada de tempo de reação mais curto pode limitar a fuga e a seguinte, de tempo mais longo, permitir a distribuição. O ensaio deve confirmar que o fluxo de água não arrasta o gel.

Junta de dilatação em parede ou laje

As perfurações devem atingir os níveis planeados e as extremidades da zona. Os pontos de controlo permitem avaliar as passagens ao longo da abertura e em profundidade na secção. A aplicação apenas junto à face visível pode deixar a parte mais afastada sem estanquidade.

Fuga junto à banda

Identifique primeiro a posição e o estado da banda. O acesso ao espaço junto a ela é um pormenor de reparação separado. Não perfure ao acaso uma selagem funcional à procura da fuga.

Entrada intensa de água

Selecione a etapa de limitação da entrada para assegurar condições para o material principal. Mantenha espaço e acesso para completar a selagem; preencher ao acaso toda a zona com espuma rápida pode dificultar a etapa seguinte.

O tempo de reação deve corresponder ao percurso do material

Prepare um ensaio de AcrylGel a temperaturas do material e do ambiente próximas das dos trabalhos. O tempo da tabela ajuda a iniciar a seleção, mas não indica durante quanto tempo o material fluirá na junta real. Um tempo demasiado curto pode fechar o percurso antes de atingir a zona mais afastada; um demasiado longo pode permitir fuga ou arrastamento pela água.

A variante ResinBau AcrylGel + Polymer exige preparar duas misturas e um conjunto adequado para as aplicar. O número de componentes do sistema não determina o número de circuitos da bomba. Para HydroGum, é necessário assegurar contacto com a água necessária à reação e adaptar a aplicação à humidade da zona. Durante a reação, forma um enchimento elástico em espuma, pelo que é necessário verificar o confinamento da expansão, a distribuição do material e a preservação do movimento exigido da junta de dilatação. O modo de aplicação de HydroGum não é transferido automaticamente da variante de gel.

A observação abrange toda a secção

Comece por uma secção de ensaio. Registe quantidades, sequência de saídas e alterações do comportamento da água. A passagem para o ponto seguinte confirma a ligação; continue a avaliar as extremidades, a profundidade e as possíveis fugas. Aumento de pressão sem consumo ou saída descontrolada exigem parar e verificar a causa.

Após preencher, remova as pontes rígidas temporárias segundo o pormenor e execute o acabamento elástico previsto. O gel junto à face aberta deve ser considerado no projeto de proteção contra secagem. Não deixe argamassa de trabalho a bloquear o movimento da junta de dilatação.

Terminar a aplicação não conclui a aceitação

Verifique a estanquidade de toda a secção e das ligações às selagens adjacentes. A aceitação deve considerar as condições de pressão da água e o comportamento da junta após movimentos relevantes para a utilização. Registe material, formulação, temperatura, resultado do ensaio e acabamento executado.

A calculadora de volume ajuda a encomendar material para a secção identificada. Não prevê vazios junto à banda, migração ao longo da junta nem expansão real do material confinado na estrutura.

SELEÇÃO RESINBAU

O material depende das condições

ResinBau AcrylGel + Polymer →

Opção principal para enchimento elástico de uma junta de dilatação preparada. Selecione a reação e a proteção contra secagem; não substitua automaticamente a variante com polímero pela variante com água.

HydroGum →

Para zonas com água necessária à reação e para limitar o fluxo. Durante a reação, HydroGum forma enchimento em espuma; numa junta de dilatação, é necessário confirmar o confinamento da expansão, a distribuição do material e a preservação do movimento exigido da junta.

WaterStopper →

Etapa que limita a entrada intensa antes da selagem principal selecionada; não é enchimento rígido de uma junta móvel.

CrackOn.5 →

Fecho temporário durante a injeção, removido onde bloquearia o movimento projetado.
