ცოდნა · სამუშაო და დეფორმაციული ნაკერები

დეფორმაციული ნაკერები: წყალგაუმტარობა მოძრაობის შენარჩუნებით

შეკეთებამ წყალი უნდა შეაჩეროს და შეერთების მოძრაობა შეინარჩუნოს. დაგეგმეთ შევსების სრული ზონა, ნაკადის კონტროლი და ელასტიკური დასრულება.

მდგომარეობის შესწავლამიმართულება და ვარიანტებიშერჩევა და შემდეგი ნაბიჯი

მიჰყევით ტექნოლოგიას

დეფორმაციული ნაკერი: მომზადებიდან მოძრავ, წყალგაუმტარ შეერთებამდე

ჭრილი ფენების ფუნქციას განმარტავს, შემდეგი ნახაზები კი მომზადებასა და მიწოდების ცალკე ვარიანტებს აჩვენებს: გრავიტაციულს, კედელში, გადახურვის ფილაში და ლენტასთან. შეარჩიეთ გამოკვლეული შეერთების შესაბამისი ვარიანტი; ეს არ არის მოქმედებები, რომლებიც ყველა დეფორმაციულ ნაკერში ერთობლივად სრულდება.

ფენებმა მასალა განსაზღვრულ ზონაში უნდა შეინარჩუნოს და შეერთების მოძრაობა დაუშვას.

01 · ჭრილი

შეკეთების არსი: სიღრმეში შევსება და ელასტიკური ზედაპირული ნაწილი

ლურჯი ზოლი AcrylGel + Polymer-ით შევსებას აღნიშნავს. უფრო ღია ქვედა ფენა შემდგომი მიწოდებისას გადინებას ზღუდავს; მის ზემოთ ძირითადი ფენაა. საყრდენი ზონარი (Backer Rod) მოპირკეთების საყრდენს ქმნის, PU Sealant კი ზედაპირულ ნაწილზე ელასტიკურ ჰერმეტიკს ნიშნავს.

ნახაზი განსაზღვრული გეომეტრიისთვის გადაწყვეტას აჩვენებს. 120 mm აღნიშვნა ამ ვარიანტის ზომად უნდა წაიკითხოთ და არა შეკეთების უნივერსალურ სიღრმედ. რეალურ დეტალს ჭრილი, დეფორმაციული ნაკერის მოძრაობა, წყლის წნევა და გელის გამოშრობისგან დაცვა განსაზღვრავს.

  • განსაზღვრეთ შევსების საზღვრები და მოძრაობის მიმართულებები.
  • გამიჯნეთ სამუშაო დახურვა საბოლოო მოპირკეთებისგან.
მასალის შერჩევა და შეერთების მოძრაობა →გამოკვლეული დეფორმაციული ნაკერის მოცულობა →
ნაპრალის გახსნა მისი რეალური ჭრილის შეფასების საშუალებას იძლევა.

02 · მომზადება

მოაცილეთ მოშვებული ფენები და არაეფექტიანი მასები

დაგეგმილ ზონას მოაცილეთ მოშვებული ნაწილები და ძველი არაეფექტიანი მასები. ნაპრალი გახსენით კიდეების მდგომარეობის, ლენტისა და შეერთების სხვა ელემენტების მდებარეობის შესაბამისი მეთოდით. მიზანია შესავსები კონტროლირებადი სივრცის მომზადება.

შეამოწმეთ, ფენების მოცილების შემდეგ ხომ არ გამოჩნდა სიცარიელეები ან ნაკადის დამატებითი გზები. წვდომის გაფართოების მცდელობისას გამართული ჰერმეტიზაცია არ დააზიანოთ.

  • შეაფასეთ გახსნილი კიდეების მდგომარეობა.
  • მონიშნეთ გამოვლენილი სიცარიელეები და ადრინდელი შეკეთებები.
მიწოდების ზონის საზღვრები →

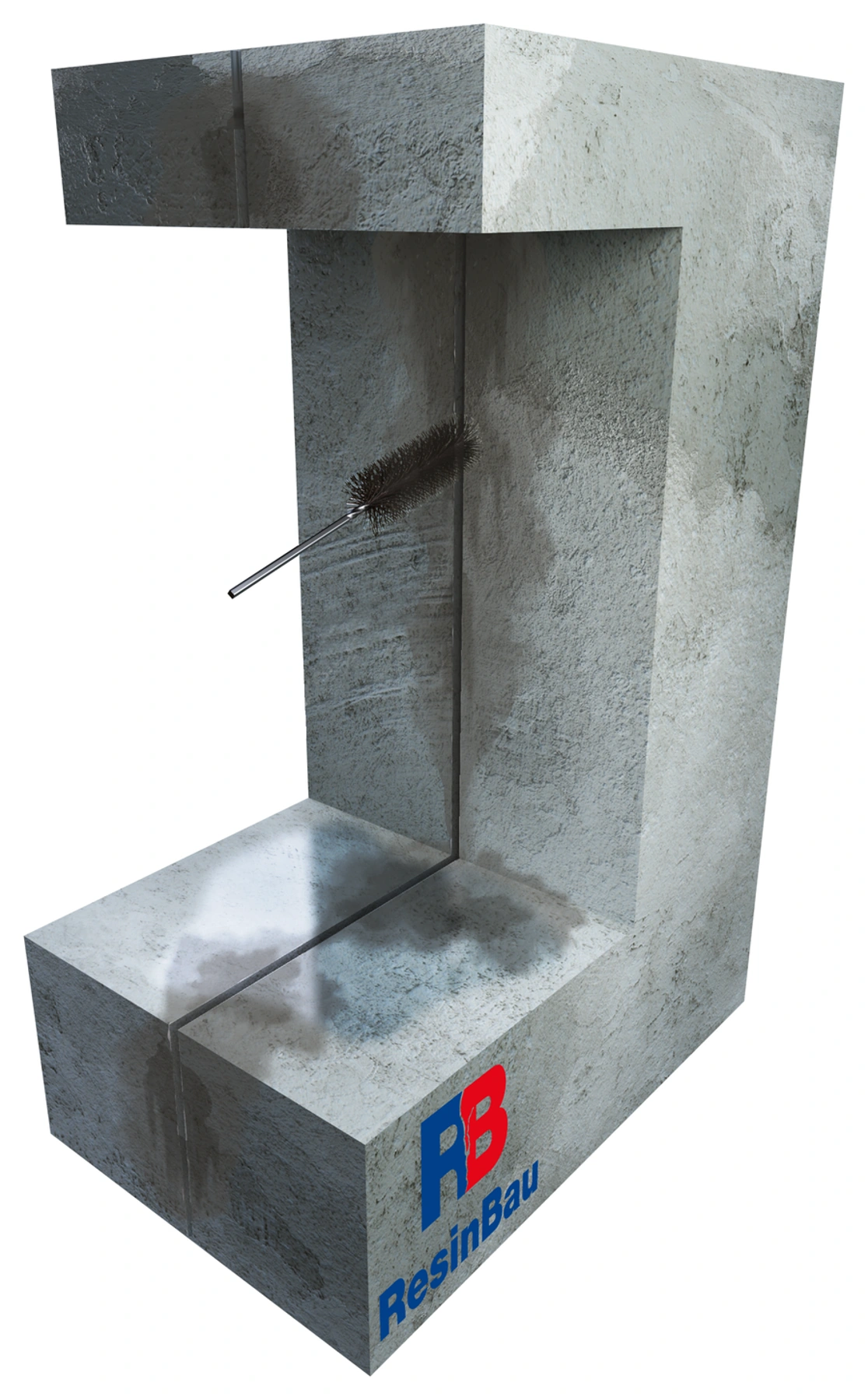

ჯაგრისით გაწმენდა აშორებს ნარჩენებს, რომლებზეც საყრდენი ან დახურვა არ უნდა ეყრდნობოდეს.

03 · მომზადება

გაწმინდეთ ნაპრალის ზედაპირები

ნაპრალის გვერდები და ხელმისაწვდომი ძირი ნალექებისა და წინა ეტაპის ნარჩენებისგან გაწმინდეთ. ჯაგრისი და მუშაობის მეთოდი კიდეების მასალას შეუსაბამეთ. თანაბარი, გამოკვლეული სივრცე საყრდენის განლაგებასა და ინექციისას გამოდინების შეზღუდვას აადვილებს.

ყურადღება მიაქციეთ ძველი შევსებით დაფარულ ადგილებს. დარჩენილმა მოშვებულმა ნაწილებმა შეიძლება ნაკადის გზა შეცვალოს ან ხანგრძლივი მოპირკეთების შესრულება გაართულოს.

  • შეამოწმეთ მთელი ხელმისაწვდომი სიღრმე.
  • შემდგომ მუშაობამდე მოაცილეთ მოწყვეტილი ნარჩენები.
შემოსაზღვრული ზონის მომზადება →
ამ ნახაზზე წყალი გაწმენდას ემსახურება, სანამ ნაპრალში საინექციო მასალა მოხვდება.

04 · მომზადება

გამორეცხეთ ნაპრალიდან მტვერი და ნარჩენები

მოაცილეთ გაწმენდის შემდეგ დარჩენილი მტვერი და ნარჩენები. ნაჩვენები ვარიანტი წყალს იყენებს; გამორეცხვის მეთოდი და ინტენსივობა საფუძვლისა და ჰერმეტიზაციის ელემენტების მდგომარეობას შეუსაბამეთ. მომზადებული კიდეები არ დააზიანოთ.

დააკვირდით გადინებას. დაგეგმილი სექციის გარეთ გამოჩენილი წყალი შეიძლება სიცარიელესთან ან მეზობელ ნაპრალთან კავშირზე მიუთითებდეს. ეს გზა ზონის შემოსაზღვრამდე და მასალის მიწოდებამდე უნდა გაითვალისწინოთ.

  • შეამოწმეთ ნარჩენების მოცილება.
  • ჩაიწერეთ დაუგეგმავი გადინების გზები.
წყლის გზის გამოკვლევა →

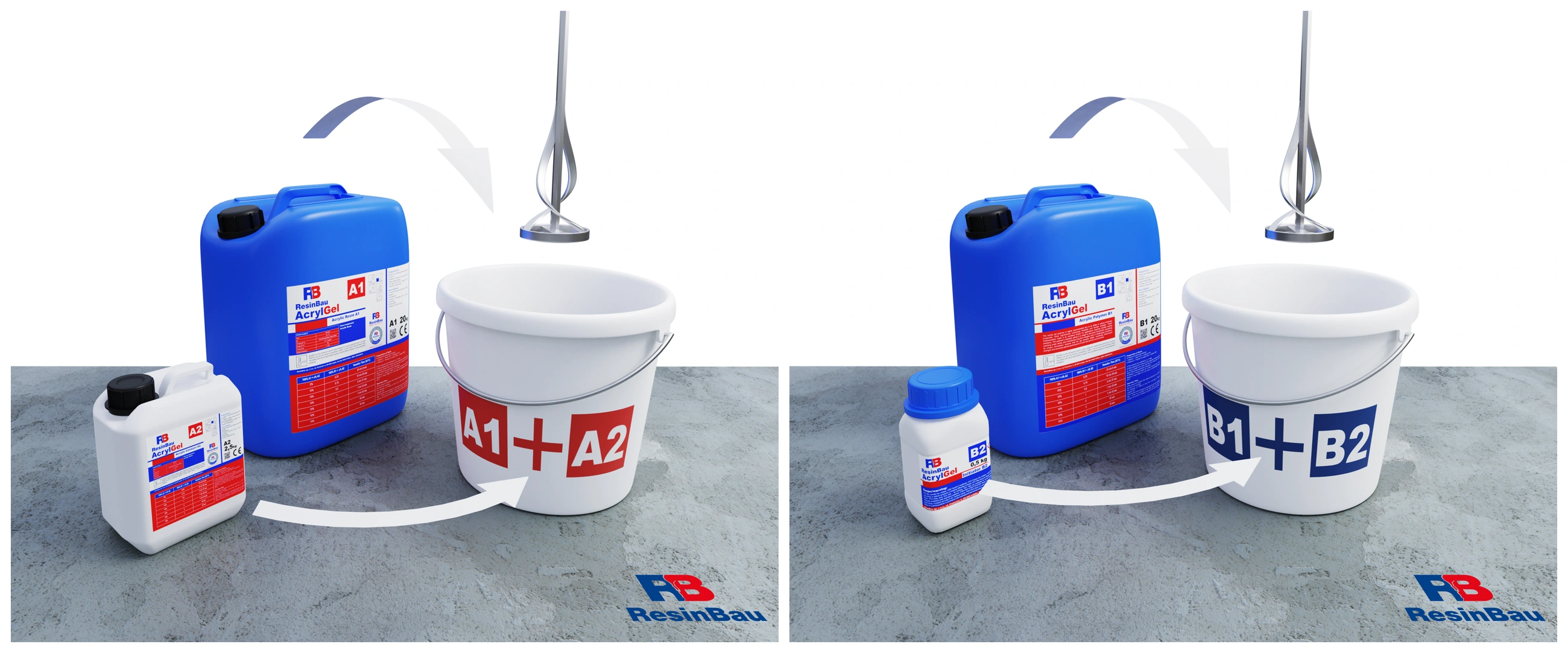

ოთხი კომპონენტი ორ სამუშაო ნარევს ქმნის; მათი რეაქცია მიწოდებამდე მოწმდება.

05 · მომზადება

მოამზადეთ ორი ნარევი და შეამოწმეთ რეაქცია

ილუსტრაცია განასხვავებს A1 + A2-სა და B1 + B2-ს. AcrylGel + Polymer ვარიანტში ორი ნარევი ცალ-ცალკე მზადდება. სატუმბი სისტემა მათ ორი ხაზით აწვდის; პროდუქტის ოთხი კომპონენტი ტუმბოს ოთხ ხაზს არ ნიშნავს.

სამუშაოსთან მიახლოებულ პირობებში გამოცდამ უნდა დაადასტუროს მასალის ნაპრალის უფრო შორეულ ნაწილამდე მისაღწევად საჭირო დრო. გრავიტაციული ვარიანტისთვის ულუფა პროდუქტის მონაცემების ფურცლისა და მისი გამოყენების დროის შესაბამისად მოამზადეთ. შემდეგ ნახაზებზე მოკლე და გრძელი რეაქცია ფენების ფუნქციებს აღწერს და არა მზა რეცეპტურას.

  • შეამოწმეთ პროდუქტის ვარიანტი და გამოცდის ტემპერატურა.
  • უფრო დიდი ულუფის მომზადებამდე ჩაიწერეთ გამოცდის შედეგი.
AcrylGel-ის შერევა →გაწმენდა პროდუქტის ქიმიური შემადგენლობის მიხედვით →

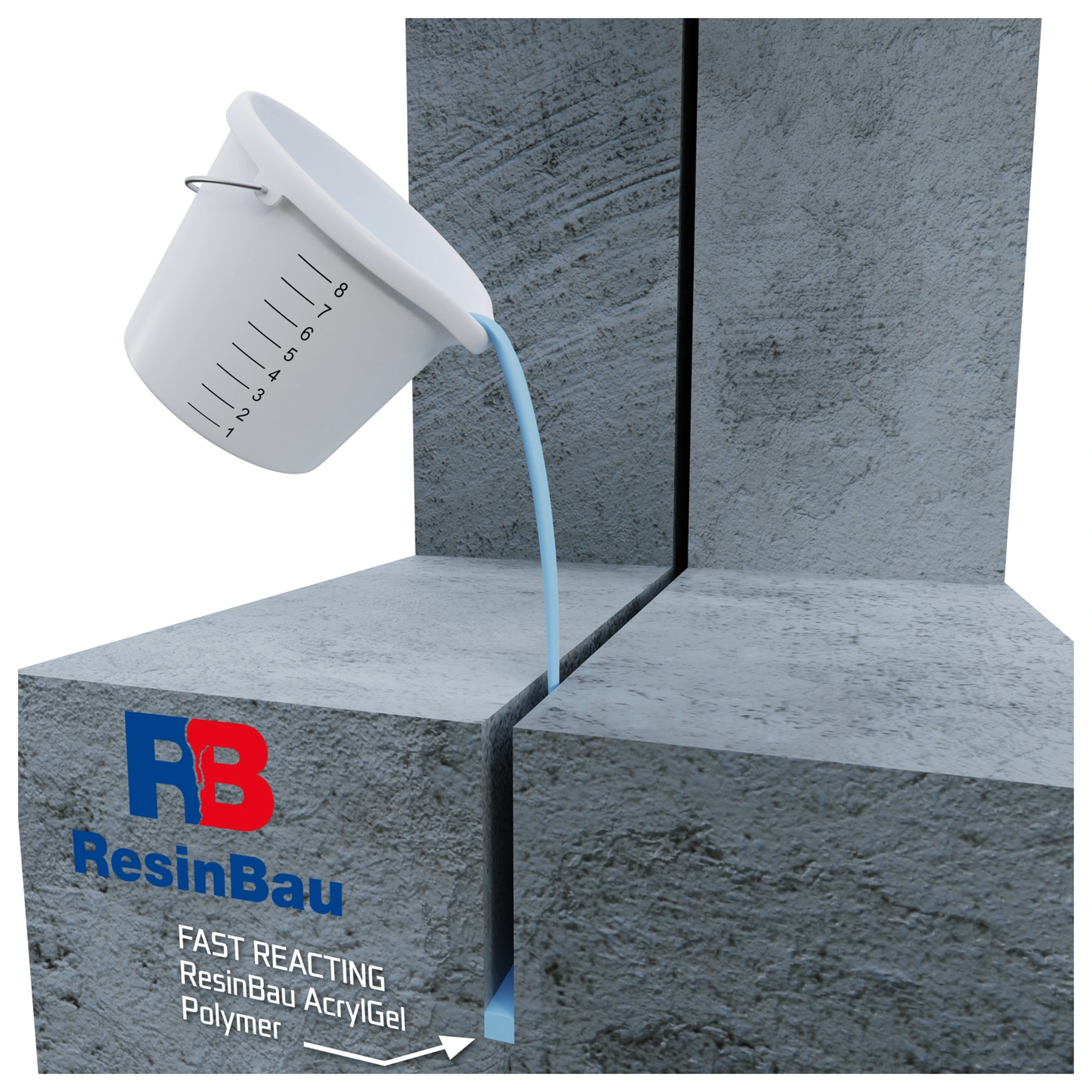

გრავიტაციული ვარიანტი: უფრო მოკლე რეაქციის დროის ფენა მომდევნო ულუფის გადინებას ზღუდავს.

06 · გრავიტაციული ვარიანტი

ზემოდან ღია ვარიანტი: შექმენით საწყისი ფენა

ეს ვარიანტი ზემოდან ხელმისაწვდომ ნაპრალს ეხება, რომელშიც მიწოდებული მასალის შენარჩუნებაა შესაძლებელი. უფრო მოკლე რეაქციის დროის გელის ქვედა ფენა შემდგომი შევსებისთვის შემზღუდველს ქმნის.

ჯერ დაადასტურეთ, რომ ულუფა დაგეგმილ ზონაში რჩება და წყალს არ გააქვს. მასალის სწრაფი დაკარგვა მოითხოვს გადინების გზისა და ნაპრალის შემოსაზღვრის მეთოდის შემოწმებას ძირითადი მიწოდების დაწყებამდე.

  • შეამოწმეთ პირველი ულუფის შენარჩუნება.
  • დააკვირდით გამოდინებას სექციის საზღვრების გარეთ.
წვდომა გეომეტრიაზეა დამოკიდებული →
უფრო გრძელი რეაქციის დროის ფენა შემოსაზღვრულ ჭრილში უნდა გავრცელდეს.

07 · გრავიტაციული ვარიანტი

ზემოდან ღია ვარიანტი: შეავსეთ მომზადებული სივრცე

მასალის შენარჩუნების პირობების მიღწევის შემდეგ მიაწოდეთ ძირითადი ფენა. ნახაზზე SLOW-REACTING აღნიშნავს უფრო გრძელი რეაქციის დროის გელს, რომელსაც საწყისი ფენის ზემოთ მომზადებული სივრცის შევსება შეუძლია.

აკონტროლეთ შევსების დონე და უწყვეტობა ნაპრალის გასწვრივ. უცნობი მიმართულებით გამქრალი რაოდენობა წინსვლის მტკიცებულება არ არის. შევსების შემდეგ დატოვეთ ადგილი პირველ ჭრილში ნაჩვენები დაპროექტებული საყრდენისა და ელასტიკური მოპირკეთებისთვის.

  • დაუკავშირეთ მოხმარება დაკვირვებით დაფიქსირებულ შევსებას.
  • შეინარჩუნეთ ადგილი საბოლოო დეტალისთვის.
სრული ჭრილის კონტროლი →

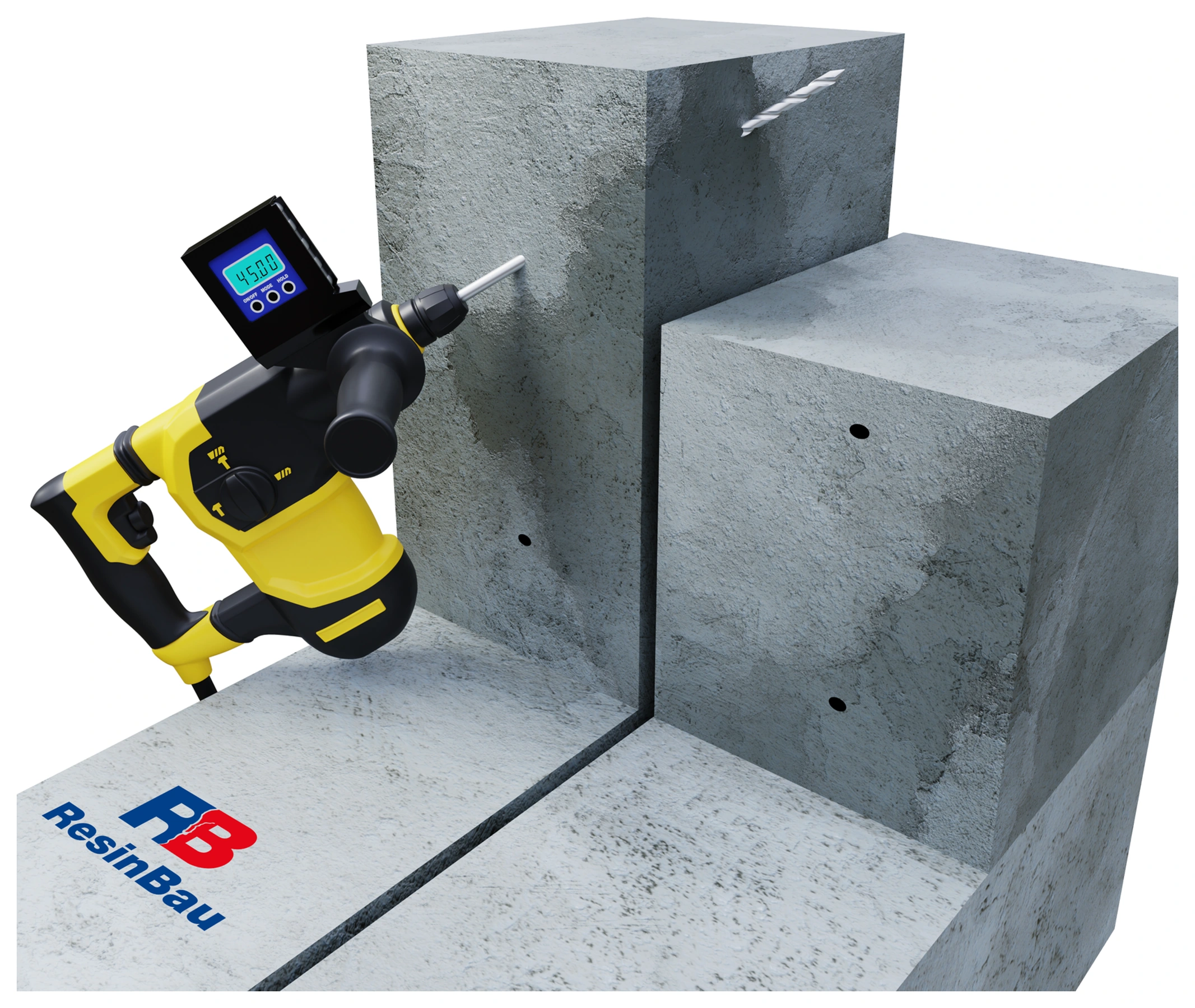

წერტილებმა მასალა ჭრილის სხვადასხვა ნაწილში უნდა მიიტანოს და დაკვირვება დაუშვას.

08 · კედლის ვარიანტი

კედლის ვარიანტი: მოაწყვეთ ნაპრალთან მისასვლელები

ხვრელები შეერთების რეალური სიგანისა და სიღრმის მიხედვით დაგეგმეთ. ორივე მხარეს ხვრელებმა უნდა უზრუნველყოს წვდომა შევსების ზონასთან და საკონტროლო წერტილები და არა მხოლოდ მასალის მიწოდება ხილულ ზედაპირულ ნაწილთან.

გაითვალისწინეთ ლენტის, არმატურისა და საინჟინრო კომუნიკაციების მდებარეობა. შეერთების ბოლოები და უფრო ღრმა ნაწილებიც კონტროლისთვის ხელმისაწვდომი უნდა იყოს. ბურღვის კუთხე და სიგრძე გამოკვლეულ ჭრილს ეფუძნება.

  • დაადასტურეთ ხვრელის ნაპრალთან გადაკვეთის ზონა.
  • უზრუნველყავით წვდომა სექციების ბოლოებთან.
წვდომის გეომეტრია →

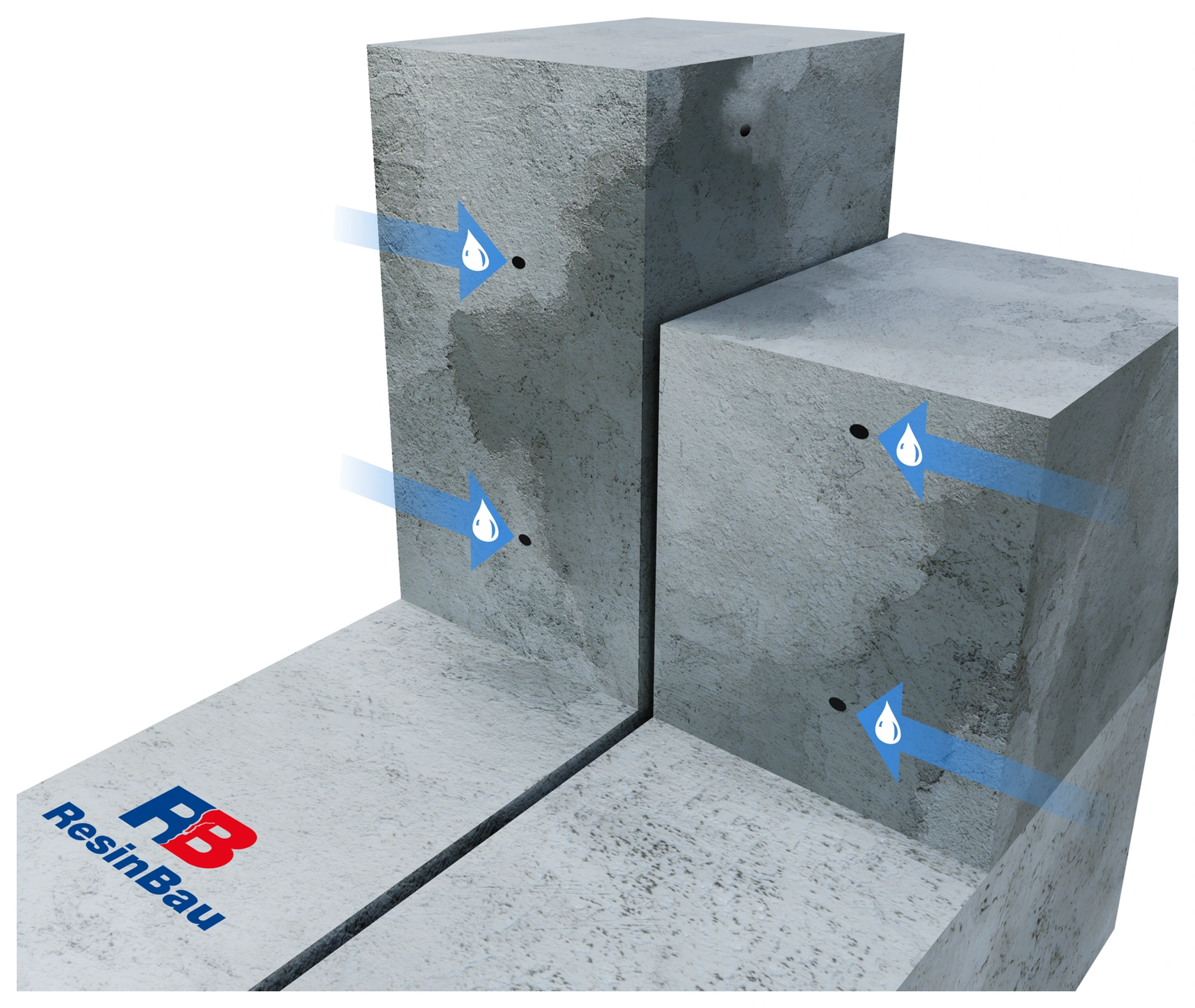

მოამზადეთ თავისუფალი გზა პაკერიდან სამიზნე ზონამდე.

09 · კედლის ვარიანტი

კედლის ვარიანტი: გაწმინდეთ შესრულებული ხვრელები

ხვრელებს მოაცილეთ ბურღვის ნარჩენები. ილუსტრაციაზე ამისთვის წყლით გამორეცხვა გამოიყენება; ისრები თვით საინექციო მასალას არ აღნიშნავს. პაკერების ჩასმამდე და შეერთებამდე შეამოწმეთ გამტარობა და გამოვლენილი კავშირის ადგილები.

თუ წყალი გამოკვლეული სექციის გარეთ ხვდება, ზედაპირული ნაწილის დახურვამდე გაარკვიეთ ეს გზა. ხვრელის შესასვლელის გაწმენდა საკმარისი არ არის, თუ შემდგომი ნაწილი დაბლოკილი რჩება.

  • შეამოწმეთ მიწოდების მთელი გზა.
  • გაითვალისწინეთ დაუგეგმავი გადასვლები.
სრული ჭრილის კონტროლი →

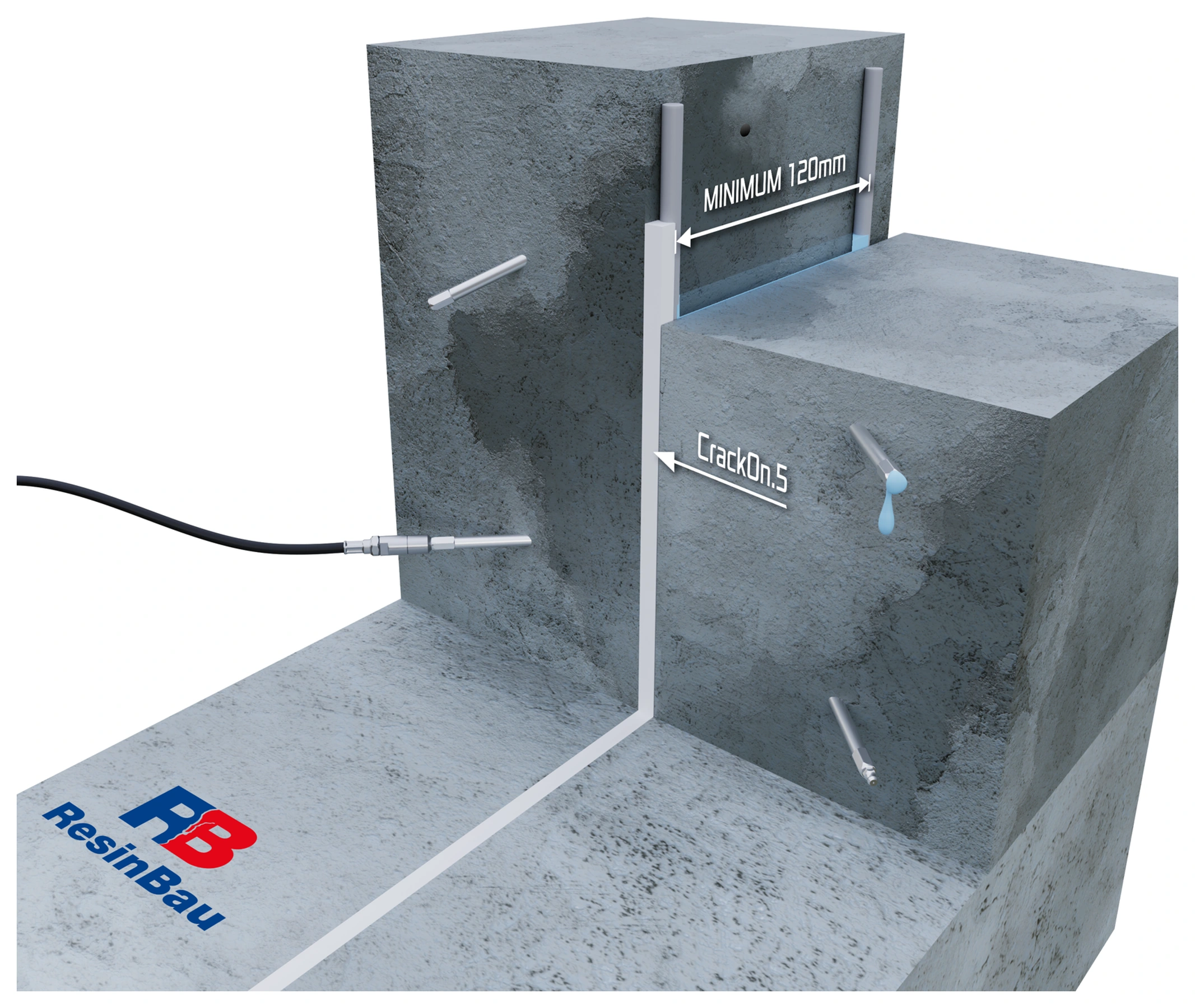

საყრდენი და ზედაპირული ნაწილის დახურვა გელს დაგეგმილი ზოლის შიგნით ინარჩუნებს.

10 · კედლის ვარიანტი

კედლის ვარიანტი: შემოსაზღვრეთ სამუშაო ზონა

სქემაზე ნაპრალის სიღრმეში ზონარი და ზედაპირულ ნაწილთან საყრდენი სამუშაო სივრცეს განსაზღვრავს. CrackOn.5 ინექციის დროით ზედაპირულ ნაწილს კეტავს. საკონტროლო წერტილები ხელმისაწვდომი რჩება სექციებს შორის გადასვლებზე დაკვირვებისთვის.

დახურვამ უცნობ სიცარიელეში მასალის გადინება არ უნდა შენიღბოს. 120 mm აღნიშვნა ამ ვარიანტში ზოლის სიგანეს აღწერს; რეალური ზომა და მუდმივი მოპირკეთება კონკრეტული შეერთებისთვის განისაზღვრება. ხისტი დახურვა აქ დროებითი ელემენტია.

  • შეამოწმეთ სამუშაო საზღვრების უწყვეტობა.
  • დაკვირვების ყველა გზა არ დახუროთ.
სამუშაო დახურვის როლი →

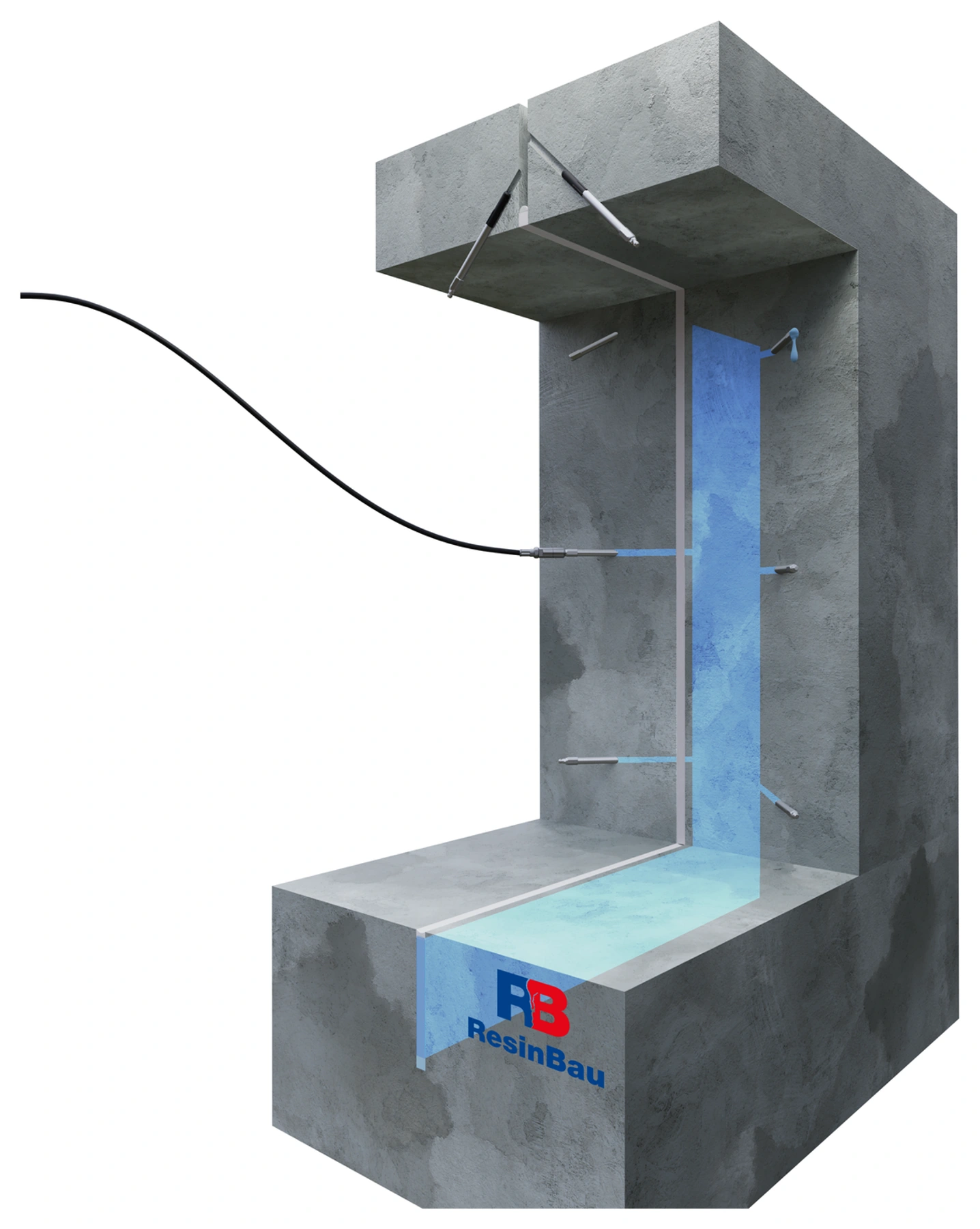

შემდეგ წერტილზე გადასვლა კავშირს ადასტურებს, რომელიც მოხმარებასა და წნევასთან ერთად ფასდება.

11 · კედლის ვარიანტი

კედლის ვარიანტი: დააკვირდით შემდეგი სექციების შევსებას

მიწოდება წარმართეთ სექციებად, რომლებიც მასალის გავრცელებაზე დაკვირვების საშუალებას იძლევა. ლურჯი ზოლი შევსების სამიზნე ზონას ასახავს, შემდეგ წერტილში გამოდინება კი მიწოდების ადგილთან კავშირს აჩენს.

მხოლოდ გამოდინება ან წნევის ზრდა სრულ შევსებას არ ადასტურებს. შეადარეთ რაოდენობა, გადასვლის ადგილები და წყლის ქცევის ცვლილება. უკონტროლო გადინების ან მოხმარების გარეშე წნევის ზრდისას შეაჩერეთ მიწოდება და შეამოწმეთ მიზეზი.

  • ჩაიწერეთ მასალის გადასვლების თანმიმდევრობა.
  • შეამოწმეთ მთელი ზოლი და არა მხოლოდ ხილული ზედაპირული ნაწილი.
წნევა, მოხმარება და დაკვირვება →

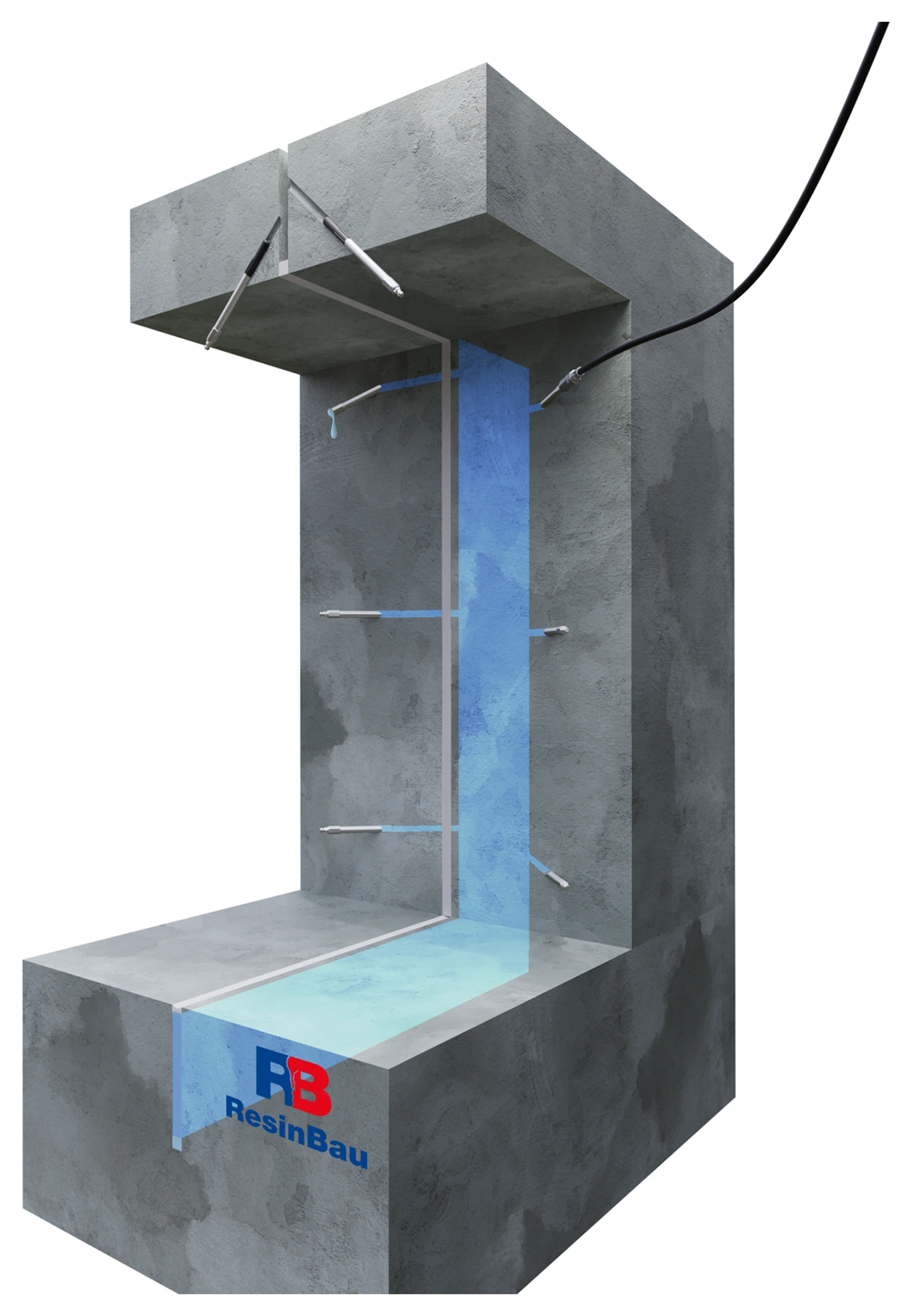

ბოლო ხვრელი დეფორმაციული ნაკერის შორეული ნაწილის მოსაცავად გამოიყენება.

12 · კედლის ვარიანტი

კედლის ვარიანტი: მიიტანეთ მასალა ჭრილის ბოლომდე

ნახაზზე ზედა მისასვლელი გადახურვის ფილასთან ბოლო ზონაში მიდის, რომლის შეფასებაც მხოლოდ ქვედა გამოდინებებით შეუძლებელია. ხვრელის მდებარეობა და კუთხე ნაპრალის მიმართულებასა და მისი საზღვრების მდებარეობას ეფუძნება.

შეამოწმეთ სექციების დაბოლოებები და მეზობელ ჰერმეტიზაციასთან შეერთებები. ბოლოში დარჩენილმა წყვეტამ შეიძლება კვლავ გაატაროს წყალი, მიუხედავად იმისა, რომ შუა ნაწილი შევსებულად გამოიყურება. დეტალის გამოკვლევის გარეშე საილუსტრაციო ნახაზიდან კუთხე არ გადაიტანოთ.

  • შეამოწმეთ გადახურვის ფილასთან ზონა და სექციის საზღვრები.
  • ბოლო ხვრელის გაბურღვამდე დაადასტურეთ წვდომა.
დეფორმაციული ნაკერის შეკეთების მიღება →

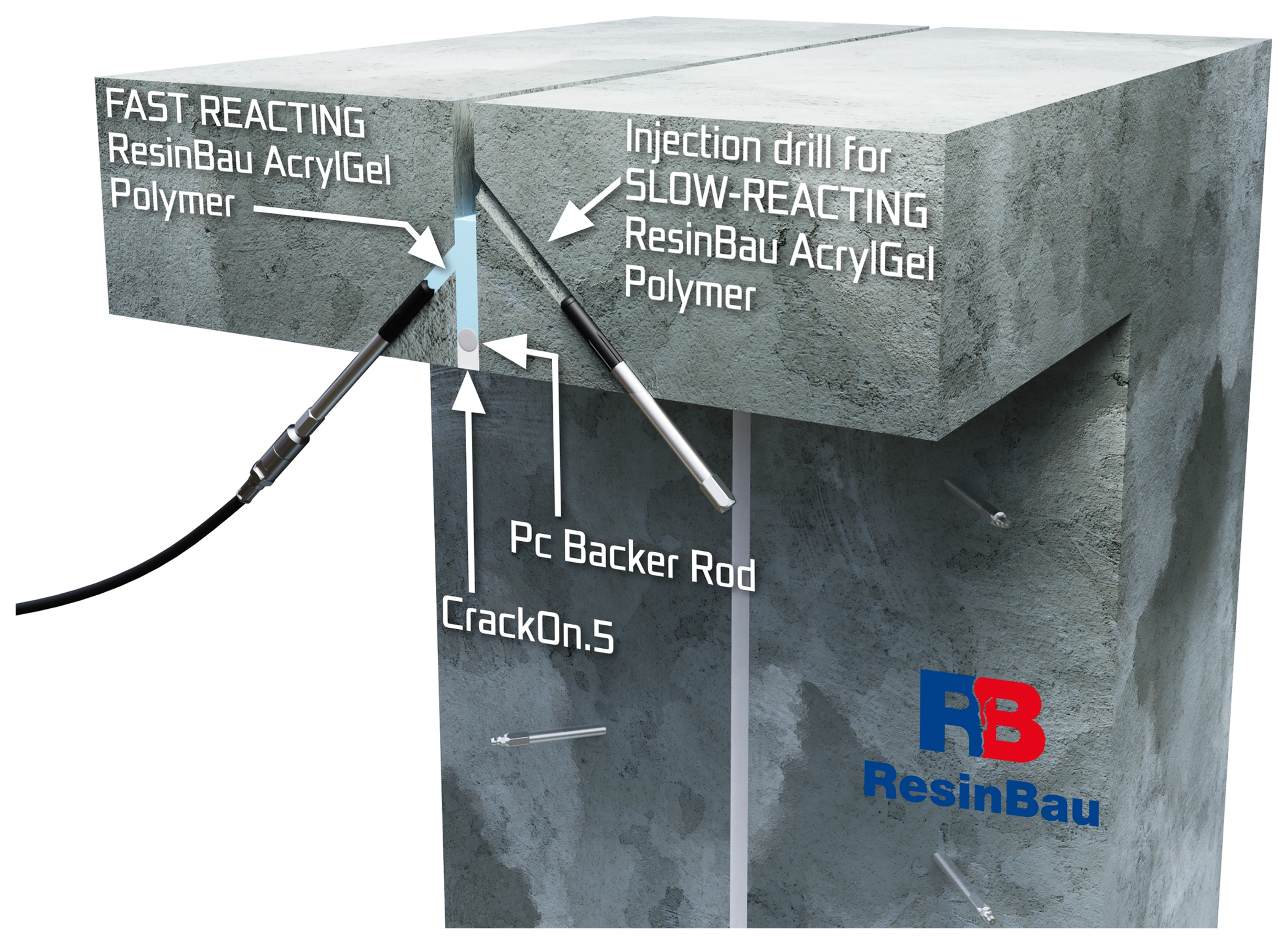

საწყისი ფენა უფრო ღრმა ზონის შესავსებად პირობებს ამზადებს.

13 · გადახურვის ფილის ვარიანტი

გადახურვის ფილის ვარიანტი: შეზღუდეთ გამოდინება ნაკლები სიღრმის ფენით

ქვემოდან წვდომისას პირველი, ნაკლები სიღრმის მისასვლელი უფრო მოკლე რეაქციის დროის გელის მიწოდებას იძლევა. საყრდენი ზონარი და დროებითი CrackOn.5 დახურვა ქვედა სამუშაო საზღვარს ქმნის.

შეამოწმეთ, რჩება თუ არა მასალა ამ ზონაში და იძლევა თუ არა ხელმისაწვდომი წერტილები ნაკადზე დაკვირვების საშუალებას. ეს ვარიანტი გადახურვის ფილის გავლით წვდომას ეხება; იგი კედლის შევსების შემდეგი სავალდებულო ეტაპი არ არის.

  • განასხვავეთ ნაკლები სიღრმის და უფრო ღრმა ზონები.
  • დაადასტურეთ შემზღუდავი ფენის შენარჩუნება.
რეაქციის დროის შერჩევა →

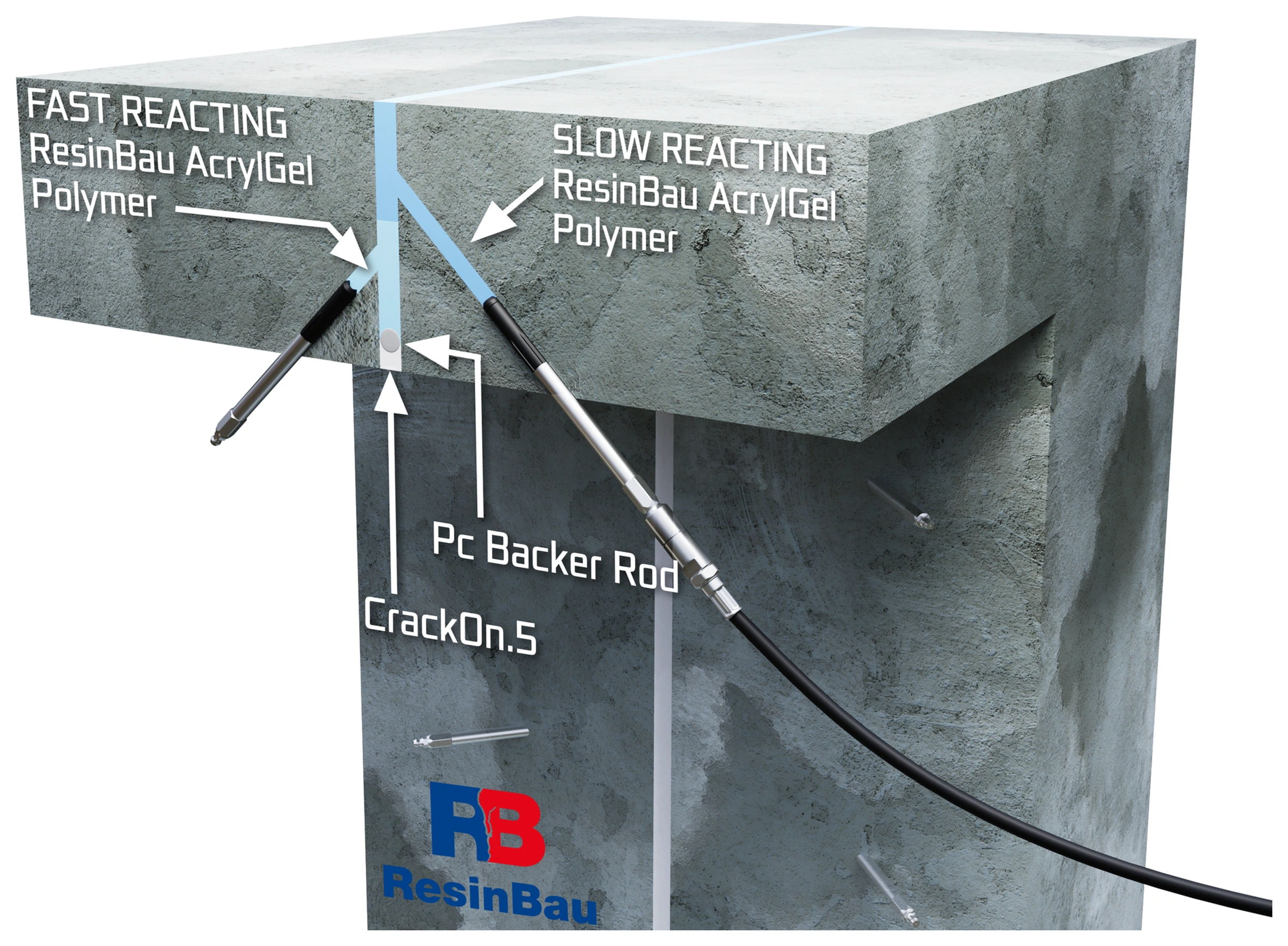

უფრო ღრმა წვდომა ზედაპირულ ნაწილთან ზონის მიღმა მასალის გავრცელებას იძლევა.

14 · გადახურვის ფილის ვარიანტი

გადახურვის ფილის ვარიანტი: შეავსეთ ჭრილის უფრო ღრმა ნაწილი

მეორე ხვრელი ძირითად ფენაში მიდის, სადაც უფრო გრძელი რეაქციის დროის გელი მომზადებულ ჭრილში უნდა გავრცელდეს. საყრდენი და საწყისი ფენა ქვემოდან გადინებას ზღუდავს.

აკონტროლეთ დაკვირვების წერტილებზე გადასვლები და ჰერმეტიზებული სექციის ბოლოები. ხვრელების სიღრმე და მდებარეობა გადახურვის ფილის რეალურ გეომეტრიას შეუსაბამეთ. სქემაზე ერთგვაროვანი სურათი მიზანია, რომლის მიღწევაც სამუშაოებისას უნდა შეფასდეს.

  • შეამოწმეთ კავშირი უფრო ღრმა ნაწილში.
  • მიწოდების დასრულებამდე შეაფასეთ სექციის ბოლოები.
წნევა, მოხმარება და გადასვლები →
მიწოდებისას საჭირო ხისტმა დუღაბმა შეერთების მოძრაობა არ უნდა დაბლოკოს.

15 · დასრულება

მოაცილეთ დროებითი დახურვა

ინექციის დასრულების შემდეგ მოაცილეთ დროებითი დუღაბი იქ, სადაც იგი დეფორმაციული ნაკერის მოძრაობას შეზღუდავდა. შეასრულეთ ეს საბოლოო დეტალის შესაბამისად, სიღრმეში სათანადო შევსების შენარჩუნებით.

შეამოწმეთ, ხომ არ დარჩა კიდეებს შორის ხისტი ხიდები. მოამზადეთ ადგილი საყრდენისა და ელასტიკური მოპირკეთებისთვის; გახსნილი გელი საბოლოო, დაუცველ ზედაპირად არ მიიჩნიოთ.

  • შეამოწმეთ დახურვის მთელი ხაზი.
  • შეინარჩუნეთ სივრცე ელასტიკური დეტალისთვის.
კონტროლი შევსების შემდეგ →

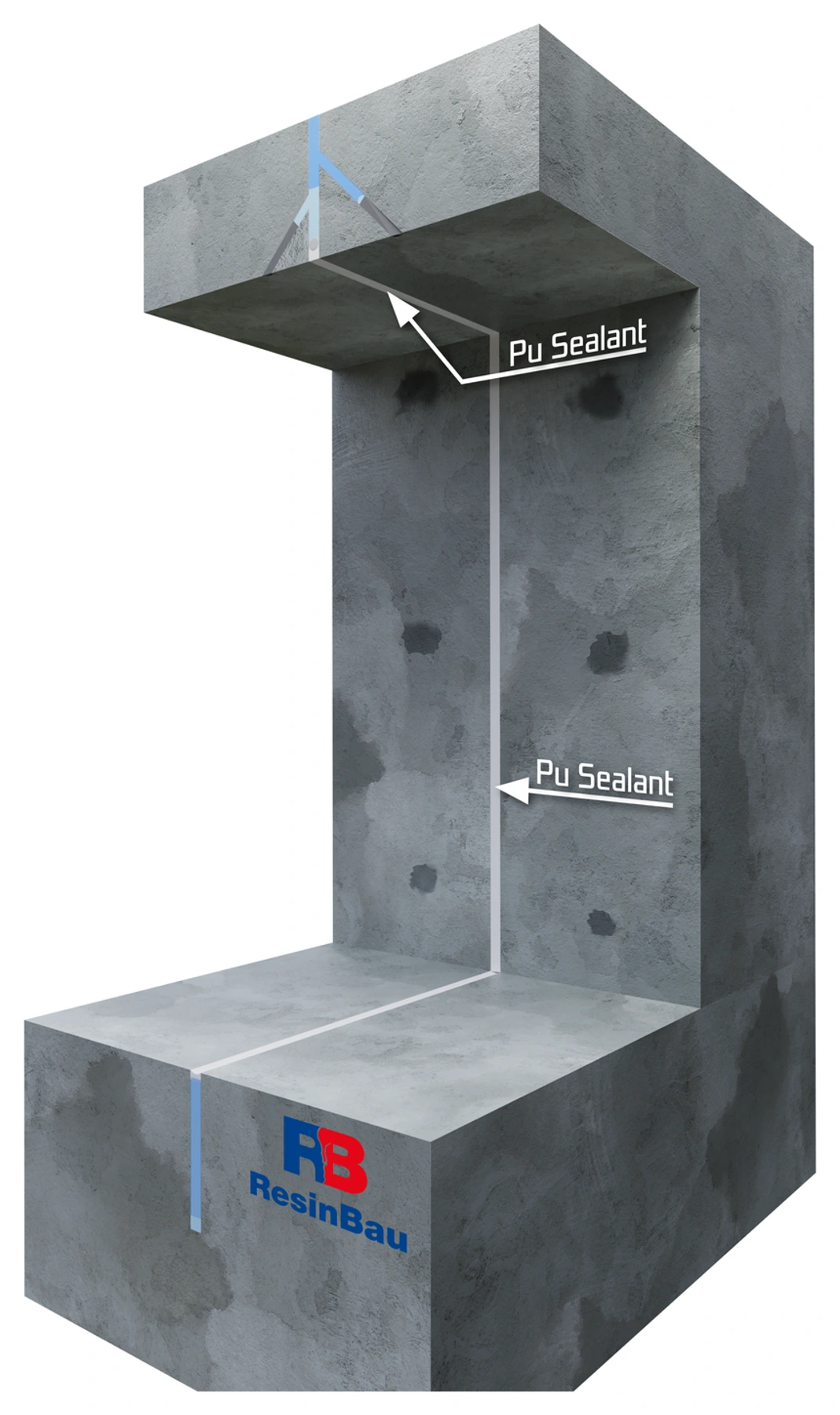

მოპირკეთება ჰერმეტიზაციის ზონას იცავს და გათვალისწინებული მოძრაობა უნდა დაუშვას.

16 · დასრულება

მოაწყვეთ ელასტიკური ზედაპირული ნაწილი და ჩაიბარეთ შეერთება

მოხსენით პაკერები, მოამზადეთ ზედაპირები და შეასრულეთ ხვრელების გათვალისწინებული დახურვა. PU Sealant ზედაპირულ ნაწილზე ელასტიკურ ჰერმეტიკს ნიშნავს; მისი გეომეტრია და საყრდენი საჭირო მოძრაობასა და შეერთების პირობებს ეფუძნება.

გაითვალისწინეთ გელის გამოშრობისგან დაცვა. მიღება მოიცავს მთელი სექციის წყალგაუმტარობას, მეზობელ ჰერმეტიზაციასთან შეერთებებსა და მოძრაობის შენარჩუნებას. ზედაპირული ნაწილის დასრულებული იერსახე წყლის წარმომადგენლობით პირობებში კონტროლს ვერ ჩაანაცვლებს.

  • შეამოწმეთ მოპირკეთებისა და შეერთებების უწყვეტობა.
  • დაადასტურეთ წყალგაუმტარობა და მოძრაობის შენარჩუნება.
შეკეთების მიღება →

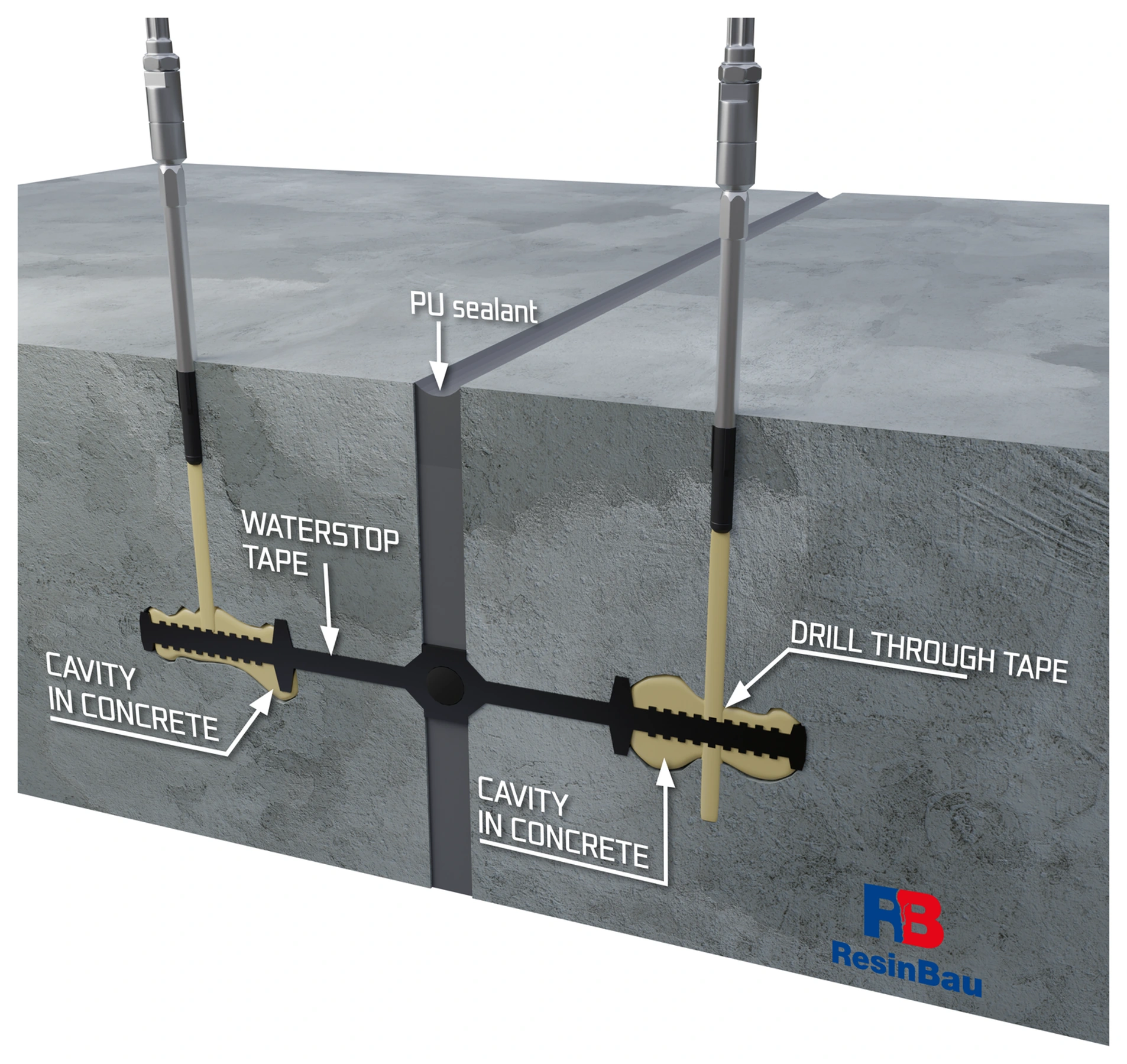

ლენტასთან ზონის შეკეთება წვდომის ცალკე დეტალს მოითხოვს.

17 · ლენტასთან ვარიანტი

ლენტასთან ვარიანტი: გამოიკვლიეთ და შეავსეთ კავერნები

შავი ნეკნებიანი ფრთები ჰერმეტიზაციის ლენტს აღნიშნავს, ყვითელი არეები კი — ბეტონთან მისი შეხების ადგილას სიცარიელეებს. ნახაზი აჩვენებს ლენტის გავლით გამოკვლეულ კავერნამდე ბურღვის განსაკუთრებულ ვარიანტს. იგი გამართული ჰერმეტიზაციის შემთხვევით გაბურღვის მითითება არ არის.

მასალის შერჩევა წყალს, შესავსებ სივრცესა და მოძრაობას ეფუძნება. HydroGum-ს რეაქციისთვის წყალი სჭირდება და აქაფებულ შევსებას ქმნის: უნდა დადასტურდეს გავრცელება, გაფართოების შეზღუდვა და შეერთების მოძრაობის შენარჩუნება. ელასტიკური გელი AcrylGel + Polymer სხვა ვარიანტია; მათ შორის მიწოდების მეთოდი ავტომატურად არ გადაიტანოთ.

  • განსაზღვრეთ ლენტის მდებარეობა და კავერნის გავრცელება.
  • შეამოწმეთ მიწოდების გავლენა ლენტსა და შეერთების მოძრაობაზე.
HydroGum: რეაქციის პირობები →AcrylGel + Polymer →

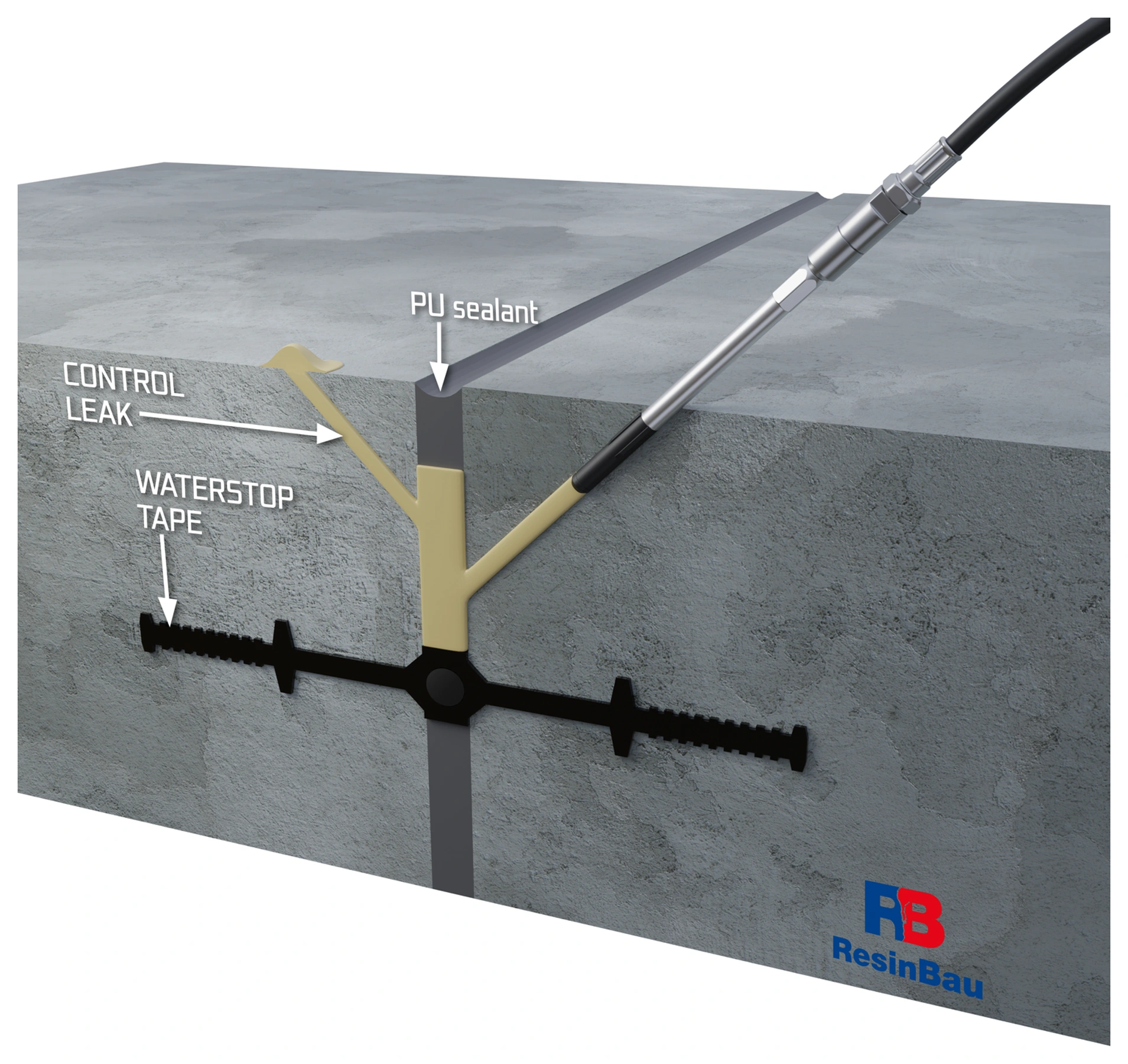

სიღრმეში მიწოდება და ზედაპირული ჰერმეტიზაცია სხვადასხვა ფუნქციას ასრულებს.

18 · ლენტასთან ვარიანტი

ლენტასთან ვარიანტი: აკონტროლეთ დამატებითი შევსების გზა

ამ ვარიანტში დახრილი მისასვლელი მასალას არსებული ან ახალი PU მოპირკეთების გვერდით ნაპრალში მიმართავს. CONTROL LEAK ისარი მასალის გადასვლაზე დაკვირვების ადგილს მიუთითებს; იგი შეკეთების შემდეგ გაჟონვის განზრახ დატოვებას არ ნიშნავს.

დაკვირვებამ უნდა დაადასტუროს, რომ მასალამ ლენტთან გამოკვლეულ ზონას მიაღწია. დამატებითი ჰერმეტიზაციის შემდეგ შეაფასეთ უწყვეტობა მთელ მონაკვეთზე და შეასრულეთ გათვალისწინებული ზედაპირული დახურვა. მხოლოდ ზედაპირულ ნაწილზე ჰერმეტიკი სიღრმეში სიცარიელეების შევსების მტკიცებულება არ არის.

  • დაუკავშირეთ დაკვირვების წერტილი მიწოდების ზონას.
  • დამატებითი შევსების დასრულების შემდეგ შეამოწმეთ ჰერმეტულობა.
სრული ჭრილის კონტროლი →სისტემის გაწმენდა შერჩეული მასალის შემდეგ →

განსაზღვრეთ, რამ უნდა შეინარჩუნოს მოძრაობა

ჩაიწერეთ ნაპრალის სიგანე და სიღრმე, მოძრაობის მოსალოდნელი მიმართულებები, კიდეების მდგომარეობა და ლენტისა და ადრინდელი შევსებების მდებარეობა. გამოიკვლიეთ, წყალი დეფორმაციული ნაკერის ზედაპირული ნაწილით მიედინება, ლენტის გასწვრივ, მის გვერდით კავერნით თუ მეზობელი ბზარიდან. ხილული გაჟონვა შეიძლება პირველადი არაჰერმეტულობისგან შორს მდებარეობდეს.

დეფორმაციული ნაკერის მოძრაობა პროექტსა და კონსტრუქციის ქცევას ეფუძნება. ფისის ნიმუშის წაგრძელება გაწყვეტისას დასრულებული შეერთების დასაშვები მოძრაობა არ არის. დეტალის მუშაობას ასევე განსაზღვრავს გეომეტრია, საყრდენი, შეჭიდება, დეფორმაციის მეთოდი და წყლის პირობები.

მასალას შემოსაზღვრული სივრცე სჭირდება

დაგეგმილი ზონიდან მოაცილეთ მოშვებული ფენები, ნალექები და არაეფექტიანი მასები. საყრდენი და დახურვა ისე შეარჩიეთ, რომ მასალა შესაბამის სიღრმეზე შეინარჩუნოთ და ამავდროულად საკონტროლო წერტილები დატოვოთ. სწრაფად გამქრალი მასალა შეიძლება დეფორმაციულ ნაკერს ტოვებდეს; მხოლოდ ულუფის გაზრდა შევსების ადგილის კონტროლს არ იძლევა.

სქემებზე საყრდენი ზონარი და დროებითი CrackOn.5 დახურვა სამუშაო საზღვრებს ქმნის. მათი მდებარეობა ჭრილს ეფუძნება. ჰერმეტიზაციის სანიმუშო ზოლის ზომებმა რეალური მოძრაობისა და წყლის წნევისთვის დეტალის შერჩევა არ უნდა ჩაანაცვლოს.

წვდომა გეომეტრიაზეა დამოკიდებული

ღია ჰორიზონტალური დეფორმაციული ნაკერი

თუ ზონის ზემოდან მომზადება და შემოსაზღვრა შესაძლებელია, განიხილეთ კონტროლირებადი გრავიტაციული მიწოდება. უფრო მოკლე რეაქციის დროის ფენამ შეიძლება გადინება შეზღუდოს, შემდეგმა, უფრო გრძელი დროის ფენამ კი გავრცელება დაუშვას. გამოცდამ უნდა დაადასტუროს, რომ წყლის ნაკადი გელს არ რეცხავს.

დეფორმაციული ნაკერი კედელში ან გადახურვის ფილაში

ხვრელები ზონის დაგეგმილ დონეებსა და ბოლოებში უნდა ხვდებოდეს. საკონტროლო წერტილები ნაპრალის გასწვრივ და ჭრილის სიღრმეში გადასვლების შეფასებას იძლევა. მხოლოდ ხილულ ზედაპირულ ნაწილთან მიწოდებამ შეიძლება შორეული ნაწილი არაჰერმეტული დატოვოს.

გაჟონვა ლენტასთან

ჯერ გამოიკვლიეთ ლენტის მდებარეობა და მდგომარეობა. მის გვერდით სივრცესთან წვდომა შეკეთების ცალკე დეტალია. გაჟონვის ძიებისას გამართული ჰერმეტიზაცია შემთხვევით არ გახვრიტოთ.

წყლის ძლიერი შემოდინება

შეარჩიეთ შემოდინების შეზღუდვის ეტაპი ძირითადი მასალისთვის პირობების უზრუნველსაყოფად. შეინარჩუნეთ ადგილი და წვდომა შემდგომი ჰერმეტიზაციისთვის; მთელი ზონის სწრაფი ქაფით შემთხვევით შევსებამ შეიძლება შემდეგი ეტაპი გაართულოს.

რეაქციის დრო მასალის გზას უნდა შეესაბამებოდეს

მოამზადეთ AcrylGel-ის გამოცდა სამუშაოსთან მიახლოებულ მასალისა და გარემოს ტემპერატურაზე. ცხრილის დრო შერჩევის დაწყებაში გეხმარებათ, მაგრამ არ ამბობს, რამდენ ხანს იდინებს მასალა რეალურ შეერთებაში. ზედმეტად მოკლე დრომ შეიძლება შორეული ზონის მიღწევამდე გზა ჩაკეტოს, ზედმეტად გრძელმა კი გადინება ან გამორეცხვა დაუშვას.

ResinBau AcrylGel + Polymer ვარიანტი მოითხოვს ორი ნარევის მომზადებასა და მათი მიწოდებისთვის შესაბამის კომპლექტს. სისტემის კომპონენტების რაოდენობა ტუმბოს ხაზების რაოდენობას არ განსაზღვრავს. HydroGum-ისთვის უნდა უზრუნველყოთ რეაქციისთვის საჭირო წყალთან კონტაქტი და მიწოდების მეთოდი ზონის ტენიანობას შეუსაბამოთ. რეაქციისას იგი ელასტიკურ, აქაფებულ შევსებას ქმნის, ამიტომ საჭიროა გაფართოების შეზღუდვის, მასალის განაწილებისა და დეფორმაციული ნაკერის საჭირო მოძრაობის შენარჩუნების შემოწმება. HydroGum-ის მიწოდების მეთოდი გელის ვარიანტიდან ავტომატურად არ გადაიტანება.

დაკვირვება სრულ ჭრილს მოიცავს

დაიწყეთ საცდელი სექციით. აღრიცხეთ რაოდენობები, გამოდინებების თანმიმდევრობა და წყლის ქცევის ცვლილება. შემდეგ წერტილზე გადასვლა კავშირს ადასტურებს; შემდგომ ასევე შეაფასეთ ბოლოები, სიღრმე და შესაძლო გადინებები. მოხმარების გარეშე წნევის ზრდა ან უკონტროლო გამოდინება გაჩერებასა და მიზეზის შემოწმებას მოითხოვს.

შევსების შემდეგ დეტალის შესაბამისად მოაცილეთ დროებითი ხისტი ხიდები და შეასრულეთ გათვალისწინებული ელასტიკური მოპირკეთება. ღია ზედაპირულ ნაწილთან გელი გამოშრობისგან დაცვის პროექტში უნდა გაითვალისწინოთ. სამუშაო დუღაბი დეფორმაციული ნაკერის მოძრაობის დამბლოკავ ელემენტად არ დატოვოთ.

მიწოდების დასრულება მიღებას არ ასრულებს

შეამოწმეთ მთელი სექციისა და მეზობელ ჰერმეტიზაციასთან მისი შეერთებების წყალგაუმტარობა. მიღებამ უნდა გაითვალისწინოს წყლის წნევის პირობები და შეერთების ქცევა ექსპლუატაციისთვის მნიშვნელოვანი მოძრაობის შემდეგ. ჩაიწერეთ მასალა, რეცეპტურა, ტემპერატურა, გამოცდის შედეგი და შესრულებული მოპირკეთება.

მოცულობის კალკულატორი გამოკვლეული ჭრილისთვის მასალის შეკვეთაში გეხმარებათ. იგი არ პროგნოზირებს ლენტთან სიცარიელეებს, ნაკერის გასწვრივ მიგრაციას ან კონსტრუქციაში შეზღუდული მასალის რეალურ გაფართოებას.

RESINBAU-ს შერჩევა

მასალა პირობებიდან გამომდინარეობს

ResinBau AcrylGel + Polymer →

ძირითადი მიმართულება მომზადებული დეფორმაციული ნაკერის ელასტიკური შევსებისთვის. შეარჩიეთ რეაქცია და გამოშრობისგან დაცვა; პოლიმერიანი ვარიანტი წყლიანით ავტომატურად არ შეცვალოთ.

HydroGum →

იმ ზონებისთვის, სადაც რეაქციისთვის საჭირო წყალია, და მისი ნაკადის შესაზღუდად. HydroGum რეაქციისას აქაფებულ შევსებას ქმნის; დეფორმაციულ ნაკერში უნდა დადასტურდეს მისი გაფართოების შეზღუდვა, მასალის განაწილება და შეერთების საჭირო მოძრაობის შენარჩუნება.

WaterStopper →

ძლიერი შემოდინების შემზღუდავი ეტაპი შერჩეულ ძირითად ჰერმეტიზაციამდე; არ გამოიყენება მოძრავი შეერთების ხისტ შევსებად.

CrackOn.5 →

დროებითი დახურვა ინექციისას, რომელიც იხსნება იქ, სადაც დაპროექტებულ მოძრაობას დაბლოკავდა.

გამოთვალეთ ის, რაც იცით

კალკულატორიდეფორმაციული ნაკერის მოცულობა →

გამოთვალეთ გამოკვლეული ჭრილი; გამოყავით განსხვავებული ზომების ზონები.

კალკულატორიმასალის შერევა →

აირჩიეთ კონკრეტული პროდუქტი და ვარიანტი. რეაქციის დრო გამოცდით დაადასტურეთ.

კალკულატორილიტრები და კილოგრამები →

გადაიყვანეთ შესაბამისი მასალა ან ნარევი, მონიშნული დაშვებების გათვალისწინებით.

შემდეგი ნაბიჯი

განაგრძეთ კითხვამიწოდების კონტროლი →

შეაჯერეთ წნევა, მოხმარება და მასალის გადასვლები.

განაგრძეთ კითხვაშეერთებები გვირაბში →

გაითვალისწინეთ წყლის მიგრაცია და სექციებად დაყოფა.

განიხილეთ თქვენი პროექტის პირობები

მოამზადეთ ჭრილი, წყლისა და მოძრაობის აღწერა და ჩატარებული ცდების შედეგები. ResinBau გეხმარებათ მასალისა და შესრულების ტექნოლოგიის შერჩევაში.
