ნახეთ, რა ხდება ბეტონში
ბურღვა: ბზარში მოხვედრა.
ნახეთ, სად ხვდება ხვრელი და რა გზით მიედინება ფისი.
ჯერ რამდენიმე საცდელი წერტილი. შემდეგ მთელი მონაკვეთი.
01 / ბურღვისა და ინექციის შეცდომები
რატომ ვერ ხვდება ფისი საჭირო ადგილას?
სქემა შესაძლო მექანიზმს აჩვენებს და არა ყოველი ინექციის შედეგს. ბზარის მიმართულება და წერტილებს შორის კავშირი საცდელ მონაკვეთზე დაადასტურეთ.
02 / სწორი ბურღვა · მონაცვლეობითი განლაგება
დაიწყეთ სისქის 50%-ზე მდებარე სამიზნით.
ამ მაგალითში სამიზნე ჭრილის შუაშია, პაკერის რეზინის მიღმა. შეცვალეთ სამიზნე 40%-ზე ან 30%-ზე და ნახეთ გეომეტრიის ცვლილება.

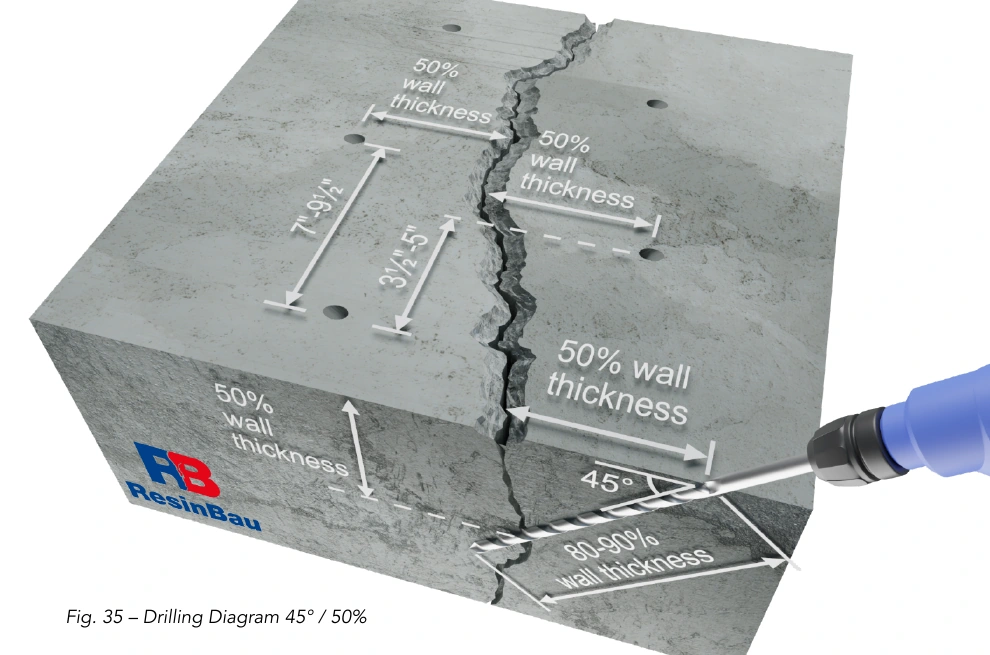

ნახაზები Resinbau-ს ინსტრუქციიდან და კატალოგიდან. წყაროს ზომები გეომეტრიის მაგალითებია; ბიჯი წერტილებს შორის კავშირის გამოცდით დაადასტურეთ.

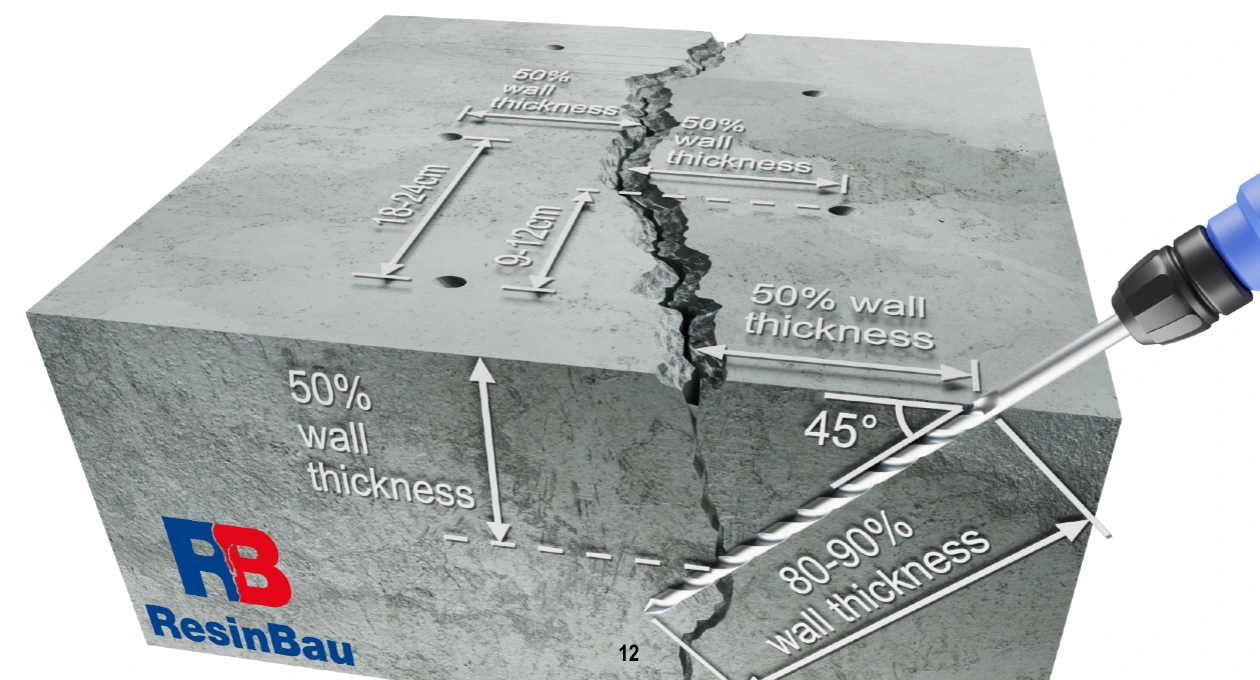

ბიჯი: მომდევნო პაკერი და იგივე მხარე
ყველა წერტილი მონაცვლეობითაა. მანძილებს ბზარის გასწვრივ ვზომავთ და არა თავაკებს შორის დიაგონალურად.
მასალა შემდეგ პაკერზე არ გადადის? შეამოწმეთ გამტარობა და ბზარში მოხვედრა. თუ სისტემა გამტარია, შეამცირეთ ბიჯი და გაიმეორეთ გამოცდა. უფრო ვიწრო ბზარმა და მასალის უფრო მაღალმა სიბლანტემ შეიძლება ნაკადის გავრცელება შეზღუდოს.
12,5 cm მაგალითია და არა წერტილებს შორის კავშირის გარანტია. კალკულატორი გეომეტრიას აჩვენებს და ფისის ნაკადს არ პროგნოზირებს.
03 / ბზარი სამ განზომილებაში

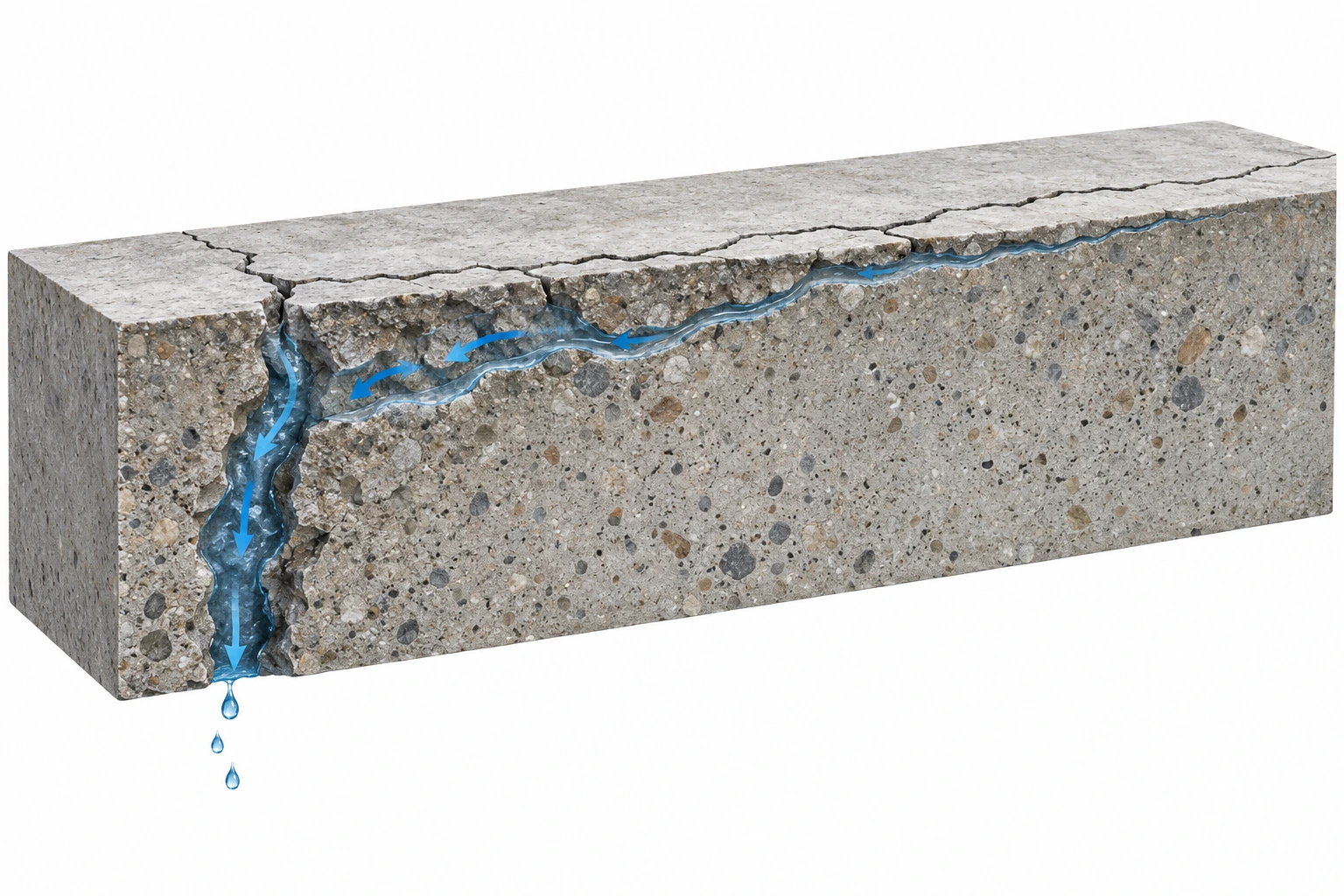

გრძელი ბზარი ყველგან ღრმა არ არის.
ბზარი შეიძლება ერთ ადგილას მთელ ელემენტში გადიოდეს, სხვაგან კი უფრო მცირე სიღრმეზე მთავრდებოდეს. მაგალითად: კვალი 4 m სიგრძისაა, მაგრამ მხოლოდ მისი ნაწილი გადის მთელ სისქეში. წყალი შეიძლება დაკავშირებულ ბზარში უფრო ღრმა მონაკვეთამდე ჩაედინებოდეს. მონაცვლეობითმა ხვრელებმაც შეიძლება ზედაპირულ ნაწილს გვერდი აუაროს.
აცდენილი ხვრელი მთელ ბზარს არ აღწერს.
შეინარჩუნეთ მონაცვლეობითი განლაგება. შეასწორეთ სამიზნის სიღრმე და მოხვედრა გამოცდით შეამოწმეთ.
პრინციპული სქემა. მონაცვლეობა გამოკვლევასა და კავშირის გამოცდას ვერ ჩაანაცვლებს. ბიჯი, სიღრმე და ორივე მხრიდან წვდომა ელემენტის პირობებს ეფუძნება.
იხილეთ Resinbau-ს წყაროს ნახაზები
04 / გამოკვლევიდან კონტროლამდე
ჯერ გამოცდა. შემდეგ განმეორებადი პროცესი.
გადართეთ ეტაპი და დააკვირდით ხვრელებს, პაკერებსა და მასალის გზას.
ბზარის ინექციის თანმიმდევრობის სქემა. გაწმენდა, ზედაპირული ნაწილის დახურვა, წნევა და დამატებითი მიწოდების დრო მასალას, საფუძველსა და გამოცდის შედეგს შეუსაბამეთ.
05 / ამოიცანით სიგნალი
ყველა გამოდინება ერთსა და იმავეს არ ნიშნავს.
06 / გამოიყენეთ სამშენებლო მოედანზე
ჯერ რამდენიმე საცდელი წერტილი.
- შეამოწმეთ ჭრილი. სისქე, ბზარის მიმართულება და წვდომა.
- ხვრელი და პაკერი ერთად შეარჩიეთ. გადაკვეთა რეზინის მიღმა, გამოსასვლელი ბზართან წვდომით.
- გაწმინდეთ ხვრელი. დააკვირდით ნაკადს. მხოლოდ წნევის ზრდა მოხვედრას არ ადასტურებს.

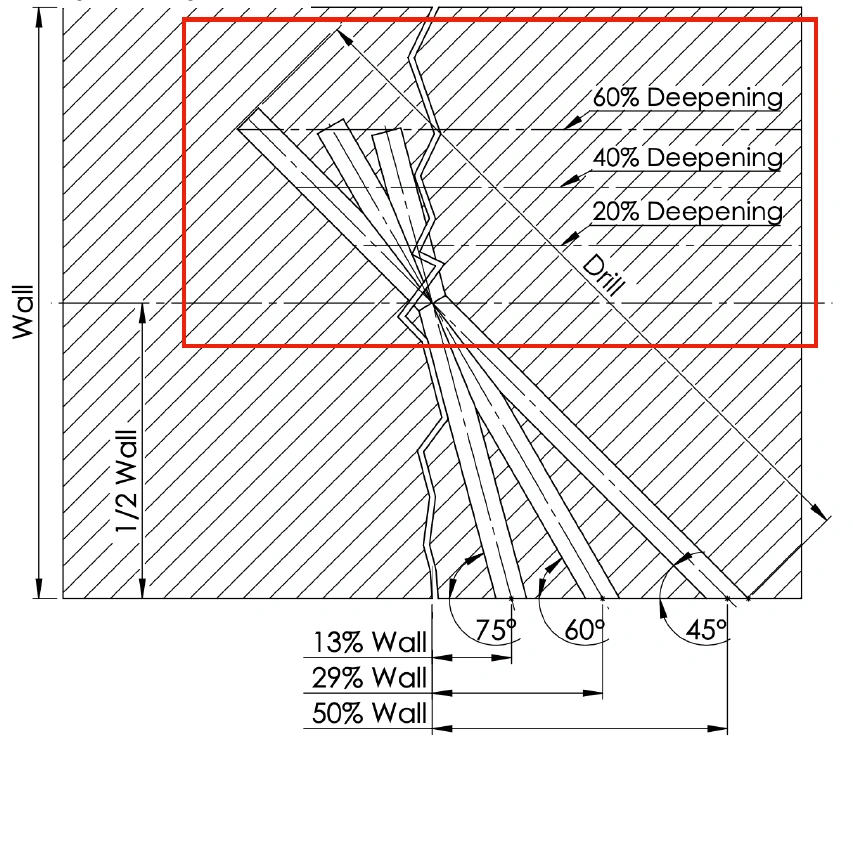

ნახაზიდან ზომებამდე
გამოთვალეთ კუთხე და დაშორება.

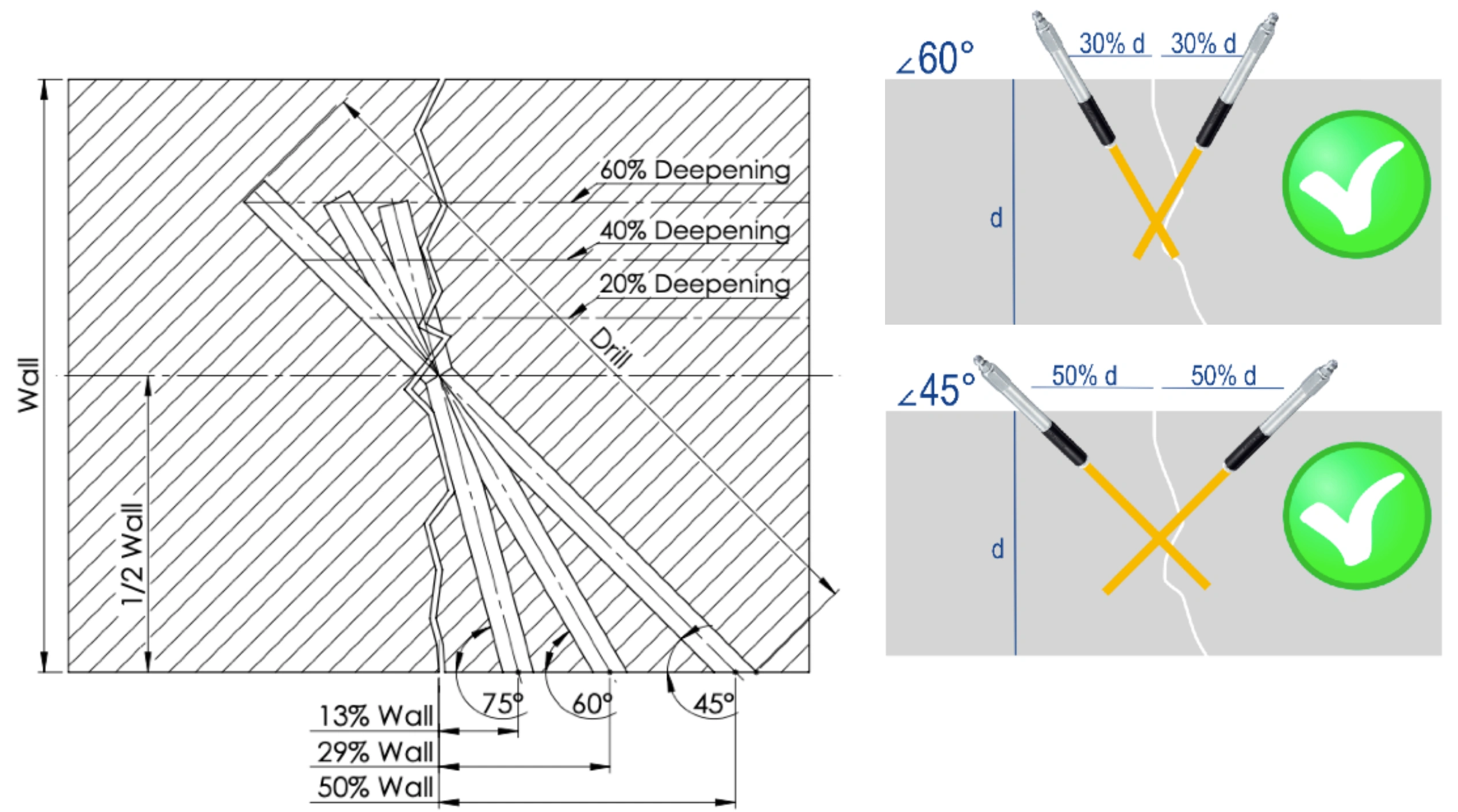

45° ერთ-ერთი ვარიანტია. გადაკვეთის ადგილს კუთხე, დაშორება და ხვრელის სიგრძე ერთობლივად განსაზღვრავს.
გახსენით ბურღვის კალკულატორი ↗ტექნიკური საფუძველი და დეტალები
მომზადებულია „Cracking the Injection Code“-ის, PDF გვერდები 45–50, და ავტორის ტრენინგის „Injection Process Control“ საფუძველზე: გამოკვლევა და მომზადება, გეომეტრიის კონტროლი, დაკვირვება და სისტემის კონტროლირებადი დახურვა. ნახაზები გამბჯენ პაკერებს ეხება; ისინი ზედაპირზე მისაწებებელ პაკერებს არ აღწერს.
რეალურ ელემენტში ბზარმა შეიძლება მიმართულება შეიცვალოს. ნაკადის არარსებობა ასევე შეიძლება მტვრით, დახშული სარქვლით ან მასალის თვისებებით იყოს გამოწვეული. შემდეგ პაკერზე გადასვლა კავშირს ადასტურებს, მაგრამ თავისთავად ჭრილის სრულ შევსებას არ ამტკიცებს. კომპრესია აქ სისტემაში მასალის კონტროლირებად შენარჩუნებას ნიშნავს და არა მაქსიმალურ წნევას. პაკერები მასალის სათანადო გამყარების შემდეგ, სისტემის ინსტრუქციის შესაბამისად იხსნება. ზედაპირული ნაწილის დახურვა სისტემას შეუსაბამეთ და შეინარჩუნეთ დაგეგმილი დაკვირვებისა და ჰაერის გამოშვების წერტილები.
