DÉCOUVREZ CE QUI SE PASSE DANS LE BÉTON
Forage : atteindre la fissure.
Découvrez où arrive le forage et par où passe la résine.
D'abord quelques points d'essai. Puis tout le segment.
01 / ERREURS DE FORAGE ET D'INJECTION
Pourquoi la résine n'atteint-elle pas la bonne zone ?
Le schéma montre un mécanisme possible et non le résultat de toute injection. Confirmez le tracé de la fissure et la communication sur une section d'essai.
02 / FORAGE CORRECT · DISPOSITION ALTERNÉE
Commencez par une cible à 50% de l'épaisseur.
Dans cet exemple, nous visons le milieu de la section, au-delà du manchon de l'injecteur. Passez la cible à 40% ou 30% et observez l'évolution de la géométrie.

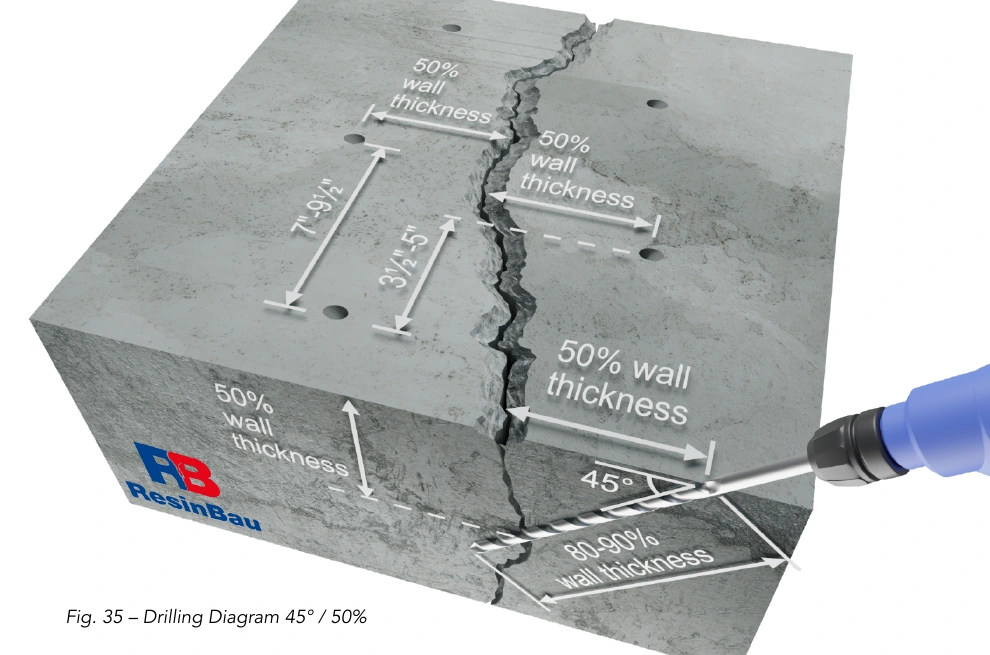

Dessins issus des instructions et du catalogue Resinbau. Les dimensions sources sont des exemples de géométrie ; confirmez l'espacement par un essai de communication.

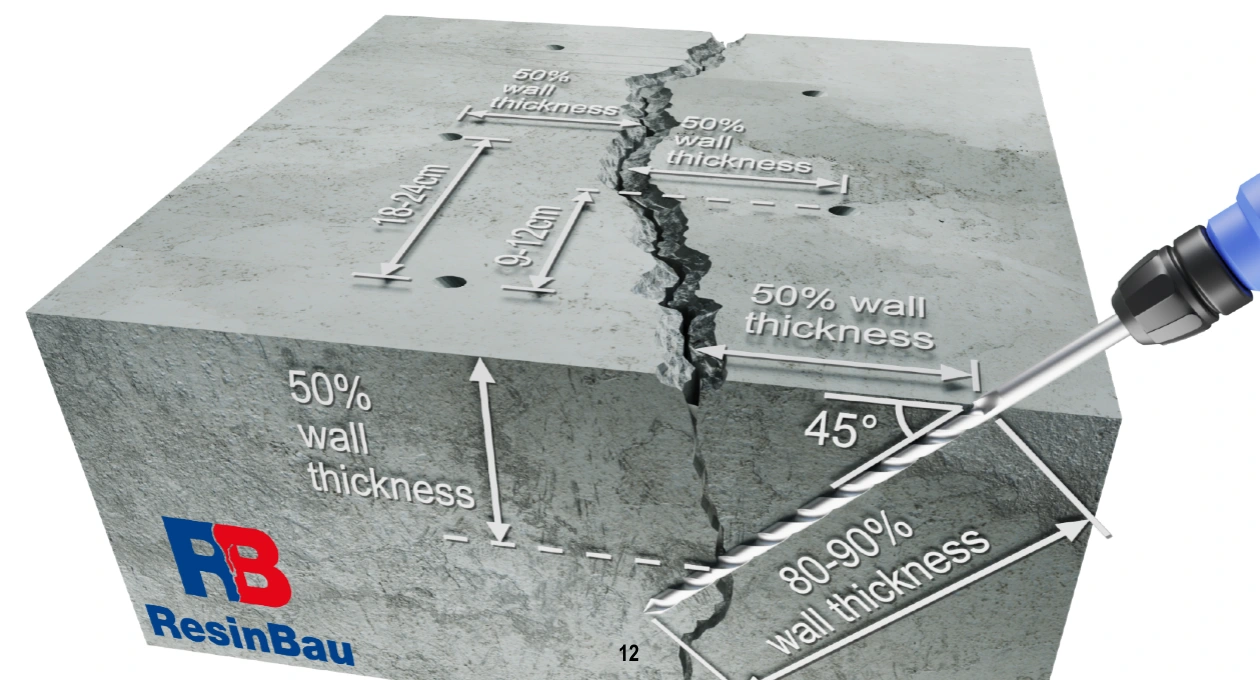

Espacement : injecteur suivant et même côté
Tous les points alternent. Les distances sont mesurées le long de la fissure et non en diagonale entre les têtes.
Aucun passage vers l'injecteur suivant ? Vérifiez le dégagement et l'intersection avec la fissure. Si le système est dégagé, réduisez l'espacement et répétez l'essai. Une fissure plus étroite et une viscosité plus élevée peuvent limiter la portée de l'écoulement.
12,5 cm est un exemple et non une garantie de communication. Le calculateur montre la géométrie et ne prédit pas l'écoulement de résine.
03 / LA FISSURE EN TROIS DIMENSIONS

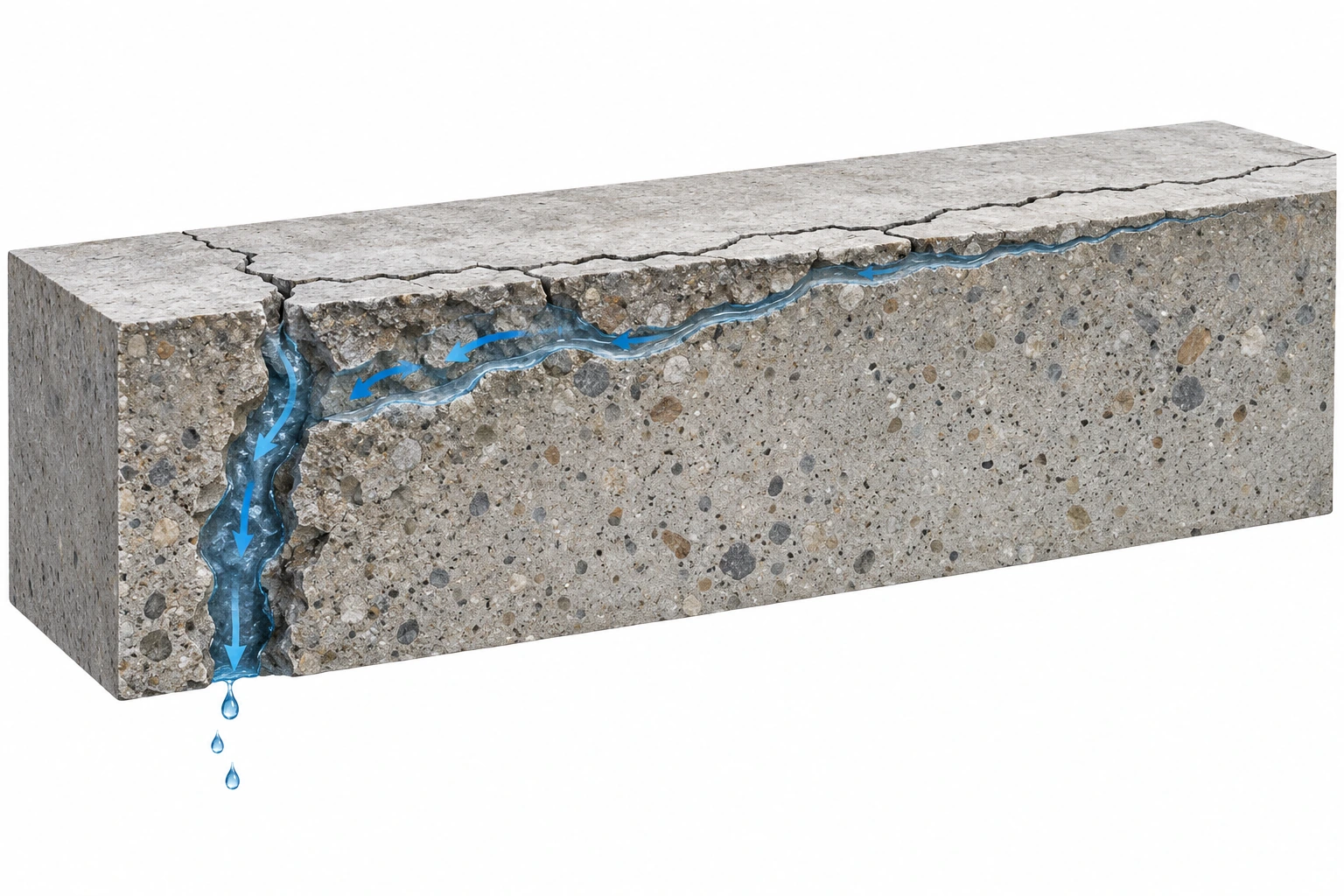

Une longue fissure n'est pas forcément profonde partout.
La fissure peut traverser tout l'élément à un endroit et s'arrêter moins profondément ailleurs. Par exemple : la trace mesure 4 m, mais seule une partie traverse toute l'épaisseur. L'eau peut descendre dans la fissure communicante vers le segment le plus profond. Même des forages alternés peuvent manquer la partie peu profonde.
Un forage manqué ne décrit pas toute la fissure.
Conservez la disposition alternée. Corrigez la profondeur de la cible et vérifiez l'intersection par un essai.
Schéma de principe. L'alternance ne remplace ni l'évaluation ni l'essai de communication. L'espacement, la profondeur et l'accès des deux côtés dépendent des conditions de l'élément.
Voir les dessins sources Resinbau
04 / DE L'ÉVALUATION AU CONTRÔLE
D'abord l'essai. Puis un procédé reproductible.
Changez d'étape et observez les forages, injecteurs et le trajet du matériau.
Schéma de séquence pour l'injection d'une fissure. Adaptez le nettoyage, l'obturation de face, la pression et la durée de réinjection au matériau, au support et au résultat de l'essai.
05 / INTERPRÉTEZ LE SIGNAL
Toutes les sorties ne signifient pas la même chose.
06 / APPLIQUEZ SUR CHANTIER
D'abord quelques points d'essai.
- Vérifiez la coupe. Épaisseur, tracé de fissure et accès.
- Choisissez ensemble le forage et l'injecteur. Intersection au-delà du manchon, sortie donnant accès à la fissure.
- Nettoyez le forage. Observez l'écoulement. La seule hausse de pression ne confirme pas l'intersection.

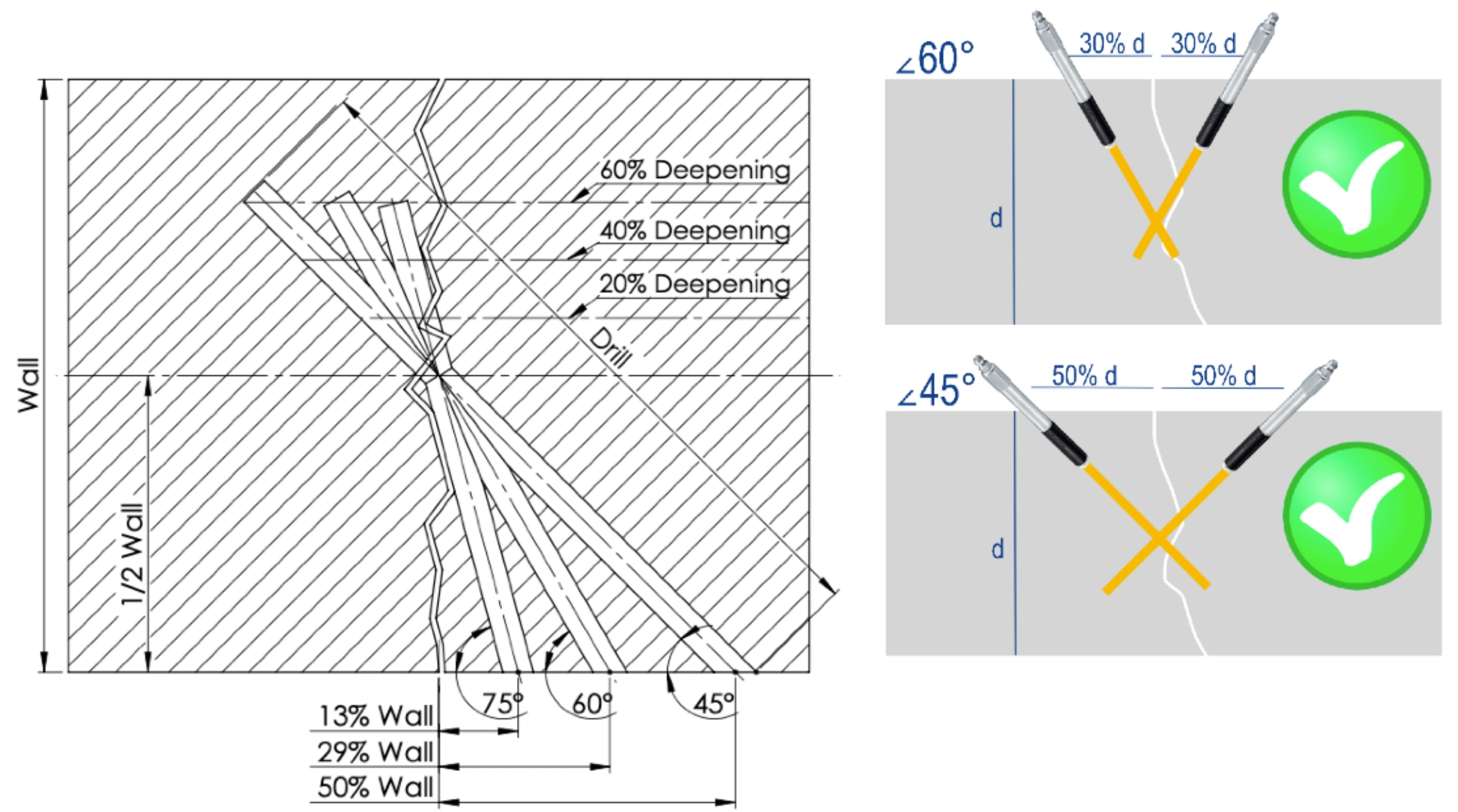

DE L'IMAGE AUX DIMENSIONS
Calculez l'angle et le recul.

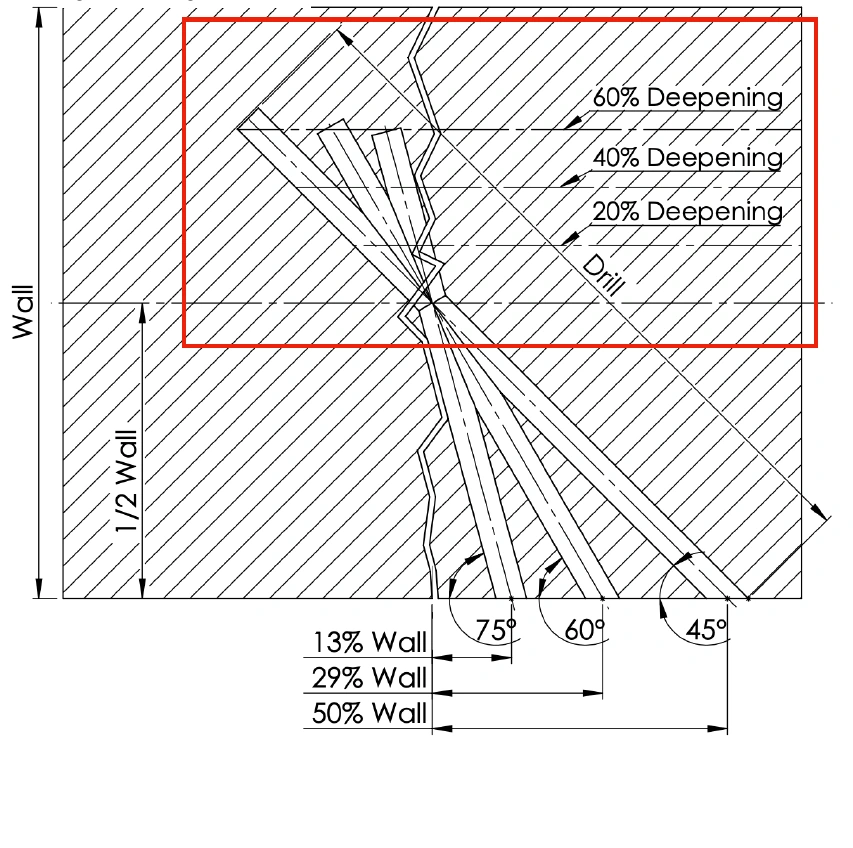

45° est une variante parmi d'autres. Le point d'intersection dépend conjointement de l'angle, du recul et de la longueur du forage.
Ouvrir le calculateur de forage ↗Bases techniques et détails
Élaboré à partir de « Cracking the Injection Code », PDF p. 45–50, et de la formation de l'auteur « Injection Process Control » : évaluation et préparation, contrôle de la géométrie, observation et fermeture contrôlée du système. Les dessins concernent les injecteurs à expansion ; ils ne décrivent pas les injecteurs collés.
La fissure dans l'élément réel peut changer de direction. L'absence d'écoulement peut aussi résulter de poussière, d'un clapet obstrué ou des propriétés du matériau. Le passage à l'injecteur suivant confirme la communication sans prouver à lui seul le remplissage complet de la section. La compression désigne ici le maintien contrôlé du matériau dans le système, et non une pression maximale. Les injecteurs sont retirés après un durcissement approprié du matériau selon les instructions du système. Choisissez l'obturation de face selon le système en conservant les points d'observation et de purge d'air prévus.
