SCOPRI COSA ACCADE NEL CALCESTRUZZO
Perforazione: intersecare la fessura.
Scopri dove arriva il foro e dove scorre la resina.
Prima alcuni punti di prova. Poi l'intero tratto.
01 / ERRORI DI PERFORAZIONE E INIEZIONE
Perché la resina non arriva dove serve?
Lo schema mostra un possibile meccanismo, non il risultato di ogni iniezione. Conferma andamento della fessura e comunicazione su un tratto di prova.
02 / PERFORAZIONE CORRETTA · DISPOSIZIONE ALTERNATA
Inizia con l'obiettivo al 50% dello spessore.

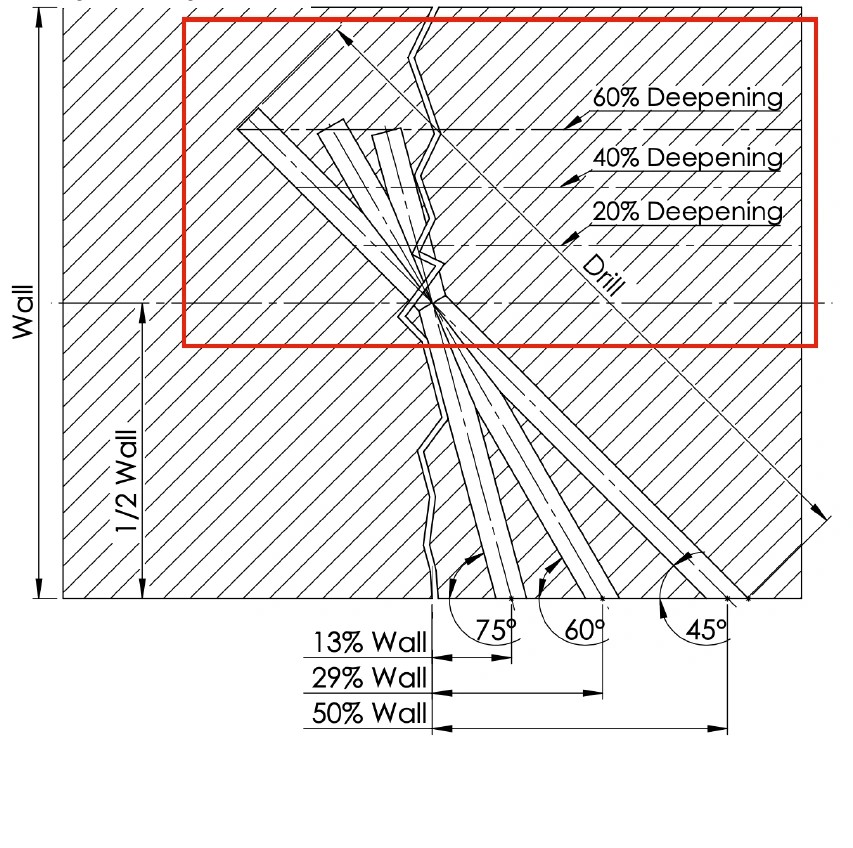

In questo esempio miriamo al centro della sezione, oltre la gomma del packer. Sposta l'obiettivo al 40% o al 30% e osserva la variazione della geometria.

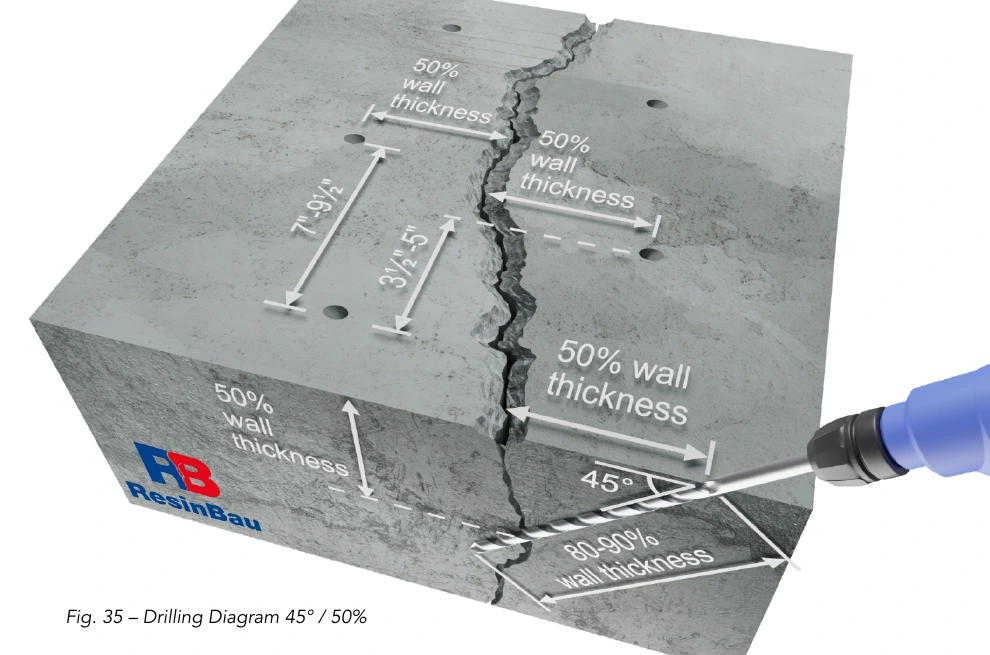

Disegni dalle istruzioni e dal catalogo Resinbau. Le dimensioni originali sono esempi geometrici; conferma l'interasse con una prova di comunicazione.
Interasse: packer successivo e stesso lato

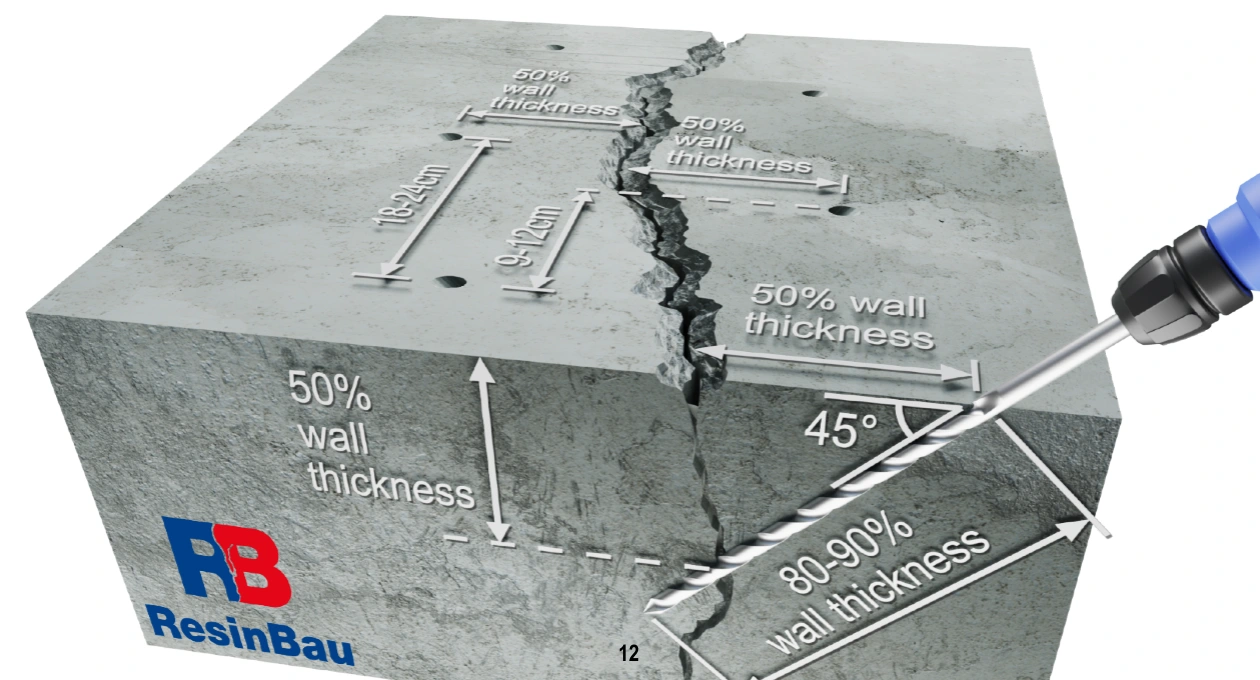

Tutti i punti sono alternati. Misuriamo le distanze lungo la fessura, non in diagonale tra le teste.
Nessun passaggio al packer successivo? Verifica libertà del passaggio e intersezione della fessura. Se il sistema è libero, riduci l'interasse e ripeti la prova. Una fessura più stretta e una maggiore viscosità possono limitare il raggio del flusso.
12,5 cm è un esempio, non una garanzia di comunicazione. Il calcolatore mostra la geometria, non prevede il flusso della resina.
03 / FESSURA IN TRE DIMENSIONI
Una fessura lunga non è necessariamente profonda ovunque.

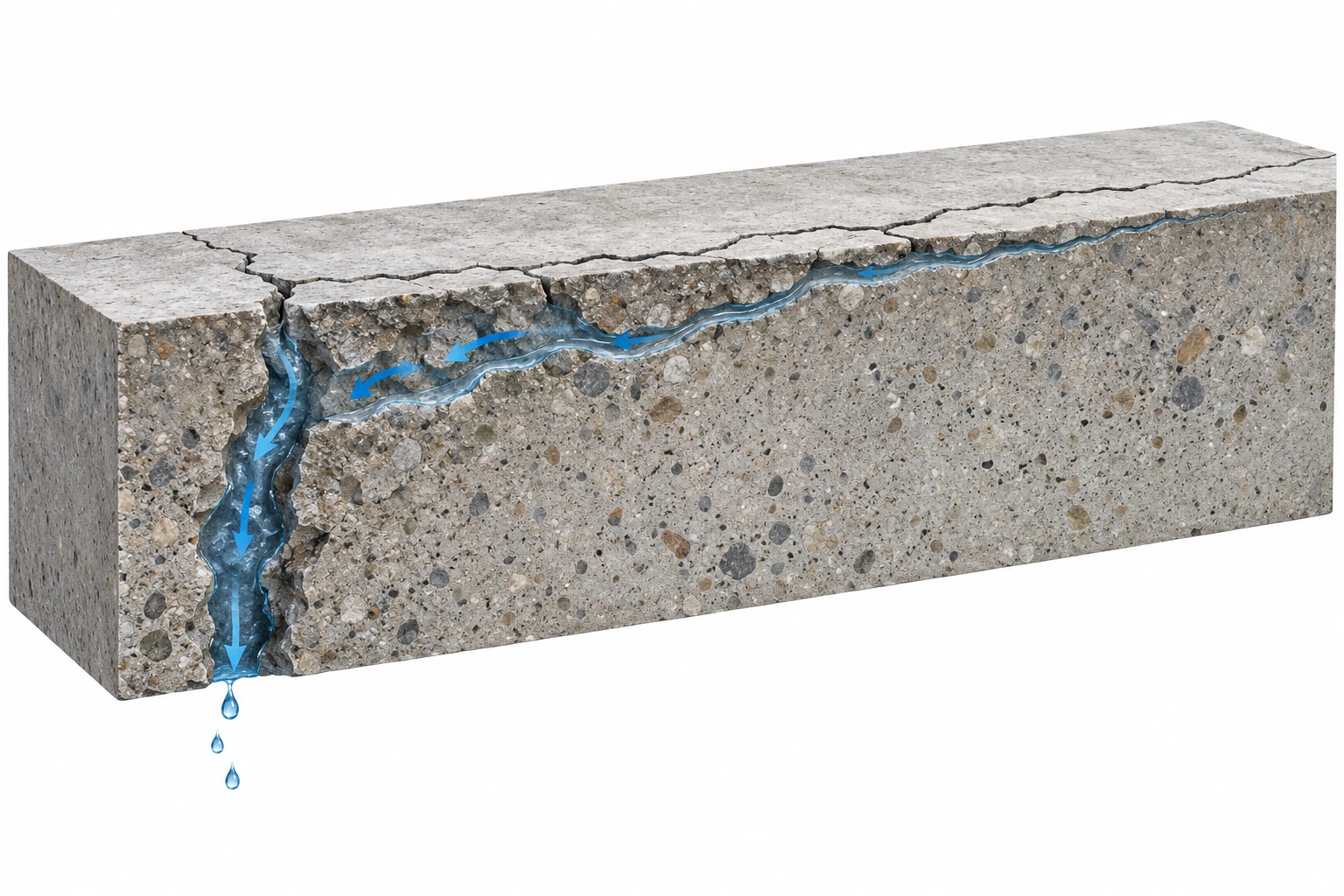

La fessura può attraversare l'intero elemento in un punto e terminare più superficialmente in un altro. Ad esempio: la traccia è lunga 4 m, ma solo una parte attraversa l'intero spessore. L'acqua può scorrere nella fessura collegata fino al tratto più profondo. Anche i fori alternati possono mancare la parte poco profonda.
Un foro mancato non descrive tutta la fessura.
Mantieni la disposizione alternata. Correggi la profondità dell'obiettivo e verifica l'intersezione con una prova.
Schema concettuale. L'alternanza non sostituisce l'analisi e la prova di comunicazione. Interasse, profondità e accesso dai due lati dipendono dalle condizioni dell'elemento.
Vedi i disegni originali Resinbau
04 / DALL'ANALISI AL CONTROLLO
Prima la prova. Poi un processo ripetibile.
Cambia fase e osserva fori, packer e percorso del materiale.
Schema della sequenza per l'iniezione di una fessura. Adatta pulizia, chiusura della faccia, pressione e tempo di iniezione integrativa a materiale, supporto e risultato della prova.
05 / INTERPRETA IL SEGNALE
Non tutte le fuoriuscite significano la stessa cosa.
06 / APPLICA IN CANTIERE
Prima alcuni punti di prova.
- Verifica la sezione. Spessore, andamento della fessura e accesso.
- Scegli insieme foro e packer. Intersezione oltre la gomma, uscita con accesso alla fessura.
- Pulisci il foro. Osserva il flusso. Il solo aumento della pressione non conferma l'intersezione.
DALL'IMMAGINE ALLE DIMENSIONI
Calcola angolo e distanza.

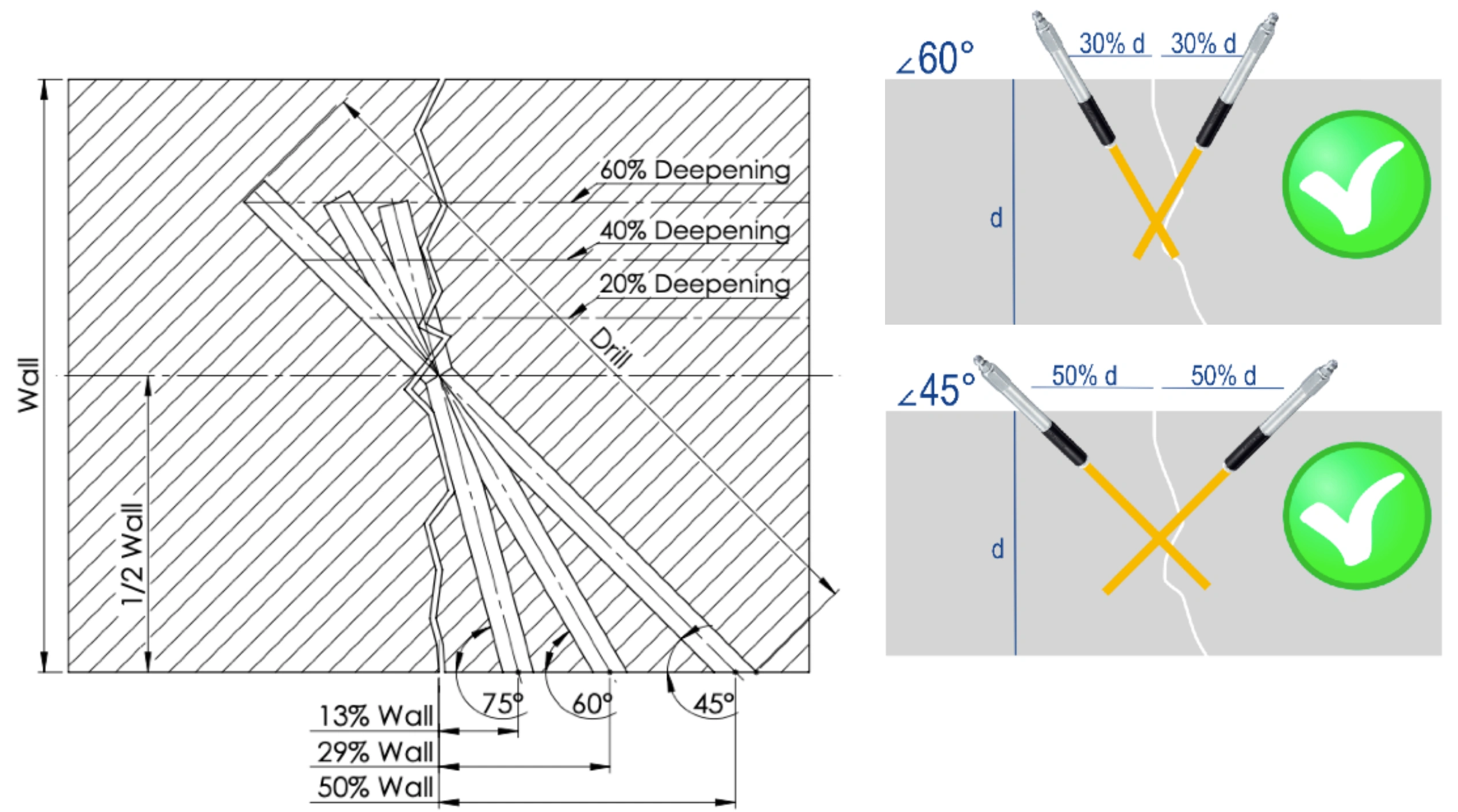

45° è una delle varianti. Il punto di intersezione dipende insieme da angolo, distanza e lunghezza del foro.
Apri il calcolatore di perforazione ↗Base tecnica e dettagli
Elaborato sulla base di «Cracking the Injection Code», PDF pp. 45–50, e della formazione dell'autore «Injection Process Control»: analisi e preparazione, controllo geometrico, osservazione e chiusura controllata del sistema. I disegni riguardano packer a espansione; non descrivono packer incollati.
La fessura nell'elemento effettivo può cambiare direzione. L'assenza di flusso può derivare anche da polvere, valvola ostruita o proprietà del materiale. Il passaggio al packer successivo conferma la comunicazione, ma non dimostra da solo il completo riempimento della sezione. Qui compressione significa trattenimento controllato del materiale nel sistema, non pressione massima. I packer si rimuovono dopo un indurimento adeguato del materiale, secondo le istruzioni del sistema. Scegli la chiusura della faccia per il sistema, lasciando i punti previsti di osservazione e sfiato.
