OBSERVA QUÉ OCURRE EN EL HORMIGÓN

Perforación: alcanzar la fisura.

Observa adónde llega el orificio y por dónde fluye la resina.
Primero varios puntos de prueba. Después todo el tramo.

Ver errores de perforación ↓ Perforación correcta ↓ Ver el proceso paso a paso ↓

01 / ERRORES DE PERFORACIÓN E INYECCIÓN

¿Por qué la resina no llega donde debe?

Sección ilustrativa · obturador expansible
× ERROR
HormigónGoma del obturadorResina →× obstáculo / ✓ vía abierta

El esquema muestra un mecanismo posible, no el resultado de cualquier inyección. Confirma el trazado de la fisura y la comunicación en un tramo de prueba.

02 / PERFORACIÓN CORRECTA · DISPOSICIÓN ALTERNADA

Empieza con un objetivo al 50% del espesor.

En este ejemplo apuntamos al centro de la sección, más allá de la goma del obturador. Cambia el objetivo al 40% o al 30% y observa el cambio de geometría.

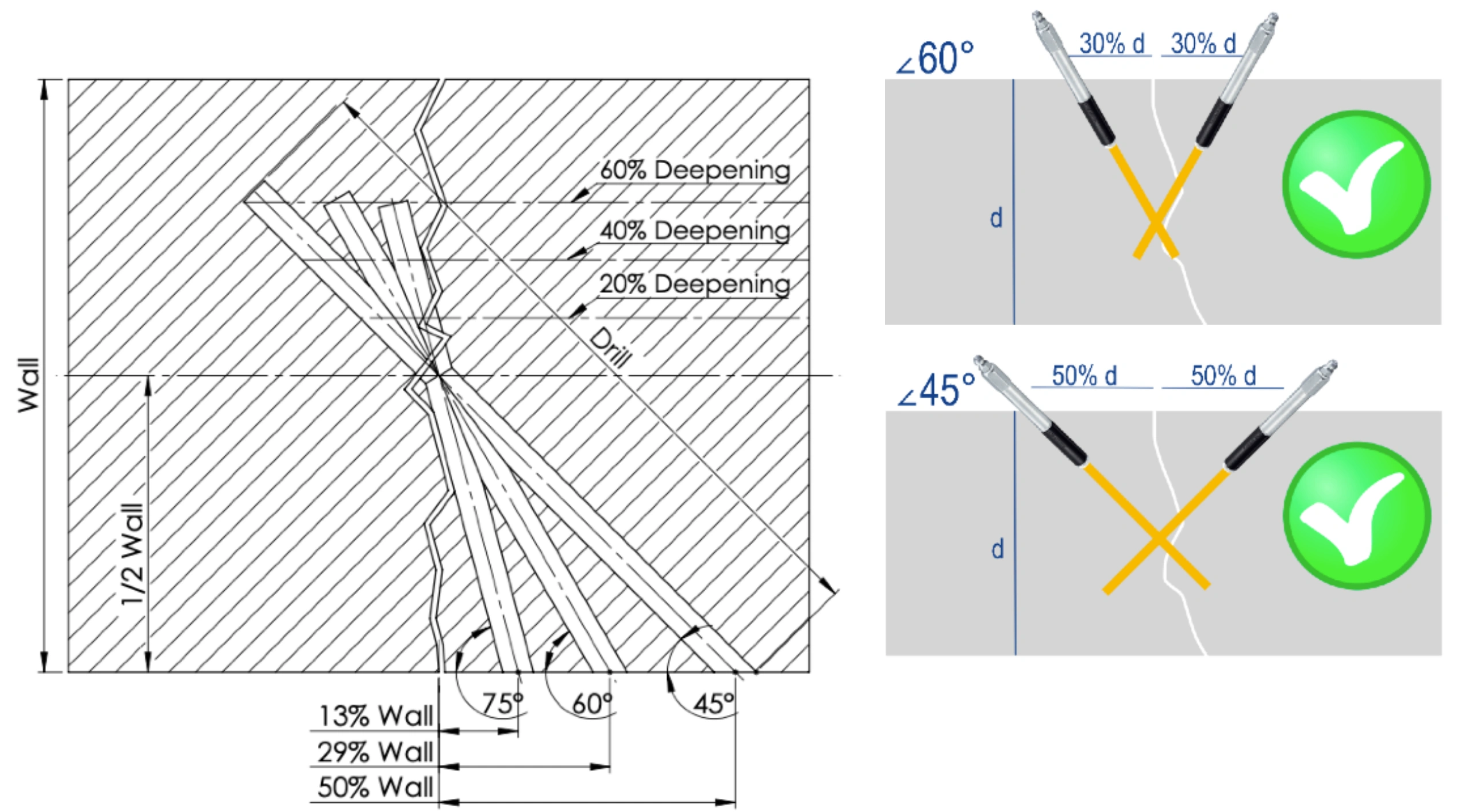

Sección: ángulo, distancia y profundidad
Sección: ángulo, distancia y profundidad · ampliar ↗

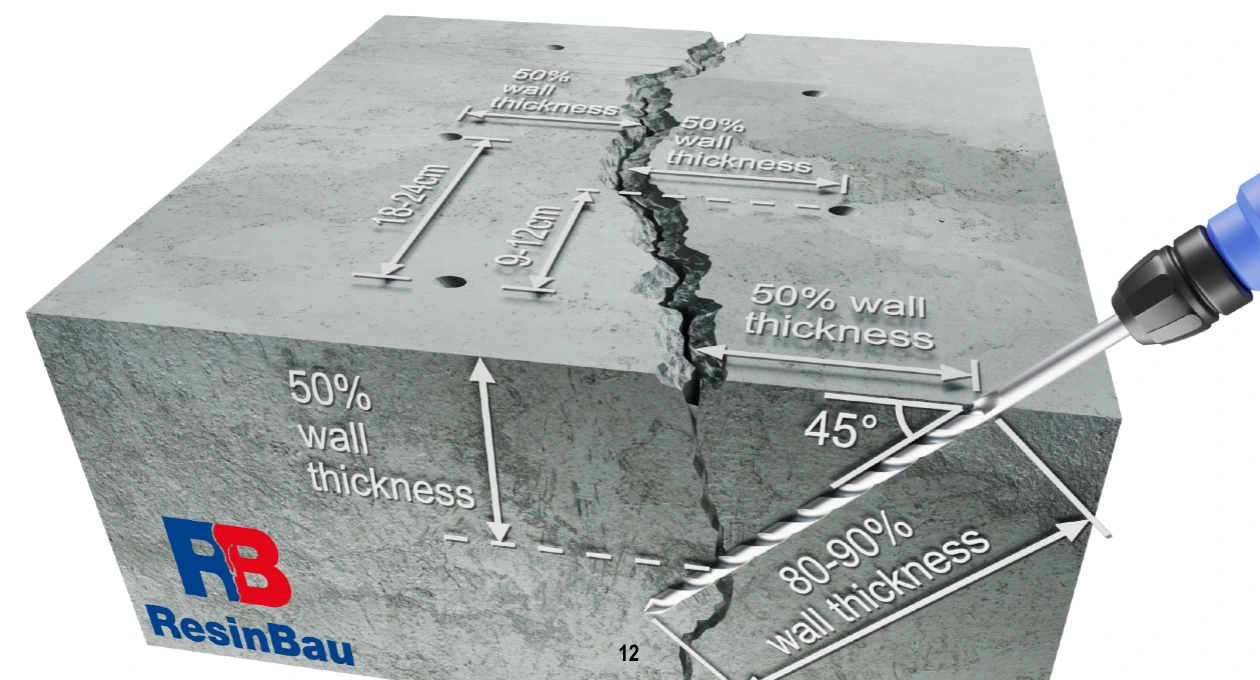

Disposición alternada: distancias en la superficie
Disposición alternada: distancias en la superficie · ampliar ↗

Dibujos de las instrucciones y del catálogo de Resinbau. Las dimensiones originales son ejemplos de geometría; confirma la separación mediante una prueba de comunicación.

Separación: obturador siguiente y mismo lado

Todos los puntos alternados. Medimos las distancias a lo largo de la fisura, no en diagonal entre cabezas.

¿No hay paso al siguiente obturador? Comprueba la ausencia de obstrucciones y la intersección con la fisura. Si el circuito está libre, reduce la separación y repite la prueba. Una fisura más estrecha y una mayor viscosidad del material pueden limitar el alcance del flujo.

12,5 cm es un ejemplo, no una garantía de comunicación. La calculadora muestra la geometría, no predice el flujo de resina.

03 / LA FISURA EN TRES DIMENSIONES

Una fisura larga no tiene por qué ser profunda en todas partes.

La fisura puede atravesar todo el elemento en un lugar y terminar a menor profundidad en otro. Por ejemplo: la huella mide 4 m, pero solo una parte atraviesa todo el espesor. El agua puede descender por la fisura conectada hasta el tramo más profundo. Las perforaciones alternadas también pueden no alcanzar la parte superficial.

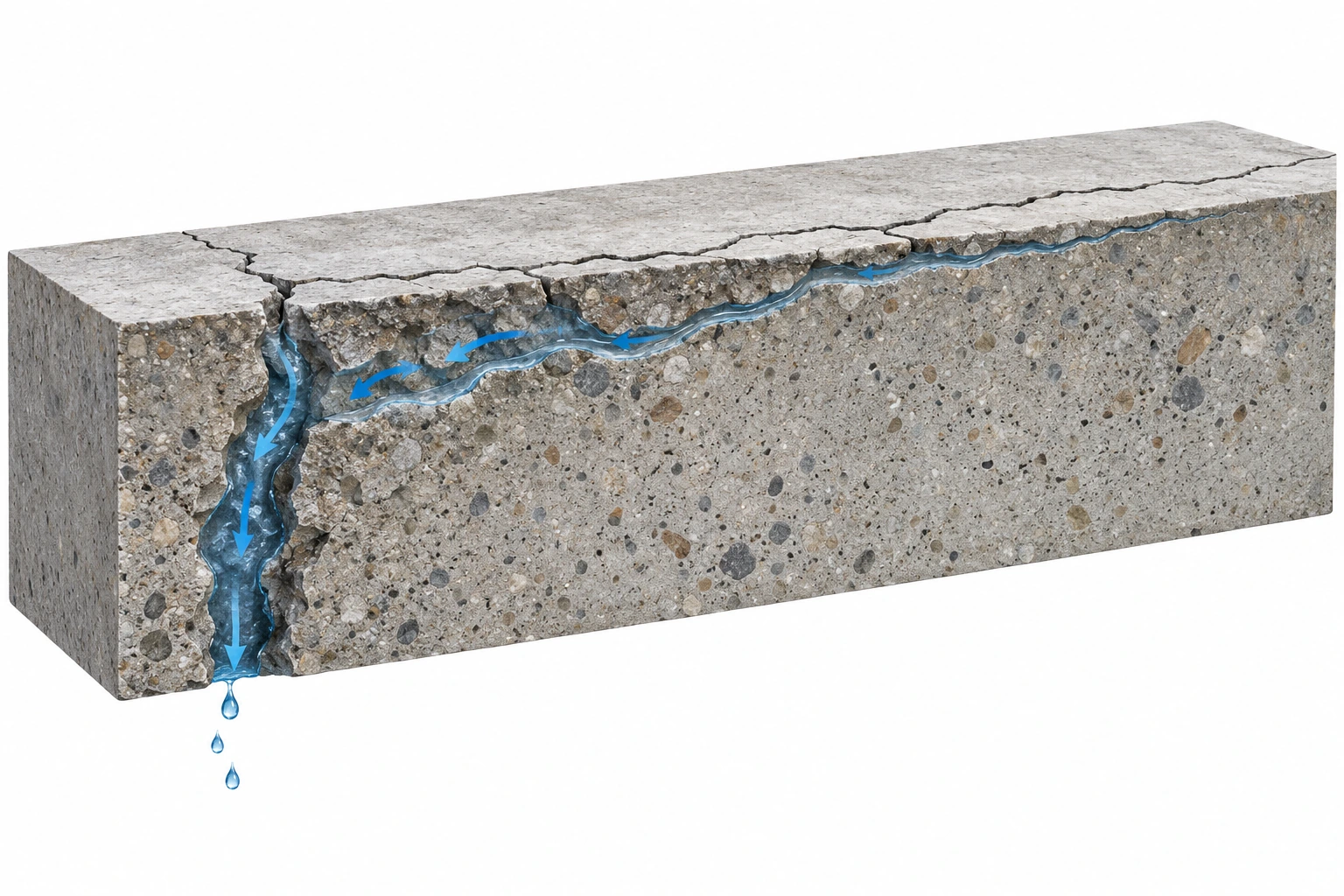

Ilustración lateral: fisura larga con tramo izquierdo profundo y parte derecha superficial; el agua desciende hasta la salida inferior
La misma fisura, distintas profundidades. A la izquierda, la fisura atraviesa el elemento. A la derecha queda hormigón sin fisurar bajo ella. Ilustración orientativa; la anchura de la fisura se ha ampliado para facilitar la lectura.

Una perforación que no alcanza la fisura no describe toda la fisura.
Mantén la disposición alternada. Ajusta la profundidad objetivo y comprueba la intersección mediante una prueba.

Esquema conceptual. La alternancia no sustituye el diagnóstico ni la prueba de comunicación. La separación, la profundidad y el acceso desde ambos lados dependen de las condiciones del elemento.

Ver dibujos originales de Resinbau

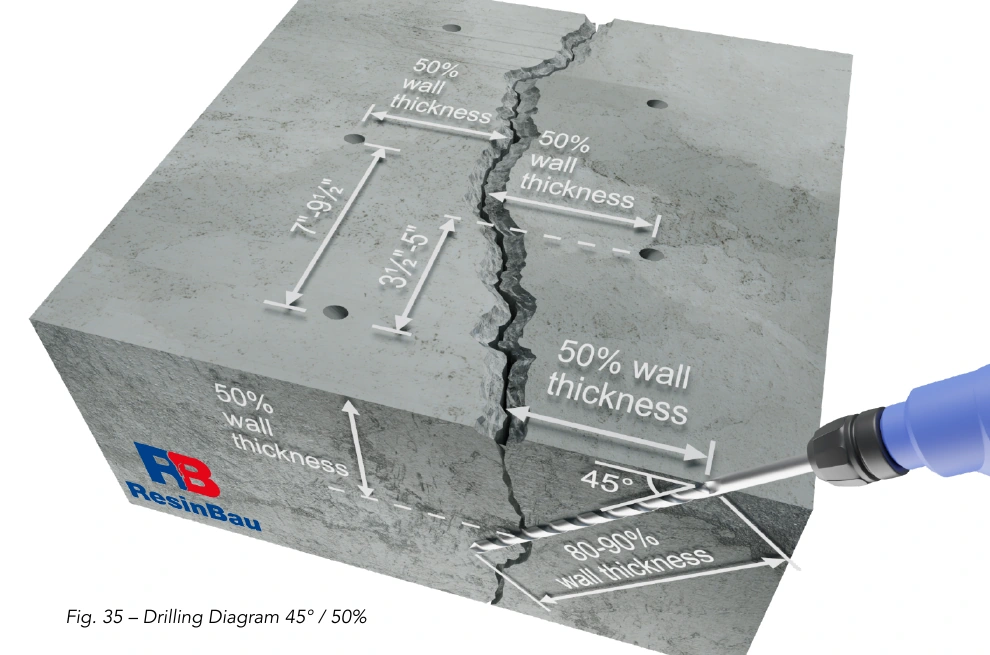

Dibujo original de Resinbau que muestra la intersección tridimensional con una fisura
Intersección con la fisura en el espacio

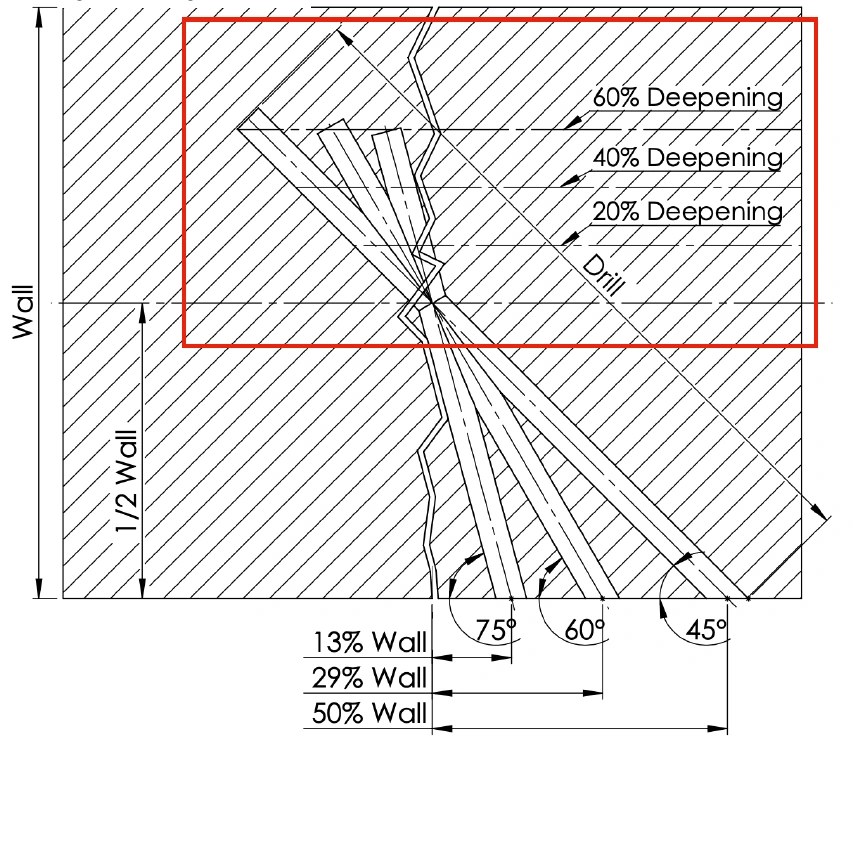

Dibujo de la relación entre ángulo de perforación y prolongación
Ángulo, objetivo y prolongación

04 / DEL DIAGNÓSTICO AL CONTROL

Primero la prueba. Después un proceso repetible.

Cambia de etapa y observa los orificios, los obturadores y el recorrido del material.

Esquema de la secuencia de inyección de una fisura. Selecciona la limpieza, el cierre superficial, la presión y el tiempo de inyección adicional según el material, el soporte y el resultado de la prueba.

05 / INTERPRETA LA SEÑAL

No todas las salidas significan lo mismo.

06 / APLÍCALO EN OBRA

Primero varios puntos de prueba.

  1. Comprueba la sección. Espesor, trazado de la fisura y acceso.
  2. Selecciona conjuntamente el orificio y el obturador. Intersección más allá de la goma, salida con acceso a la fisura.
  3. Limpia el orificio. Observa el flujo. El aumento de presión por sí solo no confirma la intersección.

DEL DIBUJO A LAS DIMENSIONES

Calcula el ángulo y la distancia.

45° es una de las variantes. El ángulo, la distancia y la longitud del orificio determinan conjuntamente el punto de intersección.

Abrir calculadora de perforación ↗
Base técnica y detalles

Elaborado a partir de «Cracking the Injection Code», PDF pp. 45–50, y la formación del autor «Injection Process Control»: diagnóstico y preparación, control geométrico, observación y cierre controlado del circuito. Los dibujos corresponden a obturadores expansibles; no describen obturadores adheridos.
