SE HVA SOM SKJER I BETONGEN
Boring: treff sprekken.
Se hvor hullet ender og hvor harpiksen strømmer.
Først noen prøvepunkter. Deretter hele strekningen.
01 / BORE- OG INJEKSJONSFEIL
Hvorfor når ikke harpiksen riktig sted?
Skissen viser en mulig mekanisme, ikke resultatet av enhver injeksjon. Bekreft sprekkforløp og forbindelse på en prøvestrekning.
02 / KORREKT BORING · VEKSELVIS PLASSERING
Begynn med målpunkt ved 50% av tykkelsen.

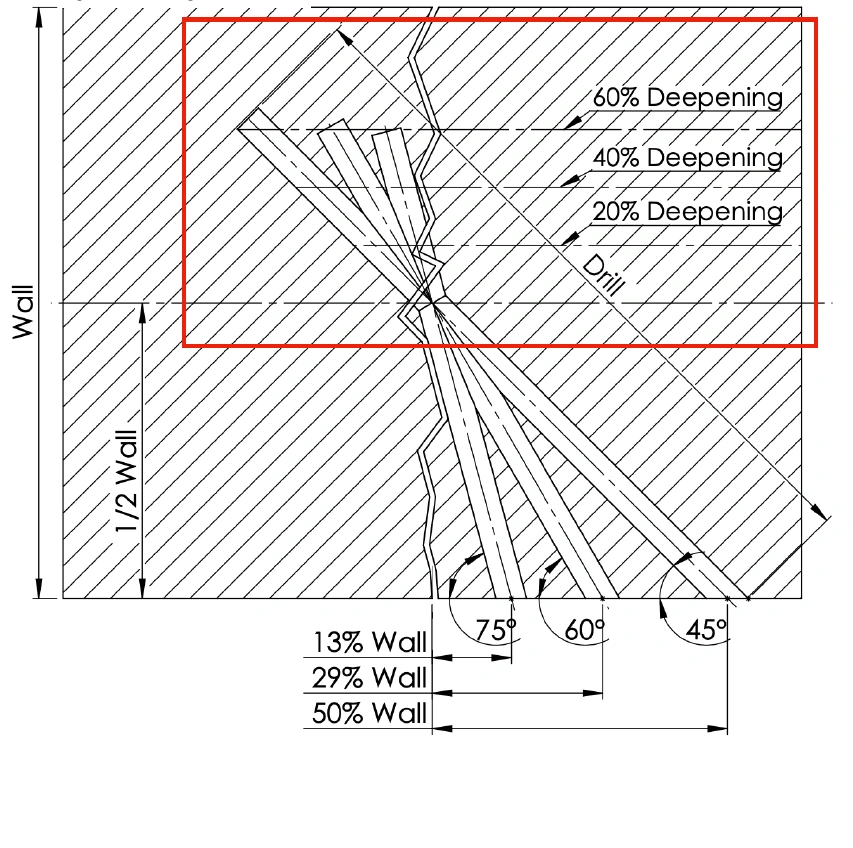

Her sikter vi mot midten av tverrsnittet, bak pakergummien. Endre målet til 40% eller 30% og se geometriendringen.

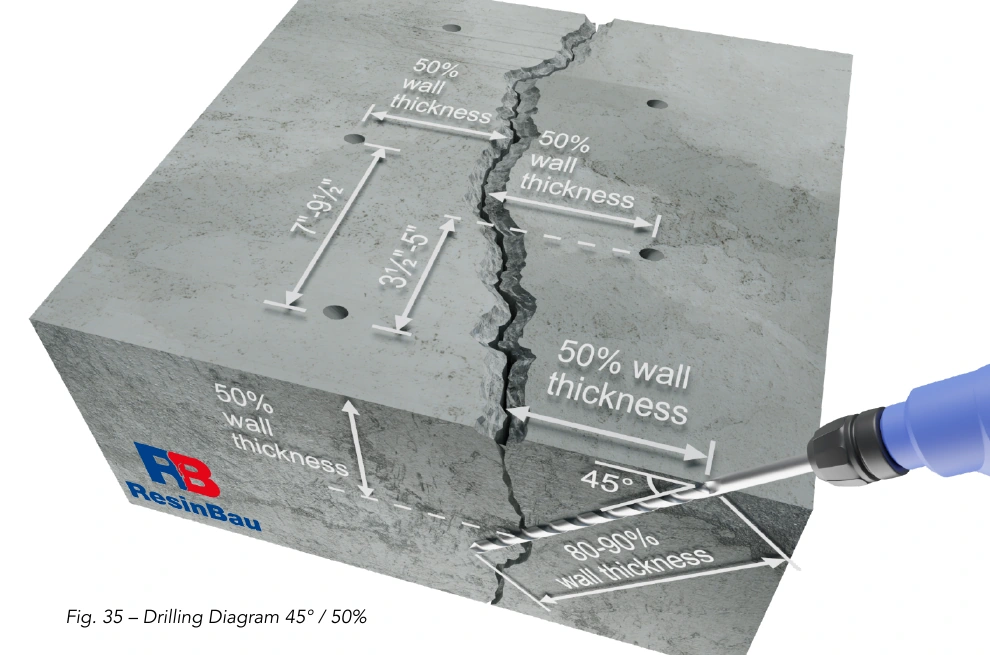

Tegninger fra Resinbaus veiledning og katalog. Kildemålene er geometrieksempler; bekreft avstanden gjennom forbindelsesprøve.

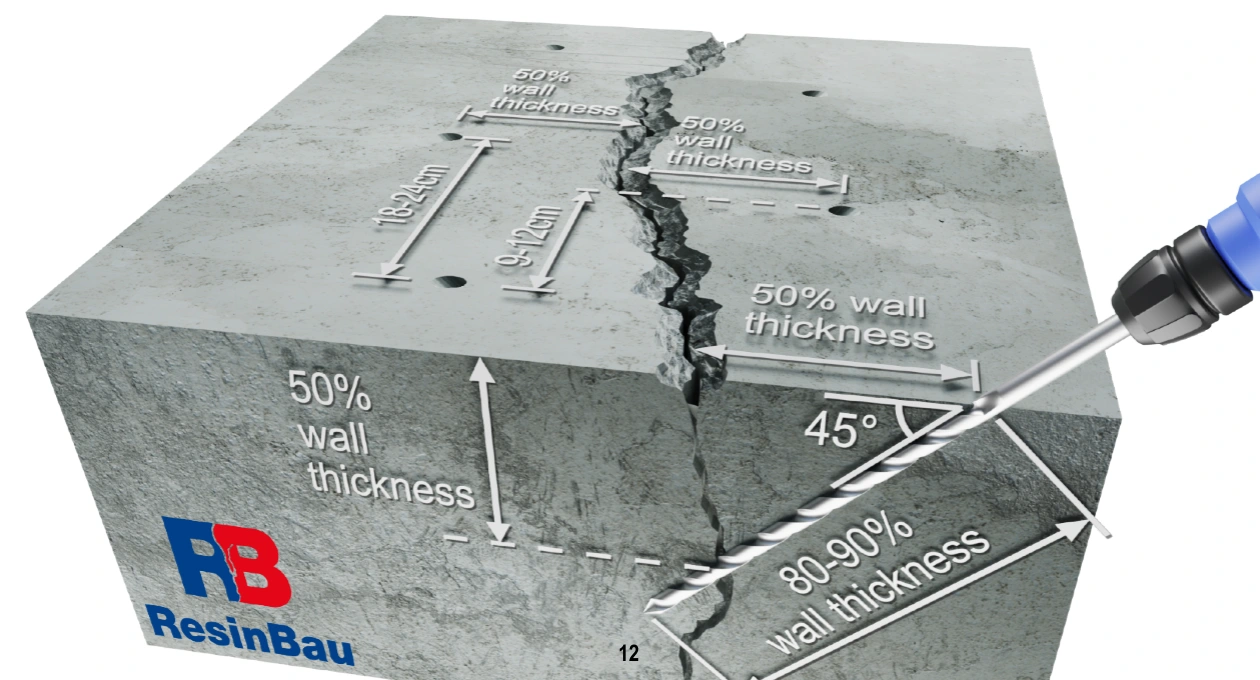

Avstand: neste paker og samme side
Alle punkter plasseres vekselvis. Avstander måles langs sprekken, ikke diagonalt mellom pakerhodene.
Ingen gjennomgang til neste paker? Kontroller fri passasje og treff i sprekken. Hvis systemet er åpent, reduser avstanden og gjenta prøven. Smalere sprekk og høyere viskositet kan begrense strømningsrekkevidden.
12,5 cm er et eksempel, ingen forbindelsesgaranti. Kalkulatoren viser geometri, ikke forventet harpiksstrøm.
03 / SPREKKEN I TRE DIMENSJONER
En lang sprekk er ikke nødvendigvis dyp overalt.

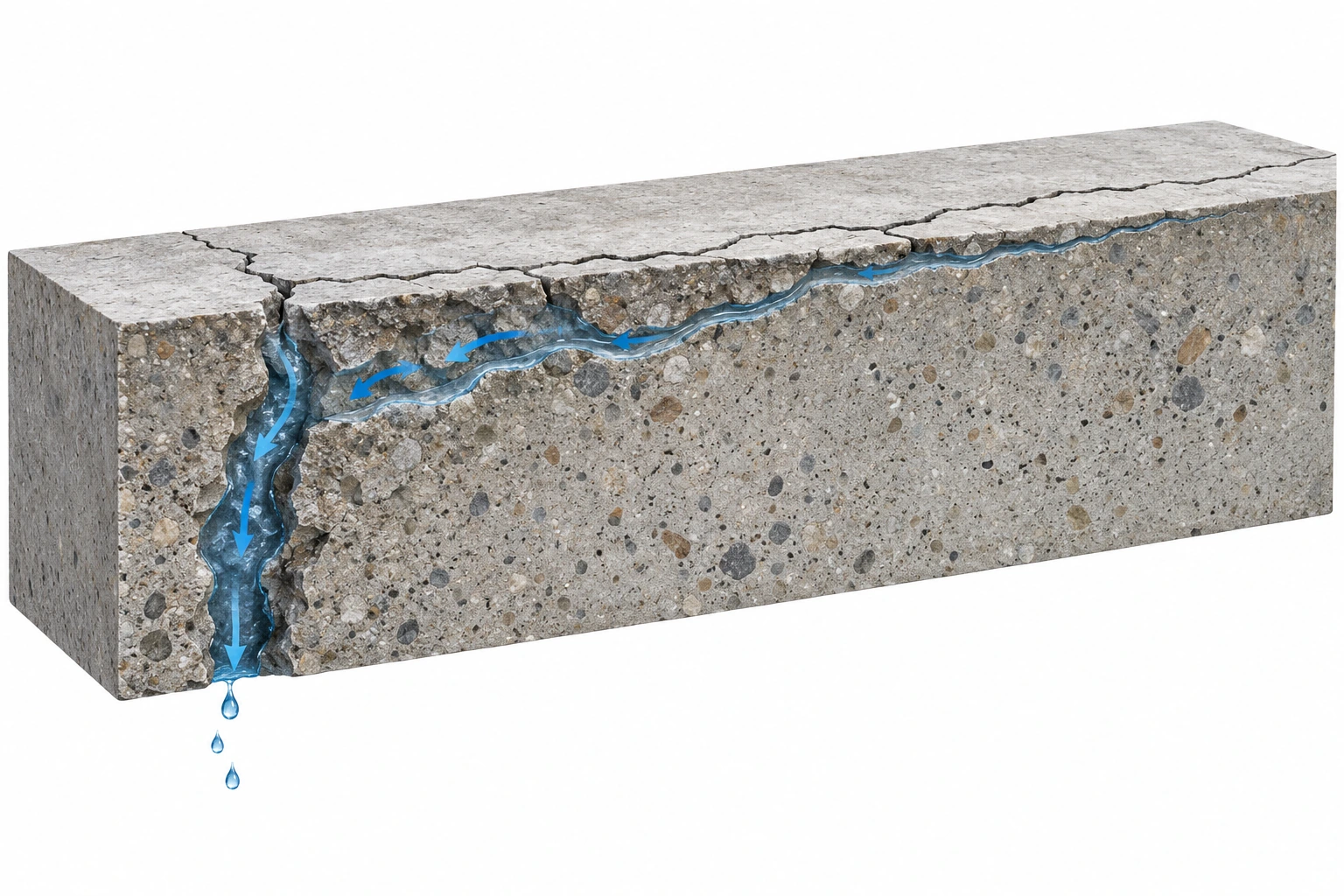

Sprekken kan gå gjennom elementet ett sted og slutte grunnere et annet. Eksempel: sporet er 4 m, men bare en del går gjennom hele tykkelsen. Vann kan renne i den sammenhengende sprekken mot den dypere delen. Også vekselvise hull kan bomme på den grunne delen.
Et bomhull beskriver ikke hele sprekken.
Behold vekselvis plassering. Juster måldybden og kontroller treff ved prøve.
Prinsippskisse. Vekselvis plassering erstatter ikke kartlegging og forbindelsesprøve. Avstand, dybde og tilgang fra begge sider følger elementets forhold.
Se Resinbaus originaltegninger
04 / FRA KARTLEGGING TIL KONTROLL
Prøve først. Deretter en gjentakbar prosess.
Bytt trinn og observer hull, pakere og materialvei.
Rekkefølgeskisse for sprekkinjeksjon. Tilpass rengjøring, overflateforsegling, trykk og etterpressingstid til materiale, underlag og prøveresultat.
05 / TOLK SIGNALET
Ikke all utstrømning betyr det samme.
06 / BRUK PÅ BYGGEPLASSEN
Først noen prøvepunkter.
- Kontroller tverrsnittet. Tykkelse, sprekkforløp og tilgang.
- Velg borehull og paker sammen. Skjæringspunkt bak gummien, utløp med tilgang til sprekken.
- Rengjør hullet. Observer strømningen. Trykkøkning alene bekrefter ikke treff.
FRA ILLUSTRASJON TIL MÅL

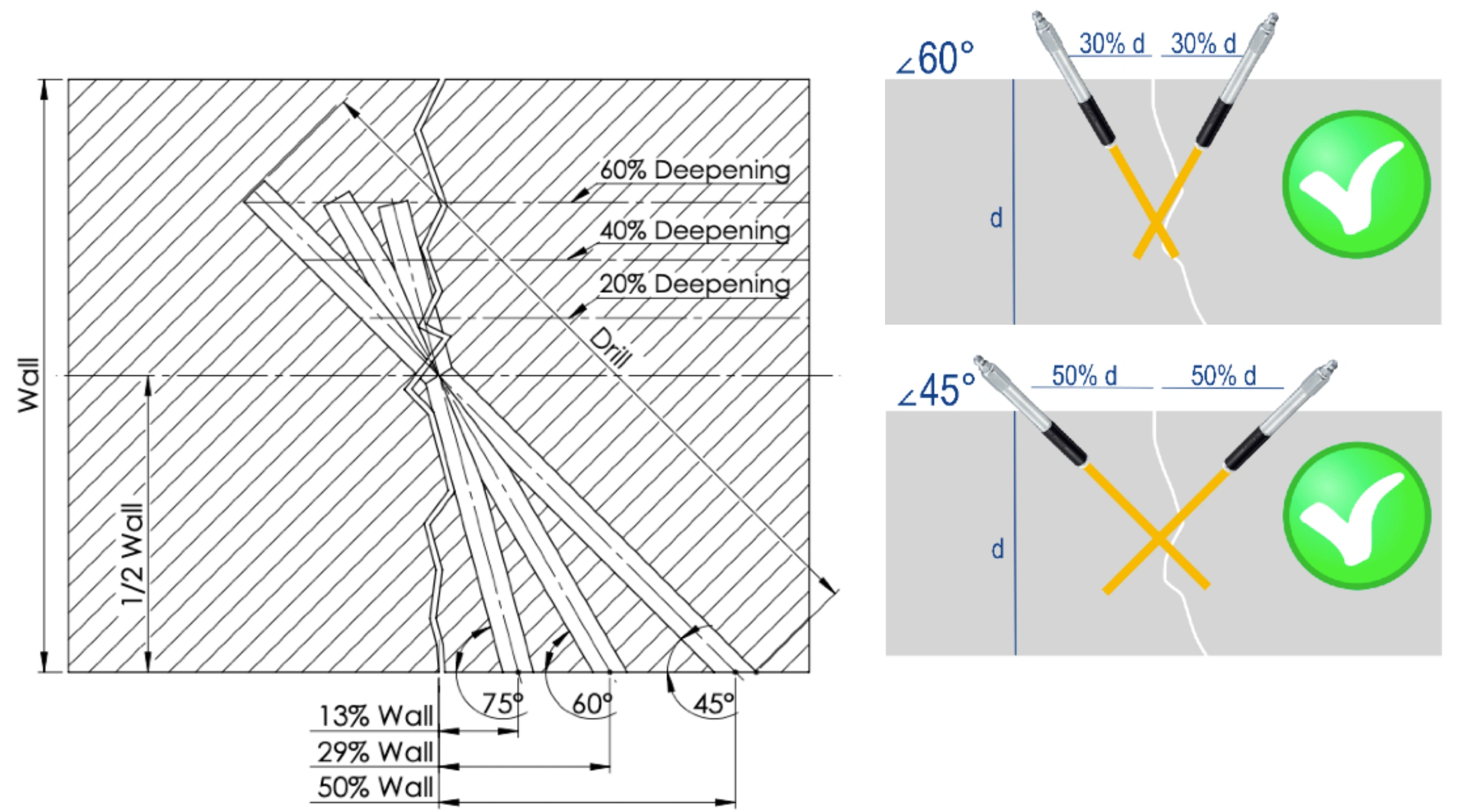

Beregn vinkel og avstand.
45° er ett alternativ. Vinkel, avstand og borelengde bestemmer skjæringspunktet sammen.
Åpne borekalkulatoren ↗Teknisk grunnlag og detaljer
Utarbeidet fra «Cracking the Injection Code», PDF s. 45–50, og forfatterens kurs «Injection Process Control»: kartlegging og klargjøring, geometrikontroll, observasjon og kontrollert systemlukking. Tegningene gjelder ekspansjonspakere, ikke limpakere.
Sprekken kan endre retning i det faktiske elementet. Manglende strømning kan også skyldes støv, tett ventil eller materialegenskaper. Gjennomgang til neste paker bekrefter forbindelse, men ikke alene full tverrsnittsfylling. Kompresjon betyr her kontrollert tilbakeholding av materiale i systemet, ikke maksimalt trykk. Pakere fjernes etter egnet herding i henhold til systemveiledningen. Velg overflateforsegling etter systemet og behold planlagte observasjons- og luftepunkter.
