ВИЖТЕ КАКВО СЕ СЛУЧВА В БЕТОНА
Пробиване: достигане на пукнатината.
Вижте къде достига отворът и откъде тече смолата.
Първо няколко пробни точки. След това целият участък.
01 / ГРЕШКИ ПРИ ПРОБИВАНЕ И ИНЖЕКТИРАНЕ
Защо смолата не достига там, където трябва?
Схемата показва възможен механизъм, а не резултата от всяко инжектиране. Потвърдете хода на пукнатината и връзките в пробен участък.
02 / ПРАВИЛНО ПРОБИВАНЕ · ШАХМАТНО РАЗПОЛОЖЕНИЕ

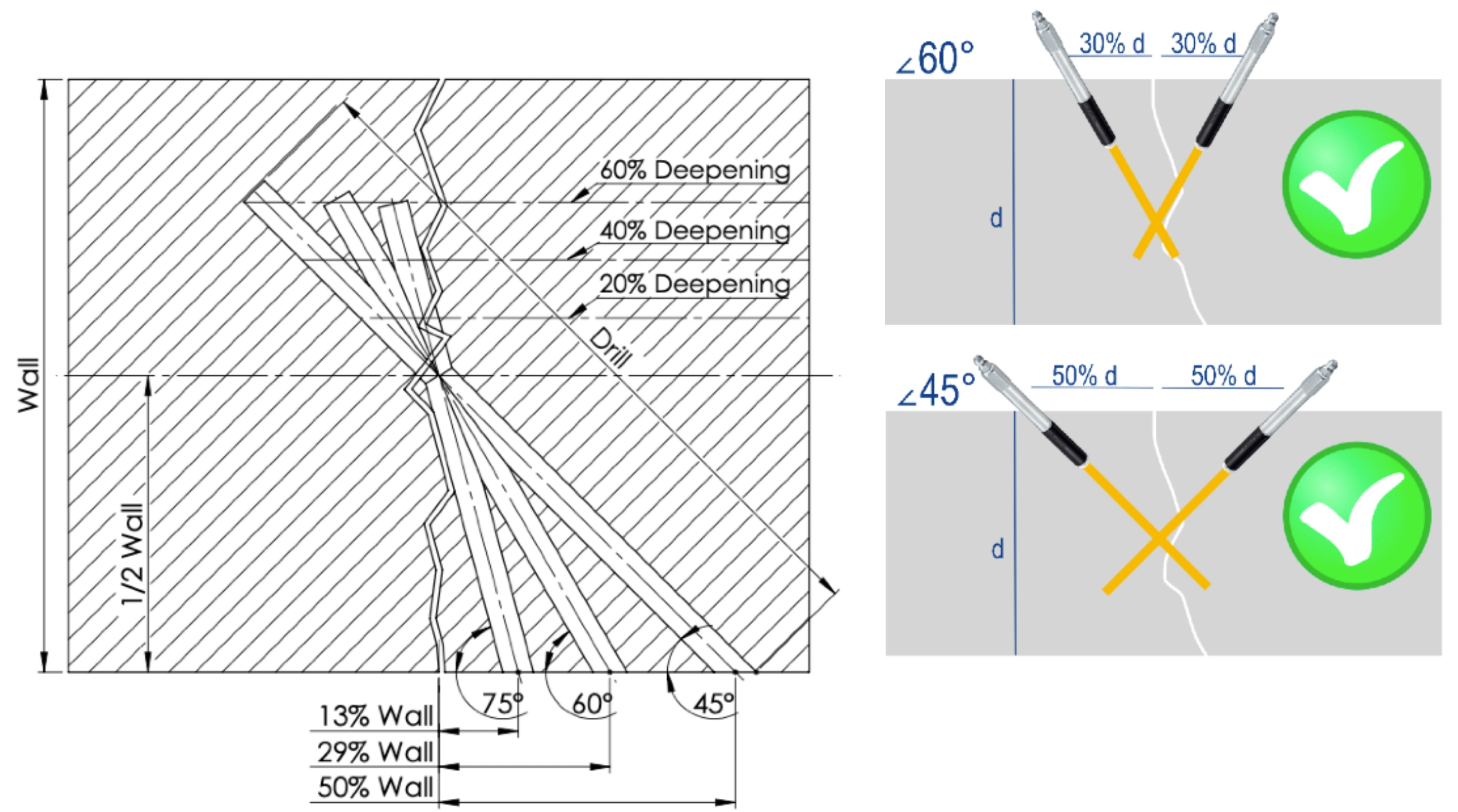

Започнете с цел на 50% от дебелината.
В този пример се целим в средата на разреза, зад гумата на пакера. Променете целта на 40% или 30% и вижте промяната на геометрията.

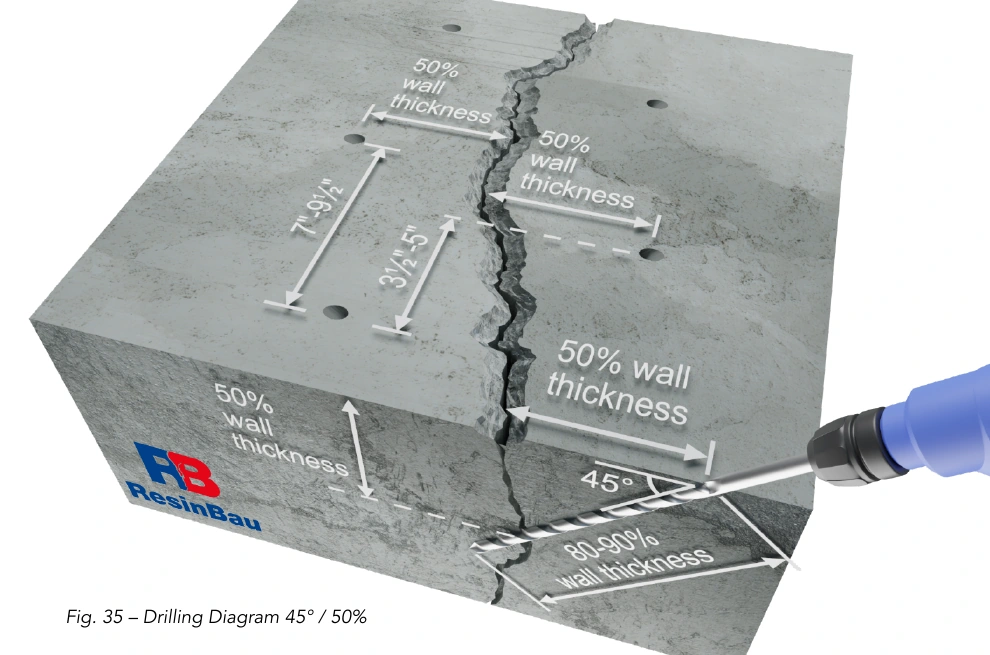

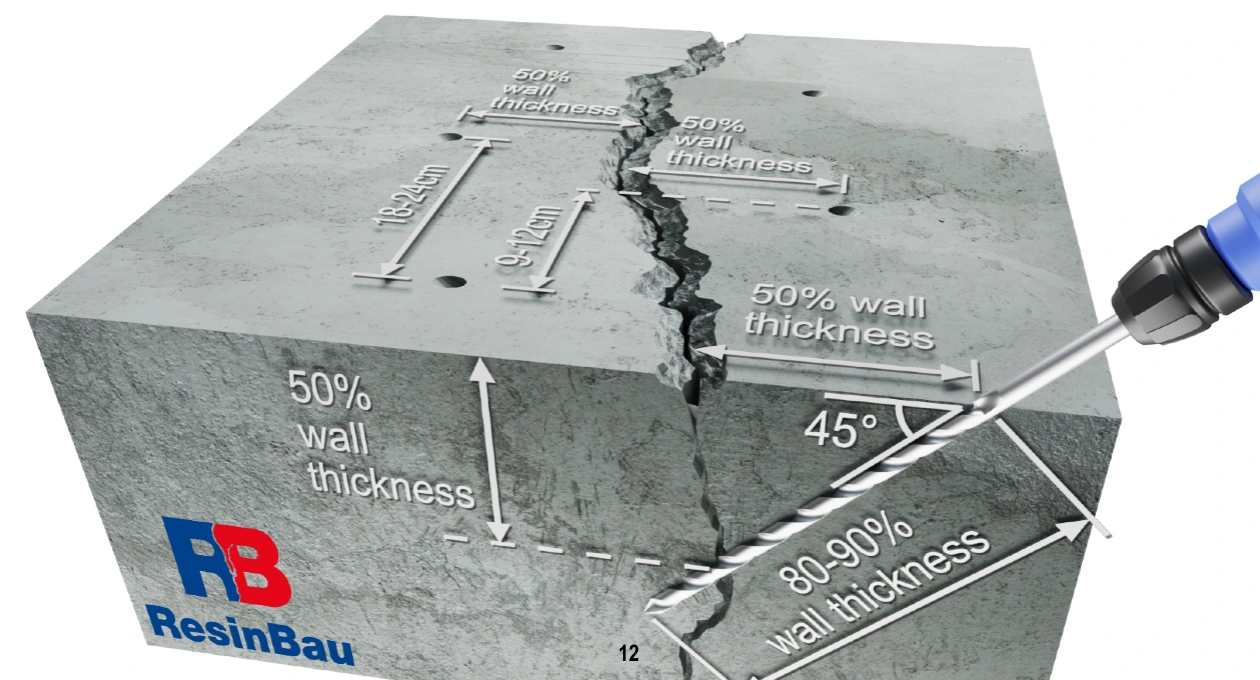

Чертежи от инструкцията и каталога на Resinbau. Изходните размери са примери за геометрия; потвърдете разстоянията с изпитване на връзката.
Разстояния: следващ пакер и същата страна
Всички точки са разположени шахматно. Измерваме разстоянията по дължината на пукнатината, а не по диагонала между главите.
Няма преминаване към следващия пакер? Проверете проходимостта и достигането на пукнатината. Ако системата е проходима, намалете разстоянието и повторете изпитването. По-тясната пукнатина и по-високият вискозитет на материала могат да ограничат обхвата на протичане.
12,5 cm е пример, а не гаранция за връзка. Калкулаторът показва геометрията, не предвижда протичането на смолата.
03 / ПУКНАТИНАТА В ТРИ ИЗМЕРЕНИЯ

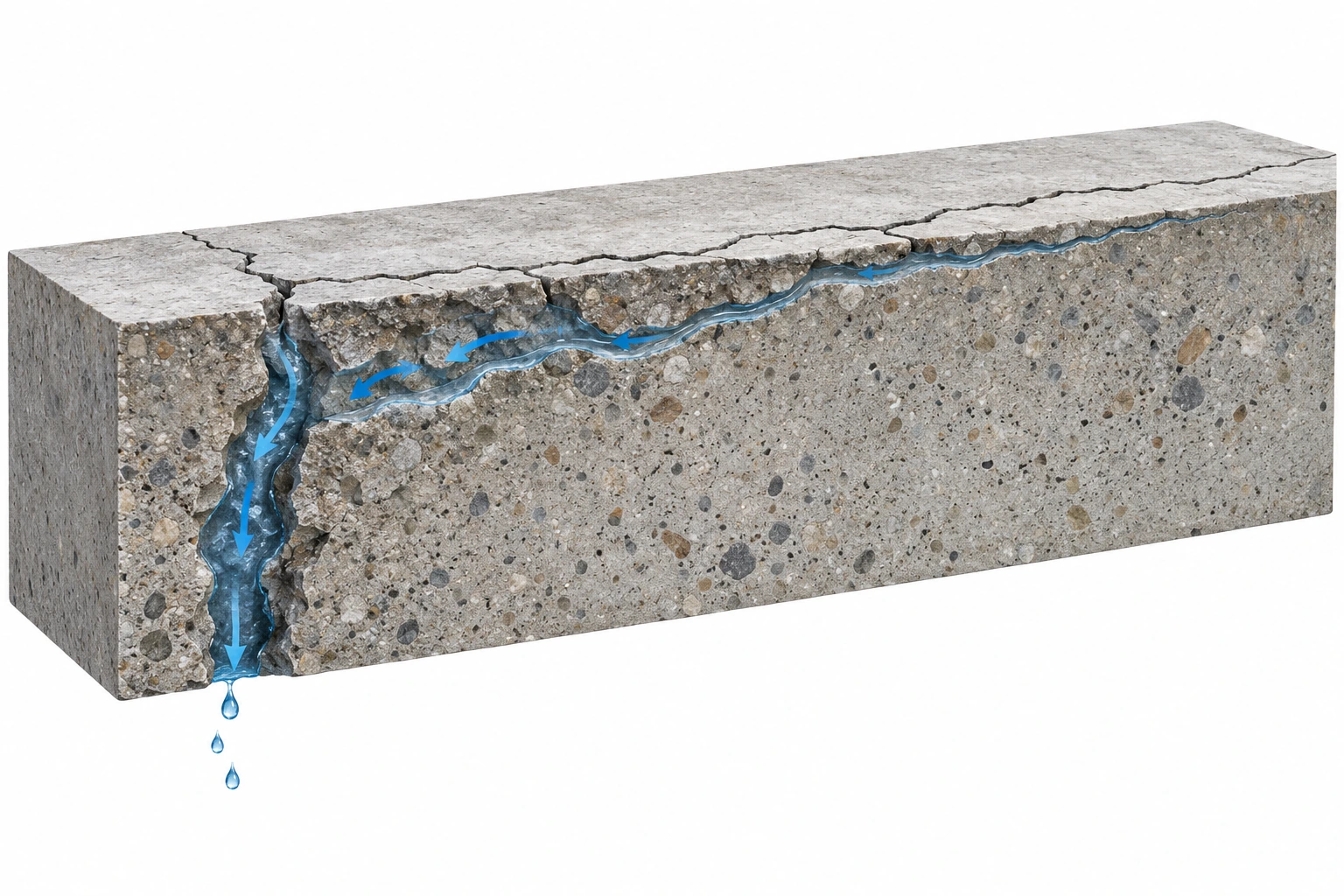

Дългата пукнатина не е задължително дълбока навсякъде.
Пукнатината може да преминава през целия елемент на едно място и да завършва по-плитко на друго. Например: следата е 4 m, но само част преминава през цялата дебелина. Водата може да се стича в свързаната пукнатина към по-дълбокия участък. Шахматните пробиви също могат да пропуснат плитката част.
Пропусналият пробив не описва цялата пукнатина.
Запазете шахматното разположение. Коригирайте дълбочината на целта и проверете достигането с изпитване.
Принципна схема. Шахматното разположение не заменя обследването и изпитването на връзката. Разстоянията, дълбочината и достъпът от двете страни следват от условията на елемента.
Вижте изходните чертежи на Resinbau
04 / ОТ ОБСЛЕДВАНЕТО ДО КОНТРОЛА
Първо изпитване. След това повторяем процес.
Превключете етапа и наблюдавайте отворите, пакерите и пътя на материала.
Схема на последователността за инжектиране на пукнатина. Изберете почистването, запечатването на повърхността, налягането и времето за допълнително нагнетяване според материала, основата и резултата от изпитването.
05 / РАЗЧЕТЕТЕ СИГНАЛА
Не всяко изтичане означава едно и също.
06 / ПРИЛОЖЕТЕ НА СТРОИТЕЛНАТА ПЛОЩАДКА
Първо няколко пробни точки.
- Проверете разреза. Дебелина, ход на пукнатината и достъп.
- Изберете отвора и пакера заедно. Пресичане отвъд гумата, изход с достъп до пукнатината.
- Почистете отвора. Наблюдавайте протичането. Самото повишаване на налягането не потвърждава достигането.
ОТ ИЛЮСТРАЦИЯТА КЪМ РАЗМЕРИТЕ
Изчислете ъгъла и отстоянието.

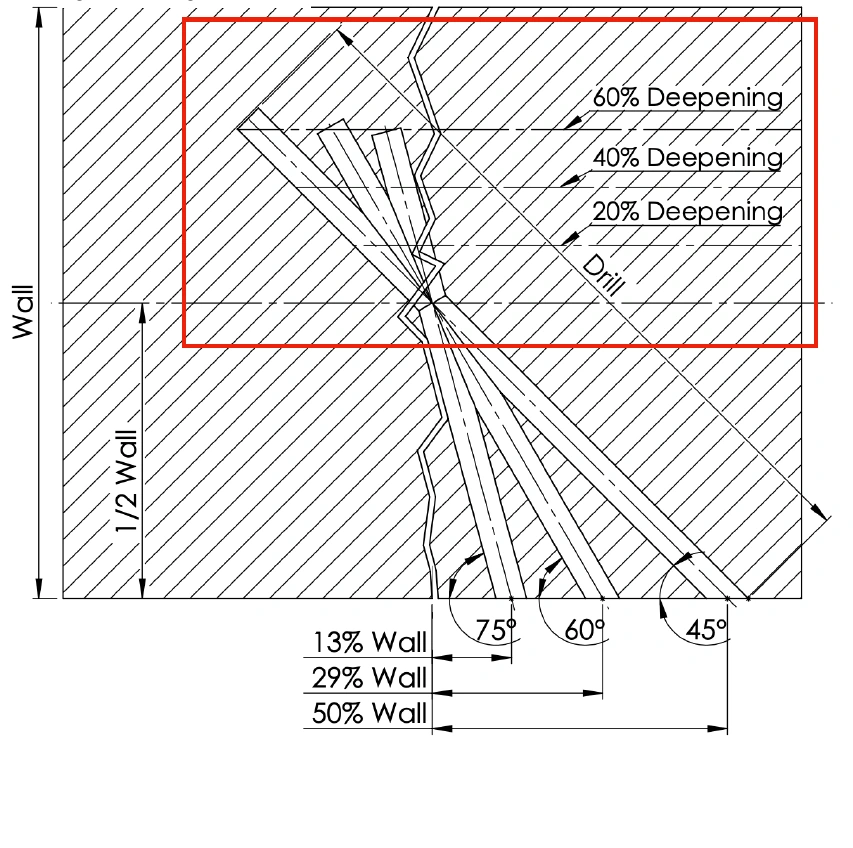

45° е един от вариантите. Мястото на пресичане се определя съвместно от ъгъла, отстоянието и дължината на отвора.
Отворете калкулатора за пробиване ↗Техническа основа и подробности
Разработено въз основа на „Cracking the Injection Code“, PDF стр. 45–50, и обучението на автора „Injection Process Control“: обследване и подготовка, контрол на геометрията, наблюдение и контролирано затваряне на системата. Чертежите се отнасят за разпъващи пакери; те не описват залепващи пакери.
Пукнатината в действителен елемент може да променя посоката си. Липсата на протичане може да се дължи и на прах, запушен клапан или свойствата на материала. Преминаването към следващия пакер потвърждава връзката, но само по себе си не доказва пълното запълване на разреза. Тук компресията означава контролирано задържане на материала в системата, а не максимално налягане. Пакерите се отстраняват след достатъчно втвърдяване на материала съгласно инструкцията на системата. Изберете запечатването на повърхността според системата, като оставите планираните точки за наблюдение и обезвъздушаване.
