SHIKONI ÇFARË NDODH NË BETON
Shpimi: kapja e plasaritjes.
Shikoni ku arrin vrima dhe nga rrjedh rrëshira.
Fillimisht disa pika prove. Pastaj i gjithë seksioni.
01 / GABIMET E SHPIMIT DHE INJEKTIMIT
Pse rrëshira nuk arrin aty ku duhet?
Skema tregon një mekanizëm të mundshëm, jo rezultatin e çdo injektimi. Konfirmoni ecurinë e plasaritjes dhe komunikimin në një seksion prove.

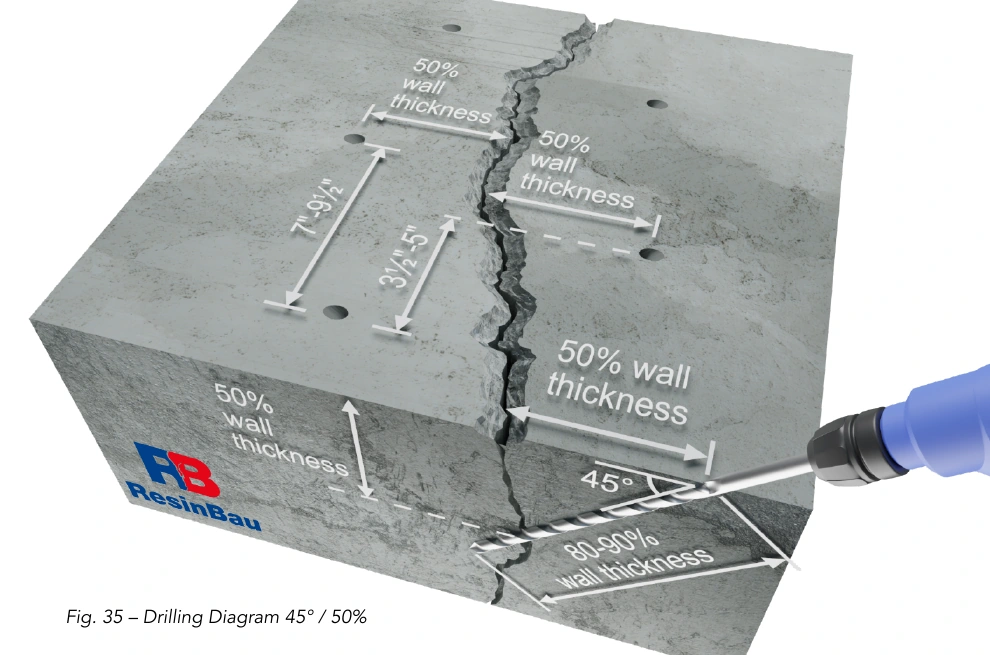

02 / SHPIMI I SAKTË · KONFIGURIMI I ALTERNUAR
Filloni me objektivin në 50% të trashësisë.
Në këtë shembull synojmë mesin e prerjes, pas gomës së pakerit. Ndryshojeni objektivin në 40% ose 30% dhe shikoni ndryshimin e gjeometrisë.
Vizatime nga udhëzimet dhe katalogu Resinbau. Përmasat burimore janë shembuj gjeometrie; konfirmoni distancën me provë komunikimi.

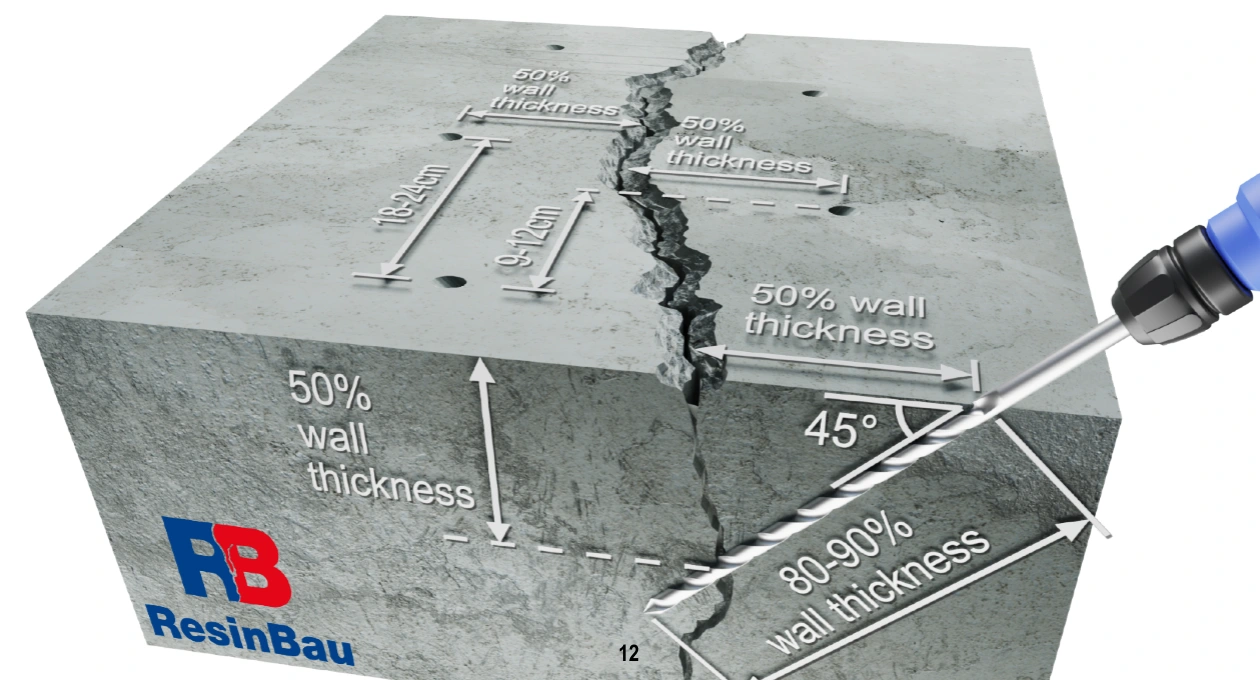

Distanca: pakeri pasues dhe e njëjta anë
Të gjitha pikat të alternuara. Distancat maten përgjatë plasaritjes, jo diagonalisht ndërmjet kokave.
Nuk ka kalim te pakeri pasues? Kontrolloni kalueshmërinë dhe kapjen e plasaritjes. Nëse sistemi është i kalueshëm, zvogëloni distancën dhe përsëritni provën. Plasaritja më e ngushtë dhe viskoziteti më i lartë i materialit mund të kufizojnë shtrirjen e rrjedhës.
12,5 cm është shembull, jo garanci komunikimi. Llogaritësi tregon gjeometrinë, nuk parashikon rrjedhën e rrëshirës.

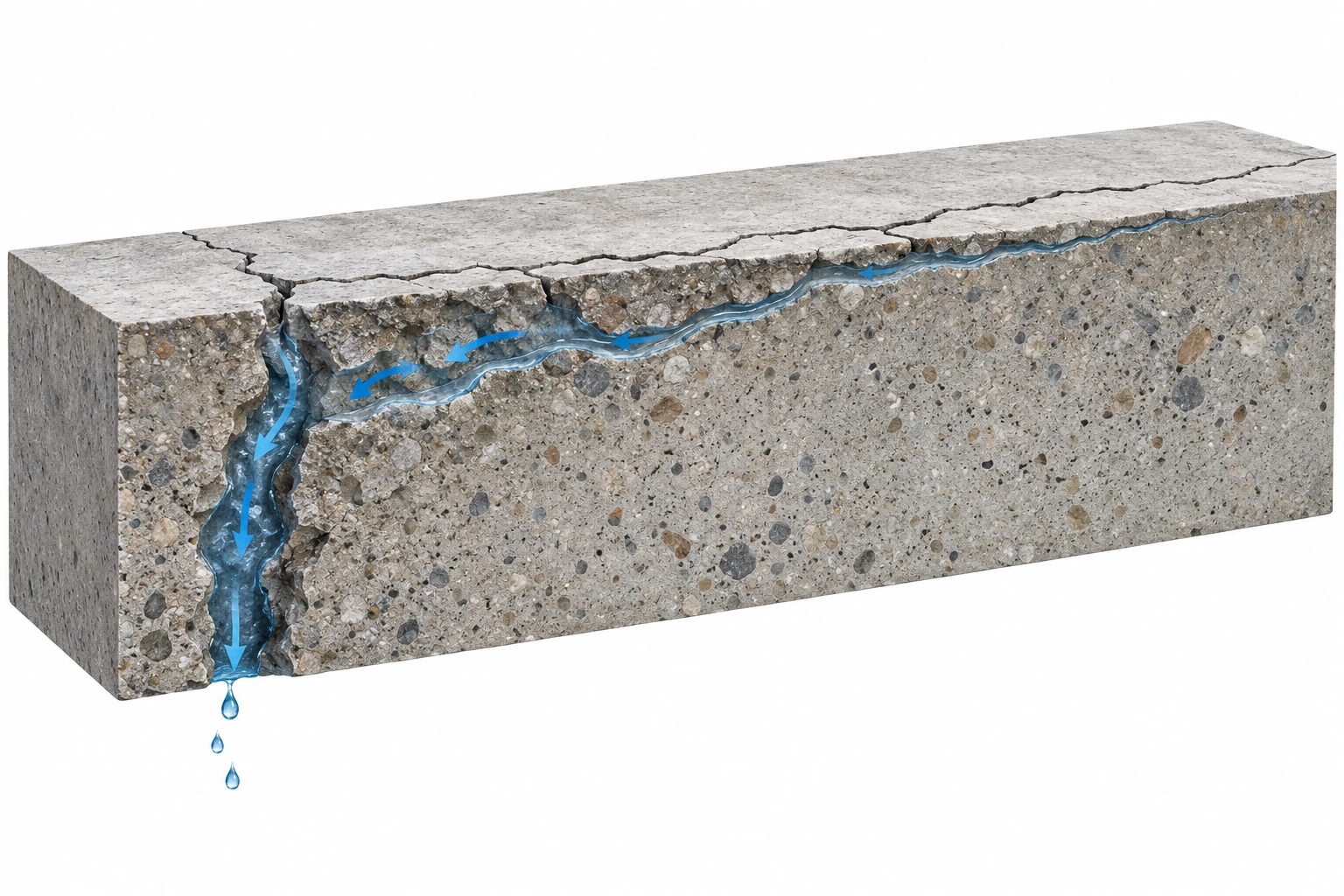

03 / PLASARITJA NË TRI PËRMASA
Plasaritja e gjatë nuk është domosdoshmërisht kudo e thellë.
Plasaritja mund të kalojë nëpër të gjithë elementin në një vend dhe të përfundojë më cekët në një tjetër. Për shembull: gjurma është 4 m, por vetëm një pjesë kalon nëpër gjithë trashësinë. Uji mund të rrjedhë përmes plasaritjes së lidhur te seksioni më i thellë. Edhe vrimat e alternuara mund ta anashkalojnë pjesën e cekët.
Vrima që nuk e kap plasaritjen nuk e përshkruan të gjithë atë.
Ruani konfigurimin e alternuar. Korrigjoni thellësinë e objektivit dhe kontrolloni kapjen me provë.
Skemë parimore. Alternimi nuk zëvendëson hetimin dhe provën e komunikimit. Distanca, thellësia dhe qasja nga të dyja anët rrjedhin nga kushtet e elementit.
Shikoni vizatimet burimore Resinbau
04 / NGA HETIMI TE KONTROLLI
Fillimisht prova. Pastaj procesi i përsëritshëm.
Ndryshoni fazën dhe vëzhgoni vrimat, pakerët dhe rrugën e materialit.
Skemë e rendit për injektimin e plasaritjes. Përshtatni pastrimin, mbylljen e faqes, presionin dhe kohën e furnizimit plotësues me materialin, nënshtresën dhe rezultatin e provës.
05 / LEXONI SINJALIN
Jo çdo dalje nënkupton të njëjtën gjë.
06 / ZBATOJENI NË KANTIER
Fillimisht disa pika prove.
- Kontrolloni prerjen. Trashësia, ecuria e plasaritjes dhe qasja.
- Zgjidhni vrimën dhe pakerin së bashku. Ndërprerja përtej gomës, dalja me qasje te plasaritja.
- Pastroni vrimën. Vëzhgoni rrjedhën. Vetëm rritja e presionit nuk konfirmon kapjen.

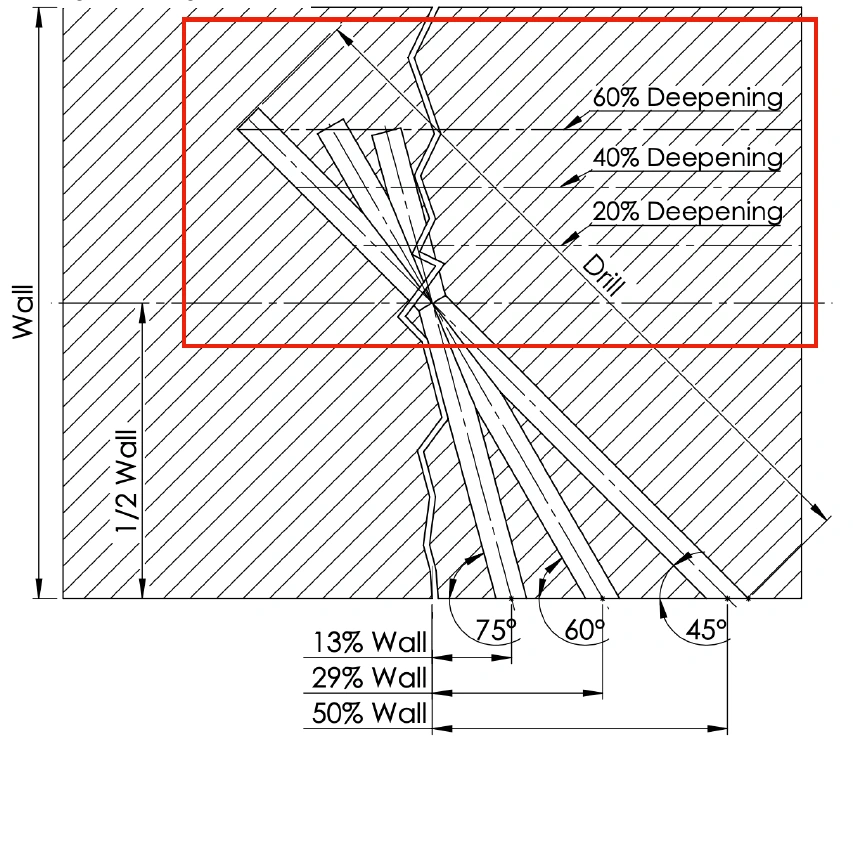

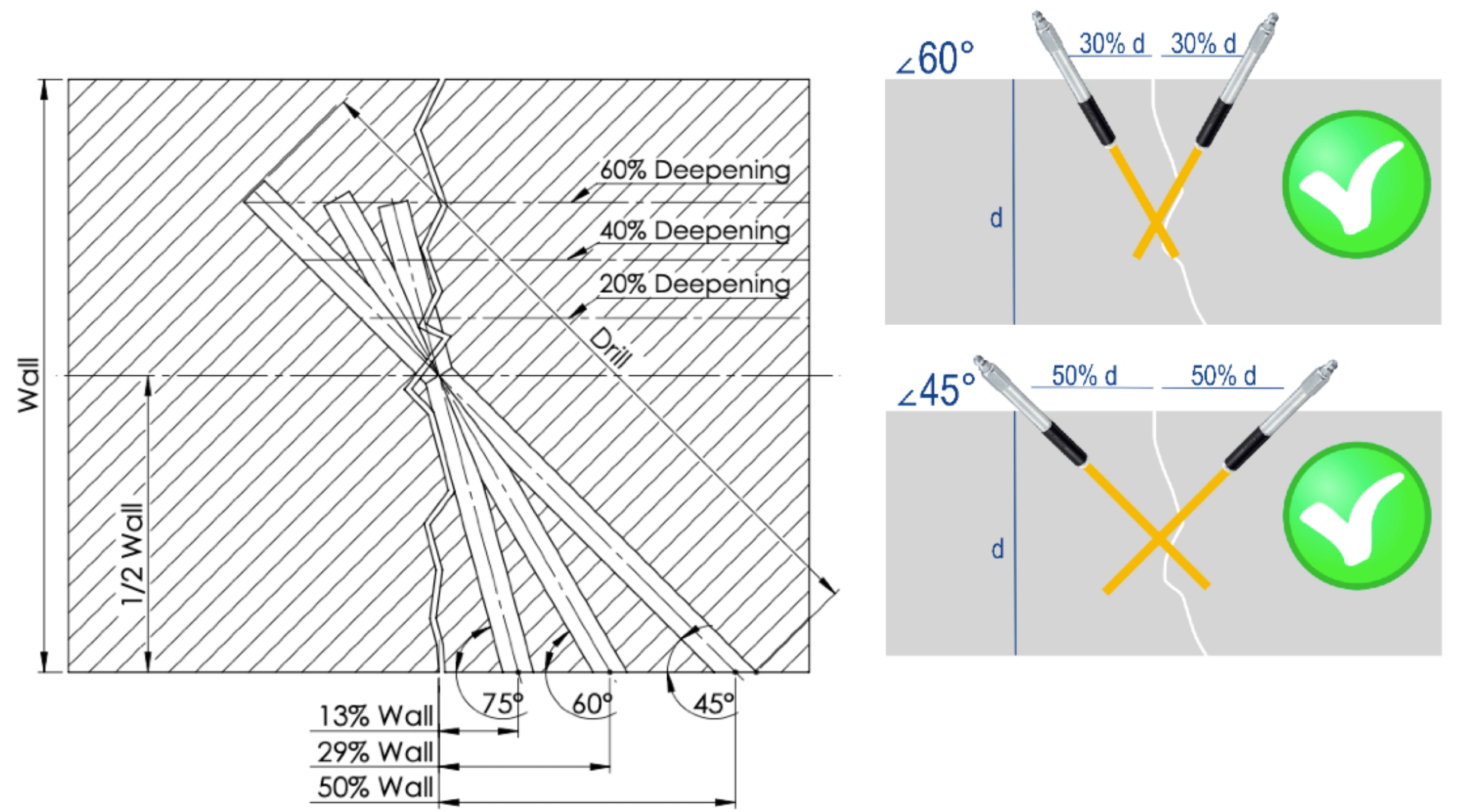

NGA FIGURA TE PËRMASAT
Llogaritni këndin dhe largësinë.
45° është një nga variantet. Vendin e ndërprerjes e përcaktojnë së bashku këndi, largësia dhe gjatësia e vrimës.
Hapni llogaritësin e shpimit ↗Baza teknike dhe hollësitë
Përgatitur në bazë të «Cracking the Injection Code», PDF f. 45–50, dhe trajnimit të autorit «Injection Process Control»: hetimi dhe përgatitja, kontrolli i gjeometrisë, vëzhgimi dhe mbyllja e kontrolluar e sistemit. Vizatimet lidhen me pakerët zgjerues; nuk përshkruajnë pakerët që ngjiten në sipërfaqe.
Plasaritja në elementin real mund të ndryshojë drejtimin. Mungesa e rrjedhës mund të vijë edhe nga pluhuri, valvula e bllokuar ose vetitë e materialit. Kalimi te pakeri pasues konfirmon komunikimin, por vetë nuk dëshmon mbushjen e plotë të prerjes. Kompresimi këtu nënkupton mbajtjen e kontrolluar të materialit në sistem, jo presionin maksimal. Pakerët hiqen pas ngurtësimit të përshtatshëm të materialit, sipas udhëzimeve të sistemit. Zgjidhni mbylljen e faqes sipas sistemit, duke ruajtur pikat e planifikuara të vëzhgimit dhe nxjerrjes së ajrit.
