POGLEDAJTE ŠTA SE DEŠAVA U BETONU
Bušenje: preseći pukotinu.
Pogledajte gde dopire otvor i kuda teče smola.
Prvo nekoliko probnih tačaka. Zatim cela deonica.
01 / GREŠKE BUŠENJA I INJEKTIRANJA
Zašto smola ne dospeva gde treba?
Šema prikazuje moguć mehanizam, a ne rezultat svakog injektiranja. Tok pukotine i vezu potvrdite na probnoj deonici.
02 / PRAVILNO BUŠENJE · NAIZMENIČAN RASPORED
Počnite od cilja na 50% debljine.
U ovom primeru ciljamo sredinu preseka, iza gume pakera. Promenite cilj na 40% ili 30% i pogledajte promenu geometrije.
Crteži iz uputstva i kataloga Resinbau. Izvorne dimenzije primeri su geometrije; razmak potvrdite probom veze.

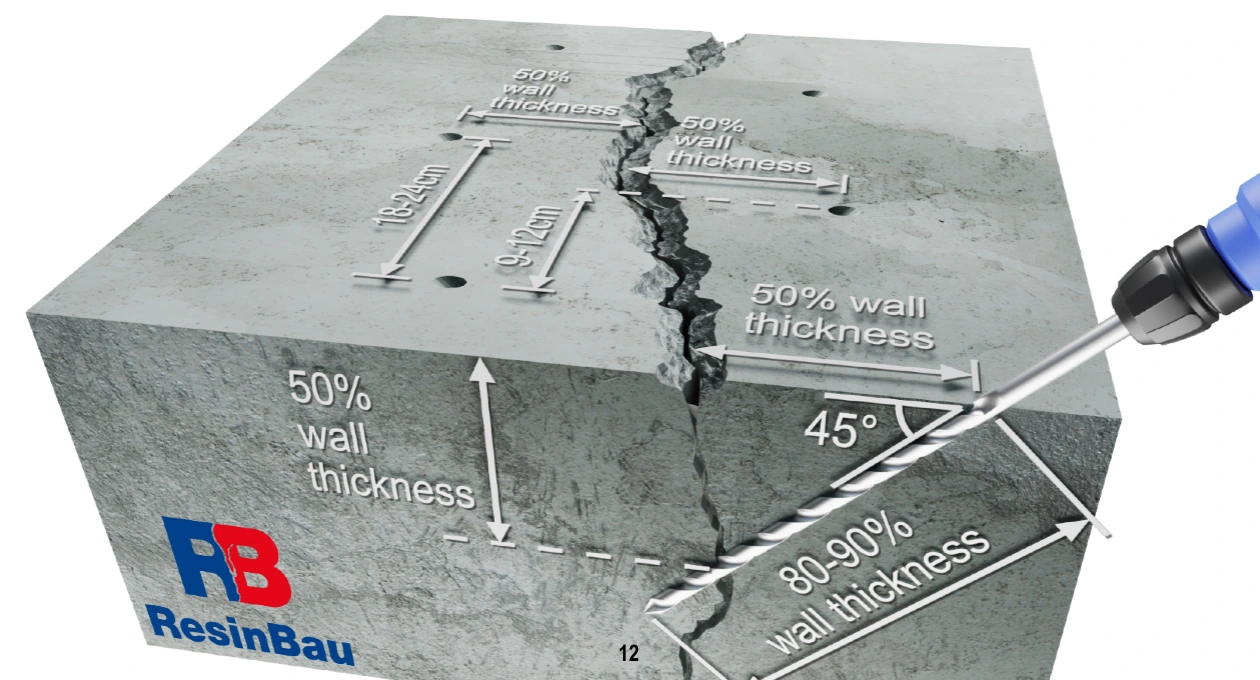

Razmak: sledeći paker i ista strana
Sve tačke naizmenično. Rastojanja merimo duž pukotine, a ne dijagonalno između glava.
Nema prolaza do sledećeg pakera? Proverite prohodnost i presecanje pukotine. Ako je sistem prohodan, smanjite razmak i ponovite probu. Uža pukotina i veća viskoznost materijala mogu ograničiti domet protoka.
12,5 cm je primer, a ne garancija veze. Kalkulator prikazuje geometriju, ne predviđa protok smole.
03 / PUKOTINA U TRI DIMENZIJE

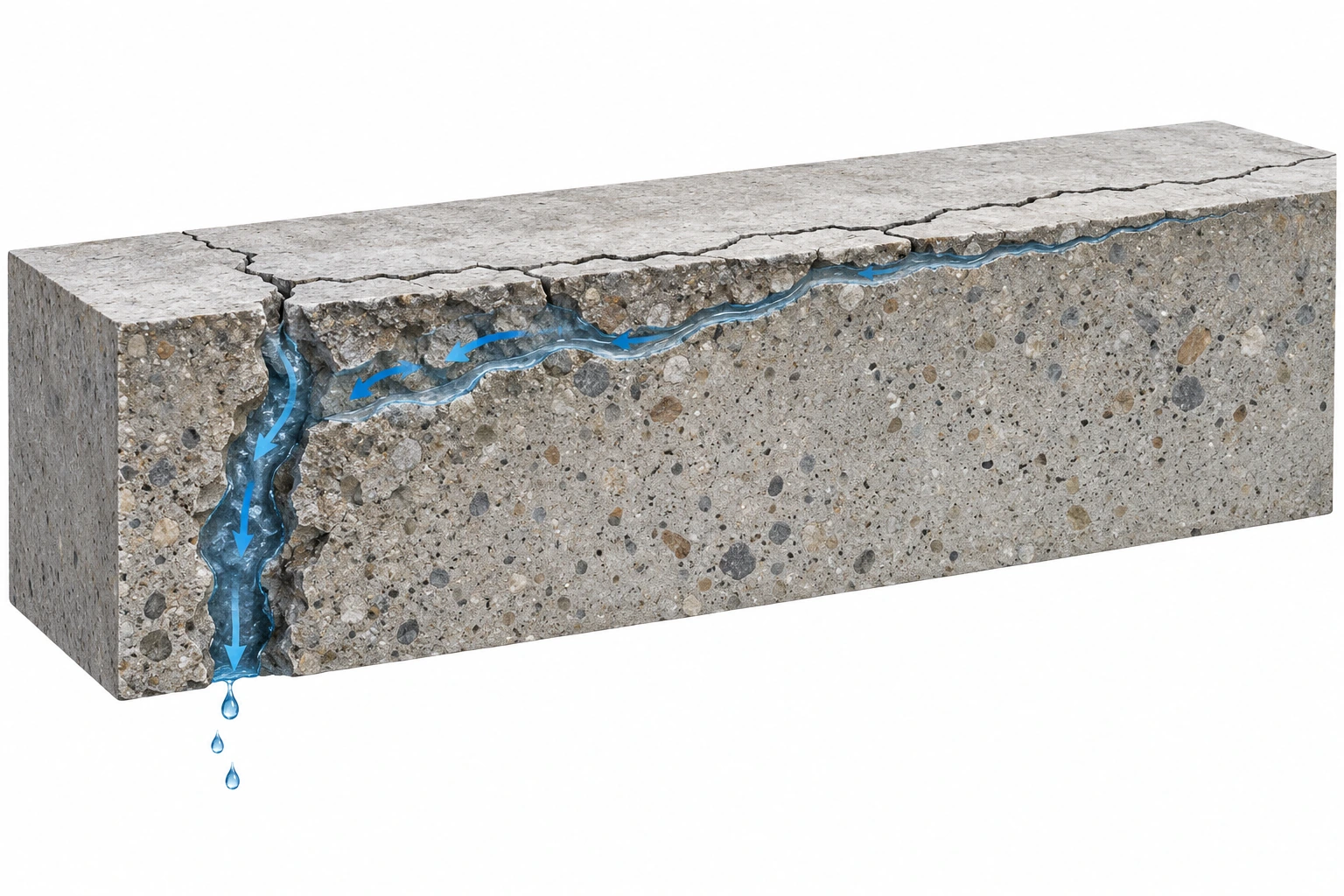

Duga pukotina ne mora svuda biti duboka.
Pukotina može prolaziti kroz ceo element na jednom mestu i završavati pliće na drugom. Na primer: trag ima 4 m, ali samo deo prolazi kroz celu debljinu. Voda može teći kroz povezanu pukotinu do dublje deonice. I naizmenične bušotine mogu zaobići plitki deo.
Bušotina koja promaši ne opisuje celu pukotinu.
Zadržite naizmeničan raspored. Korigujte dubinu cilja i probom proverite presecanje.
Principijelna šema. Naizmeničnost ne zamenjuje pregled i probu veze. Razmak, dubina i pristup sa obe strane proizlaze iz uslova elementa.

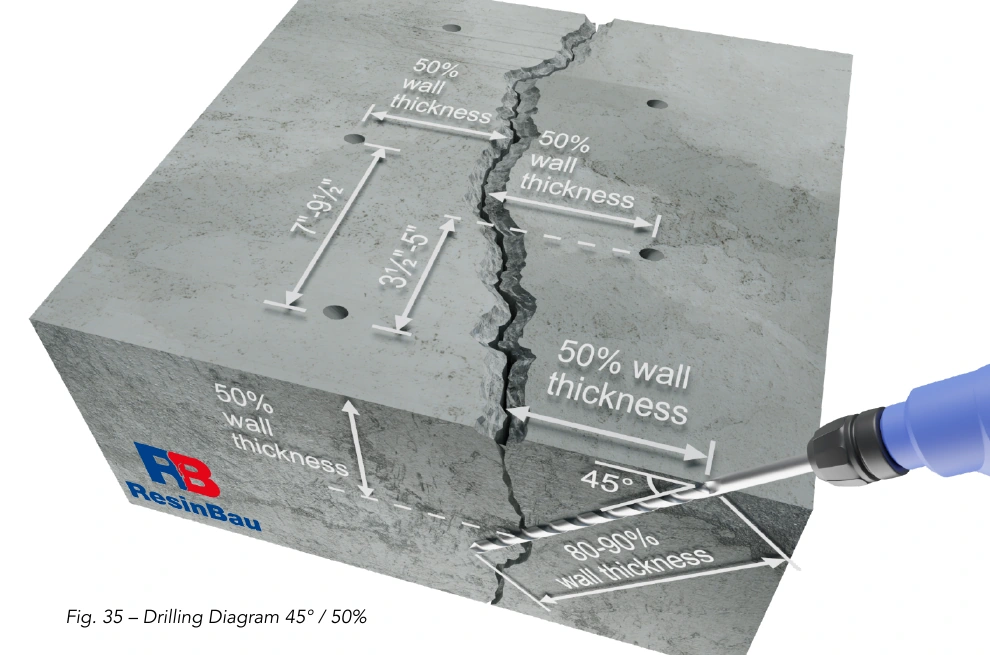

Pogledajte izvorne crteže Resinbau
04 / OD PREGLEDA DO KONTROLE
Prvo proba. Zatim ponovljiv proces.
Promenite fazu i pratite otvore, pakere i putanju materijala.
Šema redosleda za injektiranje pukotine. Čišćenje, zatvaranje čela, pritisak i vreme dodatnog ubrizgavanja prilagodite materijalu, podlozi i rezultatu probe.
05 / PROTUMAČITE SIGNAL
Ne znači svako isticanje isto.
06 / PRIMENITE NA GRADILIŠTU
Prvo nekoliko probnih tačaka.
- Proverite presek. Debljina, tok pukotine i pristup.
- Otvor i paker izaberite zajedno. Presecanje iza gume, izlaz sa pristupom pukotini.
- Očistite otvor. Pratite protok. Sam porast pritiska ne potvrđuje presecanje.

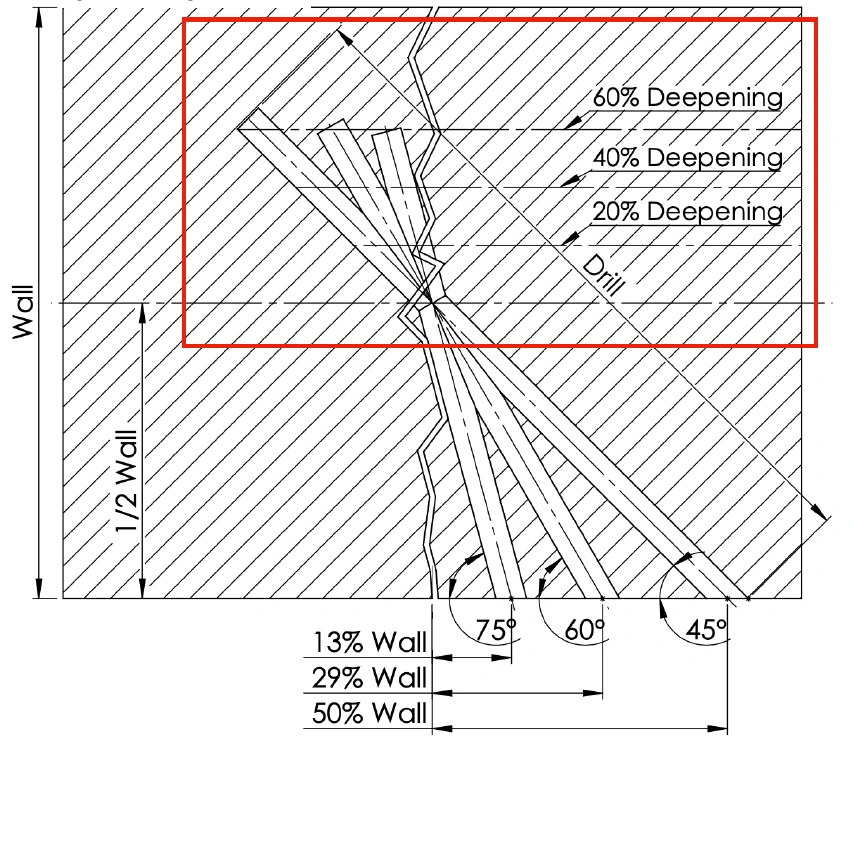

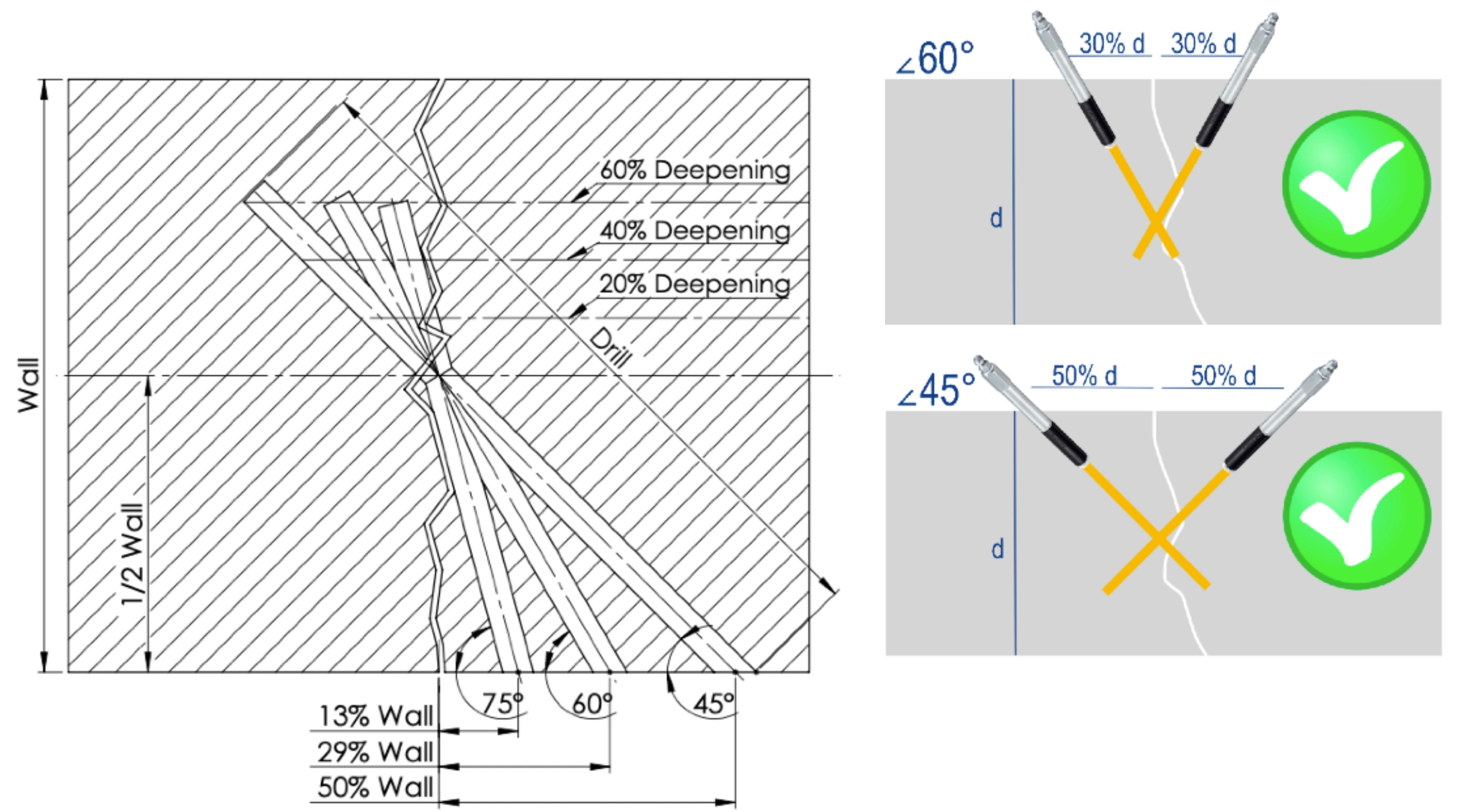

OD SLIKE DO DIMENZIJA
Izračunajte ugao i odmak.
45° je jedna od varijanti. Mesto presecanja zajedno određuju ugao, odmak i dužina otvora.
Otvori kalkulator bušenja ↗Tehnička osnova i detalji
Pripremljeno na osnovu „Cracking the Injection Code“, PDF str. 45–50, i autorove obuke „Injection Process Control“: pregled i priprema, kontrola geometrije, posmatranje i kontrolisano zatvaranje sistema. Crteži se odnose na ekspanzione pakere; ne opisuju lepljene pakere.
Pukotina u stvarnom elementu može menjati smer. Odsustvo protoka može proisteći i iz praha, neprohodnog ventila ili svojstava materijala. Prolaz do sledećeg pakera potvrđuje vezu, ali sam ne dokazuje potpunu ispunjenost preseka. Kompresija ovde znači kontrolisano zadržavanje materijala u sistemu, a ne maksimalni pritisak. Pakeri se uklanjaju posle odgovarajućeg očvršćavanja materijala, prema uputstvu sistema. Zatvaranje čela prilagodite sistemu, ostavljajući planirane kontrolne tačke i odzračivanje.
