SE, HVAD DER SKER I BETONEN

Boring: ram revnen.

Se, hvor hullet ender, og hvor harpiksen strømmer.
Først nogle få prøvepunkter. Derefter hele afsnittet.

Se borefejl ↓ Korrekt boring ↓ Se processen trin for trin ↓

01 / BORE- OG INJEKTIONSFEJL

Hvorfor når harpiksen ikke det rigtige sted?

Skematisk tværsnit · ekspansionspakker
× FEJL
BetonPakkerens gummiHarpiks →× forhindring / ✓ åben vej

Diagrammet viser en mulig mekanisme, ikke resultatet af enhver injektion. Bekræft revnens forløb og forbindelsen på et prøveafsnit.

02 / KORREKT BORING · SKIFTEVIS PLACERING

Begynd med et mål ved 50% af tykkelsen.

I dette eksempel sigter vi mod tværsnittets midte bag pakkerens gummi. Skift målet til 40% eller 30%, og se geometriændringen.

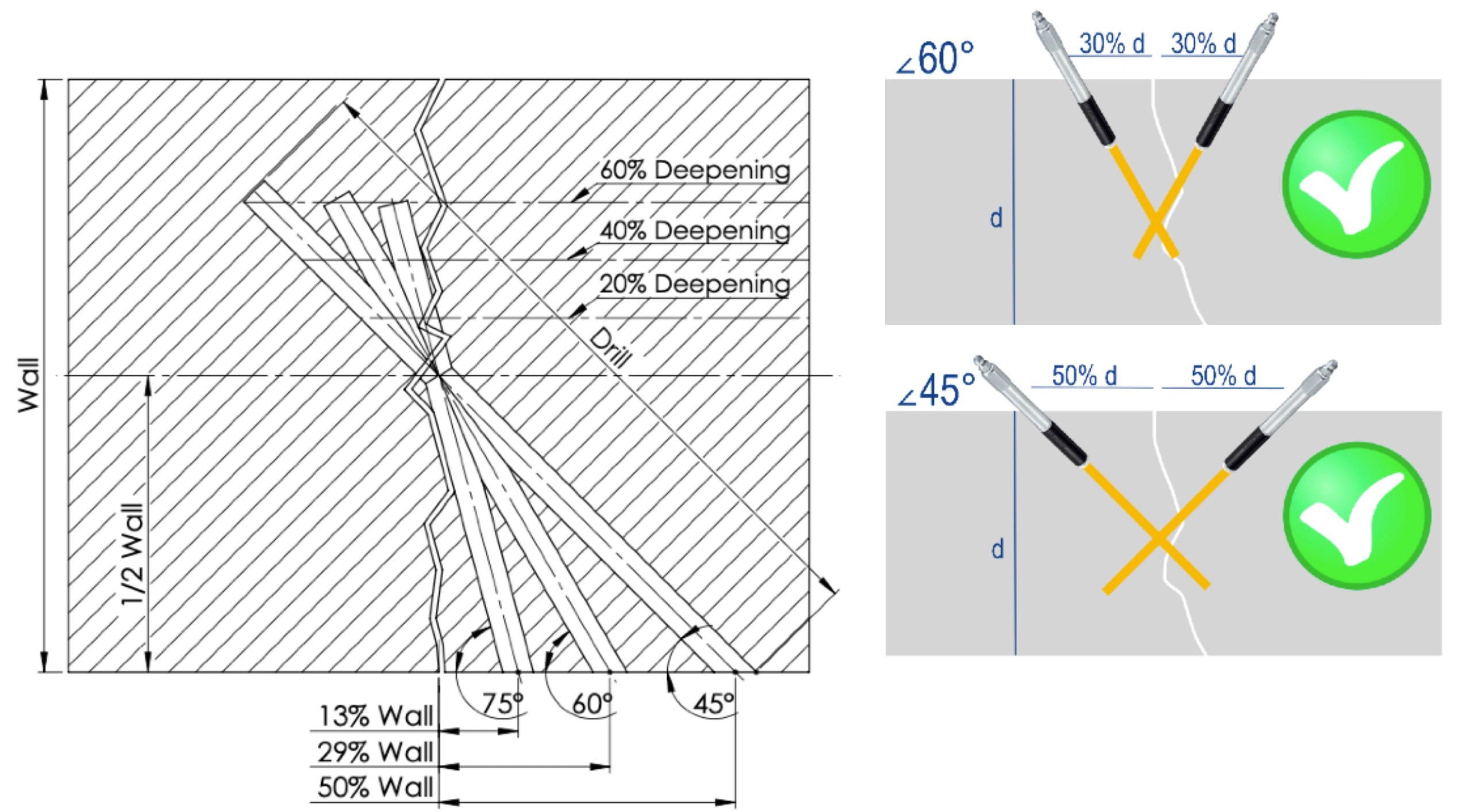

Tværsnit: vinkel, afstand og dybde
Tværsnit: vinkel, afstand og dybde · forstør ↗

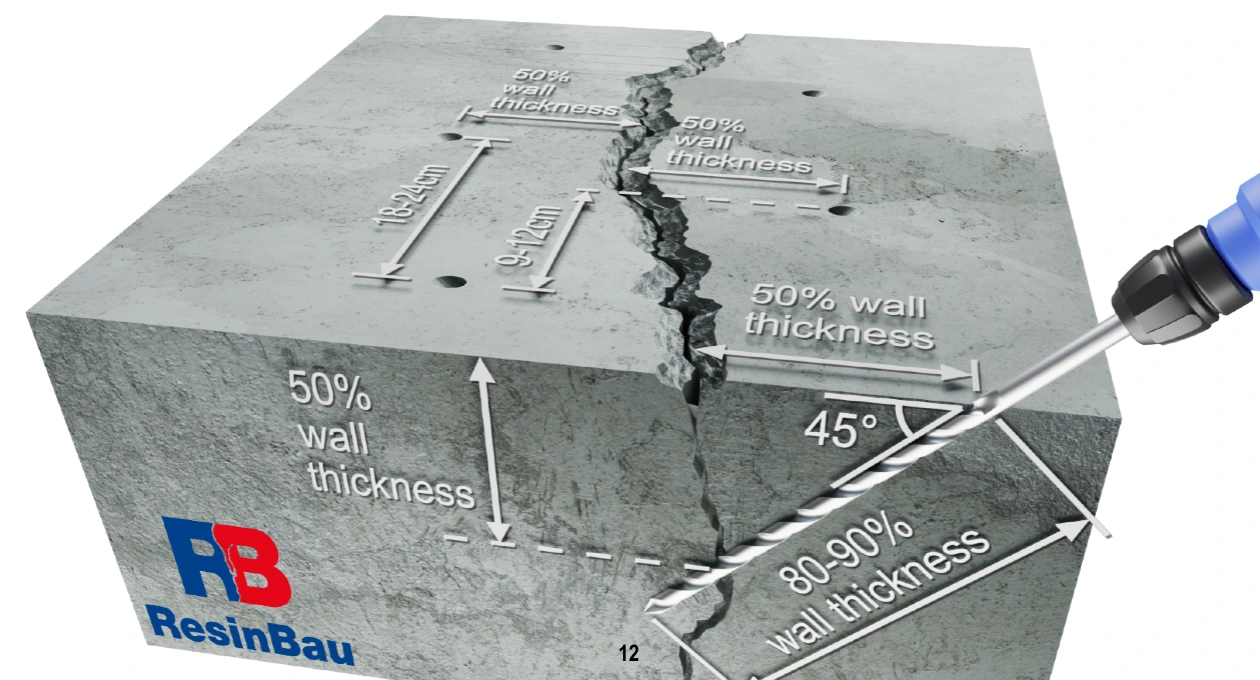

Skiftevis placering: afstande på overfladen
Skiftevis placering: afstande på overfladen · forstør ↗

Tegninger fra Resinbaus vejledning og katalog. Kildemålene er geometriske eksempler; bekræft afstanden ved en prøve af forbindelsen.

Afstand: næste pakker og samme side

Alle punkter skiftevis. Afstandene måles langs revnen, ikke diagonalt mellem hovederne.

Ingen gennemstrømning til næste pakker? Kontroller fri passage, og om revnen rammes. Hvis systemet er åbent, reduceres afstanden, og prøven gentages. En smallere revne og højere materialeviskositet kan begrænse strømningens rækkevidde.

12,5 cm er et eksempel, ikke en garanti for forbindelse. Beregneren viser geometri og forudsiger ikke harpiksstrømning.

03 / REVNEN I TRE DIMENSIONER

En lang revne er ikke nødvendigvis dyb overalt.

Revnen kan gå gennem hele elementet ét sted og ende mere overfladisk et andet. Eksempelvis er sporet 4 m langt, men kun en del går gennem hele tykkelsen. Vand kan løbe gennem den sammenhængende revne til et dybere afsnit. Skiftevis placerede borehuller kan også passere forbi den overfladiske del.

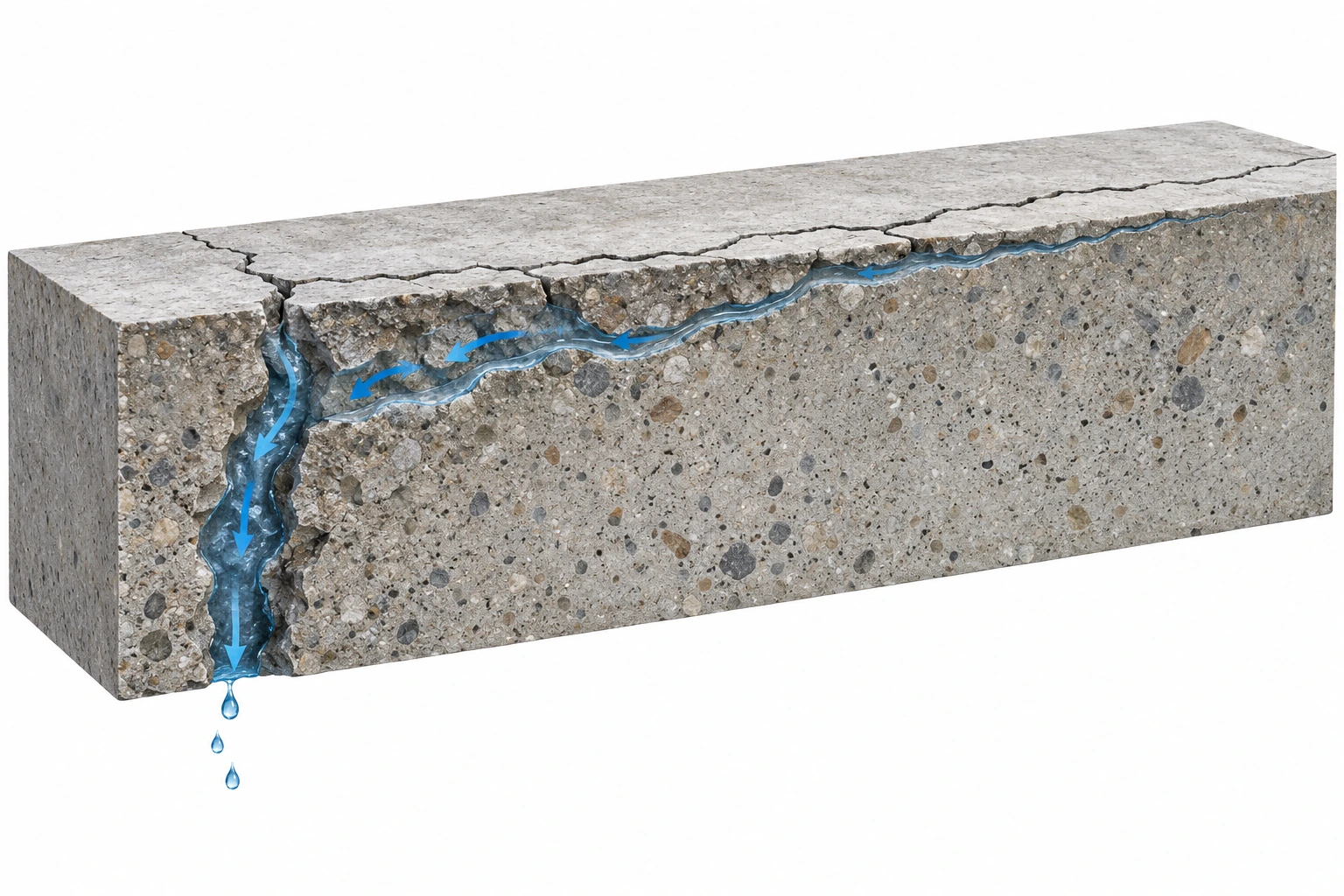

Sideillustration: lang revne, dybt venstre afsnit og overfladisk højre del; vand løber til det nederste udløb
Samme revne, forskellig dybde. Til venstre går revnen gennem elementet. Til højre er der ubrudt beton under revnen. Skematisk illustration; revnebredden er forstørret for tydelighed.

Et borehul, der ikke rammer, beskriver ikke hele revnen.
Bevar skiftevis placering. Juster måldybden, og kontroller træfningen ved en prøve.

Principdiagram. Skiftevis placering erstatter ikke undersøgelse og prøve af forbindelsen. Afstand, dybde og adgang fra begge sider følger elementets forhold.

Se Resinbaus kildetegninger

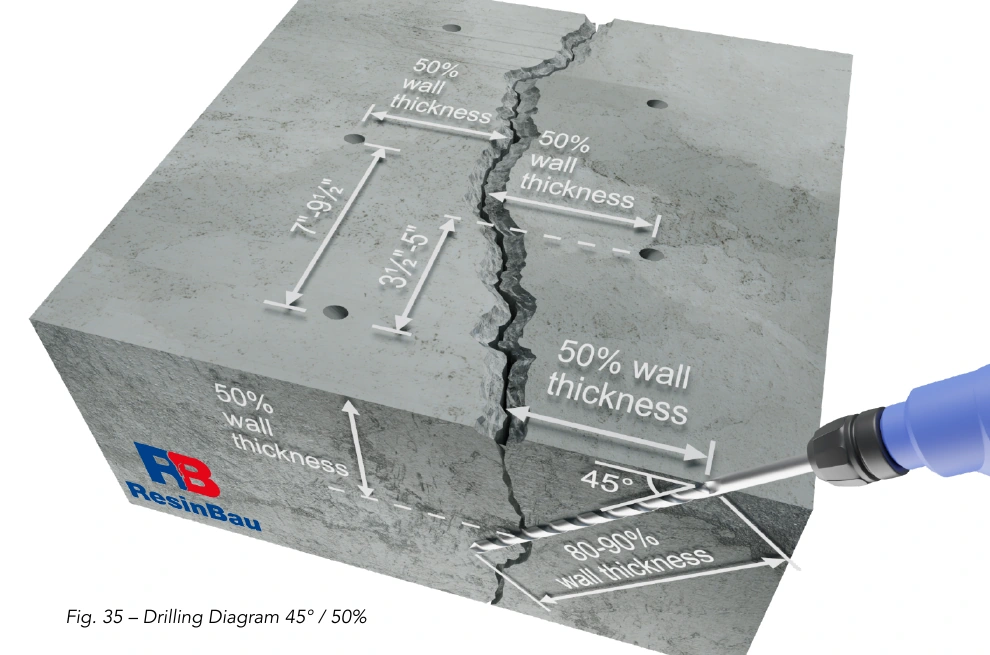

Resinbau-kildetegning med rumlig skæring af revnen
Skæring af revnen i rummet

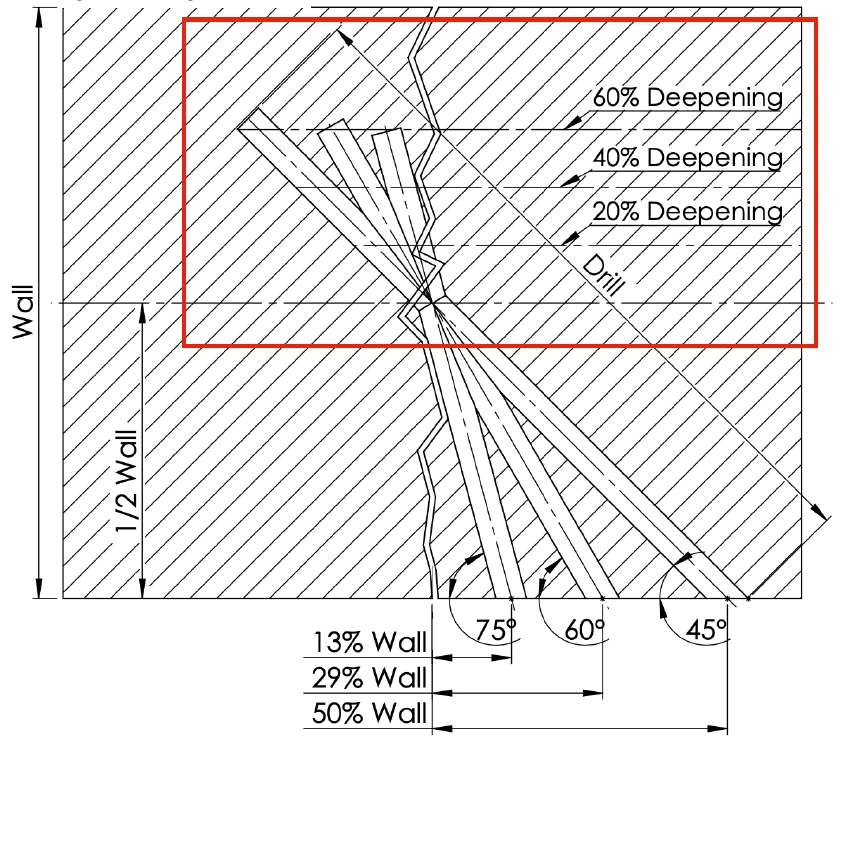

Tegning af sammenhængen mellem borevinkel og ekstra boredybde
Vinkel, mål og ekstra boredybde

04 / FRA UNDERSØGELSE TIL KONTROL

Først en prøve. Derefter en gentagelig proces.

Skift trin, og observer huller, pakkere og materialets vej.

Rækkefølgediagram for revneinjektion. Tilpas rengøring, overfladeforsegling, tryk og efterpresningstid til materiale, underlag og prøveresultat.

05 / AFLÆS SIGNALET

Ikke alle udløb betyder det samme.

06 / OVERFØR TIL BYGGEPLADSEN

Først nogle få prøvepunkter.

  1. Kontroller tværsnittet. Tykkelse, revneforløb og adgang.
  2. Vælg hul og pakker sammen. Skæring uden for gummiet, udløb med adgang til revnen.
  3. Rengør hullet. Observer strømningen. Trykstigning alene bekræfter ikke, at revnen er ramt.

FRA BILLEDE TIL MÅL

Beregn vinkel og afstand.

45° er én variant. Vinkel, afstand og hullængde afgør sammen skæringsstedet.

Åbn boreberegneren ↗
Teknisk grundlag og detaljer

Udarbejdet ud fra »Cracking the Injection Code«, PDF s. 45–50, og forfatterens kursus »Injection Process Control«: undersøgelse og klargøring, geometrikontrol, observation og kontrolleret lukning af systemet. Tegningerne gælder ekspansionspakkere; de beskriver ikke pålimede pakkere.

Revnen i et faktisk element kan ændre retning. Manglende strømning kan også skyldes støv, blokeret ventil eller materialeegenskaber. Passage til næste pakker bekræfter forbindelse, men beviser ikke i sig selv fuld fyldning af tværsnittet. Kompression betyder her kontrolleret fastholdelse af materialet i systemet, ikke maksimalt tryk. Pakkerne fjernes efter passende hærdning af materialet efter systemvejledningen. Tilpas overfladeforseglingen til systemet, og bevar de planlagte observations- og udluftningspunkter.
