فواصل التمدد: الإحكام مع الحفاظ على الحركة

يجب أن يوقف الإصلاح الماء ويحافظ على حركة الوصلة. خطّط منطقة الملء كاملةً ومراقبة التدفّق والتشطيب المرن.

التقييمالتنفيذ والخياراتالاختيار والخطوة التالية

تتبّع التقنية

فاصل التمدد: من التحضير إلى وصلة محكمة قابلة للحركة

يشرح المقطع وظائف الطبقات، وتبيّن اللوحات التالية التحضير وخيارات تغذية منفصلة: بالجاذبية وفي الجدار وفي البلاطة العلوية وقرب شريط منع الماء. اختر الخيار المتوافق مع الوصلة التي جرى تقييمها؛ وليست أعمالًا تُنفّذ جميعها في كل فاصل تمدد.

يجب أن تحتجز الطبقات المادة داخل المنطقة المحدّدة وتحافظ على حركة الوصلة.

01 · المقطع

فكرة الإصلاح: ملء في العمق ووجه مرن

يمثّل الشريط الأزرق حشو AcrylGel + Polymer. تحدّ الطبقة السفلية الأفتح من الهروب أثناء التغذية اللاحقة؛ وفوقها الطبقة الرئيسية. يوفّر حبل الحشو الداعم (Backer Rod) ارتكاز التشطيب، ويشير PU Sealant إلى المعجون المرن عند الوجه.

يبيّن الرسم حلًا لهندسة محدّدة. يجب قراءة البيان 120 mm كبُعد لهذا الخيار، وليس عمق إصلاح عامًّا. يحدّد المقطع وحركة فاصل التمدد والضغط المائي وحماية الهلام من الجفاف التفصيل الفعلي.

  • حدّد حدود الملء واتجاهات الحركة.
  • افصل الإغلاق المؤقت للعمل عن التشطيب النهائي.
اختيار المادة وحركة الوصلة →حجم فاصل التمدد الذي جرى تقييمه →
يتيح كشف الفجوة تقييم مقطعها الفعلي.

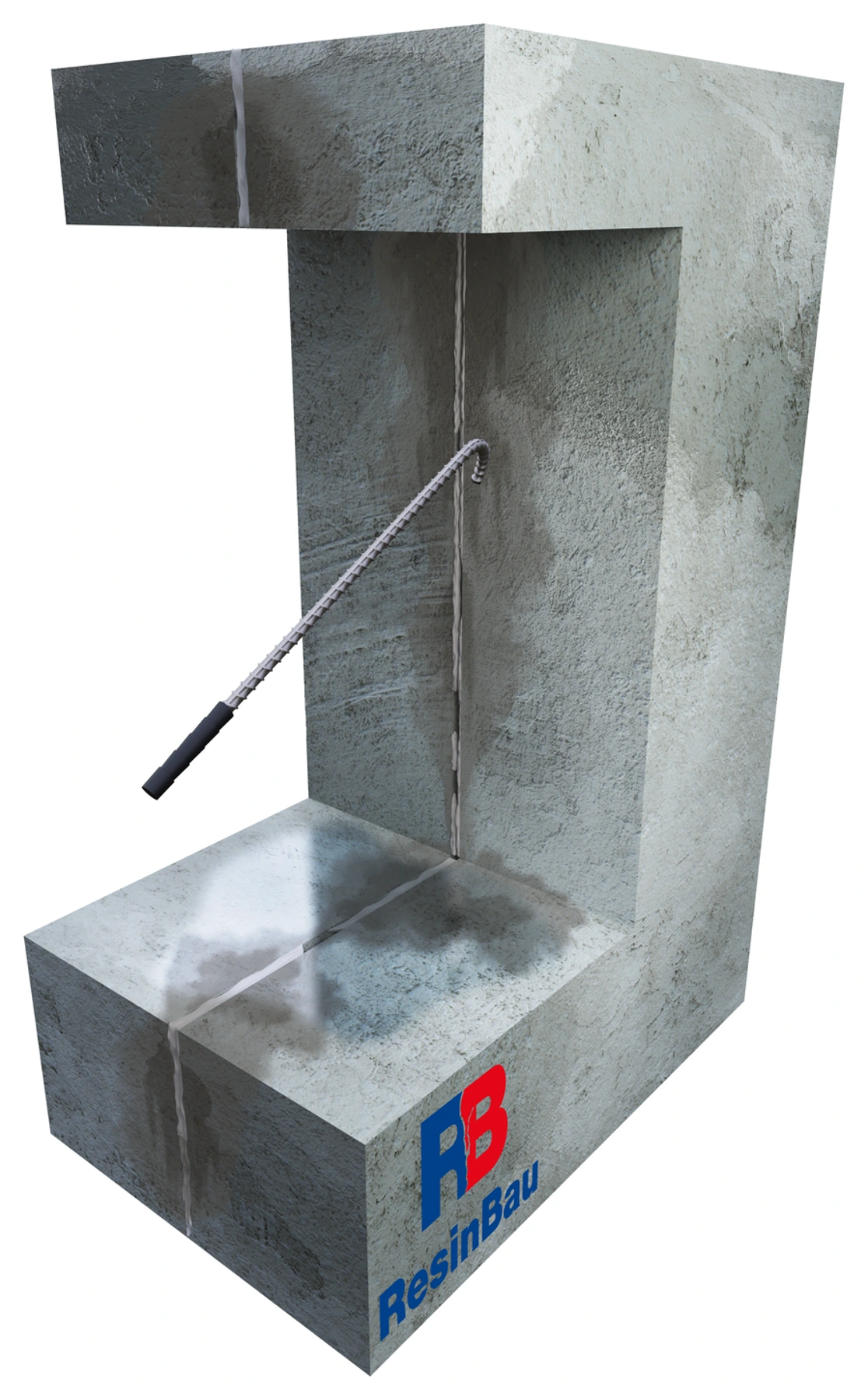

02 · التحضير

أزل الطبقات المفكّكة ومواد الحشو غير الفعّالة

أزل الأجزاء المفكّكة ومواد الحشو القديمة غير الفعّالة من المنطقة المخطّطة. اكشف الفجوة بطريقة مناسبة لحالة الحواف وموضع شريط منع الماء وعناصر الوصلة الأخرى. الهدف تحضير حيّز متحكّم به للملء.

تحقّق مما إذا كانت إزالة الطبقات كشفت فراغات أو مسارات تدفّق إضافية. لا تتلف عزلًا يعمل بصورة سليمة عند محاولة توسيع الوصول.

  • قيّم حالة الحواف المكشوفة.
  • علّم الفراغات المكتشفة والإصلاحات السابقة.
حدود منطقة التغذية →

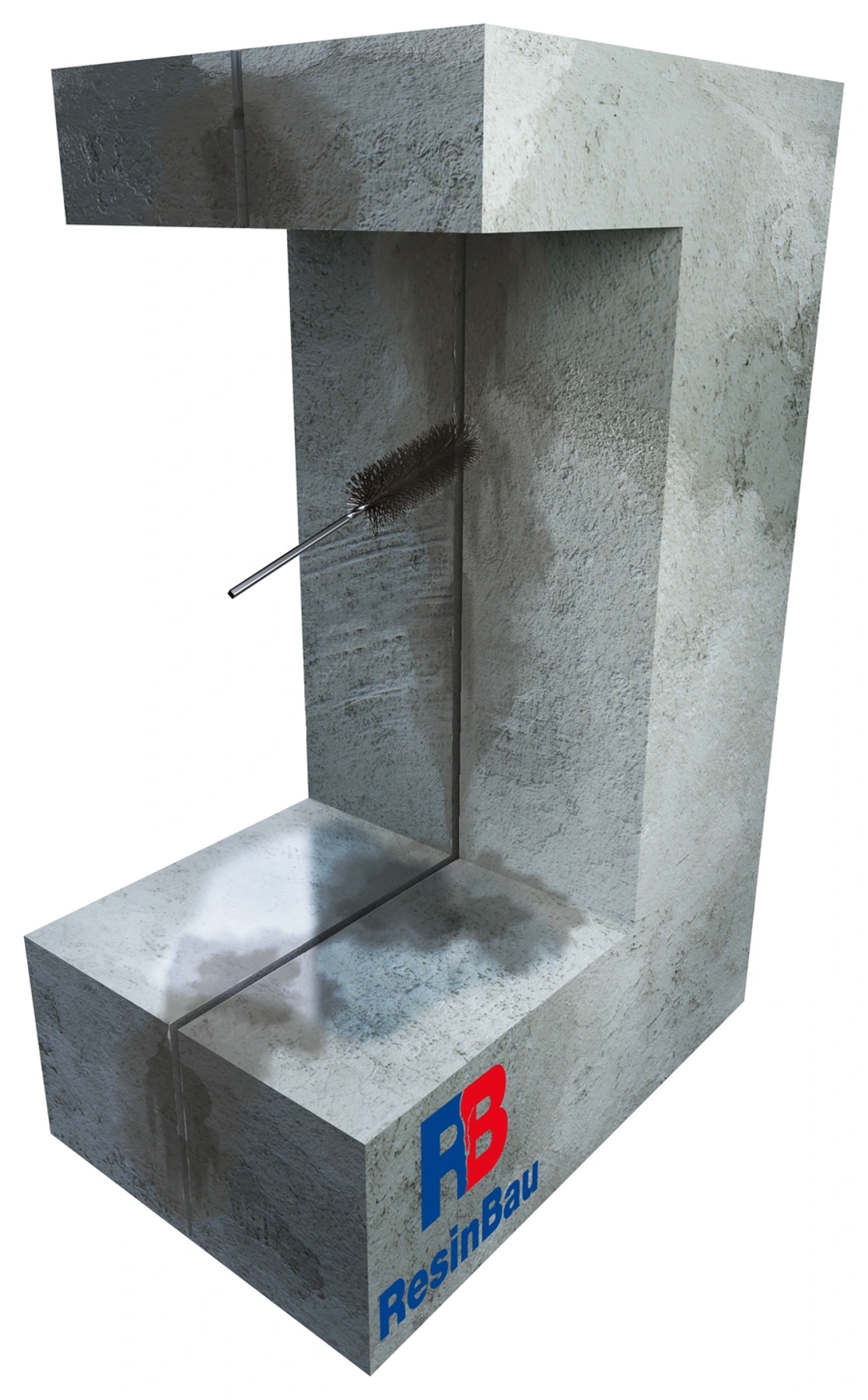

يزيل التنظيف بالفرشاة البقايا التي يجب ألا يستند إليها الارتكاز أو الإغلاق.

03 · التحضير

نظّف أسطح الفجوة

نظّف جانبي الفجوة وقاعها المتاح من الرواسب وبقايا المرحلة السابقة. اختر الفرشاة وطريقة العمل وفق مادة الحواف. يسهّل الحيّز المنتظم الذي جرى تقييمه وضع الارتكاز والحدّ من الخروج أثناء الحقن.

انتبه إلى المواضع التي كان يغطيها الحشو القديم. فقد تغيّر الأجزاء المفكّكة المتروكة مسار التدفّق أو تعيق تنفيذ تشطيب دائم.

  • افحص العمق المتاح بالكامل.
  • أزل البقايا المنفصلة قبل المتابعة.
تحضير منطقة محدّدة →
يُستخدم الماء في هذه اللوحة للتنظيف قبل وصول مادة الحقن إلى الفجوة.

04 · التحضير

اشطف الغبار والبقايا من الفجوة

أزل الغبار والبقايا المتبقية بعد التنظيف. يستخدم الخيار المعروض الماء؛ واختر طريقة الشطف وشدته وفق حالة السطح الأساسي والعزل. لا تتلف الحواف المحضّرة.

راقب التصريف. قد يشير ظهور الماء خارج الجزء المخطّط إلى اتصال بفراغ أو فجوة مجاورة. يجب مراعاة هذا المسار قبل تحديد المنطقة وضخ المادة.

  • تحقّق من إزالة البقايا.
  • سجّل مسارات التصريف غير المخطّطة.
تحديد مسار الماء →
تشكّل أربعة مكوّنات خليطي عمل؛ ويُختبر تفاعلهما قبل التغذية.

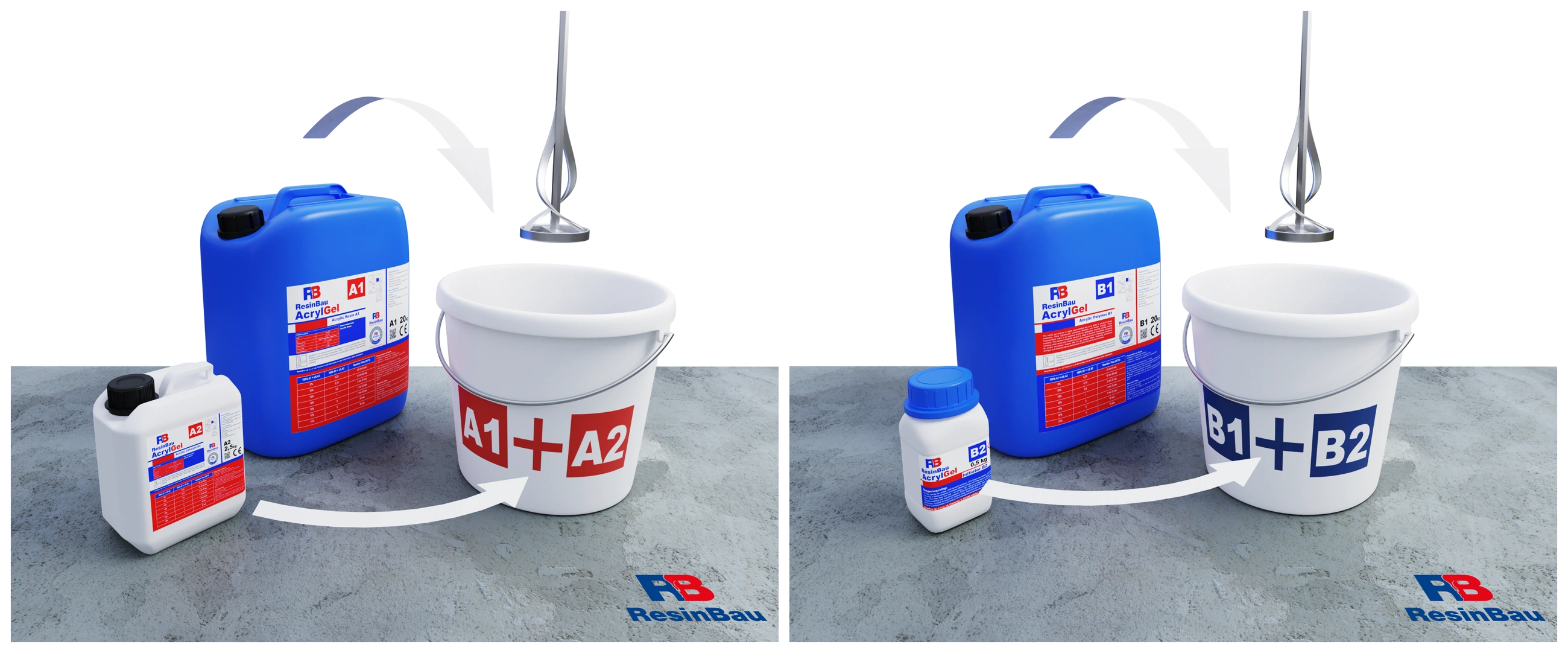

05 · التحضير

حضّر الخليطين واختبر التفاعل

يفصل الرسم A1 + A2 عن B1 + B2. في خيار AcrylGel + Polymer، يُحضّر خليطان منفصلان. يضخهما نظام المضخة عبر مسارين؛ ولا تعني مكوّنات المنتج الأربعة أربعة مسارات للمضخة.

يجب أن يؤكّد الاختبار في ظروف قريبة من العمل الوقت اللازم لوصول المادة إلى الجزء الأبعد من الفجوة. لخيار الجاذبية، حضّر دفعة وفق ورقة المنتج وزمن استخدامها. يصف التفاعل الأقصر والأطول في اللوحات التالية وظائف الطبقات، وليس تركيبة جاهزة.

  • تحقّق من خيار المنتج ودرجة حرارة الاختبار.
  • سجّل نتيجة الاختبار قبل تحضير دفعة أكبر.
خلط AcrylGel →التنظيف وفق كيمياء المنتج →
خيار الجاذبية: تحدّ طبقة بزمن تفاعل أقصر من هروب الدفعة التالية.

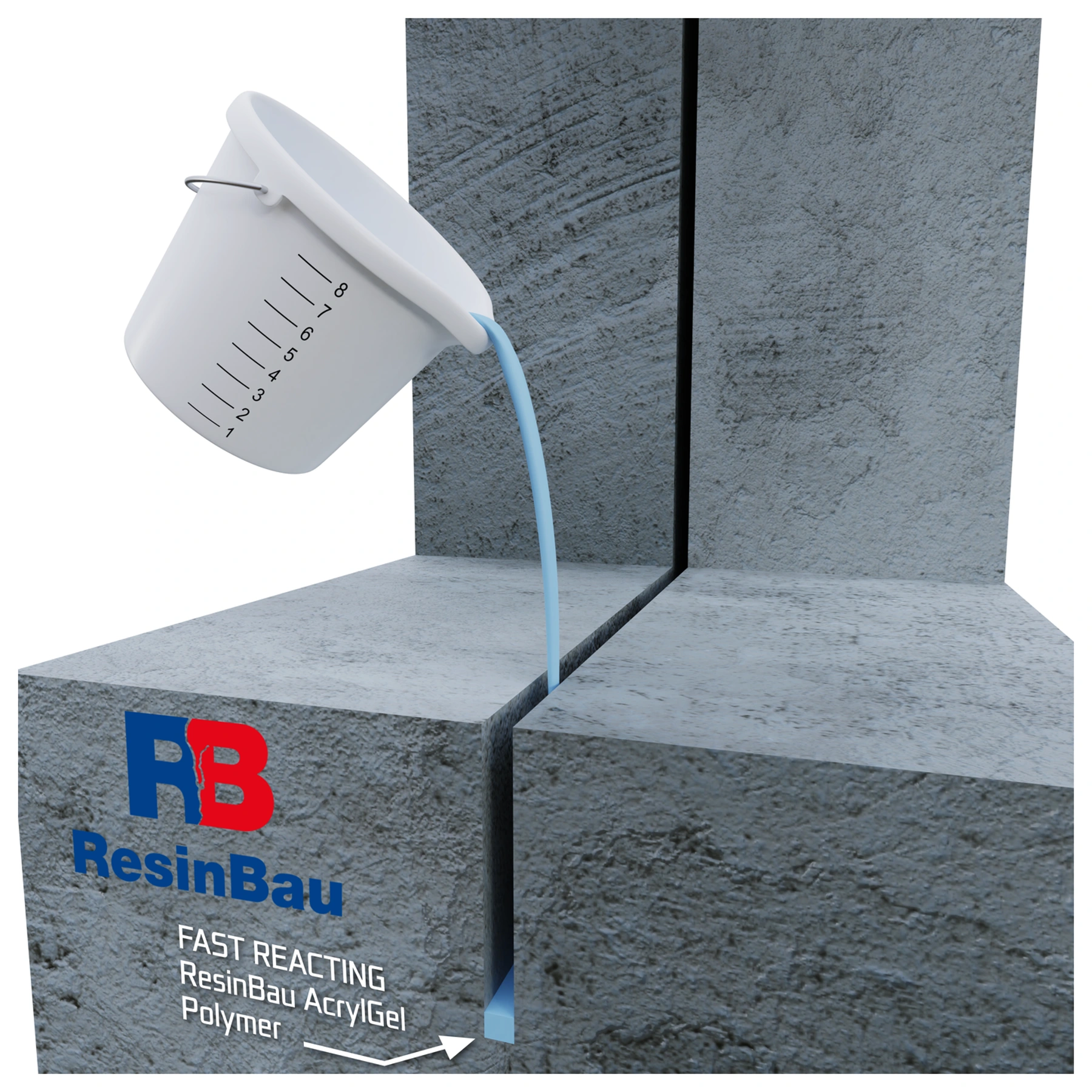

06 · خيار الجاذبية

الخيار المفتوح من الأعلى: أنشئ طبقة تمهيدية

يخص هذا الخيار فجوة متاحة من الأعلى يمكن احتجاز المادة المغذّاة فيها. تشكّل طبقة الهلام السفلية بزمن التفاعل الأقصر حاجزًا لاستكمال الملء.

أكّد أولًا بقاء الدفعة في المنطقة المخطّطة وعدم انجرافها مع الماء. يتطلب الفقد السريع للمادة فحص مسار التصريف وطريقة تحديد الفجوة قبل بدء التغذية الرئيسية.

  • تحقّق من احتجاز الدفعة الأولى.
  • راقب الخروج خارج حدود الجزء.
يعتمد الوصول على الهندسة →
يجب أن تنتشر الطبقة ذات زمن التفاعل الأطول داخل المقطع المحدّد.

07 · خيار الجاذبية

الخيار المفتوح من الأعلى: املأ الحيّز المحضّر

بعد تحقيق ظروف احتجاز المادة، اضخ الطبقة الرئيسية. تشير عبارة SLOW-REACTING في الرسم إلى هلام بزمن تفاعل أطول يمكنه ملء الحيّز المحضّر فوق الطبقة التمهيدية.

راقب مستوى الملء واستمراريته على امتداد الفجوة. لا تشكّل الكمية المختفية في اتجاه مجهول دليلًا على التقدّم. بعد الملء، اترك حيّزًا للارتكاز والتشطيب المرن المصمّمين والمبيّنين في المقطع الأول.

  • اربط الاستهلاك بالملء الملحوظ.
  • حافظ على حيّز التفصيل النهائي.
مراقبة المقطع الكامل →
يجب أن توصل النقاط المادة إلى أجزاء مختلفة من المقطع وأن تتيح المراقبة.

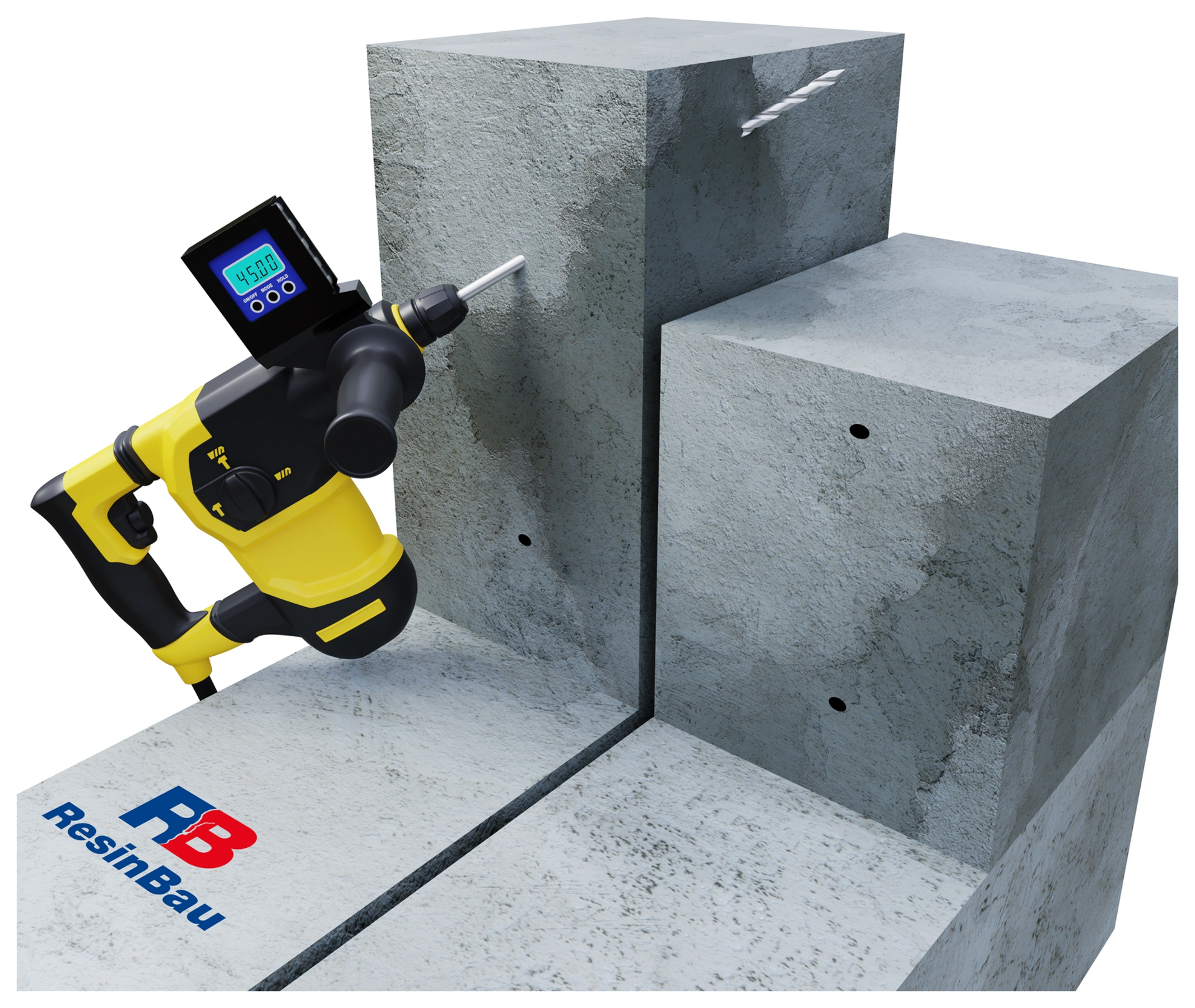

08 · خيار الجدار

خيار الجدار: نفّذ مسارات وصول إلى الفجوة

خطّط الثقوب وفق العرض والعمق الفعليين للوصلة. يجب أن توفّر الثقوب على الجانبين الوصول إلى منطقة الملء ونقاط مراقبة، وليس تغذية المادة قرب الوجه الظاهر وحده.

راعِ موضع شريط منع الماء والتسليح والتمديدات. ويجب أيضًا إتاحة طرفي الوصلة وأجزائها الأعمق للمراقبة. تستند زاوية الحفر وطوله إلى المقطع الذي جرى تقييمه.

  • أكّد منطقة تقاطع الثقب مع الفجوة.
  • وفّر الوصول إلى طرفي الجزء.
هندسة الوصول →

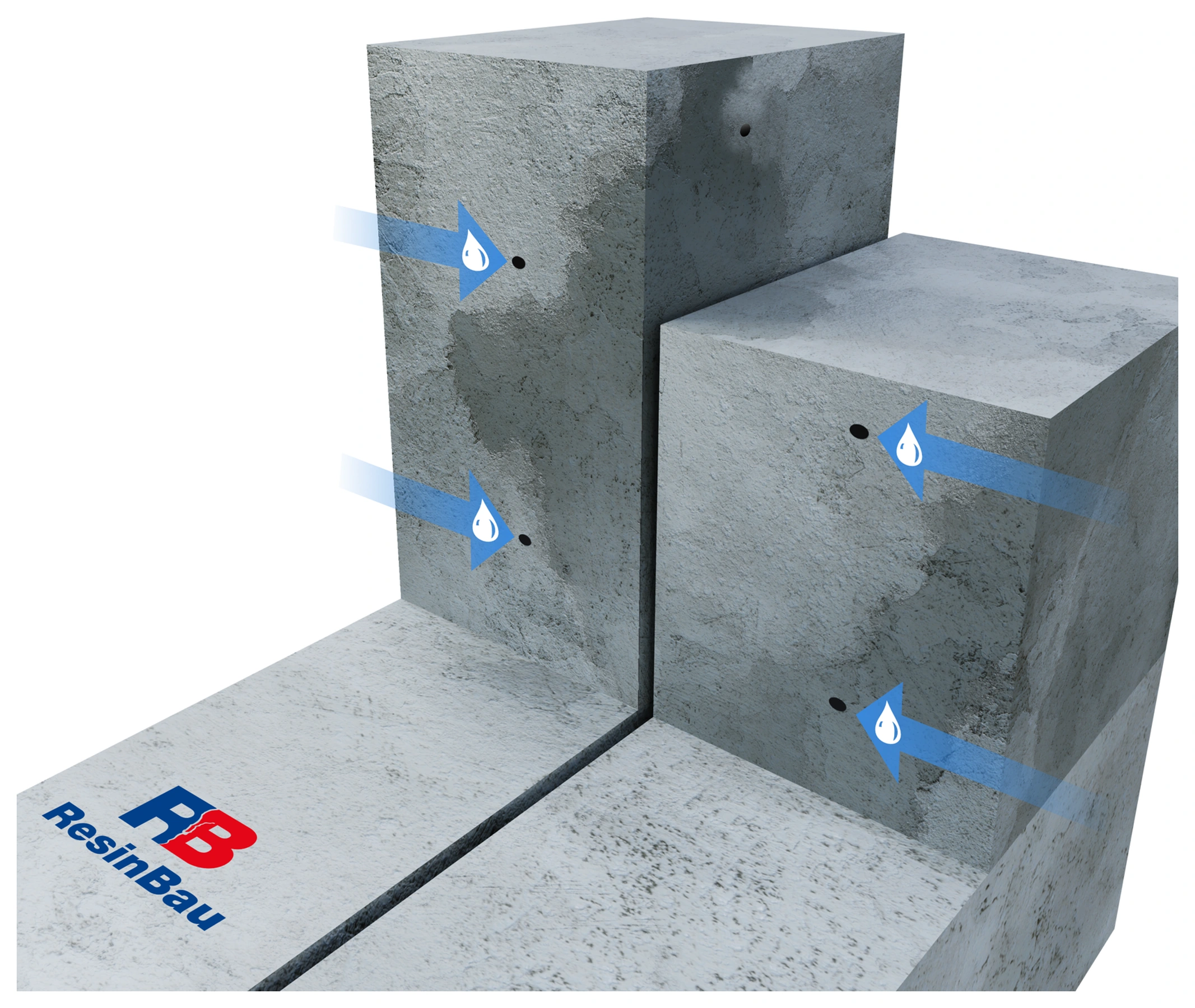

حضّر مسارًا مفتوحًا من باكر الحقن إلى المنطقة المستهدفة.

09 · خيار الجدار

خيار الجدار: نظّف الثقوب المنفّذة

أزل بقايا الحفر من الثقوب. يُستخدم الشطف بالماء لذلك في الرسم؛ ولا تمثّل الأسهم مادة الحقن الفعلية. تحقّق من عدم الانسداد ومواضع الاتصال الظاهرة قبل تركيب باكرات الحقن وتوصيلها.

إذا وصل الماء خارج الجزء المحدّد، فوضّح هذا المسار قبل إغلاق الوجه. ولا يكفي تنظيف مدخل الثقب إذا بقي جزؤه اللاحق مسدودًا.

  • افحص مسار التغذية بالكامل.
  • راعِ الانتقالات غير المخطّطة.
مراقبة المقطع الكامل →
يحتجز الارتكاز وإغلاق الوجه الهلام داخل الشريط المخطّط.

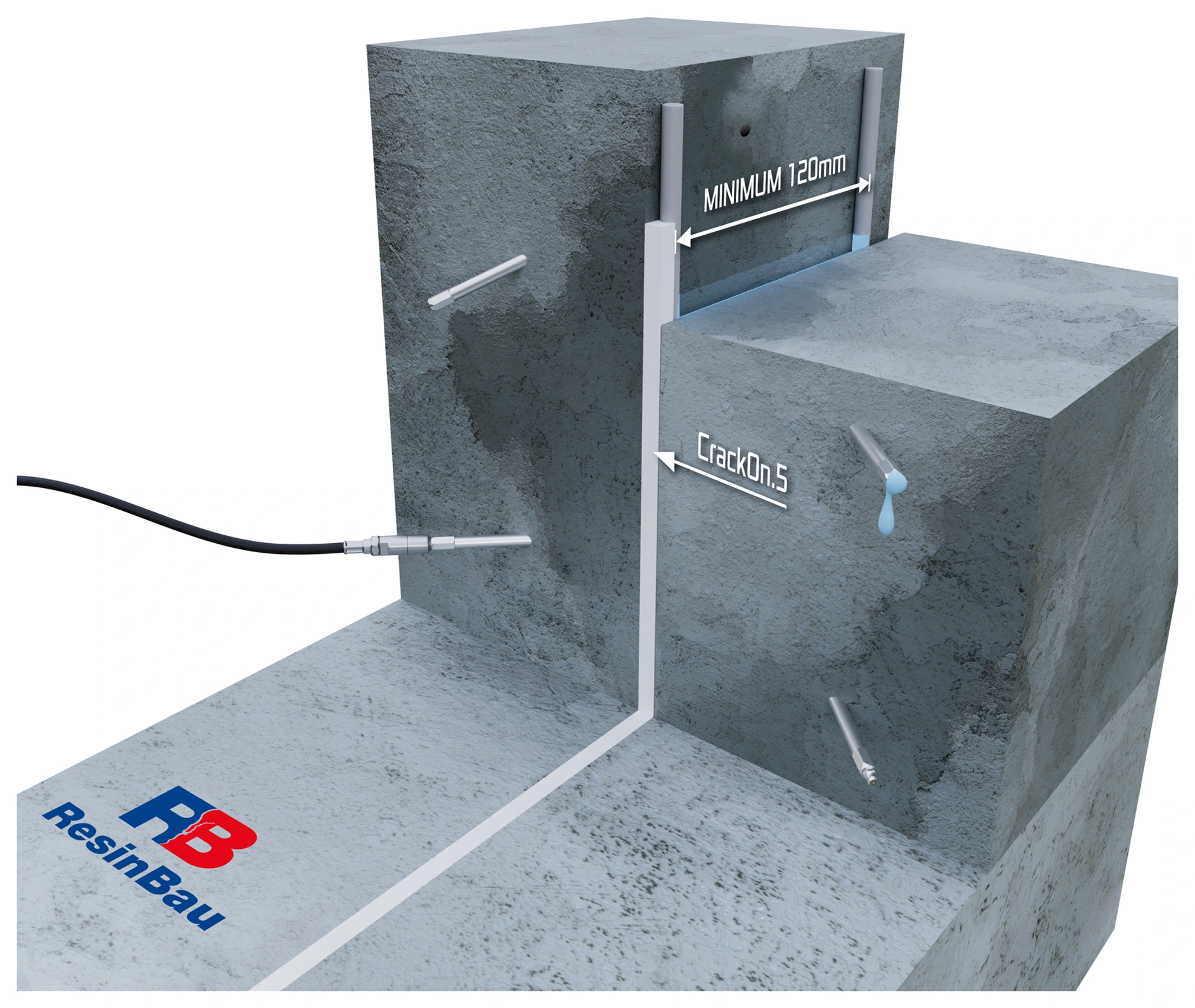

10 · خيار الجدار

خيار الجدار: حدّد منطقة العمل

يحدّد الحبل في عمق الفجوة والارتكاز قرب الوجه في الرسم حيّز العمل. تغلق CrackOn.5 الوجه أثناء الحقن. وتبقى نقاط المراقبة متاحة لملاحظة الانتقال بين الأجزاء.

يجب ألا يحجب الإغلاق هروب المادة إلى فراغ مجهول. يصف البيان 120 mm عرض الشريط في هذا الخيار؛ ويُحدّد البُعد الفعلي والتشطيب الدائم للوصلة المعنية. والإغلاق الصلب هنا عنصر مؤقت.

  • افحص استمرارية حدود العمل.
  • لا تغلق جميع مسارات المراقبة.
دور الإغلاق المؤقت للعمل →

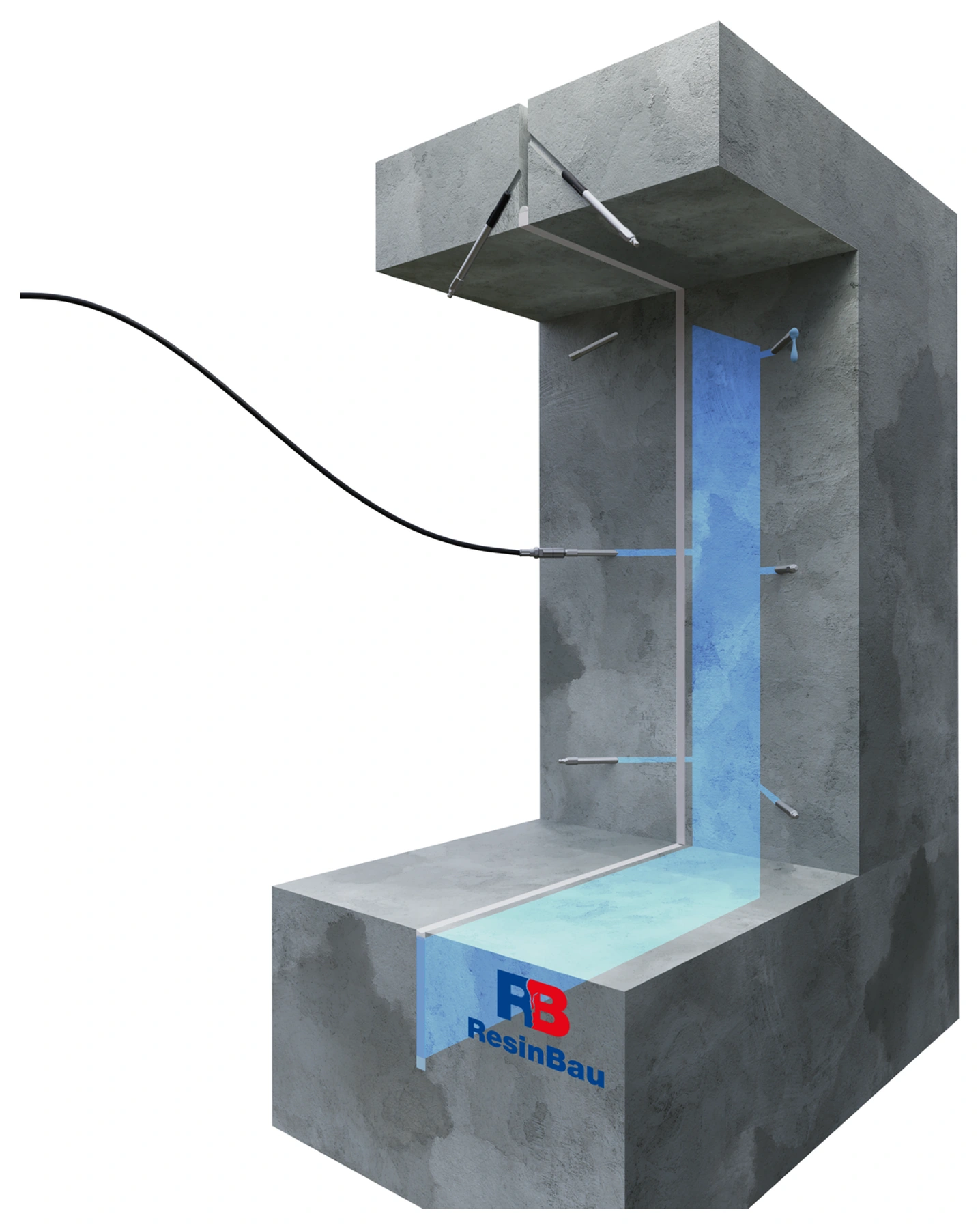

يؤكّد الانتقال إلى النقطة التالية الاتصال، ويُقيّم مع الاستهلاك والضغط.

11 · خيار الجدار

خيار الجدار: تتبّع ملء الأجزاء المتتالية

نفّذ التغذية على أجزاء تتيح مراقبة انتشار المادة. يمثّل الشريط الأزرق منطقة الملء المستهدفة، ويكشف الخروج في النقطة التالية الاتصال بموضع التغذية.

لا يؤكّد الخروج أو ارتفاع الضغط وحده الملء الكامل. قارن الكمية ومواضع الانتقال وتغيّر سلوك الماء. عند هروب غير متحكّم به أو ارتفاع الضغط دون استهلاك، أوقف التغذية وتحقّق من السبب.

  • سجّل تسلسل انتقال المادة.
  • افحص الشريط بالكامل، وليس الوجه الظاهر وحده.
الضغط والاستهلاك والمراقبة →

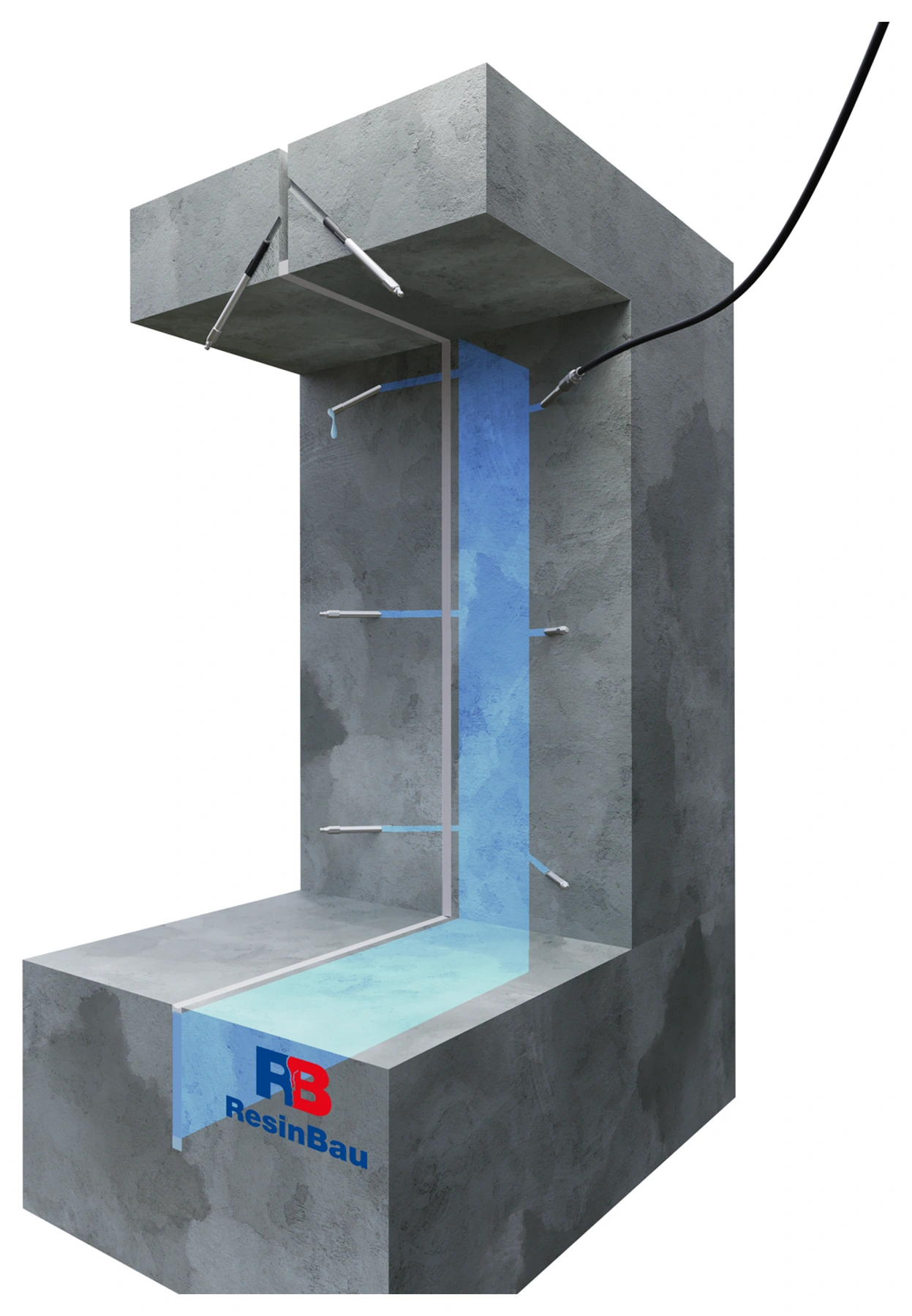

يهدف الثقب النهائي إلى شمول الجزء الأبعد من فاصل التمدد.

12 · خيار الجدار

خيار الجدار: أوصل المادة إلى نهاية المقطع

يؤدّي الوصول العلوي في الرسم إلى المنطقة الطرفية قرب البلاطة العلوية، التي لا يمكن تقييمها من المخارج الأدنى وحدها. يستند موضع الثقب وزاويته إلى مسار الفجوة وموضع حدودها.

افحص نهايات الأجزاء والاتصال بمواد منع التسرب المجاورة. قد يستمر انقطاع متروك عند الطرف في نقل الماء رغم أن الجزء الأوسط يبدو ممتلئًا. لا تنقل زاوية الرسم التوضيحي دون تقييم التفصيل.

  • افحص المنطقة قرب البلاطة العلوية وحدود الجزء.
  • أكّد الوصول قبل تنفيذ الثقب الأخير.
قبول إصلاح فاصل التمدد →

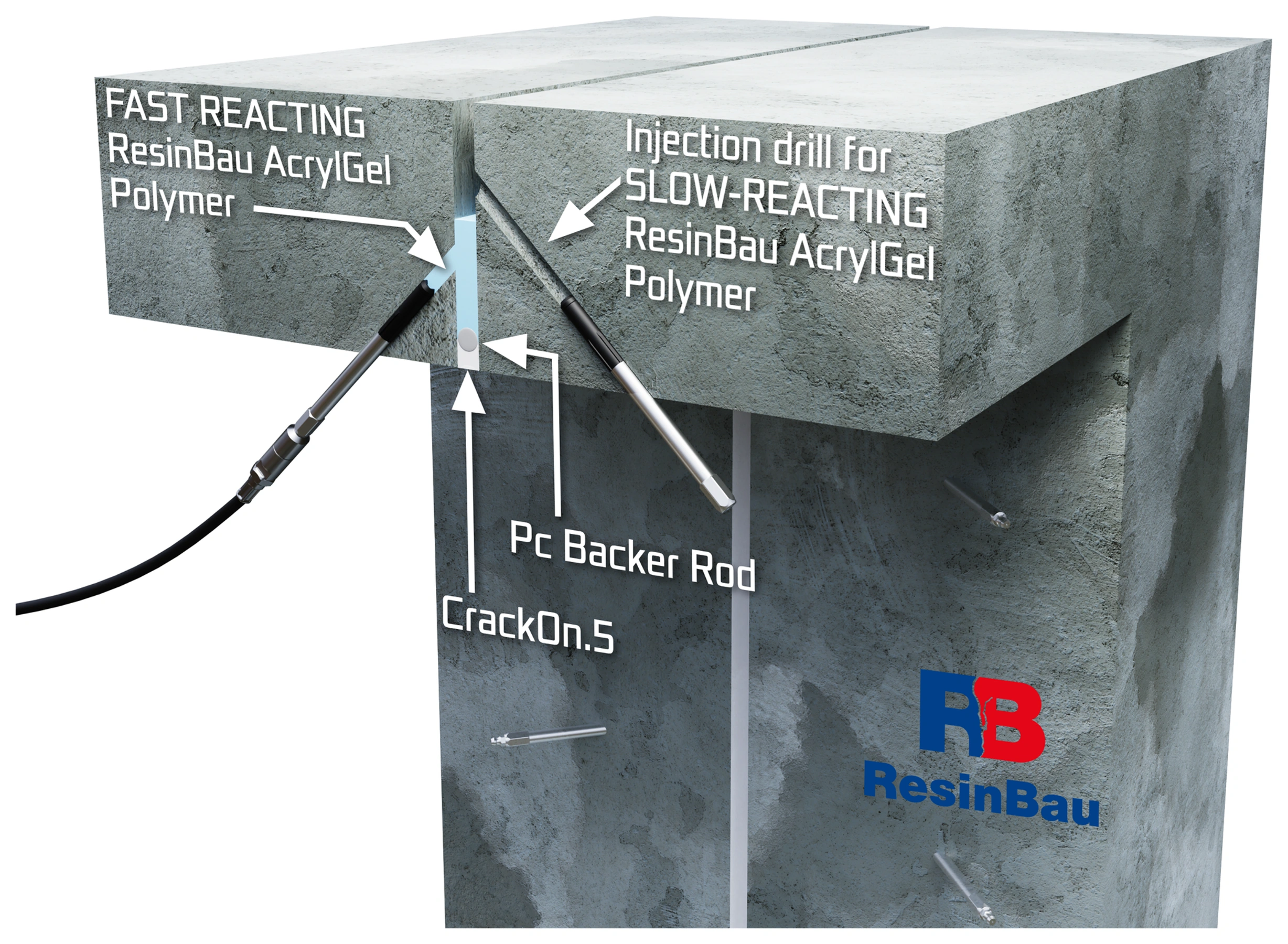

تهيّئ الطبقة التمهيدية ظروف ملء المنطقة الأعمق.

13 · خيار البلاطة العلوية

خيار البلاطة العلوية: حدّ الخروج بطبقة أقل عمقًا

عند الوصول من الأسفل، يتيح المسار الأول الأقل عمقًا تغذية هلام بزمن تفاعل أقصر. يشكّل حبل الحشو الداعم والإغلاق المؤقت بمادة CrackOn.5 الحدّ السفلي للعمل.

تحقّق من بقاء المادة في هذه المنطقة ومن إتاحة النقاط المتوفرة مراقبة التدفّق. يخص هذا الخيار الوصول عبر البلاطة العلوية؛ وليس مرحلة إلزامية تالية بعد ملء الجدار.

  • ميّز بين المنطقة الأقل عمقًا والأعمق.
  • أكّد احتجاز الطبقة الحاجزة.
اختيار زمن التفاعل →
يتيح الوصول الأعمق انتشار المادة إلى ما بعد المنطقة القريبة من الوجه.

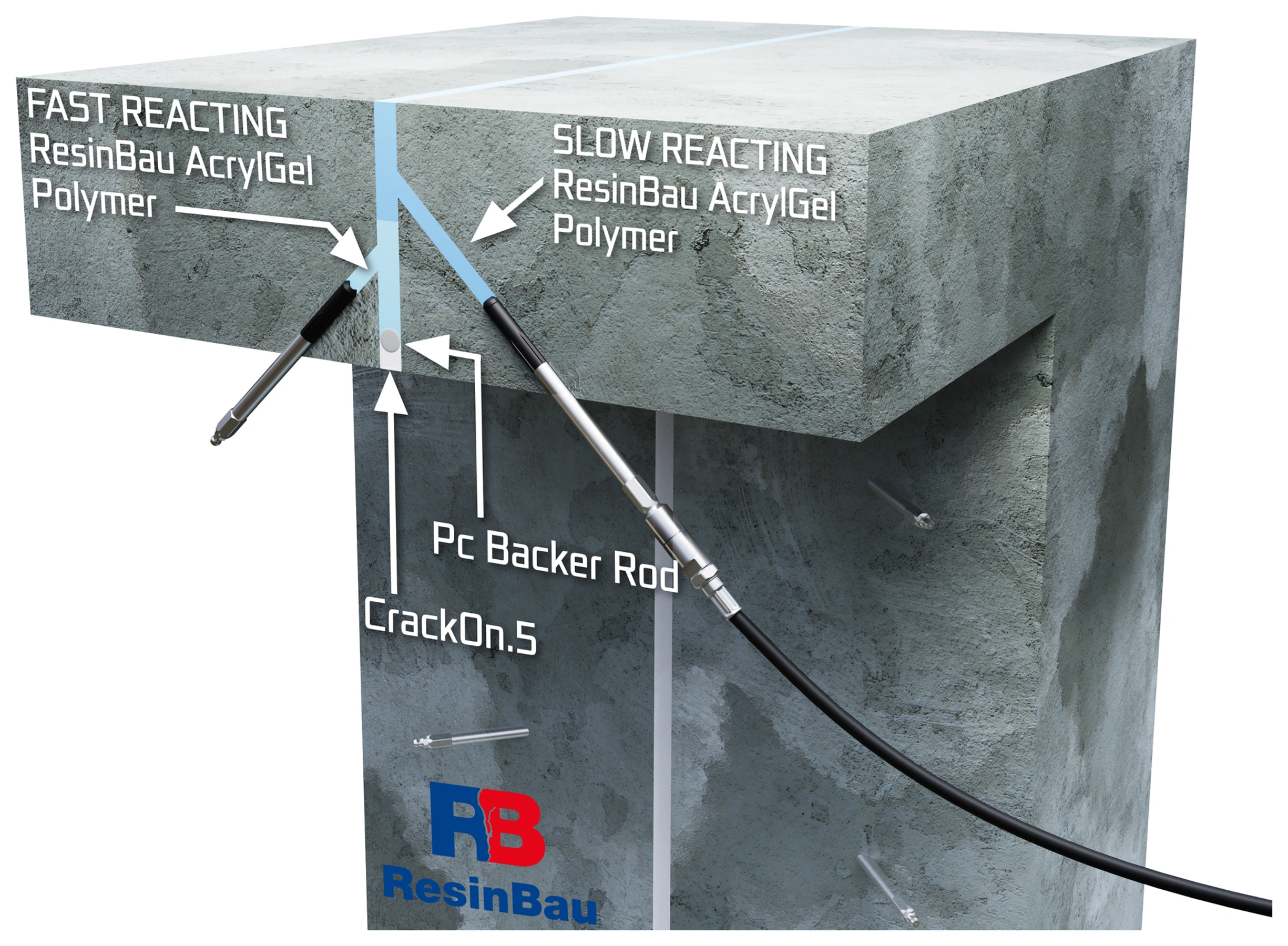

14 · خيار البلاطة العلوية

خيار البلاطة العلوية: املأ الجزء الأعمق من المقطع

يؤدّي الثقب الثاني إلى الطبقة الرئيسية، حيث يجب أن ينتشر الهلام ذو زمن التفاعل الأطول داخل المقطع المحضّر. ويحدّ الارتكاز والطبقة التمهيدية من الهروب من الأسفل.

راقب الانتقال إلى نقاط المراقبة وطرفي الجزء المراد إحكامه. اختر عمق الثقوب ومواضعها وفق الهندسة الفعلية للبلاطة العلوية. الصورة المنتظمة في الرسم هدف يجب تقييم تحقّقه أثناء العمل.

  • تحقّق من الاتصال في الجزء الأعمق.
  • قيّم طرفي الجزء قبل إنهاء التغذية.
الضغط والاستهلاك والانتقال →
يجب ألا تعيق المونة الصلبة اللازمة أثناء التغذية حركة الوصلة.

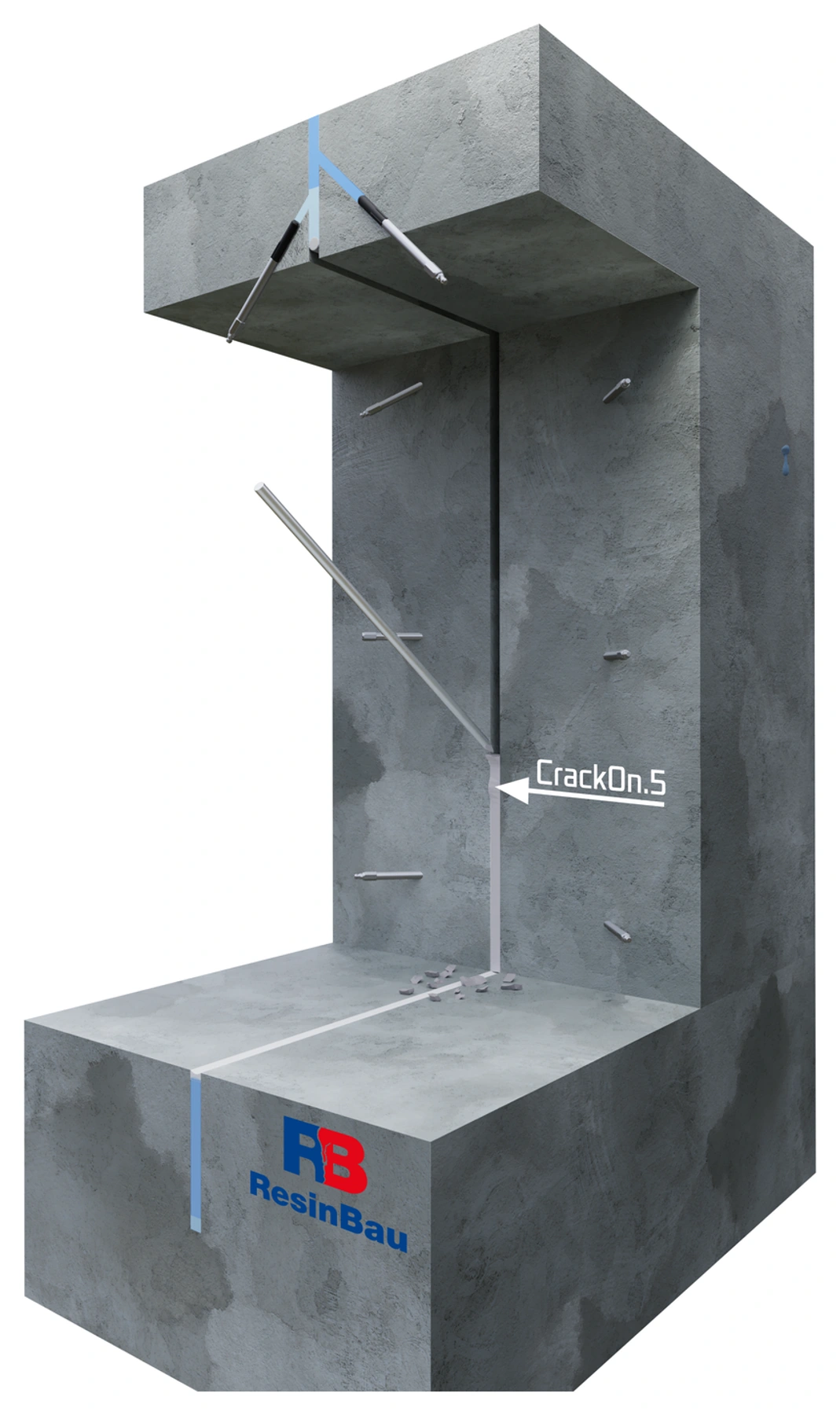

15 · الإنهاء

أزل الإغلاق المؤقت

بعد انتهاء الحقن، أزل المونة المؤقتة حيث قد تقيّد حركة فاصل التمدد. نفّذ ذلك وفق التفصيل النهائي مع الحفاظ على الحشو المناسب في العمق.

تحقّق من عدم بقاء جسور صلبة بين الحافتين. حضّر حيّز الارتكاز والتشطيب المرن؛ ولا تعتبر الهلام المكشوف سطحًا نهائيًا غير محمي.

  • افحص مسار الإغلاق بالكامل.
  • حافظ على حيّز التفصيل المرن.
المراقبة بعد الملء →
يحمي التشطيب منطقة منع التسرب ويجب أن يسمح بالحركة المحدّدة.

16 · الإنهاء

نفّذ وجهًا مرنًا واقبل الوصلة

أزل باكرات الحقن وحضّر الأسطح ونفّذ إغلاق الثقوب المحدّد. يشير PU Sealant إلى المعجون المرن عند الوجه؛ وتستند هندسته وارتكازه إلى الحركة المطلوبة وظروف الوصلة.

راعِ حماية الهلام من الجفاف. يشمل القبول إحكام الجزء بالكامل والاتصال بالعزل المجاور والحفاظ على الحركة. ولا يغني المظهر المكتمل للوجه عن المراقبة في ظروف مائية ممثّلة.

  • تحقّق من استمرارية التشطيب والوصلات.
  • أكّد الإحكام والحفاظ على الحركة.
قبول الإصلاح →

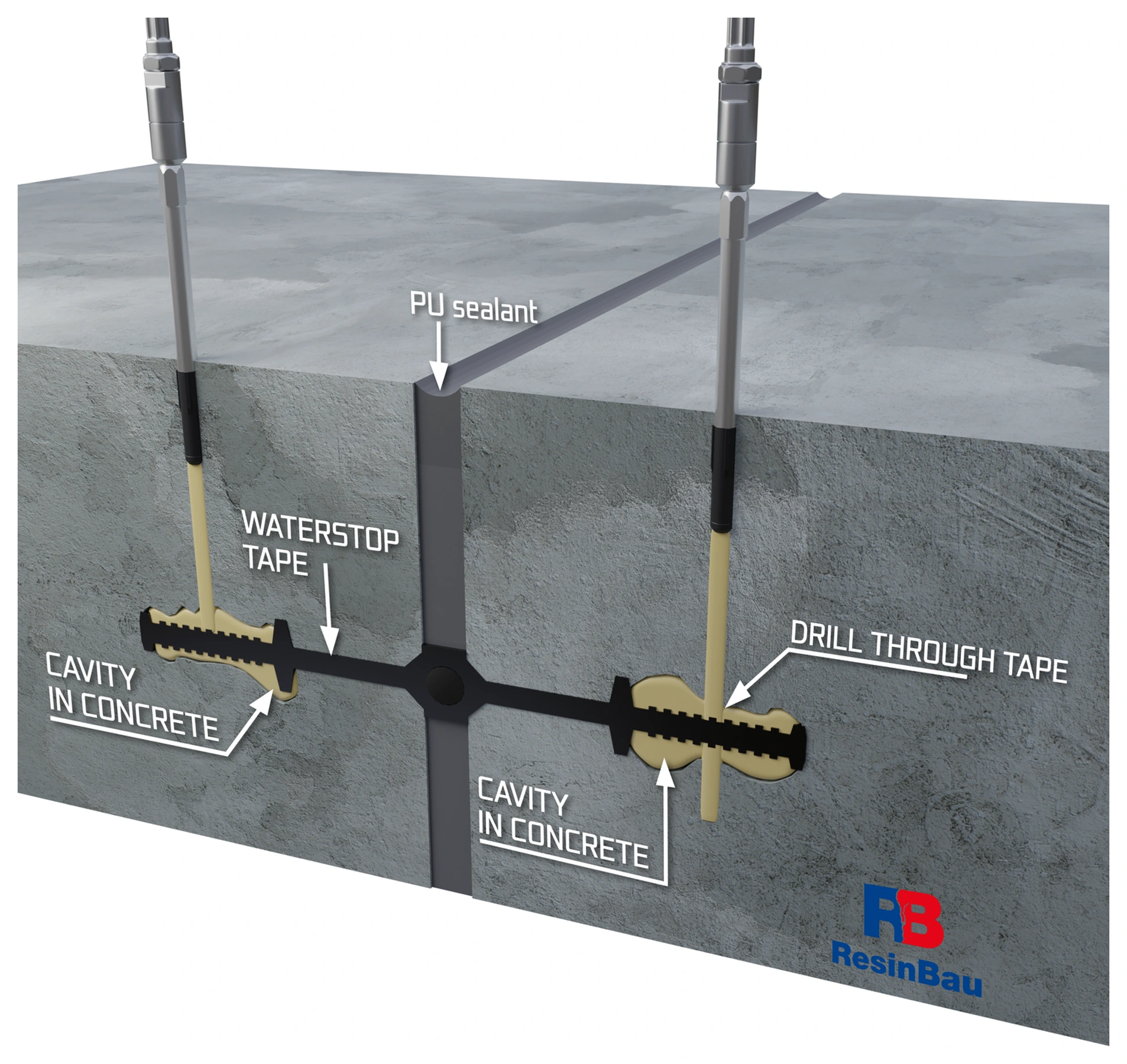

يتطلب إصلاح المنطقة قرب الشريط تفصيل وصول منفصلًا.

17 · الخيار قرب شريط منع الماء

الخيار قرب شريط منع الماء: حدّد التجاويف واملأها

تمثّل الأضلاع السوداء المضلّعة شريط منع الماء، وتمثّل المساحات الصفراء الفراغات عند اتصاله بالخرسانة. يبيّن الرسم خيارًا خاصًا لثقب عبر الشريط إلى تجويف محدّد. ولا يوجّه إلى الثقب العشوائي لعزل يعمل بصورة سليمة.

يستند اختيار المادة إلى الماء والحيّز المراد ملؤه والحركة. يحتاج HydroGum إلى الماء للتفاعل ويشكّل حشوًا رغويًا: يجب تأكيد الانتشار وتقييد التمدد والحفاظ على حركة الوصلة. والهلام المرن AcrylGel + Polymer خيار مختلف؛ فلا تنقل طريقة التغذية بينهما تلقائيًا.

  • حدّد موضع الشريط ومدى التجويف.
  • تحقّق من تأثير التغذية على الشريط وحركة الوصلة.
HydroGum: ظروف التفاعل →AcrylGel + Polymer →
للتغذية في العمق ومنع التسرب السطحي وظيفتان مختلفتان.

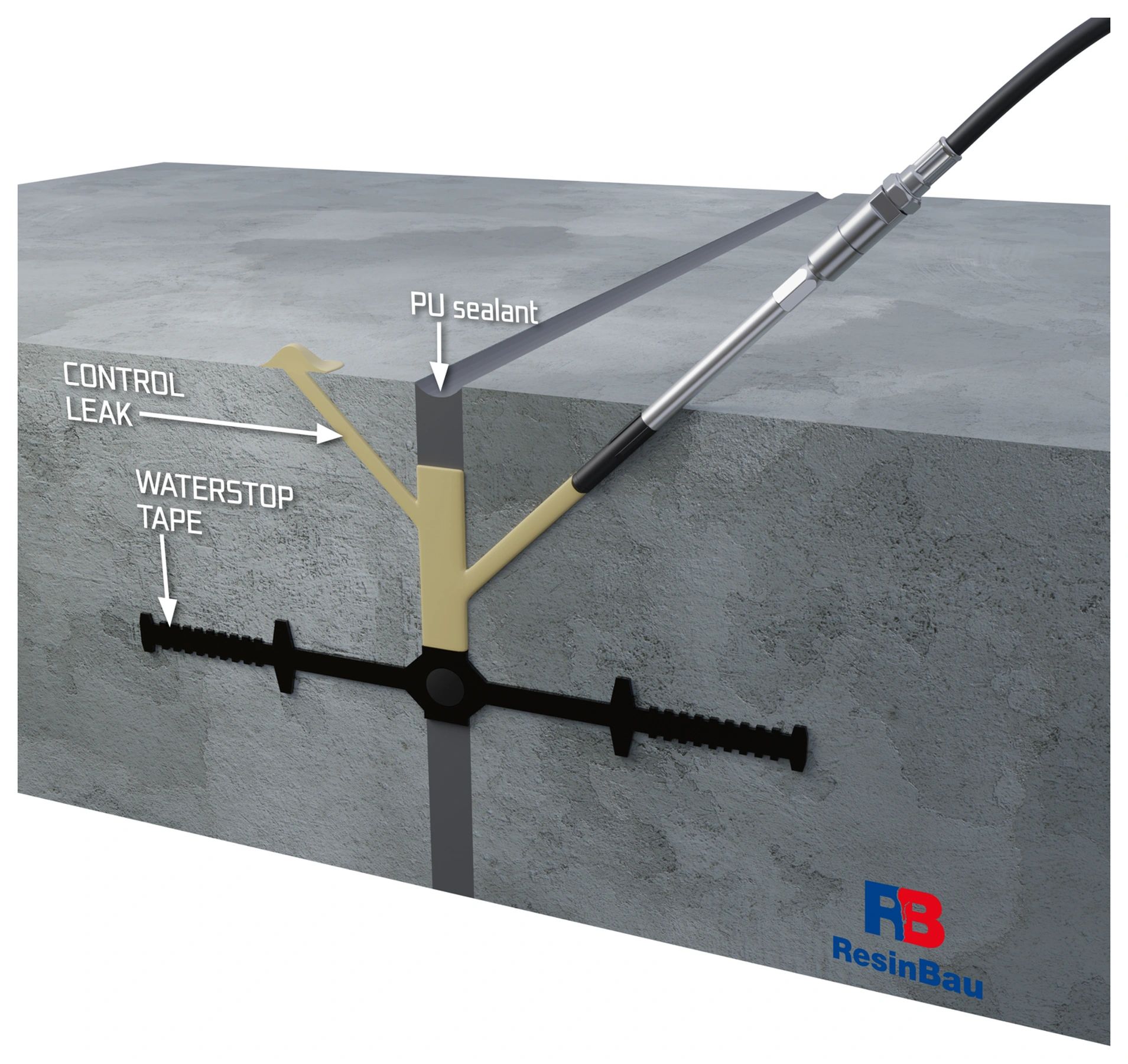

18 · الخيار قرب شريط منع الماء

الخيار قرب شريط منع الماء: راقب مسار استكمال الملء

في هذا الخيار، يوجّه الوصول المائل المادة إلى الفجوة قرب تشطيب PU موجود أو جديد. يشير سهم CONTROL LEAK إلى موضع مراقبة انتقال المادة؛ ولا يعني ترك تسرّب مقصود بعد الإصلاح.

يجب أن تؤكّد المراقبة وصول المادة إلى المنطقة المحدّدة قرب الشريط. بعد استكمال الإحكام، قيّم الاستمرارية على الجزء بالكامل ونفّذ الإغلاق السطحي المحدّد. ولا يشكّل المعجون عند الوجه وحده دليلًا على ملء الفراغات في العمق.

  • اربط نقطة المراقبة بمنطقة التغذية.
  • تحقّق من الإحكام بعد استكمال الملء.
مراقبة المقطع الكامل →تنظيف النظام بعد المادة المختارة →

حدّد ما يجب أن يبقى قابلًا للحركة

سجّل عرض الفجوة وعمقها واتجاهات الحركة المتوقعة وحالة الحواف وموضع الشريط والحشوات السابقة. حدّد ما إذا كان الماء يمر عبر وجه فاصل التمدد أو على امتداد الشريط أو عبر تجويف قربه أو من شق مجاور. قد يقع التسرّب الظاهر بعيدًا عن موضع عدم الإحكام الأصلي.

تستند حركة فاصل التمدد إلى التصميم وسلوك المنشأ. ولا تساوي استطالة عيّنة الراتنج عند الانقطاع الحركة المسموح بها للوصلة المكتملة. وتحدّد الهندسة والارتكاز والالتصاق ونمط التشوّه والظروف المائية أيضًا سلوك التفصيل.

تحتاج المادة إلى حيّز محدّد

أزل الطبقات المفكّكة والرواسب ومواد الحشو غير الفعّالة من المنطقة المخطّطة. اختر الارتكاز والإغلاق لاحتجاز المادة عند العمق المناسب مع الحفاظ على نقاط المراقبة. قد تغادر المادة المختفية سريعًا فاصل التمدد؛ ولا تتيح زيادة الدفعة وحدها التحكّم في موضع الملء.

يشكّل حبل الحشو الداعم والإغلاق المؤقت بمادة CrackOn.5 حدود العمل في الرسوم. يستند موضعهما إلى المقطع. ولا ينبغي أن تحل أبعاد شريط منع التسرب التوضيحي محل اختيار التفصيل للحركة والضغط المائي الفعليين.

يعتمد الوصول على الهندسة

فاصل تمدد أفقي مفتوح

إذا أمكن تحضير المنطقة وتحديدها من الأعلى، فانظر في تغذية متحكّم بها بالجاذبية. قد تحدّ طبقة بزمن تفاعل أقصر من الهروب، وتتيح طبقة تالية بزمن أطول الانتشار. يجب أن يؤكّد الاختبار عدم انجراف الهلام مع تدفّق الماء.

فاصل تمدد في جدار أو بلاطة علوية

يجب أن تصيب الثقوب مستويات المنطقة وأطرافها المخطّطة. تتيح نقاط المراقبة تقييم الانتقال على امتداد الفجوة وفي عمق المقطع. وقد تترك التغذية قرب الوجه الظاهر وحده الجزء الأبعد غير محكم.

عدم إحكام قرب شريط منع الماء

حدّد أولًا موضع الشريط وحالته. الوصول إلى الحيّز قربه تفصيل إصلاح منفصل. لا تثقب عزلًا سليمًا عشوائيًا بحثًا عن التسرّب.

تدفق قوي للمياه إلى الداخل

اختر مرحلة للحدّ من التدفّق لتوفير ظروف المادة الرئيسية. حافظ على الحيّز والوصول لاستكمال الإحكام؛ فقد يعيق ملء المنطقة كاملةً عشوائيًا برغوة سريعة المرحلة التالية.

يجب أن يتوافق زمن التفاعل مع مسار المادة

حضّر اختبار AcrylGel بدرجة حرارة مادة وبيئة قريبة من العمل. يساعد الوقت في الجدول على بدء الاختيار، لكنه لا يحدّد مدة تدفّق المادة في الوصلة الفعلية. قد يغلق الوقت القصير جدًا المسار قبل بلوغ المنطقة الأبعد، وقد يسمح الطويل جدًا بالهروب أو الانجراف بالماء.

يتطلب خيار ResinBau AcrylGel + Polymer تحضير خليطين ومجموعة مناسبة لتغذيتهما. ولا يحدّد عدد مكوّنات النظام عدد مسارات المضخة. بالنسبة إلى HydroGum، يجب ضمان ملامسة الماء اللازم للتفاعل واختيار طريقة التغذية وفق رطوبة المنطقة. ويشكّل أثناء التفاعل حشوًا مرنًا رغويًا، ولذلك يجب فحص تقييد التمدد وتوزيع المادة والحفاظ على حركة فاصل التمدد المطلوبة. ولا تُنقل طريقة تغذية HydroGum تلقائيًا من خيار الهلام.

تشمل المراقبة المقطع الكامل

ابدأ بجزء تجريبي. سجّل الكميات وتسلسل خروج المادة وتغيّر سلوك الماء. يؤكّد الانتقال إلى النقطة التالية الاتصال؛ وواصل أيضًا تقييم الأطراف والعمق ومسارات الهروب المحتملة. يتطلب ارتفاع الضغط دون استهلاك أو خروج غير متحكّم به التوقف والتحقّق من السبب.

بعد الملء، أزل الجسور الصلبة المؤقتة وفق التفصيل ونفّذ التشطيب المرن المحدّد. ويجب مراعاة الهلام عند الوجه المفتوح في تصميم الحماية من الجفاف. لا تترك مونة العمل عنصرًا يعيق حركة فاصل التمدد.

انتهاء التغذية لا ينهي القبول

تحقّق من إحكام الجزء بالكامل واتصاله بالعزل المجاور. يجب أن يراعي القبول ظروف الضغط المائي وسلوك الوصلة بعد الحركة المهمة للتشغيل. سجّل المادة والتركيبة ودرجة الحرارة ونتيجة الاختبار والتشطيب المنفّذ.

تساعد حاسبة الحجم على طلب المادة للمقطع الذي جرى تقييمه. ولا تتوقّع الفراغات قرب الشريط أو الانتقال على امتداد الوصلة أو التمدد الفعلي للمادة المقيّدة داخل المنشأ.

اختيار RESINBAU

تُختار المادة وفق الظروف

ResinBau AcrylGel + Polymer →

الخيار الأساسي لملء مرن لفاصل التمدد المحضّر. اختر التفاعل والحماية من الجفاف؛ ولا تستبدل خيار البوليمر بخيار الماء تلقائيًا.

HydroGum →

للمناطق التي يتوفّر فيها الماء اللازم للتفاعل وللحدّ من تدفّقه. يشكّل HydroGum حشوًا رغويًا أثناء التفاعل؛ وفي فاصل التمدد، يجب تأكيد تقييد تمدده وتوزيع المادة والحفاظ على حركة الوصلة المطلوبة.

WaterStopper →

مرحلة تحدّ من التدفّق الشديد قبل منع التسرب الرئيسي المختار؛ وليست ملءً صلبًا لوصلة متحركة.

CrackOn.5 →

إغلاق مؤقت أثناء الحقن يُزال حيث قد يعيق الحركة المصمّمة.

احسب ما تعرفه

حاسبةحجم فاصل التمدد →

احسب المقطع الذي جرى تقييمه؛ وافصل المناطق ذات الأبعاد المختلفة.

حاسبةخلط المادة →

اختر المنتج والخيار المحدّدين. أكّد زمن التفاعل بالاختبار.

حاسبةاللترات والكيلوغرامات →

حوّل المادة أو الخليط المناسب مع مراعاة الافتراضات المبيّنة.

الخطوة التالية

تابع القراءةمراقبة الحقن →

اربط الضغط والاستهلاك وانتقال المادة.

تابع القراءةوصلات الأنفاق →

راعِ انتقال الماء والتقسيم إلى أجزاء.

ناقش ظروف مشروعك

جهّز المقطع ووصف الماء والحركة ونتائج الاختبارات السابقة. تساعدك ResinBau على اختيار المادة وتقنية التنفيذ.
