المعرفة · الأنفاق والمنشآت تحت الأرض
قد ينتقل الماء على امتداد الوصلة ويظهر بعيدًا عن موضع عدم الإحكام. قسّم الإصلاح وفق منطقة التأثير: داخل الوصلة أو القطاع أو خلف البطانة.
تتبّع التقنية
شاهد الهدف أولًا في المقطع الكامل، ثم تتبّع الحفر وتجميع المجموعة وتركيبها والتغذية ومراقبة النقاط المتتالية. يخص التسلسل اتصال القطاعات المعروض؛ وتتطلب مناطق البطانة الأخرى تقييمًا منفصلًا.

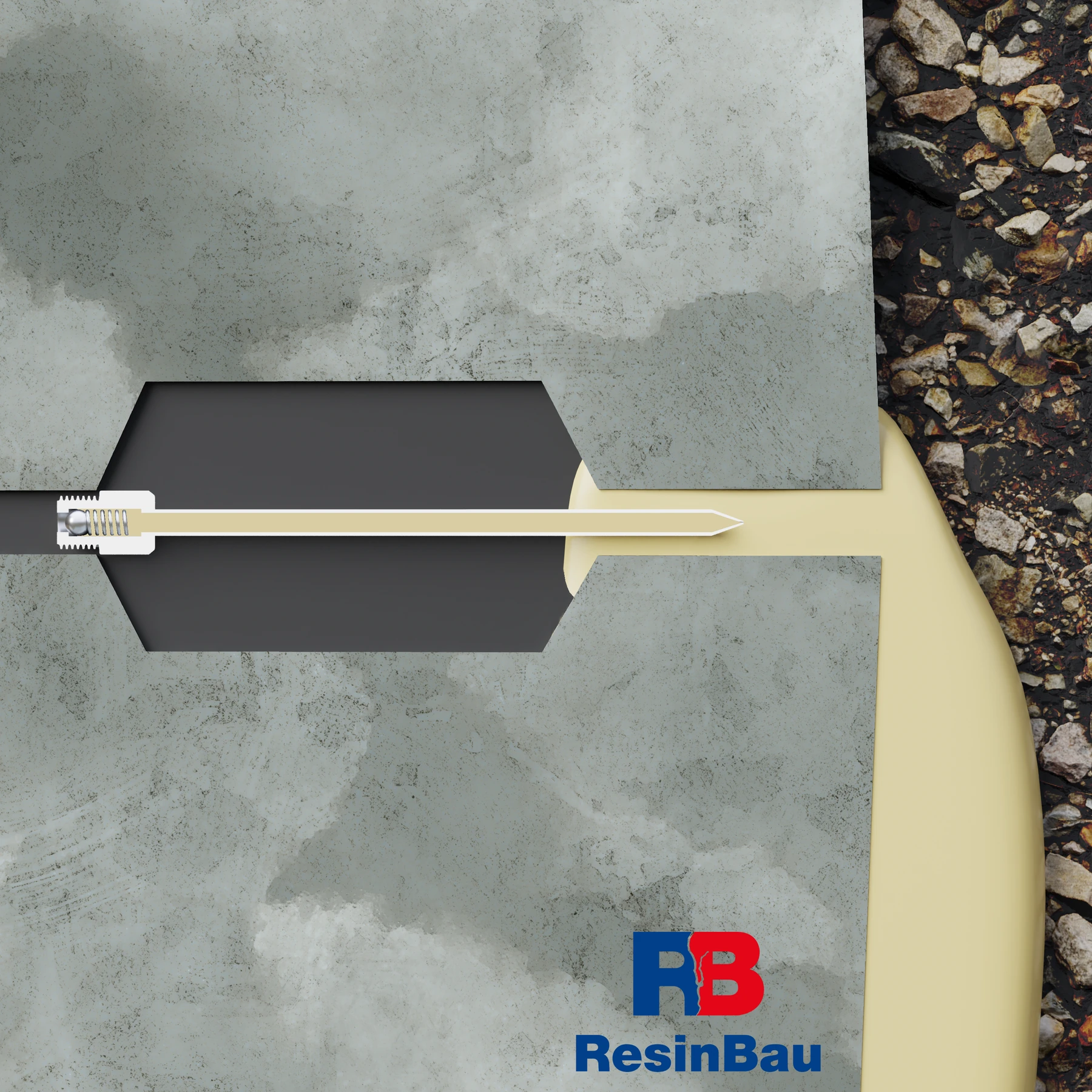

01 · الهدف والهندسة
هدف التفصيل المعروض إيصال المادة إلى المنطقة غير المحكمة قرب اتصال القطاعات. يبيّن الرسم مسار المادة المستهدف والإبرة المتروكة؛ وتشرح اللوحات التالية التحضير والتنفيذ.
قيّم الهندسة الفعلية للوصلة وموضع الحشية والظروف المائية. هذا تفصيل واحد للأنفاق. لإصلاح شق قطاع وملء فراغ خلف البطانة وتثبيت التربة أهداف مختلفة، وتتطلب وصولًا واختيار مادة منفصلين.

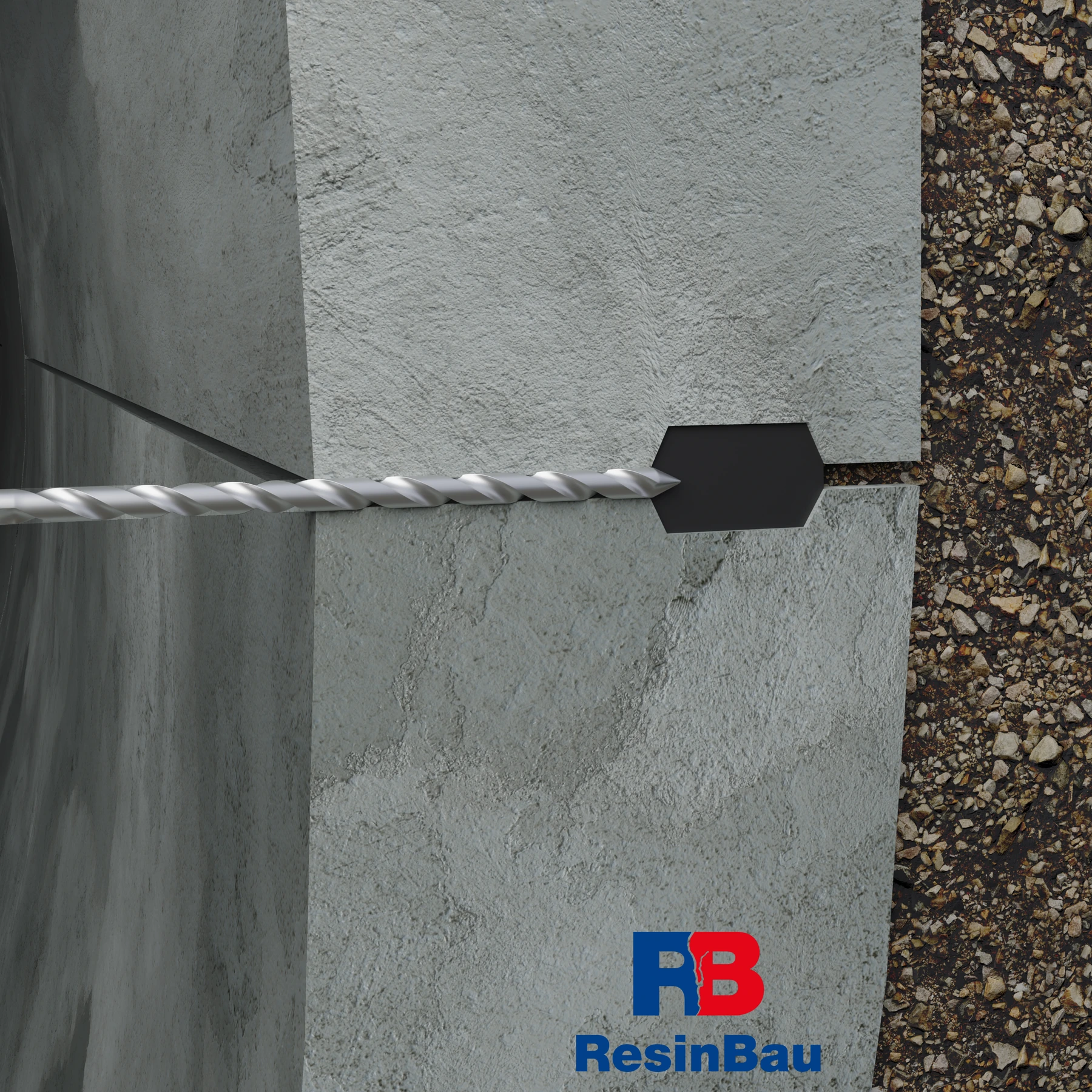

02 · تحضير الوصول
خطّط الثقب وفق تفصيل القطاعات والحشية. المسار المعروض رسم للوصول إلى منطقة محدّدة، وليس إذنًا بثقب الحشية أو التسليح أو البطانة بالكامل كيفما اتفق.
راقب الاتجاه والعمق. قد يؤدّي إنهاء الثقب قبل الهدف أو تجاوزه المنطقة المقصودة إلى انتشار مختلف تمامًا للمادة. كيّف تحضير الثقب مع الإبرة والمادة المختارتين.

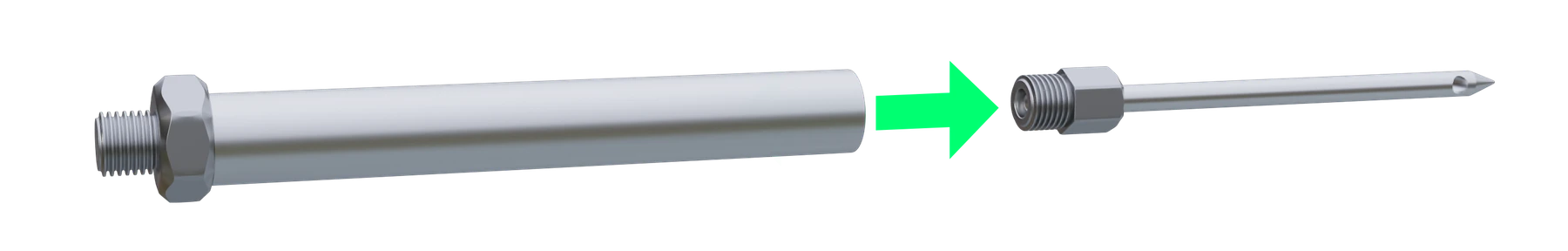

03 · تجميع المجموعة
اختر مجموعة متوافقة من الإبرة والأنبوب، بحيث يغذّي الطرف المادة إلى الموضع المخطّط بعد التركيب. راجع طريقة التوصيل للطراز المحدّد.
قبل التجميع، قيّم حالة العناصر وخلو مسار التغذية من الانسداد. يستند طول المجموعة إلى مقطع الاتصال؛ ولا يؤكّد تشابه العناصر مع الرسم وحده قابليتها للاستبدال.

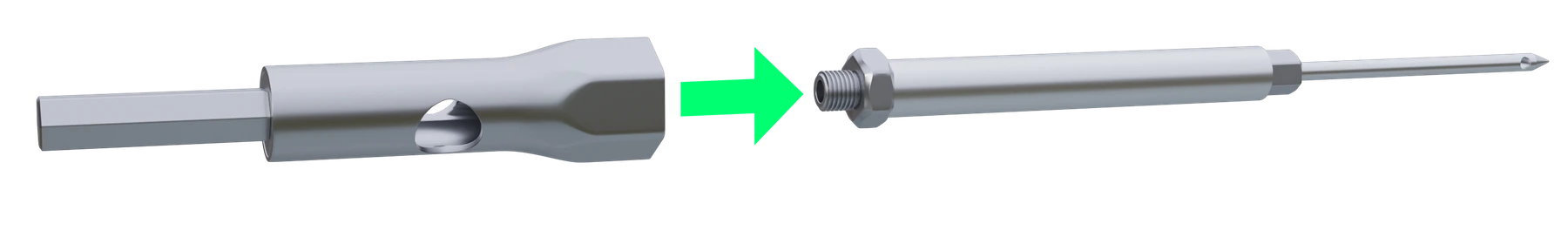

04 · تجميع المجموعة
يتطلب الخيار المعروض وصلة ملائمة للمجموعة. يجب أن تنقل حركة التركيب وفق التعليمات وأن تتيح تثبيتًا متحكّمًا به.
لا تختر قوة الشدّ من مظهر الرسم. تعتمد طريقة التركيب على الملحق المحدّد والثقب المحضّر.

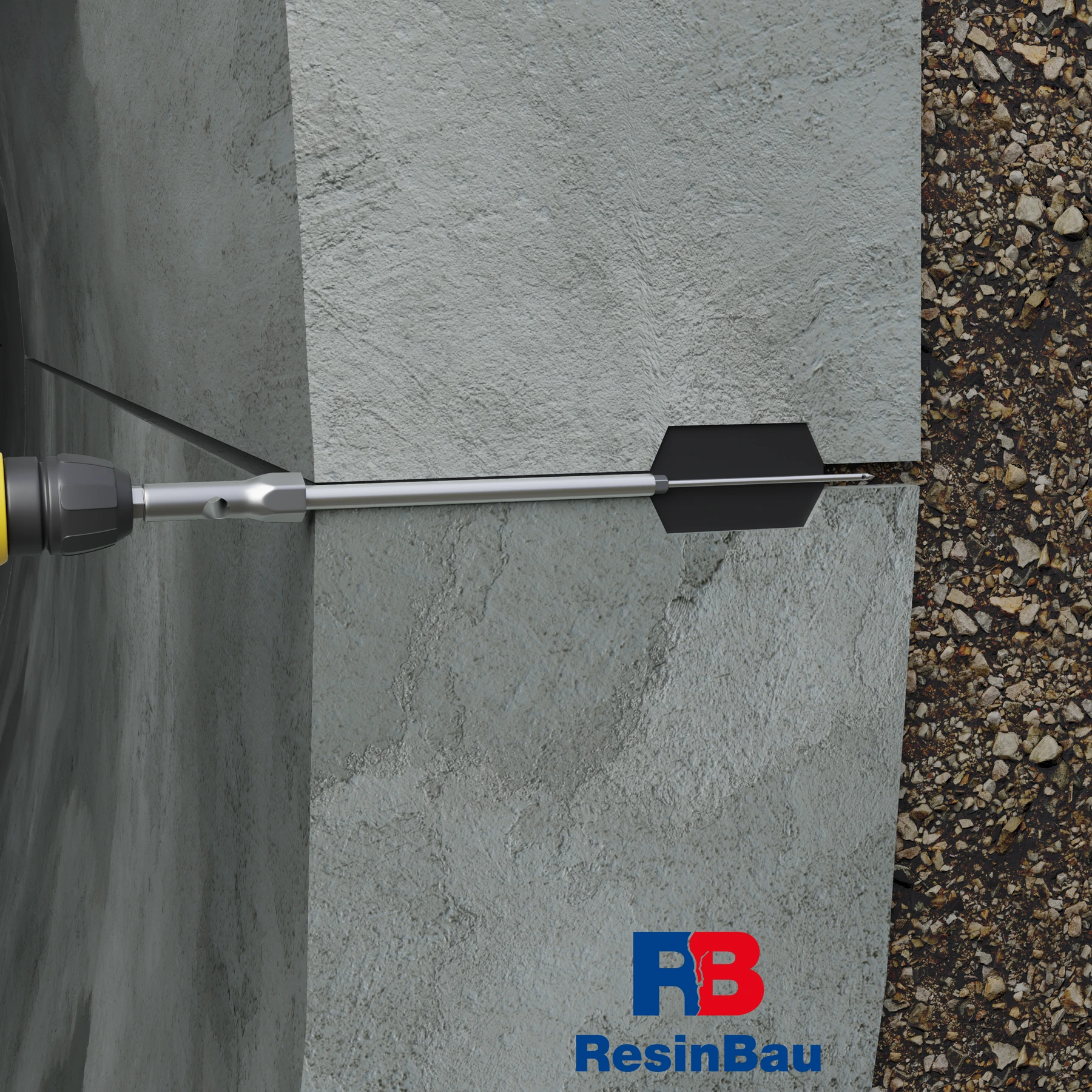

05 · تجميع المجموعة
أدخل المجموعة وثبّتها وفق تعليمات الطراز مع الحفاظ على موضع الطرف المخطّط. تسهّل الأداة التركيب، لكنها لا تغني عن التحقّق من إصابة الهدف.
قبل تغذية المادة، افحص الثبات والتوصيل وإمكانية مرور مادة الحقن. لا تبدأ الضخ إذا ثار شك في وجود الطرف داخل المنطقة المستهدفة.

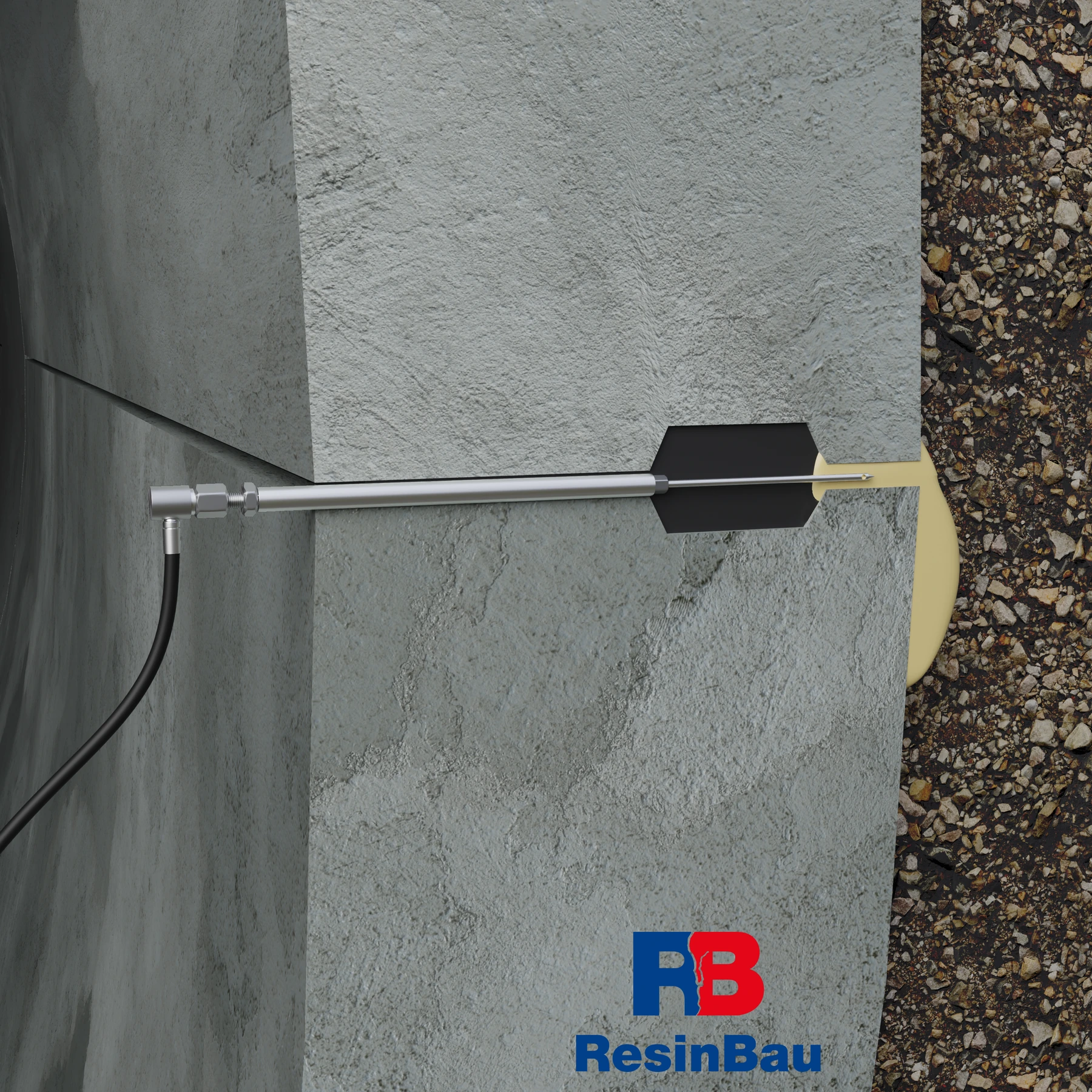

06 · التغذية والمراقبة
اختر المادة وفق الماء والحركة والهندسة وإمكانية احتجازها داخل الاتصال. عند التدفّق الشديد، قد تلزم مرحلة منفصلة للحدّ من التدفّق قبل منع التسرب الفعلي.
أثناء الاختبار، راقب الضغط والاستهلاك والخروج في المحيط. لا تساوِ بين الحشو المبيّن في الرسم والملء المُثبت للاتصال الفعلي. يتطلب الانتقال غير المتحكّم به خلف البطانة تقييمًا وتصحيحًا.

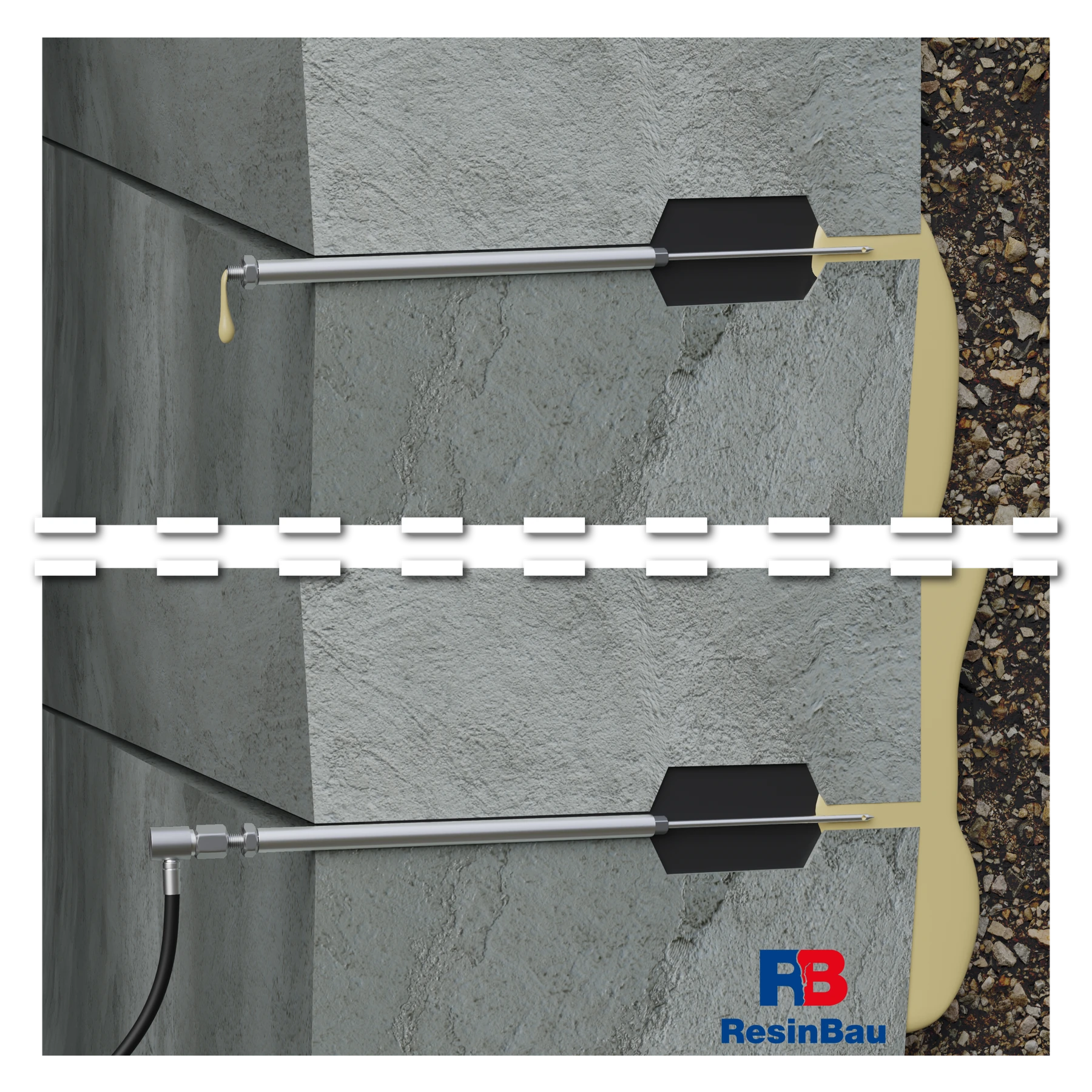

07 · التغذية والقبول
انتقال المادة إلى الإبرة التالية ملاحظة لانتشارها في المنطقة. استند في المتابعة إلى الاختبار وسلوك الجزء، وليس إلى ظهور أول قطرة وحده. سجّل الكمية والضغط ومواضع الخروج.
تبقى الإبرة داخل المنشأ في التفصيل المعروض. نفّذ إنهاء التوصيل والقبول وفق النظام وتصميم الإصلاح. قيّم إحكام الوصلة وسلوكها بعد الانتهاء؛ ولا يغني اتصال المادة بين النقاط وحده عن هذه المراقبة.
اربط الملاحظات بحلقة أو جزء النفق وموضعه على المحيط. ميّز بين تسرّب الوصلة وشق القطاع والتجويف والاختراق والاشتباه بفراغ خلف البطانة. سجّل لكل منطقة الظروف المائية والتدخلات السابقة وإمكانية الوصول للإصلاح.
يتجمّع في أسفل النفق الماء الموضعي والماء المنساب من الجانبين والقبو معًا. ولا يلزم أن تكون النقطة الرطبة عند القاع موضع عدم الإحكام الأصلي. قارن الملاحظات على امتداد الوصلة وفي الحلقات المجاورة، وبعد تنظيف السطح أيضًا.
الهدف منع تسرّب الحيّز المحدّد قرب الاتصال مع الحفاظ على وظيفته. يُختار الوصول بالإبرة أو الثقب وفق المقطع الفعلي وموضع الحشية والتدخل المسموح به.
الشق والحافة المتضررة والتجويف ليست العيب نفسه. حدّد الحاجة إلى منع تسرّب مرن أو ملء فراغ أو إصلاح ناقل للقوى. ويحدّد التصميم الإنشائي الحالة الأخيرة.
قد تصل المادة إلى حيّز غير مملوء أو إلى التربة. ويعني ذلك نطاقًا مختلفًا للتقييم ومراقبة الإزاحات وميزان الكمية مقارنةً بمنع تسرّب موضعي للوصلة.
يمكن تصميم نقاط دائمة للتغذية والمراقبة قبل إغلاق الطبقات. يضمن وجودها الوصول التقني؛ ولا يؤكّد وحده ارتكاز البطانة أو إحكامها.
يبيّن المقطع التغذية إلى منطقة اتصال القطاعات. يجب ربط هندسة الإبرة وعمقها وموضع طرفها بوثائق الوصلة. لا تعتبر الإبرة أداة لثقب الحشية عشوائيًا. ويتيح تنظيف الفجوة وخلو النقاط من الانسداد تمييز الماء عن المادة الواصلة.
اختر جزءًا مرجعيًا قصيرًا. تُستخدم نقطة للتغذية والنقاط التالية للمراقبة المتحكّم بها ومواصلة الحقن. خطّط طريقة إغلاقها دون فصل النظام تحت الضغط. للمناطق التي تتطلب الحدّ من الخروج، اختر إغلاقًا يتيح المراقبة ولا يعيق سلوك الاتصال.
يؤكّد ظهور المادة في النقطة المجاورة اتصال مسار التدفّق. إذا زادت الكمية دون تقدّم أو خرجت المادة في جزء بعيد أو حمل الماء حبيبات تربة، فأعد تقييم منطقة التأثير. قد يوجد اتصال بحيّز خارج الوصلة. ولا يستبعد غياب الرمل في قناة الإبرة الصغيرة هذا الاتصال.
يغيّر الانتقال إلى الحقن خلف البطانة المهمة. يلزم تقييم الحيّز المتاح وحدود الضغط ومسارات التصريف المحتملة وطريقة قياس استجابة المنشأ. ولا يكفي زيادة حدّ كمية المادة في الإجراء السابق.
قد تضعف الأوساخ في منطقة الوصلة الالتصاق وتحجب مسار الخروج. بعد التحضير، أجرِ اختبار زمن التفاعل عند درجة حرارة العمل. اختره وفق طول المسار وتدفّق الماء وإمكانية احتجاز المادة. وعند التدفّق الكثيف، يجب أن توفّر مرحلة الإيقاف ظروف منع التسرب الرئيسي المختار.
اضخ تدريجيًا مع تسجيل الضغط والكمية والوقت وتسلسل الانتقال. يعني الحقن التكميلي المتحكّم به استكمال المنطقة المتاحة ضمن زمن التشغيل؛ وليس مرادفًا للضغط المرتفع. في المنطقة المهواة، يجب أن يراعي اختيار التشطيب حماية المواد الحساسة للجفاف.
إذا كان الهدف ملء الارتكاز أو تثبيته، فيحدّد التصميم المادة والمراحل وطريقة مراقبة البطانة. قد يؤثّر الراتنج المتمدد على المنشأ بعد انتهاء الضخ أيضًا. يجب مقارنة قراءات المناسيب بالاستهلاك وانتقال المادة.
يتطلب الارتفاع غير المخطّط أو الارتفاع الحاد في الضغط أو غياب الاتصال المتوقع التوقف وإعادة تقييم الجزء. شاهد الفرق بين التثبيت والملء والرفع. مواصفات الخرطوم أو باكر الحقن ليست الضغط المسموح به للبطانة.
خطّط فترة عمل تتسع للتحضير والتفاعل والتنظيف والمراقبة. سجّل في وثائق الجزء المنطقة المستهدفة والنقاط والتركيبة والاستهلاك ومواضع الخروج غير المخطّط. لا تعمّم نتيجة جزء واحد على البطانة بالكامل مع تغيّر الظروف.
يشمل قبول منع التسرب مسارات الماء المجاورة واتصالات الأجزاء. ويشمل قبول التثبيت أيضًا قياسات الارتكاز والإزاحات المطلوبة. تتيح المراقبة بعد تغيّر الظروف المائية تقييم مواضع كانت غير نشطة أثناء العمل.
اختيار RESINBAU
لمنع تسرّب مرن للوصلات المحدّدة؛ اختر زمن التفاعل وتفصيل الحماية من الجفاف.
للمناطق التي يتوفّر فيها الماء اللازم للتفاعل ولمنع تسرّب الوصلات؛ راقب مسار المادة وظروف تقييد تمددها.
مرحلة لإيقاف التدفّق الشديد تتيح مواصلة إصلاح متحكّم به.
منع تسرّب مرن للشقوق أو اتصالات مختارة عندما يسمح تدفّق الماء باحتجاز المادة داخل المنطقة.
لملء الفراغات والتثبيت وفق التصميم. يتطلب الاختيار مراقبة تأثير التمدد على البطانة؛ ولا يغني عن المادة المرنة في وصلة متحركة.
ملء معدني للفراغات المناسبة، بما فيها المحتوية على ماء. تشترط TDS عدم التدفّق أثناء الحقن ولمدة 12 ساعة بعده؛ ويجب ربط الظروف بدرجة حرارة العنصر.
جهّز المقطع ووصف الماء والحركة ونتائج الاختبارات السابقة. تساعدك ResinBau على اختيار المادة وتقنية التنفيذ.
