Tunellər: birləşmələrin sızdırmazlığı və hissələrə nəzarət

Su birləşmə boyunca hərəkət edib sızdırmazlığın pozulduğu yerdən uzaqda görünə bilər. Təmiri təsir zonasına görə bölün: birləşmədə, seqmentdə və ya üzlüyün arxasında.

Araşdırma Gediş və variantlar Seçim və növbəti addım

TEXNOLOGİYANI İZLƏYİN

Seqment birləşməsi: iynə ilə çatma və inyeksiyaya nəzarət

Əvvəlcə tam kəsikdə məqsədə baxın, sonra qazma, dəstin yığılması və yerləşdirilməsi, vurulma və ardıcıl nöqtələrin müşahidəsindən keçin. Ardıcıllıq göstərilən seqment birləşməsinə aiddir; üzlüyün digər zonaları ayrıca araşdırma tələb edir.

Seqment birləşməsinin kəsiyi: qara profil conta zonasını, sarı rəng birləşmə yanındakı inyeksiya materialını, nazik element isə materialı çatdıran iynəni göstərir.

01 · Məqsəd və həndəsə

Birləşmənin sızdırmazlıq zonasını araşdırın

Göstərilən detalın məqsədi materialı seqment birləşməsi yanındakı sızan zonaya çatdırmaqdır. Sxem materialın nəzərdə tutulan yolunu və saxlanmış iynəni göstərir; sonrakı lövhələr hazırlığı və icranı izah edir.

Birləşmənin faktiki həndəsəsini, contanın mövqeyini və su şəraitini araşdırın. Bu, tunelin bir detalıdır. Seqment çatının təmiri, üzlüyün arxasındakı boşluğun doldurulması və qruntun sabitləşdirilməsi fərqli məqsədlər daşıyır, ayrıca çatma yolu və material seçimi tələb edir.

Birləşməni çatdan və üzlüyün arxasındakı boşluqdan fərqləndirin.
Qazmadan əvvəl contanın mövqeyini müəyyən edin.

Materialın və tunel zonasının seçilməsi →

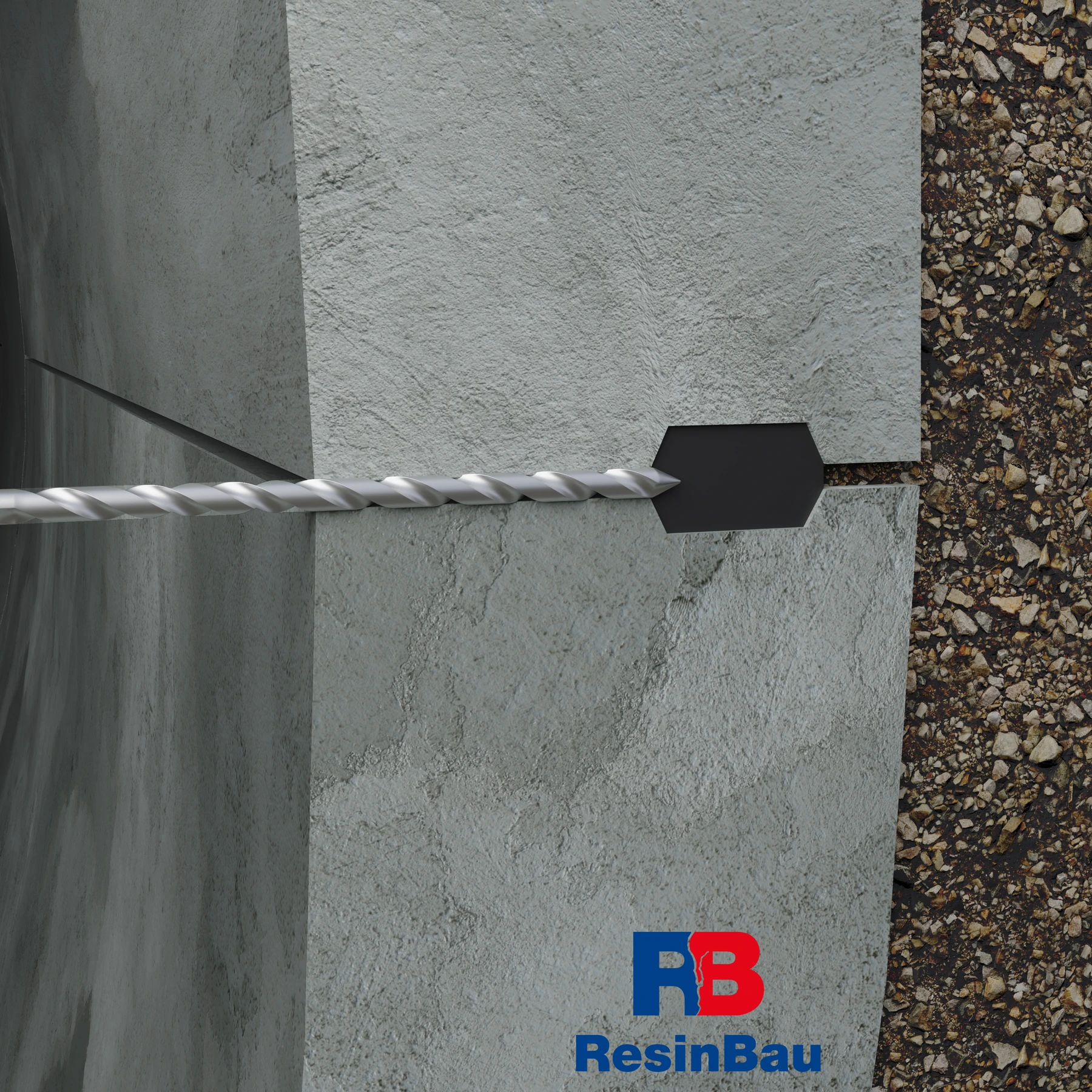

Konstruksiyanın daxilindən yönəldilən burğu qara conta profili yanındakı birləşmə zonasına çatır.

02 · Çatma yolunun hazırlanması

Müəyyən edilmiş zonaya çatma yolunu açın

Dəliyi seqmentlərin və contanın detalına əsasən planlaşdırın. Göstərilən yol konkret zonaya çatma sxemidir, contanın, armaturun və ya bütün üzlüyün istənilən şəkildə deşilməsinə icazə deyil.

İstiqamətə və dərinliyə nəzarət edin. Dəliyin hədəfdən əvvəl dayandırılması və ya nəzərdə tutulan zonadan kənara keçirilməsi materialın tam fərqli yayılmasına səbəb ola bilər. Dəliyin hazırlanmasını seçilmiş iynəyə və materiala uyğunlaşdırın.

Birləşmənin sənədlərini yoxlayın.
Dərinliyi və keçiriciliyi təsdiqləyin.

Texnoloji sınaq →

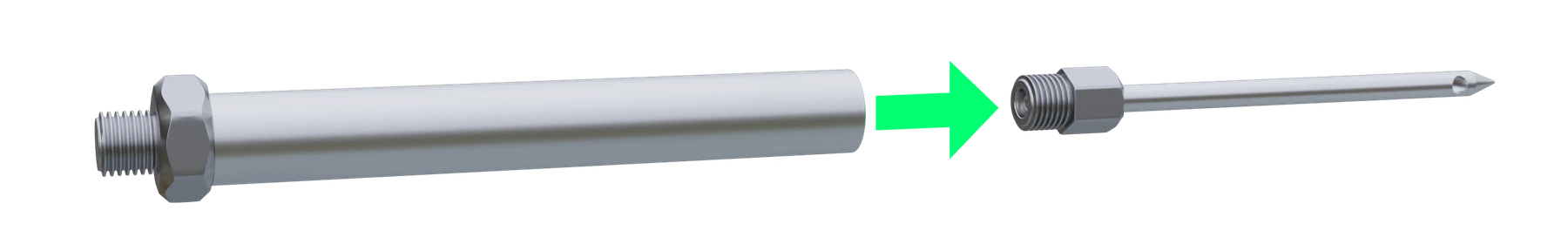

Birləşdirilmədən əvvəl dəstin iki elementi: borucuq və nazik iynə. Yaşıl ox yığma istiqamətini göstərir.

03 · Dəstin quraşdırılması

İynəni inyeksiya borucuğu ilə birləşdirin

Yerləşdirildikdən sonra ucun materialı planlaşdırılmış yerə vurması üçün uyğun iynə və borucuq dəsti seçin. Birləşdirmə üsulunu konkret model üçün yoxlayın.

Quraşdırmadan əvvəl elementlərin vəziyyətini və vurulma yolunun keçiriciliyini qiymətləndirin. Dəstin uzunluğu birləşmənin kəsiyindən irəli gəlir; təkcə elementlərin çertyoja oxşarlığı onların qarşılıqlı əvəzlənməsini təsdiqləmir.

Elementlərin uyğunluğunu yoxlayın.
Zədələnmiş və ya tıxalı iynə quraşdırmayın.

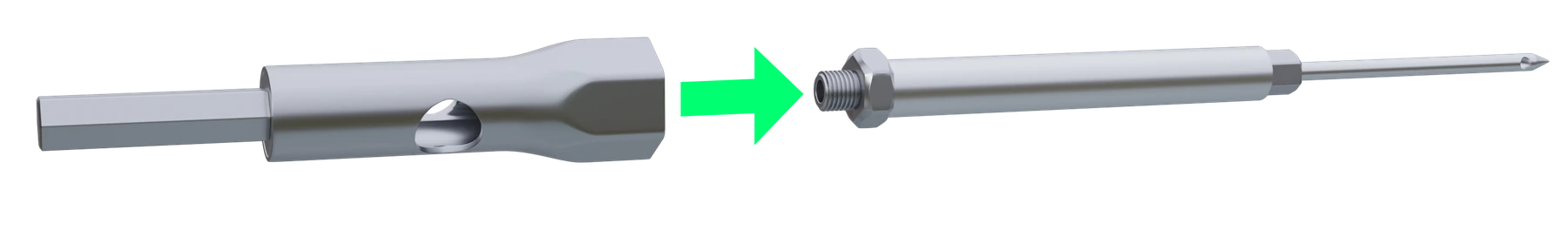

Başlıq və iynə-borucuq yığımı; ox quraşdırma zamanı onların birgə işini göstərir.

04 · Dəstin quraşdırılması

Uyğun quraşdırma başlığını hazırlayın

Göstərilən variant dəstə uyğun başlıq tələb edir. O, quraşdırma hərəkətini təlimata uyğun ötürməli və nəzarətli yerləşdirməyə imkan verməlidir.

Sıxma qüvvəsini şəklin görünüşünə əsasən seçməyin. Quraşdırma üsulu konkret avadanlıqdan və hazırlanmış dəlikdən asılıdır.

Uyğun başlıq istifadə edin.
Yerləşdirmə dərinliyinə nəzarət imkanını yoxlayın.

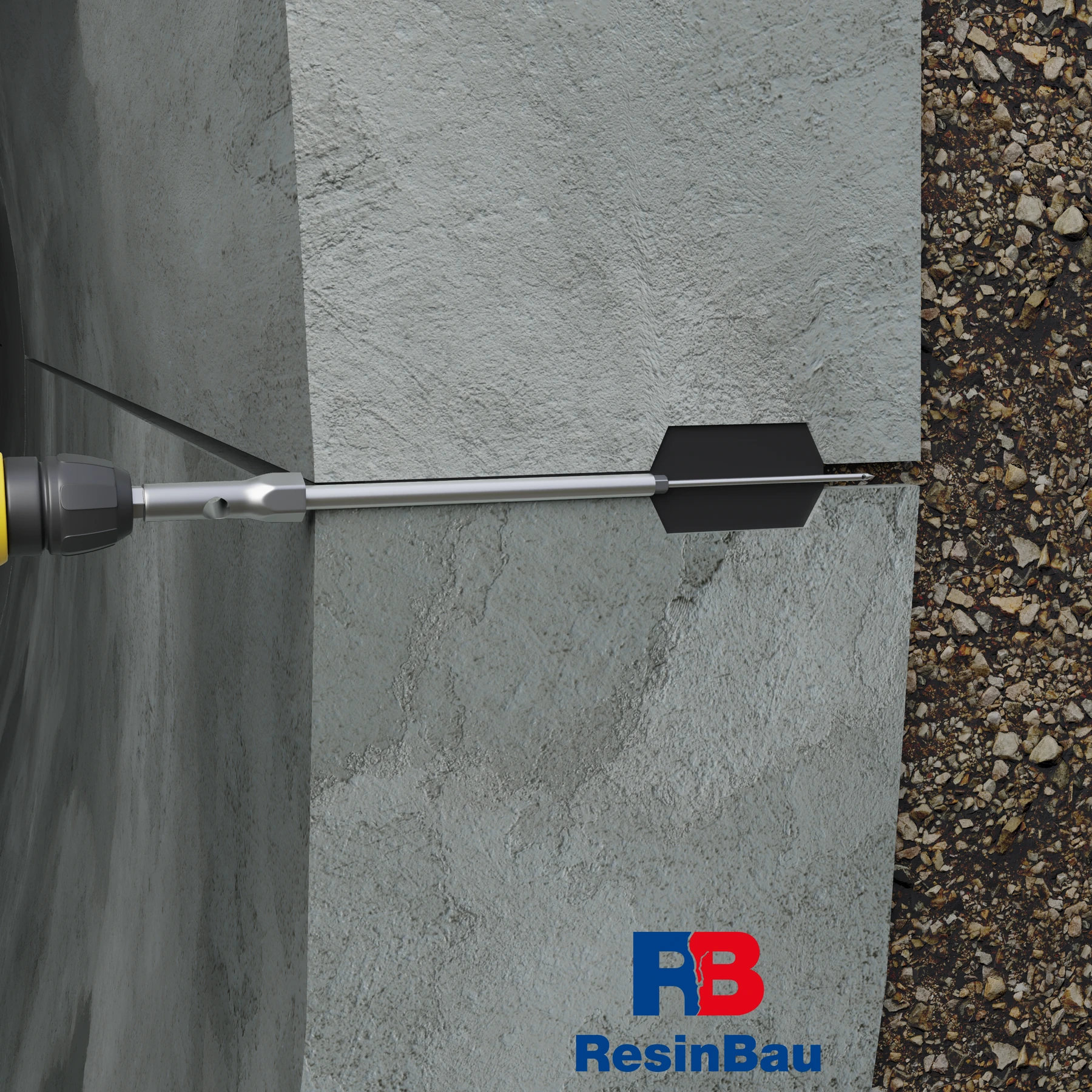

Dəst dəliyə daxil edilib; iynənin ucu birləşmə zonasına çatır, alət isə yerləşdirməyə xidmət edir.

05 · Dəstin quraşdırılması

Dəsti hazırlanmış dəlikdə yerləşdirin

Ucun planlaşdırılmış mövqeyini saxlayaraq dəsti modelin təlimatına uyğun daxil edin və yerləşdirin. Alət quraşdırmanı asanlaşdırır, lakin hədəfə çatmanın yoxlanmasını əvəz etmir.

Materialı vurmazdan əvvəl sabitliyi, birləşməni və inyeksiya materialının ötürülmə imkanını yoxlayın. Ucun nəzərdə tutulan zonada olub-olmamasına şübhə varsa, vurulmaya başlamayın.

Mövqeyi və sabitliyi təsdiqləyin.
Birləşmənin kipliyini yoxlayın.

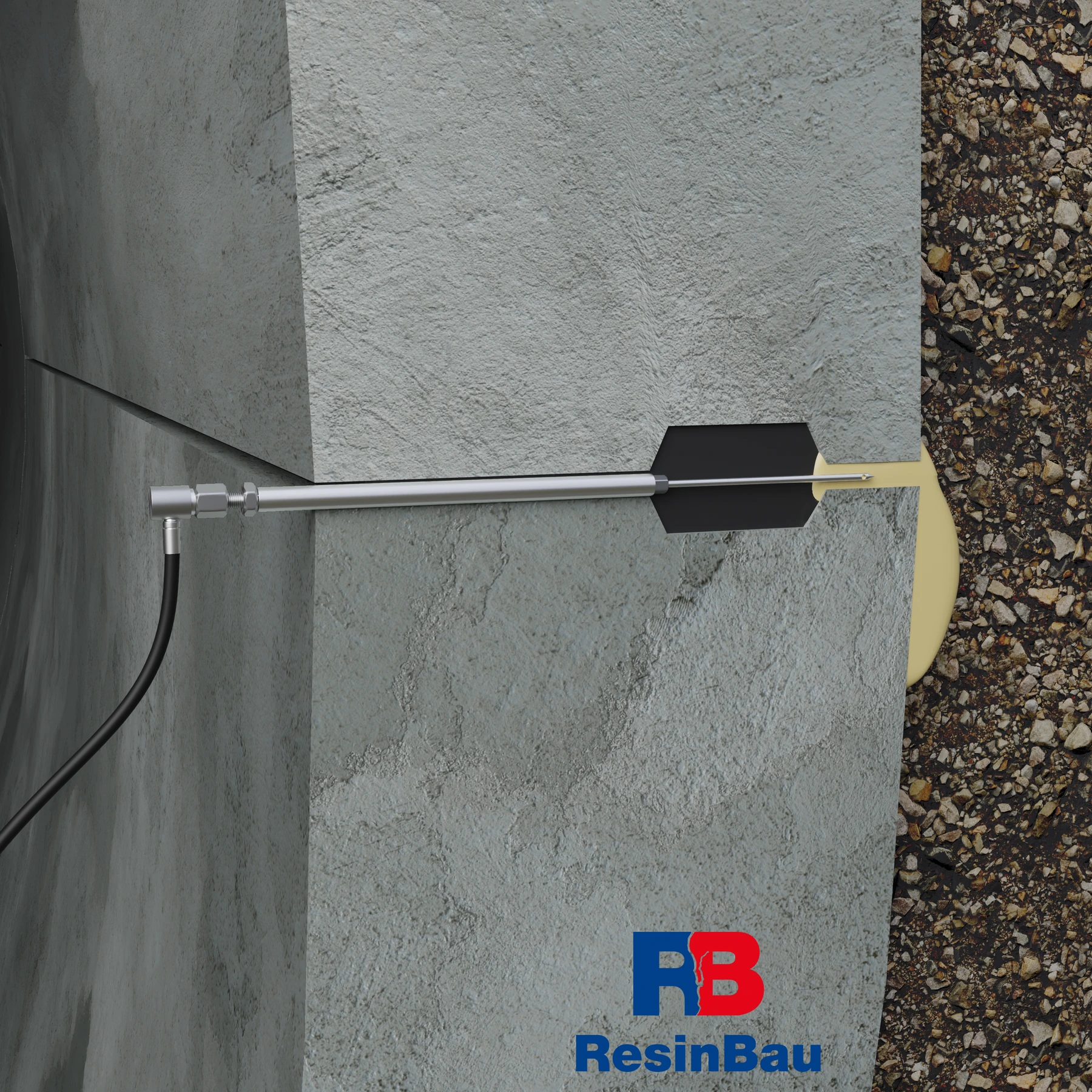

Nasos şlanqı dəstə birləşdirilib; sarı inyeksiya materialı birləşmə yanındakı sızan zonaya keçir.

06 · Vurulma və müşahidə

Materialı conta yanındakı zonaya vurun

Materialı suya, hərəkətə, həndəsəyə və birləşmədə saxlanma imkanına uyğun seçin. Güclü su axını zamanı əsas sızdırmazlıqdan əvvəl axını məhdudlaşdıran ayrıca mərhələ lazım ola bilər.

Sınaq zamanı təzyiqi, qəbul olunan miqdarı və ətrafdakı çıxışları müşahidə edin. Çertyojda göstərilən dolmanı faktiki birləşmənin sübut edilmiş dolması ilə eyniləşdirməyin. Üzlüyün arxasına nəzarətsiz miqrasiya qiymətləndirmə və düzəliş tələb edir.

Nəzərdə tutulan zonada materiala nəzarət edin.
Qeyri-adi qəbula və ya çıxışa reaksiya verin.

Tunellər üçün materiallar →Təzyiq və müşahidə →

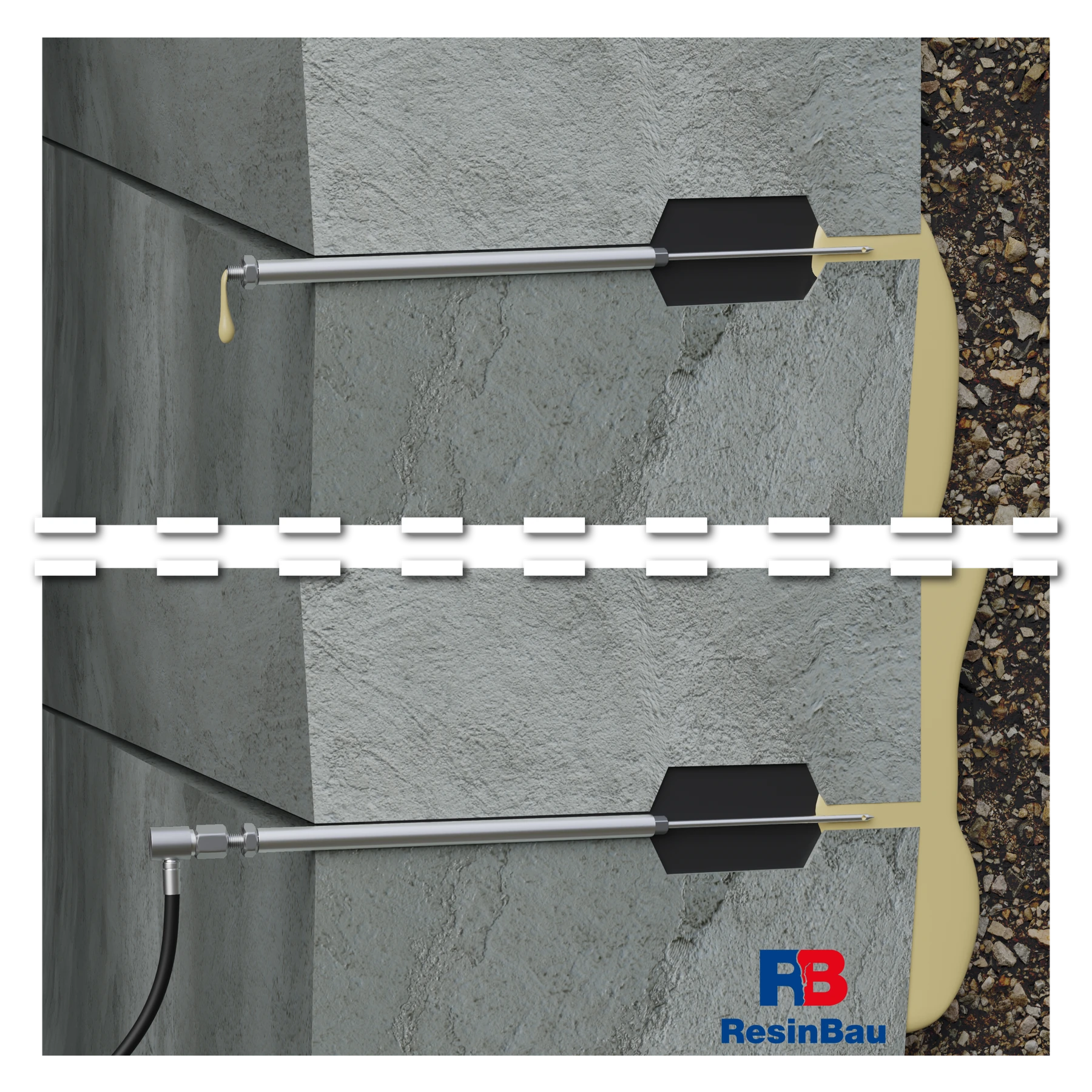

Birləşmədə iki vurulma nöqtəsi. Növbəti nöqtədə görünən material onların arasındakı əlaqəni göstərir.

07 · Vurulma və qəbul

Ardıcıl nöqtələri müşahidə edin və işi tamamlayın

Materialın növbəti iynəyə keçməsi zonada yayılmanın müşahidəsidir. Davamı yalnız ilk damcının görünməsinə deyil, sınağa və hissənin davranışına əsaslandırın. Miqdarı, təzyiqi və çıxış yerlərini qeyd edin.

Göstərilən detalda iynə konstruksiyada qalır. Birləşmənin tamamlanmasını və qəbulu sistemə və təmir layihəsinə uyğun aparın. Tamamlandıqdan sonra birləşmənin sızdırmazlığını və davranışını qiymətləndirin; təkcə nöqtələr arasında material təması bu nəzarəti əvəz etmir.

Ayrı-ayrı nöqtələrin sənədlərini saxlayın.
Tamamlandıqdan sonra sızdırmazlığı yoxlayın.

Vurulma sisteminin təmizlənməsi →

Üsulu adlandırmazdan əvvəl mövqeyi işarələyin

Müşahidələri tunelin halqasına və ya hissəsinə və çevrədəki mövqeyə aid edin. Birləşmədən sızmanı, seqment çatını, böyük boşluğu, keçidi və üzlüyün arxasında boşluq şübhəsini fərqləndirin. Hər zona üçün su şəraitini, əvvəlki müdaxilələri və təmirə girişi qeyd edin.

Tunelin aşağı hissəsində həm yerli su, həm də yanlardan və tağdan axan su toplanır. Dib yanında yaş nöqtə ilkin sızma yeri olmaya bilər. Səth təmizləndikdən sonra da birləşmə boyunca və qonşu halqalarda müşahidələri müqayisə edin.

Üç zona üç tapşırıq deməkdir

Seqmentlərin birləşməsində

Məqsəd funksiyasını saxlayaraq birləşmə yanında müəyyən edilmiş sahənin sızdırmazlığıdır. İynə və ya qazma dəliyi ilə çatma faktiki kəsiyə, contanın mövqeyinə və icazə verilən müdaxiləyə uyğun seçilir.

Seqmentin özündə

Çat, zədələnmiş kənar və böyük boşluq eyni qüsur deyil. Elastik sızdırmazlıq, boşluğun doldurulması və ya qüvvə ötürən təmir ehtiyacını müəyyən edin. Sonuncunu konstruksiya layihəsi müəyyən edir.

Üzlüyün arxasında

Material doldurulmamış sahəyə və ya qrunta çata bilər. Bu, birləşmənin yerli sızdırmazlığından fərqli araşdırma, yerdəyişməyə nəzarət və balans əhatəsi deməkdir.

Gələcək təmirə giriş

Qatları bağlamazdan əvvəl daimi vurulma və nəzarət nöqtələri layihələndirilə bilər. Onların olması texnoloji giriş təmin edir; özlüyündə üzlüyün dayağını və ya sızdırmazlığını təsdiqləmir.

İynə planlaşdırılmış çatma yolunun hissəsidir

Kəsik seqment birləşməsi zonasına vurulmanı göstərir. İynənin həndəsəsi, dərinliyi və ucunun mövqeyi birləşmənin sənədləri ilə əlaqələndirilməlidir. İynəni contanı təsadüfən deşmək üçün alət hesab etməyin. Çatın təmizlənməsi və nöqtələrin keçiriciliyi suyu çatan materialdan fərqləndirməyə imkan verir.

Qısa istinad hissəsi seçin. Bir nöqtə vurulma, sonrakılar isə nəzarətli müşahidə və əlavə inyeksiya üçündür. Sistemi təzyiq altında ayırmadan onların bağlanma üsulunu planlaşdırın. Çıxışın məhdudlaşdırılması tələb olunan zonalar üçün müşahidə imkanını saxlayan və birləşmənin hərəkətini bloklamayan bağlanma seçin.

Birləşmə üzlüyün arxasındakı sahə ilə əlaqəli ola bilər

Qonşu nöqtədə materialın görünməsi axın yolunun birləşməsini təsdiqləyir. Miqdar irəliləyiş olmadan artırsa, material uzaq hissədə çıxırsa və ya su qrunt hissəcikləri daşıyırsa, təsir zonasını yenidən qiymətləndirin. Birləşmədən kənar sahə ilə əlaqə mümkün ola bilər. İynənin kiçik kanalında qumun olmaması belə əlaqəni istisna etmir.

Üzlüyün arxasına inyeksiyaya keçid tapşırığı dəyişir. Mövcud sahənin, təzyiq məhdudiyyətlərinin, mümkün axın yollarının və konstruksiyanın reaksiyasını ölçmə üsulunun araşdırılması lazımdır. Əvvəlki prosedurda material həddini artırmaq kifayət deyil.

Təmizləməni, reaksiyanı və müşahidəni əlaqələndirin

Birləşmə zonasındakı çirk yapışmanı zəiflədə və çıxış yolunu gizlədə bilər. Hazırlıqdan sonra iş temperaturunda reaksiya vaxtı sınağı aparın. Onu yolun uzunluğuna, su axınına və materialın saxlanma imkanına uyğun seçin. Güclü su axını zamanı dayandırma mərhələsi seçilmiş əsas sızdırmazlıq üçün şərait yaratmalıdır.

Təzyiqi, miqdarı, vaxtı və keçidlərin ardıcıllığını qeyd edərək tədricən vurun. Nəzarətli əlavə inyeksiya əlçatan zonanın iş müddətində tamamlanması deməkdir; yüksək təzyiqin sinonimi deyil. Havalandırılan sahədə son işləmə seçimi qurumaya həssas materialların qorunmasını nəzərə almalıdır.

Üzlüyün altındakı boşluq yerdəyişmələrə nəzarət tələb edir

Məqsəd dayağın doldurulması və ya sabitləşdirilməsidirsə, layihə materialı, mərhələləri və üzlüyə nəzarət üsulunu müəyyən edir. Genişlənən qatran nasosla vurulma bitdikdən sonra da konstruksiyaya təsir edə bilər. Nivelirləmə göstəriciləri qəbul olunan miqdar və material keçidləri ilə müqayisə edilməlidir.

Planlaşdırılmamış qalxma, təzyiqin qəfil artması və ya gözlənilən əlaqənin olmaması dayandırmanı və hissənin yenidən qiymətləndirilməsini tələb edir. Sabitləşdirmə, doldurma və qaldırma arasındakı fərqə baxın. Şlanqın və ya pakerin parametri üzlük üçün icazə verilən təzyiq deyil.

Hissəni onun iş şəraitində qəbul edin

Hazırlıq, reaksiya, təmizləmə və nəzarət üçün vaxtı olan iş müddəti planlaşdırın. Hissənin sənədlərində nəzərdə tutulan zonanı, nöqtələri, resepti, sərfi və planlaşdırılmamış çıxış yerlərini qeyd edin. Bir hissənin nəticəsini şəraiti dəyişən bütün üzlüyə şamil etməyin.

Sızdırmazlığın qəbulu qonşu su yollarını və hissələrin birləşmələrini əhatə edir. Sabitləşdirmənin qəbulu tələb olunan dayaq və yerdəyişmə ölçmələrini də əhatə edir. Su şəraiti dəyişdikdən sonra nəzarət iş zamanı aktiv olmayan yerləri qiymətləndirməyə imkan verir.

RESINBAU SEÇİMİ

Material şəraitdən asılıdır

ResinBau AcrylGel + Polymer →

Müəyyən edilmiş birləşmələrin elastik sızdırmazlığı üçün; reaksiya vaxtını və qurumadan qorunma detalını seçin.

HydroGum →

Reaksiya üçün lazım olan suya malik zonalar və birləşmələrin sızdırmazlığı üçün; materialın yoluna və genişlənməsinin məhdudlaşdırılma şərtlərinə nəzarət edin.

WaterStopper →

Sonrakı nəzarətli təmirə imkan verən güclü su axınını dayandırma mərhələsi.

CrackFlex →

Su axını materialın zonada saxlanmasına imkan verdikdə çatların və ya seçilmiş birləşmələrin elastik sızdırmazlığı.

GeoPolymer.350 →

Layihələndirilmiş boşluq doldurulması və sabitləşdirmə üçün. Seçim genişlənmənin üzlüyə təsirinə nəzarət tələb edir; hərəkətli birləşmədə elastik materialı əvəz etmir.

InjectGrout →

Uyğun, o cümlədən su olan boşluqların mineral doldurulması. TDS inyeksiya zamanı və sonrakı 12 saat ərzində axının olmamasını tələb edir; şərtlər elementin temperaturuna aid edilməlidir.
