Predori: tesnjenje spojev in nadzor odsekov

Voda se lahko premika vzdolž spoja in se pojavi daleč od netesnosti. Sanacijo razdelite glede na območje delovanja: v spoju, v segmentu ali za oblogo.

Ocena stanja Potek in različice Izbira in naslednji korak

SLEDITE TEHNOLOGIJI

Spoj segmentov: dostop z iglo in nadzor injektiranja

Najprej si oglejte cilj v celotnem prerezu, nato sledite vrtanju, sestavi in vgradnji sklopa, dovajanju ter opazovanju naslednjih točk. Zaporedje se nanaša na prikazani spoj segmentov; druga območja obloge zahtevajo ločeno oceno.

Prerez spoja segmentov: črni profil pomeni območje tesnila, rumena barva injekcijski material ob spoju, tanki element pa iglo za dovajanje materiala.

01 · Cilj in geometrija

Ugotovite tesnilno območje spoja

Cilj prikazanega detajla je dovajanje materiala v netesno območje ob spoju segmentov. Shema prikazuje želeno pot materiala in puščeno iglo; naslednji prikazi pojasnjujejo pripravo ter izvedbo.

Ugotovite dejansko geometrijo spoja, položaj tesnila in vodne pogoje. To je en predorski detajl. Sanacija razpoke segmenta, zapolnitev praznine za oblogo in stabilizacija tal imajo druge cilje ter zahtevajo ločen dostop in izbiro materiala.

Ločite spoj od razpoke in praznine za oblogo.
Pred vrtanjem določite položaj tesnila.

Izbira materiala in območja predora →

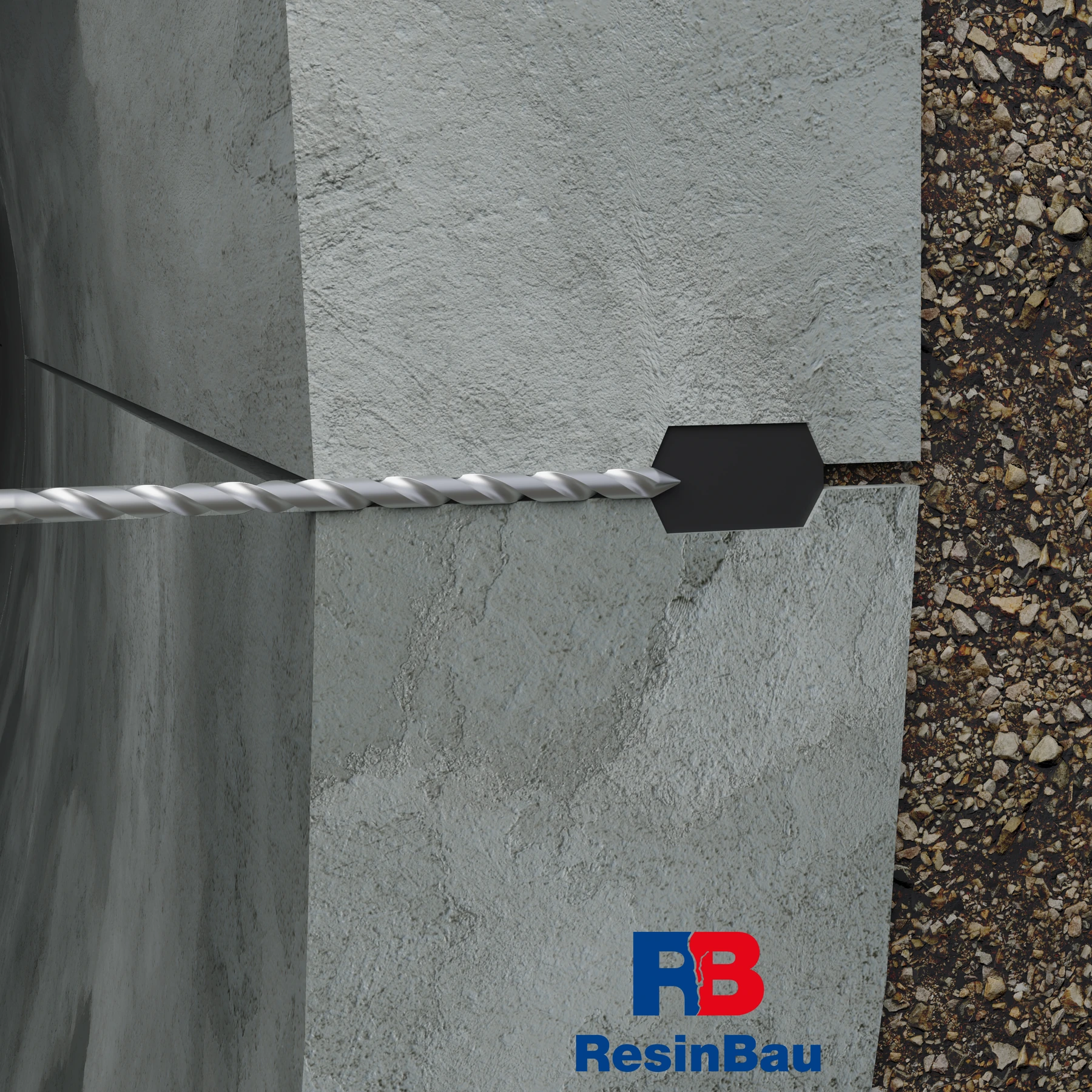

Sveder, voden z notranje strani konstrukcije, doseže območje spoja ob črnem profilu tesnila.

02 · Priprava dostopa

Izvedite dostop do ugotovljenega območja

Izvrtino načrtujte na podlagi detajla segmentov in tesnila. Prikazana pot je shema dostopa do konkretnega območja, ne dovoljenje za poljubno prevrtanje tesnila, armature ali celotne obloge.

Nadzirajte smer in globino. Konec izvrtine pred ciljem ali njeno nadaljevanje zunaj želenega območja lahko povzročita povsem drugačno širjenje materiala. Pripravo izvrtine prilagodite izbrani igli in materialu.

Preverite dokumentacijo spoja.
Potrdite globino in prehodnost.

Tehnološki preskus →

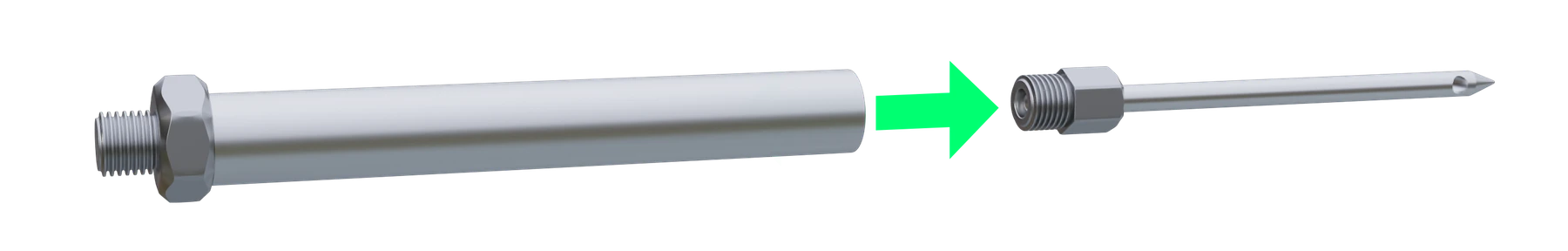

Dva elementa sklopa pred povezavo: cevka in tanka igla. Zelena puščica kaže smer sestavljanja.

03 · Sestava sklopa

Iglo povežite z injekcijsko cevko

Izberite združljiv sklop igle in cevke, da bo konica po vgradnji dovajala material na načrtovano mesto. Način povezave preverite za konkretni model.

Pred montažo ocenite stanje elementov in prehodnost dovodne poti. Dolžina sklopa izhaja iz prereza spoja; sama podobnost elementov z risbo ne potrjuje njihove zamenljivosti.

Preverite združljivost elementov.
Ne vgrajujte poškodovane ali zamašene igle.

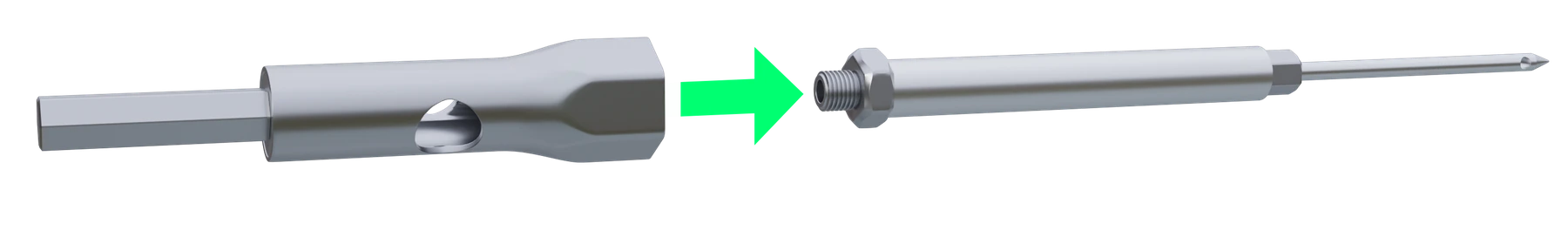

Nastavek in sestavljen sklop igle s cevko; puščica prikazuje njuno sodelovanje pri montaži.

04 · Sestava sklopa

Pripravite ustrezen montažni nastavek

Prikazana različica zahteva nastavek, prilagojen sklopu. Prenesti mora montažno gibanje skladno z navodili in omogočiti nadzorovano vgradnjo.

Sile zategovanja ne izbirajte na podlagi videza ilustracije. Način montaže je odvisen od konkretne opreme in pripravljene izvrtine.

Uporabite združljiv nastavek.
Preverite možnost nadzora globine vgradnje.

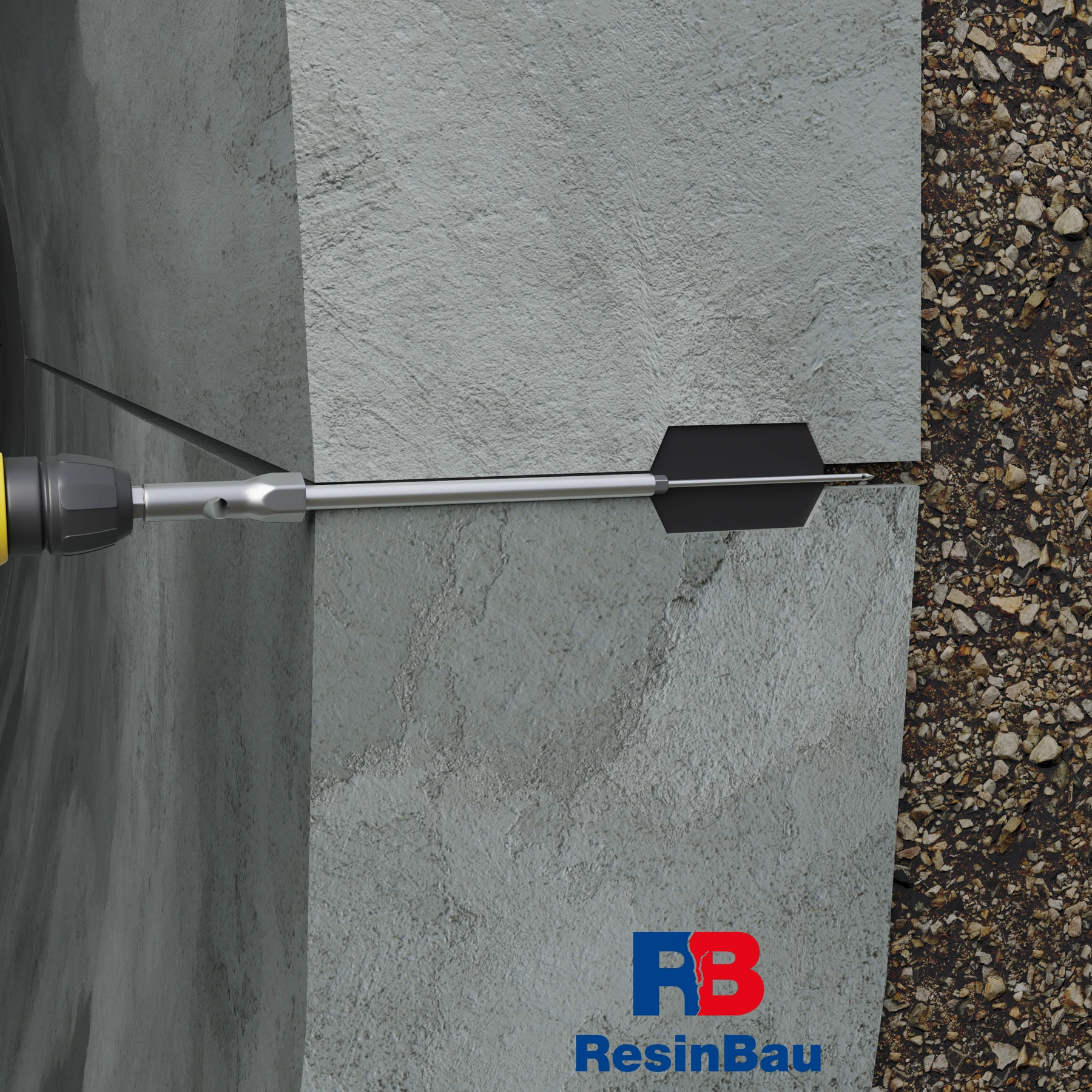

Sklop je vstavljen v izvrtino; konica igle dosega območje spoja, orodje pa je namenjeno vgradnji.

05 · Sestava sklopa

Sklop vgradite v pripravljeno izvrtino

Sklop vstavite in vgradite skladno z navodili modela ter ohranite načrtovani položaj konice. Orodje olajša montažo, vendar ne nadomesti preverjanja zadetka v cilj.

Pred dovajanjem materiala preverite stabilnost, priključitev in možnost vodenja injekcijskega materiala. Ne začnite črpati, če obstaja dvom o položaju konice v ciljnem območju.

Potrdite položaj in stabilnost.
Preverite tesnost priključka.

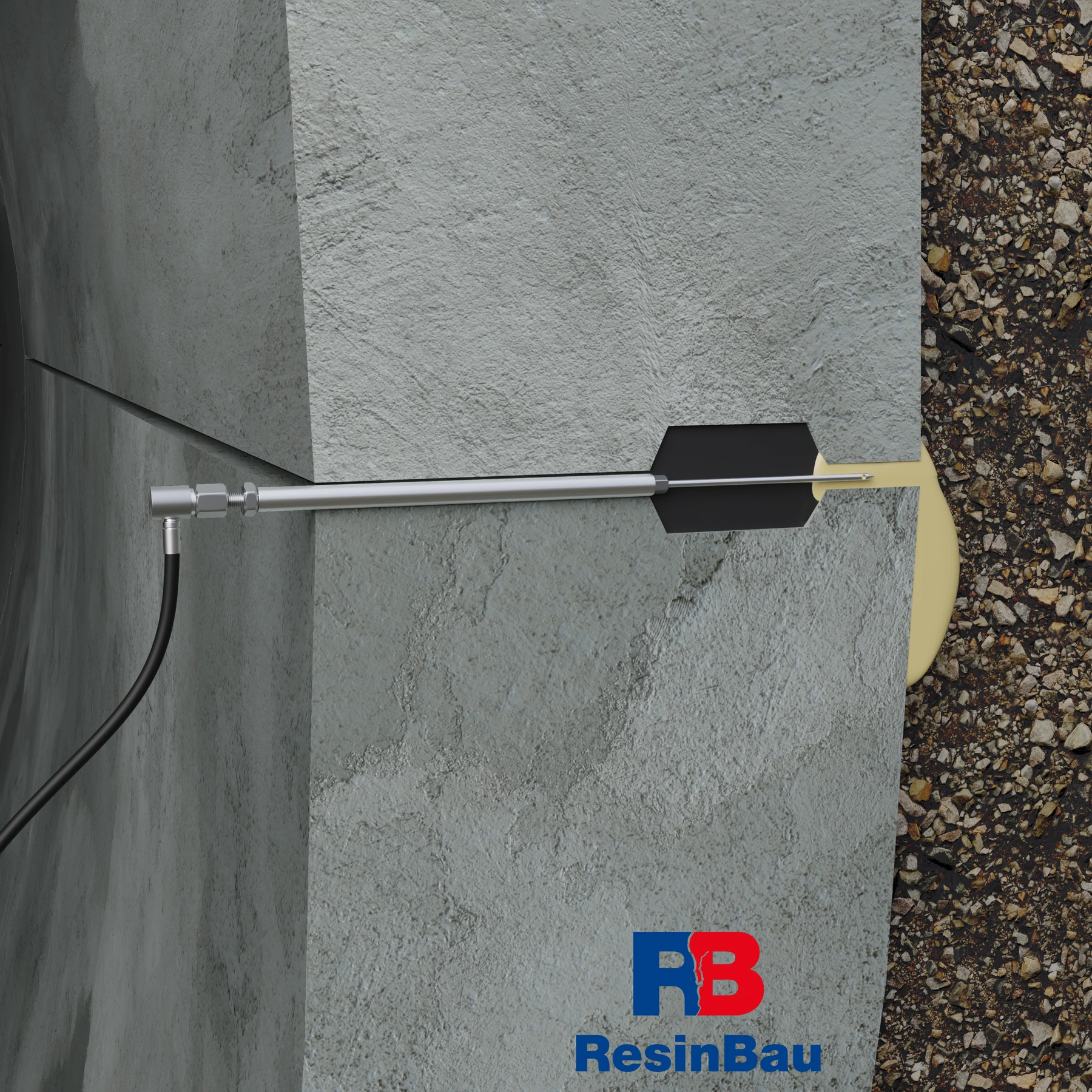

Cev črpalke je priključena na sklop; rumeni injekcijski material prehaja v netesno območje ob spoju.

06 · Dovajanje in opazovanje

Dovajajte material v območje ob tesnilu

Material prilagodite vodi, premikanju, geometriji in možnosti njegovega zadržanja v spoju. Pri močnem dotoku je morda potreben ločen korak omejitve pretoka pred ustreznim tesnjenjem.

Med preskusom opazujte tlak, porabo in iztoke v okolici. Zapolnitve na risbi ne enačite z dokazano zapolnitvijo dejanskega spoja. Nenadzorovana migracija za oblogo zahteva oceno in popravek.

Nadzirajte material v ciljnem območju.
Odzovite se na neobičajno porabo ali iztok.

Materiali za predore →Tlak in opazovanje →

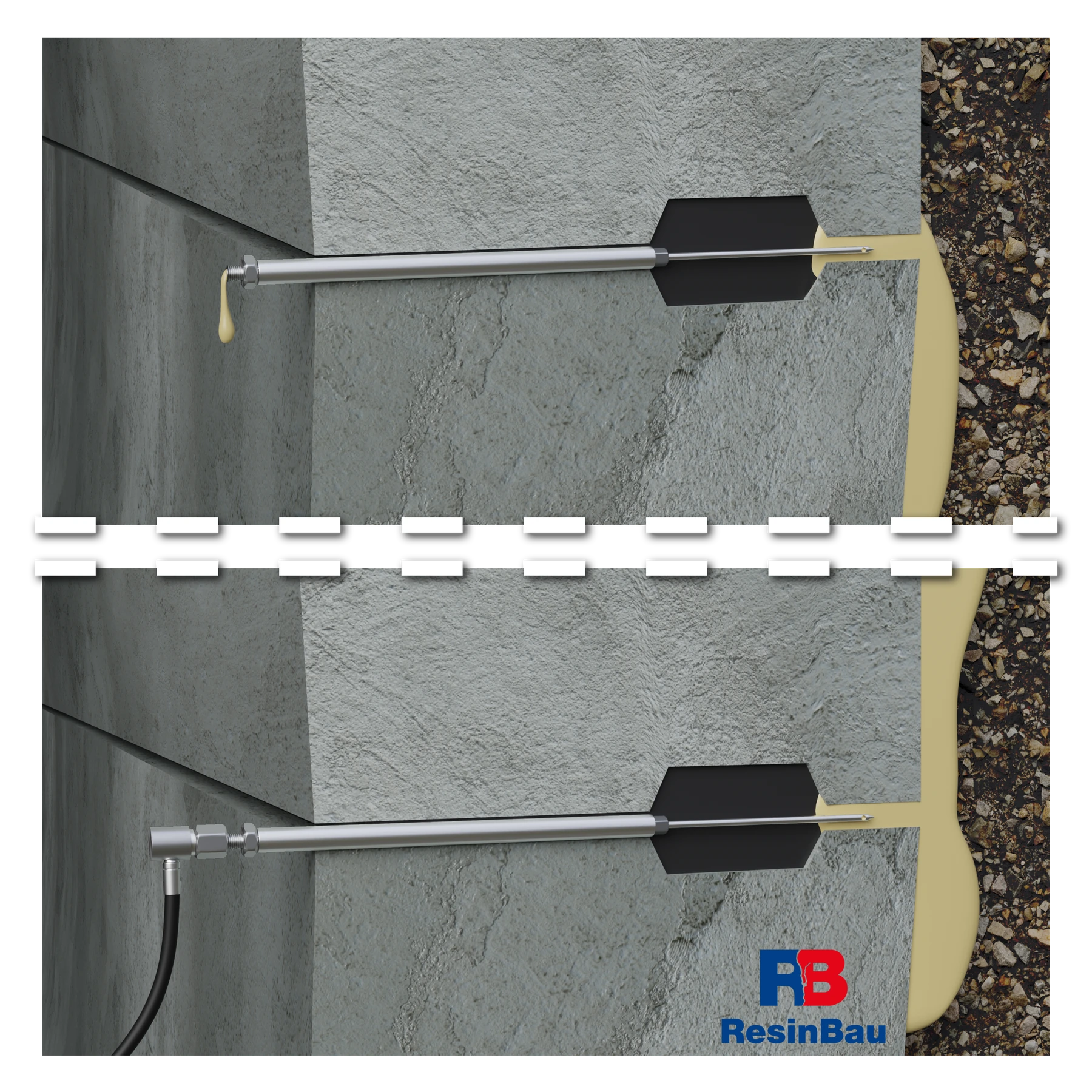

Dve dovodni točki v spoju. Material, ki se pojavi pri naslednji točki, kaže povezavo med njima.

07 · Dovajanje in prevzem

Opazujte naslednje točke in zaključite delo

Prehod materiala do naslednje igle je opažanje širjenja v območju. Nadaljevanje utemeljite na preskusu in obnašanju odseka, ne samo na pojavu prve kaplje. Beležite količino, tlak in mesta iztoka.

Pri prikazanem detajlu igla ostane v konstrukciji. Zaključek priključitve in prevzem izvedite skladno s sistemom ter načrtom sanacije. Po zaključku ocenite neprepustnost in obnašanje spoja; sam stik materiala med točkami ne nadomesti tega nadzora.

Ohranite dokumentacijo posameznih točk.
Po zaključku preverite neprepustnost.

Čiščenje dovodnega sistema →

Pred poimenovanjem metode označite položaj

Opazovanja pripišite obroču ali odseku predora in položaju na obodu. Ločite iztekanje iz spoja, razpoko segmenta, kaverno, preboj in sum praznine za oblogo. Za vsako območje zabeležite vodne pogoje, prejšnje posege ter dostop do sanacije.

V spodnjem delu predora se zbira tako lokalna voda kot voda, ki priteka s stranic in oboka. Mokra točka pri dnu ni nujno prvotno mesto netesnosti. Opazovanja primerjajte vzdolž spoja in na sosednjih obročih, tudi po čiščenju površine.

Tri območja pomenijo tri naloge

V spoju segmentov

Cilj je tesnjenje ugotovljenega prostora ob spoju z ohranitvijo njegove funkcije. Dostop z iglo ali izvrtino se izbere glede na dejanski prerez, položaj tesnila in dovoljeni poseg.

V samem segmentu

Razpoka, poškodovan rob in kaverna niso ista napaka. Določite, ali je potrebno elastično tesnjenje, zapolnitev praznine ali sanacija za prenos sil. Slednjo določa konstrukcijski načrt.

Za oblogo

Material lahko doseže nezapolnjeni prostor ali zemljino. To pomeni drugačen obseg ocene, nadzora pomikov in bilance kot pri lokalnem tesnjenju spoja.

Dostop za prihodnjo sanacijo

Pred zapiranjem slojev je mogoče načrtovati trajne dovodne in kontrolne točke. Njihova prisotnost zagotavlja tehnološki dostop; sama po sebi ne potrjuje podpore ali neprepustnosti obloge.

Igla je del načrtovanega dostopa

Prerez prikazuje dovajanje v območje spoja segmentov. Geometrijo igle, globino in položaj konice je treba povezati z dokumentacijo spoja. Igle ne obravnavajte kot orodja za naključno prebijanje tesnila. Čiščenje reže in prehodnost točk omogočata razlikovanje vode od prihajajočega materiala.

Izberite kratek referenčni odsek. Ena točka je namenjena dovajanju, naslednje pa nadzorovanemu opazovanju in nadaljnjemu injektiranju. Načrtujte način njihovega zapiranja brez odklapljanja sistema pod tlakom. Za območja, ki zahtevajo omejitev iztekanja, izberite zaporo, ki ohrani možnost opazovanja in ne ovira delovanja spoja.

Spoj je lahko povezan s prostorom za oblogo

Pojav materiala na sosednji točki potrdi povezavo pretočne poti. Če količina raste brez napredka, material izteka v oddaljenem odseku ali voda prenaša delce zemljine, ponovno ocenite območje delovanja. Možna je povezava s prostorom zunaj spoja. Odsotnost peska v majhnem kanalu igle ne izključuje take povezave.

Prehod na injektiranje za oblogo spremeni nalogo. Potrebna je ugotovitev razpoložljivega prostora, tlačnih omejitev, možnih odtočnih poti in načina merjenja odziva konstrukcije. Ni dovolj povečati dovoljene količine materiala v dosedanjem postopku.

Povežite čiščenje, reakcijo in opazovanje

Nečistoče v območju spoja lahko oslabijo oprijem in zakrijejo pot iztoka. Po pripravi izvedite preskus reakcijskega časa pri delovni temperaturi. Prilagodite ga dolžini poti, pretoku vode in možnosti zadržanja materiala. Pri intenzivnem dotoku mora korak zaustavljanja ustvariti pogoje za izbrano glavno tesnjenje.

Dovajajte postopoma in beležite tlak, količino, čas ter zaporedje prehodov. Nadzorovano dodatno injektiranje pomeni dopolnitev dostopnega območja znotraj delovnega okna; ni sinonim za visok tlak. V prezračevanem območju mora izbira zaključne obdelave upoštevati zaščito materialov, občutljivih na izsuševanje.

Praznina pod oblogo zahteva nadzor pomikov

Če je cilj zapolnitev ali stabilizacija podpore, načrt določa material, korake in način nadzora obloge. Raztezajoča se smola lahko vpliva na konstrukcijo tudi po koncu črpanja. Nivelmanske odčitke je treba primerjati s porabo in prehodi materiala.

Nenačrtovano dvigovanje, nenaden porast tlaka ali odsotnost pričakovane povezave zahtevajo ustavitev in ponovno oceno odseka. Oglejte si razliko med stabilizacijo, zapolnitvijo in dvigovanjem. Parameter cevi ali injekcijskega nastavka ni dovoljeni tlak za oblogo.

Odsek prevzemajte v njegovih delovnih pogojih

Načrtujte delovno okno s časom za pripravo, reakcijo, čiščenje in nadzor. V dokumentaciji odseka zabeležite ciljno območje, točke, recepturo, porabo in mesta nenačrtovanih iztokov. Rezultata enega odseka ne prenašajte na celotno oblogo s spremenljivimi pogoji.

Prevzem tesnjenja zajema sosednje vodne poti in povezave odsekov. Prevzem stabilizacije zajema tudi zahtevane meritve podpore in pomikov. Nadzor po spremembi vodnih pogojev omogoča oceno mest, ki med deli niso bila aktivna.
