Tunnels : étanchéification des joints et contrôle des sections

L'eau peut cheminer le long d'un joint et apparaître loin du défaut d'étanchéité. Divisez la réparation selon la zone d'action : dans le joint, dans le segment ou derrière le revêtement.

SUIVEZ LE PROCÉDÉ

Liaison entre segments : accès par aiguille et contrôle de l'injection

Découvrez d'abord l'objectif en coupe complète, puis le forage, l'assemblage, la pose, l'injection et l'observation des points successifs. La séquence concerne la liaison entre segments illustrée ; les autres zones du revêtement nécessitent une évaluation distincte.

Coupe d'une liaison entre segments : le profil noir représente la zone du joint d'étanchéité, le jaune le matériau injecté près de la liaison et l'élément fin l'aiguille d'alimentation.

01 · Objectif et géométrie

Identifiez la zone d'étanchéité de la liaison

L'objectif du détail est d'amener le matériau à la zone non étanche près de la liaison entre segments. Le schéma représente le trajet cible et l'aiguille laissée en place ; les planches suivantes expliquent la préparation et l'exécution.

Identifiez la géométrie réelle de la liaison, la position du joint d'étanchéité et les conditions d'eau. C'est un détail de tunnel. Réparer une fissure du segment, remplir un vide derrière le revêtement et stabiliser le terrain ont d'autres objectifs et nécessitent des accès et matériaux distincts.

  • Distinguez la liaison d'une fissure et d'un vide derrière le revêtement.
  • Définissez la position du joint d'étanchéité avant de percer.

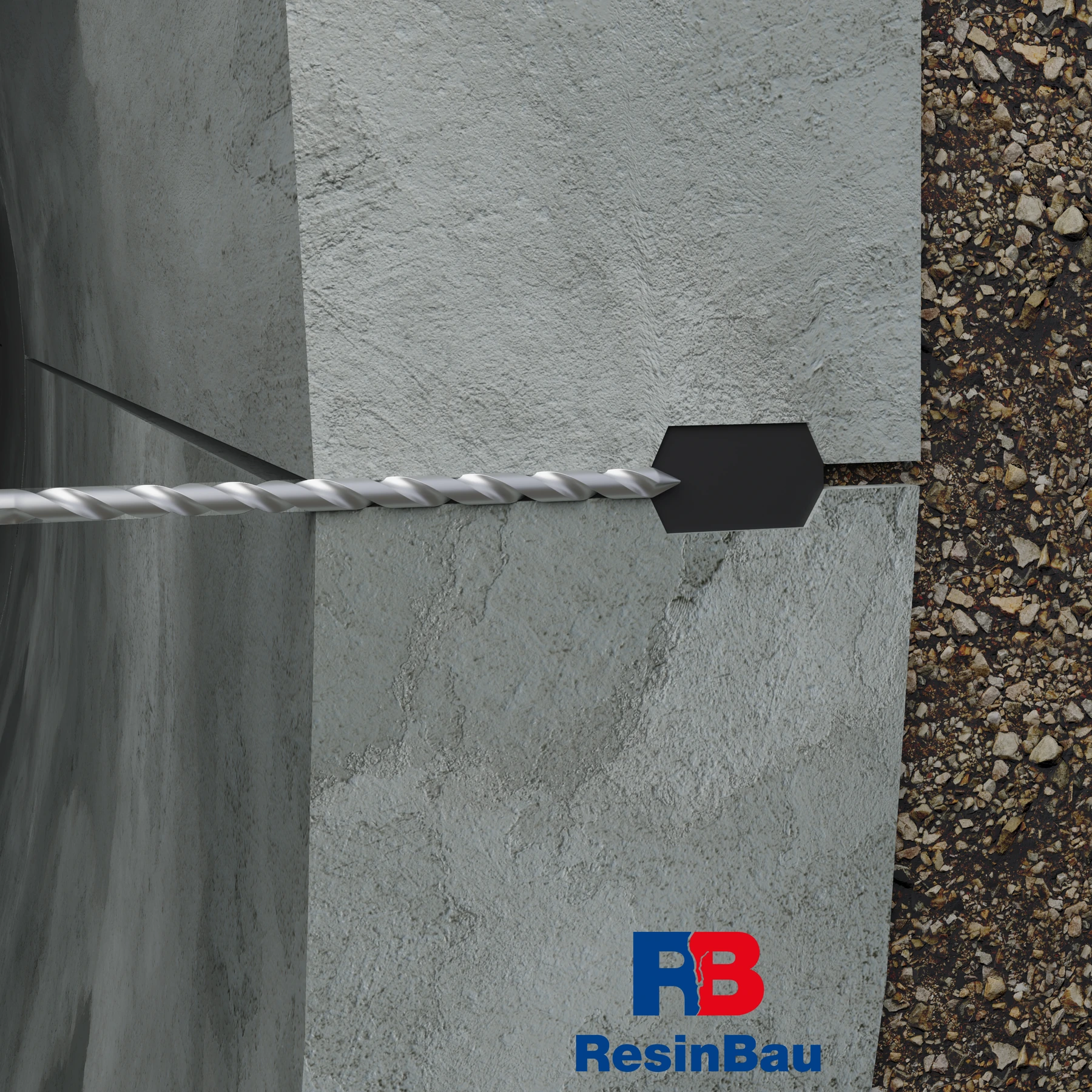

Un foret depuis l'intérieur de la structure atteint la zone de liaison près du profil noir du joint d'étanchéité.

02 · Préparation de l'accès

Réalisez l'accès à la zone identifiée

Planifiez le forage à partir du détail des segments et du joint d'étanchéité. La trajectoire illustrée schématise l'accès à une zone précise ; elle n'autorise pas le percement arbitraire du joint, des armatures ou de tout le revêtement.

Contrôlez la direction et la profondeur. Un forage arrêté avant la cible ou dépassant la zone visée peut entraîner une répartition totalement différente. Adaptez la préparation du forage à l'aiguille et au matériau choisis.

  • Vérifiez la documentation de la liaison.
  • Confirmez la profondeur et le dégagement.

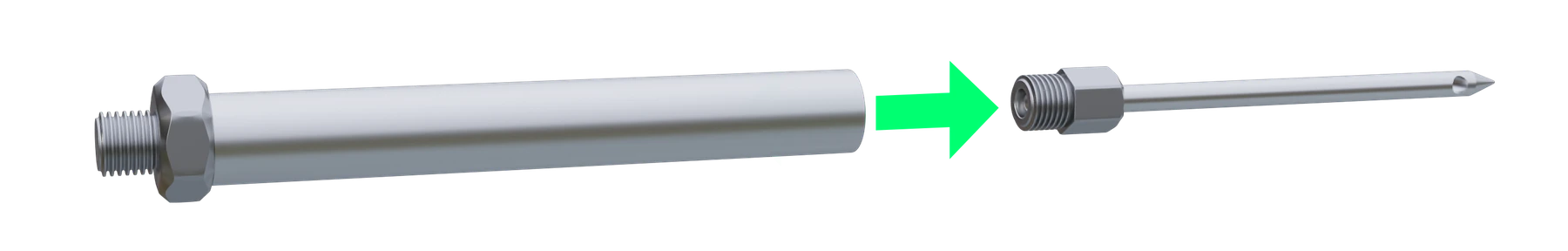

Deux éléments avant assemblage : tube et aiguille fine. La flèche verte indique le sens d'assemblage.

03 · Assemblage du dispositif

Reliez l'aiguille au tube d'injection

Choisissez un ensemble aiguille–tube compatible pour que l'extrémité injecte à l'endroit prévu après pose. Vérifiez l'assemblage pour le modèle précis.

Avant pose, évaluez l'état des éléments et le dégagement du trajet d'injection. La longueur dépend de la coupe de la liaison ; une simple ressemblance avec le dessin ne confirme pas l'interchangeabilité.

  • Vérifiez la compatibilité des éléments.
  • Ne montez pas une aiguille endommagée ou obstruée.

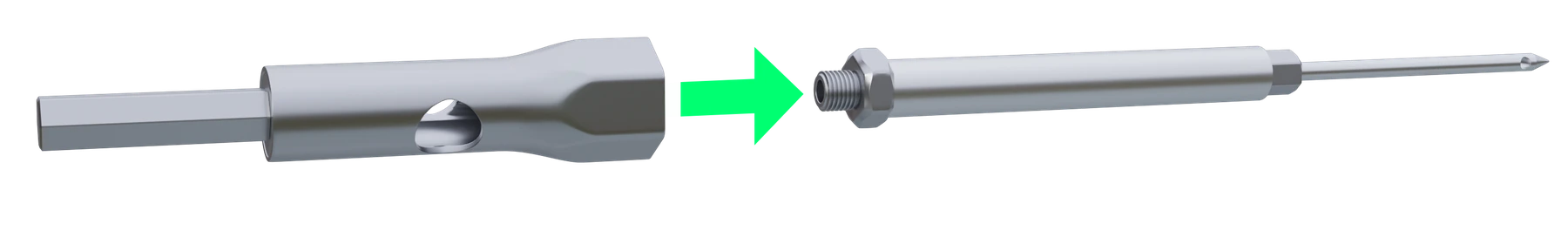

Embout et ensemble aiguille–tube assemblé ; la flèche montre leur interaction pendant la pose.

04 · Assemblage du dispositif

Préparez l'embout de pose approprié

La variante illustrée nécessite un embout adapté à l'ensemble. Il doit transmettre le mouvement de pose selon les instructions et permettre une fixation contrôlée.

Ne choisissez pas la force de serrage selon l'aspect du dessin. La pose dépend des accessoires précis et du forage préparé.

  • Utilisez un embout compatible.
  • Vérifiez la possibilité de contrôler la profondeur de pose.

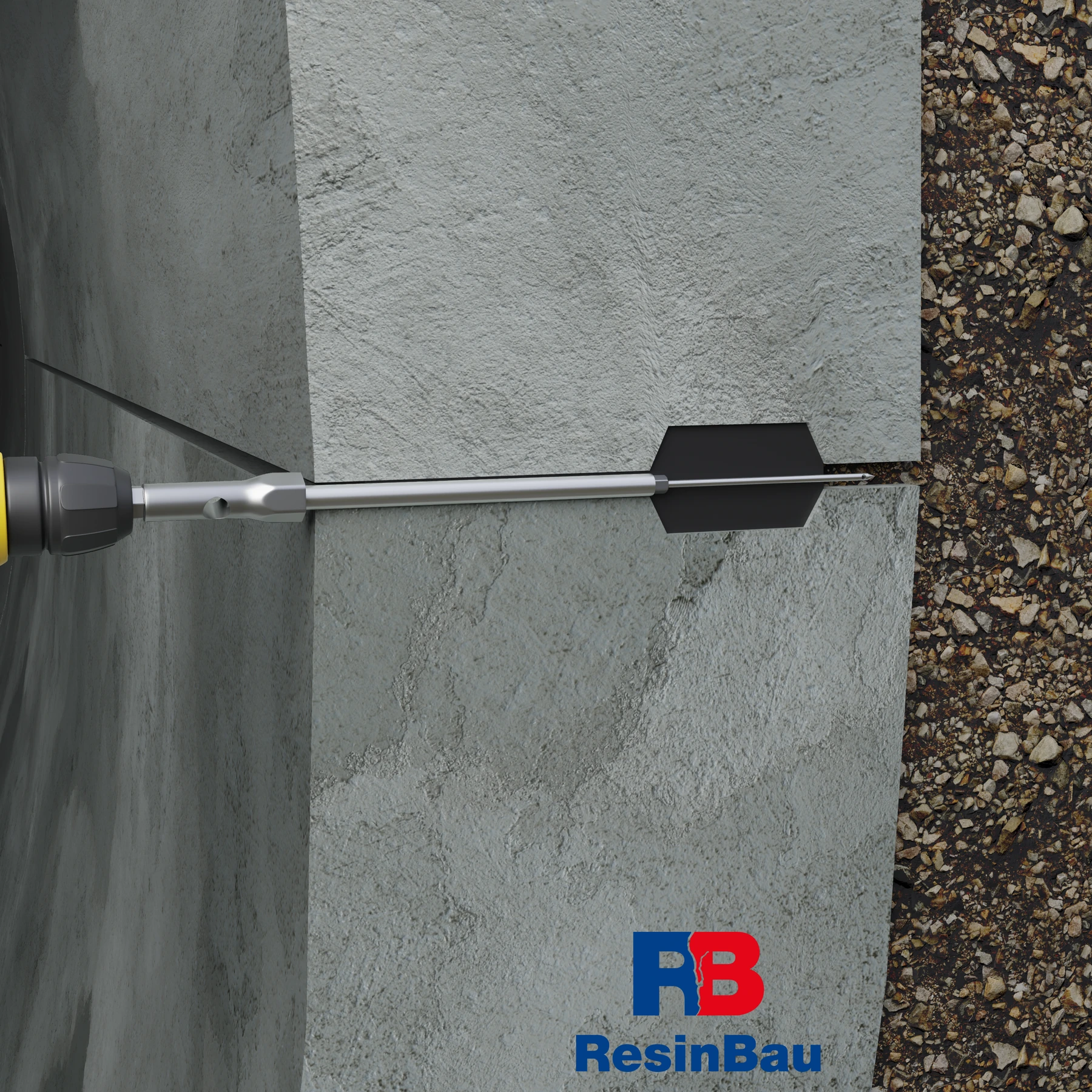

L'ensemble est introduit dans le forage ; la pointe de l'aiguille atteint la zone de liaison et l'outil sert à sa fixation.

05 · Assemblage du dispositif

Fixez l'ensemble dans le forage préparé

Introduisez et fixez l'ensemble selon les instructions du modèle en conservant la position prévue de l'extrémité. L'outil facilite la pose sans remplacer le contrôle d'atteinte de la cible.

Avant injection, vérifiez la stabilité, le raccordement et la possibilité de passage du matériau. Ne commencez pas le pompage si la présence de l'extrémité dans la zone cible est incertaine.

  • Confirmez la position et la stabilité.
  • Vérifiez l'étanchéité du raccordement.

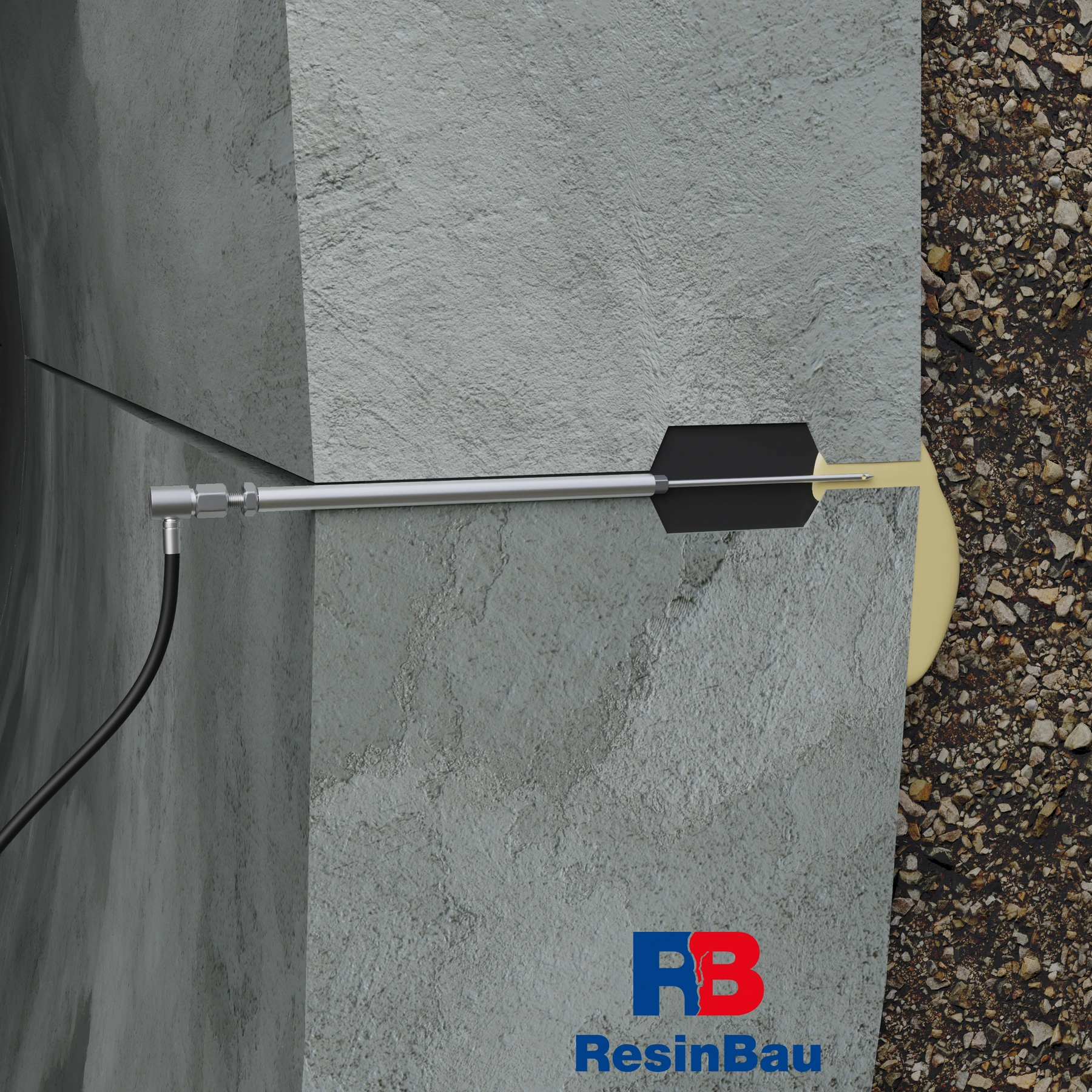

Le flexible de pompe est raccordé à l'ensemble ; le matériau jaune passe dans la zone non étanche près de la liaison.

06 · Injection et observation

Injectez dans la zone près du joint d'étanchéité

Choisissez le matériau selon l'eau, les mouvements, la géométrie et son maintien possible dans la liaison. Une forte arrivée peut nécessiter une étape distincte de limitation du débit avant l'étanchéification adaptée.

Pendant l'essai, observez pression, consommation et sorties voisines. Ne confondez pas le remplissage du dessin avec un remplissage prouvé de la liaison réelle. Une migration incontrôlée derrière le revêtement nécessite une évaluation et une correction.

  • Contrôlez le matériau dans la zone cible.
  • Réagissez aux consommations ou sorties inhabituelles.

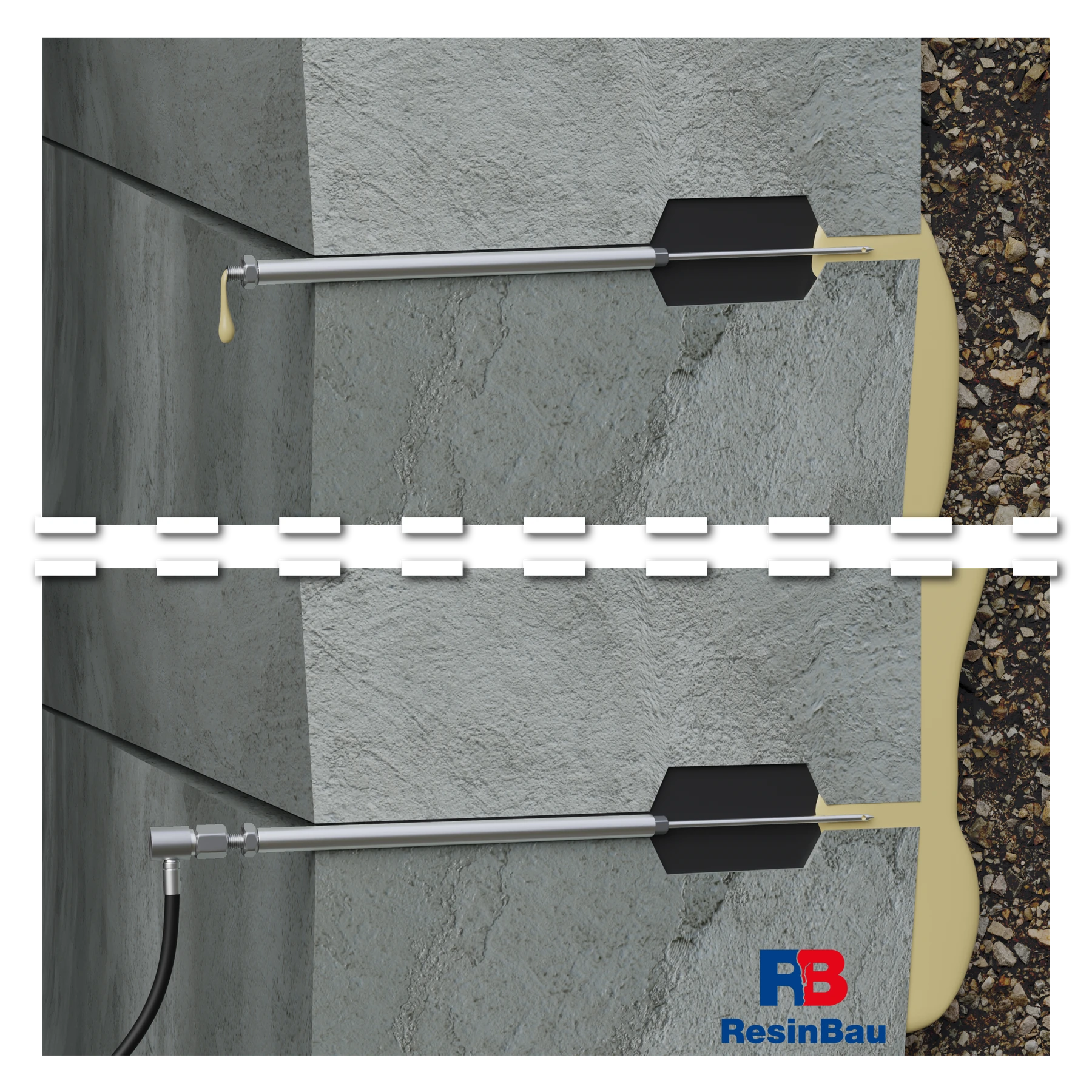

Deux points d'injection dans la liaison. Le matériau apparaissant au point suivant montre leur communication.

07 · Injection et réception

Observez les points suivants et terminez le travail

Le passage à l'aiguille suivante est une observation de la diffusion dans la zone. Fondez la poursuite sur l'essai et le comportement du segment, et non seulement sur la première goutte. Consignez quantité, pression et points de sortie.

Dans ce détail, l'aiguille reste dans la structure. Terminez le raccordement et réalisez la réception selon le système et le projet. Évaluez l'étanchéité et le comportement de la liaison après achèvement ; la seule communication du matériau entre points ne remplace pas ce contrôle.

  • Conservez la documentation de chaque point.
  • Vérifiez l'étanchéité après achèvement.

Repérez la position avant de nommer la méthode

Attribuez les observations à l'anneau ou au segment du tunnel et à la position sur le pourtour. Distinguez fuite de liaison, fissure de segment, cavité, traversée et vide suspecté derrière le revêtement. Pour chaque zone, consignez conditions d'eau, interventions antérieures et accès.

Le bas du tunnel recueille l'eau locale et celle qui descend des côtés et de la voûte. Un point humide au radier n'est pas forcément le défaut initial. Comparez les observations le long de la liaison et sur les anneaux voisins, y compris après nettoyage des surfaces.

Trois zones, trois tâches

Dans la liaison entre segments

L'objectif est d'étancher l'espace identifié près de la liaison en préservant sa fonction. L'accès par aiguille ou forage dépend de la coupe réelle, du joint d'étanchéité et de l'intervention autorisée.

Dans le segment lui-même

Une fissure, un bord dégradé et une cavité ne sont pas le même défaut. Déterminez si une étanchéification souple, un remplissage de vide ou une réparation transmettant des efforts est nécessaire. Cette dernière est définie par le projet structurel.

Derrière le revêtement

Le matériau peut atteindre un espace non rempli ou le terrain. Cela implique une évaluation, un contrôle des déplacements et un bilan différents d'une étanchéification locale de liaison.

Accès pour une réparation future

Avant de fermer les couches, des points permanents d'injection et de contrôle peuvent être prévus. Ils offrent un accès technique sans confirmer à eux seuls l'appui ou l'étanchéité du revêtement.

L'aiguille fait partie de l'accès prévu

La coupe montre l'injection dans la liaison entre segments. Reliez la géométrie de l'aiguille, sa profondeur et la position de l'extrémité à la documentation de la liaison. Ne l'utilisez pas pour percer au hasard le joint d'étanchéité. Le nettoyage du joint et le dégagement des points permettent de distinguer l'eau du matériau arrivant.

Choisissez un court segment de référence. Un point sert à injecter et les suivants à observer de manière contrôlée puis à poursuivre l'injection. Prévoyez leur fermeture sans déconnecter sous pression. Pour les zones nécessitant une limitation des fuites, choisissez une obturation conservant l'observation et le fonctionnement de la liaison.

La liaison peut communiquer avec l'espace derrière le revêtement

Le matériau au point voisin confirme une communication d'écoulement. Si la quantité augmente sans progression, s'il sort dans une section éloignée ou si l'eau transporte des particules de terrain, réévaluez la zone d'action. Une communication hors de la liaison est possible. L'absence de sable dans le petit canal de l'aiguille ne l'exclut pas.

Passer à l'injection derrière le revêtement change la tâche. Il faut évaluer l'espace disponible, les limites de pression, les écoulements possibles et la mesure de réaction de la structure. Augmenter seulement la limite de matériau dans la procédure existante ne suffit pas.

Associez nettoyage, réaction et observation

Les salissures dans la liaison peuvent réduire l'adhérence et masquer les sorties. Après préparation, testez le temps de réaction à la température du chantier. Adaptez-le au trajet, au débit d'eau et au maintien possible du matériau. En cas d'arrivée intense, l'étape d'arrêt doit créer les conditions de l'étanchéification principale choisie.

Injectez progressivement en consignant pression, quantité, temps et ordre des passages. Une réinjection contrôlée complète la zone accessible pendant la fenêtre d'utilisation ; elle ne signifie pas haute pression. En zone ventilée, la finition doit protéger les matériaux sensibles au séchage.

Un vide sous le revêtement exige un contrôle des déplacements

Si l'objectif est le remplissage ou la stabilisation de l'appui, le projet définit le matériau, les étapes et le contrôle du revêtement. Une résine expansive peut agir sur la structure après la fin du pompage. Reliez les mesures de nivellement à la consommation et aux passages du matériau.

Un soulèvement imprévu, une hausse brutale de pression ou l'absence de communication attendue nécessitent un arrêt et une réévaluation de la section. Voir les différences entre stabilisation, remplissage et relevage. Un paramètre de flexible ou d'injecteur n'est pas une pression admissible pour le revêtement.

Réceptionnez la section dans ses conditions de service

Prévoyez une période de travaux comprenant préparation, réaction, nettoyage et contrôle. Documentez la zone cible, les points, la formulation, la consommation et les sorties non prévues. Ne transposez pas le résultat d'un segment à tout un revêtement aux conditions variables.

La réception de l'étanchéité inclut les trajets d'eau voisins et les raccordements entre sections. Celle de la stabilisation comprend aussi les mesures requises d'appui et de déplacement. Un contrôle après changement des conditions d'eau évalue les zones inactives pendant les travaux.
