Tunnelid: liidete tihendamine ja lõikude kontroll

Vesi võib liikuda piki liidet ja ilmneda lekkekohast kaugel. Jagage remont toimimistsooni järgi: liites, segmendis või voodri taga.

Hindamine Teostus ja variandid Valik ja järgmine samm

JÄLGI TEHNOLOOGIAT

Segmentide ühendus: juurdepääs nõelaga ja injekteerimise kontroll

Kõigepealt vaadake eesmärki täielikus ristlõikes, seejärel läbige puurimine, komplekti kokkupanek ja paigaldamine, etteandmine ning järgmiste punktide jälgimine. Jada puudutab näidatud segmentide ühendust; ülejäänud voodritsoonid vajavad eraldi uurimist.

Segmentide ühenduse ristlõige: must profiil tähistab tihenditsooni, kollane värv injekteerimismaterjali ühenduse juures ning peen element materjali etteandvat nõela.

01 · Eesmärk ja geomeetria

Uuri ühenduse tihendustsooni

Näidatud detaili eesmärk on juhtida materjal segmentide ühenduse ebatihedasse tsooni. Skeem näitab materjali kavandatud teekonda ja allesjäetavat nõela; järgmised joonised selgitavad ettevalmistamist ning teostamist.

Uurige liite tegelikku geomeetriat, tihendi asukohta ja veetingimusi. See on üks tunnelidetail. Segmendiprao remont, voodritaguse tühimiku täitmine ja pinnase stabiliseerimine on erinevate eesmärkidega ning vajavad eraldi juurdepääsu ja materjalivalikut.

Eristage liidet praost ja voodritagusest tühimikust.
Määrake tihendi asukoht enne puurimist.

Materjali ja tunnelitsooni valik →

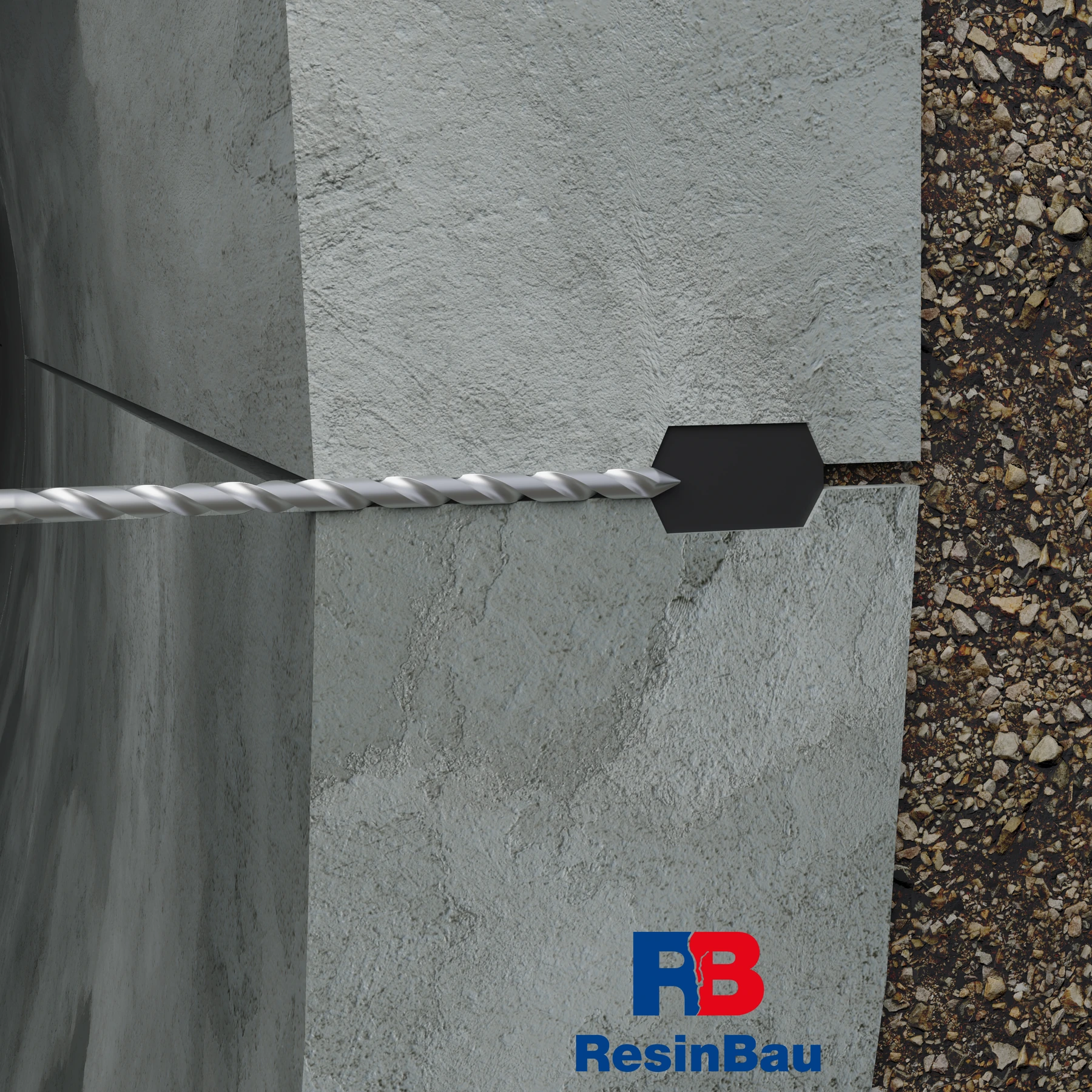

Konstruktsiooni siseküljelt suunatud puur jõuab ühendustsooni musta tihendiprofiili juures.

02 · Juurdepääsu ettevalmistamine

Tee juurdepääs tuvastatud tsooni

Kavandage ava segmentide ja tihendi detaili põhjal. Näidatud tee on konkreetse tsooni juurdepääsuskeem, mitte luba tihendi, armatuuri või kogu voodri suvaliseks läbipuurimiseks.

Kontrollige suunda ja sügavust. Ava peatamine enne sihtkohta ning selle viimine kavandatud tsoonist kaugemale võivad viia materjali täiesti teistsuguse levimiseni. Kohandage ava ettevalmistus valitud nõela ja materjaliga.

Kontrollige ühenduse dokumente.
Kinnitage sügavus ja läbitavus.

Tehnoloogiline katse →

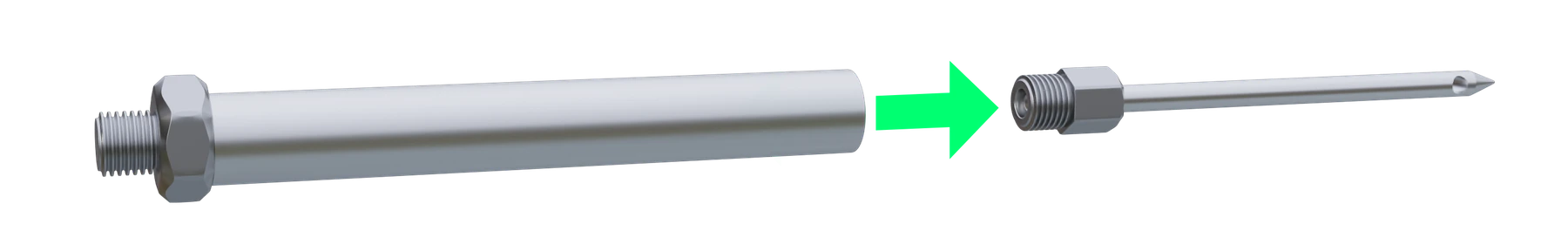

Komplekti kaks elementi enne ühendamist: toru ja peen nõel. Roheline nool näitab kokkupaneku suunda.

03 · Komplekti kokkupanek

Ühenda nõel injekteerimistoruga

Valige sobiv nõela- ja torukomplekt, et pärast paigaldamist annaks ots materjali kavandatud kohta. Kontrollige ühendusviisi konkreetse mudeli jaoks.

Enne kokkupanekut hinnake elementide seisundit ja etteandmistee läbitavust. Komplekti pikkus tuleneb ühenduse ristlõikest; elementide sarnasus joonisega üksi ei kinnita nende asendatavust.

Kontrollige elementide sobivust.
Ärge paigaldage kahjustatud või ummistunud nõela.

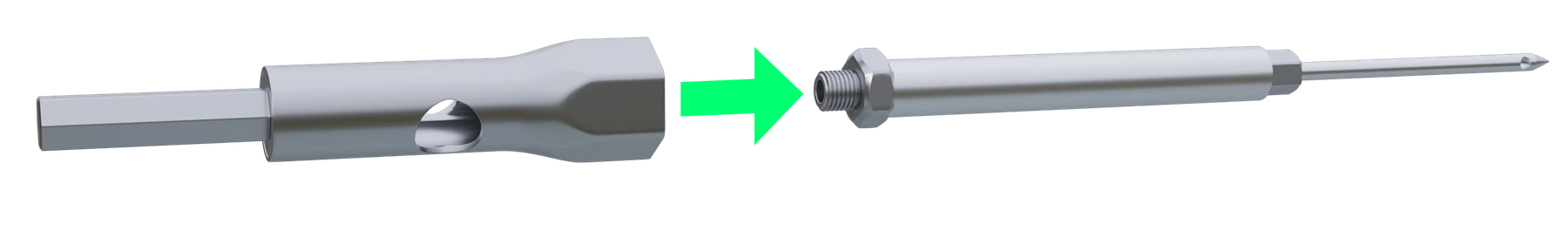

Otsak ja kokkupandud nõela-toru komplekt; nool näitab nende koostööd paigaldamise ajal.

04 · Komplekti kokkupanek

Valmista ette sobiv paigaldusotsak

Näidatud variant nõuab komplektile sobivat otsakut. See peab edastama paigaldusliikumise vastavalt juhendile ja võimaldama kontrollitud paigaldust.

Ärge valige pingutusjõudu joonise välimuse järgi. Paigaldusviis sõltub konkreetsetest tarvikutest ja ettevalmistatud avast.

Kasutage sobivat otsakut.
Kontrollige paigaldussügavuse kontrollimise võimalust.

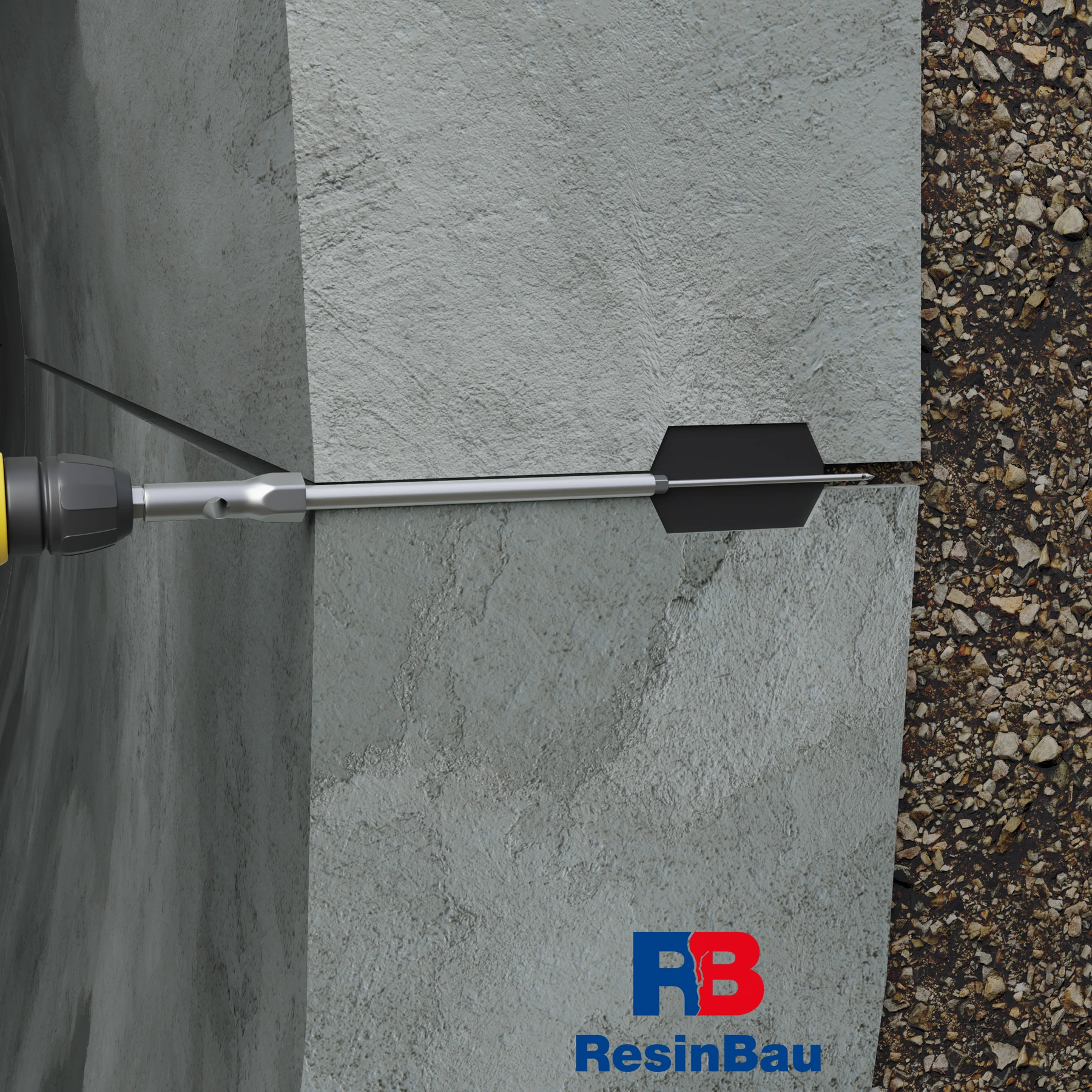

Komplekt on sisestatud avasse; nõela ots jõuab ühendustsooni ja tööriist on mõeldud paigaldamiseks.

05 · Komplekti paigaldamine

Paigalda komplekt ettevalmistatud avasse

Sisestage ja paigaldage komplekt vastavalt mudeli juhendile, säilitades otsa kavandatud asukoha. Tööriist hõlbustab paigaldust, kuid ei asenda sihtkoha tabamise kontrolli.

Enne materjali etteandmist kontrollige stabiilsust, ühendust ja materjali juhtimise võimalust. Ärge alustage pumpamist, kui tekib kahtlus otsa paiknemise kohta sihttsoonis.

Kinnitage asukoht ja stabiilsus.
Kontrollige ühenduse tihedust.

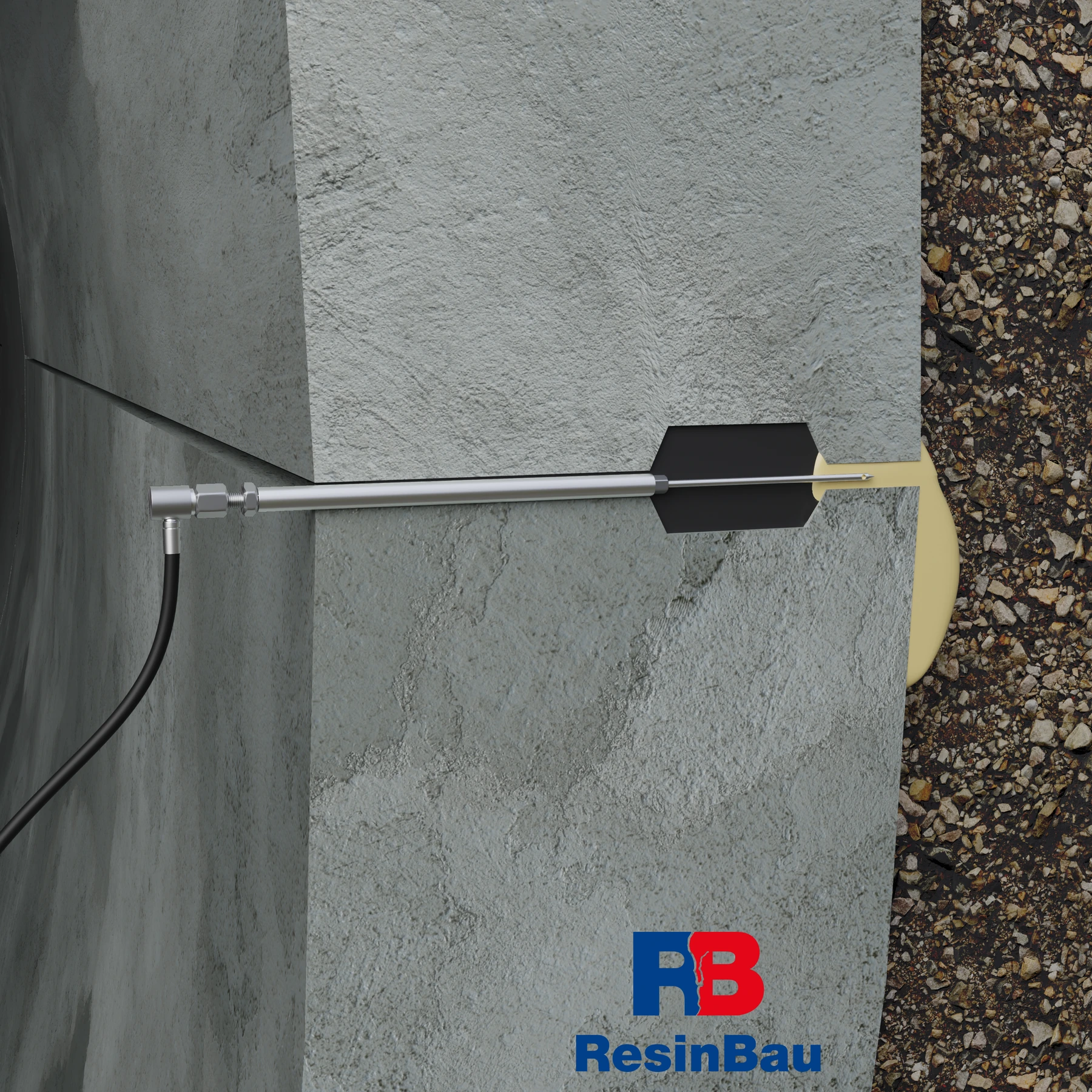

Pumbavoolik on komplektiga ühendatud; kollane injekteerimismaterjal jõuab liite kõrval olevasse ebatihedasse tsooni.

06 · Etteandmine ja jälgimine

Anna materjali ette tihendijuursesse tsooni

Valige materjal vee, liikumise, geomeetria ja selle ühenduses hoidmise võimaluse järgi. Tugeva juurdevoolu korral võib enne tegelikku tihendamist vaja olla eraldi voolu piiravat etappi.

Jälgige katse ajal rõhku, kulu ja läheduses olevaid väljavoolusid. Ärge samastage joonise täidet tegeliku ühenduse tõendatud täitumisega. Kontrollimatu migreerumine voodri taha nõuab hindamist ja korrigeerimist.

Kontrollige materjali sihttsoonis.
Reageerige ebatavalisele kulule või väljavoolule.

Materjalid tunnelitele →Rõhk ja jälgimine →

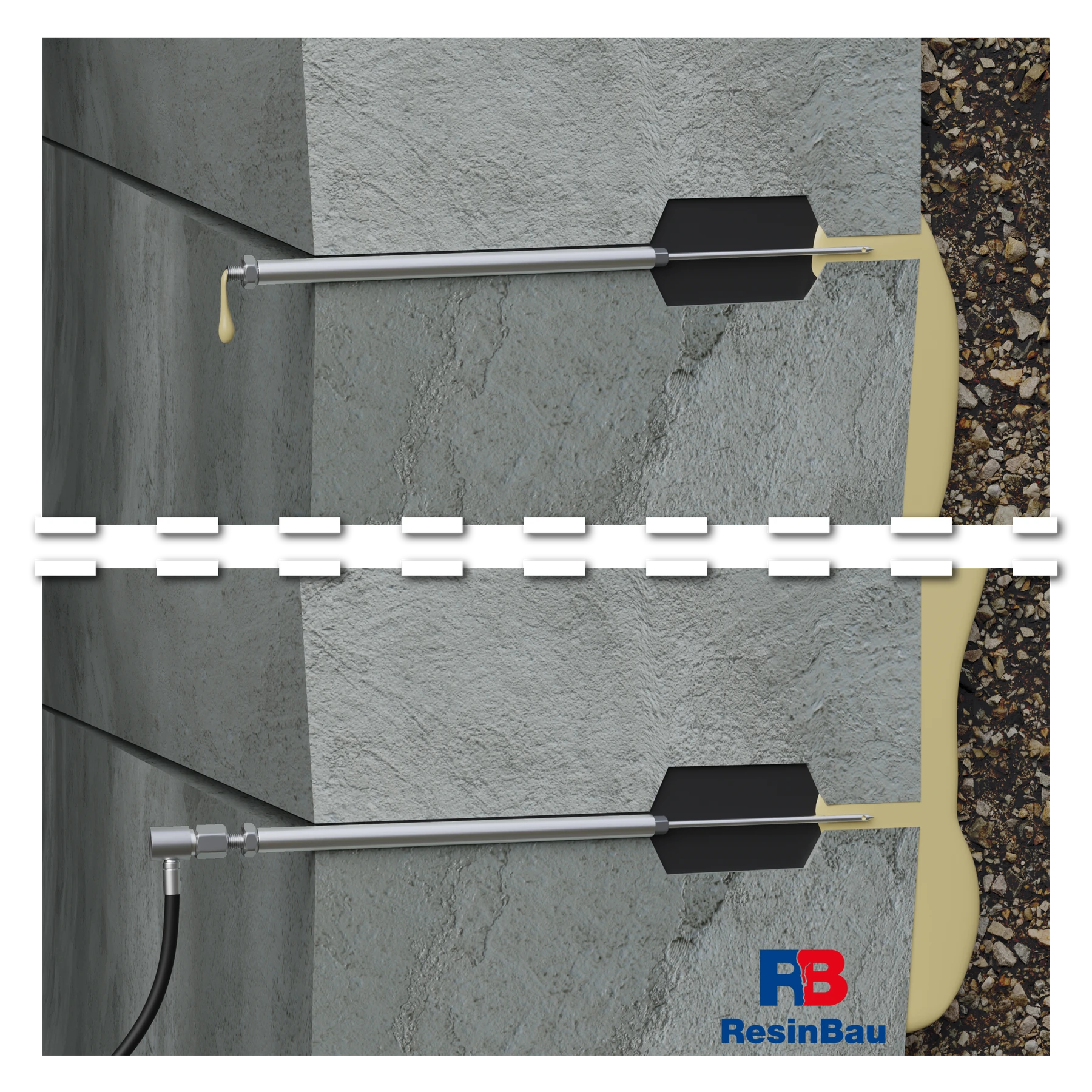

Kaks etteandmispunkti ühenduses. Järgmise punkti juures ilmuv materjal näitab nendevahelist ühendust.

07 · Etteandmine ja vastuvõtt

Jälgi järgmisi punkte ja lõpeta töö

Materjali jõudmine järgmise nõelani on tsoonis levimise vaatlus. Jätkake katse ja lõigu käitumise põhjal, mitte ainult esimese tilga ilmumise järgi. Salvestage kogus, rõhk ja väljavoolukohad.

Näidatud detailis jääb nõel konstruktsiooni. Tehke ühenduse lõpetamine ja vastuvõtt süsteemi ning remondiprojekti järgi. Hinnake tihedust ja liite käitumist pärast lõpetamist; materjali kontakt punktide vahel üksi ei asenda seda kontrolli.

Säilitage üksikute punktide dokumendid.
Kontrollige tihedust pärast lõpetamist.

Etteandesüsteemi puhastamine →

Märgi asukoht enne meetodi nimetamist

Siduge vaatlused tunneli rõnga või lõigu ja ümbermõõdu asendiga. Eristage liiteleket, segmendipragu, õõnsust, läbiviiku ja voodritaguse tühimiku kahtlust. Salvestage iga tsooni veetingimused, varasemad sekkumised ning juurdepääs remondile.

Tunneli alumisse ossa koguneb nii kohalik vesi kui ka külgedelt ja laest voolav vesi. Märg punkt põhja juures ei pruugi olla algne lekkekoht. Võrrelge vaatlusi piki liidet ning naaberrõngastel, ka pärast pinna puhastamist.

Kolm tsooni tähendavad kolme ülesannet

Segmentide liites

Eesmärk on tihendada ühenduse juures olev tuvastatud ruum, säilitades selle funktsiooni. Juurdepääs nõela või puuravaga valitakse tegeliku ristlõike, tihendi asukoha ja lubatud sekkumise järgi.

Segmendis endas

Pragu, kahjustatud serv ja õõnsus ei ole sama defekt. Määrake, kas on vaja elastset tihendust, tühimiku täitmist või jõude ülekandvat remonti. Viimase määrab konstruktsiooniprojekt.

Voodri taga

Materjal võib jõuda täitmata ruumi või pinnasesse. See tähendab erinevat uuringu, nihete kontrolli ja bilansi ulatust kui liite kohalik tihendamine.

Juurdepääs tulevasele remondile

Enne kihtide sulgemist saab projekteerida püsivad etteandmis- ja kontrollpunktid. Nende olemasolu tagab tehnoloogilise juurdepääsu; see ei kinnita iseenesest voodri tuge ega tihedust.

Nõel on kavandatud juurdepääsu osa

Ristlõige näitab etteandmist segmentide ühendustsooni. Nõela geomeetria, sügavus ja otsa asukoht tuleb siduda liite dokumentidega. Ärge käsitlege nõela tihendi juhusliku läbistamise tööriistana. Prao puhastamine ning punktide läbitavus võimaldavad eristada vett saabuvast materjalist.

Valige lühike võrdluslõik. Üks punkt on etteandmiseks ning järgmised kontrollitud jälgimiseks ja edasiseks injekteerimiseks. Kavandage nende sulgemisviis süsteemi rõhu all lahti ühendamata. Väljavoolu piiramist vajavate tsoonide jaoks valige sulgemine, mis jätab vaatlusvõimaluse ega takista ühenduse liikumist.

Liide võib olla ühenduses voodritaguse ruumiga

Materjali ilmumine naaberpunktis kinnitab voolutee ühendust. Kui kogus kasvab edenemiseta, materjal väljub kauges lõigus või vesi kannab pinnaseosakesi, hinnake toimimistsooni uuesti. Võimalik on ühendus liitest väljaspool oleva ruumiga. Liiva puudumine nõela väikeses kanalis ei välista sellist ühendust.

Üleminek voodritagusele injekteerimisele muudab ülesannet. Vaja on saadaoleva ruumi, rõhupiirangute, võimalike äravooluteede ja konstruktsiooni reaktsiooni mõõtmise viisi uurimist. Senise protseduuri materjalipiiri suurendamisest ei piisa.

Ühendage puhastamine, reaktsioon ja jälgimine

Mustus liitetsoonis võib nõrgendada nakkuvust ja varjata väljavooluteed. Pärast ettevalmistust tehke reaktsiooniaja katse töötemperatuuril. Valige see tee pikkuse, veevoolu ja materjali püsimisvõimaluse järgi. Intensiivse juurdevoolu korral peab peatamisetapp looma tingimused valitud põhitihendusele.

Andke materjali ette järk-järgult, registreerides rõhku, kogust, aega ja läbivoolude järjekorda. Kontrollitud järelinjekteerimine tähendab ligipääsetava tsooni täiendamist tööaja jooksul; see ei ole kõrge rõhu sünonüüm. Ventileeritud alal peab viimistlusvalik arvestama kuivamistundlike materjalide kaitset.

Voodrialune tühimik nõuab nihete kontrolli

Kui eesmärk on täitmine või toe stabiliseerimine, määrab projekt materjali, etapid ja voodri kontrolliviisi. Paisuv vaik võib mõjutada konstruktsiooni ka pärast pumpamise lõppu. Kõrgusmõõtmise näite tuleb võrrelda kulu ning materjali läbivooluga.

Kavandamata kerkimine, järsk rõhutõus või oodatud ühenduse puudumine nõuavad peatamist ja lõigu uut hindamist. Vaata stabiliseerimise, täitmise ja tõstmise erinevust. Vooliku või pakeri parameeter ei ole voodri lubatud rõhk.

Võtke lõik vastu selle töötingimustes

Kavandage tööaken, milles on aega ettevalmistuseks, reaktsiooniks, puhastamiseks ja kontrolliks. Salvestage lõigu dokumentides sihttsoon, punktid, koostis, kulu ja kavandamata väljavoolukohad. Ärge kandke ühe lõigu tulemust üle kogu muutuvate tingimustega voodrile.

Tihenduse vastuvõtt hõlmab naaberveeteid ja lõikude ühendusi. Stabiliseerimise vastuvõtt hõlmab ka nõutud toe- ja nihkemõõtmisi. Kontroll pärast veetingimuste muutust võimaldab hinnata kohti, mis tööde ajal aktiivsed ei olnud.
