NJOHURI · TUNELET DHE NËNTOKA

Tunelet: izolimi i fugave ndaj ujit dhe kontrolli i seksioneve

Uji mund të lëvizë përgjatë fugës dhe të shfaqet larg defektit të izolimit. Ndajeni riparimin sipas zonës së veprimit: në fugë, në segment apo pas veshjes.

Vlerësimi paraprak Ecuria dhe variantet Përzgjedhja dhe hapi vijues

NDIQNI TEKNOLOGJINË

Lidhja e segmenteve: qasja me gjilpërë dhe kontrolli i injektimit

Shikoni fillimisht synimin në prerjen e plotë, pastaj kaloni te shpimi, bashkimi dhe vendosja e kompletit, furnizimi dhe vëzhgimi i pikave pasuese. Sekuenca lidhet me lidhjen e paraqitur të segmenteve; zonat e tjera të veshjes kërkojnë hetim të veçantë.

Prerje e lidhjes së segmenteve: profili i zi tregon zonën e guarnicionit, ngjyra e verdhë materialin e injektimit pranë lidhjes dhe elementi i hollë gjilpërën furnizuese.

01 · Qëllimi dhe gjeometria

Identifikoni zonën e izolimit të lidhjes

Synimi i detajit të paraqitur është çuarja e materialit te zona që rrjedh pranë lidhjes së segmenteve. Skema tregon rrugën e synuar të materialit dhe gjilpërën e lënë në vend; ilustrimet pasuese shpjegojnë përgatitjen dhe zbatimin.

Identifikoni gjeometrinë reale të fugës, pozicionin e guarnicionit dhe kushtet ujore. Ky është një detaj tuneli. Riparimi i plasaritjes së segmentit, mbushja e zgavrës pas veshjes dhe stabilizimi i truallit kanë qëllime të ndryshme dhe kërkojnë qasje e përzgjedhje materiali të veçanta.

Dalloni fugën nga plasaritja dhe zgavra pas veshjes.
Përcaktoni pozicionin e guarnicionit përpara shpimit.

Përzgjedhja e materialit dhe zonës së tunelit →

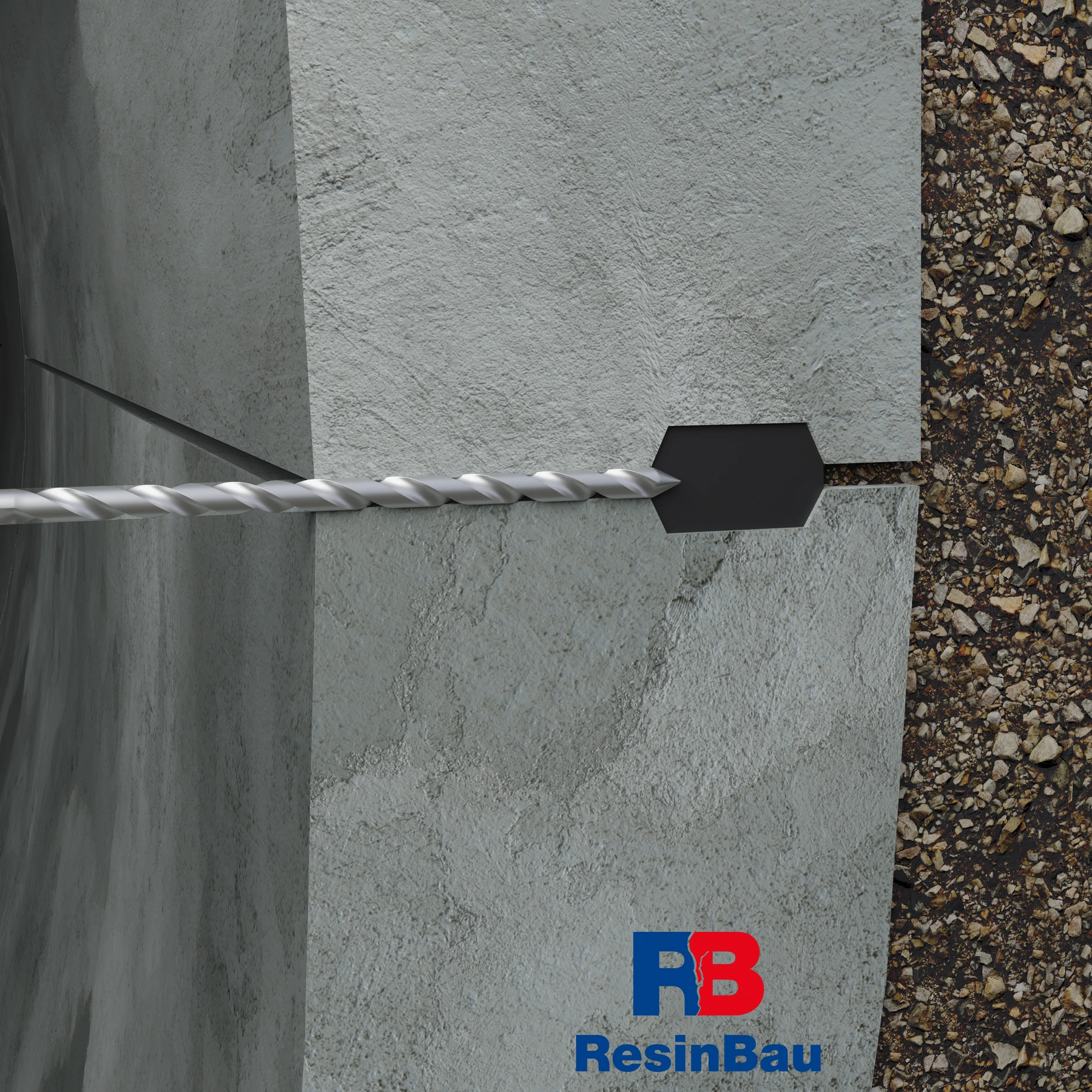

Puntoja e drejtuar nga brenda konstruksionit arrin te zona e lidhjes pranë profilit të zi të guarnicionit.

02 · Përgatitja e qasjes

Realizoni qasjen te zona e identifikuar

Planifikoni vrimën në bazë të detajit të segmenteve dhe guarnicionit. Rruga e paraqitur është skemë qasjeje te një zonë konkrete, jo leje për shpim arbitrar të guarnicionit, armaturës apo gjithë veshjes.

Kontrolloni drejtimin dhe thellësinë. Ndalimi i vrimës përpara objektivit dhe kalimi i saj përtej zonës së synuar mund të çojnë në përhapje krejt tjetër të materialit. Përshtatni përgatitjen e vrimës me gjilpërën dhe materialin e zgjedhur.

Kontrolloni dokumentacionin e lidhjes.
Konfirmoni thellësinë dhe kalueshmërinë.

Prova teknologjike →

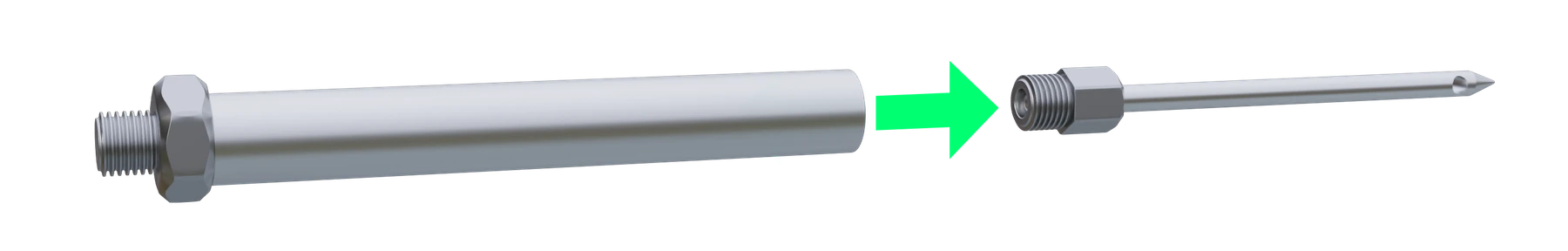

Dy elemente të kompletit përpara lidhjes: tubi dhe gjilpëra e hollë. Shigjeta e gjelbër tregon drejtimin e bashkimit.

03 · Montimi i kompletit

Lidhni gjilpërën me tubin e injektimit

Zgjidhni komplet të përputhshëm gjilpëre dhe tubi që pas vendosjes skaji ta furnizojë materialin në vendin e planifikuar. Kontrolloni mënyrën e lidhjes për modelin konkret.

Para montimit vlerësoni gjendjen e elementeve dhe kalueshmërinë e rrugës së furnizimit. Gjatësia e kompletit rrjedh nga prerja e lidhjes; vetëm ngjashmëria e elementeve me vizatimin nuk konfirmon zëvendësueshmërinë e tyre.

Kontrolloni përputhshmërinë e elementeve.
Mos montoni gjilpërë të dëmtuar ose të bllokuar.

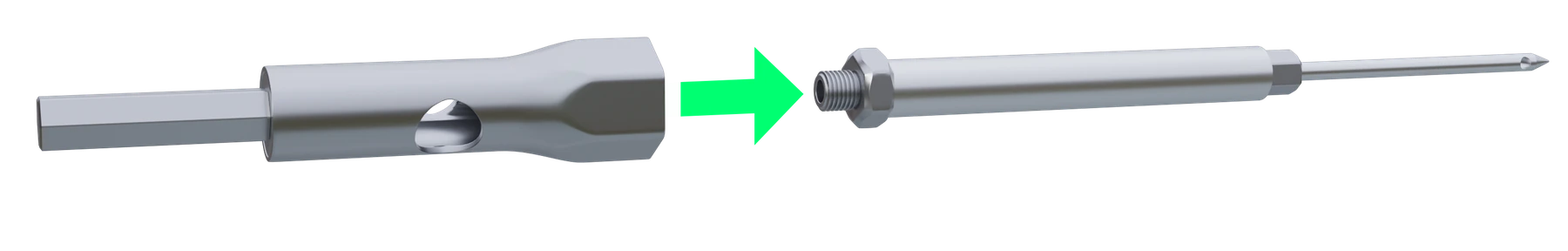

Koka dhe kompleti i bashkuar i gjilpërës me tubin; shigjeta tregon bashkëveprimin e tyre gjatë montimit.

04 · Montimi i kompletit

Përgatitni kokën e duhur të montimit

Varianti i paraqitur kërkon kokë të përshtatur me kompletin. Ajo duhet të transmetojë lëvizjen e montimit sipas udhëzimeve dhe të lejojë vendosjen e kontrolluar.

Mos e zgjidhni forcën e shtrëngimit nga pamja e ilustrimit. Mënyra e montimit varet nga pajisjet konkrete ndihmëse dhe vrima e përgatitur.

Përdorni kokë të përputhshme.
Kontrolloni mundësinë e kontrollit të thellësisë së vendosjes.

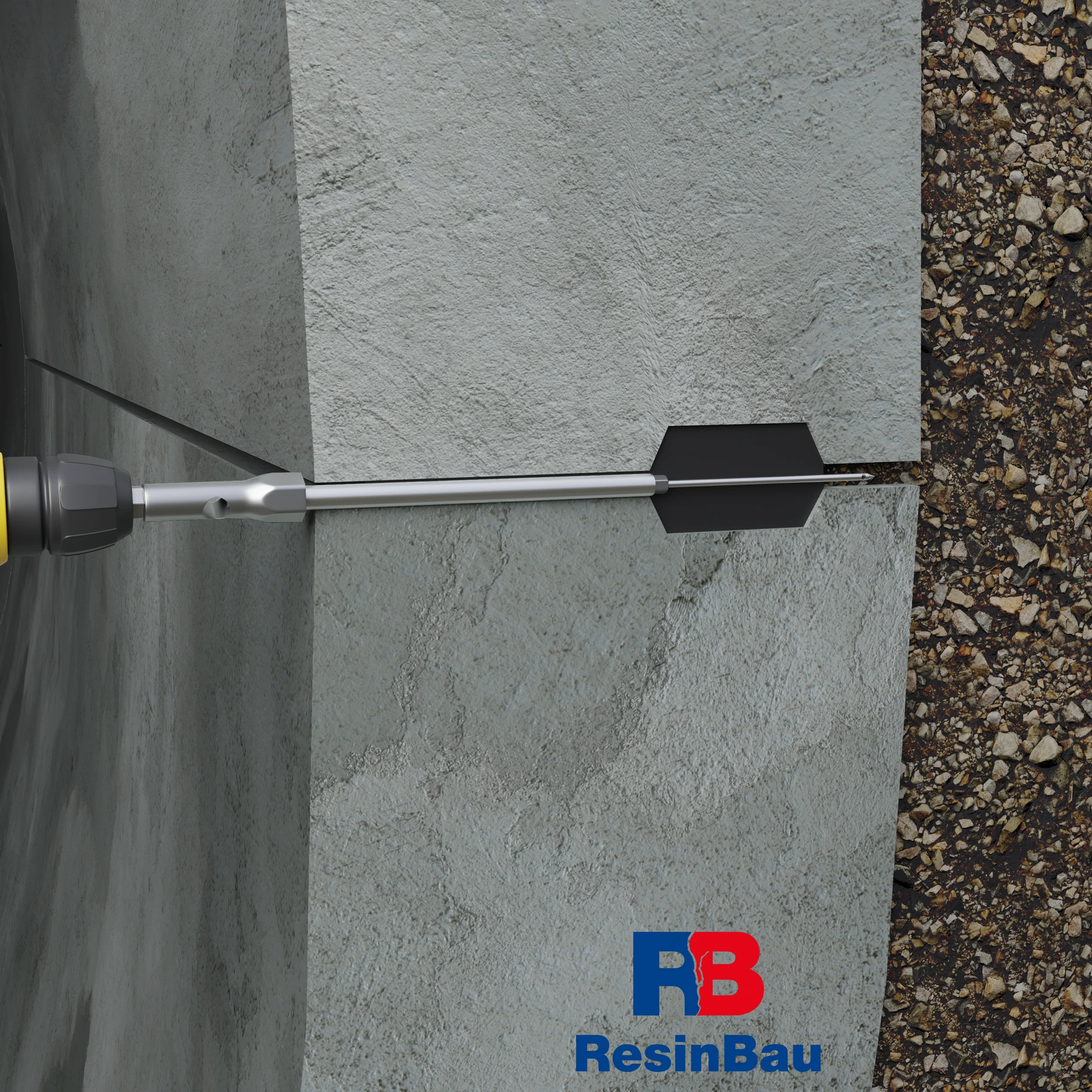

Kompleti është futur në vrimë; maja e gjilpërës arrin te zona e lidhjes dhe vegla shërben për vendosjen.

05 · Montimi i kompletit

Vendosni kompletin në vrimën e përgatitur

Futni dhe vendosni kompletin sipas udhëzimeve të modelit, duke ruajtur pozicionin e planifikuar të majës. Vegla lehtëson montimin, por nuk zëvendëson kontrollin e kapjes së objektivit.

Para furnizimit të materialit kontrolloni qëndrueshmërinë, lidhjen dhe mundësinë e kalimit të materialit. Mos filloni pompimin nëse ka dyshim nëse maja ndodhet në zonën e synuar.

Konfirmoni pozicionin dhe qëndrueshmërinë.
Kontrolloni hermeticitetin e lidhjes.

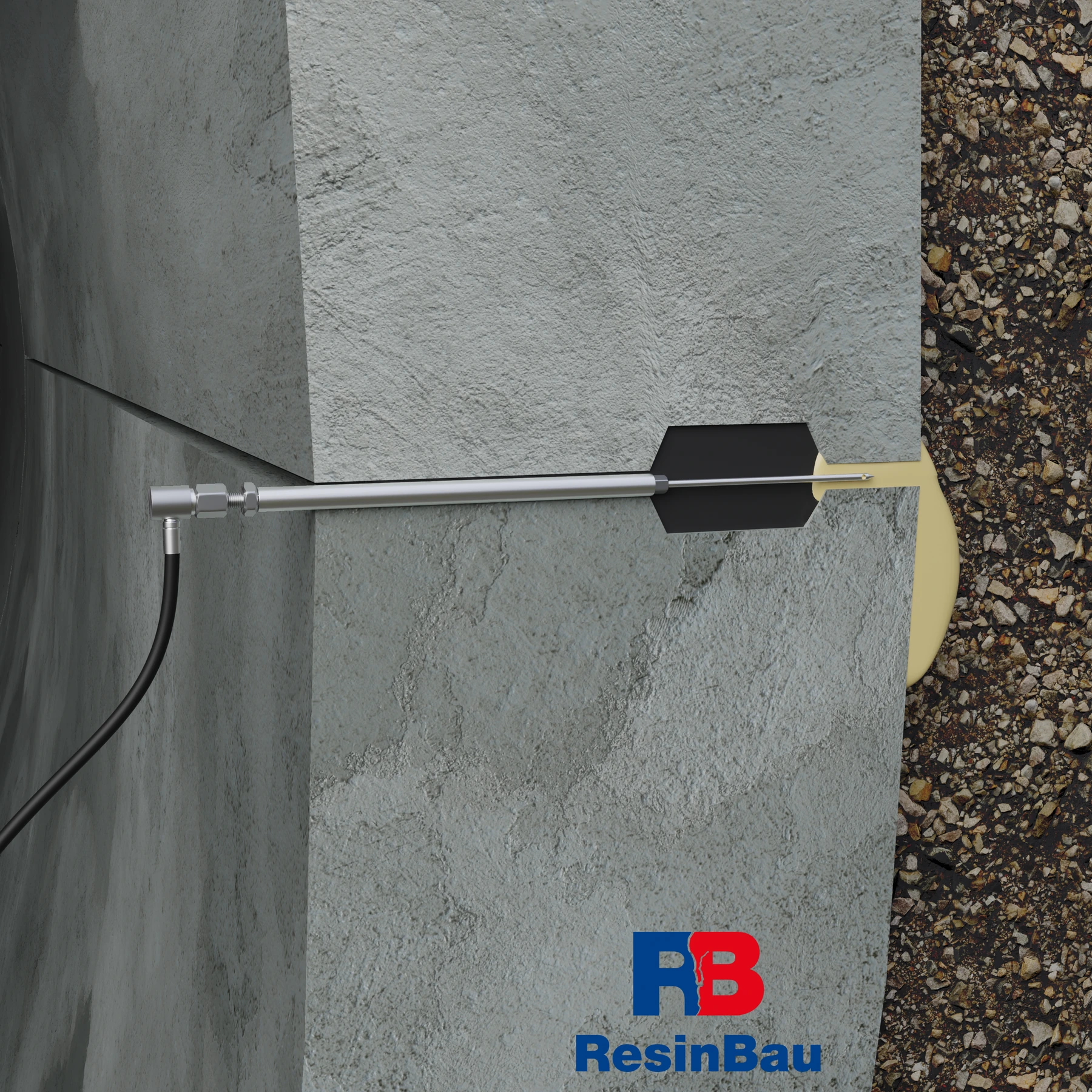

Tubi i pompës është lidhur me kompletin; materiali i verdhë i injektimit kalon te zona që rrjedh pranë fugës.

06 · Furnizimi dhe vëzhgimi

Furnizoni materialin te zona pranë guarnicionit

Zgjidhni materialin sipas ujit, lëvizjes, gjeometrisë dhe mundësisë së mbajtjes së tij në lidhje. Kur hyrja është e fortë, mund të nevojitet fazë e veçantë kufizimi të rrjedhës përpara izolimit kryesor.

Gjatë provës vëzhgoni presionin, konsumin dhe daljet në afërsi. Mos e barazoni mbushjen e paraqitur në vizatim me mbushjen e provuar të lidhjes reale. Migrimi i pakontrolluar pas veshjes kërkon vlerësim dhe korrigjim.

Kontrolloni materialin në zonën e synuar.
Reagoni ndaj konsumit ose daljes së pazakontë.

Materiale për tunelet →Presioni dhe vëzhgimi →

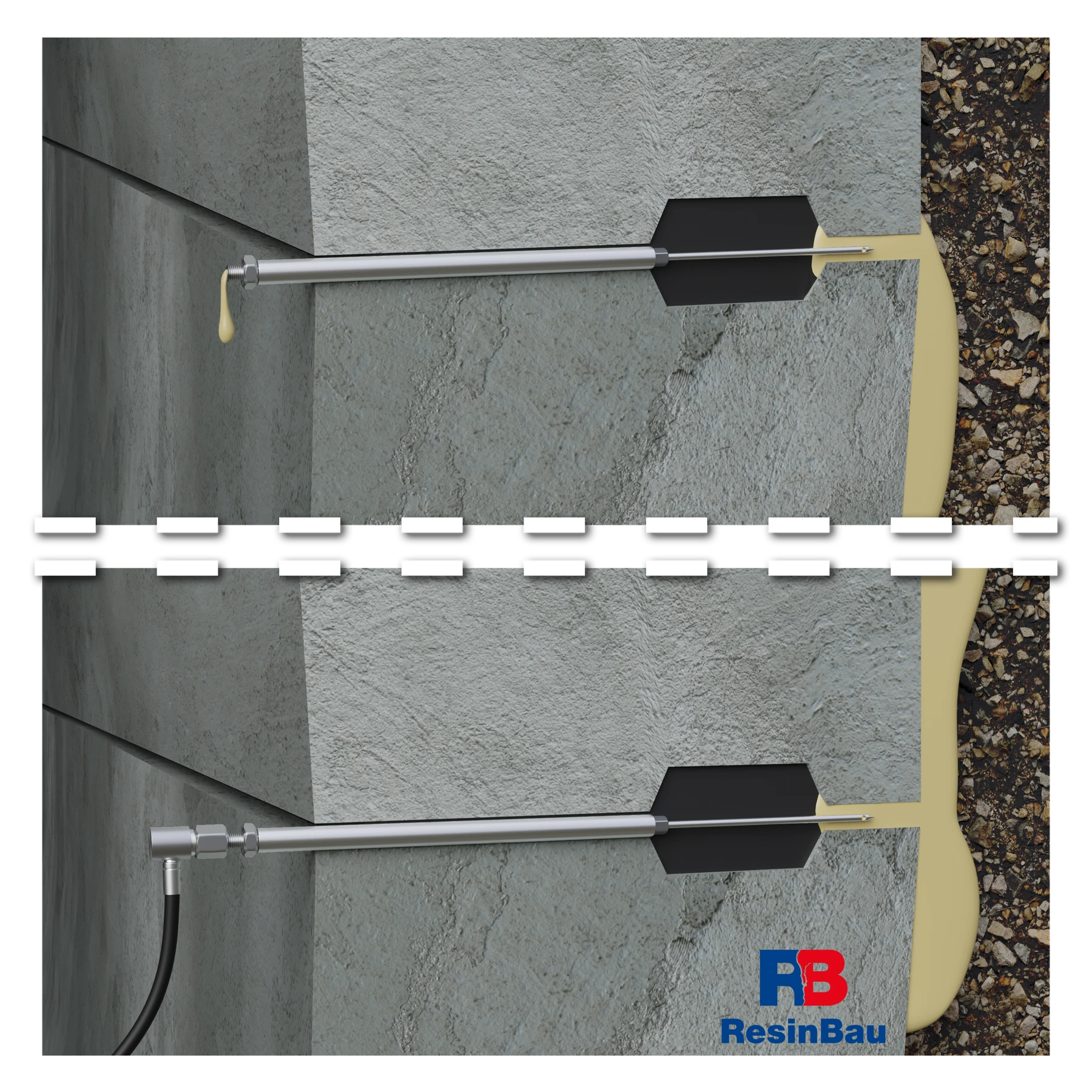

Dy pika furnizimi në lidhje. Materiali që shfaqet pranë pikës pasuese tregon komunikimin ndërmjet tyre.

07 · Furnizimi dhe pranimi

Vëzhgoni pikat pasuese dhe përfundoni punën

Kalimi i materialit te gjilpëra pasuese është vëzhgim i përhapjes në zonë. Vazhdimin bazojeni në provën dhe sjelljen e seksionit, jo vetëm në shfaqjen e pikës së parë. Regjistroni sasinë, presionin dhe vendet e daljes.

Në detajin e paraqitur gjilpëra mbetet në konstruksion. Përfundoni lidhjen dhe kryeni pranimin sipas sistemit dhe projektit të riparimit. Vlerësoni papërshkueshmërinë dhe sjelljen e fugës pas përfundimit; vetëm kontakti i materialit ndërmjet pikave nuk e zëvendëson këtë kontroll.

Ruani dokumentacionin e pikave të veçanta.
Kontrolloni papërshkueshmërinë pas përfundimit.

Pastrimi i sistemit të furnizimit →

Shënoni pozicionin përpara emërtimit të metodës

Lidhni vëzhgimet me unazën ose seksionin e tunelit dhe pozicionin në perimetër. Dalloni rrjedhjen nga fuga, plasaritjen e segmentit, kavitetin, kalimin e instalimit dhe dyshimin për zgavër pas veshjes. Për çdo zonë regjistroni kushtet ujore, ndërhyrjet e mëparshme dhe qasjen për riparim.

Në pjesën e poshtme të tunelit grumbullohet si uji lokal, ashtu edhe ai që rrjedh nga anët dhe qemeri. Pika e lagësht pranë fundit nuk është domosdoshmërisht vendi fillestar i defektit të izolimit. Krahasoni vëzhgimet përgjatë fugës dhe në unazat fqinje, edhe pas pastrimit të sipërfaqes.

Tri zona nënkuptojnë tri detyra

Në fugën e segmenteve

Synimi është izolimi i hapësirës së identifikuar pranë lidhjes, duke ruajtur funksionin e saj. Qasja me gjilpërë ose vrimë zgjidhet sipas prerjes reale, pozicionit të guarnicionit dhe ndërhyrjes së lejuar.

Në vetë segmentin

Plasaritja, skaji i dëmtuar dhe kaviteti nuk janë i njëjti defekt. Përcaktoni nëse nevojitet izolim elastik ndaj ujit, mbushje zgavre apo riparim që transmeton forca. Këtë të fundit e përcakton projekti strukturor.

Pas veshjes

Materiali mund të arrijë në hapësirë të pambushur ose në truall. Kjo nënkupton shtrirje tjetër hetimi, kontrolli zhvendosjesh dhe bilanci nga izolimi lokal i fugës.

Qasja për riparim të ardhshëm

Para mbylljes së shtresave mund të projektohen pika të përhershme furnizimi dhe kontrolli. Prania e tyre siguron qasje teknologjike; nuk konfirmon vetvetiu mbështetjen apo papërshkueshmërinë e veshjes.

Gjilpëra është pjesë e qasjes së planifikuar

Prerja tregon furnizimin te zona e lidhjes së segmenteve. Gjeometria e gjilpërës, thellësia dhe pozicioni i majës duhen lidhur me dokumentacionin e fugës. Mos e trajtoni gjilpërën si vegël për shpim rastësor të guarnicionit. Pastrimi i hapësirës së fugës dhe kalueshmëria e pikave lejojnë dallimin e ujit nga materiali që arrin.

Zgjidhni seksion të shkurtër referimi. Një pikë shërben për furnizim, ndërsa pasueset për vëzhgim të kontrolluar dhe injektim të mëtejshëm. Planifikoni mënyrën e mbylljes së tyre pa shkëputur sistemin nën presion. Për zonat që kërkojnë kufizim të daljes zgjidhni mbyllje që ruan mundësinë e vëzhgimit dhe nuk bllokon lëvizjen e lidhjes.

Fuga mund të komunikojë me hapësirën pas veshjes

Shfaqja e materialit në pikën fqinje konfirmon lidhjen e rrugës së rrjedhës. Nëse sasia rritet pa përparim, materiali del në seksion të largët ose uji mbart grimca trualli, rivlerësoni zonën e veprimit. Mund të ketë komunikim me hapësirën jashtë fugës. Mungesa e rërës në kanalin e vogël të gjilpërës nuk e përjashton një lidhje të tillë.

Kalimi te injektimi pas veshjes ndryshon detyrën. Nevojitet identifikimi i hapësirës së disponueshme, kufizimeve të presionit, rrugëve të mundshme të daljes dhe mënyrës së matjes së reagimit të konstruksionit. Nuk mjafton rritja e kufirit të materialit në procedurën e deritanishme.

Lidhni pastrimin, reaksionin dhe vëzhgimin

Papastërtitë në zonën e fugës mund të dobësojnë ngjitjen dhe të fshehin rrugën e daljes. Pas përgatitjes kryeni provën e kohës së reaksionit në temperaturën e punimeve. Përshtateni me gjatësinë e rrugës, rrjedhën e ujit dhe mundësinë e mbajtjes së materialit. Kur hyrja është intensive, faza e ndalimit duhet të krijojë kushtet për izolimin kryesor të zgjedhur.

Furnizoni gradualisht, duke regjistruar presionin, sasinë, kohën dhe rendin e kalimeve. Injektimi plotësues i kontrolluar nënkupton plotësimin e zonës së arritshme brenda intervalit të punueshmërisë; nuk është sinonim i presionit të lartë. Në zonën e ajrosur, zgjedhja e përfundimit duhet të përfshijë mbrojtjen e materialeve të ndjeshme ndaj tharjes.

Zgavra nën veshje kërkon kontroll të zhvendosjeve

Nëse synohet mbushja ose stabilizimi i mbështetjes, projekti përcakton materialin, fazat dhe mënyrën e kontrollit të veshjes. Rrëshira zgjeruese mund të veprojë mbi konstruksionin edhe pas përfundimit të pompimit. Tregimet e nivelimit duhen krahasuar me konsumin dhe kalimet e materialit.

Ngritja e paplanifikuar, rritja e menjëhershme e presionit ose mungesa e komunikimit të pritur kërkojnë ndalim dhe rivlerësim të seksionit. Shikoni dallimin ndërmjet stabilizimit, mbushjes dhe ngritjes. Parametri i tubit ose pakerit nuk është presioni i lejuar për veshjen.

Pranojeni seksionin në kushtet e tij të punës

Planifikoni intervalin e punimeve me kohë për përgatitje, reaksion, pastrim dhe kontroll. Në dokumentacionin e seksionit regjistroni zonën e synuar, pikat, recetën, konsumin dhe vendet e daljeve të paplanifikuara. Mos e transferoni rezultatin e një seksioni te gjithë veshja me kushte të ndryshueshme.

Pranimi i izolimit përfshin rrugët fqinje të ujit dhe lidhjet e seksioneve. Pranimi i stabilizimit përfshin edhe matjet e kërkuara të mbështetjes dhe zhvendosjeve. Kontrolli pas ndryshimit të kushteve ujore lejon vlerësimin e vendeve që nuk ishin aktive gjatë punimeve.

PËRZGJEDHJA RESINBAU

Llogaritni atë që njihni

LLOGARITËSPërgatitja e porcionit →

Përshtatni produktin dhe variantin me teknologjinë e miratuar të seksionit.

LLOGARITËSBilanci i materialeve →

Regjistroni sasitë për çdo zonë dhe recetë; konvertimi nuk përcakton shtrirjen pas veshjes.

Hapi vijues

LEXONI MË TEJRuajtja e lëvizjes së fugës →

Mbështetja e materialit dhe përfundimi janë pjesë e izolimit.

LEXONI MË TEJBarriera pas konstruksionit →

Kur hetimi tregon hyrje nga ana e truallit.

LEXONI MË TEJLinjat e furnizimit dhe kokat →

Përshtatni sistemin me përgatitjen dhe kohën e reaksionit të materialit.

Diskutoni kushtet e projektit tuaj

Përgatitni prerjen, përshkrimin e ujit dhe lëvizjes, si dhe rezultatet e provave të deritanishme. ResinBau ndihmon në përzgjedhjen e materialit dhe teknologjisë së zbatimit.

Diskutoni projektin / përzgjedhjen teknike ↗
