Tunnlar: fogtätning och sektionskontroll

Vatten kan vandra längs en fog och visa sig långt från läckan. Dela reparationen efter verkningszon: i fog, segment eller bakom beklädnaden.

UndersökningFörlopp och alternativVal och nästa steg

FÖLJ METODEN

Segmentfog: åtkomst med nål och kontroll av injekteringen

Se först målet i hela tvärsnittet och gå sedan igenom borrning, hopsättning och montering av satsen, tillförsel och observation av följande punkter. Sekvensen gäller den visade segmentfogen; övriga delar av inklädnaden kräver en separat undersökning.

Tvärsnitt av segmentfogen: den svarta profilen markerar tätningens zon, gult markerar injekteringsmaterial vid fogen och den tunna delen är nålen som tillför material.

01 · Mål och geometri

Undersök fogens tätningszon

Syftet med den visade detaljen är att tillföra material till den otäta zonen vid segmentfogen. Schemat visar materialets avsedda väg och den kvarlämnade nålen; följande illustrationer förklarar förberedelse och utförande.

Undersök fogens verkliga geometri, tätningens läge och vattenförhållandena. Detta är en tunneldetalj. Reparation av en spricka i ett segment, fyllning av ett hålrum bakom inklädnaden och markstabilisering har andra syften och kräver separat åtkomst och materialval.

  • Skilj fogen från sprickan och hålrummet bakom inklädnaden.
  • Fastställ tätningens läge före borrning.
Val av material och tunnelzon →

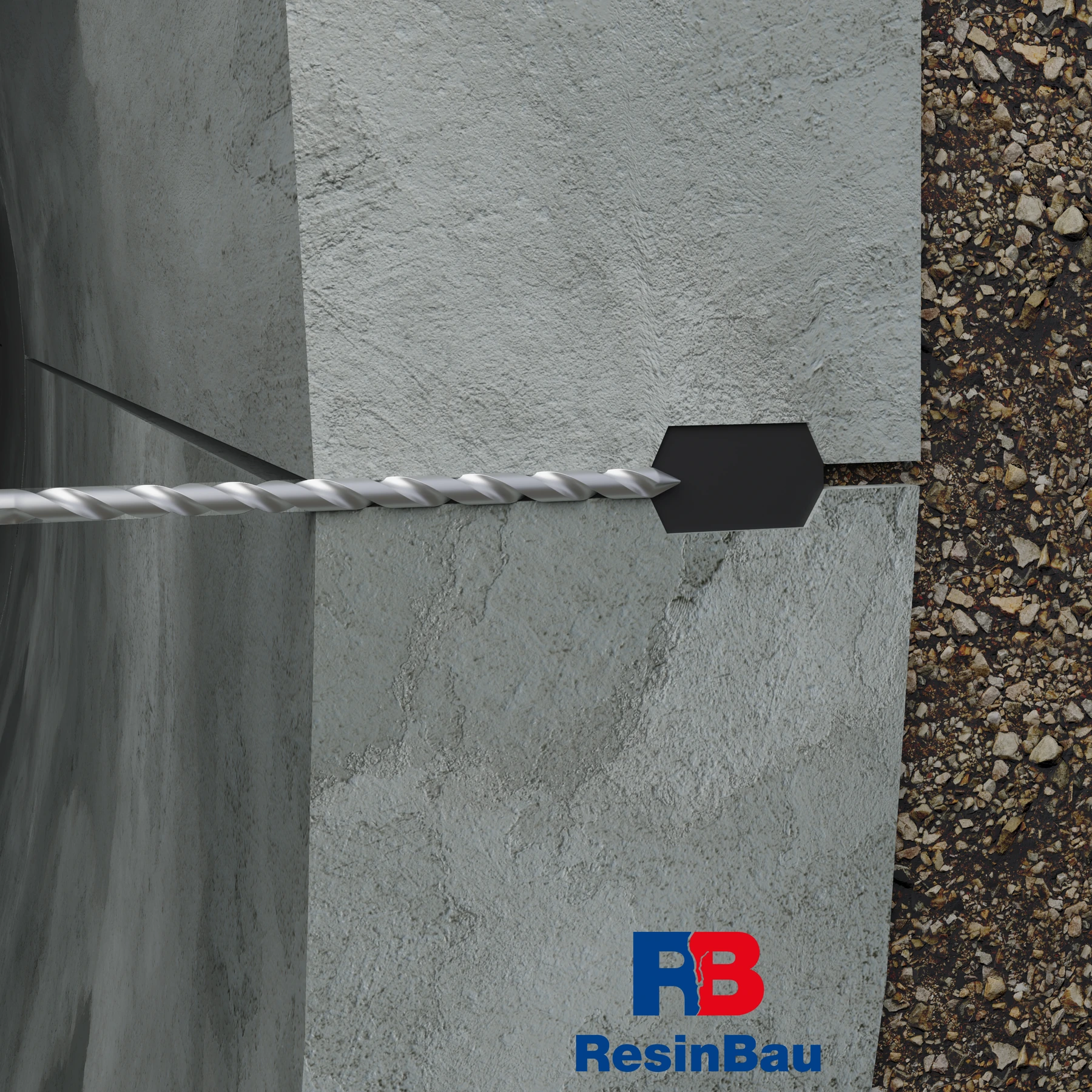

Borren förs från konstruktionens insida och når fogzonen vid tätningens svarta profil.

02 · Förberedelse av åtkomst

Skapa åtkomst till den undersökta zonen

Planera hålet utifrån segmentens och tätningens detalj. Den visade vägen är ett schema för åtkomst till en viss zon, inte ett tillstånd att borra godtyckligt genom tätningen, armeringen eller hela inklädnaden.

Kontrollera riktning och djup. Om hålet stannar före målet eller fortsätter utanför den avsedda zonen kan materialet spridas på ett helt annat sätt. Anpassa hålets förberedelse till vald nål och valt material.

  • Kontrollera fogens dokumentation.
  • Bekräfta djup och fri passage.
Metodprov →

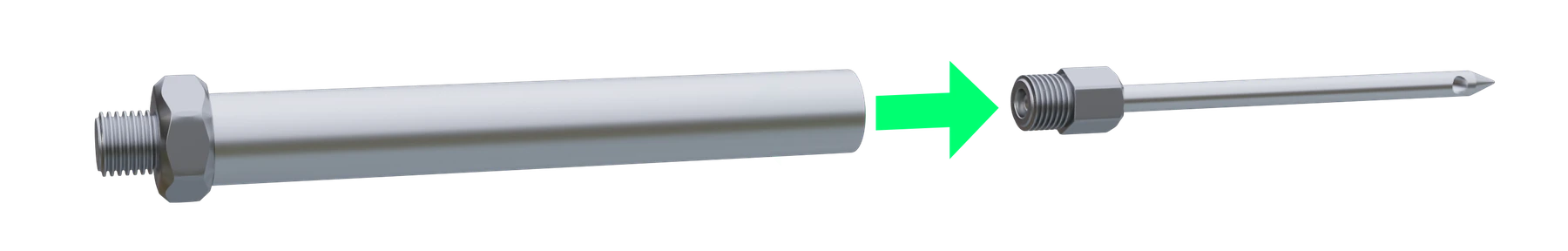

Satsens två delar före anslutning: röret och den tunna nålen. Den gröna pilen visar hopsättningsriktningen.

03 · Montering av satsen

Anslut nålen till injekteringsröret

Välj en kompatibel sats av nål och rör så att spetsen efter montering tillför material på planerad plats. Kontrollera anslutningssättet för den aktuella modellen.

Bedöm delarnas skick och att tillförselvägen är fri före montering. Satsens längd bestäms av fogens tvärsnitt; att delarna liknar ritningen bekräftar inte att de är utbytbara.

  • Kontrollera att delarna är kompatibla.
  • Montera inte en skadad eller igensatt nål.

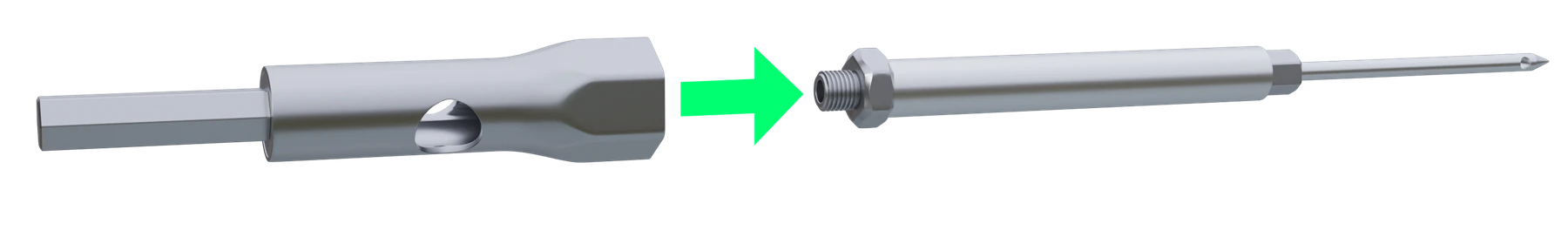

Hylsan och den hopsatta nålen med röret; pilen visar hur de samverkar vid montering.

04 · Montering av satsen

Förbered rätt monteringshylsa

Den visade varianten kräver en hylsa anpassad till satsen. Den ska överföra monteringsrörelsen enligt instruktionen och möjliggöra kontrollerad montering.

Välj inte åtdragningskraft utifrån illustrationens utseende. Monteringssättet beror på den aktuella utrustningen och det förberedda hålet.

  • Använd en kompatibel hylsa.
  • Kontrollera möjligheten att övervaka monteringsdjupet.

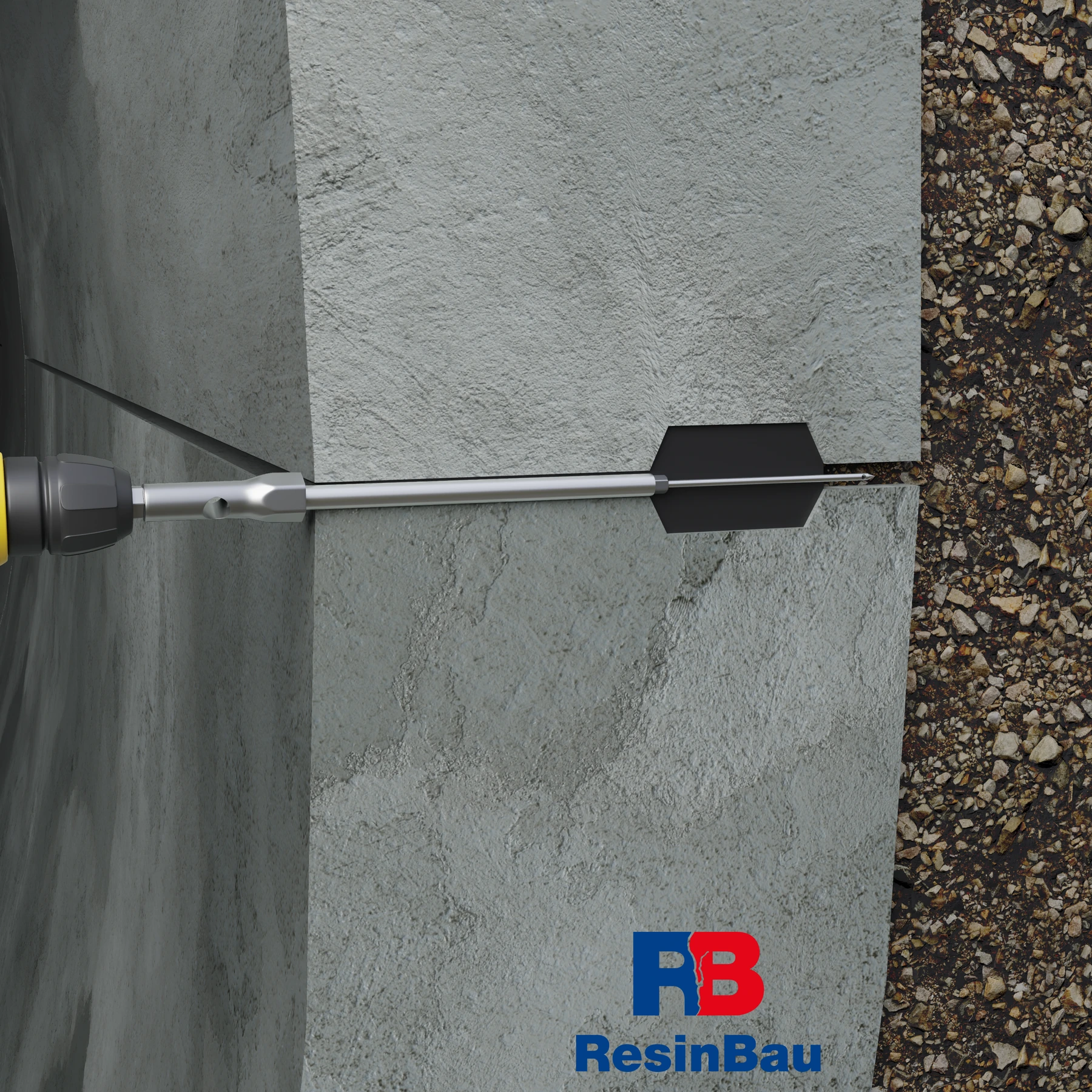

Satsen har förts in i hålet; nålspetsen når fogzonen och verktyget används för monteringen.

05 · Montering av satsen

Montera satsen i det förberedda hålet

För in och montera satsen enligt modellens instruktion och behåll spetsens planerade läge. Verktyget underlättar monteringen men ersätter inte kontrollen av att målet nås.

Kontrollera stabilitet, anslutning och möjligheten att leda injekteringsmaterialet innan material tillförs. Börja inte pumpa om det är osäkert om spetsen befinner sig i målzonen.

  • Bekräfta läge och stabilitet.
  • Kontrollera anslutningens täthet.

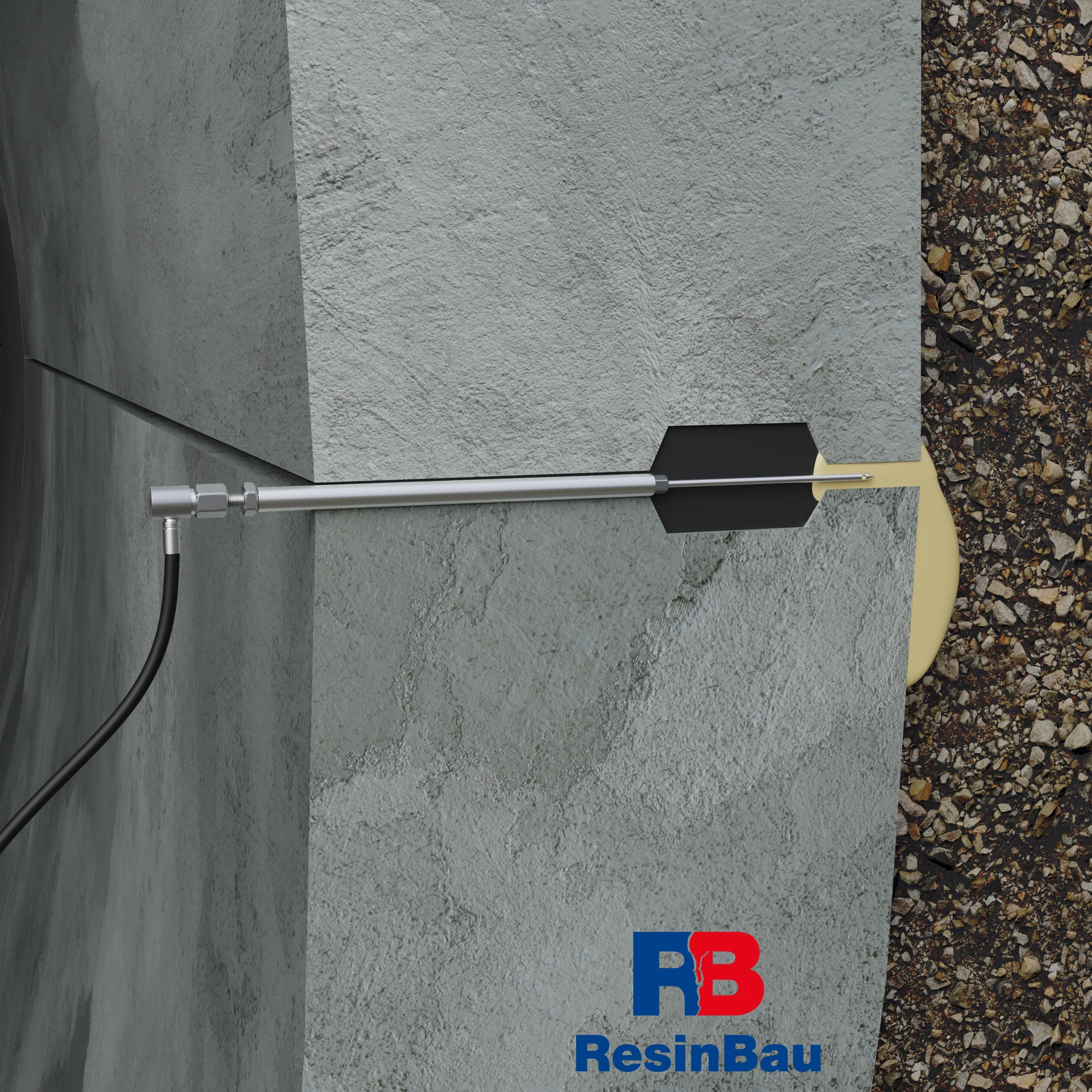

Pumpens slang har anslutits till satsen; gult injekteringsmaterial når den otäta zonen vid fogen.

06 · Tillförsel och observation

Tillför material till zonen vid tätningen

Välj material utifrån vatten, rörelser, geometri och möjligheten att hålla kvar det i fogen. Vid kraftigt inflöde kan ett separat steg för att begränsa flödet behövas före den egentliga tätningen.

Observera tryck, materialupptag och utflöden i närheten under provet. Likställ inte fyllningen på ritningen med en bevisad fyllning av den verkliga fogen. Okontrollerad spridning bakom inklädnaden kräver bedömning och korrigering.

  • Kontrollera materialet i målzonen.
  • Reagera på ovanligt materialupptag eller utflöde.
Material för tunnlar →Tryck och observation →

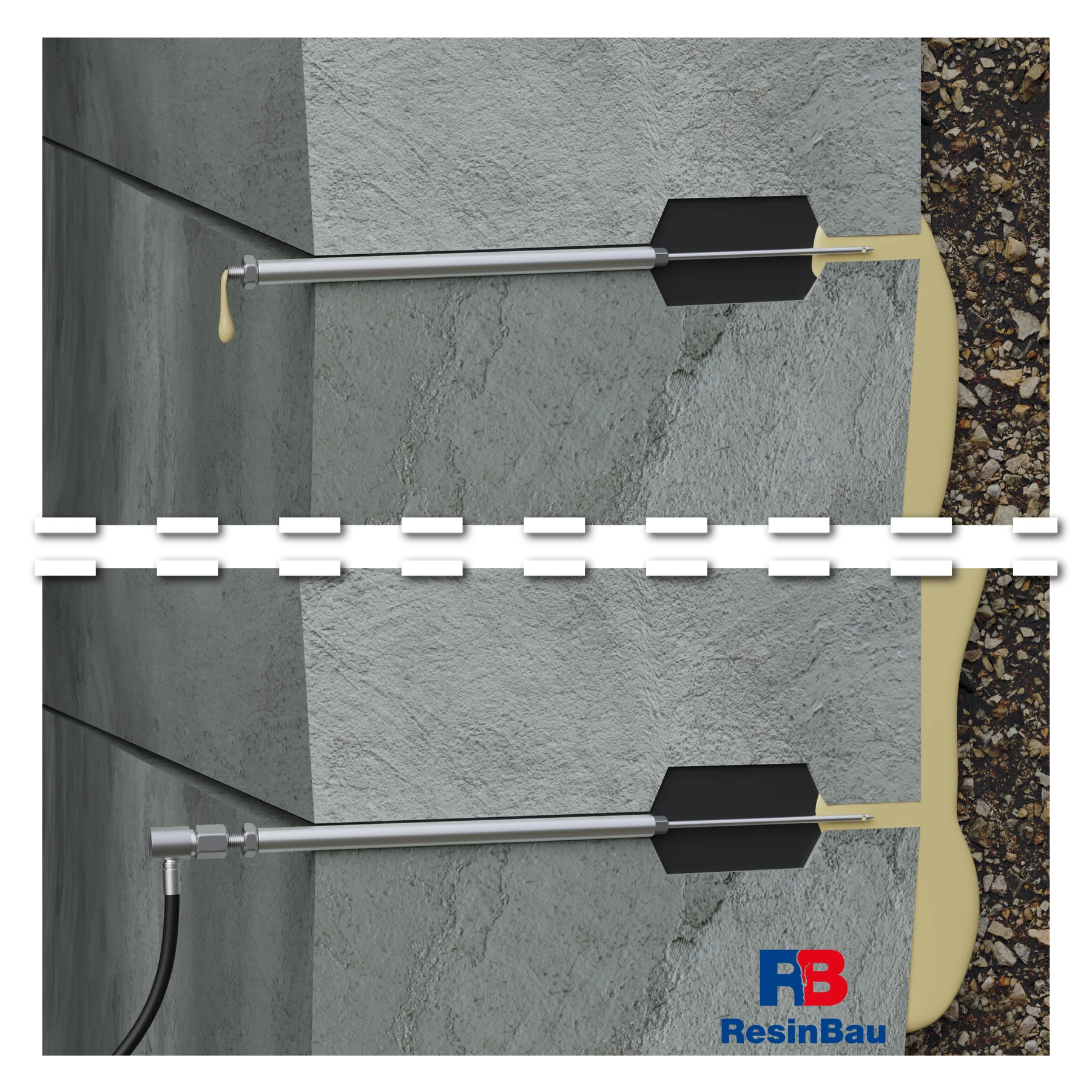

Två tillförselpunkter i fogen. Material som visar sig vid nästa punkt visar förbindelsen mellan dem.

07 · Tillförsel och slutkontroll

Observera följande punkter och avsluta arbetet

Att materialet når nästa nål är en observation av spridningen i zonen. Basera fortsättningen på provet och sträckans beteende, inte enbart på att den första droppen visar sig. Dokumentera mängd, tryck och utflödesställen.

I den visade detaljen lämnas nålen kvar i konstruktionen. Avsluta anslutningen och utför slutkontrollen enligt systemet och reparationsprojektet. Bedöm fogens täthet och beteende efter avslutat arbete; enbart materialkontakt mellan punkterna ersätter inte denna kontroll.

  • Spara dokumentation för de enskilda punkterna.
  • Kontrollera tätheten efter avslutat arbete.
Rengöring av injekteringssystemet →

Markera läget innan du namnger metoden

Koppla observationerna till tunnelringen eller tunnelsträckan och positionen runt omkretsen. Skilj mellan läckage från en fog, spricka i ett segment, kavern, genomföring och misstänkt hålrum bakom inklädnaden. Dokumentera vattenförhållanden, tidigare åtgärder och åtkomst för reparation för varje zon.

I tunnelns nedre del samlas både lokalt vatten och vatten som rinner från sidorna och valvet. En våt punkt vid botten behöver inte vara den ursprungliga läckageplatsen. Jämför observationer längs fogen och vid angränsande ringar, även efter rengöring av ytan.

Tre zoner innebär tre uppgifter

I segmentfogen

Syftet är att täta den undersökta platsen vid fogen och bevara dess funktion. Åtkomst med nål eller borrhål väljs utifrån det verkliga tvärsnittet, tätningens läge och tillåtna ingrepp.

I själva segmentet

En spricka, en skadad kant och en kavern är olika fel. Fastställ om det behövs elastisk tätning, hålrumsfyllning eller en kraftöverförande reparation. Den sistnämnda bestäms av konstruktionsprojektet.

Bakom beklädnaden

Materialet kan nå ett ofyllt utrymme eller marken. Det innebär en annan omfattning av undersökning, rörelsekontroll och mängdberäkning än lokal tätning av fogen.

Åtkomst för framtida reparation

Innan lagren stängs kan permanenta tillförsel- och kontrollpunkter projekteras. De ger teknisk åtkomst men bekräftar inte i sig inklädnadens stöd eller täthet.

Nålen är en del av den planerade åtkomsten

Tvärsnittet visar tillförsel till segmentfogens zon. Nålens geometri, djup och spetsläge måste kopplas till fogens dokumentation. Använd inte nålen som verktyg för att sticka hål på tätningen på måfå. En rengjord fog och fria punkter gör det möjligt att skilja vatten från ankommande material.

Välj en kort referenssträcka. En punkt används för tillförsel och följande punkter för kontrollerad observation och fortsatt injektering. Planera hur de ska stängas utan att koppla isär ett trycksatt system. För zoner som kräver begränsat utflöde, välj en förslutning som medger observation och inte blockerar fogens rörelser.

Fogen kan stå i förbindelse med utrymmet bakom inklädnaden

Material vid en angränsande punkt bekräftar en sammanhängande flödesväg. Om mängden ökar utan framsteg, material strömmar ut i en avlägsen sektion eller vattnet för med sig jordpartiklar, bedöm verkningszonen på nytt. Förbindelse med utrymmet utanför fogen är möjlig. Avsaknad av sand i nålens lilla kanal utesluter inte en sådan förbindelse.

Övergång till injektering bakom inklädnaden ändrar uppgiften. Tillgängligt utrymme, tryckbegränsningar, möjliga utflödesvägar och hur konstruktionens reaktion ska mätas måste undersökas. Det räcker inte att höja materialgränsen i den befintliga proceduren.

Kombinera rengöring, reaktion och observation

Föroreningar i fogzonen kan försämra vidhäftningen och dölja utflödesvägen. Efter förberedelsen, prova reaktionstiden vid arbetstemperaturen. Anpassa den till vägens längd, vattenflödet och möjligheten att hålla kvar materialet. Vid kraftigt inflöde ska det stoppande steget skapa förutsättningar för vald huvudsaklig tätning.

Tillför stegvis och registrera tryck, mängd, tid och ordningen för materialets övergångar. Kontrollerad efterinjektering innebär komplettering av den tillgängliga zonen inom materialets brukstid; det är inte en synonym till högt tryck. I ett ventilerat område bör ytbehandlingen ta hänsyn till skydd av material som är känsliga för uttorkning.

Ett hålrum under inklädnaden kräver rörelsekontroll

Om målet är fyllning eller stabilisering av stödet bestämmer projektet material, etapper och hur inklädnaden ska kontrolleras. Expanderande harts kan påverka konstruktionen även efter att pumpningen har avslutats. Avvägningsresultat måste jämföras med materialupptag och materialets övergångar.

Oplanerad höjning, kraftig tryckökning eller utebliven förväntad förbindelse kräver stopp och en ny bedömning av sektionen. Se skillnaden mellan stabilisering, fyllning och lyftning. Slangens eller packerns märkdata är inte inklädnadens tillåtna tryck.

Slutkontrollera sektionen under dess driftförhållanden

Planera arbetsperioden med tid för förberedelse, reaktion, rengöring och kontroll. Dokumentera målzon, punkter, recept, förbrukning och oplanerade utflödesställen för sektionen. Överför inte resultatet från en sträcka till hela inklädnaden där förhållandena varierar.

Slutkontroll av tätning omfattar angränsande vattenvägar och sektionsanslutningar. Slutkontroll av stabilisering omfattar även nödvändiga mätningar av stöd och förskjutningar. Kontroll efter ändrade vattenförhållanden gör det möjligt att bedöma platser som inte var aktiva under arbetet.
