Tuneli: zaptivanje spojeva i kontrola deonica

Voda može putovati duž spoja i pojaviti se daleko od mesta propuštanja. Podelite sanaciju prema zoni delovanja: u spoju, u segmentu ili iza obloge.

Pregled Tok i varijante Izbor i sledeći korak

PRATITE TEHNOLOGIJU

Spoj segmenata: pristup iglom i kontrola injektiranja

Prvo pogledajte cilj u punom preseku, zatim prođite kroz bušenje, sastavljanje i ugradnju kompleta, ubrizgavanje i posmatranje sledećih tačaka. Redosled se odnosi na prikazani spoj segmenata; ostale zone obloge zahtevaju zaseban pregled.

Presek spoja segmenata: crni profil označava zonu zaptivke, žuta boja injekcioni materijal uz spoj, a tanak element iglu koja dovodi materijal.

01 · Cilj i geometrija

Utvrdite zonu zaptivanja spoja

Cilj prikazanog detalja je dovođenje materijala do zone propuštanja uz spoj segmenata. Šema prikazuje ciljnu putanju materijala i ostavljenu iglu; sledeće ilustracije objašnjavaju pripremu i izvođenje.

Utvrdite stvarnu geometriju spoja, položaj zaptivke i uslove vode. Ovo je jedan tunelski detalj. Sanacija pukotine segmenta, ispunjavanje šupljine iza obloge i stabilizacija tla imaju druge ciljeve i zahtevaju zaseban pristup i izbor materijala.

Razlikujte spoj od pukotine i šupljine iza obloge.
Odredite položaj zaptivke pre bušenja.

Izbor materijala i zone tunela →

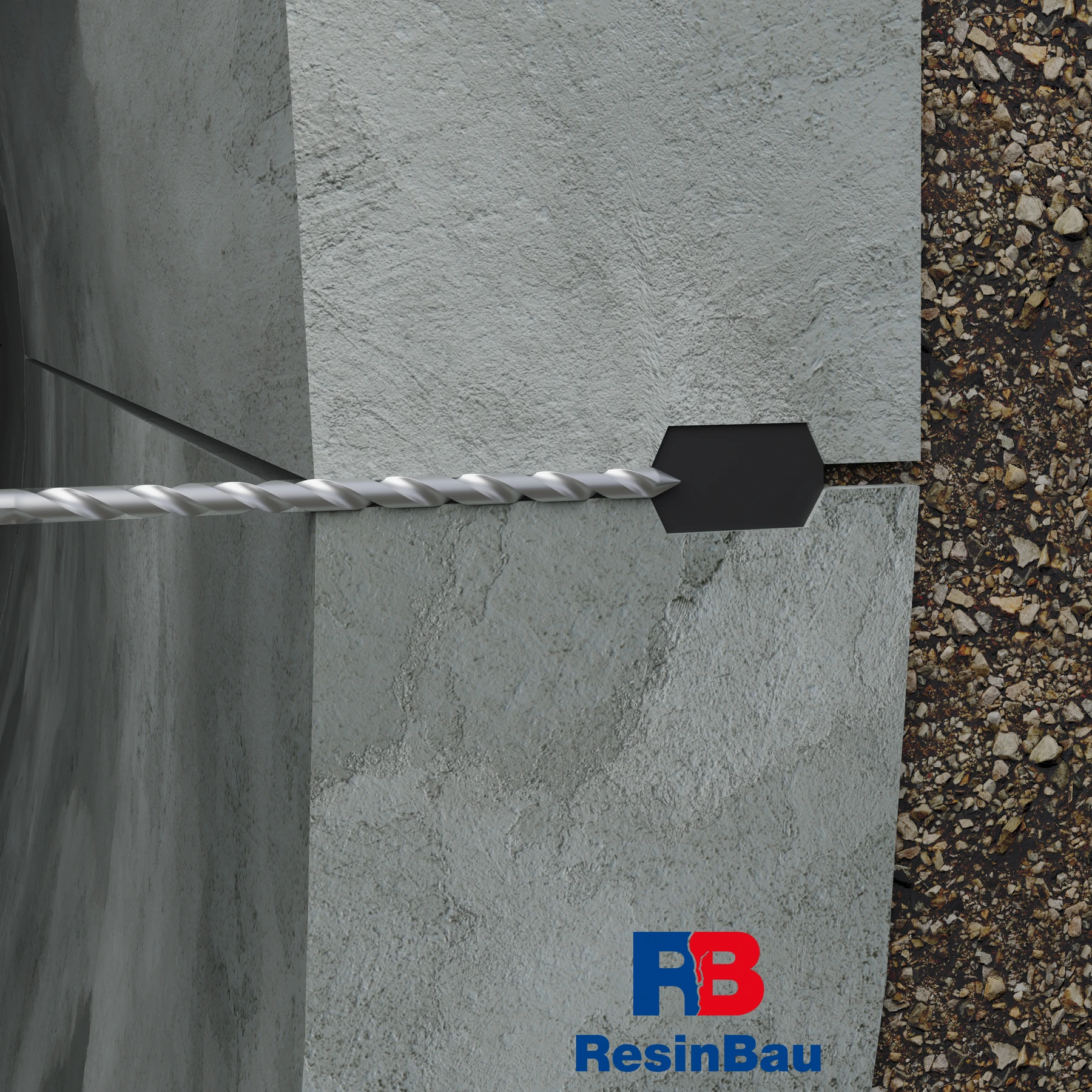

Burgija vođena iz unutrašnjosti konstrukcije dopire do zone spoja uz crni profil zaptivke.

02 · Priprema pristupa

Izvedite pristup utvrđenoj zoni

Otvor planirajte na osnovu detalja segmenata i zaptivke. Prikazana putanja šema je pristupa konkretnoj zoni, a ne dozvola za proizvoljno bušenje zaptivke, armature ili cele obloge.

Kontrolišite smer i dubinu. Zaustavljanje otvora pre cilja i njegovo vođenje van nameravane zone mogu dovesti do potpuno drugačije raspodele materijala. Pripremu otvora prilagodite izabranoj igli i materijalu.

Proverite dokumentaciju spoja.
Potvrdite dubinu i prohodnost.

Tehnološka proba →

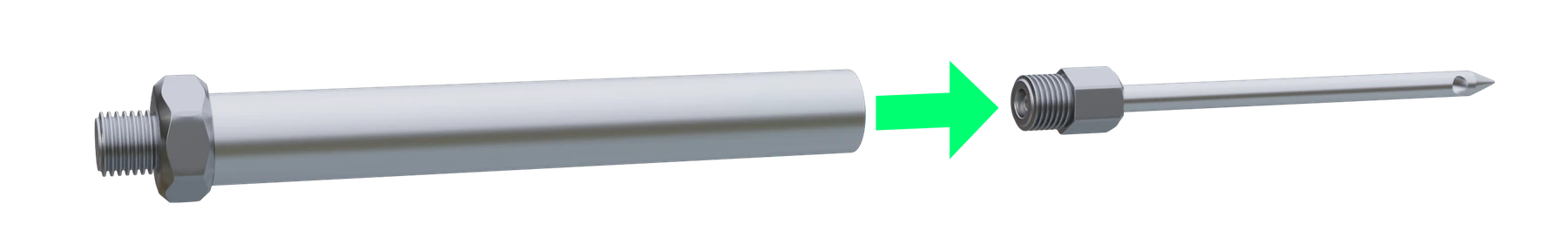

Dva elementa kompleta pre povezivanja: cevčica i tanka igla. Zelena strelica označava smer sastavljanja.

03 · Montaža kompleta

Povežite iglu sa injekcionom cevčicom

Izaberite kompatibilan komplet igle i cevčice kako bi nastavak posle ugradnje ubrizgavao materijal na planirano mesto. Način povezivanja proverite za konkretan model.

Pre montaže procenite stanje elemenata i prohodnost putanje ubrizgavanja. Dužina kompleta proizlazi iz preseka spoja; sama sličnost elemenata sa crtežom ne potvrđuje njihovu zamenljivost.

Proverite kompatibilnost elemenata.
Ne montirajte oštećenu ili neprohodnu iglu.

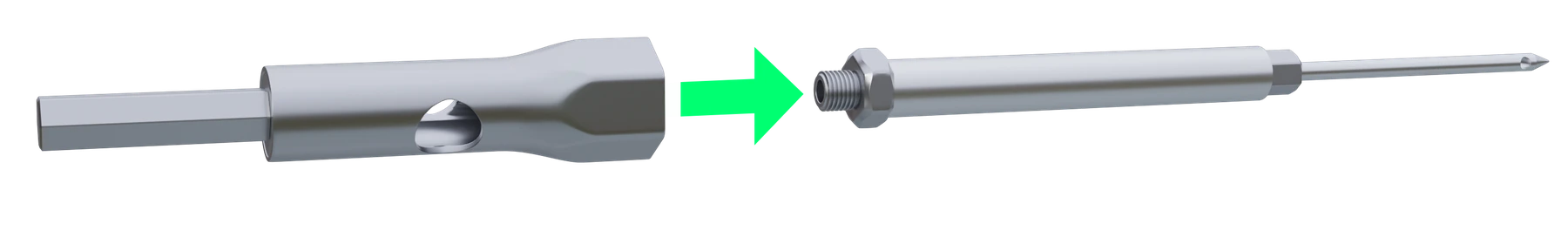

Priključak i sastavljen komplet igle sa cevčicom; strelica prikazuje njihovo sadejstvo tokom montaže.

04 · Montaža kompleta

Pripremite odgovarajući montažni priključak

Prikazana varijanta zahteva priključak prilagođen kompletu. Treba da prenese montažno pomeranje prema uputstvu i omogući kontrolisanu ugradnju.

Ne birajte silu zatezanja prema izgledu ilustracije. Način montaže zavisi od konkretne opreme i pripremljenog otvora.

Koristite kompatibilan priključak.
Proverite mogućnost kontrole dubine ugradnje.

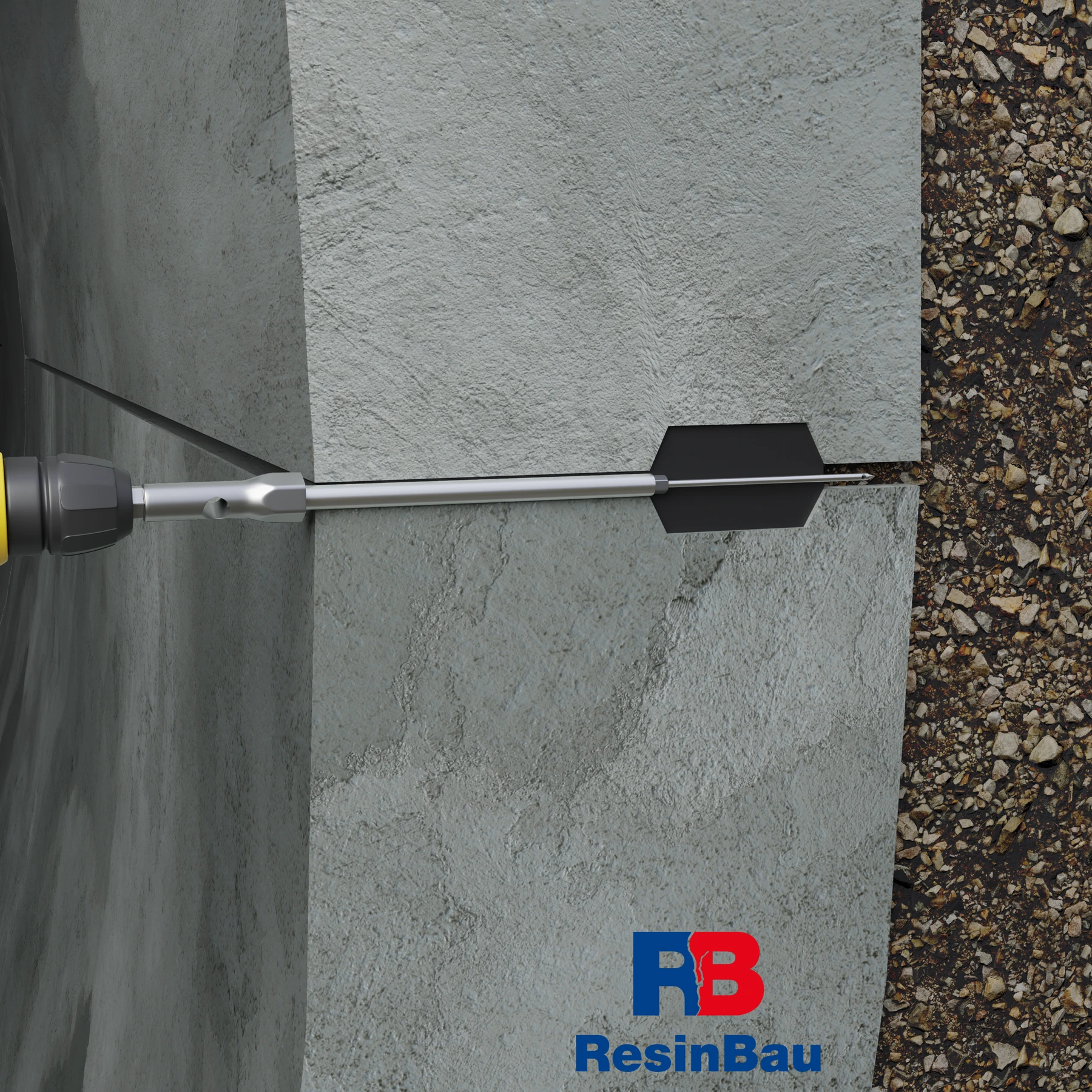

Komplet je uveden u otvor; vrh igle dopire do zone spoja, a alat služi za ugradnju.

05 · Montaža kompleta

Ugradite komplet u pripremljeni otvor

Uvedite i ugradite komplet prema uputstvu modela, uz očuvanje planiranog položaja vrha. Alat olakšava montažu, ali ne zamenjuje kontrolu dosezanja cilja.

Pre ubrizgavanja materijala kontrolišite stabilnost, povezivanje i mogućnost vođenja injekcionog materijala. Ne počinjite pumpanje ako postoji sumnja da se vrh nalazi u ciljnoj zoni.

Potvrdite položaj i stabilnost.
Proverite zaptivenost priključka.

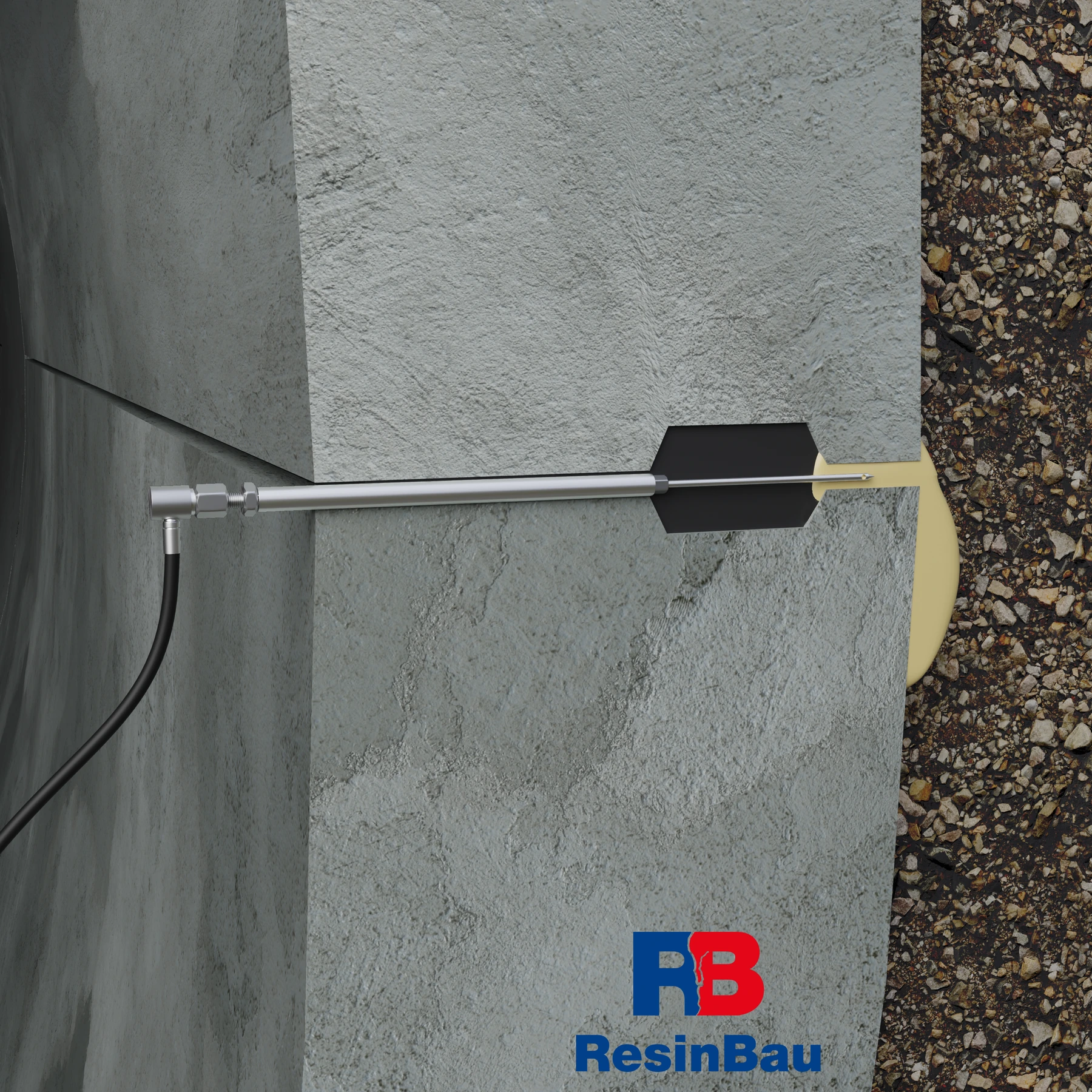

Crevo pumpe povezano je sa kompletom; žuti injekcioni materijal prolazi do zone propuštanja uz spoj.

06 · Ubrizgavanje i posmatranje

Ubrizgavajte materijal u zonu uz zaptivku

Materijal prilagodite vodi, pomeranju, geometriji i mogućnosti njegovog zadržavanja u spoju. Pri jakom dotoku može biti potrebna posebna faza ograničavanja protoka pre glavnog zaptivanja.

Tokom probe pratite pritisak, potrošnju i isticanja u okolini. Ne poistovećujte ispunu prikazanu na crtežu sa dokazanom ispunjenošću stvarnog spoja. Nekontrolisana migracija iza obloge zahteva procenu i korekciju.

Kontrolišite materijal u ciljnoj zoni.
Reagujte na neuobičajenu potrošnju ili isticanje.

Materijali za tunele →Pritisak i praćenje →

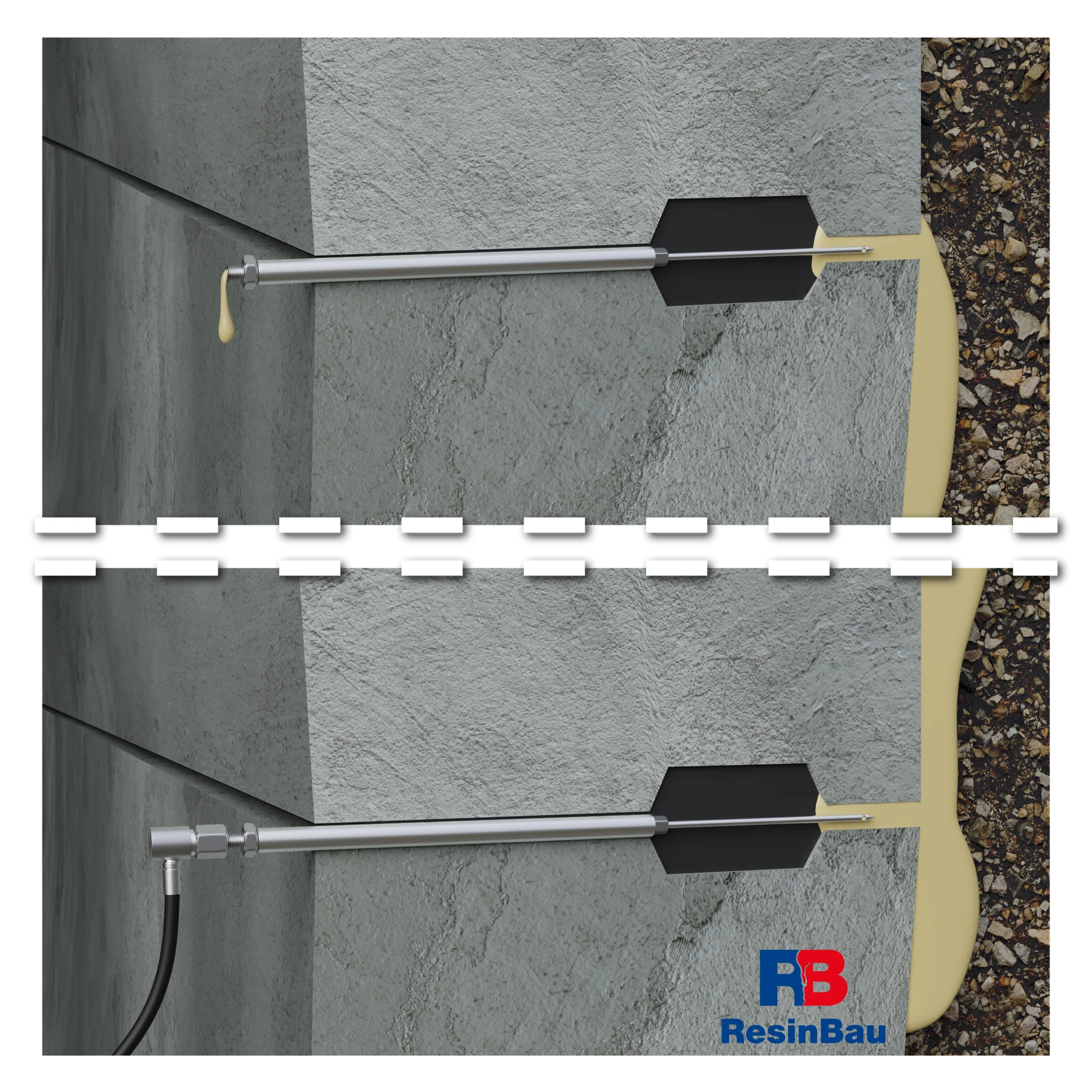

Dve tačke ubrizgavanja u spoju. Materijal koji se pojavljuje na sledećoj tački pokazuje vezu između njih.

07 · Ubrizgavanje i prijem

Pratite sledeće tačke i završite rad

Prolaz materijala do sledeće igle zapažanje je raspodele u zoni. Nastavak zasnujte na probi i ponašanju deonice, a ne isključivo na pojavi prve kapi. Beležite količinu, pritisak i mesta isticanja.

U prikazanom detalju igla ostaje u konstrukciji. Završetak povezivanja i prijem izvedite prema sistemu i projektu sanacije. Procenite vodonepropusnost i ponašanje spoja posle završetka; sam kontakt materijala između tačaka ne zamenjuje ovu kontrolu.

Sačuvajte dokumentaciju pojedinačnih tačaka.
Proverite vodonepropusnost posle završetka.

Čišćenje sistema ubrizgavanja →

Označite položaj pre imenovanja metode

Pridružite zapažanja prstenu ili deonici tunela i položaju na obimu. Odvojite curenje iz spoja, pukotinu segmenta, kavernu, prodor i sumnju na šupljinu iza obloge. Za svaku zonu zabeležite uslove vode, ranije intervencije i pristup sanaciji.

U donjem delu tunela nakuplja se i lokalna voda i voda koja se sliva sa bokova i svoda. Vlažna tačka uz dno ne mora biti prvobitno mesto propuštanja. Uporedite zapažanja duž spoja i na susednim prstenovima, uključujući posle čišćenja površine.

Tri zone označavaju tri zadatka

U spoju segmenata

Cilj je zaptivanje utvrđenog prostora uz spoj, uz očuvanje njegove funkcije. Pristup iglom ili bušotinom bira se prema stvarnom preseku, položaju zaptivke i dopuštenoj intervenciji.

U samom segmentu

Pukotina, oštećena ivica i kaverna nisu isti defekt. Utvrdite da li je potrebno elastično zaptivanje, ispunjavanje šupljine ili sanacija koja prenosi sile. Poslednju određuje konstruktivni projekat.

Iza obloge

Materijal može dospeti u neispunjen prostor ili tlo. To znači drugi obim pregleda, kontrole pomeranja i bilansa od lokalnog zaptivanja spoja.

Pristup za buduću sanaciju

Pre zatvaranja slojeva mogu se projektovati trajne tačke ubrizgavanja i kontrole. Njihovo prisustvo obezbeđuje tehnološki pristup; samo po sebi ne potvrđuje oslonac ni vodonepropusnost obloge.

Igla je deo planiranog pristupa

Presek prikazuje ubrizgavanje u zonu spoja segmenata. Geometriju igle, dubinu i položaj vrha treba povezati sa dokumentacijom spoja. Ne tretirajte iglu kao alat za nasumično probijanje zaptivke. Čišćenje zazora i prohodnost tačaka omogućavaju razlikovanje vode od pristiglog materijala.

Izaberite kratku referentnu deonicu. Jedna tačka služi za ubrizgavanje, a sledeće za kontrolisano posmatranje i dalje injektiranje. Planirajte njihovo zatvaranje bez razdvajanja sistema pod pritiskom. Za zone koje zahtevaju ograničavanje isticanja izaberite zatvaranje koje ostavlja mogućnost posmatranja i ne blokira pomeranje spoja.

Spoj može biti povezan sa prostorom iza obloge

Pojava materijala na susednoj tački potvrđuje povezanost putanje protoka. Ako količina raste bez napretka, materijal ističe u udaljenoj deonici ili voda nosi čestice tla, ponovo procenite zonu delovanja. Moguća je veza sa prostorom van spoja. Odsustvo peska u malom kanalu igle ne isključuje takvu vezu.

Prelazak na injektiranje iza obloge menja zadatak. Potrebno je utvrđivanje raspoloživog prostora, ograničenja pritiska, mogućih putanja odlivanja i načina merenja reakcije konstrukcije. Nije dovoljno povećati granicu materijala u dosadašnjem postupku.

Povežite čišćenje, reakciju i posmatranje

Nečistoće u zoni spoja mogu oslabiti prionljivost i sakriti putanju isticanja. Posle pripreme izvedite probu vremena reakcije na temperaturi radova. Prilagodite je dužini putanje, protoku vode i mogućnosti zadržavanja materijala. Pri intenzivnom dotoku faza zaustavljanja treba da stvori uslove za izabrano glavno zaptivanje.

Ubrizgavajte postepeno, beležeći pritisak, količinu, vreme i redosled prolaza. Kontrolisano dodatno injektiranje znači dopunu dostupne zone tokom vremena obradivosti; nije sinonim za visok pritisak. U ventilisanoj oblasti izbor završne obrade treba da obuhvati zaštitu materijala osetljivih na isušivanje.

Šupljina ispod obloge zahteva kontrolu pomeranja

Ako je cilj ispunjavanje ili stabilizacija oslonca, projekat određuje materijal, faze i način kontrole obloge. Smola koja se širi može delovati na konstrukciju i posle završetka pumpanja. Očitavanja nivelacije treba porediti sa potrošnjom i prolazima materijala.

Neplanirano podizanje, nagao porast pritiska ili odsustvo očekivane veze zahtevaju zaustavljanje i novu procenu deonice. Pogledajte razliku između stabilizacije, ispunjavanja i podizanja. Parametar creva ili pakera nije dozvoljeni pritisak za oblogu.

Izvršite prijem deonice u njenim radnim uslovima

Planirajte period radova sa vremenom za pripremu, reakciju, čišćenje i kontrolu. U dokumentaciji deonice zabeležite ciljnu zonu, tačke, recepturu, potrošnju i mesta neplaniranog isticanja. Ne prenosite rezultat jedne deonice na celu oblogu sa promenljivim uslovima.

Prijem zaptivanja obuhvata susedne putanje vode i spojeve deonica. Prijem stabilizacije obuhvata i potrebna merenja oslonca i pomeranja. Kontrola posle promene uslova vode omogućava procenu mesta koja tokom radova nisu bila aktivna.
