Tunneler: tætning af samlinger og kontrol af afsnit

Vandet kan bevæge sig langs samlingen og vise sig langt fra utætheden. Opdel reparationen efter virkningszone: i samlingen, i segmentet eller bag beklædningen.

Undersøgelse Forløb og varianter Valg og næste skridt

FØLG TEKNOLOGIEN

Segmentsamling: adgang med nål og kontrol af injektionen

Se først målet i det fulde tværsnit, og gennemgå derefter boring, samling og montering af sættet, tilførsel og observation af de efterfølgende punkter. Rækkefølgen vedrører den viste segmentsamling; øvrige zoner i foringen kræver særskilt undersøgelse.

Tværsnit af segmentsamlingen: den sorte profil angiver pakningszonen, gul viser injektionsmaterialet ved samlingen, og det tynde element er nålen, der tilfører materialet.

01 · Formål og geometri

Undersøg samlingens tætningszone

Formålet med den viste detalje er at tilføre materiale til den utætte zone ved segmentsamlingen. Diagrammet viser den tilsigtede materialevej og den efterladte nål; de næste tavler forklarer klargøring og udførelse.

Undersøg samlingens faktiske geometri, pakningens placering og vandforholdene. Dette er én tunneldetalje. Reparation af en segmentrevne, fyldning af hulrum bag foringen og jordstabilisering har andre formål og kræver særskilt adgang og materialevalg.

Skeln mellem samlingen, en revne og et hulrum bag foringen.
Fastlæg pakningens placering før boring.

Valg af materiale og tunnelzone →

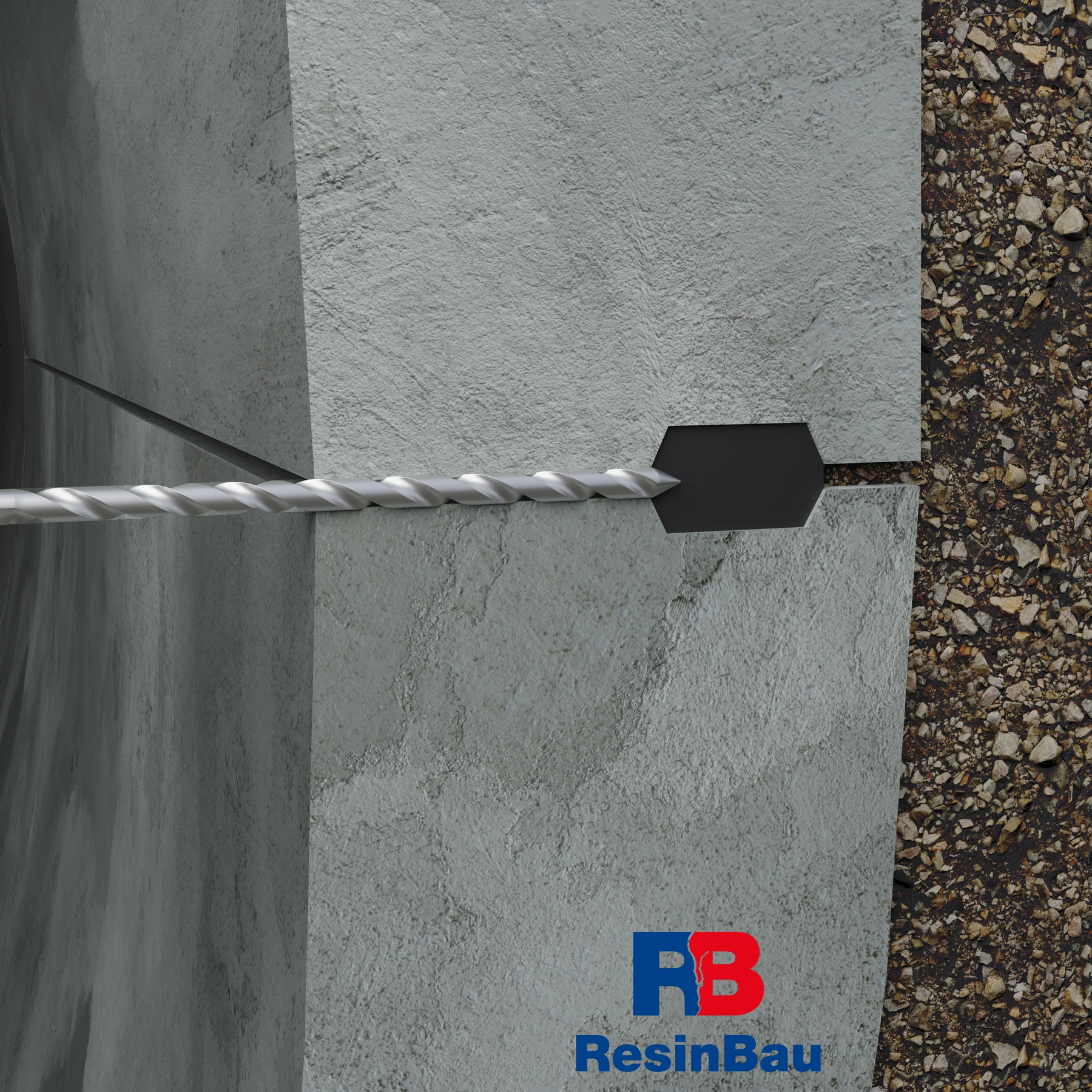

Boret føres fra konstruktionens inderside til samlingszonen ved den sorte pakningsprofil.

02 · Klargøring af adgang

Etabler adgang til den undersøgte zone

Planlæg borehullet ud fra segment- og pakningsdetaljen. Den viste vej er et adgangsdiagram til en konkret zone, ikke tilladelse til vilkårlig gennemboring af pakning, armering eller hele foringen.

Kontrollér retning og dybde. Hvis borehullet stopper før målet eller føres ud over den tilsigtede zone, kan materialet sprede sig helt anderledes. Tilpas borehullets klargøring til den valgte nål og det valgte materiale.

Kontrollér samlingens dokumentation.
Bekræft dybde og frit gennemløb.

Prøveudførelse →

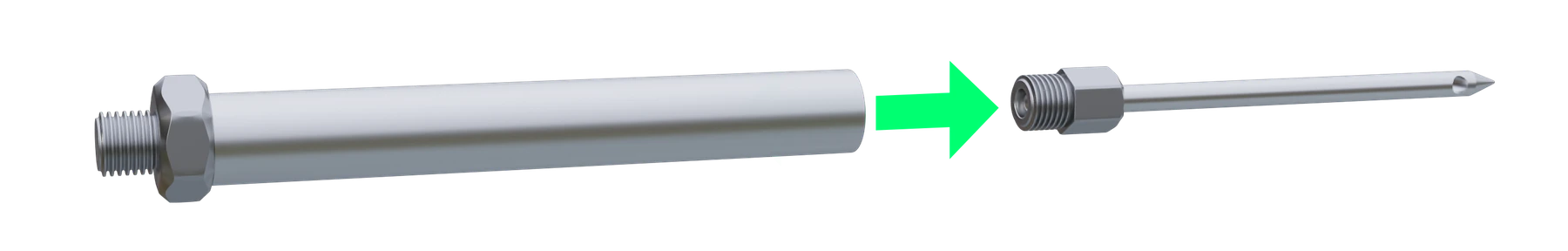

Sættets to dele før sammenføring: rør og tynd nål. Den grønne pil viser samleretningen.

03 · Samling af sættet

Forbind nålen med injektionsrøret

Vælg et kompatibelt nåle- og rørsæt, så spidsen efter montering tilfører materialet på det planlagte sted. Kontrollér forbindelsesmetoden for den konkrete model.

Vurder delenes tilstand og frit gennemløb i tilførselsvejen før montering. Sættets længde bestemmes ud fra samlingens tværsnit; lighed med tegningen alene bekræfter ikke, at delene kan udskiftes indbyrdes.

Kontrollér delenes kompatibilitet.
Monter ikke en beskadiget eller tilstoppet nål.

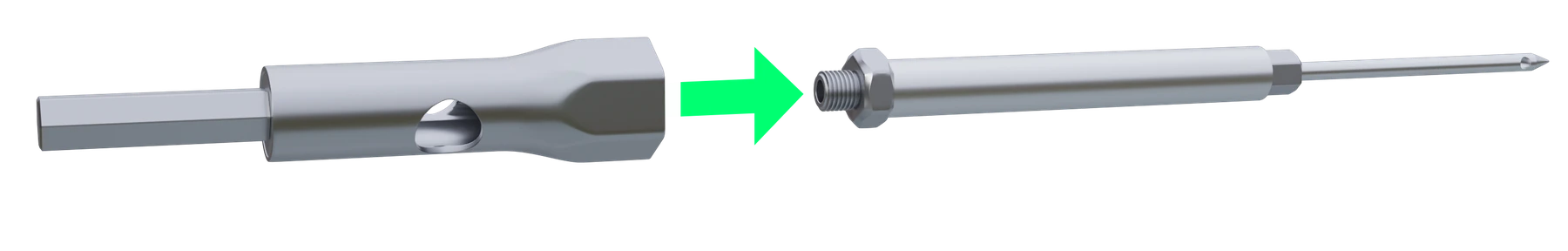

Monteringshoved og samlet nåle- og rørsæt; pilen viser deres samvirke under montering.

04 · Samling af sættet

Klargør det rette monteringshoved

Den viste variant kræver et monteringshoved tilpasset sættet. Det skal overføre monteringsbevægelsen efter vejledningen og muliggøre kontrolleret montering.

Vælg ikke tilspændingskraft ud fra illustrationens udseende. Monteringsmetoden afhænger af det konkrete tilbehør og det klargjorte hul.

Brug et kompatibelt monteringshoved.
Kontrollér muligheden for at styre monteringsdybden.

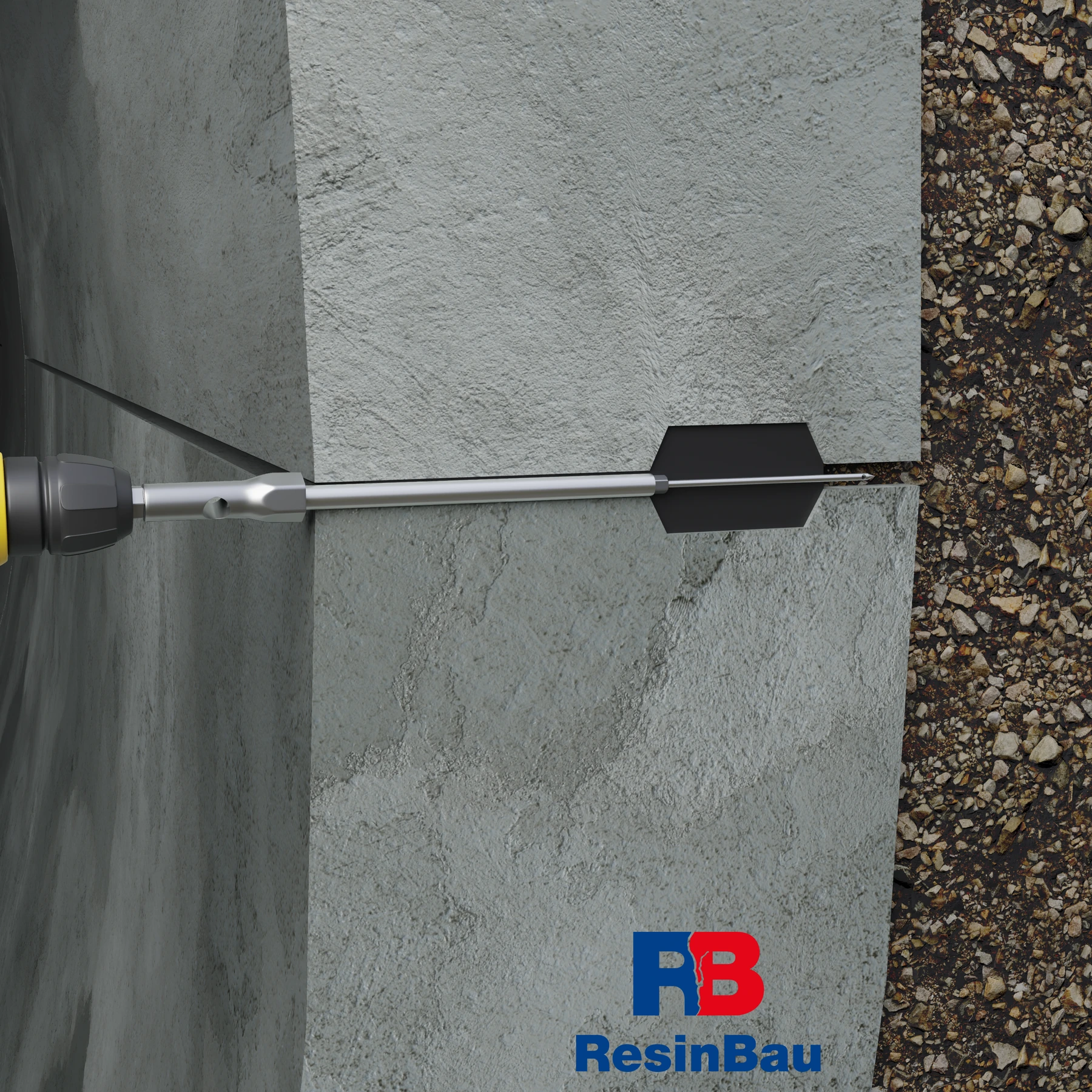

Sættet er ført ind i hullet; nålespidsen når samlingszonen, og værktøjet bruges til montering.

05 · Montering af sættet

Monter sættet i det klargjorte hul

Indfør og monter sættet efter modellens vejledning, og bevar spidsens planlagte placering. Værktøjet letter monteringen, men erstatter ikke kontrol af, om målet er ramt.

Kontrollér stabilitet, tilslutning og mulighed for materialetilførsel før injektion. Start ikke pumpningen, hvis der er tvivl om, hvorvidt spidsen befinder sig i målzonen.

Bekræft placering og stabilitet.
Kontrollér tilslutningens tæthed.

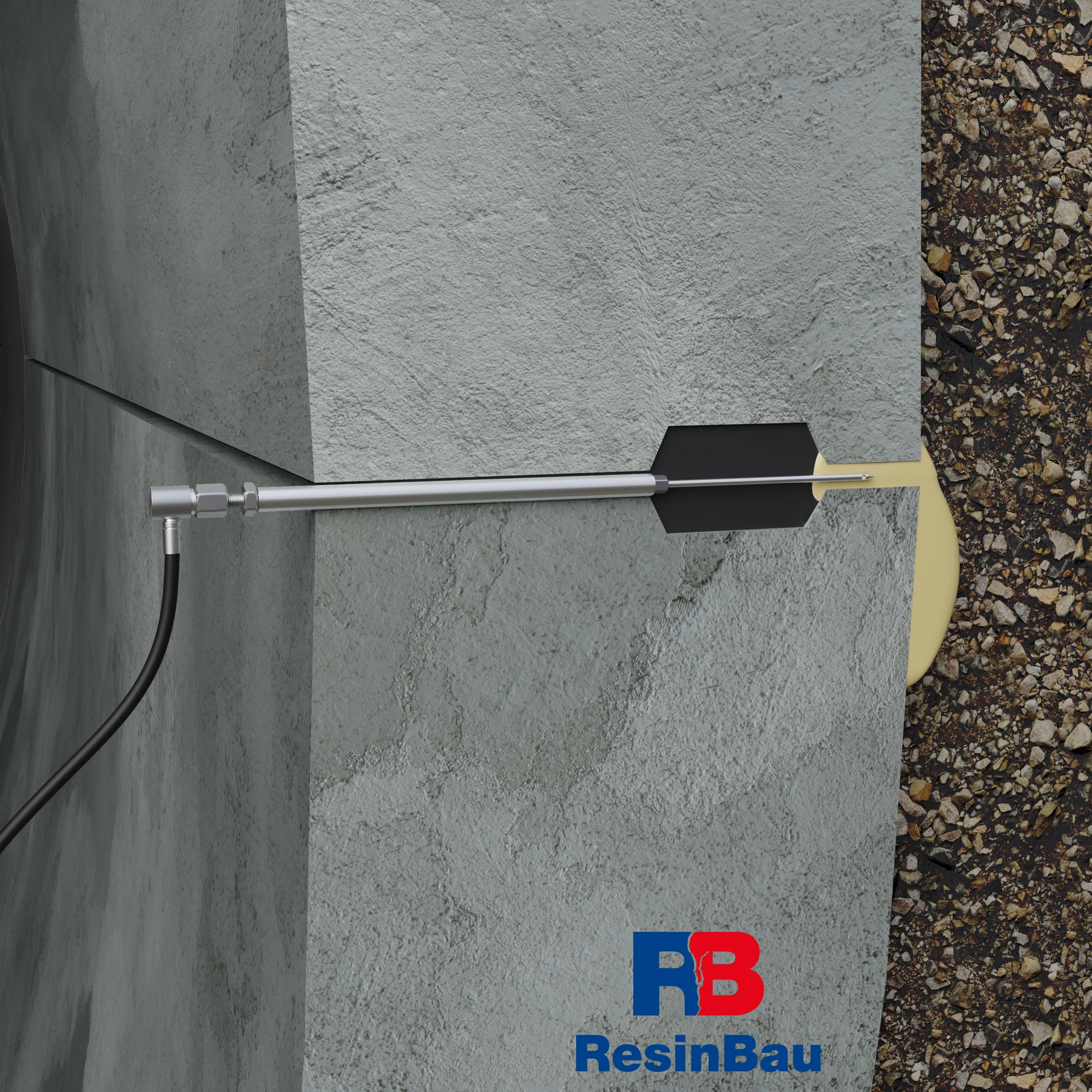

Pumpeslangen er tilsluttet sættet; gult injektionsmateriale strømmer ind i den utætte zone ved samlingen.

06 · Tilførsel og observation

Tilfør materiale til zonen ved pakningen

Vælg materiale efter vand, bevægelse, geometri og mulighederne for at fastholde det i samlingen. Ved kraftig vandindtrængning kan et særskilt trin til begrænsning af strømningen være nødvendigt før den egentlige tætning.

Observer tryk, optag og udløb i nærheden under prøven. Sidestil ikke fyldningen på tegningen med dokumenteret fyldning af den faktiske samling. Ukontrolleret materialevandring bag foringen kræver vurdering og korrektion.

Kontrollér materialet i målzonen.
Reager på usædvanligt optag eller udløb.

Materialer til tunneler →Tryk og observation →

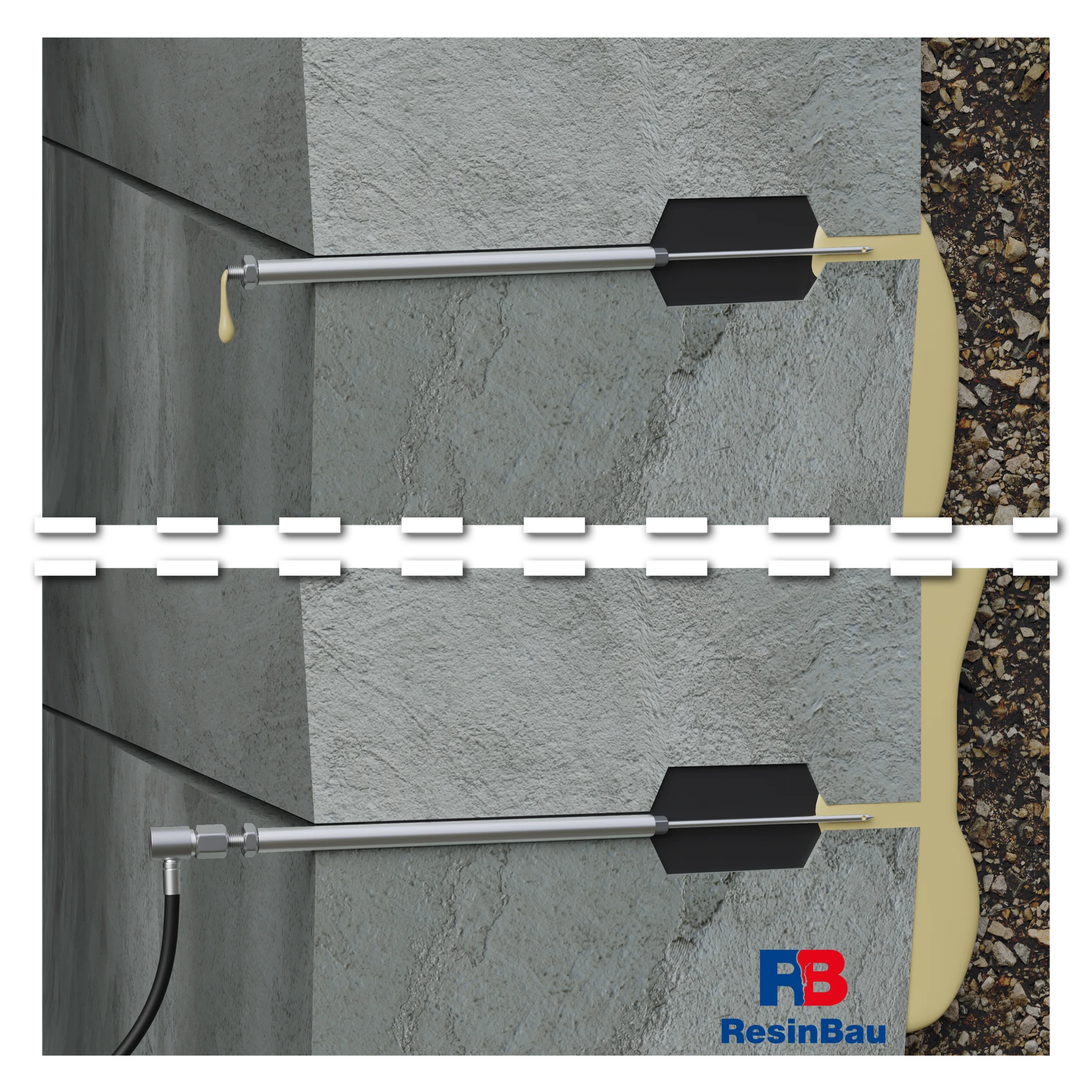

To tilførselspunkter i samlingen. Materiale, der kommer frem ved det næste punkt, viser forbindelsen mellem dem.

07 · Tilførsel og afleveringskontrol

Observer de næste punkter, og afslut arbejdet

Materialets passage til den næste nål viser spredningen i zonen. Basér fortsættelsen på prøven og afsnittets reaktion, ikke alene på den første dråbes fremkomst. Registrer mængde, tryk og udløbssteder.

I den viste detalje bliver nålen i konstruktionen. Afslut tilslutningen, og udfør afleveringskontrollen efter systemet og reparationsprojektet. Vurder tætheden og samlingens opførsel efter afslutning; materialekontakt mellem punkterne alene erstatter ikke denne kontrol.

Bevar dokumentation for de enkelte punkter.
Kontrollér tætheden efter afslutning.

Rengøring af tilførselssystemet →

Angiv placeringen, før du navngiver metoden

Knyt observationerne til tunnelringen eller -afsnittet og placeringen på omkredsen. Skeln mellem lækage fra en samling, en segmentrevne, en kavitet, en gennemføring og mistanke om hulrum bag foringen. Registrer vandforhold, tidligere indgreb og reparationsadgang for hver zone.

I tunnelens nederste del samles både lokalt vand og vand fra siderne og hvælvingen. Et vådt punkt ved bunden er ikke nødvendigvis det oprindelige lækagested. Sammenlign observationer langs samlingen og på naboringene, også efter rengøring af overfladen.

Tre zoner betyder tre opgaver

I segmentsamlingen

Formålet er at tætne det undersøgte hulrum ved samlingen og samtidig bevare dens funktion. Adgang med nål eller borehul vælges efter det faktiske tværsnit, pakningens placering og det tilladelige indgreb.

I selve segmentet

En revne, en beskadiget kant og en kavitet er ikke samme defekt. Fastlæg, om der er behov for elastisk tætning, hulrumsfyldning eller kraftoverførende reparation. Sidstnævnte fastlægges i det konstruktive projekt.

Bag foringen

Materialet kan nå et ufyldt hulrum eller jorden. Det indebærer et andet omfang af undersøgelse, bevægelseskontrol og mængdeberegning end lokal tætning af en samling.

Adgang til fremtidig reparation

Før lagene lukkes, kan permanente tilførsels- og kontrolpunkter projekteres. De sikrer teknisk adgang; deres tilstedeværelse bekræfter ikke i sig selv foringens understøtning eller tæthed.

Nålen er en del af den planlagte adgang

Tværsnittet viser tilførsel til segmentsamlingens zone. Nålens geometri, dybde og spidsplacering skal afstemmes med samlingens dokumentation. Betragt ikke nålen som et værktøj til tilfældig gennembrydning af pakningen. Rengøring af spalten og frit gennemløb ved punkterne gør det muligt at skelne vand fra materiale, der når frem.

Vælg et kort referenceafsnit. Ét punkt bruges til tilførsel, og de næste til kontrolleret observation og videre injektion. Planlæg lukning af dem uden at frakoble systemet under tryk. Til zoner, der kræver begrænsning af udløb, vælges en lukning, der bevarer observationsmuligheden og ikke blokerer samlingens bevægelser.

Samlingen kan have forbindelse til hulrummet bag foringen

Materialets fremkomst ved et nabopunkt bekræfter en sammenhængende strømningsvej. Hvis mængden stiger uden fremdrift, materialet løber ud i en fjern sektion, eller vandet medfører jordpartikler, skal indsatszonen vurderes igen. Der kan være forbindelse til et hulrum uden for samlingen. Fravær af sand i nålens lille kanal udelukker ikke en sådan forbindelse.

Overgang til injektion bag foringen ændrer opgaven. Det kræver undersøgelse af tilgængeligt hulrum, trykbegrænsninger, mulige afløbsveje og måling af konstruktionens reaktion. Det er ikke tilstrækkeligt at øge materialegrænsen i den hidtidige procedure.

Sammenhold rengøring, reaktion og observation

Urenheder i samlingszonen kan svække vedhæftningen og skjule udløbsvejen. Udfør efter klargøring en prøve af reaktionstiden ved arbejdstemperaturen. Tilpas den til vejens længde, vandstrømningen og muligheden for at fastholde materialet. Ved kraftig vandindtrængning skal standsningstrinnet skabe betingelser for den valgte hovedtætning.

Tilfør gradvist, og registrer tryk, mængde, tid og rækkefølgen af materialepassager. Kontrolleret efterinjektion betyder supplering af den tilgængelige zone inden for arbejdstiden; det er ikke synonymt med højt tryk. I ventilerede områder bør afslutningen beskytte materialer, der er følsomme over for udtørring.

Et hulrum under foringen kræver kontrol af bevægelser

Hvis formålet er fyldning eller stabilisering af understøtningen, fastlægger projektet materiale, etaper og kontrolmetode for foringen. Ekspanderende harpiks kan påvirke konstruktionen også efter afsluttet pumpning. Nivelleringsmålinger skal sammenholdes med optag og materialepassager.

Uplanlagt løft, kraftig trykstigning eller manglende forventet forbindelse kræver standsning og ny vurdering af sektionen. Se forskellen mellem stabilisering, fyldning og løft. En slanges eller pakkers parameter er ikke det tilladelige tryk for foringen.

Kontrollér sektionen under dens driftsforhold

Planlæg arbejdsperioden med tid til klargøring, reaktion, rengøring og kontrol. Registrer målzone, punkter, recept, forbrug og uplanlagte udløbssteder i sektionens dokumentation. Overfør ikke resultatet fra ét afsnit til hele foringen med varierende forhold.

Afleveringskontrol af tætningen omfatter tilstødende vandveje og samlinger mellem sektioner. Kontrol af stabiliseringen omfatter også de krævede målinger af understøtning og bevægelser. Kontrol efter ændrede vandforhold gør det muligt at vurdere steder, der ikke var aktive under arbejdet.
