Тунели: уплътняване на съединения и контрол на участъците

Водата може да се придвижва по съединението и да се проявява далеч от неплътното място. Разделете ремонта според зоната на действие: в съединението, в сегмента или зад облицовката.

Проучване Ход на работата и варианти Избор и следваща стъпка

ПРОСЛЕДЕТЕ ТЕХНОЛОГИЯТА

Съединение на сегменти: достъп с игла и контрол на инжектирането

Първо вижте целта в пълен разрез, след това преминете през пробиването, сглобяването и закрепването на комплекта, подаването и наблюдението на следващите точки. Последователността се отнася за показаното съединение на сегменти; останалите зони на облицовката изискват отделно обследване.

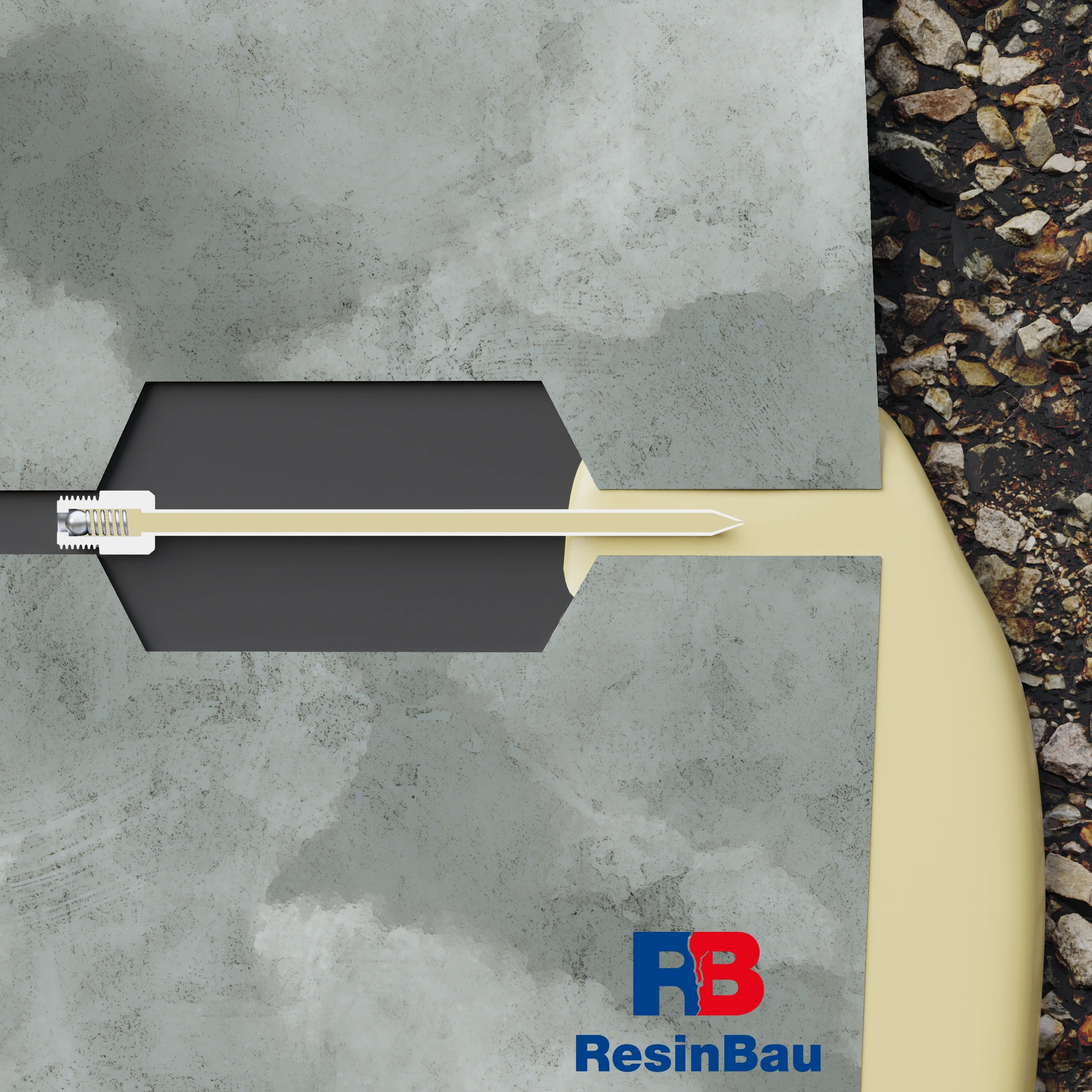

Разрез на съединение на сегменти: черният профил обозначава зоната на уплътнението, жълтият цвят — инжекционния материал при съединението, а тънкият елемент — иглата за подаване на материала.

01 · Цел и геометрия

Обследвайте зоната на уплътняване на съединението

Целта на показания детайл е отвеждане на материала до неплътната зона при съединението на сегментите. Схемата показва целевия път на материала и оставената игла; следващите илюстрации обясняват подготовката и изпълнението.

Установете действителната геометрия на съединението, положението на уплътнението и водните условия. Това е един тунелен детайл. Ремонтът на пукнатина в сегмента, запълването на кухина зад облицовката и стабилизирането на почвата имат други цели и изискват отделен достъп и избор на материал.

Разграничете съединението от пукнатината и кухината зад облицовката.
Установете положението на уплътнението преди пробиване.

Избор на материал и зона на тунела →

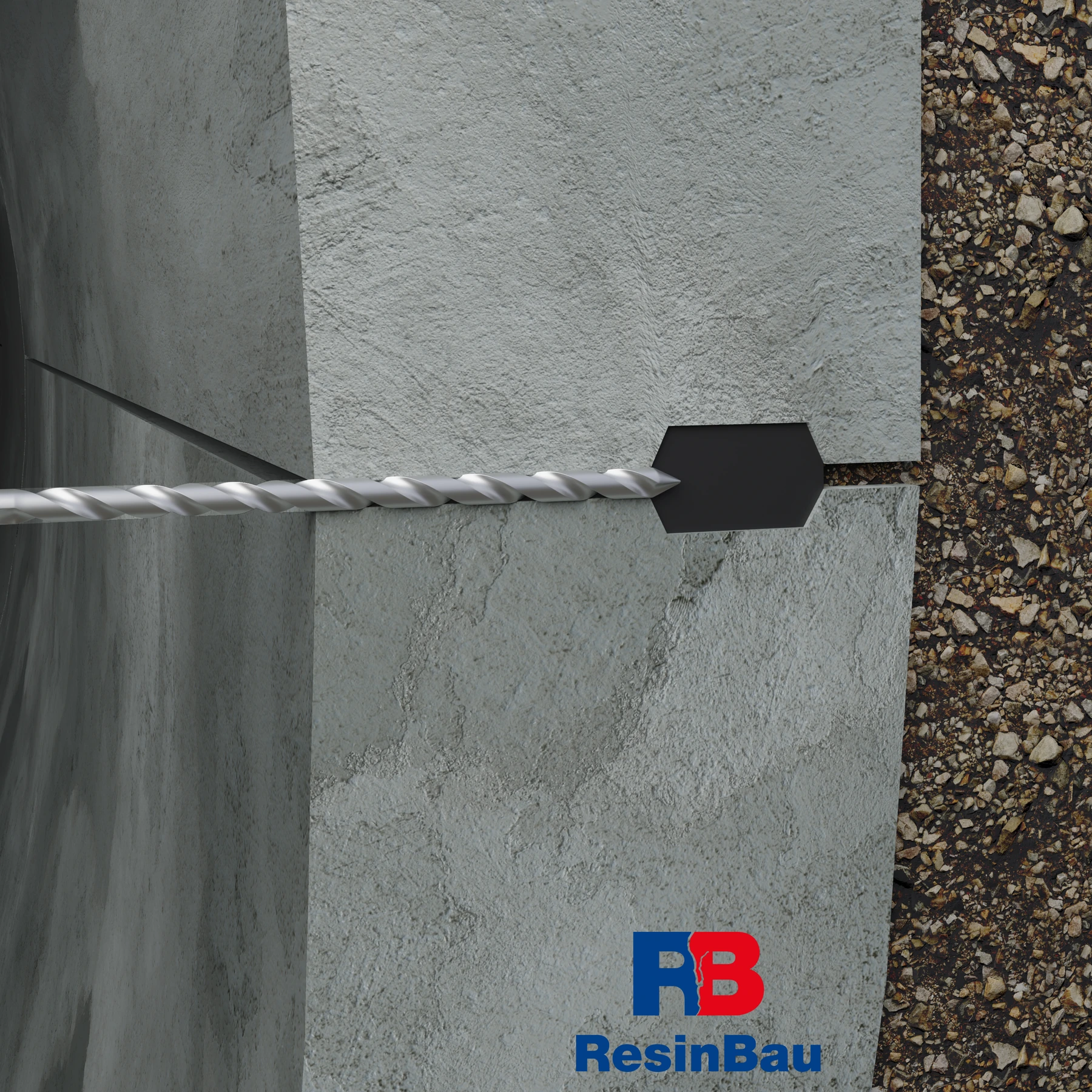

Свредло, водено откъм вътрешността на конструкцията, достига зоната на съединението при черния профил на уплътнението.

02 · Подготовка на достъпа

Изпълнете достъп до обследваната зона

Планирайте отвора въз основа на детайла на сегментите и уплътнението. Показаният път е схема за достъп до конкретна зона, а не разрешение за произволно пробиване през уплътнението, армировката или цялата облицовка.

Контролирайте посоката и дълбочината. Спирането на отвора преди целта и прокарването му извън желаната зона могат да доведат до съвсем различно разпространение на материала. Съобразете подготовката на отвора с избраната игла и материал.

Проверете документацията на съединението.
Потвърдете дълбочината и проходимостта.

Технологично изпитване →

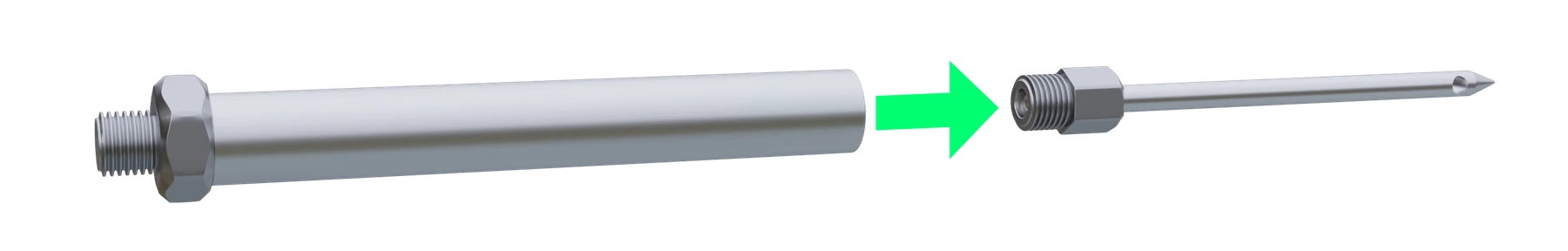

Два елемента на комплекта преди свързване: тръбичка и тънка игла. Зелената стрелка показва посоката на сглобяване.

03 · Монтаж на комплекта

Свържете иглата с инжекционната тръбичка

Изберете съвместим комплект игла и тръбичка, така че след закрепване накрайникът да подава материал в планираното място. Проверете начина на свързване за конкретния модел.

Преди монтаж оценете състоянието на елементите и проходимостта на пътя за подаване. Дължината на комплекта следва от разреза на съединението; самата прилика на елементите с чертежа не потвърждава взаимозаменяемостта им.

Проверете съвместимостта на елементите.
Не монтирайте повредена или запушена игла.

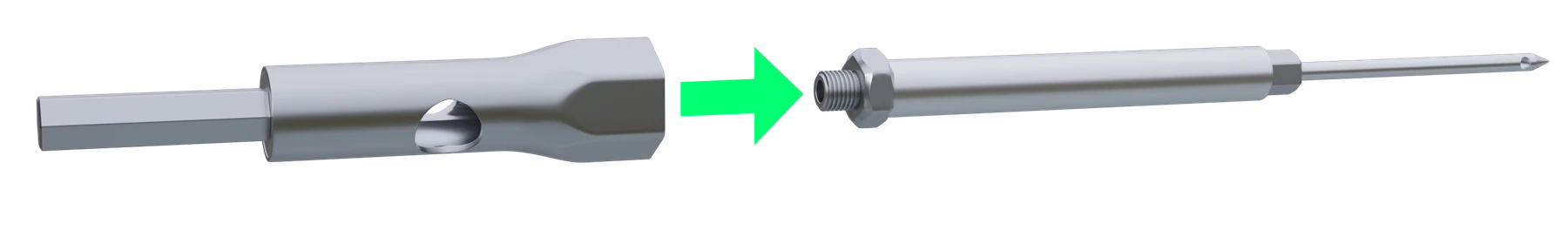

Накрайник и сглобен комплект игла с тръбичка; стрелката показва съвместната им работа при монтажа.

04 · Монтаж на комплекта

Подгответе подходящия монтажен накрайник

Показаният вариант изисква накрайник, съобразен с комплекта. Той трябва да предаде монтажното движение съгласно инструкцията и да позволи контролирано закрепване.

Не избирайте силата на затягане по вида на илюстрацията. Начинът на монтаж зависи от конкретните принадлежности и подготвения отвор.

Използвайте съвместим накрайник.
Проверете възможността за контрол на дълбочината на закрепване.

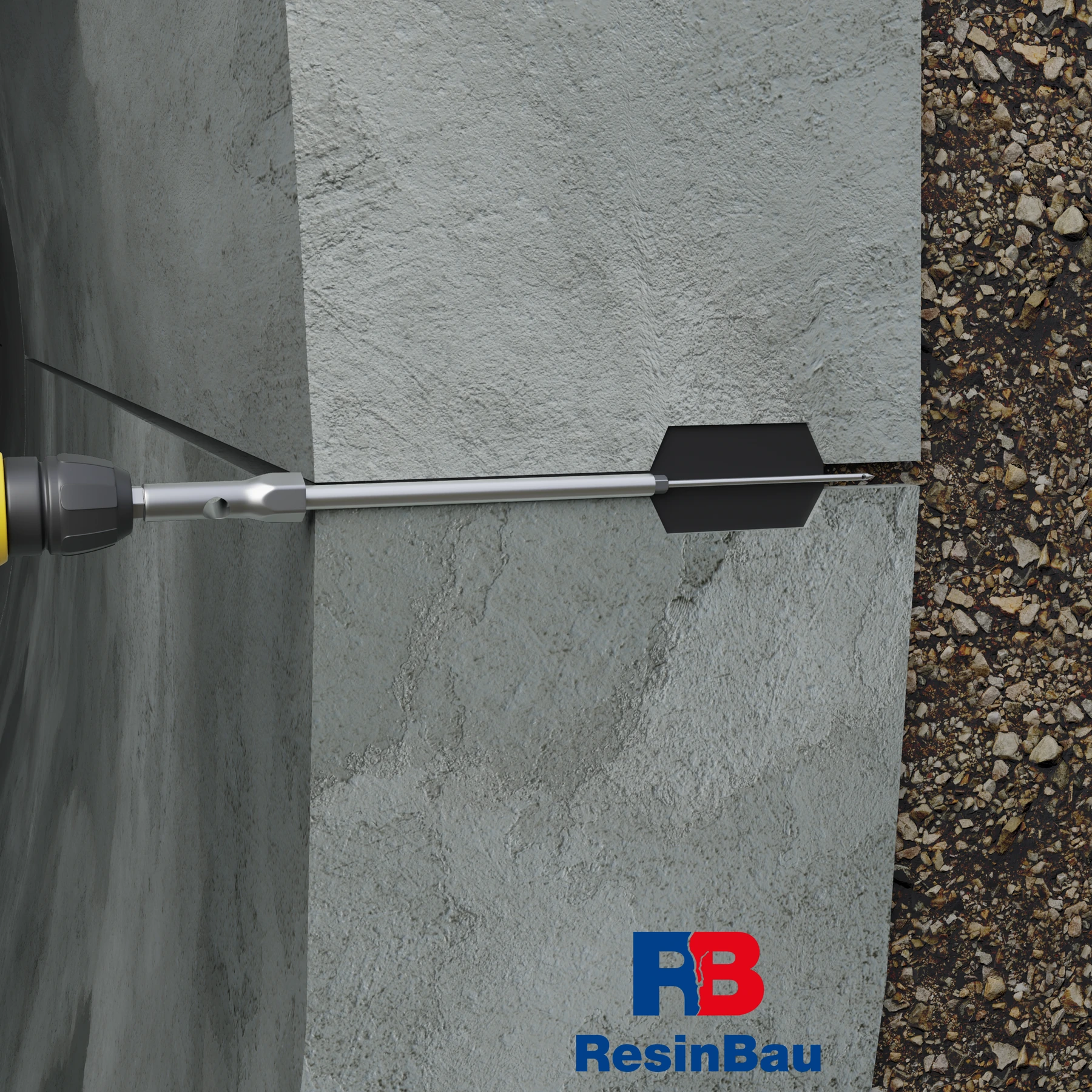

Комплектът е въведен в отвора; върхът на иглата достига зоната на съединението, а инструментът служи за закрепване.

05 · Монтаж на комплекта

Закрепете комплекта в подготвения отвор

Въведете и закрепете комплекта съгласно инструкцията на модела, като запазите планираното положение на накрайника. Инструментът улеснява монтажа, но не заменя контрола на достигането на целта.

Преди подаване на материала проверете стабилността, свързването и възможността за провеждане на инжекционния материал. Не започвайте нагнетяване, ако има съмнение дали накрайникът се намира в целевата зона.

Потвърдете положението и стабилността.
Проверете херметичността на свързването.

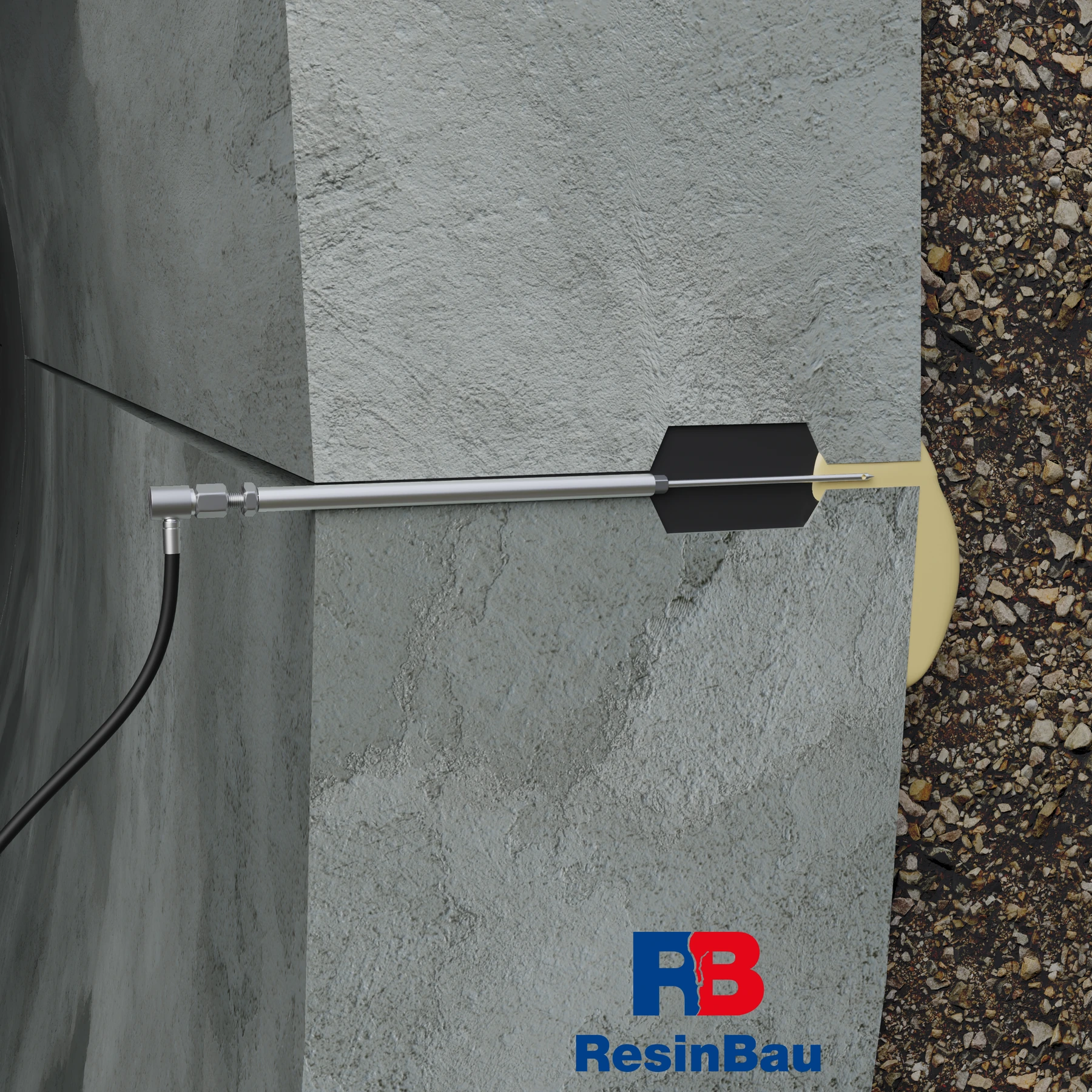

Маркучът на помпата е свързан към комплекта; жълтият инжекционен материал преминава към неплътната зона при съединението.

06 · Подаване и наблюдение

Подавайте материала в зоната при уплътнението

Изберете материала според водата, движението, геометрията и възможността за задържането му в съединението. При силен приток може да е необходим отделен етап за ограничаване на протичането преди същинското уплътняване.

По време на изпитването наблюдавайте налягането, поетото количество и изтичанията в съседство. Не приравнявайте запълването на чертежа с доказано запълване на действителното съединение. Неконтролираната миграция зад облицовката изисква оценка и корекция.

Контролирайте материала в целевата зона.
Реагирайте на необичайно поето количество или изтичане.

Материали за тунели →Налягане и наблюдение →

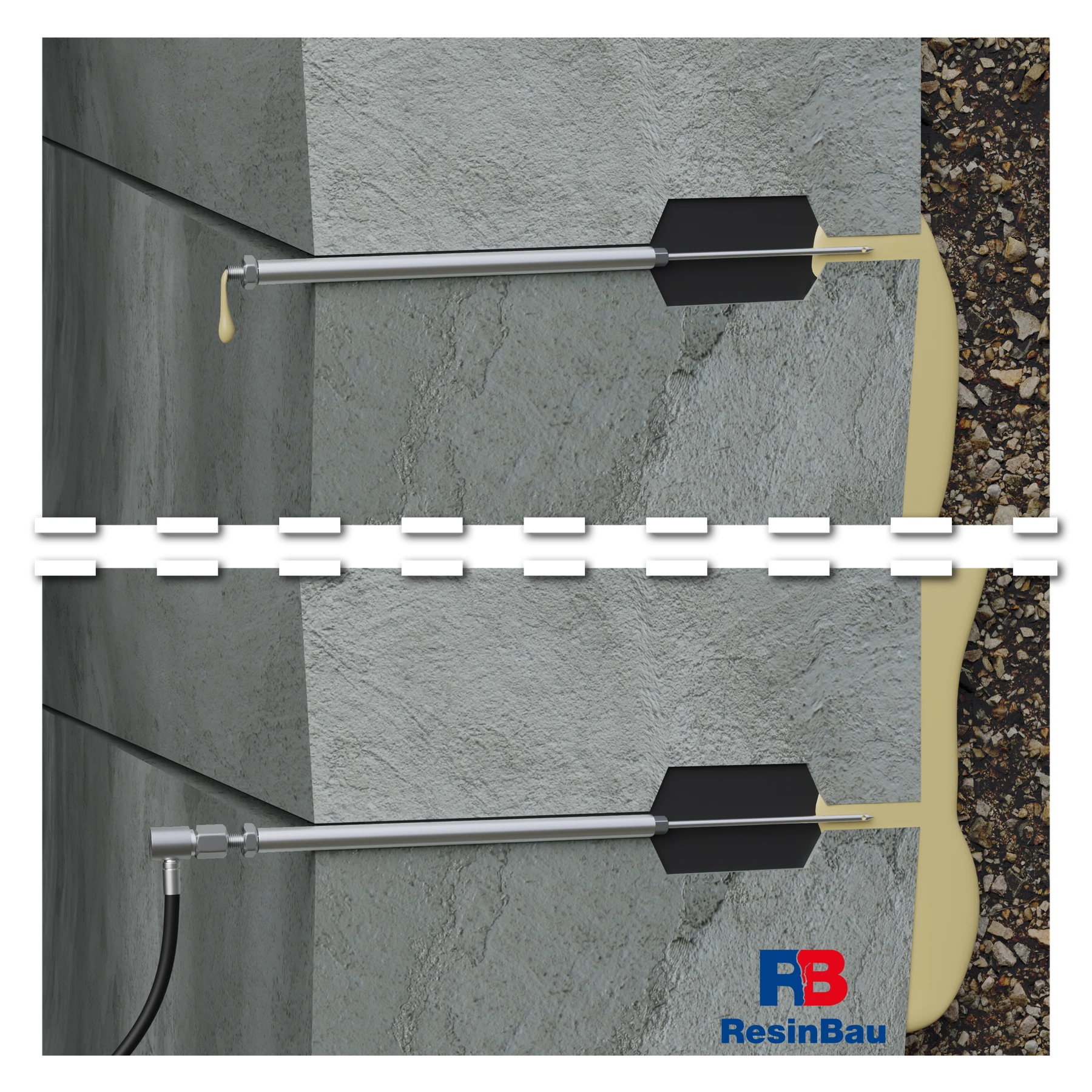

Две точки за подаване в съединението. Материалът, появяващ се при следващата точка, показва връзката между тях.

07 · Подаване и приемане

Наблюдавайте следващите точки и приключете работата

Преминаването на материала към следващата игла е наблюдение на разпространението в зоната. Основете продължаването на изпитването и поведението на участъка, а не само на появата на първата капка. Записвайте количеството, налягането и местата на изтичане.

В показания детайл иглата остава в конструкцията. Извършете завършването на свързването и приемането съгласно системата и проекта за ремонт. Оценете водоплътността и поведението на съединението след приключване; самият контакт на материала между точките не заменя този контрол.

Запазете документацията за отделните точки.
Проверете водоплътността след приключване.

Почистване на системата за подаване →

Отбележете положението, преди да назовете метода

Отнесете наблюденията към пръстена или участъка на тунела и позицията по обиколката. Разграничете теча от съединението, пукнатината в сегмента, каверната, прохода и съмнението за кухина зад облицовката. За всяка зона запишете водните условия, предишните намеси и достъпа за ремонт.

В долната част на тунела се събира както локална вода, така и вода, стичаща се отстрани и от свода. Мократа точка при дъното не е задължително първоначалното място на неплътността. Сравнете наблюденията по съединението и по съседните пръстени, включително след почистване на повърхността.

Три зони означават три задачи

В съединението на сегментите

Целта е уплътняване на обследваното пространство при съединението със запазване на функцията му. Достъпът с игла или пробив се избира според действителния разрез, положението на уплътнението и допустимата намеса.

В самия сегмент

Пукнатината, увреденият ръб и каверната не са един и същ дефект. Установете дали е необходимо еластично уплътняване, запълване на кухина или ремонт, предаващ усилия. Последният се определя от конструктивния проект.

Зад облицовката

Материалът може да попадне в незапълнено пространство или в почвата. Това означава различен обхват на обследване, контрол на преместванията и разчет от локалното уплътняване на съединението.

Достъп за бъдещ ремонт

Преди затваряне на слоевете могат да се проектират постоянни точки за подаване и контрол. Наличието им осигурява технологичен достъп; само по себе си не потвърждава опората или водоплътността на облицовката.

Иглата е част от планирания достъп

Разрезът показва подаване към зоната на съединението на сегментите. Геометрията на иглата, дълбочината и положението на върха трябва да се свържат с документацията на съединението. Не приемайте иглата за инструмент за произволно пробиване на уплътнението. Почистването на процепа и проходимостта на точките позволяват разграничаване на водата от пристигащия материал.

Изберете кратък референтен участък. Една точка служи за подаване, а следващите — за контролирано наблюдение и последващо инжектиране. Планирайте начина на затварянето им без разединяване на системата под налягане. За зони, изискващи ограничаване на изтичането, изберете запечатване, което запазва възможността за наблюдение и не блокира работата на съединението.

Съединението може да е свързано с пространството зад облицовката

Появата на материал в съседната точка потвърждава свързан път на протичане. Ако количеството нараства без напредък, материалът изтича в отдалечен участък или водата носи почвени частици, оценете отново зоната на действие. Възможна е връзка с пространство извън съединението. Липсата на пясък в малкия канал на иглата не изключва такава връзка.

Преминаването към инжектиране зад облицовката променя задачата. Необходимо е обследване на наличното пространство, ограниченията на налягането, възможните пътища на оттичане и начина за измерване на реакцията на конструкцията. Не е достатъчно да се увеличи лимитът на материала в досегашната процедура.

Свържете почистването, реакцията и наблюдението

Замърсяванията в зоната на съединението могат да отслабят сцеплението и да скрият пътя на изтичане. След подготовката изпълнете изпитване на времето за реакция при работната температура. Изберете го според дължината на пътя, водния поток и възможността за задържане на материала. При силен приток спиращият етап трябва да създаде условия за избраното основно уплътняване.

Подавайте постепенно, като записвате налягането, количеството, времето и последователността на преминаванията. Контролираното допълнително инжектиране означава допълване на достъпната зона в работния прозорец; то не е синоним на високо налягане. Във вентилирана зона изборът на завършване трябва да отчита защитата на материалите, чувствителни към изсъхване.

Кухината под облицовката изисква контрол на преместванията

Ако целта е запълване или стабилизиране на опората, проектът определя материала, етапите и начина за контрол на облицовката. Разширяващата се смола може да въздейства върху конструкцията и след края на изпомпването. Показанията от нивелацията трябва да се съпоставят с поетото количество и преминаванията на материала.

Непланирано повдигане, рязко повишаване на налягането или липса на очаквана връзка изискват спиране и повторна оценка на участъка. Вижте разликата между стабилизиране, запълване и повдигане. Параметърът на маркуча или пакера не е допустимото налягане за облицовката.

Приемайте участъка при неговите работни условия

Планирайте работен прозорец с време за подготовка, реакция, почистване и контрол. В документацията на участъка запишете целевата зона, точките, рецептурата, разхода и местата на непланирани изтичания. Не пренасяйте резултата от един участък върху цялата облицовка с променливи условия.

Приемането на уплътняването обхваща съседните водни пътища и връзките на участъците. Приемането на стабилизирането включва и необходимите измервания на опората и преместванията. Контролът след промяна на водните условия позволява оценка на места, които по време на работите не са били активни.

ИЗБОР RESINBAU

Материалът се определя от условията

ResinBau AcrylGel + Polymer →

За еластично уплътняване на обследвани съединения; изберете времето за реакция и детайла за защита от изсъхване.

HydroGum →

За зони с необходимата за реакцията вода и за уплътняване на съединения; контролирайте пътя на материала и условията за ограничаване на разширението му.

WaterStopper →

Етап за спиране на силния приток, позволяващ последващ контролиран ремонт.

CrackFlex →

Еластично уплътняване на пукнатини или избрани съединения, когато водният поток позволява задържане на материала в зоната.

GeoPolymer.350 →

За проектно запълване на кухини и стабилизиране. Подборът изисква контрол на влиянието на разширението върху облицовката; не заменя еластичния материал в подвижно съединение.

InjectGrout →

Минерално запълване на подходящи кухини, включително съдържащи вода. TDS изисква липса на протичане при инжектирането и в продължение на 12 часа след него; условията трябва да се съобразят с температурата на елемента.

Изчислете това, което знаете

КАЛКУЛАТОРПриготвяне на порция →

Съобразете продукта и варианта с одобрената технология на участъка.

КАЛКУЛАТОРРазчет на материалите →

Запишете количествата за всяка зона и рецептура; преизчисляването не определя обхвата зад облицовката.

Следваща стъпка

ПРОЧЕТЕТЕ ОЩЕЗапазване на движението на съединението →

Опората на материала и завършването са част от уплътнението.

ПРОЧЕТЕТЕ ОЩЕБариера зад конструкцията →

Когато обследването показва приток откъм почвата.

ПРОЧЕТЕТЕ ОЩЕКанали за подаване и глави →

Изберете системата според подготовката и времето за реакция на материала.

Обсъдете условията на своя проект

Подгответе разрез, описание на водата и движенията, както и резултатите от досегашните изпитвания. ResinBau помага при избора на материал и технология за изпълнение.

Обсъдете проекта / техническия избор ↗
