Tuneliai: jungčių sandarinimas ir sekcijų kontrolė

Vanduo gali judėti išilgai jungties ir pasirodyti toli nuo nesandarumo. Remontą suskirstykite pagal veikimo zoną: jungtyje, segmente arba už apdaro.

Ištyrimas Trasa ir variantai Parinkimas ir kitas žingsnis

SEKITE TECHNOLOGIJĄ

Segmentų jungtis: prieiga adata ir injektavimo kontrolė

Pirmiausia apžiūrėkite tikslą visame pjūvyje, tada pereikite per gręžimą, rinkinio surinkimą ir įtvirtinimą, padavimą bei tolesnių taškų stebėjimą. Seka taikoma parodytai segmentų jungčiai; kitoms apdaro zonoms reikia atskiro tyrimo.

Segmentų jungties pjūvis: juodas profilis reiškia tarpiklio zoną, geltona spalva — injekcinę medžiagą prie jungties, o plonas elementas — medžiagą tiekianti adata.

01 · Tikslas ir geometrija

Ištirkite jungties sandarinimo zoną

Parodyto mazgo tikslas — nuvesti medžiagą į nesandarią zoną prie segmentų jungties. Schema rodo tikslinį medžiagos kelią ir paliktą adatą; tolesnės iliustracijos paaiškina paruošimą ir atlikimą.

Ištirkite tikrąją jungties geometriją, tarpiklio padėtį ir vandens sąlygas. Tai vienas tunelio mazgas. Segmento plyšio remontas, ertmės už apdaro užpildymas ir grunto stabilizavimas turi kitus tikslus, jiems reikia atskiros prieigos ir medžiagos parinkimo.

Atskirkite jungtį nuo plyšio ir ertmės už apdaro.
Prieš gręždami nustatykite tarpiklio padėtį.

Medžiagos ir tunelio zonos parinkimas →

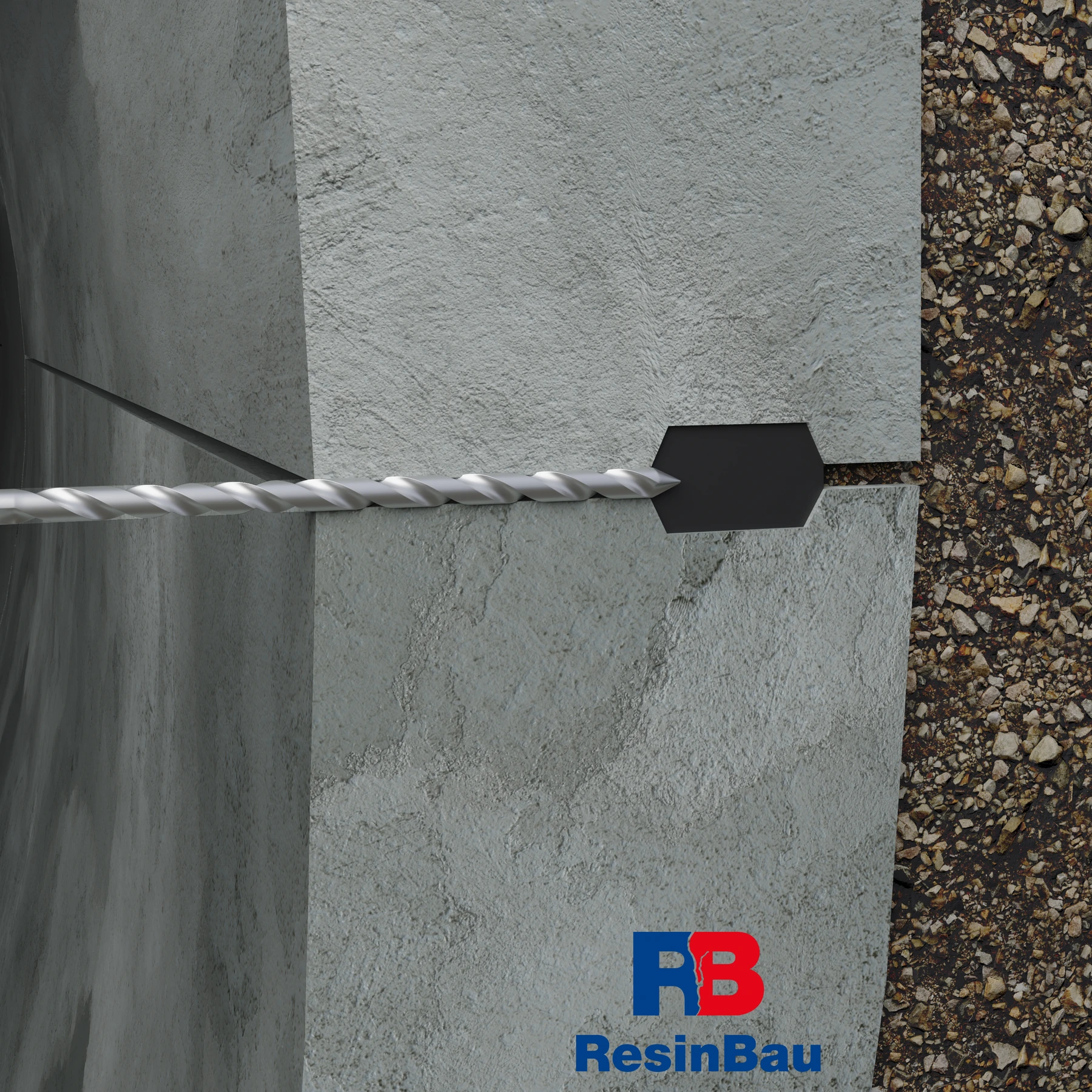

Iš konstrukcijos vidaus vedamas grąžtas pasiekia jungties zoną prie juodo tarpiklio profilio.

02 · Prieigos paruošimas

Įrenkite prieigą prie ištirtos zonos

Skylę suplanuokite pagal segmentų ir tarpiklio mazgą. Parodytas kelias yra prieigos prie konkrečios zonos schema, o ne leidimas bet kaip pragręžti tarpiklį, armatūrą ar visą apdarą.

Kontroliuokite kryptį ir gylį. Skylės sustabdymas prieš tikslą arba jos pratęsimas už numatytos zonos gali lemti visiškai kitokį medžiagos plitimą. Skylės paruošimą pritaikykite prie pasirinktos adatos ir medžiagos.

Patikrinkite jungties dokumentaciją.
Patvirtinkite gylį ir praeinamumą.

Technologinis bandymas →

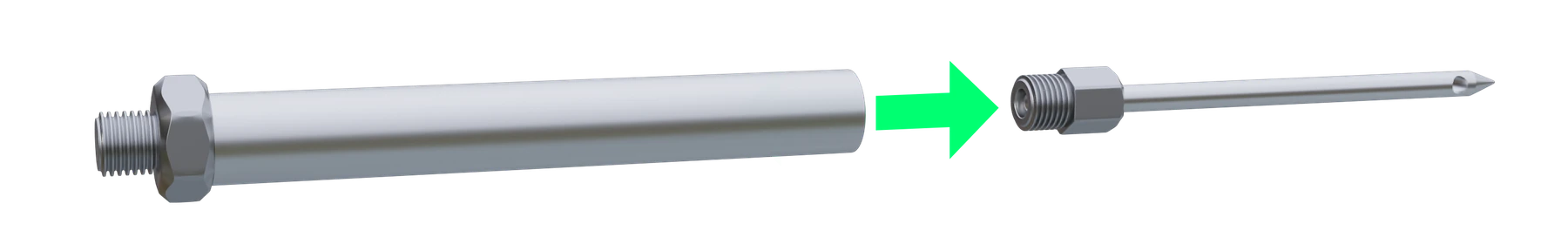

Du rinkinio elementai prieš sujungimą: vamzdelis ir plona adata. Žalia rodyklė nurodo surinkimo kryptį.

03 · Rinkinio surinkimas

Sujunkite adatą su injekciniu vamzdeliu

Parinkite suderintą adatos ir vamzdelio rinkinį, kad po įtvirtinimo antgalis paduotų medžiagą į suplanuotą vietą. Sujungimo būdą patikrinkite konkrečiam modeliui.

Prieš montuodami įvertinkite elementų būklę ir padavimo kelio praeinamumą. Rinkinio ilgį lemia jungties pjūvis; vien elementų panašumas į brėžinį nepatvirtina jų pakeičiamumo.

Patikrinkite elementų suderinamumą.
Nemontuokite pažeistos arba užsikimšusios adatos.

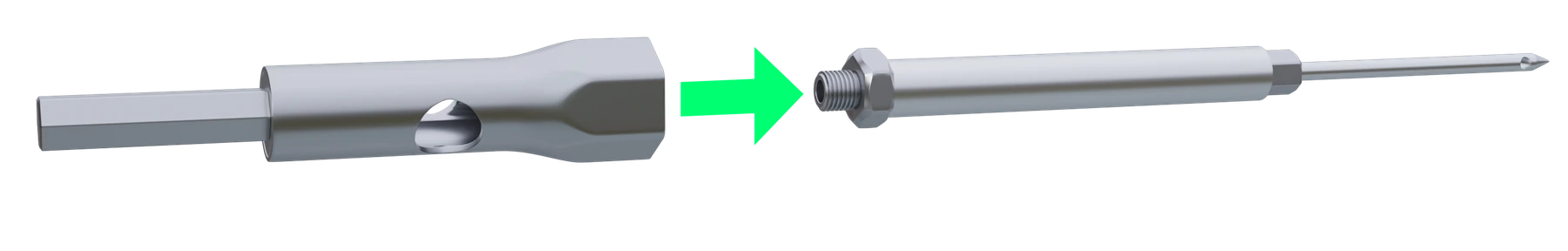

Antgalis ir surinktas adatos su vamzdeliu rinkinys; rodyklė rodo jų sąveiką montuojant.

04 · Rinkinio surinkimas

Paruoškite tinkamą montavimo antgalį

Parodytam variantui reikia prie rinkinio pritaikyto antgalio. Jis turi perduoti montavimo judesį pagal instrukciją ir leisti kontroliuojamai įtvirtinti.

Neparinkite veržimo jėgos pagal iliustracijos išvaizdą. Montavimo būdas priklauso nuo konkrečios įrangos ir paruoštos skylės.

Naudokite suderintą antgalį.
Patikrinkite galimybę kontroliuoti įtvirtinimo gylį.

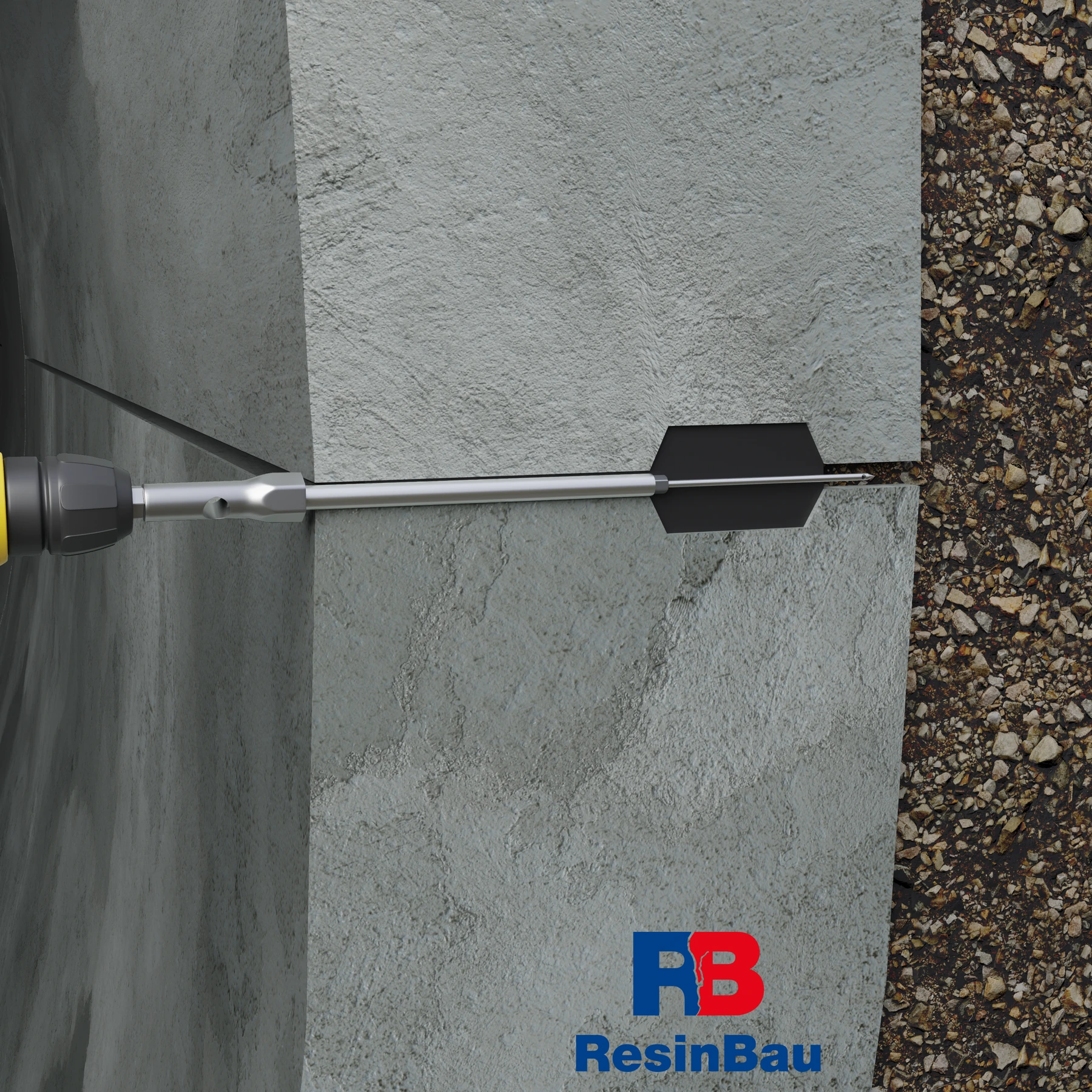

Rinkinys įvestas į skylę; adatos galas pasiekia jungties zoną, o įrankis skirtas įtvirtinti.

05 · Rinkinio surinkimas

Įtvirtinkite rinkinį paruoštoje skylėje

Įveskite ir įtvirtinkite rinkinį pagal modelio instrukciją, išlaikydami suplanuotą galo padėtį. Įrankis palengvina montavimą, bet nepakeičia pataikymo į tikslą kontrolės.

Prieš paduodami medžiagą patikrinkite stabilumą, prijungimą ir injekcinės medžiagos tekėjimo galimybę. Nepradėkite pumpuoti, jei kilo abejonių, ar galas yra tikslinėje zonoje.

Patvirtinkite padėtį ir stabilumą.
Patikrinkite prijungimo sandarumą.

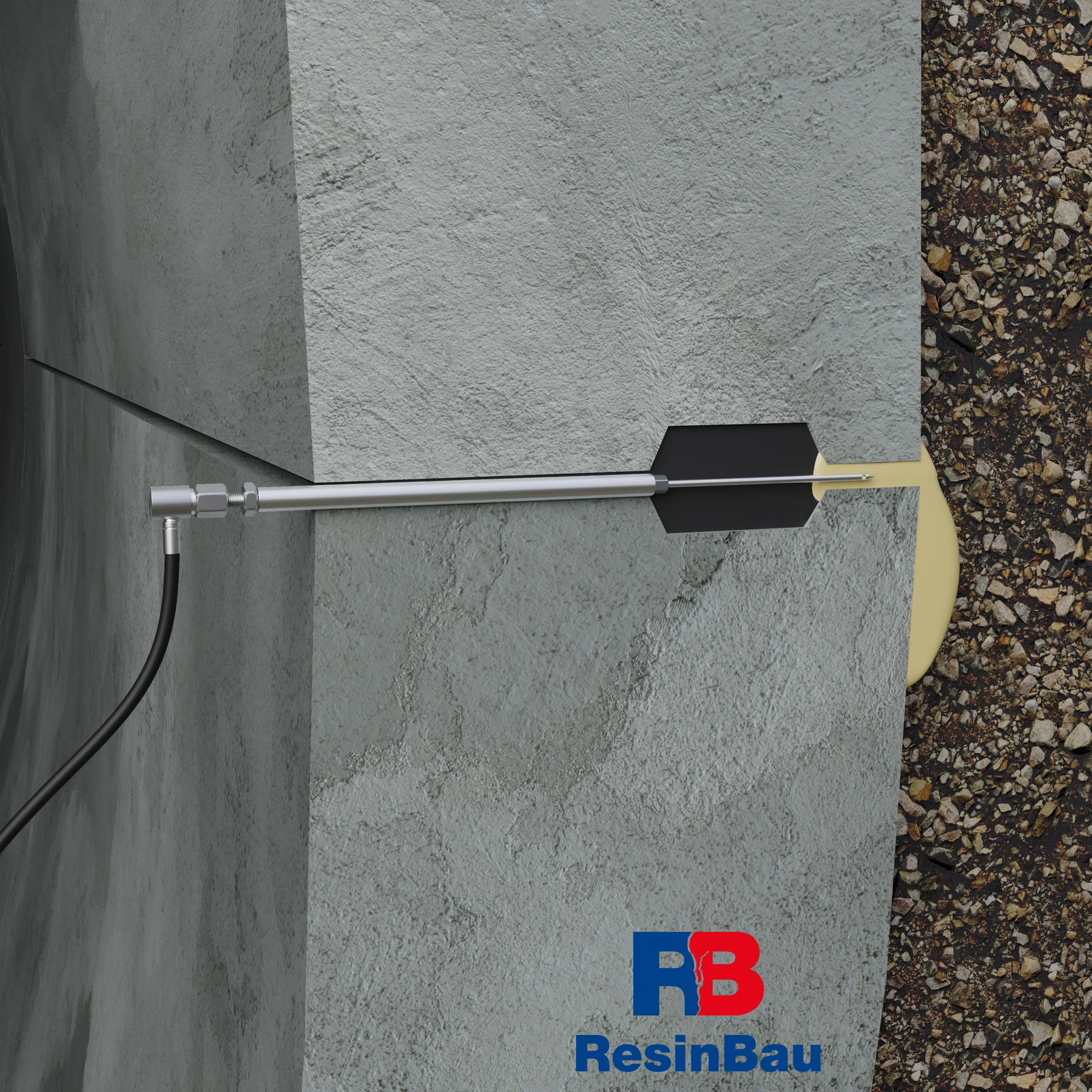

Siurblio linija prijungta prie rinkinio; geltona injekcinė medžiaga patenka į nesandarią zoną prie jungties.

06 · Padavimas ir stebėjimas

Paduokite medžiagą į zoną prie tarpiklio

Medžiagą parinkite pagal vandenį, judėjimą, geometriją ir galimybę ją sulaikyti jungtyje. Esant stipriam pritekėjimui prieš tikrąjį sandarinimą gali reikėti atskiro srauto ribojimo etapo.

Bandymo metu stebėkite slėgį, medžiagos įsisavinimą ir aplinkinius ištekėjimus. Netapatinkite brėžinyje parodyto užpildymo su įrodytu tikrosios jungties užpildymu. Nekontroliuojama migracija už apdaro reikalauja įvertinimo ir korekcijos.

Kontroliuokite medžiagą tikslinėje zonoje.
Reaguokite į neįprastą medžiagos įsisavinimą ar ištekėjimą.

Medžiagos tuneliams →Slėgis ir stebėjimas →

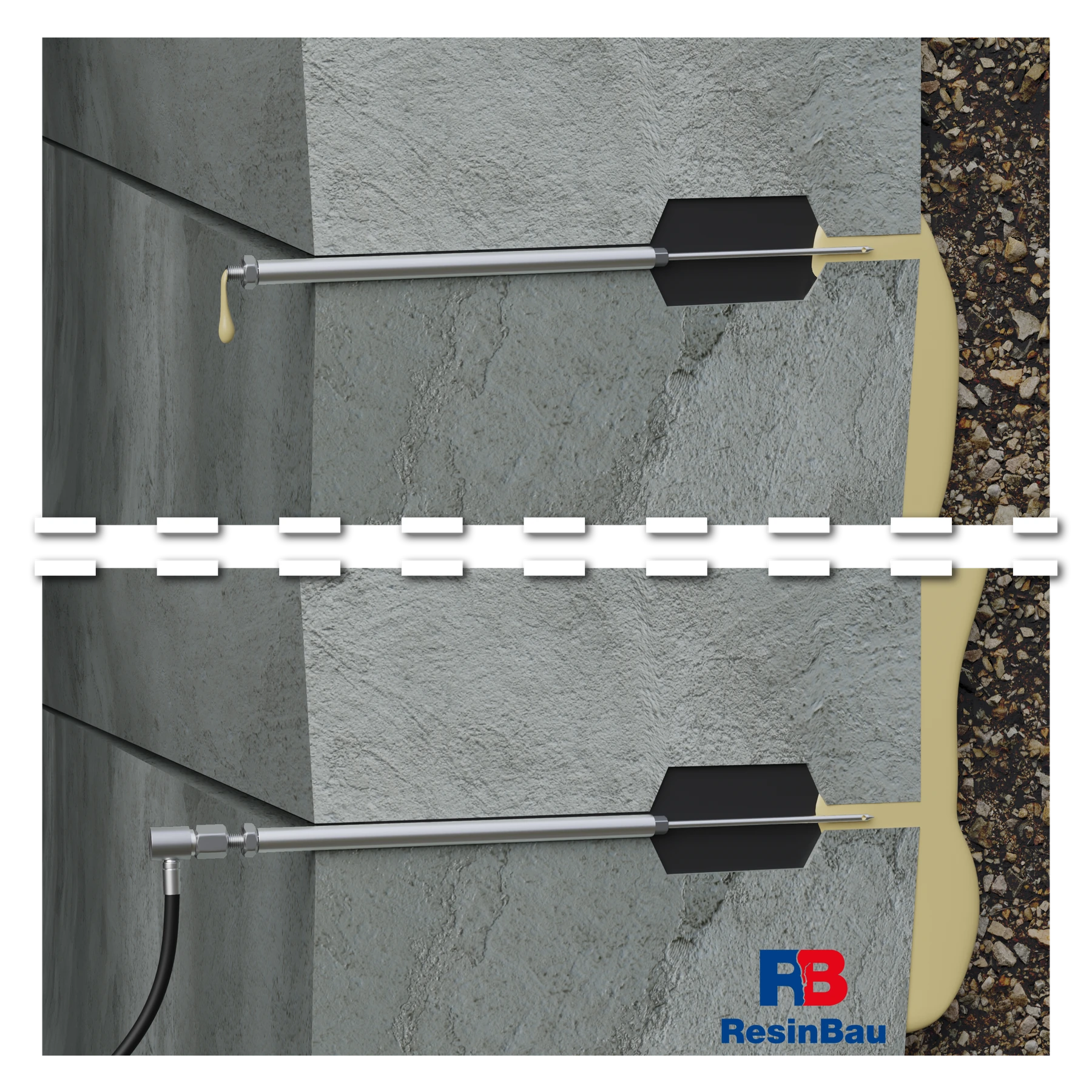

Du padavimo taškai jungtyje. Kitame taške pasirodanti medžiaga rodo susisiekimą tarp jų.

07 · Padavimas ir priėmimas

Stebėkite tolesnius taškus ir užbaikite darbą

Medžiagos perėjimas į kitą adatą yra plitimo zonoje stebėjimas. Tęsimą grįskite bandymu ir ruožo elgsena, o ne vien pirmojo lašo pasirodymu. Užrašykite kiekį, slėgį ir ištekėjimo vietas.

Parodytame mazge adata lieka konstrukcijoje. Prijungimo užbaigimą ir priėmimą atlikite pagal sistemą bei remonto projektą. Užbaigę įvertinkite sandarumą ir jungties elgseną; vien medžiagos susisiekimas tarp taškų nepakeičia šios kontrolės.

Išsaugokite atskirų taškų dokumentaciją.
Užbaigę patikrinkite sandarumą.

Padavimo sistemos valymas →

Pažymėkite padėtį prieš įvardydami metodą

Priskirkite stebėjimus tunelio žiedui arba ruožui ir padėčiai perimetre. Atskirkite jungties nuotėkį, segmento plyšį, kaverną, įvadą ir įtariamą ertmę už apdaro. Kiekvienai zonai užrašykite vandens sąlygas, ankstesnes intervencijas ir prieigą remontui.

Apatinėje tunelio dalyje kaupiasi ir vietinis vanduo, ir nutekantis nuo šonų bei skliauto. Šlapias taškas ties dugnu nebūtinai yra pirminė nesandarumo vieta. Palyginkite stebėjimus išilgai jungties ir gretimuose žieduose, taip pat po paviršiaus valymo.

Trys zonos reiškia tris užduotis

Segmentų jungtyje

Tikslas — užsandarinti ištirtą erdvę prie jungties, išlaikant jos funkciją. Prieiga adata ar gręžiniu parenkama pagal tikrąjį pjūvį, tarpiklio padėtį ir leistiną intervenciją.

Pačiame segmente

Plyšys, pažeistas kraštas ir kaverna nėra tas pats defektas. Nustatykite, ar reikia elastingo sandarinimo, ertmės užpildymo ar jėgas perduodančio remonto. Pastarąjį nustato konstrukcinis projektas.

Už apdaro

Medžiaga gali patekti į neužpildytą erdvę arba gruntą. Tai reiškia kitą tyrimo, poslinkių kontrolės ir kiekio balanso apimtį nei vietinis jungties sandarinimas.

Prieiga būsimam remontui

Prieš uždarant sluoksnius galima suprojektuoti nuolatinius padavimo ir kontrolės taškus. Jų buvimas užtikrina technologinę prieigą; savaime nepatvirtina apdaro atramos ar sandarumo.

Adata yra suplanuotos prieigos dalis

Pjūvis rodo padavimą į segmentų jungties zoną. Adatos geometriją, gylį ir galo padėtį reikia susieti su jungties dokumentacija. Nelaikykite adatos atsitiktinio tarpiklio pradūrimo įrankiu. Tarpo išvalymas ir taškų praeinamumas leidžia atskirti vandenį nuo atkeliaujančios medžiagos.

Pasirinkite trumpą atskaitos ruožą. Vienas taškas skirtas padavimui, kiti — kontroliuojamam stebėjimui ir tolesniam injektavimui. Suplanuokite jų uždarymo būdą neatjungdami slėginės sistemos. Zonoms, kurioms reikia ištekėjimo apribojimo, parinkite uždarymą, paliekantį stebėjimo galimybę ir neblokuojantį jungties veikimo.

Jungtis gali susisiekti su erdve už apdaro

Medžiagos pasirodymas gretimame taške patvirtina srauto kelio susisiekimą. Jei kiekis didėja be pažangos, medžiaga išteka tolimoje sekcijoje arba vanduo neša grunto daleles, dar kartą įvertinkite poveikio zoną. Galimas susisiekimas su erdve už jungties ribų. Smėlio nebuvimas mažame adatos kanale neatmeta tokio susisiekimo.

Perėjus prie injektavimo už apdaro užduotis pasikeičia. Reikia ištirti esamą erdvę, slėgio apribojimus, galimus nutekėjimo kelius ir konstrukcijos reakcijos matavimo būdą. Nepakanka padidinti medžiagos ribą dabartinėje procedūroje.

Susiekite valymą, reakciją ir stebėjimą

Nešvarumai jungties zonoje gali silpninti sukibimą ir slėpti ištekėjimo kelią. Paruošę atlikite reakcijos laiko bandymą darbų temperatūroje. Parinkite jį pagal kelio ilgį, vandens srautą ir galimybę sulaikyti medžiagą. Esant intensyviam pritekėjimui stabdymo etapas turi sudaryti sąlygas parinktam pagrindiniam sandarinimui.

Paduokite palaipsniui, registruodami slėgį, kiekį ir laiką bei perėjimų eilę. Kontroliuojamas papildomas injektavimas reiškia pasiekiamos zonos papildymą darbo laikotarpiu; tai nėra aukšto slėgio sinonimas. Vėdinamoje srityje parenkant apdailą reikia atsižvelgti į išdžiūvimui jautrių medžiagų apsaugą.

Ertmei po apdaru reikia poslinkių kontrolės

Jei tikslas — užpildyti ar stabilizuoti atramą, projektas nustato medžiagą, etapus ir apdaro kontrolės būdą. Besiplečianti derva gali veikti konstrukciją ir baigus pumpuoti. Niveliavimo rodmenis reikia vertinti kartu su medžiagos įsisavinimu ir perėjimais.

Neplanuotas kilimas, staigus slėgio didėjimas ar laukto susisiekimo nebuvimas reikalauja sustabdyti darbą ir iš naujo įvertinti sekciją. Pamatykite skirtumą tarp stabilizavimo, užpildymo ir kėlimo. Linijos ar pakerio parametras nėra leistinas apdaro slėgis.

Priimkite sekciją jos darbo sąlygomis

Suplanuokite darbų laikotarpį su laiku paruošimui, reakcijai, valymui ir kontrolei. Sekcijos dokumentacijoje užrašykite tikslinę zoną, taškus, receptūrą, sąnaudas ir neplanuotų ištekėjimų vietas. Neperkelkite vieno ruožo rezultato visam kintamų sąlygų apdarui.

Sandarinimo priėmimas apima gretimus vandens kelius ir sekcijų jungtis. Stabilizavimo priėmimas taip pat apima reikalingus atramos ir poslinkių matavimus. Kontrolė pasikeitus vandens sąlygoms leidžia įvertinti vietas, kurios darbų metu nebuvo aktyvios.
