Tuneļi: savienojumu blīvēšana un posmu kontrole

Ūdens var pārvietoties gar savienojumu un parādīties tālu no nehermētiskās vietas. Sadaliet remontu pēc iedarbības zonas: savienojumā, segmentā vai aiz apšuvuma.

Izpēte Norise un varianti Izvēle un nākamais solis

IZSEKOJIET TEHNOLOĢIJAI

Segmentu savienojums: piekļuve ar adatu un injicēšanas kontrole

Vispirms apskatiet mērķi pilnā šķērsgriezumā, tad pārejiet caur urbšanu, komplekta salikšanu un nostiprināšanu, padevi un nākamo punktu novērošanu. Secība attiecas uz parādīto segmentu savienojumu; pārējām apšuvuma zonām vajadzīga atsevišķa izpēte.

Segmentu savienojuma šķērsgriezums: melnais profils apzīmē blīves zonu, dzeltenā krāsa — injicējamo materiālu pie savienojuma, bet plānais elements — materiāla padeves adatu.

01 · Mērķis un ģeometrija

Izpētiet savienojuma blīvēšanas zonu

Parādītās detaļas mērķis ir novadīt materiālu nehermētiskajā zonā pie segmentu savienojuma. Shēma parāda mērķa materiāla ceļu un atstāto adatu; nākamie attēli skaidro sagatavošanu un darbu veikšanu.

Izpētiet faktisko savienojuma ģeometriju, blīves novietojumu un ūdens apstākļus. Tā ir viena tuneļa detaļa. Segmenta plaisas remontam, tukšuma aizpildīšanai aiz apšuvuma un grunts stabilizācijai ir atšķirīgi mērķi, un tiem vajadzīga atsevišķa piekļuve un materiāla izvēle.

Atšķiriet savienojumu no plaisas un tukšuma aiz apšuvuma.
Pirms urbšanas nosakiet blīves novietojumu.

Materiāla un tuneļa zonas izvēle →

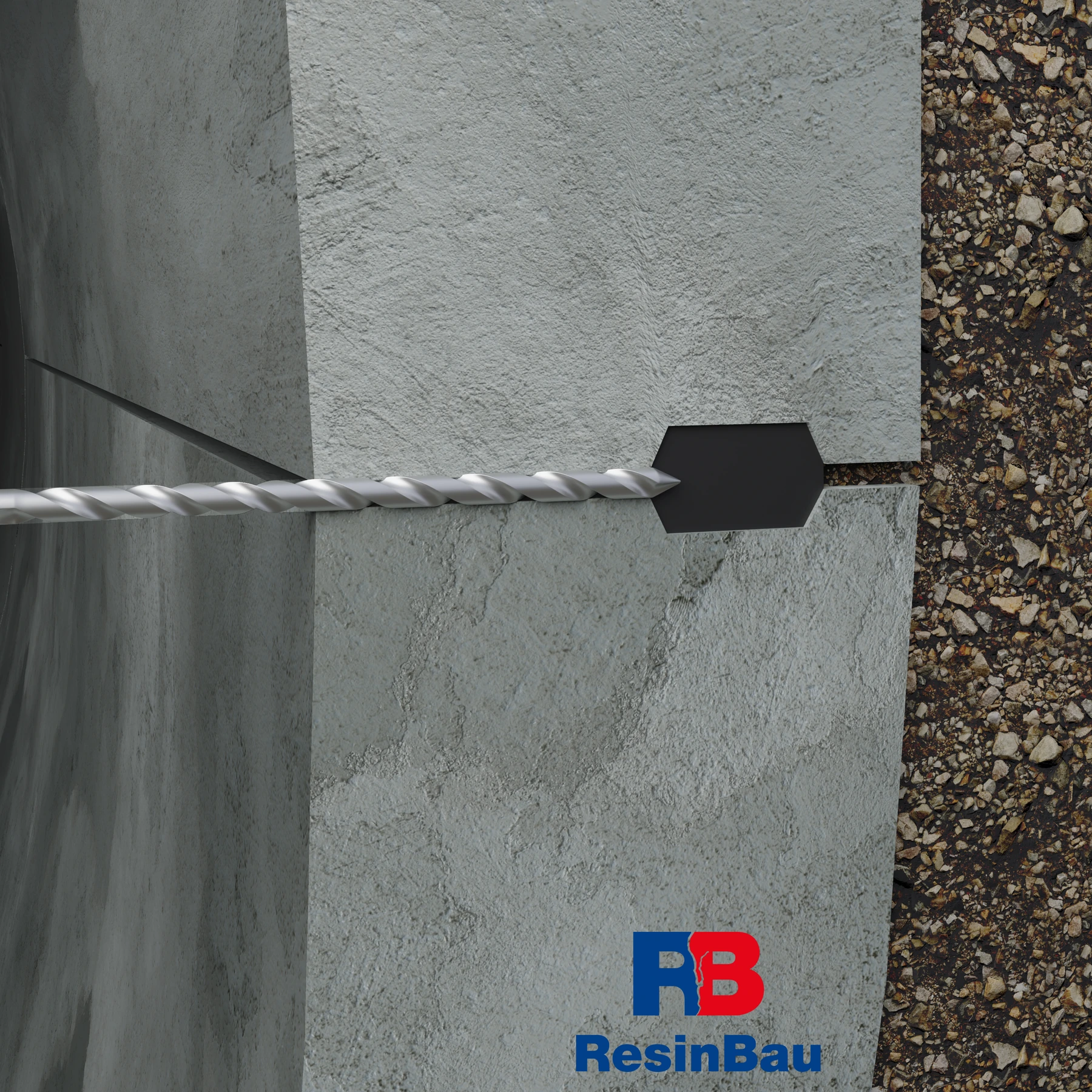

Urbis, kas virzīts no konstrukcijas iekšpuses, sasniedz savienojuma zonu pie melnā blīves profila.

02 · Piekļuves sagatavošana

Izveidojiet piekļuvi izpētītajai zonai

Plānojiet urbumu pēc segmentu un blīves detaļas. Parādītais ceļš ir piekļuves shēma konkrētai zonai, nevis atļauja patvaļīgi caururbt blīvi, stiegrojumu vai visu apšuvumu.

Kontrolējiet virzienu un dziļumu. Urbuma apturēšana pirms mērķa vai izvadīšana ārpus iecerētās zonas var izraisīt pilnīgi citu materiāla izkliedi. Urbuma sagatavošanu pielāgojiet izvēlētajai adatai un materiālam.

Pārbaudiet savienojuma dokumentāciju.
Apstipriniet dziļumu un caurlaidību.

Tehnoloģiskais izmēģinājums →

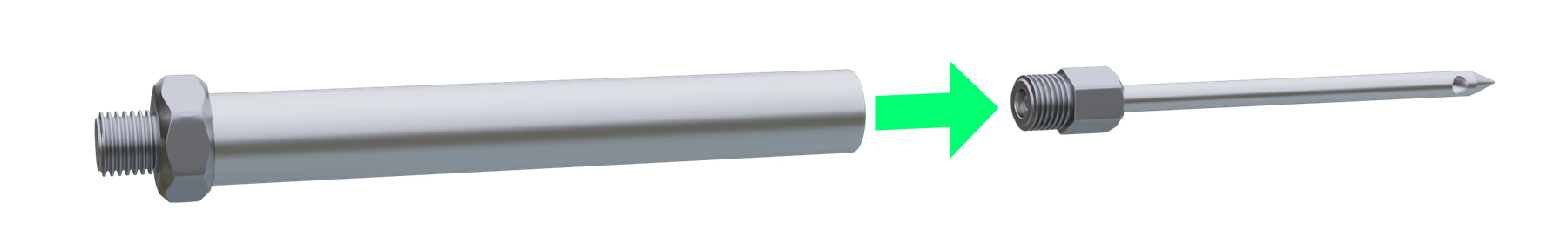

Divi komplekta elementi pirms savienošanas: caurulīte un plāna adata. Zaļā bulta norāda salikšanas virzienu.

03 · Komplekta montāža

Savienojiet adatu ar injekcijas caurulīti

Izvēlieties saderīgu adatas un caurulītes komplektu, lai pēc nostiprināšanas uzgalis padotu materiālu plānotajā vietā. Savienošanas veidu pārbaudiet konkrētajam modelim.

Pirms montāžas novērtējiet elementu stāvokli un padeves ceļa caurlaidību. Komplekta garums izriet no savienojuma šķērsgriezuma; elementu līdzība attēlam pati par sevi neapstiprina to aizvietojamību.

Pārbaudiet elementu saderību.
Neuzstādiet bojātu vai aizsprostotu adatu.

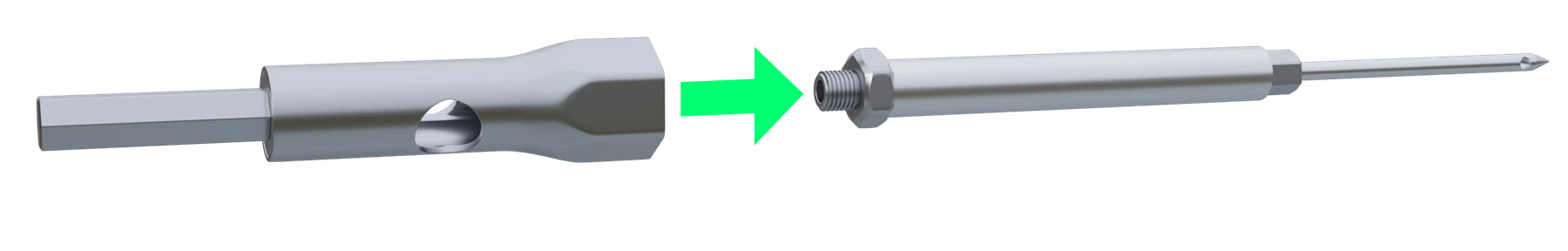

Uzgalis un salikts adatas un caurulītes komplekts; bulta parāda to kopdarbību montāžas laikā.

04 · Komplekta montāža

Sagatavojiet pareizo montāžas uzgali

Parādītajam variantam vajadzīgs komplektam pielāgots uzgalis. Tam jāpārnes montāžas kustība saskaņā ar instrukciju un jāļauj kontrolēta nostiprināšana.

Neizvēlieties pievilkšanas spēku pēc ilustrācijas izskata. Montāžas veids atkarīgs no konkrētā aprīkojuma un sagatavotā urbuma.

Izmantojiet saderīgu uzgali.
Pārbaudiet nostiprināšanas dziļuma kontroles iespēju.

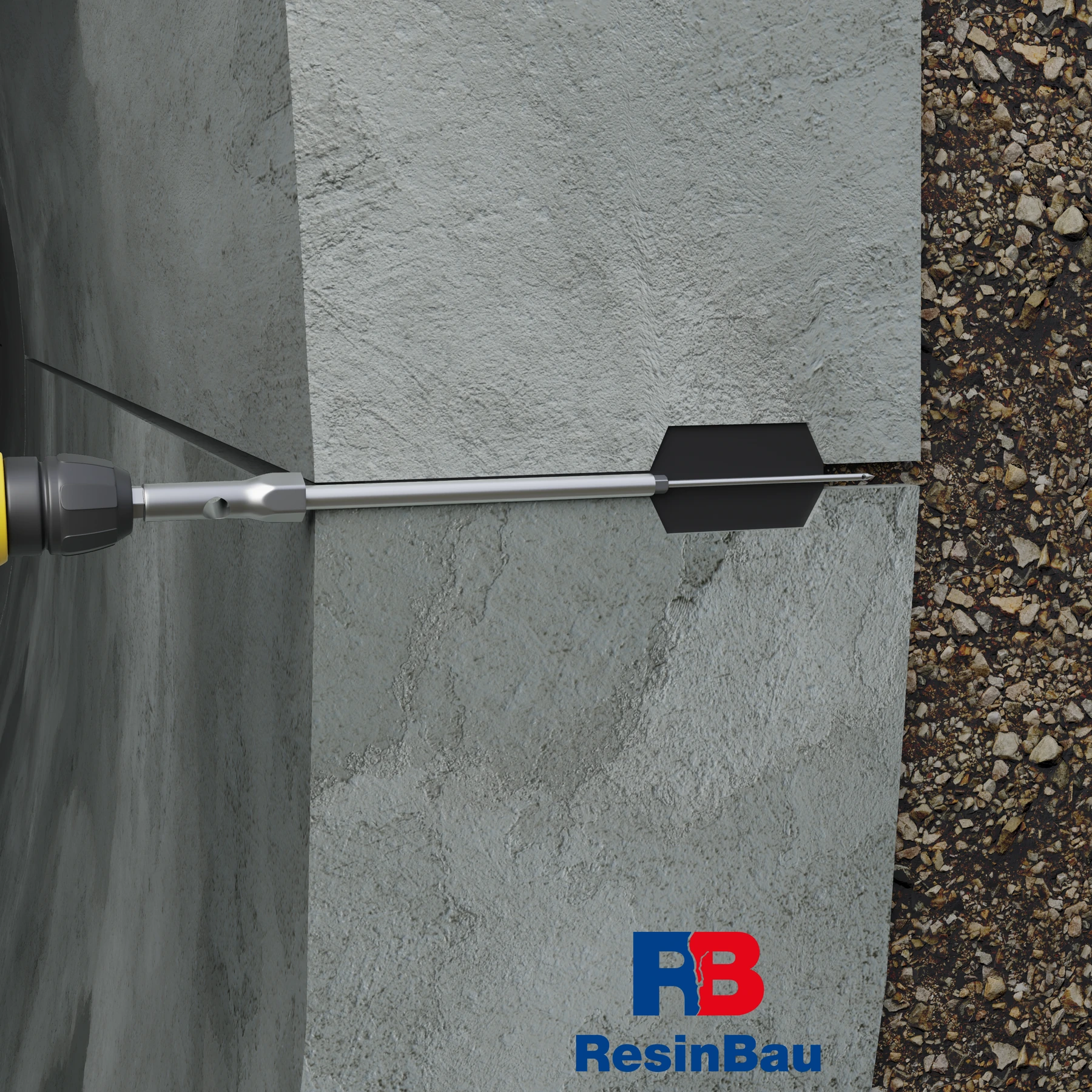

Komplekts ievietots urbumā; adatas gals sasniedz savienojuma zonu, bet instruments paredzēts nostiprināšanai.

05 · Komplekta montāža

Nostipriniet komplektu sagatavotajā urbumā

Ievietojiet un nostipriniet komplektu saskaņā ar modeļa instrukciju, saglabājot plānoto uzgaļa novietojumu. Instruments atvieglo montāžu, bet neaizstāj trāpījuma kontroli mērķī.

Pirms materiāla padeves pārbaudiet stabilitāti, pievienojumu un injicējamā materiāla vadīšanas iespēju. Nesāciet sūknēšanu, ja radušās šaubas par uzgaļa atrašanos mērķa zonā.

Apstipriniet novietojumu un stabilitāti.
Pārbaudiet pievienojuma hermētiskumu.

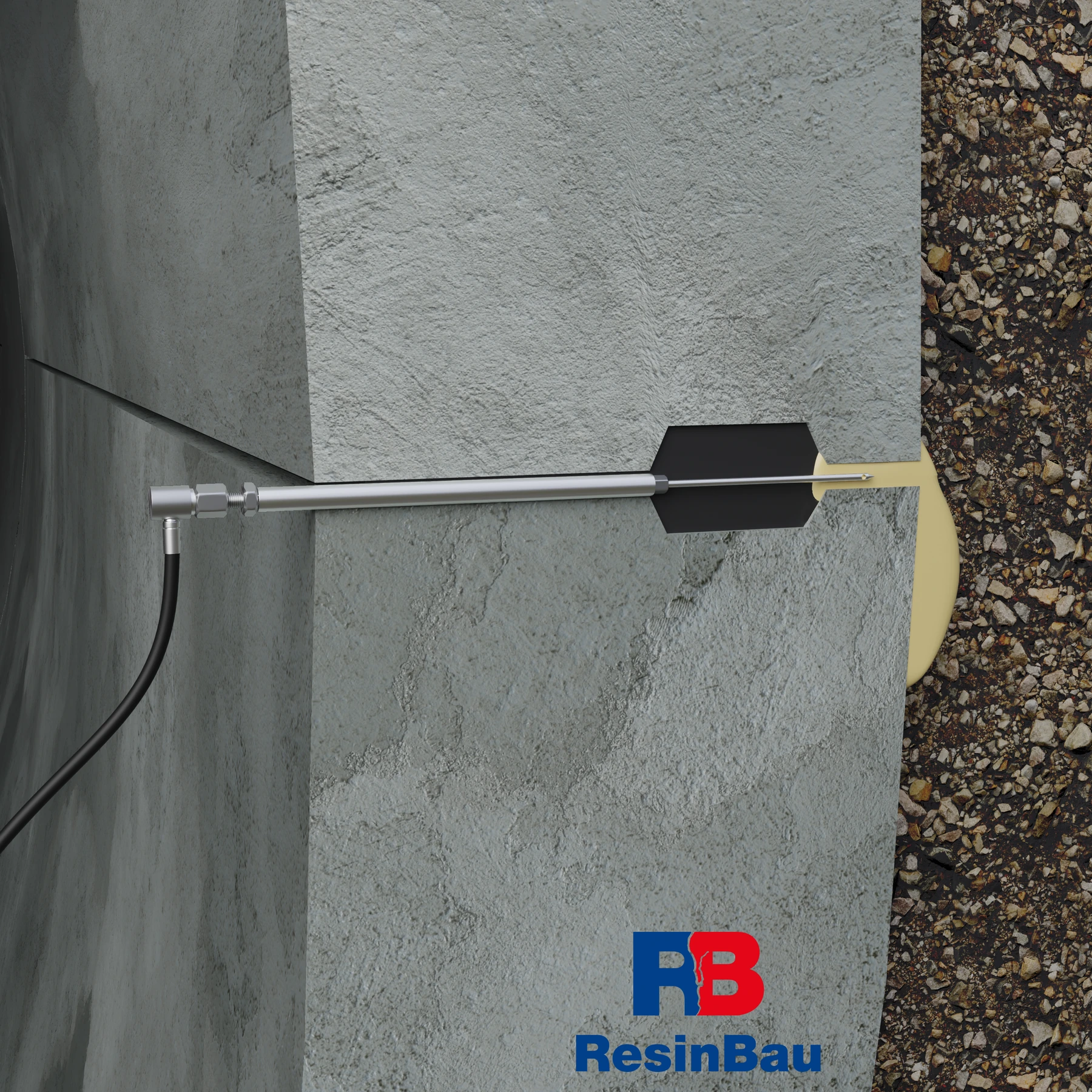

Sūkņa šļūtene pievienota komplektam; dzeltenais injicējamais materiāls nonāk nehermētiskajā zonā pie savienojuma.

06 · Padeve un novērošana

Padodiet materiālu zonā pie blīves

Materiālu pielāgojiet ūdenim, kustībai, ģeometrijai un noturēšanas iespējai savienojumā. Spēcīgas pieplūdes gadījumā pirms īstās blīvēšanas var būt vajadzīgs atsevišķs plūsmas ierobežošanas posms.

Izmēģinājuma laikā novērojiet spiedienu, patēriņu un izplūdes apkārtnē. Nepielīdziniet attēlā parādīto aizpildījumu faktiskā savienojuma pierādītai aizpildīšanai. Nekontrolēta migrācija aiz apšuvuma jānovērtē un jākoriģē.

Kontrolējiet materiālu mērķa zonā.
Reaģējiet uz netipisku patēriņu vai izplūdi.

Materiāli tuneļiem →Spiediens un novērošana →

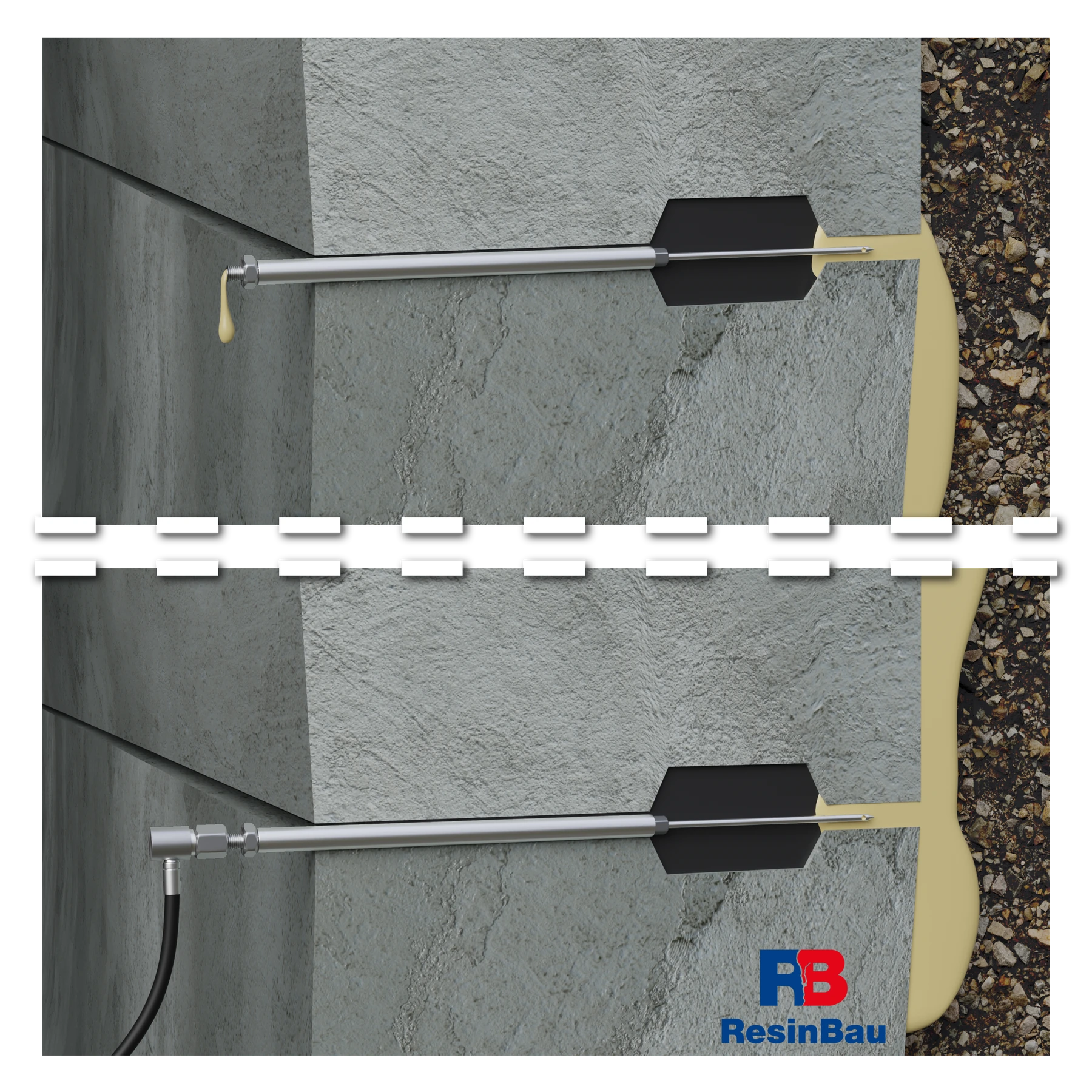

Divi padeves punkti savienojumā. Materiāls, kas parādās pie nākamā punkta, parāda savienojumu starp tiem.

07 · Padeve un pieņemšana

Novērojiet nākamos punktus un pabeidziet darbu

Materiāla pāreja uz nākamo adatu ir izkliedes novērojums zonā. Turpināšanu pamatojiet ar izmēģinājumu un posma uzvedību, nevis tikai pirmā piliena parādīšanos. Pierakstiet daudzumu, spiedienu un izplūdes vietas.

Parādītajā detaļā adata paliek konstrukcijā. Pievienojuma pabeigšanu un pieņemšanu veiciet saskaņā ar sistēmu un remonta projektu. Pēc pabeigšanas novērtējiet hermētiskumu un savienojuma uzvedību; materiāla saskare starp punktiem pati par sevi neaizstāj šo kontroli.

Saglabājiet atsevišķo punktu dokumentāciju.
Pēc pabeigšanas pārbaudiet hermētiskumu.

Padeves sistēmas tīrīšana →

Atzīmējiet novietojumu pirms metodes nosaukšanas

Piesaistiet novērojumus tuneļa gredzenam vai posmam un pozīcijai pa apkārtmēru. Nošķiriet savienojuma noplūdi, segmenta plaisu, dobumu, caurvadu un aizdomas par tukšumu aiz apšuvuma. Katrai zonai pierakstiet ūdens apstākļus, iepriekšējās intervences un piekļuvi remontam.

Tuneļa apakšā uzkrājas gan vietējais ūdens, gan ūdens no sāniem un velves. Mitrs punkts pie dibena nav obligāti sākotnējā nehermētiskā vieta. Salīdziniet novērojumus gar savienojumu un blakus gredzenos, arī pēc virsmas tīrīšanas.

Trīs zonas nozīmē trīs uzdevumus

Segmentu savienojumā

Mērķis ir noblīvēt izpētīto telpu pie savienojuma, saglabājot tā funkciju. Piekļuvi ar adatu vai urbumu pielāgo faktiskajam šķērsgriezumam, blīves novietojumam un pieļaujamajai iejaukšanai.

Pašā segmentā

Plaisa, bojāta mala un dobums nav viens defekts. Nosakiet, vai vajadzīga elastīga blīvēšana, tukšuma aizpildīšana vai remonts spēku pārnesei. Pēdējo nosaka konstrukcijas projekts.

Aiz apšuvuma

Materiāls var nonākt neaizpildītā telpā vai gruntī. Tas nozīmē citu izpētes, pārvietojumu kontroles un bilances apjomu nekā lokāla savienojuma blīvēšana.

Piekļuve turpmākam remontam

Pirms slāņu noslēgšanas var projektēt pastāvīgus padeves un kontroles punktus. To esamība nodrošina tehnoloģisku piekļuvi; pati par sevi neapstiprina apšuvuma balstījumu vai hermētiskumu.

Adata ir plānotās piekļuves daļa

Šķērsgriezums parāda padevi segmentu savienojuma zonā. Adatas ģeometrija, dziļums un uzgaļa novietojums jāsaista ar savienojuma dokumentāciju. Neuzskatiet adatu par instrumentu nejaušai blīves caurduršanai. Spraugas tīrīšana un punktu caurlaidība ļauj atšķirt ūdeni no sasniegušā materiāla.

Izvēlieties īsu atsauces posmu. Viens punkts paredzēts padevei, bet nākamie — kontrolētai novērošanai un turpmākai injicēšanai. Plānojiet to noslēgšanas veidu bez spiedienā esošas sistēmas atvienošanas. Zonām, kurās jāierobežo izplūde, izvēlieties noslēgumu, kas saglabā novērošanas iespēju un nebloķē savienojuma kustību.

Savienojums var sazināties ar telpu aiz apšuvuma

Materiāla parādīšanās blakus punktā apstiprina plūsmas ceļa savienojumu. Ja daudzums pieaug bez progresa, materiāls izplūst attālā posmā vai ūdens nes grunts daļiņas, atkārtoti novērtējiet iedarbības zonu. Iespējams savienojums ar telpu ārpus savienojuma. Smilšu neesamība mazajā adatas kanālā neizslēdz šādu savienojumu.

Pāreja uz injicēšanu aiz apšuvuma maina uzdevumu. Jāizpēta pieejamā telpa, spiediena ierobežojumi, iespējamie aizplūdes ceļi un konstrukcijas reakcijas mērīšanas veids. Nepietiek ar materiāla limita palielināšanu līdzšinējā procedūrā.

Apvienojiet tīrīšanu, reakciju un novērošanu

Netīrumi savienojuma zonā var vājināt adhēziju un paslēpt izplūdes ceļu. Pēc sagatavošanas veiciet reakcijas laika izmēģinājumu darbu temperatūrā. Pielāgojiet to ceļa garumam, ūdens plūsmai un materiāla noturēšanas iespējai. Intensīvas pieplūdes gadījumā apturēšanas posmam jārada apstākļi izvēlētajai galvenajai blīvēšanai.

Padodiet pakāpeniski, reģistrējot spiedienu, daudzumu, laiku un pāreju secību. Kontrolēta papildu injicēšana nozīmē pieejamās zonas papildināšanu darba logā; tā nav augsta spiediena sinonīms. Ventilētā zonā apdares izvēlē jāņem vērā pret izžūšanu jutīgu materiālu aizsardzība.

Tukšumam zem apšuvuma vajadzīga pārvietojumu kontrole

Ja mērķis ir balstījuma aizpildīšana vai stabilizācija, projekts nosaka materiālu, posmus un apšuvuma kontroles veidu. Sveķi izplešoties var iedarboties uz konstrukciju arī pēc sūknēšanas beigām. Nivelēšanas rādījumi jāsalīdzina ar patēriņu un materiāla pārejām.

Neplānota pacelšanās, straujš spiediena pieaugums vai sagaidāmā savienojuma trūkums prasa apturēšanu un posma atkārtotu novērtējumu. Skatiet atšķirību starp stabilizāciju, aizpildīšanu un pacelšanu. Šļūtenes vai pakera parametrs nav apšuvuma pieļaujamais spiediens.

Pieņemiet posmu tā darba apstākļos

Plānojiet darbu logu ar laiku sagatavošanai, reakcijai, tīrīšanai un kontrolei. Posma dokumentācijā pierakstiet mērķa zonu, punktus, recepti, patēriņu un neplānotās izplūdes vietas. Nepārnesiet viena posma rezultātu uz visu apšuvumu mainīgos apstākļos.

Blīvējuma pieņemšana aptver blakus ūdens ceļus un posmu savienojumus. Stabilizācijas pieņemšana ietver arī vajadzīgos balstījuma un pārvietojumu mērījumus. Kontrole pēc ūdens apstākļu maiņas ļauj novērtēt vietas, kas darbu laikā nebija aktīvas.
