Тунелі: ущільнення з'єднань і контроль секцій

Вода може переміщуватися вздовж з'єднання й проявлятися далеко від негерметичності. Поділіть ремонт за зоною дії: у з'єднанні, у сегменті або за обробкою тунелю.

Обстеження Хід робіт і варіанти Підбір і наступний крок

ПРОСТЕЖТЕ ТЕХНОЛОГІЮ

З'єднання сегментів: доступ голкою та контроль ін'єктування

Спочатку перегляньте мету в повному перерізі, потім пройдіть свердління, складання й встановлення комплекту, подавання та спостереження за наступними точками. Послідовність стосується показаного з'єднання сегментів; решта зон обробки тунелю потребують окремого обстеження.

Переріз з'єднання сегментів: чорний профіль означає зону ущільнювача, жовтий колір — ін'єкційний матеріал біля з'єднання, а тонкий елемент — голку подавання матеріалу.

01 · Мета та геометрія

Визначте зону ущільнення з'єднання

Мета показаного вузла — підведення матеріалу до негерметичної зони біля з'єднання сегментів. Схема показує цільовий шлях матеріалу й залишену голку; наступні ілюстрації пояснюють підготовку та виконання.

Визначте фактичну геометрію з'єднання, положення ущільнювача та водні умови. Це один тунельний вузол. Ремонт тріщини сегмента, заповнення порожнини за обробкою й стабілізація ґрунту мають інші цілі та потребують окремого доступу й підбору матеріалу.

Відрізняйте з'єднання від тріщини й порожнини за обробкою.
Визначте положення ущільнювача перед свердлінням.

Підбір матеріалу й зони тунелю →

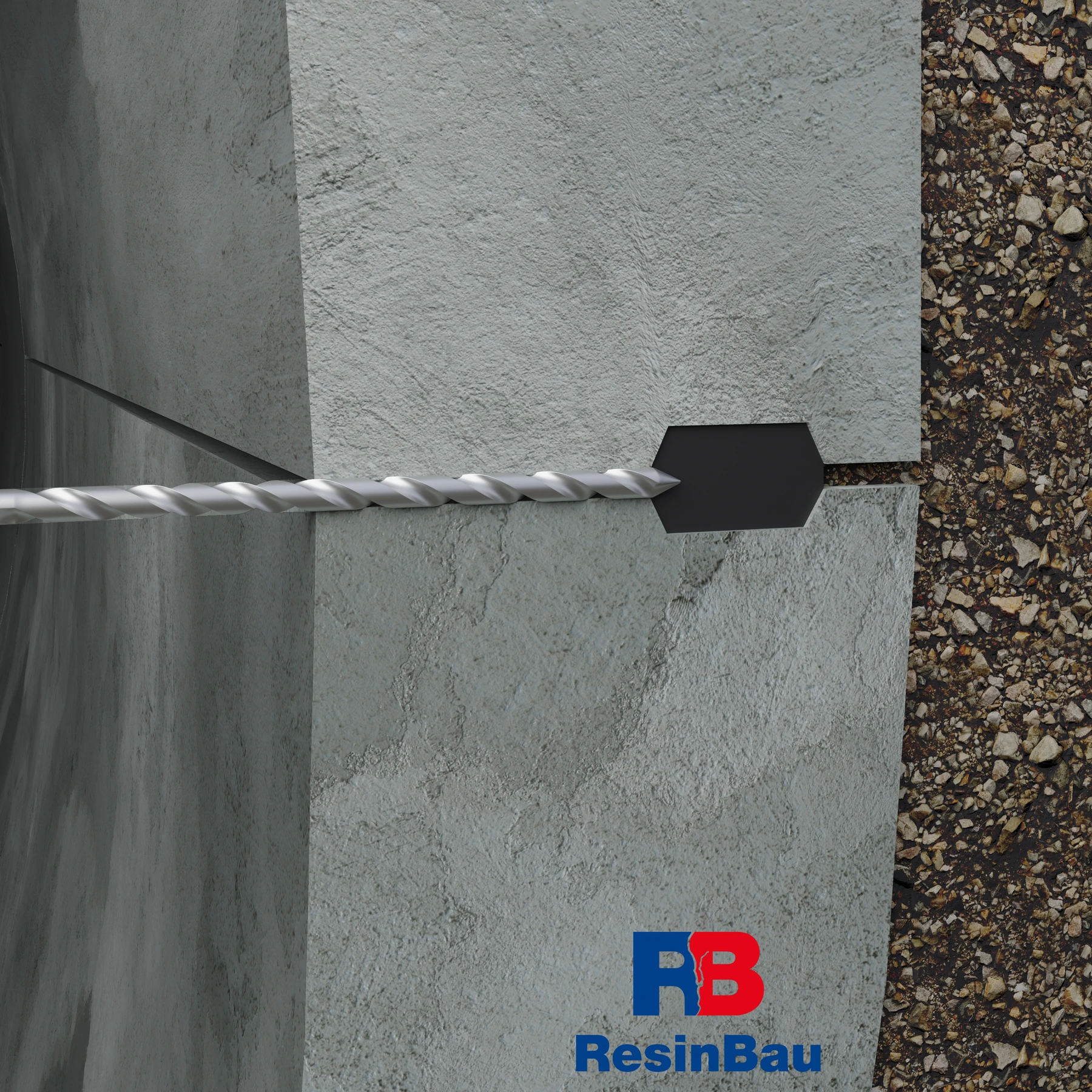

Свердло, спрямоване з внутрішнього боку конструкції, доходить до зони з'єднання біля чорного профілю ущільнювача.

02 · Підготовка доступу

Виконайте доступ до визначеної зони

Заплануйте отвір за вузлом сегментів і ущільнювача. Показаний шлях — схема доступу до конкретної зони, а не дозвіл на довільне просвердлювання ущільнювача, арматури або всієї обробки тунелю.

Контролюйте напрямок і глибину. Зупинення отвору перед ціллю та проведення за заплановану зону можуть спричинити зовсім інше поширення матеріалу. Підготовку отвору адаптуйте до вибраної голки й матеріалу.

Перевірте документацію з'єднання.
Підтвердьте глибину й прохідність.

Технологічна проба →

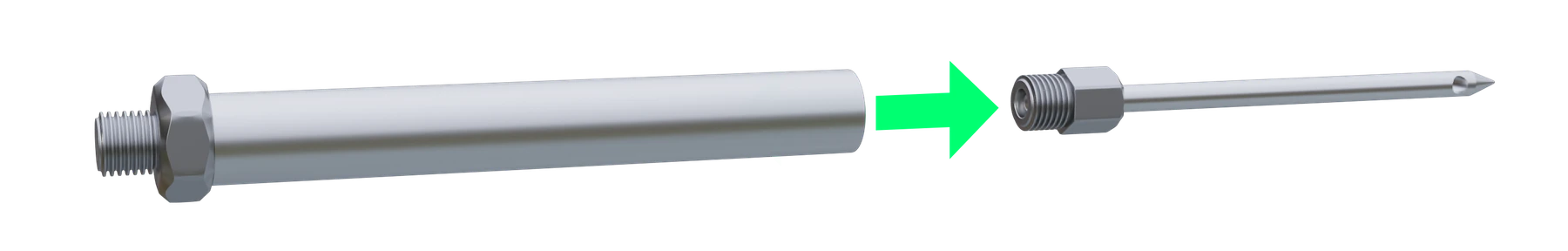

Два елементи комплекту перед з'єднанням: трубка й тонка голка. Зелена стрілка вказує напрямок складання.

03 · Монтаж комплекту

З'єднайте голку з ін'єкційною трубкою

Доберіть сумісний комплект голки й трубки, щоб після встановлення наконечник подавав матеріал у заплановане місце. Спосіб з'єднання перевірте для конкретної моделі.

Перед монтажем оцініть стан елементів і прохідність шляху подавання. Довжина комплекту випливає з перерізу з'єднання; сама подібність елементів до рисунка не підтверджує їх взаємозамінності.

Перевірте сумісність елементів.
Не встановлюйте пошкодженої або непрохідної голки.

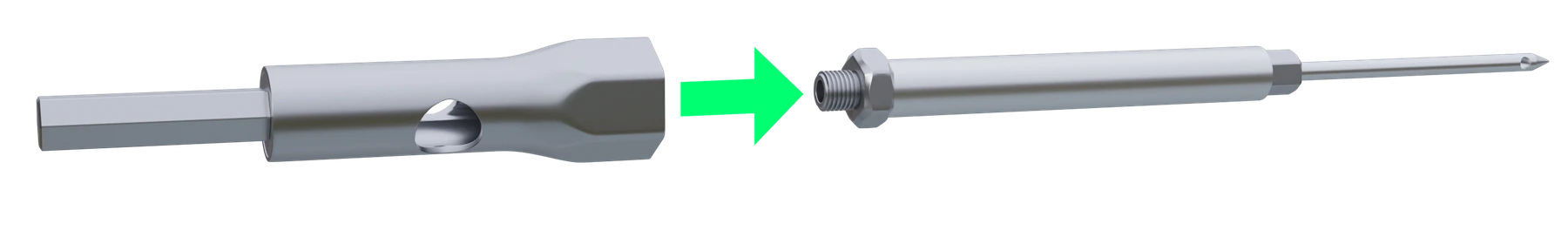

Насадка й складений комплект голки з трубкою; стрілка показує їх взаємодію під час монтажу.

04 · Монтаж комплекту

Підготуйте відповідну монтажну насадку

Показаний варіант потребує насадки, відповідної до комплекту. Вона має передавати монтажний рух за інструкцією та дозволяти контрольоване встановлення.

Не добирайте сили затягування за виглядом ілюстрації. Спосіб монтажу залежить від конкретного оснащення й підготовленого отвору.

Використовуйте сумісну насадку.
Перевірте можливість контролю глибини встановлення.

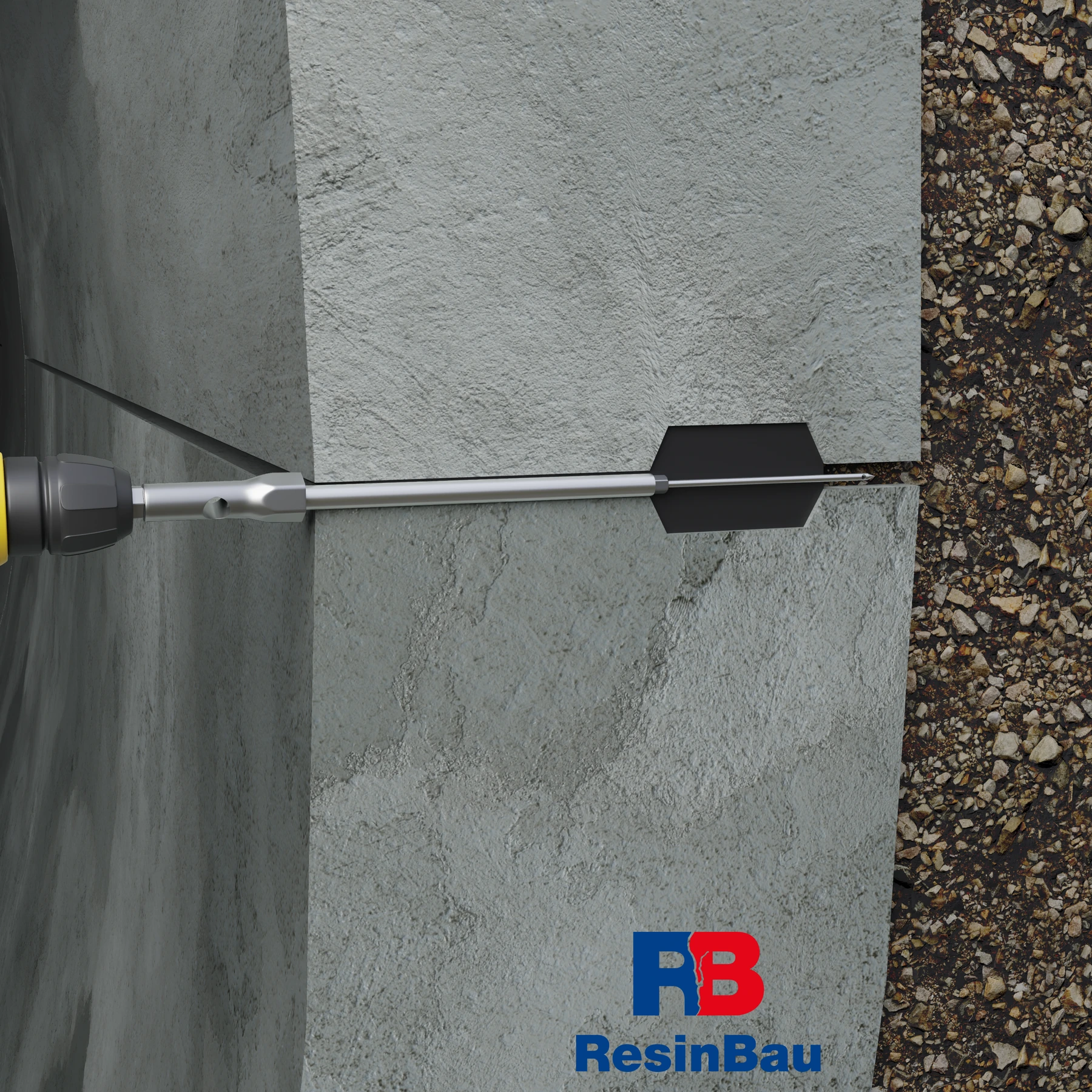

Комплект введено в отвір; наконечник голки доходить до зони з'єднання, а інструмент служить для встановлення.

05 · Монтаж комплекту

Встановіть комплект у підготовленому отворі

Введіть і встановіть комплект за інструкцією моделі, зберігаючи заплановане положення наконечника. Інструмент полегшує монтаж, але не замінює контролю влучення в ціль.

Перед подаванням матеріалу перевірте стабільність, під'єднання та можливість проведення ін'єкційного матеріалу. Не починайте нагнітання за сумніву, чи наконечник розташований у цільовій зоні.

Підтвердьте положення та стабільність.
Перевірте герметичність під'єднання.

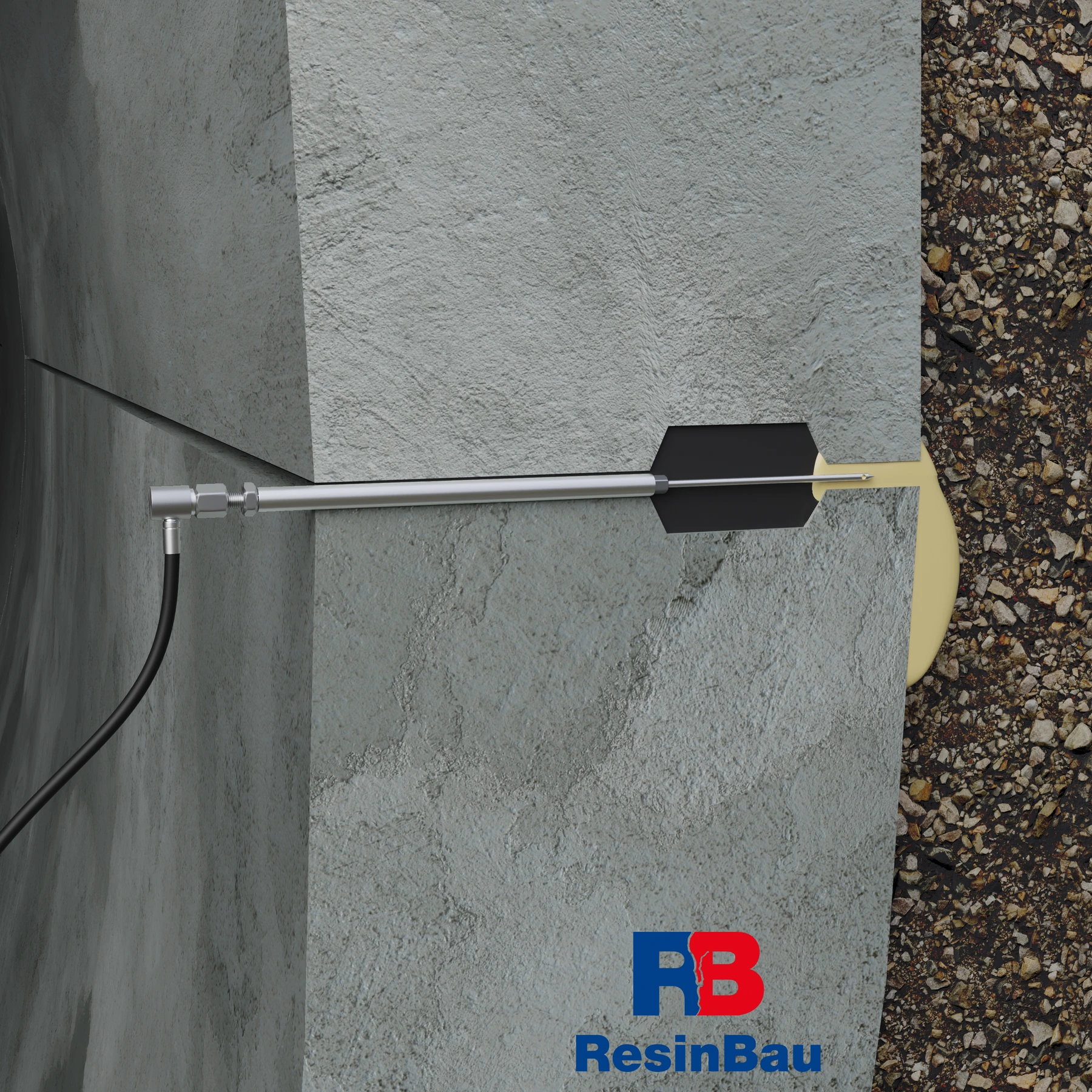

Шланг насоса під'єднано до комплекту; жовтий ін'єкційний матеріал проходить у негерметичну зону біля з'єднання.

06 · Подавання та спостереження

Подавайте матеріал у зону біля ущільнювача

Доберіть матеріал до води, руху, геометрії та можливості утримання в з'єднанні. За сильного припливу може знадобитися окремий етап обмеження потоку перед належним ущільненням.

Під час проби спостерігайте за тиском, поглинанням і виходами поруч. Не ототожнюйте заповнення на рисунку з доведеним заповненням реального з'єднання. Неконтрольована міграція за обробку потребує оцінювання та коригування.

Контролюйте матеріал у цільовій зоні.
Реагуйте на нетипове поглинання або вихід.

Матеріали для тунелів →Тиск і спостереження →

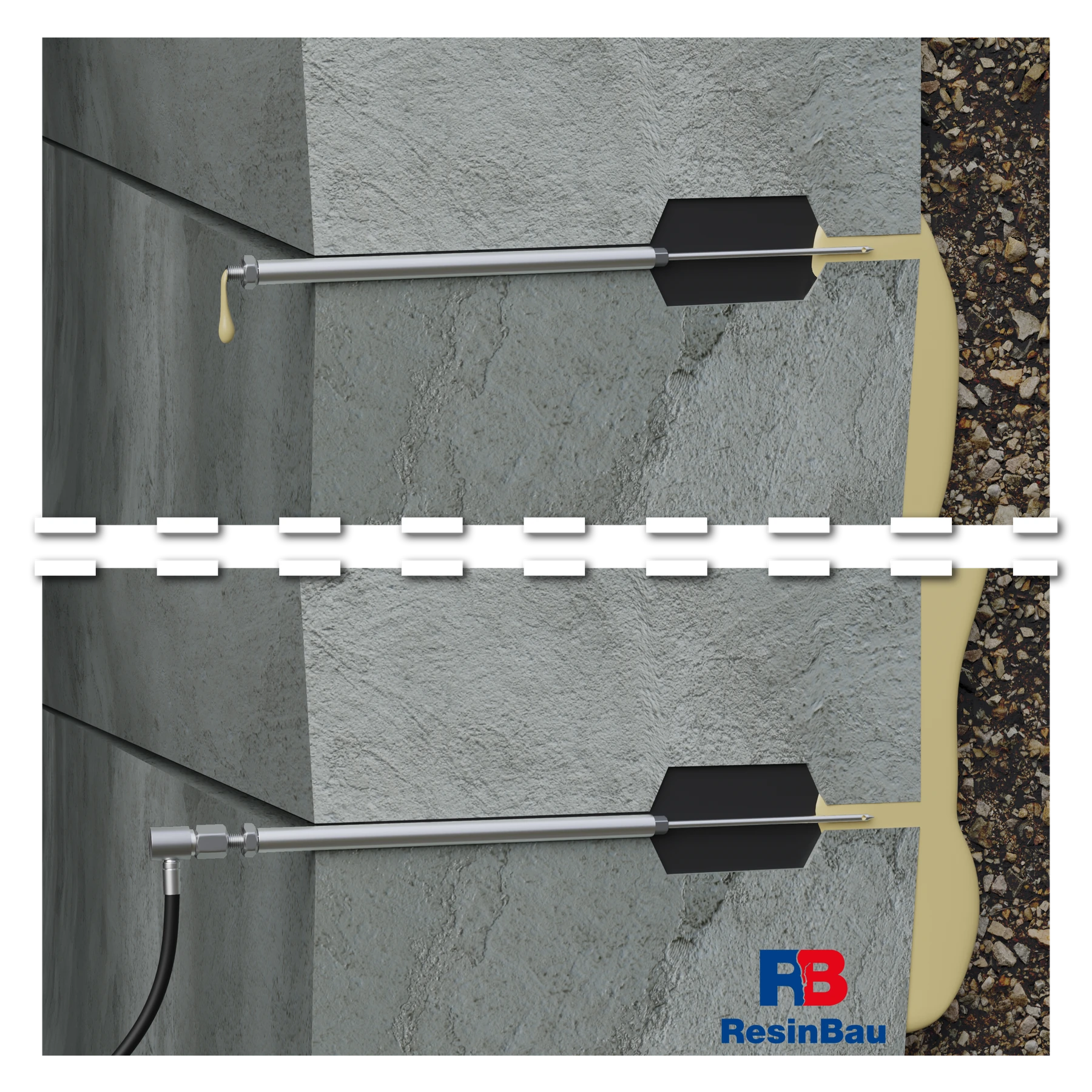

Дві точки подавання у з'єднанні. Матеріал біля наступної точки показує сполучення між ними.

07 · Подавання та приймання

Спостерігайте за наступними точками й завершіть роботу

Проходження матеріалу до наступної голки — спостереження поширення в зоні. Продовження ґрунтуйте на пробі й поведінці ділянки, а не лише появі першої краплі. Записуйте кількість, тиск і місця виходу.

У показаному вузлі голка залишається в конструкції. Завершення під'єднання та приймання виконайте за системою й проєктом ремонту. Оцініть герметичність і поведінку з'єднання після завершення; сам контакт матеріалу між точками не замінює цього контролю.

Збережіть документацію окремих точок.
Перевірте герметичність після завершення.

Очищення системи подавання →

Позначте положення перед назвою методу

Прив'яжіть спостереження до кільця або ділянки тунелю та положення по периметру. Розмежовуйте витік зі з'єднання, тріщину сегмента, каверну, проходку й підозру на порожнину за обробкою. Для кожної зони запишіть водні умови, попередні втручання й доступ для ремонту.

У нижній частині тунелю накопичується як місцева вода, так і вода з боків та склепіння. Мокра точка біля дна не обов'язково є початковим місцем негерметичності. Порівняйте спостереження вздовж з'єднання та на сусідніх кільцях, також після очищення поверхні.

Три зони означають три завдання

У з'єднанні сегментів

Мета — ущільнити визначений простір біля з'єднання зі збереженням його функції. Доступ голкою або отвором добирають до фактичного перерізу, положення ущільнювача й допустимого втручання.

У самому сегменті

Тріщина, пошкоджений край і каверна — різні дефекти. Визначте, чи потрібне еластичне ущільнення, заповнення порожнини або ремонт із передаванням зусиль. Останній визначає конструкційний проєкт.

За обробкою тунелю

Матеріал може потрапити в незаповнений простір або ґрунт. Це означає інший обсяг обстеження, контролю переміщень і балансу, ніж локальне ущільнення з'єднання.

Доступ для майбутнього ремонту

Перед закриттям шарів можна спроєктувати постійні точки подавання та контролю. Їх наявність забезпечує технологічний доступ; сама собою вона не підтверджує опори або герметичності обробки тунелю.

Голка — частина запланованого доступу

Переріз показує подавання до зони з'єднання сегментів. Геометрію голки, глибину й положення наконечника слід пов'язати з документацією з'єднання. Не вважайте голки інструментом для випадкового пробивання ущільнювача. Очищення щілини й прохідність точок дозволяють відрізнити воду від матеріалу, що надходить.

Виберіть коротку еталонну ділянку. Одна точка служить для подавання, наступні — для контрольованого спостереження та подальшого ін'єктування. Заплануйте спосіб їх закриття без роз'єднання системи під тиском. Для зон, що потребують обмеження виходу, доберіть закриття зі збереженням можливості спостереження без блокування роботи з'єднання.

З'єднання може сполучатися з простором за обробкою тунелю

Поява матеріалу в сусідній точці підтверджує сполучення шляху потоку. Якщо кількість зростає без просування, матеріал виходить у віддаленій секції або вода несе частинки ґрунту, повторно оцініть зону дії. Можливе сполучення з простором поза з'єднанням. Відсутність піску в малому каналі голки не виключає такого сполучення.

Перехід до ін'єктування за обробку змінює завдання. Потрібне обстеження доступного простору, обмежень тиску, можливих шляхів відтоку та способу вимірювання реакції конструкції. Недостатньо збільшити ліміт матеріалу в попередній процедурі.

Поєднуйте очищення, реакцію та спостереження

Забруднення в зоні з'єднання можуть послабити адгезію й приховати шлях виходу. Після підготовки виконайте пробу часу реакції за робочої температури. Доберіть її до довжини шляху, потоку води й можливості утримання матеріалу. За інтенсивного припливу етап припинення витоку має створити умови для підібраного основного ущільнення.

Подавайте поступово, записуючи тиск, кількість і час та послідовність проходження. Контрольоване додаткове ін'єктування означає доповнення доступної зони в робочому вікні; це не синонім високого тиску. У вентильованій зоні підбір оздоблення має враховувати захист матеріалів, чутливих до висихання.

Порожнина під обробкою потребує контролю переміщень

Якщо мета — заповнення або стабілізація опори, проєкт визначає матеріал, етапи й спосіб контролю обробки. Смола, що розширюється, може впливати на конструкцію також після завершення нагнітання. Показання нівелювання слід зіставляти з поглинанням і проходженням матеріалу.

Незаплановане піднімання, різке підвищення тиску або відсутність очікуваного сполучення потребують зупинення й повторного оцінювання секції. Перегляньте різницю між стабілізацією, заповненням і підніманням. Параметр шланга або пакера не є допустимим тиском для обробки тунелю.

Приймайте секцію в умовах її роботи

Заплануйте робоче вікно з часом для підготовки, реакції, очищення та контролю. У документації секції запишіть цільову зону, точки, рецептуру, витрату й місця незапланованих виходів. Не переносіть результату однієї ділянки на всю обробку зі змінними умовами.

Приймання ущільнення охоплює сусідні шляхи води й з'єднання секцій. Приймання стабілізації охоплює також потрібні вимірювання опори та переміщень. Контроль після зміни водних умов дозволяє оцінити місця, неактивні під час робіт.
