Alagutak: hézagtömítés és szakaszellenőrzés

A víz a hézag mentén mozoghat, és a tömítetlenségtől távol jelenhet meg. A javítást hatászóna szerint ossza fel: a hézagban, a szegmensben vagy a bélés mögött.

FelmérésFolyamat és változatokKiválasztás és következő lépés

KÖVESSE VÉGIG A TECHNOLÓGIÁT

Szegmenscsatlakozás: hozzáférés tűvel és az injektálás ellenőrzése

Először tekintse meg a célt a teljes metszetben, majd kövesse a fúrás, a készlet összeállítása és rögzítése, a beadagolás és a további pontok megfigyelésének lépéseit. A sorrend a bemutatott szegmenscsatlakozásra vonatkozik; a bélés többi zónája külön felmérést igényel.

Szegmenscsatlakozás metszete: a fekete profil a tömítés zónáját, a sárga szín a csatlakozásnál lévő injektálóanyagot, a vékony elem az anyagbevezető tűt jelöli.

01 · Cél és geometria

Tárja fel a csatlakozás tömítési zónáját

A bemutatott részlet célja az anyag eljuttatása a szegmensek csatlakozásánál lévő tömítetlen zónába. Az ábra az anyag tervezett útját és a bent maradó tűt mutatja; a következő ábrák az előkészítést és a kivitelezést magyarázzák.

Mérje fel a csatlakozás tényleges geometriáját, a tömítés helyét és a vízviszonyokat. Ez egy alagútrészlet. A szegmensrepedés javítása, a bélés mögötti üreg kitöltése és a talajstabilizálás más célokat szolgál, és külön hozzáférést, illetve anyagválasztást igényel.

  • Különböztesse meg a csatlakozást a repedéstől és a bélés mögötti üregtől.
  • Fúrás előtt határozza meg a tömítés helyét.
Anyagválasztás és alagútzónák →

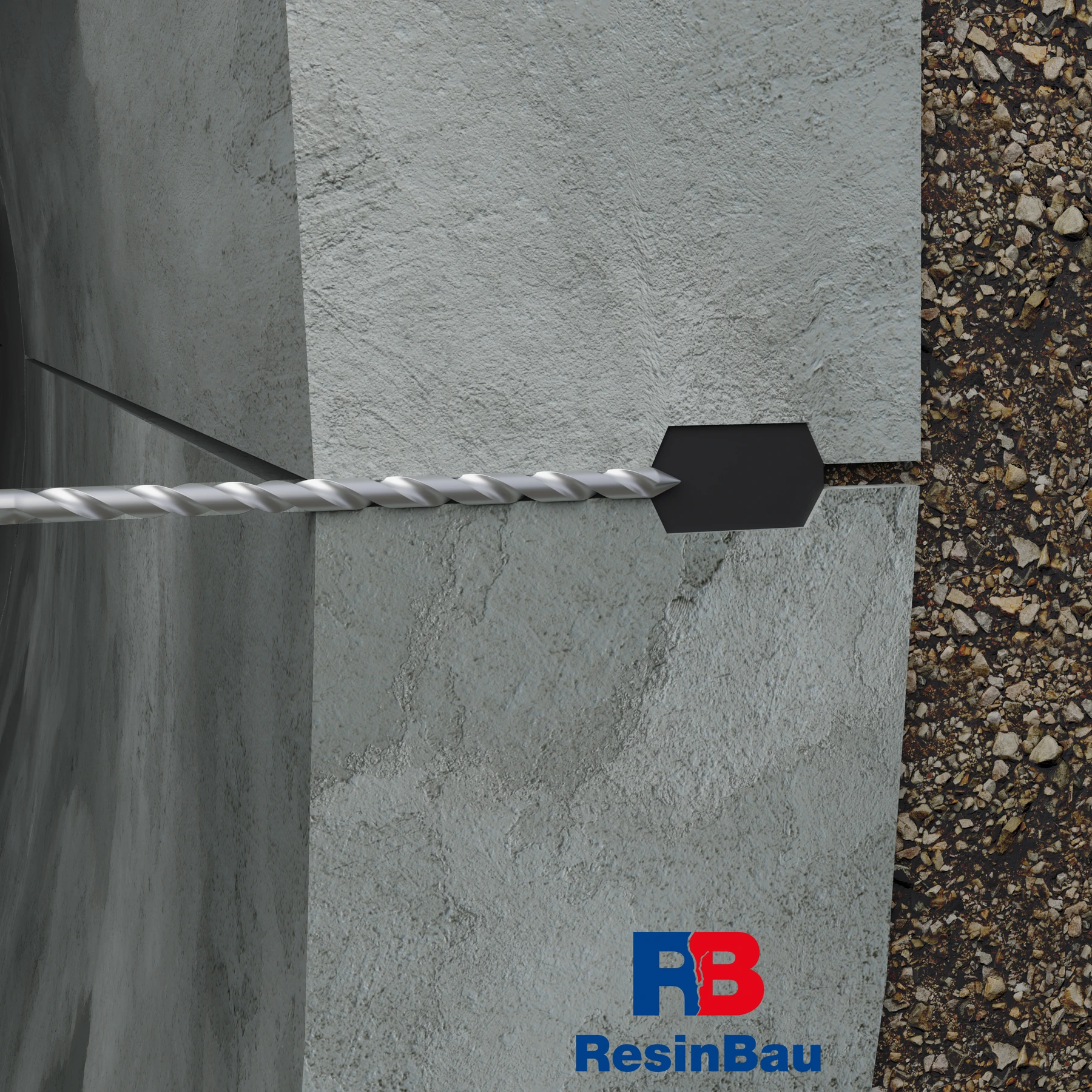

A szerkezet belső oldala felől vezetett fúrószár a fekete tömítőprofil melletti csatlakozási zónáig ér.

02 · A hozzáférés előkészítése

Hozzon létre hozzáférést a feltárt zónához

A furatot a szegmensek és a tömítés részletrajza alapján tervezze meg. A bemutatott út egy konkrét zónához vezető hozzáférés vázlata, nem engedély a tömítés, a vasalás vagy a teljes bélés tetszőleges átfúrására.

Ellenőrizze az irányt és a mélységet. A cél előtt végződő vagy a tervezett zónán túlvezetett furat az anyag teljesen más eloszlásához vezethet. A furat előkészítését a kiválasztott tűhöz és anyaghoz igazítsa.

  • Ellenőrizze a csatlakozás dokumentációját.
  • Igazolja a mélységet és az átjárhatóságot.
Technológiai próba →

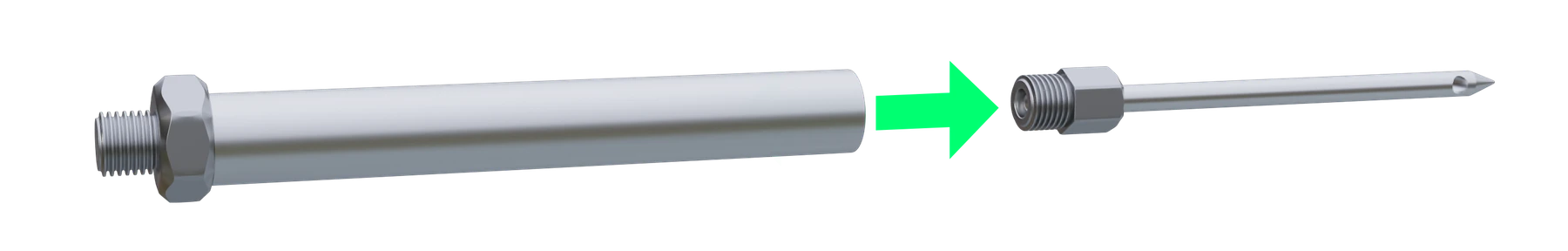

A készlet két eleme összekapcsolás előtt: cső és vékony tű. A zöld nyíl az összeállítás irányát mutatja.

03 · A készlet összeszerelése

Csatlakoztassa a tűt az injektálócsőhöz

Válasszon kompatibilis tű- és csőkészletet, hogy rögzítés után a vég a tervezett helyre adagolja az anyagot. Az összekapcsolás módját a konkrét modellhez ellenőrizze.

Szerelés előtt értékelje az elemek állapotát és a beadagolási út átjárhatóságát. A készlet hossza a csatlakozás keresztmetszetéből következik; az elemek ábrához való puszta hasonlósága nem igazolja felcserélhetőségüket.

  • Ellenőrizze az elemek kompatibilitását.
  • Ne szereljen be sérült vagy eltömődött tűt.

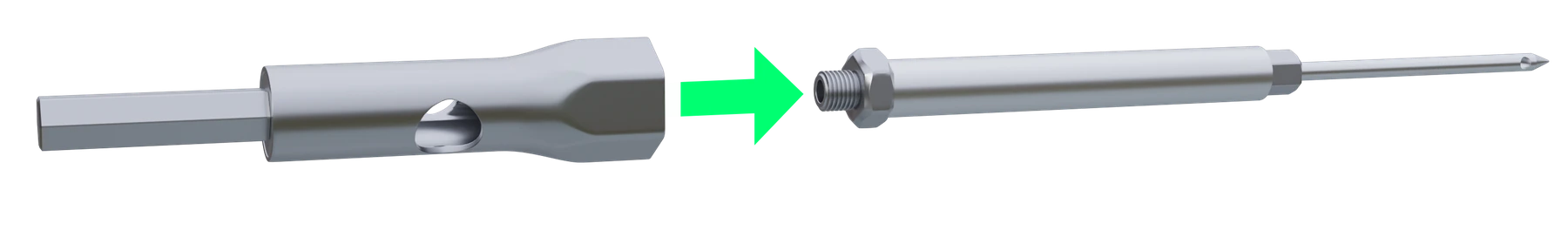

Szerelőbetét és az összeállított tű-cső készlet; a nyíl a szerelés közbeni együttműködésüket mutatja.

04 · A készlet összeszerelése

Készítse elő a megfelelő szerelőbetétet

A bemutatott változat a készlethez illeszkedő szerelőbetétet igényel. Ennek az útmutató szerint kell közvetítenie a szerelési mozgást, és lehetővé kell tennie az ellenőrzött rögzítést.

A meghúzási erőt ne az illusztráció megjelenése alapján válassza meg. A szerelés módja a konkrét tartozéktól és az előkészített furattól függ.

  • Használjon kompatibilis szerelőbetétet.
  • Ellenőrizze a rögzítési mélység szabályozhatóságát.

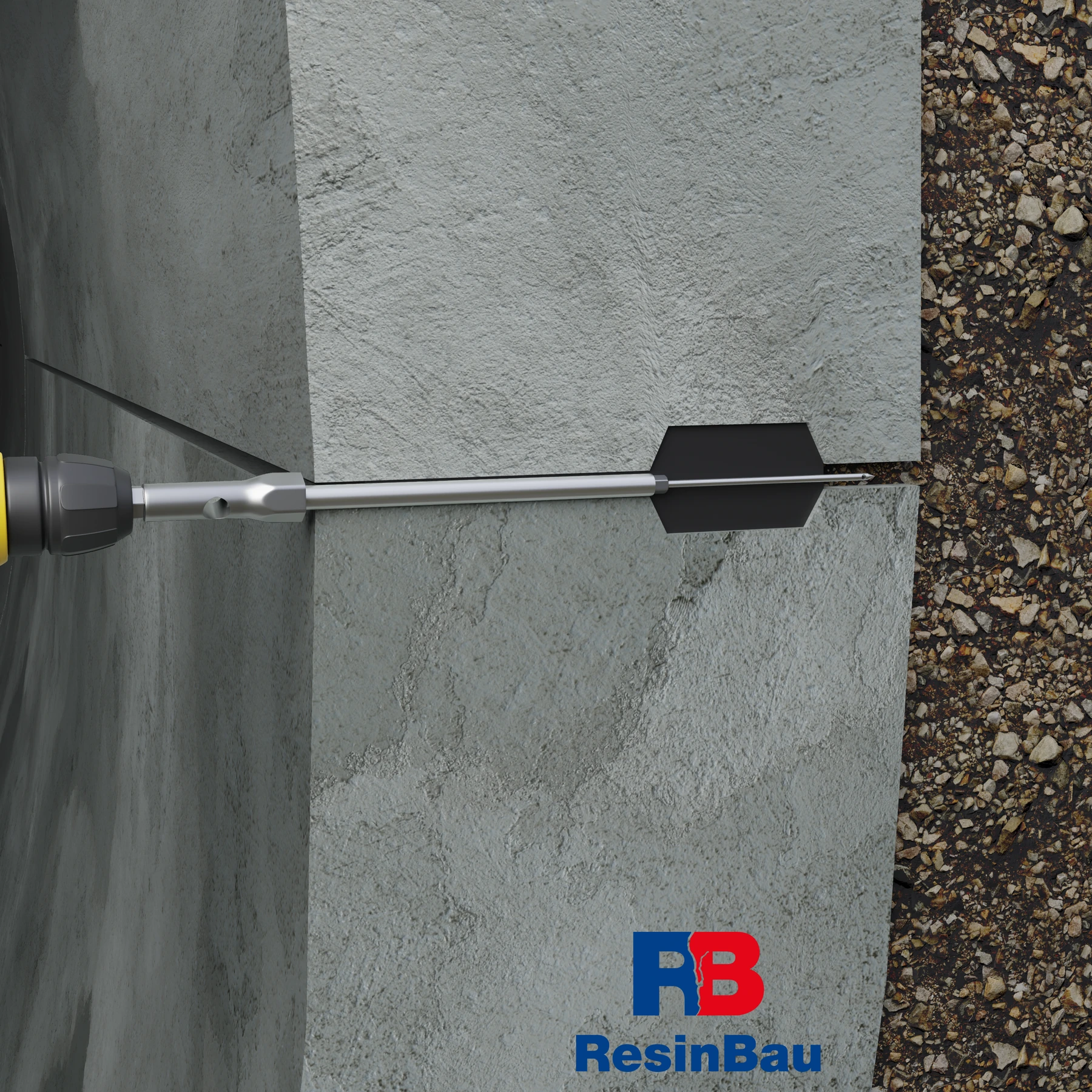

A készlet a furatba került; a tű vége eléri a csatlakozási zónát, a szerszám pedig a rögzítésre szolgál.

05 · A készlet összeszerelése

Rögzítse a készletet az előkészített furatban

A modell útmutatója szerint vezesse be és rögzítse a készletet, megtartva a tűvég tervezett helyzetét. A szerszám megkönnyíti a szerelést, de nem helyettesíti a cél elérésének ellenőrzését.

Anyagbeadás előtt ellenőrizze a stabilitást, a csatlakozást és az injektálóanyag vezethetőségét. Ne kezdje el a szivattyúzást, ha kétséges, hogy a tűvég a célzónában van-e.

  • Igazolja a helyzetet és a stabilitást.
  • Ellenőrizze a csatlakozás tömítettségét.

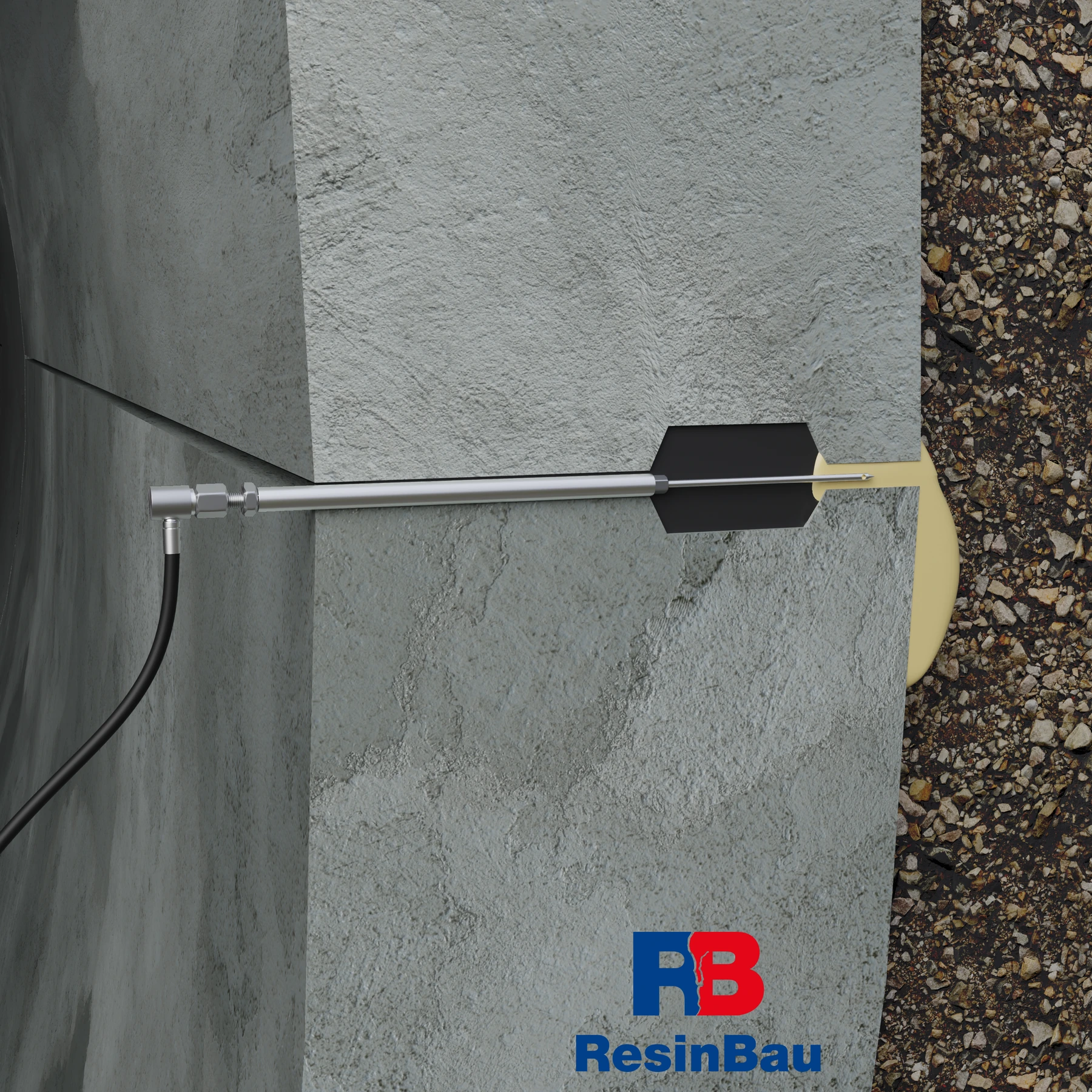

A szivattyú vezetéke a készlethez csatlakozik; a sárga injektálóanyag a csatlakozás melletti tömítetlen zónába jut.

06 · Beadagolás és megfigyelés

Adagolja az anyagot a tömítés melletti zónába

Az anyagot a vízhez, a mozgáshoz, a geometriához és a csatlakozásban való megtartás lehetőségéhez igazítsa. Erős beáramlásnál a tényleges tömítés előtt külön áramláskorlátozó lépésre lehet szükség.

A próba során figyelje a nyomást, az anyagfelvételt és a környező kifolyásokat. Az ábrán látható kitöltést ne azonosítsa a tényleges csatlakozás igazolt kitöltésével. A bélés mögötti ellenőrizetlen anyagvándorlás értékelést és korrekciót igényel.

  • Ellenőrizze az anyagot a célzónában.
  • Reagáljon a szokatlan anyagfelvételre vagy kifolyásra.
Anyagok alagutakhoz →Nyomás és megfigyelés →

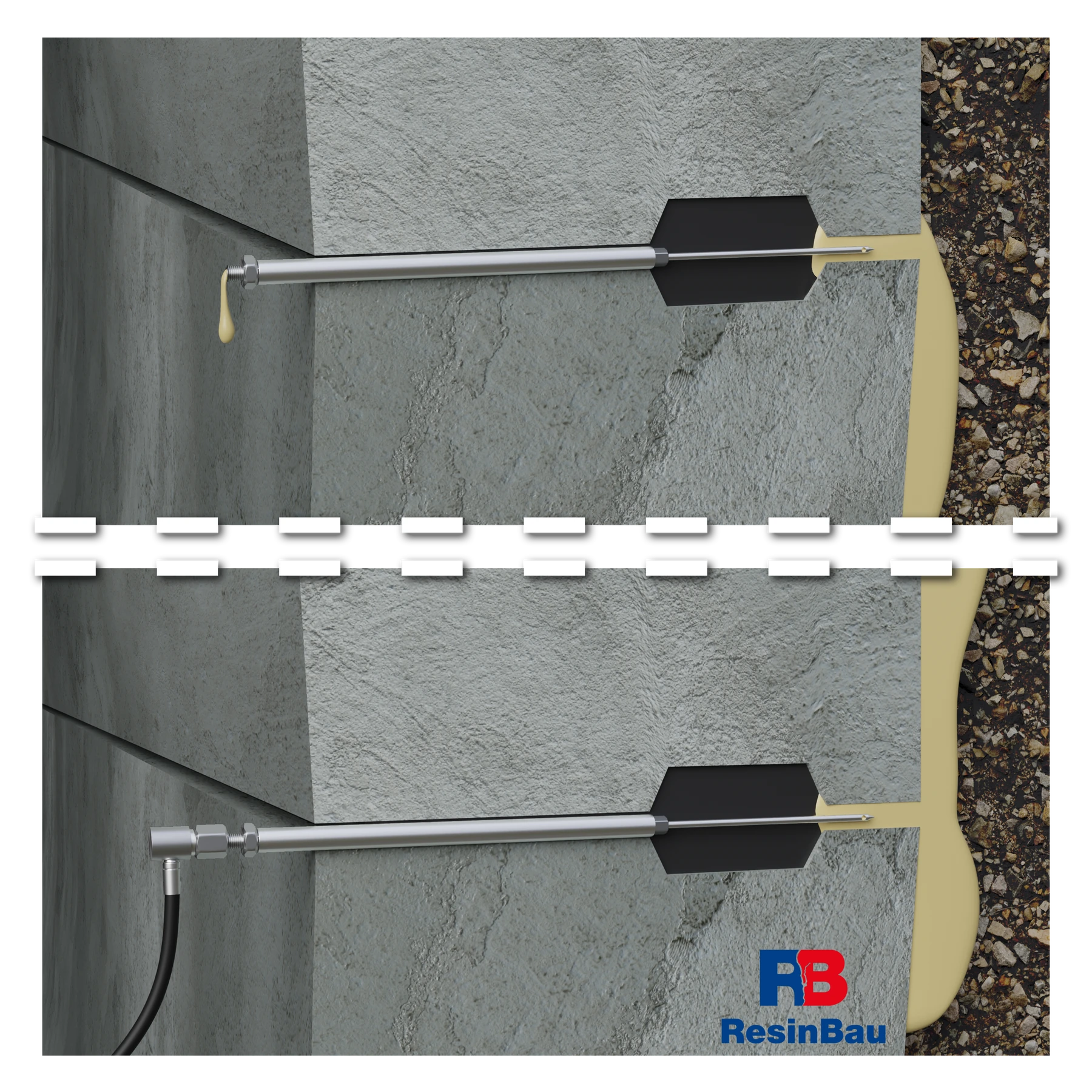

Két beadagolási pont a csatlakozásban. A következő pontnál megjelenő anyag a pontok közötti összeköttetést mutatja.

07 · Beadagolás és átvétel

Figyelje a további pontokat és zárja le a munkát

Az anyag következő tűhöz való átjutása a zónán belüli eloszlás megfigyelése. A folytatást a próbára és a szakasz viselkedésére alapozza, ne kizárólag az első csepp megjelenésére. Rögzítse a mennyiséget, a nyomást és a kifolyási helyeket.

A bemutatott részletnél a tű a szerkezetben marad. A csatlakozás lezárását és az átvételt a rendszer és a javítási terv szerint végezze. Befejezés után értékelje a vízzáróságot és a csatlakozás viselkedését; az anyag pontok közötti kapcsolata önmagában nem helyettesíti ezt az ellenőrzést.

  • Őrizze meg az egyes pontok dokumentációját.
  • Befejezés után ellenőrizze a vízzáróságot.
Adagolórendszer tisztítása →

Jelölje meg a helyet, mielőtt megnevezi a módszert

Rendelje a megfigyeléseket az alagútgyűrűhöz vagy -szakaszhoz és a kerületen elfoglalt helyhez. Különítse el a csatlakozási szivárgást, a szegmensrepedést, az üreget, az átvezetést és a bélés mögötti feltételezett üreget. Minden zónánál rögzítse a vízviszonyokat, a korábbi beavatkozásokat és a javítás hozzáférhetőségét.

Az alagút alsó részében helyi víz és az oldalakról, valamint a boltozatról lefolyó víz egyaránt összegyűlik. A fenéknél lévő nedves pont nem feltétlenül az eredeti tömítetlenség helye. Vesse össze a megfigyeléseket a csatlakozás mentén és a szomszédos gyűrűknél, a felület megtisztítása után is.

Három zóna három feladatot jelent

A szegmensek csatlakozásában

A cél a csatlakozás melletti feltárt tér tömítése a kapcsolat funkciójának megőrzésével. A tűvel vagy furattal biztosított hozzáférést a tényleges keresztmetszethez, a tömítés helyéhez és a megengedett beavatkozáshoz kell igazítani.

Magában a szegmensben

A repedés, a sérült él és az üreg nem ugyanaz a hiba. Határozza meg, hogy rugalmas tömítésre, üregkitöltésre vagy erőátvivő javításra van-e szükség. Az utóbbit a tartószerkezeti terv határozza meg.

A bélés mögött

Az anyag kitöltetlen térbe vagy talajba kerülhet. Ez a csatlakozás helyi tömítésétől eltérő felmérési, elmozdulás-ellenőrzési és mennyiségszámítási feladatot jelent.

Hozzáférés későbbi javításhoz

A rétegek lezárása előtt tartós beadagolási és ellenőrzési pontok tervezhetők. Jelenlétük technológiai hozzáférést biztosít; önmagában nem igazolja a bélés megtámasztását vagy vízzáróságát.

A tű a tervezett hozzáférés része

A metszet a szegmenscsatlakozás zónájába történő beadagolást mutatja. A tű geometriáját, mélységét és végének helyét a csatlakozás dokumentációjához kell kötni. A tűt ne tekintse a tömítés véletlenszerű átszúrására szolgáló eszköznek. A rés tisztítása és a pontok átjárhatósága segít megkülönböztetni a vizet az odaérkező anyagtól.

Válasszon rövid referenciaszakaszt. Egy pont beadagolásra, a továbbiak ellenőrzött megfigyelésre és folytatólagos injektálásra szolgálnak. Tervezze meg lezárásukat a nyomás alatt álló rendszer szétkapcsolása nélkül. A kifolyáskorlátozást igénylő zónákhoz olyan lezárást válasszon, amely lehetővé teszi a megfigyelést és nem akadályozza a csatlakozás mozgását.

A csatlakozás összeköttetésben állhat a bélés mögötti térrel

Az anyag megjelenése a szomszédos pontban az áramlási út összeköttetését igazolja. Ha a mennyiség előrehaladás nélkül nő, az anyag távoli szakaszon folyik ki, vagy a víz talajszemcséket hord, értékelje újra a beavatkozási zónát. Lehetséges az összeköttetés a csatlakozáson kívüli térrel. A homok hiánya a tű keskeny csatornájában nem zárja ki ezt a kapcsolatot.

A bélés mögötti injektálásra való áttérés megváltoztatja a feladatot. Fel kell mérni a rendelkezésre álló teret, a nyomáskorlátokat, a lehetséges elfolyási útvonalakat és a szerkezet reakciójának mérési módját. Nem elegendő a meglévő eljárás anyagkorlátjának növelése.

Kapcsolja össze a tisztítást, a reakciót és a megfigyelést

A csatlakozási zóna szennyeződései gyengíthetik a tapadást és elfedhetik a kifolyás útját. Előkészítés után végezzen reakcióidő-próbát a munkavégzés hőmérsékletén. Az időt az út hosszához, a vízáramláshoz és az anyag helyben tartásának lehetőségéhez igazítsa. Intenzív beáramlásnál a vízmegállító lépésnek meg kell teremtenie a kiválasztott fő tömítés feltételeit.

Fokozatosan adagoljon, rögzítve a nyomást, a mennyiséget, az időt és az átjutások sorrendjét. Az ellenőrzött utóinjektálás a hozzáférhető zóna kiegészítését jelenti a feldolgozási időablakban; nem a magas nyomás szinonimája. Szellőző területen a felületképzés kiválasztásakor figyelembe kell venni a kiszáradásra érzékeny anyagok védelmét.

A bélés alatti üreg elmozdulás-ellenőrzést igényel

Ha a cél a megtámasztás kitöltése vagy stabilizálása, a terv határozza meg az anyagot, a munkafázisokat és a bélés ellenőrzésének módját. A duzzadó gyanta a szivattyúzás befejezése után is hathat a szerkezetre. A szintezési eredményeket az anyagfelvétellel és az anyag átjutásaival együtt kell értékelni.

Nem tervezett emelkedés, hirtelen nyomásnövekedés vagy a várt összeköttetés hiánya esetén le kell állni és újra kell értékelni a szakaszt. Ismerje meg a stabilizálás, a kitöltés és az emelés közötti különbséget. A vezeték vagy a pakker paramétere nem a bélés megengedett nyomása.

A szakaszt üzemi körülményei között vegye át

Tervezzen munkavégzési időablakot az előkészítésre, reakcióra, tisztításra és ellenőrzésre elegendő idővel. A szakasz dokumentációjában rögzítse a célzónát, a pontokat, a receptúrát, a felhasználást és a nem tervezett kifolyások helyét. Egy szakasz eredményét ne vetítse ki a változó körülményű teljes bélésre.

A tömítés átvétele a szomszédos vízutakra és a szakaszok csatlakozásaira is kiterjed. A stabilizálás átvétele a megtámasztás és az elmozdulások előírt méréseit is magában foglalja. A vízviszonyok megváltozása utáni ellenőrzés lehetővé teszi a munkák alatt nem aktív helyek értékelését.

RESINBAU KIVÁLASZTÁS

Az anyagot a körülmények határozzák meg

ResinBau AcrylGel + Polymer →

Feltárt csatlakozások rugalmas tömítéséhez; válassza meg a reakcióidőt és a kiszáradás elleni védelem részletét.

HydroGum →

A reakcióhoz szükséges vizet tartalmazó zónákhoz és csatlakozások tömítéséhez; ellenőrizze az anyag útját és a duzzadás korlátozásának feltételeit.

WaterStopper →

Erős beáramlást megfékező lépés, amely lehetővé teszi a további ellenőrzött javítást.

CrackFlex →

Repedések vagy kiválasztott csatlakozások rugalmas tömítése, ha a vízáramlás lehetővé teszi az anyag zónában tartását.

GeoPolymer.350 →

Tervezett üregkitöltéshez és stabilizáláshoz. A kiválasztáshoz ellenőrizni kell a térfogat-növekedés bélésre gyakorolt hatását; mozgó csatlakozásban nem helyettesít rugalmas anyagot.

InjectGrout →

Megfelelő üregek ásványi kitöltése, vízzel telt üregekben is. A TDS áramlásmentességet ír elő injektálás közben és utána 12 órán át; a feltételeket az elem hőmérsékletéhez kell viszonyítani.

Számítsa ki, amit ismer

KALKULÁTORAdag előkészítése →

A terméket és a változatot a szakasz jóváhagyott technológiájához igazítsa.

KALKULÁTORAnyagmérleg →

Rögzítse az egyes zónák és receptúrák mennyiségeit; az átszámítás nem határozza meg a bélés mögötti kiterjedést.

Következő lépés

OLVASSON TOVÁBBA csatlakozás mozgásának megőrzése →

Az anyag megtámasztása és a felületképzés a tömítés része.

OLVASSON TOVÁBBGát a szerkezet mögött →

Ha a felmérés talaj felőli beáramlást jelez.

OLVASSON TOVÁBBAdagolóágak és fejek →

A rendszert az anyag előkészítéséhez és reakcióidejéhez igazítsa.

Egyeztesse projektje körülményeit

Készítse elő a keresztmetszetet, a víz és a mozgás leírását, valamint az eddigi próbák eredményeit. A ResinBau segít az anyag és a kivitelezési technológia kiválasztásában.
