Tunely: utesňovanie spojov a kontrola sekcií

Voda sa môže pohybovať pozdĺž spoja a prejaviť sa ďaleko od netesnosti. Opravu rozdeľte podľa oblasti pôsobenia: v spoji, v segmente alebo za ostením.

Prieskum Priebeh a varianty Výber a ďalší krok

SLEDUJTE TECHNOLÓGIU

Spojenie segmentov: prístup ihlou a kontrola injektáže

Najprv si pozrite cieľ v úplnom reze, potom prejdite vŕtaním, zostavením a osadením zostavy, podávaním a pozorovaním jednotlivých bodov. Sekvencia sa týka zobrazeného spojenia segmentov; ostatné oblasti ostenia vyžadujú samostatný prieskum.

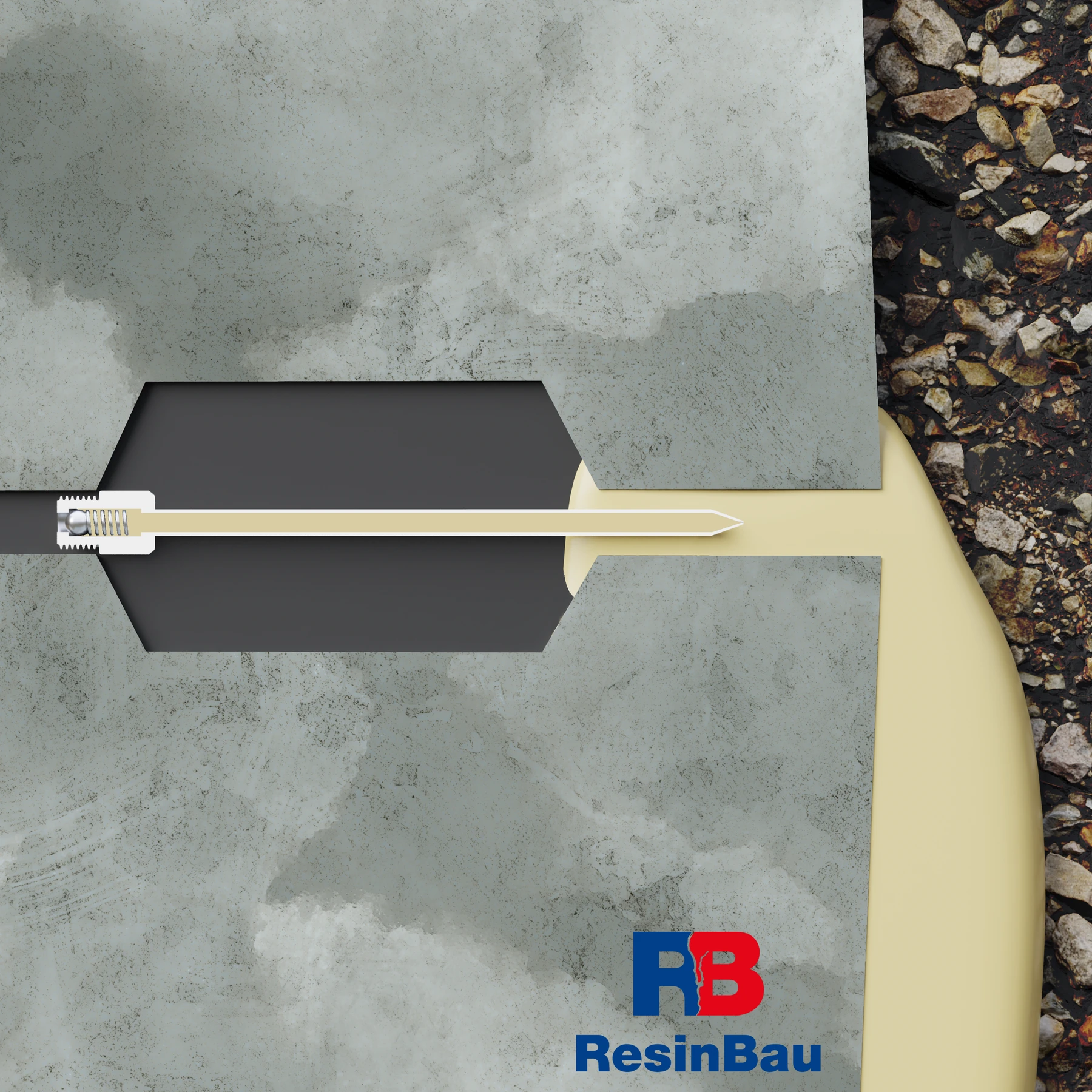

Rez spojením segmentov: čierny profil označuje oblasť tesnenia, žltá farba injektážny materiál pri spojení a tenký prvok ihlu privádzajúcu materiál.

01 · Cieľ a geometria

Preskúmajte oblasť utesnenia spojenia

Cieľom zobrazeného detailu je priviesť materiál do netesnej oblasti pri spojení segmentov. Schéma ukazuje cieľovú cestu materiálu a ponechanú ihlu; ďalšie panely vysvetľujú prípravu a vyhotovenie.

Preskúmajte skutočnú geometriu spoja, polohu tesnenia a vodné podmienky. Je to jeden tunelový detail. Oprava trhliny segmentu, vyplnenie dutiny za ostením a stabilizácia zeminy majú iné ciele a vyžadujú samostatný prístup a výber materiálu.

Odlíšte spoj od trhliny a dutiny za ostením.
Pred vŕtaním určite polohu tesnenia.

Výber materiálu a oblasti tunela →

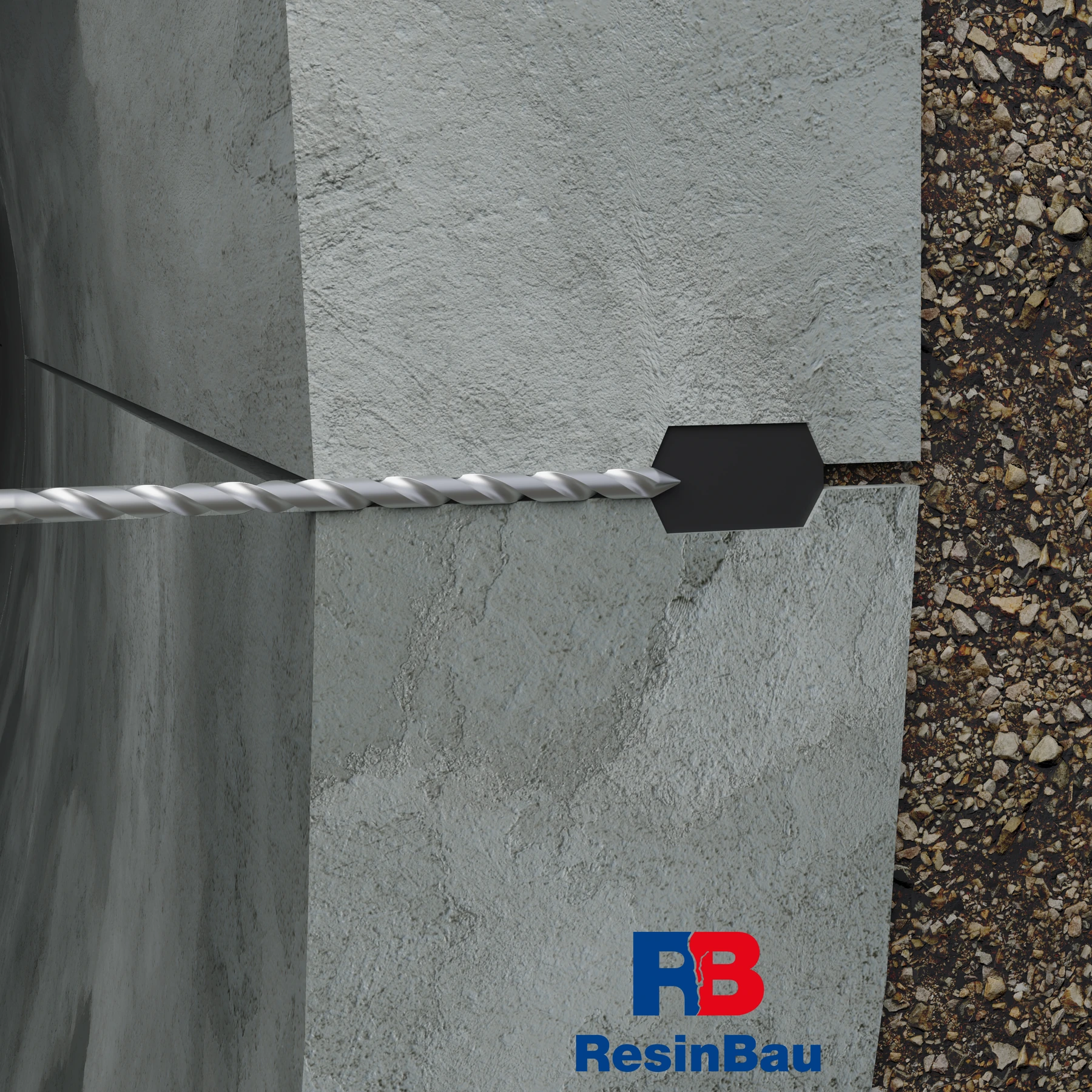

Vrták vedený z vnútornej strany konštrukcie dosahuje oblasť spojenia pri čiernom profile tesnenia.

02 · Príprava prístupu

Vytvorte prístup do preskúmanej oblasti

Otvor naplánujte na základe detailu segmentov a tesnenia. Zobrazená cesta je schémou prístupu do konkrétnej oblasti, nie povolením ľubovoľného prevŕtania tesnenia, výstuže alebo celého ostenia.

Kontrolujte smer a hĺbku. Ukončenie otvoru pred cieľom aj jeho vedenie mimo zamýšľanej oblasti môžu viesť k úplne inému šíreniu materiálu. Prípravu otvoru prispôsobte vybranej ihle a materiálu.

Skontrolujte dokumentáciu spojenia.
Potvrďte hĺbku a priechodnosť.

Technologická skúška →

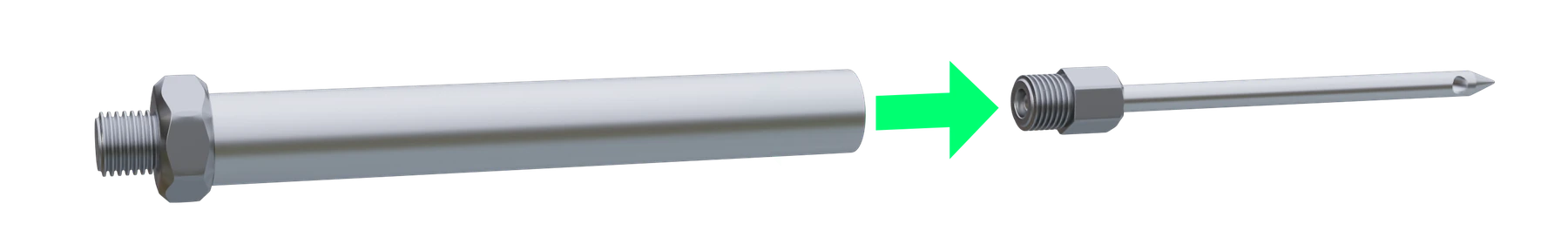

Dva prvky zostavy pred spojením: rúrka a tenká ihla. Zelená šípka označuje smer zostavenia.

03 · Montáž zostavy

Spojte ihlu s injektážnou rúrkou

Vyberte kompatibilnú zostavu ihly a rúrky, aby koncovka po osadení podávala materiál na plánované miesto. Spôsob spojenia overte pre konkrétny model.

Pred montážou posúďte stav prvkov a priechodnosť cesty podávania. Dĺžka zostavy vyplýva z prierezu spojenia; samotná podobnosť prvkov s výkresom nepotvrdzuje ich zameniteľnosť.

Skontrolujte kompatibilitu prvkov.
Nemontujte poškodenú alebo nepriechodnú ihlu.

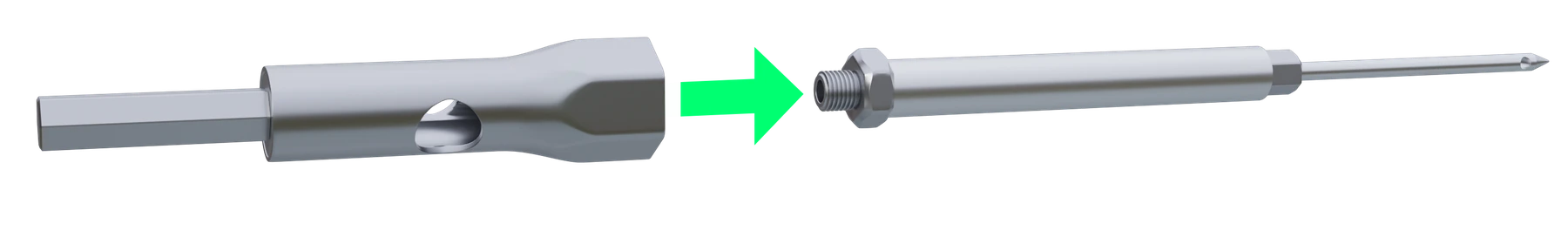

Hlavica a zostavená ihla s rúrkou; šípka ukazuje ich spolupôsobenie počas montáže.

04 · Montáž zostavy

Pripravte správnu montážnu hlavicu

Zobrazený variant vyžaduje hlavicu prispôsobenú zostave. Má preniesť montážny pohyb podľa návodu a umožniť kontrolované osadenie.

Silu doťahovania nevyberajte podľa vzhľadu ilustrácie. Spôsob montáže závisí od konkrétneho príslušenstva a pripraveného otvoru.

Použite kompatibilnú hlavicu.
Overte možnosť kontroly hĺbky osadenia.

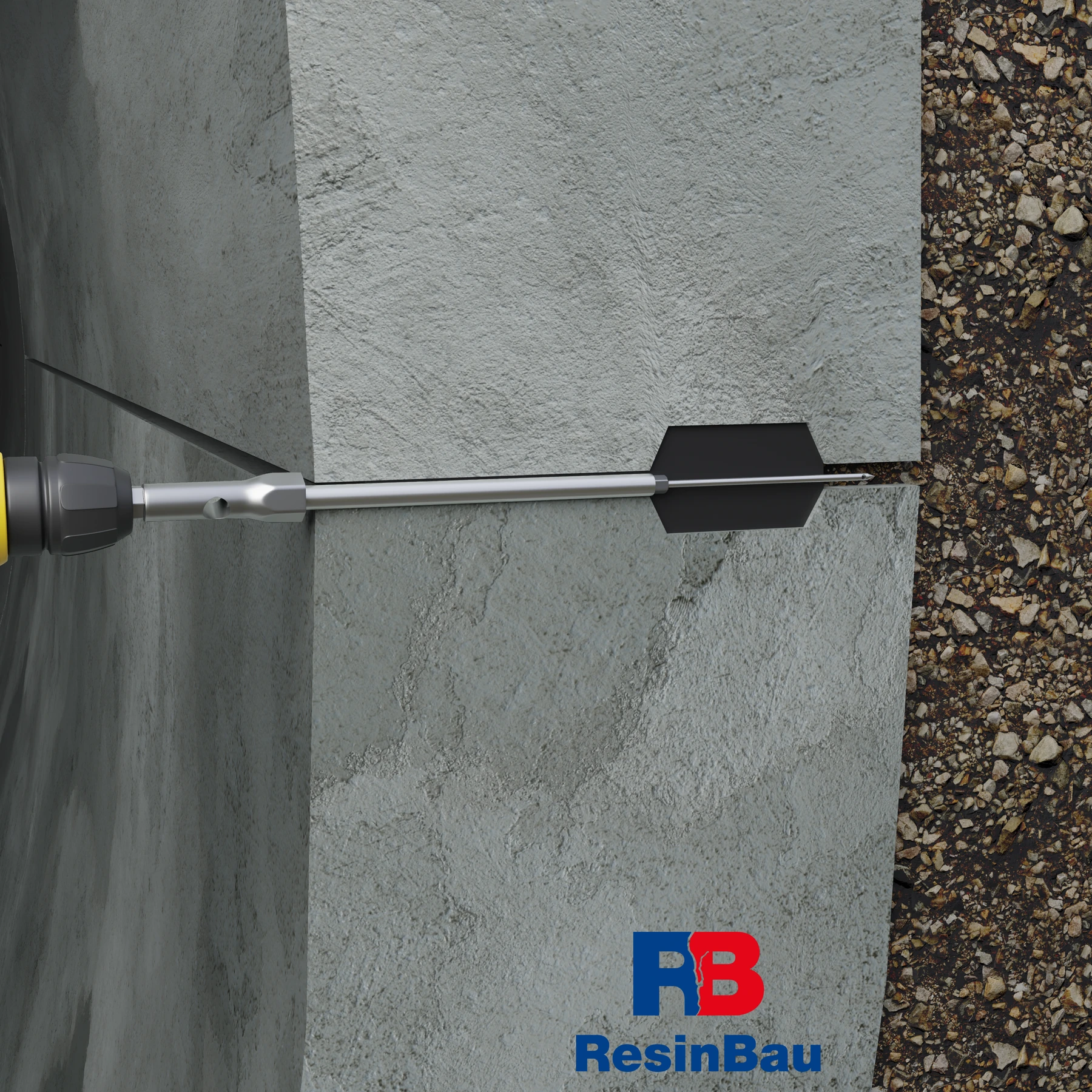

Zostava je zavedená do otvoru; koniec ihly dosahuje oblasť spojenia a nástroj slúži na osadenie.

05 · Montáž zostavy

Osaďte zostavu do pripraveného otvoru

Zaveďte a osaďte zostavu podľa návodu modelu a zachovajte plánovanú polohu koncovky. Nástroj uľahčuje montáž, ale nenahrádza kontrolu zasiahnutia cieľa.

Pred podávaním materiálu skontrolujte stabilitu, pripojenie a možnosť vedenia injektážneho materiálu. Nezačínajte čerpať, ak vznikla pochybnosť, či je koncovka v cieľovej oblasti.

Potvrďte polohu a stabilitu.
Skontrolujte tesnosť pripojenia.

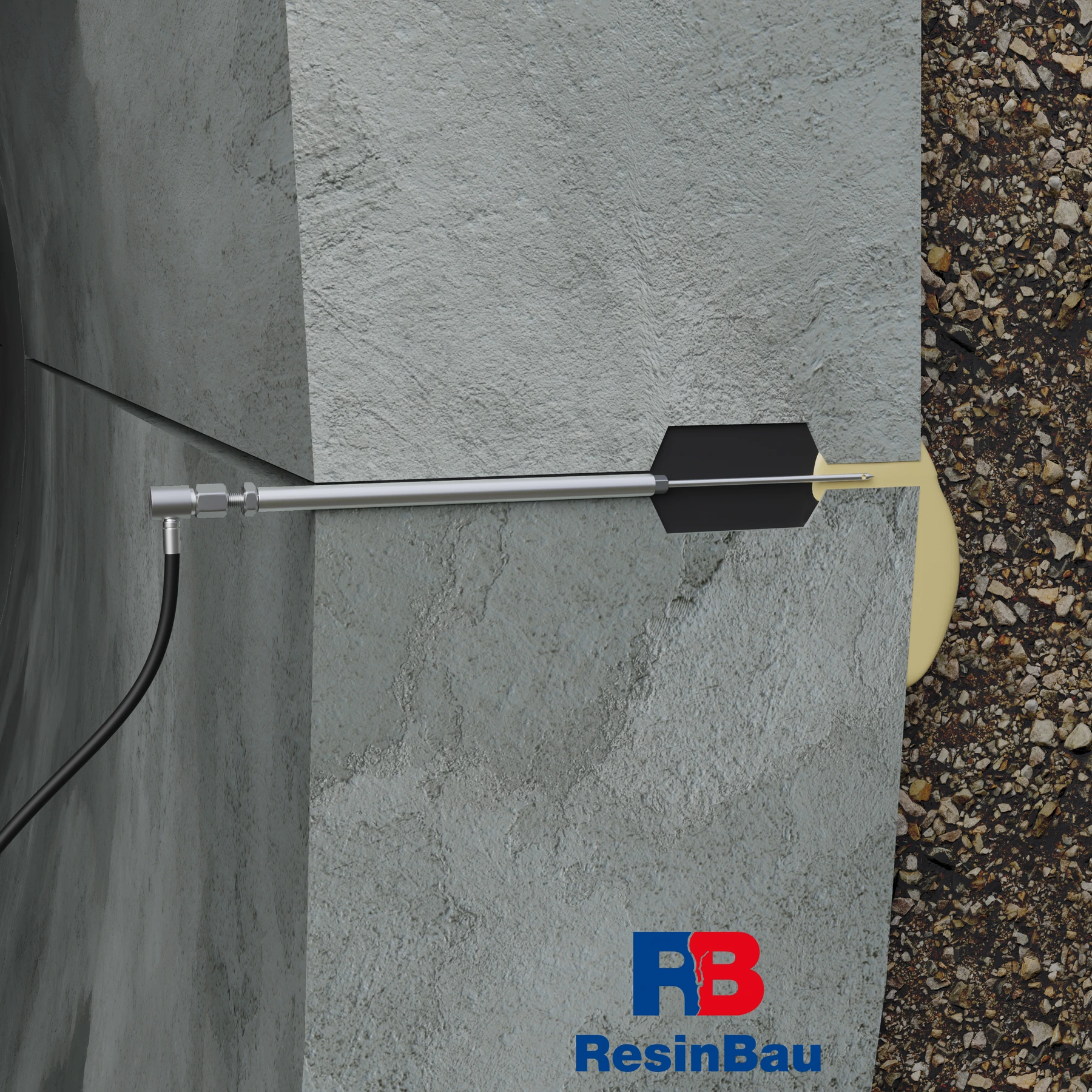

Hadica čerpadla je pripojená k zostave; žltý injektážny materiál prechádza do netesnej oblasti pri spoji.

06 · Podávanie a pozorovanie

Podávajte materiál do oblasti pri tesnení

Materiál vyberte podľa vody, pohybu, geometrie a možnosti jeho udržania v spojení. Pri silnom prítoku môže byť potrebná samostatná etapa obmedzenia prúdenia pred samotným utesnením.

Počas skúšky pozorujte tlak, odber a výtoky v okolí. Nestotožňujte vyplnenie na výkrese s preukázaným vyplnením skutočného spojenia. Nekontrolovaná migrácia za ostenie vyžaduje posúdenie a úpravu.

Kontrolujte materiál v cieľovej oblasti.
Reagujte na nezvyčajný odber alebo výtok.

Materiály pre tunely →Tlak a sledovanie →

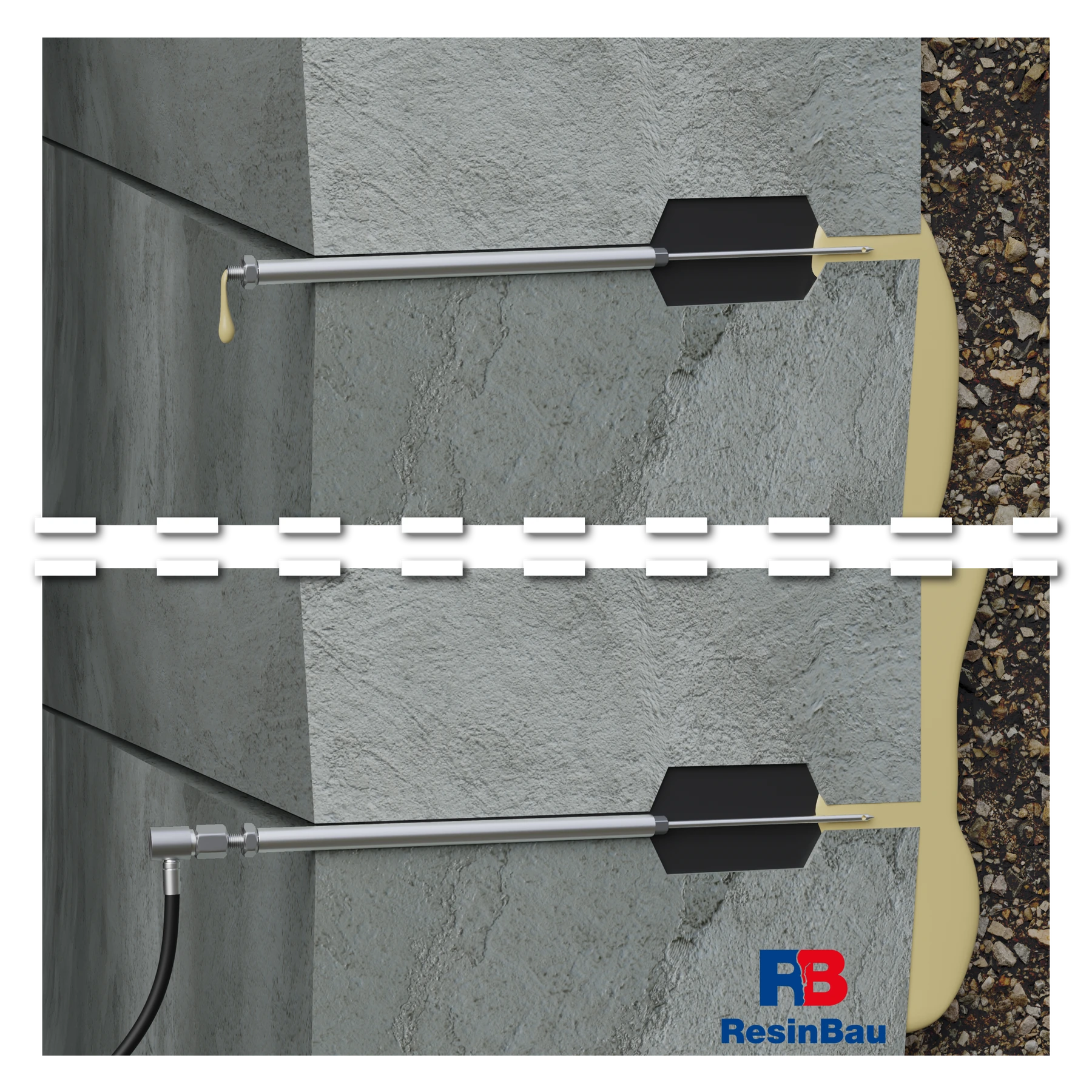

Dva podávacie body v spojení. Materiál objavujúci sa pri ďalšom bode ukazuje prepojenie medzi nimi.

07 · Podávanie a preberanie

Pozorujte ďalšie body a ukončite prácu

Prechod materiálu k ďalšej ihle je pozorovaním šírenia v oblasti. Pokračovanie založte na skúške a správaní úseku, nie výlučne na objavení sa prvej kvapky. Zaznamenávajte množstvo, tlak a miesta výtoku.

V zobrazenom detaile ihla zostáva v konštrukcii. Ukončenie pripojenia a preberanie vykonajte podľa systému a projektu opravy. Po ukončení posúďte tesnosť a správanie spoja; samotný kontakt materiálu medzi bodmi nenahrádza túto kontrolu.

Zachovajte dokumentáciu jednotlivých bodov.
Po ukončení skontrolujte tesnosť.

Čistenie systému podávania →

Pred pomenovaním metódy označte polohu

Pozorovania priraďte k prstencu alebo úseku tunela a polohe na obvode. Rozlišujte výtok zo spoja, trhlinu segmentu, kavernu, prestup a podozrenie na dutinu za ostením. Pre každú oblasť zaznamenajte vodné podmienky, predchádzajúce zásahy a prístup na opravu.

V dolnej časti tunela sa hromadí miestna voda aj voda stekajúca z bokov a klenby. Mokré miesto pri dne nemusí byť pôvodným miestom netesnosti. Porovnajte pozorovania pozdĺž spoja a na susedných prstencoch aj po vyčistení povrchu.

Tri oblasti znamenajú tri úlohy

V spoji segmentov

Cieľom je utesniť preskúmaný priestor pri spojení so zachovaním jeho funkcie. Prístup ihlou alebo vrtom sa vyberá podľa skutočného prierezu, polohy tesnenia a prípustného zásahu.

V samotnom segmente

Trhlina, poškodený okraj a kaverna nie sú tou istou chybou. Určite, či je potrebné pružné utesnenie, vyplnenie dutiny alebo oprava prenášajúca sily. Poslednú možnosť určuje statický projekt.

Za ostením

Materiál môže dosiahnuť nevyplnený priestor alebo zeminu. Znamená to iný rozsah prieskumu, kontroly posunov a bilancie než miestne utesnenie spoja.

Prístup k budúcej oprave

Pred uzavretím vrstiev možno navrhnúť trvalé podávacie a kontrolné body. Ich prítomnosť zabezpečuje technologický prístup; sama osebe nepotvrdzuje podopretie ani tesnosť ostenia.

Ihla je súčasťou plánovaného prístupu

Rez zobrazuje podávanie do oblasti spojenia segmentov. Geometriu ihly, hĺbku a polohu koncovky treba prepojiť s dokumentáciou spoja. Ihlu nepovažujte za nástroj na náhodné prepichovanie tesnenia. Vyčistenie škáry a priechodnosť bodov umožňujú rozlíšiť vodu od prichádzajúceho materiálu.

Vyberte krátky referenčný úsek. Jeden bod slúži na podávanie a ďalšie na kontrolované pozorovanie a ďalšiu injektáž. Naplánujte spôsob ich uzatvárania bez rozpojenia systému pod tlakom. Pre oblasti vyžadujúce obmedzenie výtoku vyberte uzavretie, ktoré ponecháva možnosť pozorovania a neblokuje pohyb spojenia.

Spoj môže byť prepojený s priestorom za ostením

Objavenie sa materiálu v susednom bode potvrdzuje prepojenie cesty prúdenia. Ak množstvo rastie bez postupu, materiál vyteká vo vzdialenej sekcii alebo voda nesie častice zeminy, opätovne posúďte oblasť pôsobenia. Možné je prepojenie s priestorom mimo spoja. Neprítomnosť piesku v malom kanáli ihly takéto spojenie nevylučuje.

Prechod na injektáž za ostenie mení úlohu. Potrebný je prieskum dostupného priestoru, tlakových obmedzení, možných ciest odtoku a spôsobu merania reakcie konštrukcie. Nestačí zvýšiť limit materiálu v doterajšom postupe.

Spojte čistenie, reakciu a pozorovanie

Nečistoty v oblasti spoja môžu oslabiť priľnavosť a zakryť cestu výtoku. Po príprave vykonajte skúšku reakčného času pri teplote prác. Prispôsobte ho dĺžke cesty, prúdeniu vody a možnosti udržania materiálu. Pri intenzívnom prítoku má zastavovacia etapa vytvoriť podmienky pre zvolené hlavné utesnenie.

Podávajte postupne a zaznamenávajte tlak, množstvo, čas a poradie prechodov. Kontrolovaná dodatočná injektáž znamená doplnenie dostupnej oblasti v pracovnom okne; nie je synonymom vysokého tlaku. Vo vetranej oblasti má výber povrchovej úpravy zohľadniť ochranu materiálov citlivých na vysychanie.

Dutina pod ostením vyžaduje kontrolu posunov

Ak je cieľom vyplnenie alebo stabilizácia podopretia, projekt určuje materiál, etapy a spôsob kontroly ostenia. Expandujúca živica môže pôsobiť na konštrukciu aj po ukončení čerpania. Nivelačné údaje treba porovnávať s odberom a prechodmi materiálu.

Neplánované zdvíhanie, prudký nárast tlaku alebo chýbajúce očakávané prepojenie vyžadujú zastavenie a opätovné posúdenie sekcie. Pozrite si rozdiel medzi stabilizáciou, vypĺňaním a zdvíhaním. Parameter hadice alebo pakra nie je prípustným tlakom pre ostenie.

Sekciu preberajte v jej pracovných podmienkach

Naplánujte pracovné okno s časom na prípravu, reakciu, čistenie a kontrolu. Do dokumentácie sekcie zaznamenajte cieľovú oblasť, body, receptúru, spotrebu a miesta neplánovaných výtokov. Výsledok jedného úseku neprenášajte na celé ostenie s premenlivými podmienkami.

Preberanie utesnenia zahŕňa susedné cesty vody a spojenia sekcií. Preberanie stabilizácie zahŕňa aj požadované merania podopretia a posunov. Kontrola po zmene vodných podmienok umožňuje posúdiť miesta, ktoré počas prác neboli aktívne.
