Tunely: utěsňování spojů a kontrola úseků

Voda se může pohybovat podél spoje a objevit se daleko od netěsnosti. Opravu rozdělte podle oblasti působení: ve spoji, v segmentu nebo za ostěním.

Průzkum Postup a varianty Výběr a další krok

PROJDĚTE TECHNOLOGII

Spojení segmentů: přístup jehlou a kontrola injektáže

Nejprve si prohlédněte cíl v celém průřezu, poté projděte vrtáním, sestavením a osazením sestavy, dávkováním a pozorováním dalších bodů. Sekvence se týká znázorněného spojení segmentů; ostatní oblasti ostění vyžadují samostatný průzkum.

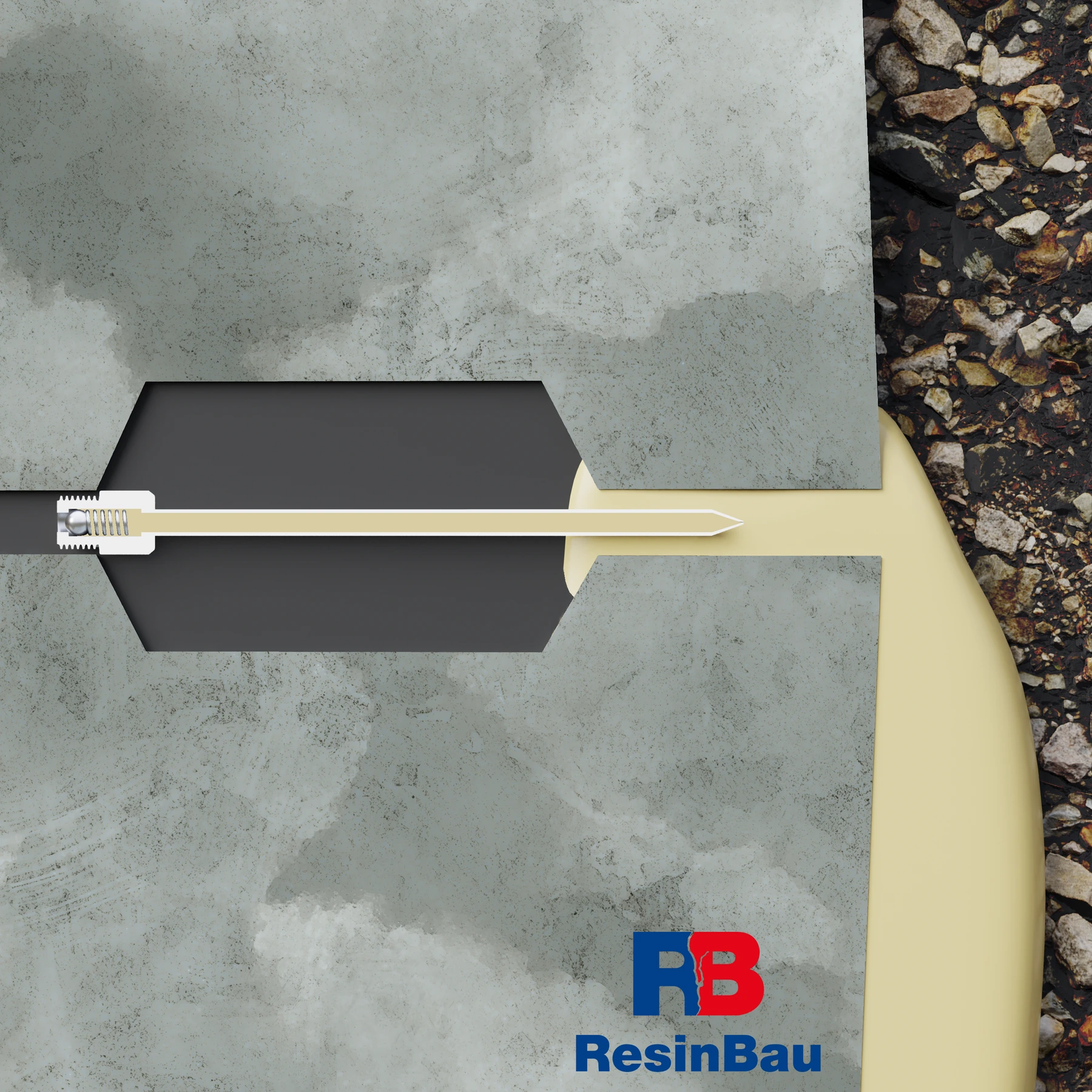

Průřez spojení segmentů: černý profil označuje oblast těsnění, žlutá barva injektážní materiál u spojení a tenký prvek jehlu přivádějící materiál.

01 · Cíl a geometrie

Prozkoumejte těsnicí oblast spojení

Cílem znázorněného detailu je dopravit materiál do netěsné oblasti u spojení segmentů. Schéma ukazuje cílovou cestu materiálu a ponechanou jehlu; další tabule vysvětlují přípravu a provedení.

Prozkoumejte skutečnou geometrii spoje, polohu těsnění a vodní podmínky. Jde o jeden tunelový detail. Oprava trhliny segmentu, vyplnění dutiny za ostěním a stabilizace zeminy mají jiné cíle a vyžadují samostatný přístup a výběr materiálu.

Rozlišujte spoj, trhlinu a dutinu za ostěním.
Před vrtáním určete polohu těsnění.

Výběr materiálu a oblasti tunelu →

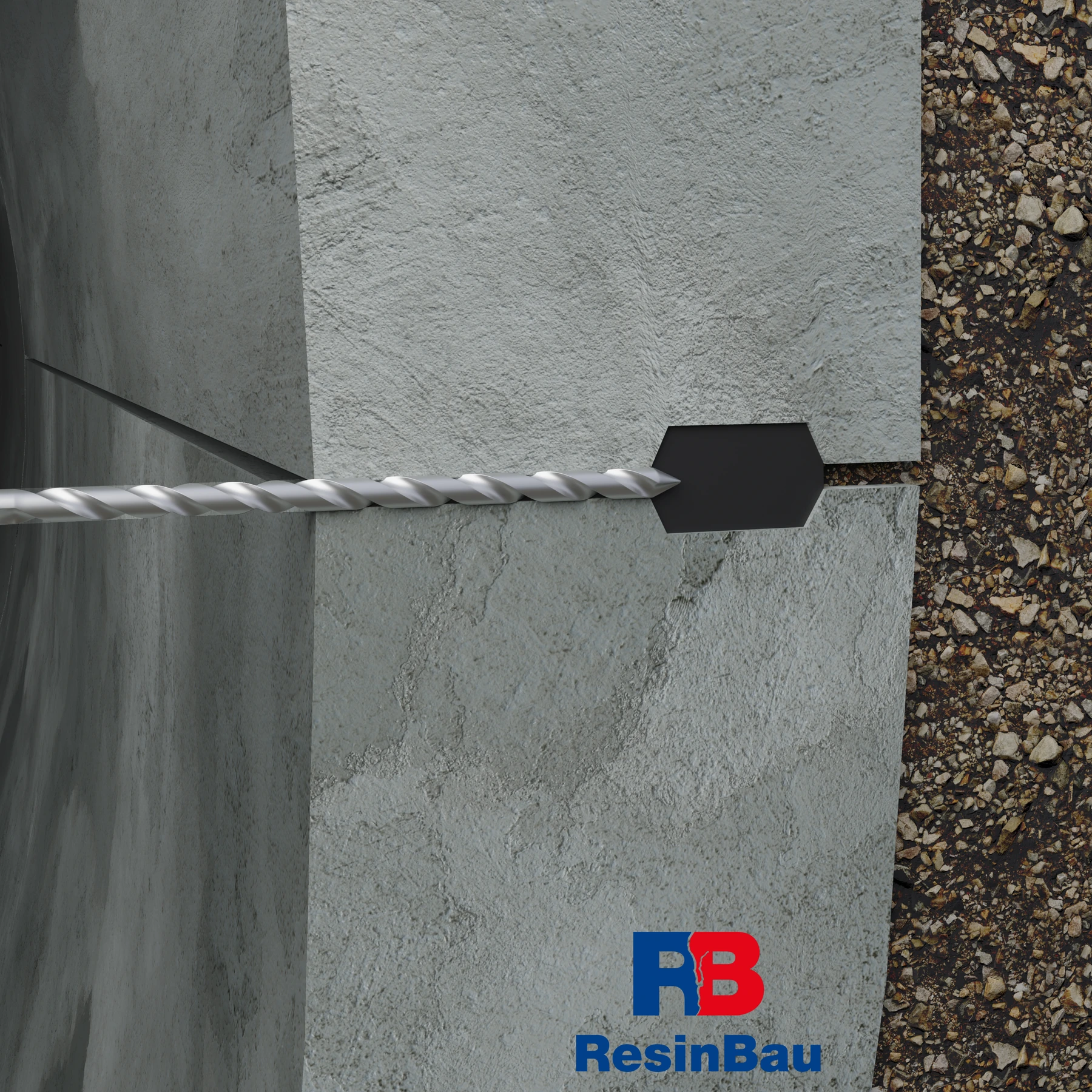

Vrták vedený z vnitřní strany konstrukce dosahuje oblasti spojení u černého profilu těsnění.

02 · Příprava přístupu

Proveďte přístup do prozkoumané oblasti

Naplánujte vrt podle detailu segmentů a těsnění. Znázorněná cesta je schématem přístupu do konkrétní oblasti, nikoli povolením libovolného provrtávání těsnění, výztuže nebo celého ostění.

Kontrolujte směr a hloubku. Ukončení vrtu před cílem i jeho provedení za zamýšlenou oblast mohou vést ke zcela jinému šíření materiálu. Přípravu vrtu přizpůsobte vybrané jehle a materiálu.

Ověřte dokumentaci spojení.
Potvrďte hloubku a průchodnost.

Technologická zkouška →

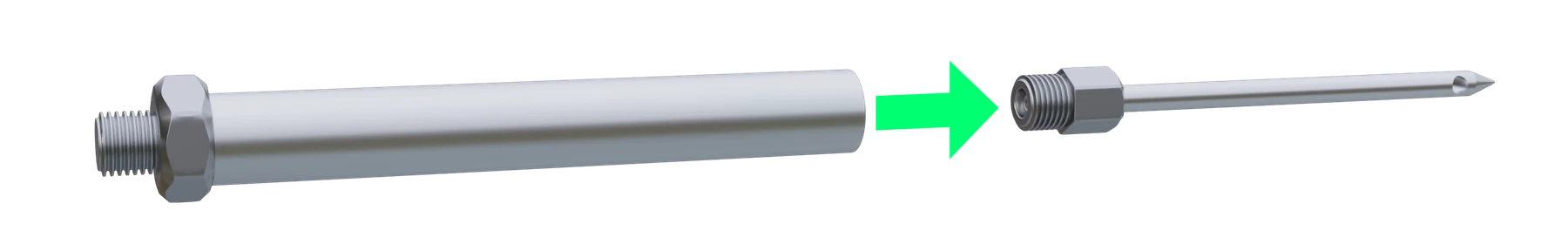

Dva prvky sestavy před spojením: trubička a tenká jehla. Zelená šipka ukazuje směr sestavení.

03 · Montáž sestavy

Spojte jehlu s injektážní trubičkou

Vyberte kompatibilní sestavu jehly a trubičky, aby po osazení koncovka dávkovala materiál na plánované místo. Způsob spojení ověřte pro konkrétní model.

Před montáží posuďte stav prvků a průchodnost dávkovací cesty. Délka sestavy vychází z průřezu spojení; samotná podobnost prvků s výkresem nepotvrzuje jejich zaměnitelnost.

Ověřte kompatibilitu prvků.
Nemontujte poškozenou nebo neprůchodnou jehlu.

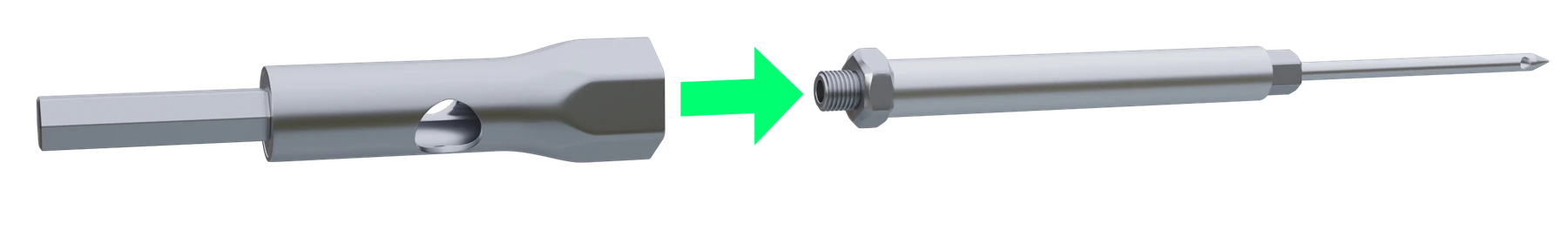

Koncovka a sestavená jehla s trubičkou; šipka ukazuje jejich spolupůsobení během montáže.

04 · Montáž sestavy

Připravte správnou montážní koncovku

Znázorněná varianta vyžaduje koncovku přizpůsobenou sestavě. Má přenést montážní pohyb podle návodu a umožnit kontrolované osazení.

Nevolte utahovací sílu podle vzhledu ilustrace. Způsob montáže závisí na konkrétním příslušenství a připraveném vrtu.

Použijte kompatibilní koncovku.
Ověřte možnost kontroly hloubky osazení.

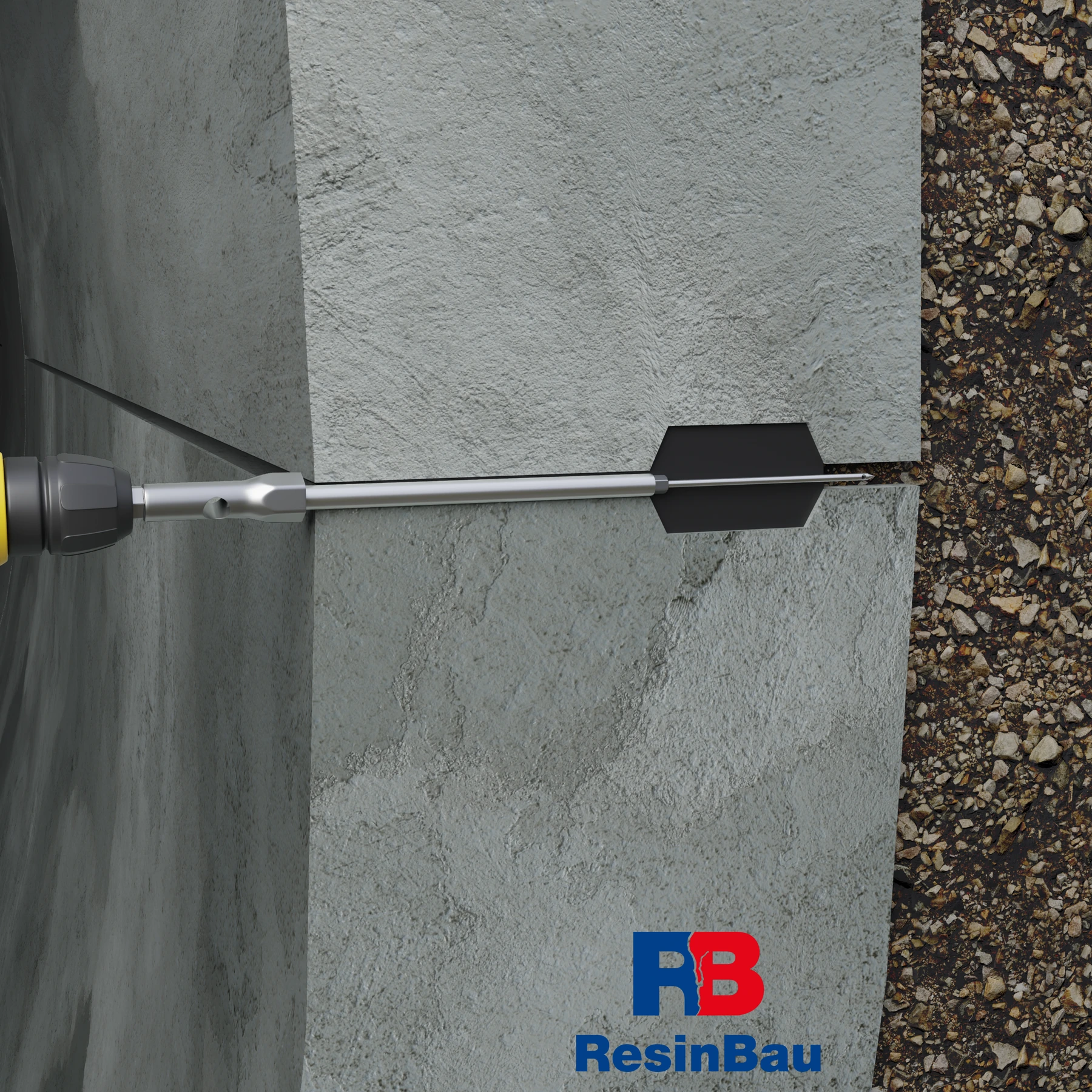

Sestava je vložena do vrtu; konec jehly dosahuje oblasti spojení a nástroj slouží k osazení.

05 · Montáž sestavy

Osaďte sestavu do připraveného vrtu

Vložte a osaďte sestavu podle návodu modelu při zachování plánované polohy konce. Nástroj usnadňuje montáž, ale nenahrazuje kontrolu zasažení cíle.

Před dávkováním materiálu zkontrolujte stabilitu, připojení a možnost vedení injektážního materiálu. Nezačínejte čerpat, pokud vznikla pochybnost, zda je konec v cílové oblasti.

Potvrďte polohu a stabilitu.
Ověřte těsnost připojení.

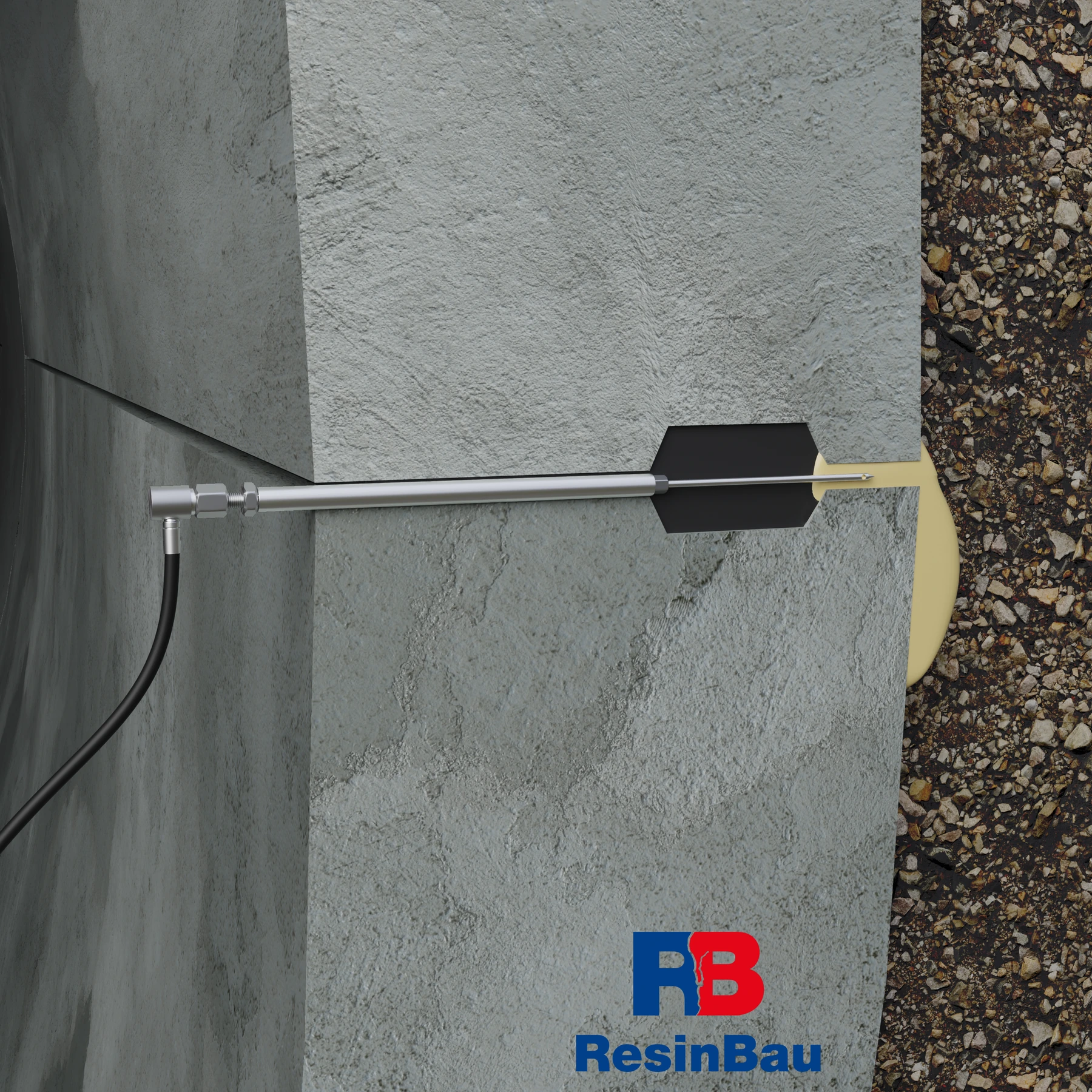

Hadice čerpadla je připojena k sestavě; žlutý injektážní materiál prochází do netěsné oblasti u spoje.

06 · Dávkování a pozorování

Dávkujte materiál do oblasti u těsnění

Materiál vyberte podle vody, pohybu, geometrie a možností jeho udržení ve spojení. Při silném přítoku může být před vlastním utěsněním nutná samostatná fáze omezení proudění.

Během zkoušky sledujte tlak, odběr a okolní výtoky. Nezaměňujte vyplnění znázorněné ve výkresu za prokázané vyplnění skutečného spojení. Nekontrolovaná migrace za ostění vyžaduje posouzení a úpravu.

Kontrolujte materiál v cílové oblasti.
Reagujte na neobvyklý odběr nebo výtok.

Materiály pro tunely →Tlak a sledování →

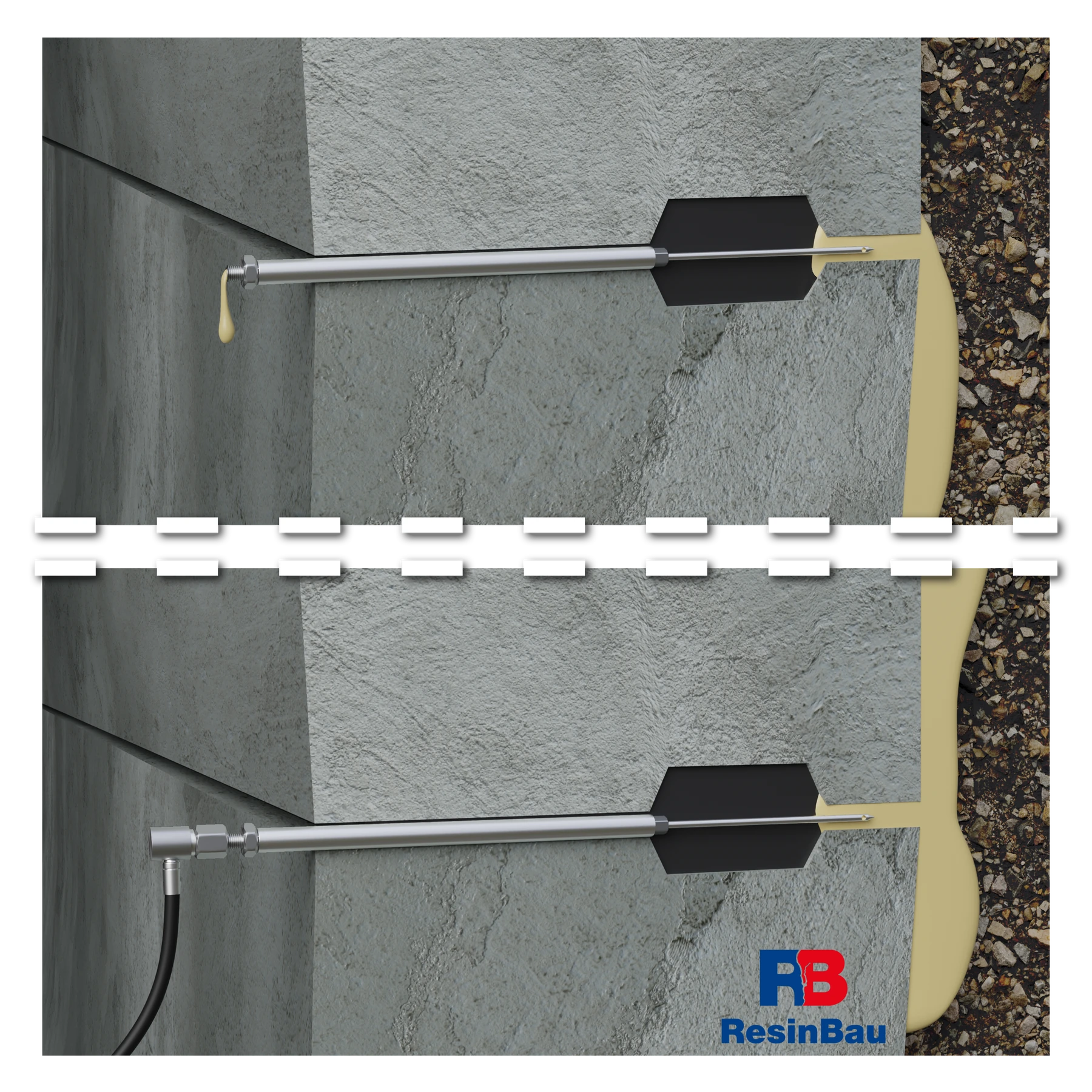

Dva dávkovací body ve spojení. Materiál objevující se u dalšího bodu ukazuje propojení mezi nimi.

07 · Dávkování a přejímka

Sledujte další body a dokončete práci

Průchod materiálu k další jehle je pozorováním šíření v oblasti. Pokračování založte na zkoušce a chování úseku, nikoli pouze na výskytu první kapky. Zaznamenávejte množství, tlak a místa výtoku.

Ve znázorněném detailu jehla zůstává v konstrukci. Zakončení připojení a přejímku proveďte podle systému a projektu opravy. Po dokončení posuďte těsnost a chování spoje; samotný kontakt materiálu mezi body tuto kontrolu nenahrazuje.

Uchovejte dokumentaci jednotlivých bodů.
Po dokončení ověřte těsnost.

Čištění dávkovacího systému →

Označte polohu před pojmenováním metody

Přiřaďte pozorování k prstenci nebo úseku tunelu a poloze na obvodu. Rozlišujte únik ze spoje, trhlinu segmentu, kavernu, prostup a podezření na dutinu za ostěním. Pro každou oblast zaznamenejte vodní podmínky, předchozí zásahy a přístup k opravě.

Ve spodní části tunelu se shromažďuje místní voda i voda stékající z boků a klenby. Mokré místo u dna nemusí být původním místem netěsnosti. Porovnejte pozorování podél spoje a na sousedních prstencích, také po vyčištění povrchu.

Tři oblasti znamenají tři úkoly

Ve spoji segmentů

Cílem je utěsnění prozkoumaného prostoru u spojení při zachování jeho funkce. Přístup jehlou nebo vrtem se vybírá podle skutečného průřezu, polohy těsnění a přípustného zásahu.

V samotném segmentu

Trhlina, poškozená hrana a kaverna nejsou stejným defektem. Určete, zda je potřebné pružné utěsnění, vyplnění dutiny nebo oprava přenášející síly. Poslední možnost stanoví konstrukční projekt.

Za ostěním

Materiál může směřovat do nevyplněného prostoru nebo zeminy. To znamená jiný rozsah průzkumu, kontroly posunů a bilance než místní utěsnění spoje.

Přístup pro budoucí opravu

Před uzavřením vrstev lze navrhnout trvalé dávkovací a kontrolní body. Jejich přítomnost zajišťuje technologický přístup; sama o sobě nepotvrzuje podepření nebo těsnost ostění.

Jehla je součástí plánovaného přístupu

Průřez ukazuje dávkování do oblasti spojení segmentů. Geometrii jehly, hloubku a polohu konce je nutné vztáhnout k dokumentaci spoje. Nepovažujte jehlu za nástroj k nahodilému propichování těsnění. Vyčištění spáry a průchodnost bodů umožňují rozlišit vodu a přicházející materiál.

Vyberte krátký referenční úsek. Jeden bod slouží k dávkování a další ke kontrolovanému pozorování a další injektáži. Naplánujte způsob jejich uzavírání bez rozpojování systému pod tlakem. Pro oblasti vyžadující omezení výtoku vyberte uzavření, které zachovává možnost pozorování a neblokuje pohyb spojení.

Spoj může komunikovat s prostorem za ostěním

Výskyt materiálu v sousedním bodě potvrzuje propojení cesty proudění. Pokud množství roste bez postupu, materiál vytéká ve vzdáleném úseku nebo voda nese částice zeminy, znovu posuďte oblast působení. Možné je propojení s prostorem mimo spoj. Nepřítomnost písku v malém kanálku jehly takové propojení nevylučuje.

Přechod k injektáži za ostění mění úkol. Je nutný průzkum dostupného prostoru, tlakových omezení, možných odtokových cest a způsobu měření reakce konstrukce. Nestačí zvýšit limit materiálu v dosavadním postupu.

Propojte čištění, reakci a pozorování

Nečistoty v oblasti spoje mohou oslabit přilnavost a skrýt výtokovou cestu. Po přípravě proveďte zkoušku reakční doby při teplotě prací. Přizpůsobte ji délce cesty, proudění vody a možnosti udržet materiál. Při intenzivním přítoku má zastavovací fáze vytvořit podmínky pro vybrané hlavní utěsnění.

Dávkujte postupně a zaznamenávejte tlak, množství, čas a pořadí průchodů. Kontrolovaná dodatečná injektáž znamená doplnění dostupné oblasti v době zpracovatelnosti; není synonymem vysokého tlaku. Ve větrané oblasti musí výběr povrchové úpravy zahrnovat ochranu materiálů citlivých na vysychání.

Dutina pod ostěním vyžaduje kontrolu posunů

Pokud je cílem vyplnění nebo stabilizace podepření, projekt stanoví materiál, fáze a způsob kontroly ostění. Expandující pryskyřice může působit na konstrukci i po ukončení čerpání. Nivelační údaje je nutné porovnávat s odběrem a průchody materiálu.

Neplánované zvedání, prudký růst tlaku nebo chybějící očekávané propojení vyžadují zastavení a nové posouzení úseku. Prohlédněte si rozdíl mezi stabilizací, vyplněním a zvedáním. Parametr hadice nebo pakru není přípustným tlakem pro ostění.

Úsek přejímejte v podmínkách jeho provozu

Naplánujte pracovní interval s časem na přípravu, reakci, čištění a kontrolu. V dokumentaci úseku zaznamenejte cílovou oblast, body, recepturu, spotřebu a místa neplánovaných výtoků. Nepřenášejte výsledek jednoho úseku na celé ostění s proměnlivými podmínkami.

Přejímka utěsnění zahrnuje sousední vodní cesty a napojení úseků. Přejímka stabilizace zahrnuje také požadovaná měření podepření a posunů. Kontrola po změně vodních podmínek umožňuje posoudit místa, která během prací nebyla aktivní.
