Tunneler: fugetetting og seksjonskontroll

Vann kan følge fugen og vise seg langt fra lekkasjestedet. Del reparasjonen etter virkeområde: i fugen, i segmentet eller bak kledningen.

Kartlegging Forløp og alternativer Valg og neste trinn

FØLG TEKNOLOGIEN

Segmentfuge: nåletilgang og injeksjonskontroll

Se først målet i fullt snitt, og følg boring, sammenføyning, montering, tilførsel og observasjon av neste punkter. Sekvensen gjelder vist segmentfuge; andre kledningssoner krever egen kartlegging.

Segmentfugesnitt: svart profil er pakningssone, gult er injeksjonsmateriale ved fugen, og tynt element er tilførselsnålen.

01 · Mål og geometri

Kartlegg forbindelsens tettesone

Detaljens mål er å tilføre materiale til utett sone ved segmentfugen. Skissen viser materialets målvei og nålen som blir igjen; videre illustrasjoner forklarer klargjøring og utførelse.

Kartlegg faktisk fugegeometri, pakningsplassering og vannforhold. Dette er én tunneldetalj. Segmentsprekker, hulrom bak kledning og grunnstabilisering har andre mål og krever egen tilgang og materialvalg.

Skill fuger fra sprekker og hulrom bak kledning.
Fastslå pakningsplassering før boring.

Materialvalg og tunnelsoner →

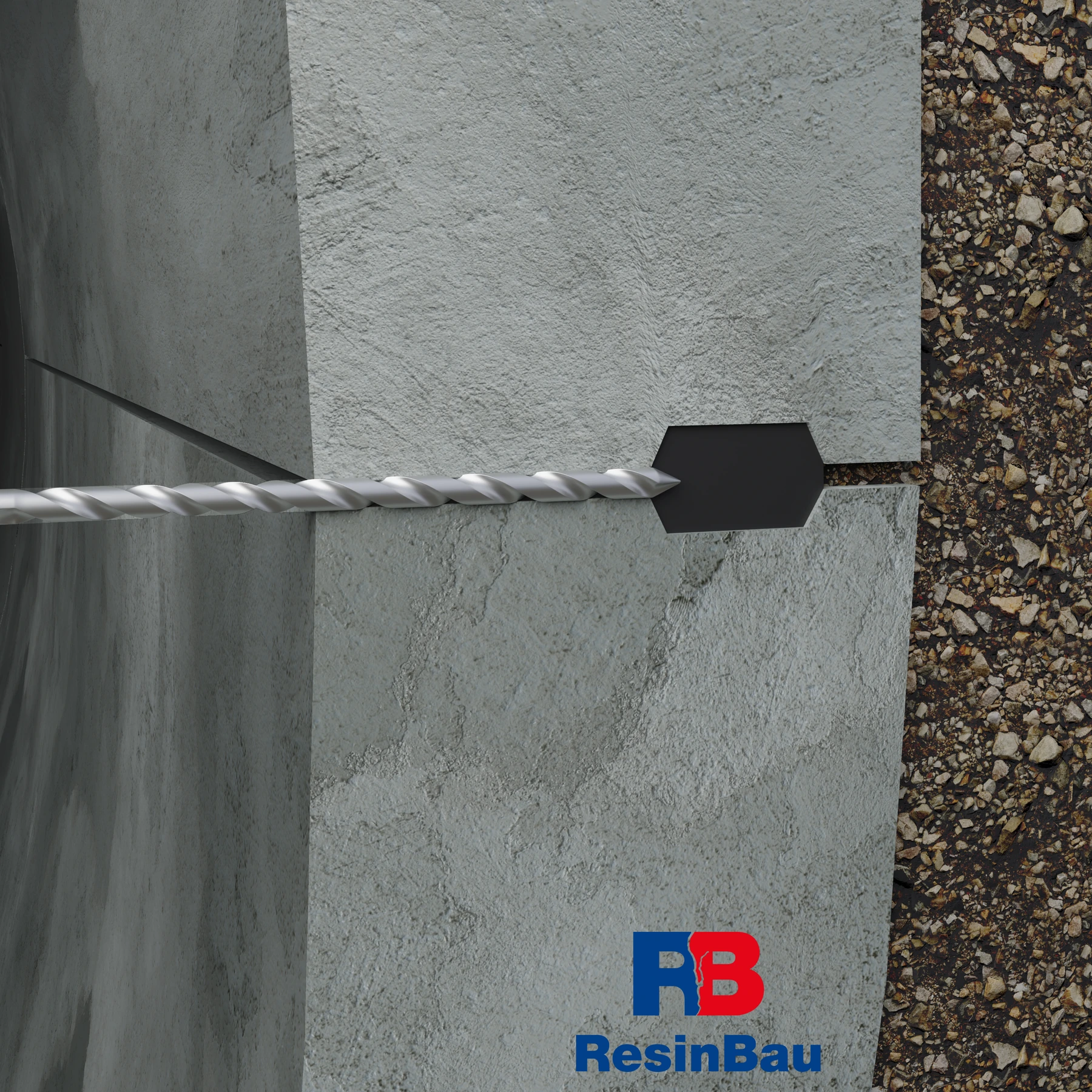

Bor fra konstruksjonens innside når fugesonen ved svart pakningsprofil.

02 · Klargjøring av tilgang

Lag tilgang til kartlagt sone

Planlegg hullet etter segment- og pakningsdetaljen. Den viste banen er tilgang til én bestemt sone, ikke tillatelse til vilkårlig gjennomboring av pakning, armering eller hele kledningen.

Kontroller retning og dybde. Hull som stopper før eller går forbi målet kan gi helt annen materialspredning. Tilpass hullklargjøring til valgt nål og materiale.

Kontroller forbindelsesdokumentasjonen.
Bekreft dybde og fri passasje.

Teknologisk prøve →

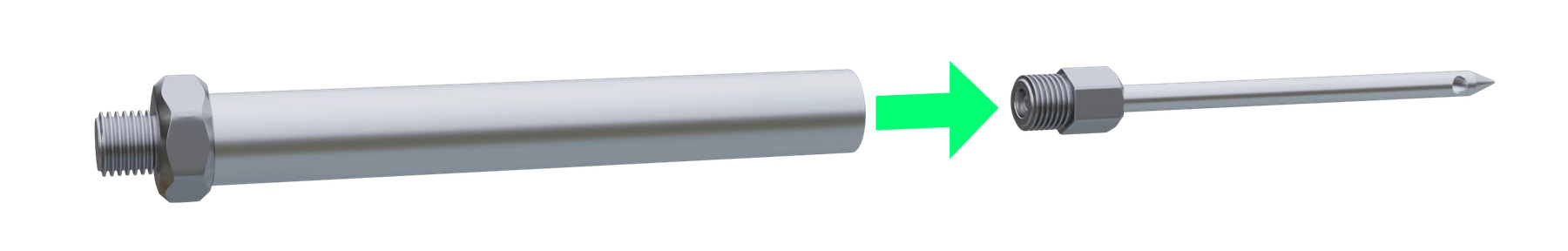

Settets to deler før sammenføyning: rør og tynn nål. Grønn pil viser sammenføyningsretning.

03 · Sammenstilling

Koble nålen til injeksjonsrøret

Velg kompatibel nål og rør slik at spissen tilfører riktig sted etter montering. Kontroller tilkoblingsmåten for modellen.

Kontroller elementtilstand og åpen tilførselsvei før montering. Lengden følger fugetverrsnittet; likhet med illustrasjonen bekrefter ikke utbyttbarhet.

Kontroller kompatible deler.
Ikke monter skadet eller tett nål.

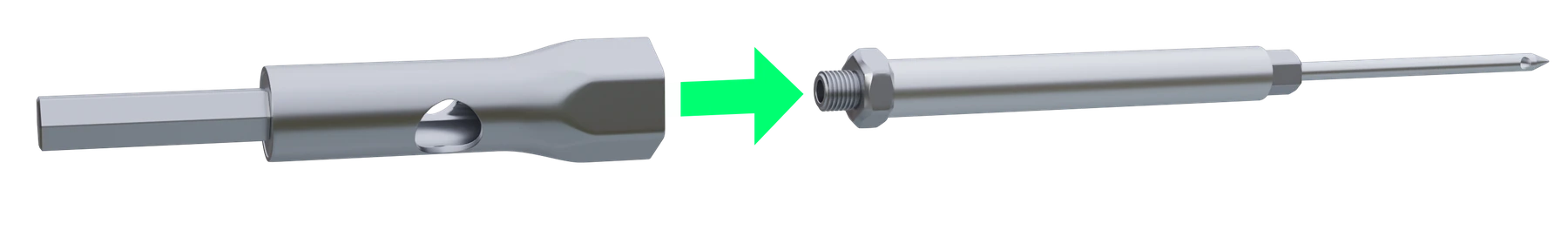

Hylse og sammenstilt nål med rør; pil viser samvirket under montering.

04 · Sammenstilling

Klargjør riktig monteringshylse

Vist alternativ krever hylse tilpasset settet. Den skal overføre monteringsbevegelsen etter veiledningen og tillate kontrollert innfesting.

Ikke velg tilstrammingskraft fra illustrasjonens utseende. Monteringen avhenger av konkret utstyr og hull.

Bruk kompatibel hylse.
Kontroller mulighet for dybdekontroll under montering.

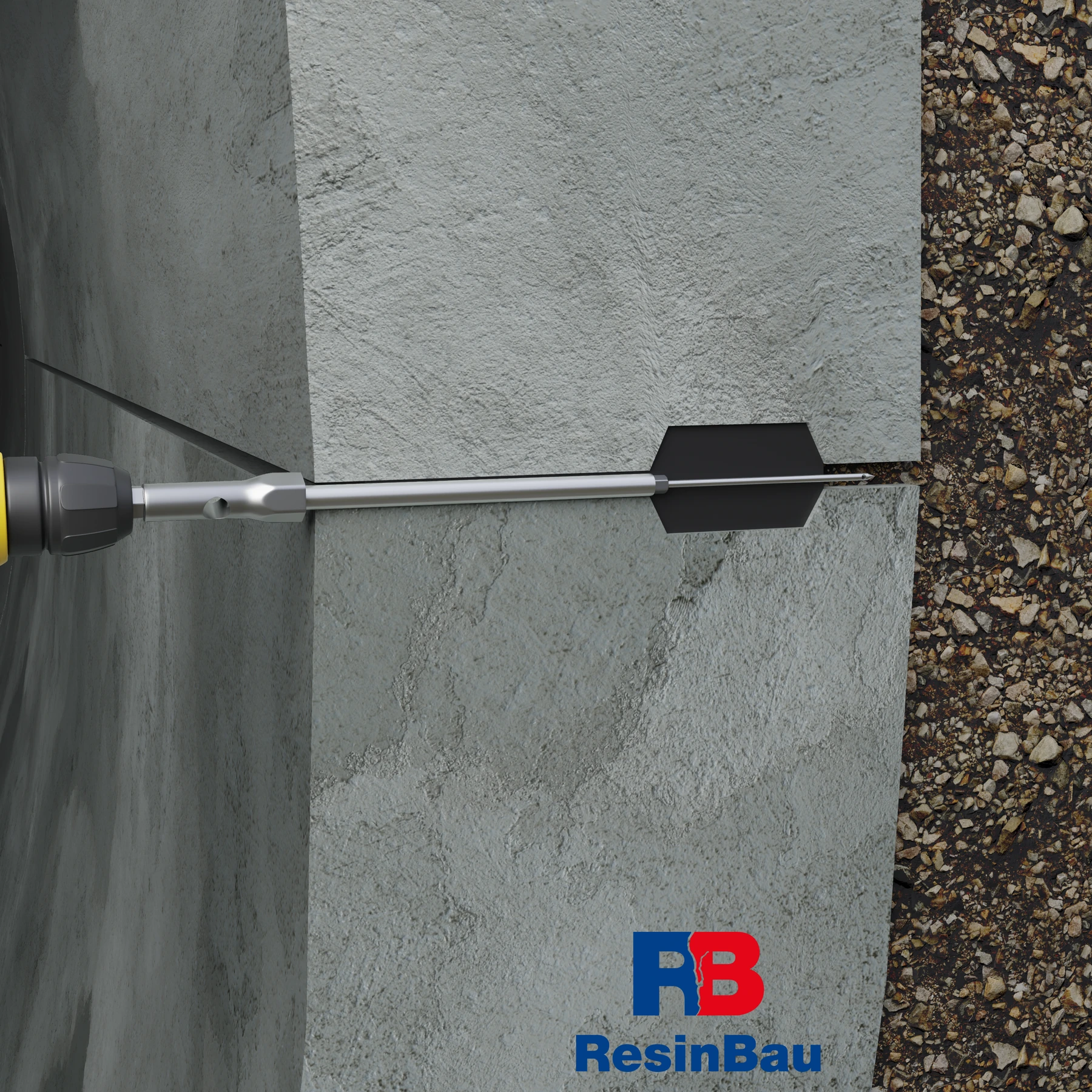

Settet er ført inn; nålspissen når fugesonen, og verktøyet brukes til innfesting.

05 · Sammenstilling

Monter settet i klargjort hull

Før inn og monter etter modellveiledningen med planlagt spissplassering. Verktøyet letter monteringen, men erstatter ikke treffkontroll.

Kontroller stabilitet, tilkobling og materialvei før tilførsel. Ikke pump ved tvil om spissen ligger i målsonen.

Bekreft plassering og stabilitet.
Kontroller tett tilkobling.

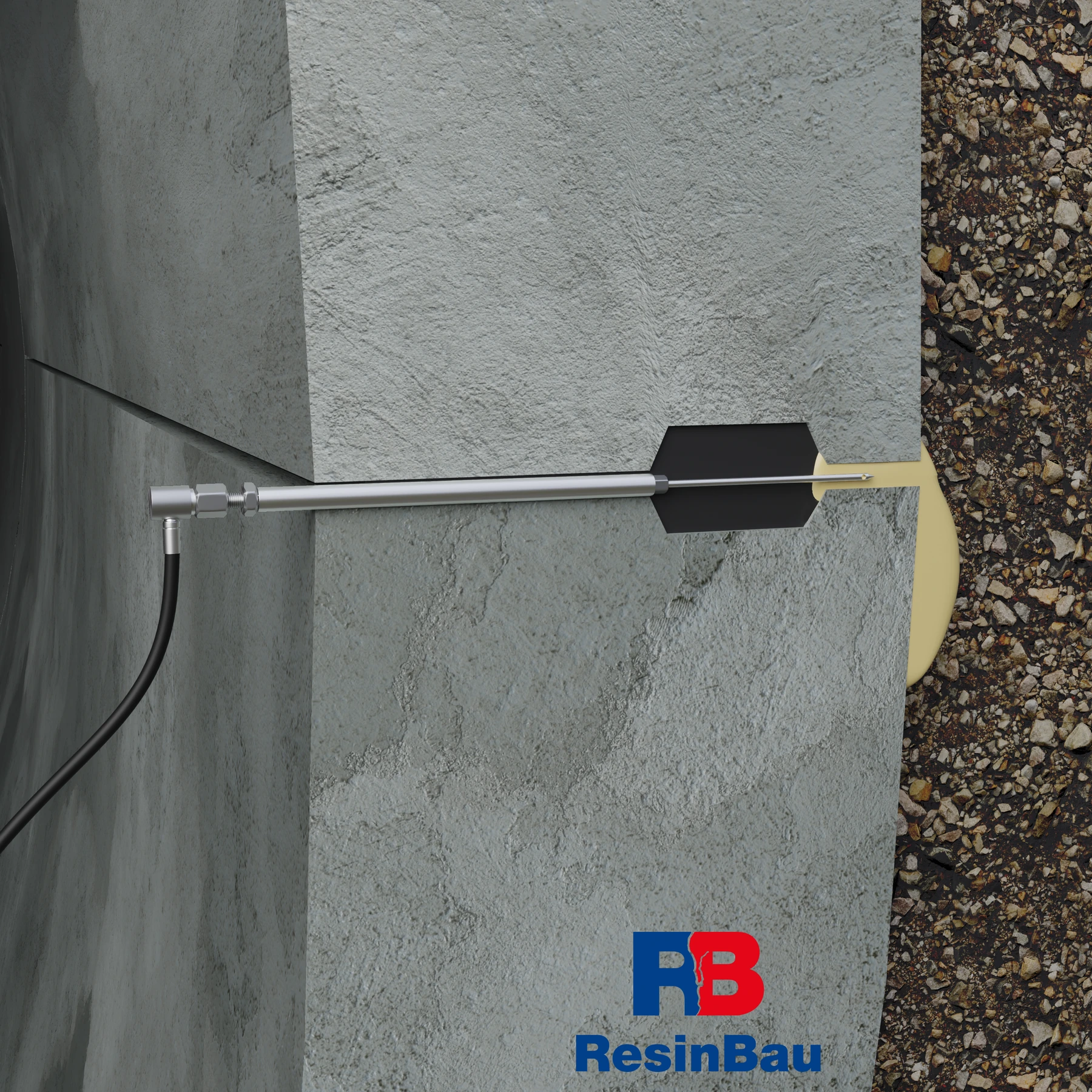

Pumpeslangen er koblet til settet; gult materiale går til utett fugesone.

06 · Tilførsel og observasjon

Tilfør materiale til sonen ved pakningen

Velg materiale etter vann, bevegelse, geometri og tilbakeholding i fugen. Kraftig vanntilførsel kan kreve separat begrensningstrinn før hovedtetting.

Observer trykk, forbruk og utstrømning rundt prøven. Tegnet fylling er ikke bevist fylling av faktisk forbindelse. Ukontrollert migrasjon bak kledning krever vurdering og korrigering.

Kontroller materialet i målsonen.
Reager på uvanlig forbruk eller utstrømning.

Tunnelmaterialer →Trykk og observasjon →

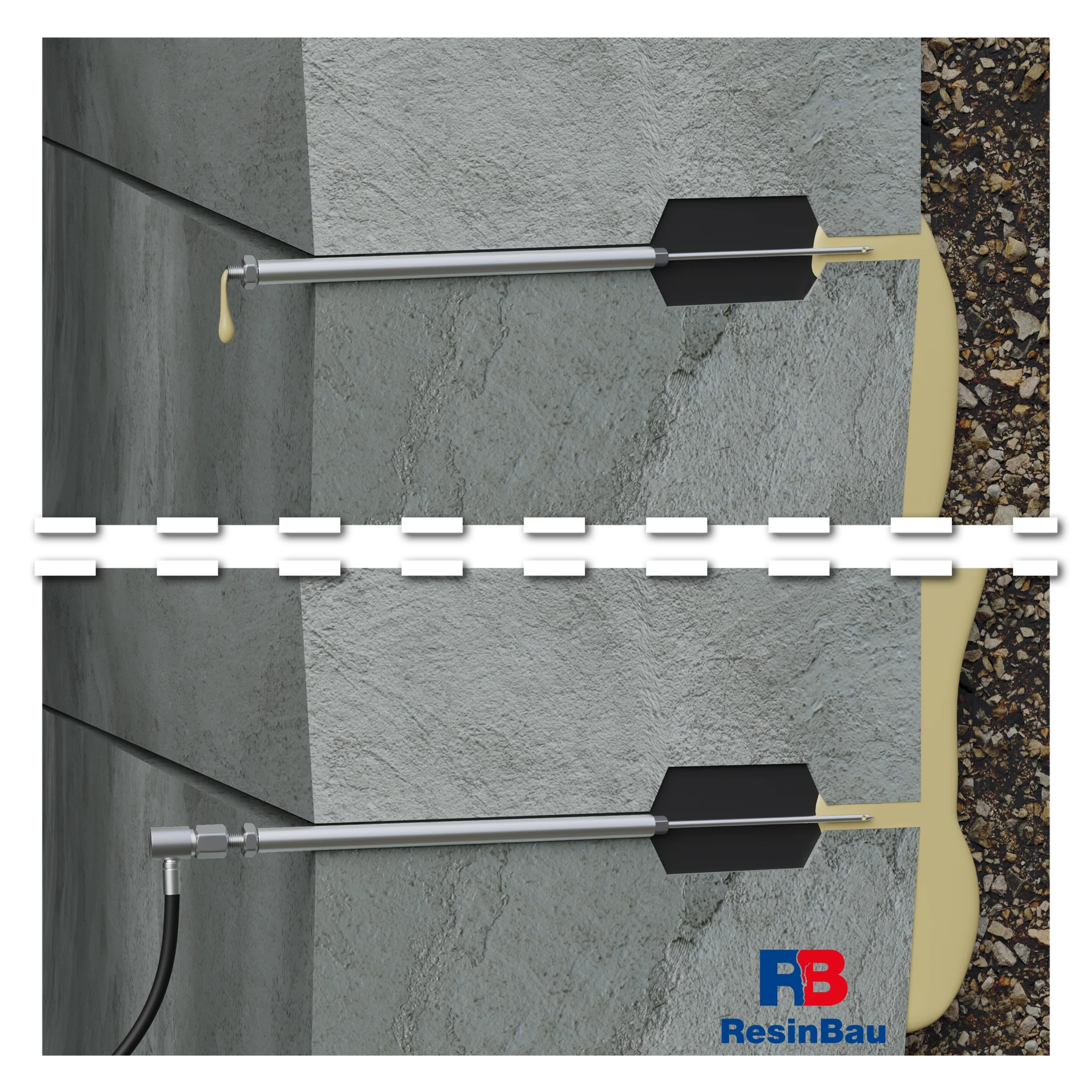

To tilførselspunkter i fugen. Materiale ved neste punkt viser forbindelse mellom dem.

07 · Tilførsel og sluttkontroll

Observer videre punkter og avslutt arbeidet

Materiale i neste nål viser spredning i sonen. Fortsett etter prøve og seksjonsoppførsel, ikke første dråpe alene. Registrer mengde, trykk og utstrømningssteder.

I denne detaljen blir nålen i konstruksjonen. Avslutt tilkobling og sluttkontroller etter system og prosjekt. Vurder tetthet og fugeoppførsel etterpå; materialkontakt mellom punkter erstatter ikke kontrollen.

Behold dokumentasjon for hvert punkt.
Kontroller tetthet etter avslutning.

Rengjøring av tilførselssystemet →

Marker plasseringen før metoden navngis

Knytt observasjonene til tunnelring eller seksjon og posisjon rundt omkretsen. Skill fugelekkasje, segmentsprekk, kaverne, gjennomføring og mulig hulrom bak kledningen. Registrer vannforhold, tidligere tiltak og tilgang for hver sone.

Nederst samles både lokalt vann og vann fra sider og hvelv. Et vått punkt i bunnen er ikke nødvendigvis opprinnelig lekkasjested. Sammenlign langs fugen og på naboringer, også etter overflaterengjøring.

Tre soner betyr tre oppgaver

I segmentfugen

Målet er tetting av kartlagt rom med bevart fugefunksjon. Nåle- eller boretilgang velges etter faktisk snitt, pakningsplassering og tillatt inngrep.

I selve segmentet

Sprekk, skadet kant og kaverne er ulike feil. Fastsett behov for elastisk tetting, hulromsfylling eller kraftoverførende reparasjon. Sistnevnte fastsettes i konstruksjonsprosjektet.

Bak kledningen

Materialet kan nå ufylte rom eller grunn. Det krever annen kartlegging, bevegelseskontroll og materialregnskap enn lokal fugetetting.

Tilgang til fremtidig reparasjon

Før lag lukkes kan varige tilførsels- og kontrollpunkter prosjekteres. De gir teknologisk tilgang, men bekrefter ikke alene understøttelse eller tetthet.

Nålen inngår i planlagt tilgang

Snittet viser tilførsel til segmentfugesonen. Nålegeometri, dybde og spissplassering må følge fugedokumentasjonen. Ikke bruk nålen til tilfeldig punktering av pakningen. Ren fuge og åpne punkter skiller vann fra ankommende materiale.

Velg kort referansestrekning. Ett punkt tilfører, neste punkter gir kontrollert observasjon og videre injeksjon. Planlegg lukking uten frakobling under trykk. Velg forsegling som begrenser utstrømning, bevarer observasjon og ikke blokkerer fugefunksjonen.

Fugen kan ha forbindelse med rom bak kledningen

Materiale i nabopunkt bekrefter sammenhengende strømningsvei. Ved økt mengde uten fremdrift, fjernt utløp eller grunnpartikler i vannet vurderes virkesonen på nytt. Forbindelse utenfor fugen er mulig. Ingen sand i nålens smale kanal utelukker ikke forbindelsen.

Injeksjon bak kledningen endrer oppgaven. Kartlegg tilgjengelig rom, trykkgrenser, avløpsveier og måling av konstruksjonsreaksjon. Det er ikke nok å øke materialgrensen i gammel prosedyre.

Kombiner rengjøring, reaksjon og observasjon

Fugesmuss kan svekke vedheft og skjule utløp. Prøv reaksjonstid ved arbeidstemperatur etter klargjøring. Tilpass til lengde, vannstrøm og tilbakeholding. Ved kraftig tilførsel skal lekkasjestans skape forhold for valgt hovedtetting.

Tilfør gradvis med registrert trykk, mengde, tid og gjennomgangsrekkefølge. Kontrollert etterinjeksjon er supplering innen bearbeidingstiden, ikke synonym for høyt trykk. I ventilert område må avslutningen beskytte uttørkingsfølsomme materialer.

Hulrom under kledningen krever bevegelseskontroll

Ved fylling eller understøttelsesstabilisering fastsetter prosjektet materiale, etapper og kledningskontroll. Ekspanderende harpiks kan virke også etter pumpestans. Sammenhold nivelleringsmålinger med forbruk og gjennomgang.

Uplanlagt løft, brå trykkøkning eller manglende forventet forbindelse krever stans og ny seksjonsvurdering. Se forskjellen mellom stabilisering, fylling og løfting. Slange- eller pakerparameter er ikke tillatt trykk for kledningen.

Sluttkontroller seksjonen under driftsforhold

Planlegg arbeid med tid til klargjøring, reaksjon, rengjøring og kontroll. Registrer målsone, punkter, formulering, forbruk og uplanlagte utløp. Ikke overfør ett seksjonsresultat til hele kledningen med varierende forhold.

Tettingskontrollen omfatter nabovannveier og seksjonsoverganger. Stabiliseringskontrollen omfatter også nødvendige understøttelses- og bevegelsesmålinger. Kontroll etter endrede vannforhold vurderer steder som var inaktive under arbeidet.
