Tunnel: Fugenabdichtung und Abschnittskontrolle

Wasser kann entlang einer Fuge wandern und weit entfernt von der Undichtigkeit austreten. Gliedern Sie die Reparatur nach Wirkungszone: in der Fuge, im Segment oder hinter der Auskleidung.

UntersuchungAblauf und VariantenAuswahl und nächster Schritt

VERFAHREN SCHRITT FÜR SCHRITT

Segmentverbindung: Zugang mit Injektionsnadel und Injektionskontrolle

Betrachten Sie zuerst das Ziel im vollständigen Querschnitt und durchlaufen Sie dann Bohren, Zusammenbau und Setzen des Systems, Injektion und Beobachtung weiterer Punkte. Die Abfolge betrifft die dargestellte Segmentverbindung; andere Auskleidungsbereiche erfordern eine gesonderte Untersuchung.

Querschnitt der Segmentverbindung: Das schwarze Profil bezeichnet den Dichtungsbereich, Gelb das Injektionsmittel an der Verbindung und das dünne Element die materialzuführende Injektionsnadel.

01 · Ziel und Geometrie

Abdichtungszone der Verbindung untersuchen

Ziel des dargestellten Details ist die Materialzufuhr zur undichten Zone an der Segmentverbindung. Das Schema zeigt den vorgesehenen Materialweg und die verbleibende Injektionsnadel; die folgenden Tafeln erläutern Vorbereitung und Ausführung.

Untersuchen Sie die tatsächliche Fugengeometrie, Dichtungslage und Wasserbedingungen. Dies ist ein einzelnes Tunneldetail. Die Reparatur eines Segmentrisses, die Hohlraumfüllung hinter der Auskleidung und die Bodenstabilisierung haben andere Ziele und erfordern gesonderte Zugänge und Materialauswahl.

  • Unterscheiden Sie Fuge, Riss und Hohlraum hinter der Auskleidung.
  • Stellen Sie vor dem Bohren die Dichtungslage fest.
Materialauswahl und Tunnelzone →

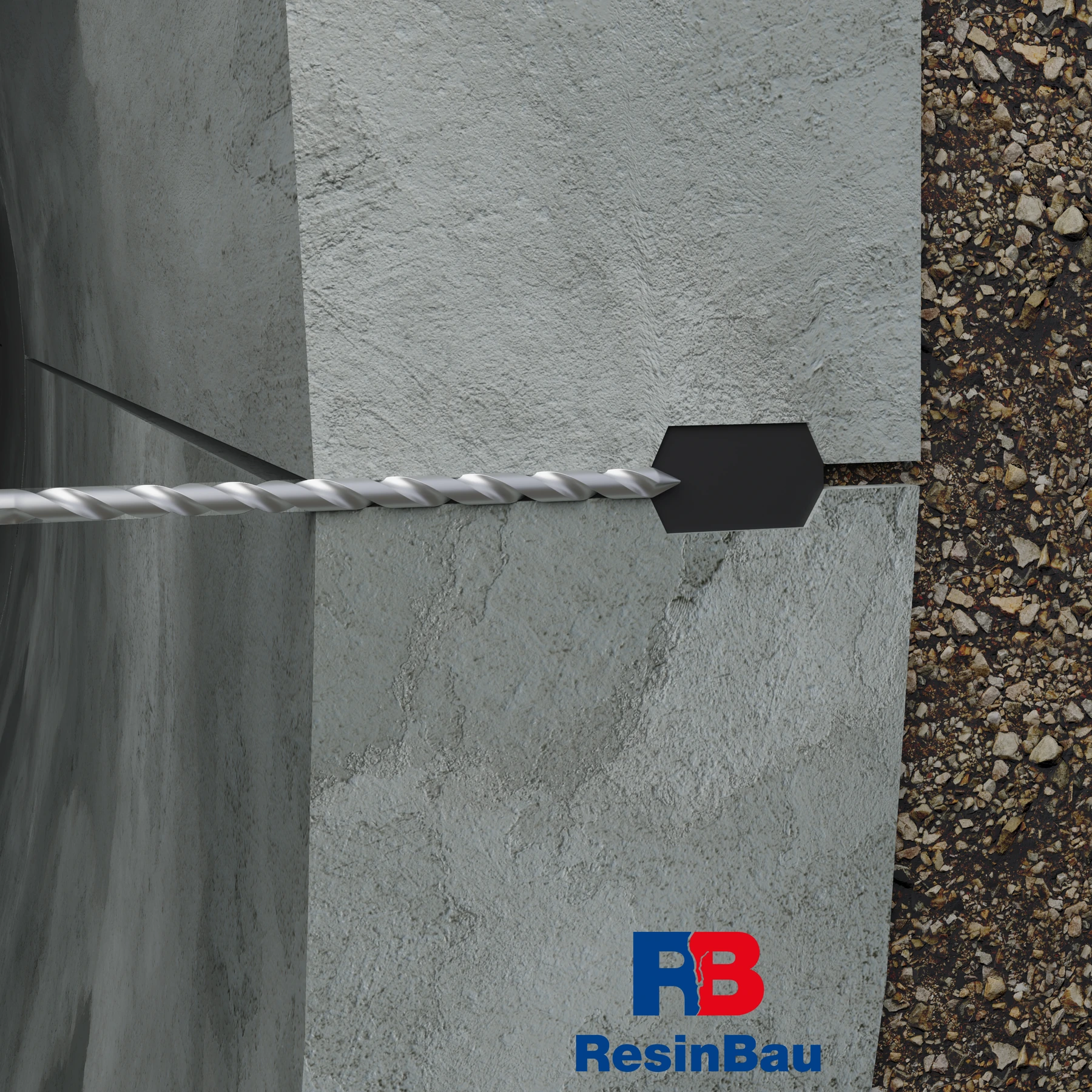

Der von der Bauwerksinnenseite geführte Bohrer erreicht den Verbindungsbereich am schwarzen Dichtungsprofil.

02 · Zugang vorbereiten

Zugang zur untersuchten Zone herstellen

Planen Sie die Bohrung anhand des Segment- und Dichtungsdetails. Der dargestellte Weg ist ein Zugangsschema zu einer konkreten Zone und keine Erlaubnis zum beliebigen Durchbohren von Dichtung, Bewehrung oder gesamter Auskleidung.

Kontrollieren Sie Richtung und Tiefe. Ein vor dem Ziel endendes oder über die Zielzone hinausgeführtes Bohrloch kann eine völlig andere Materialausbreitung verursachen. Stimmen Sie die Bohrlochvorbereitung auf die gewählte Injektionsnadel und das Material ab.

  • Prüfen Sie die Verbindungsdokumentation.
  • Bestätigen Sie Tiefe und freien Durchgang.
Eignungsversuch →

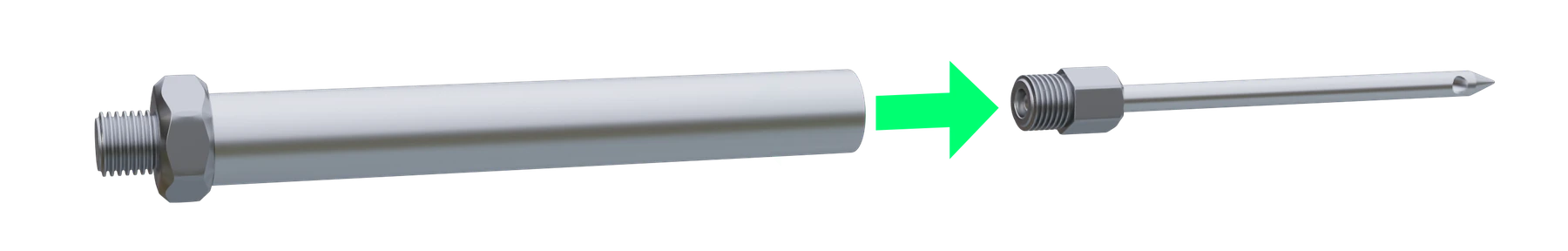

Zwei Systemteile vor dem Verbinden: Rohr und dünne Injektionsnadel. Der grüne Pfeil zeigt die Zusammenbaurichtung.

03 · Zusammenbau des Systems

Injektionsnadel mit Injektionsrohr verbinden

Wählen Sie ein kompatibles Nadel-Rohr-System, damit die Spitze nach dem Setzen das Material an der geplanten Stelle zuführt. Prüfen Sie die Verbindungsart für das jeweilige Modell.

Beurteilen Sie vor dem Zusammenbau den Teilezustand und den freien Förderweg. Die Systemlänge ergibt sich aus dem Verbindungsquerschnitt; die bloße Ähnlichkeit mit der Zeichnung bestätigt keine Austauschbarkeit der Teile.

  • Prüfen Sie die Kompatibilität der Teile.
  • Montieren Sie keine beschädigte oder blockierte Injektionsnadel.

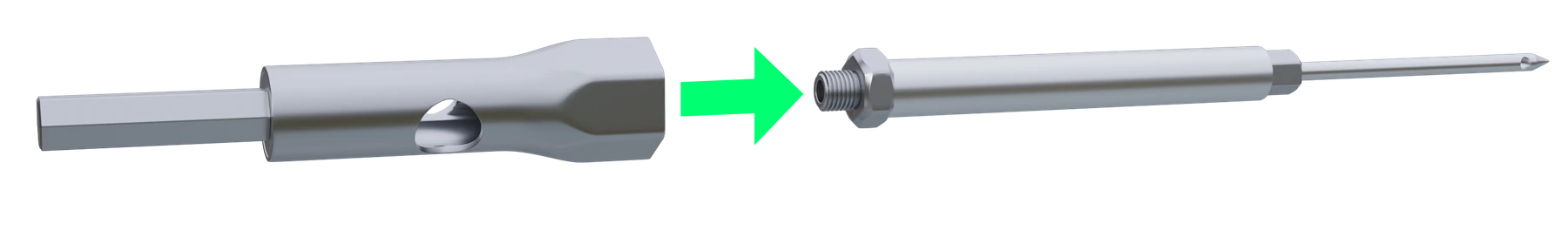

Aufsatz und zusammengebaute Nadel-Rohr-Einheit; der Pfeil zeigt ihr Zusammenwirken bei der Montage.

04 · Zusammenbau des Systems

Geeigneten Montageaufsatz vorbereiten

Die dargestellte Variante erfordert einen zum System passenden Aufsatz. Dieser soll die Montagebewegung gemäß der Anleitung übertragen und ein kontrolliertes Setzen ermöglichen.

Leiten Sie die Anzugskraft nicht aus dem Aussehen der Abbildung ab. Die Montageart hängt vom konkreten Zubehör und dem vorbereiteten Bohrloch ab.

  • Verwenden Sie einen kompatiblen Aufsatz.
  • Prüfen Sie die Kontrollmöglichkeit der Setztiefe.

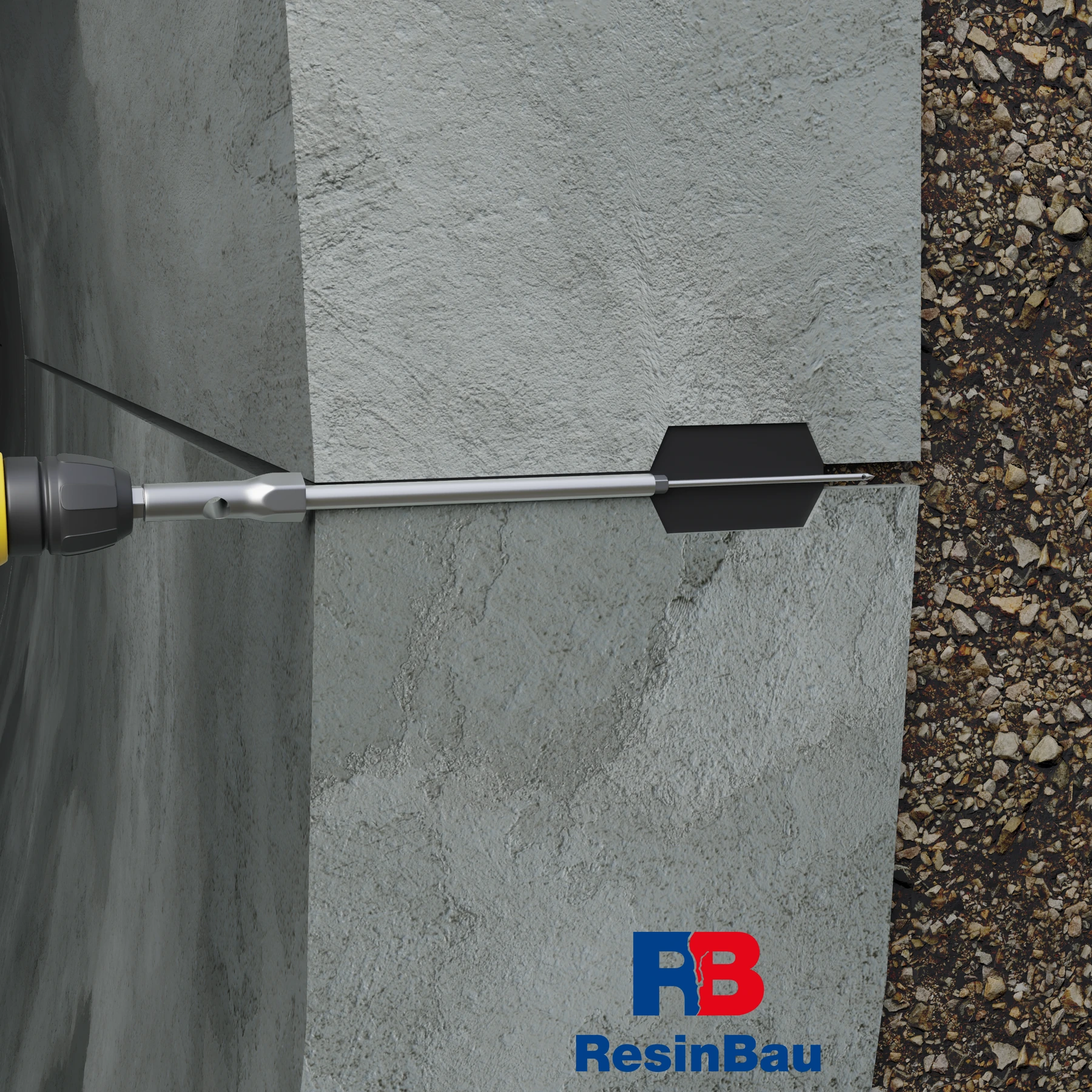

Das System wurde in das Bohrloch eingeführt; die Nadelspitze erreicht den Verbindungsbereich, das Werkzeug dient dem Setzen.

05 · Zusammenbau des Systems

System im vorbereiteten Bohrloch setzen

Führen Sie das System gemäß der Modellanleitung ein und setzen Sie es unter Beibehaltung der geplanten Spitzenlage. Das Werkzeug erleichtert die Montage, ersetzt aber keine Zielkontrolle.

Kontrollieren Sie vor dem Injizieren Stabilität, Anschluss und Fördermöglichkeit. Beginnen Sie nicht zu pumpen, wenn Zweifel bestehen, ob die Spitze in der Zielzone liegt.

  • Bestätigen Sie Lage und Stabilität.
  • Prüfen Sie die Anschlussdichtheit.

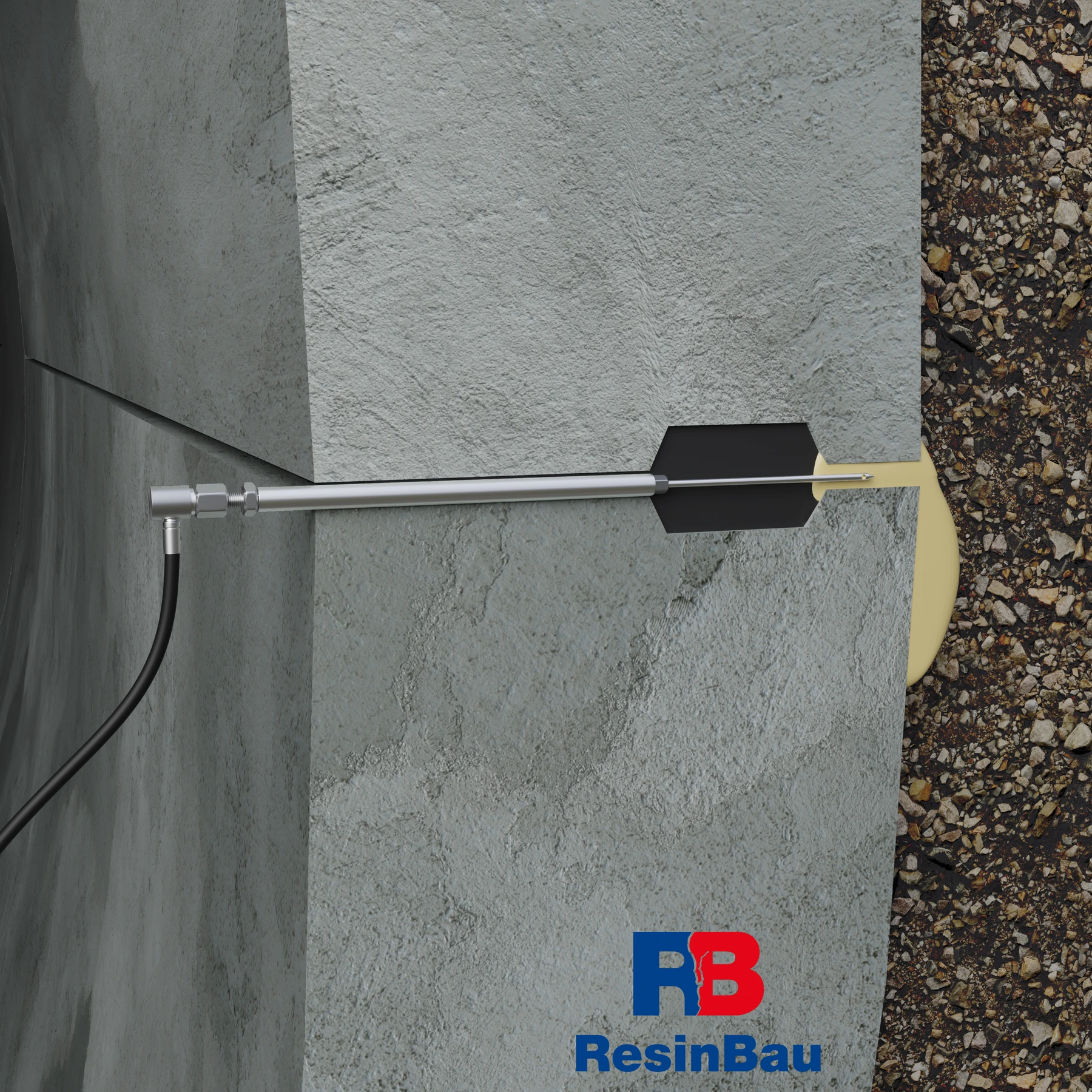

Der Pumpenschlauch ist am System angeschlossen; gelbes Injektionsmittel gelangt zur undichten Zone an der Fuge.

06 · Injektion und Beobachtung

Material in den Bereich an der Dichtung injizieren

Wählen Sie das Material passend zu Wasser, Bewegung, Geometrie und Rückhaltemöglichkeit in der Verbindung. Bei starkem Wasserzutritt kann vor der eigentlichen Abdichtung eine gesonderte Stufe zur Durchflussbegrenzung erforderlich sein.

Beobachten Sie während der Probe Druck, Materialaufnahme und benachbarte Austritte. Setzen Sie die zeichnerisch gezeigte Füllung nicht mit einer nachgewiesenen Füllung der tatsächlichen Verbindung gleich. Unkontrollierte Wanderung hinter die Auskleidung erfordert Beurteilung und Korrektur.

  • Kontrollieren Sie das Material in der Zielzone.
  • Reagieren Sie auf ungewöhnliche Materialaufnahme oder Austritte.
Materialien für Tunnel →Druck und Beobachtung →

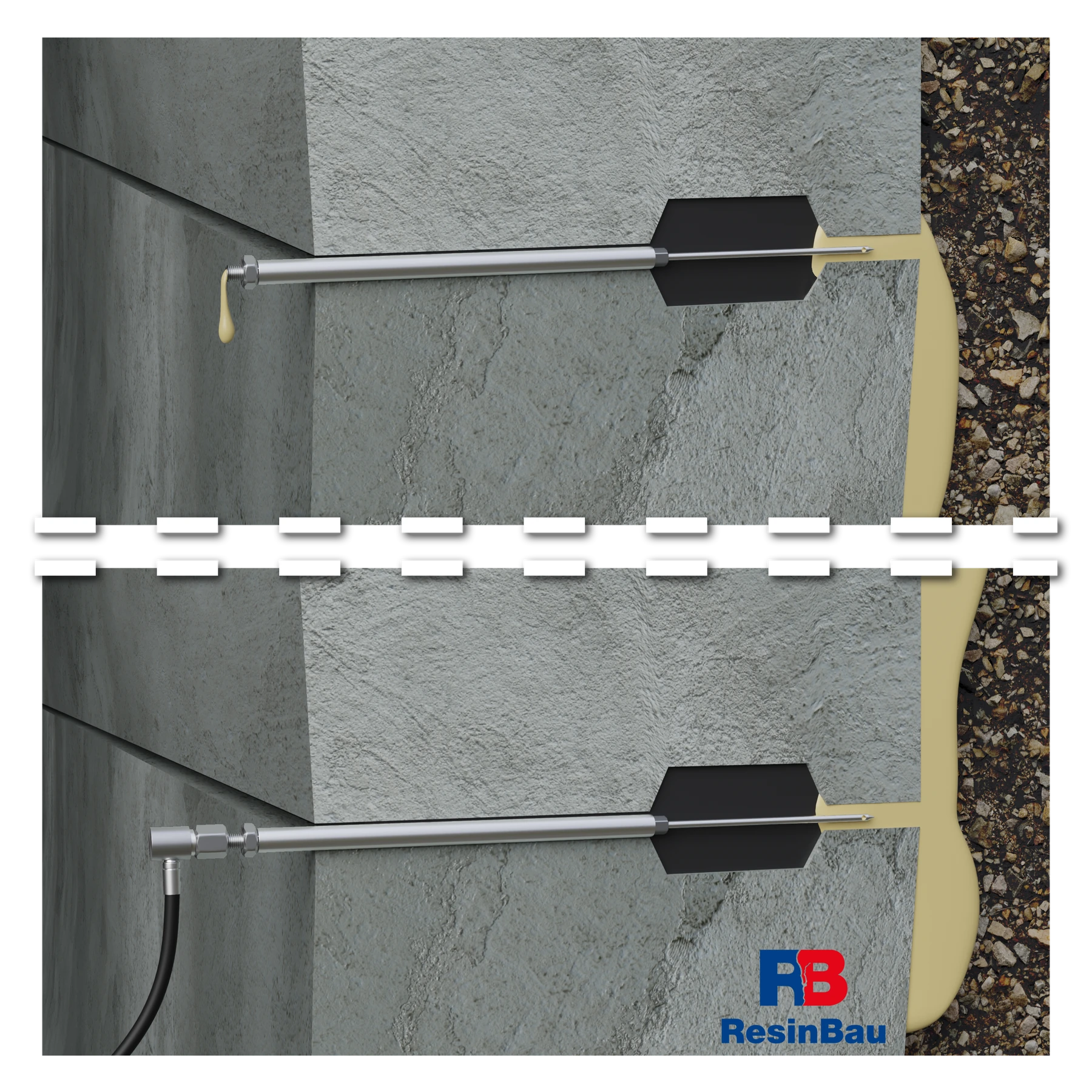

Zwei Injektionspunkte in der Verbindung. Am nächsten Punkt auftretendes Material zeigt eine Verbindung zwischen ihnen.

07 · Injektion und Abnahme

Weitere Punkte beobachten und Arbeit abschließen

Der Materialübergang zur nächsten Injektionsnadel zeigt die Ausbreitung in der Zone. Stützen Sie die Fortsetzung auf Probe und Abschnittsverhalten, nicht allein auf das Erscheinen des ersten Tropfens. Dokumentieren Sie Menge, Druck und Austrittsstellen.

Beim dargestellten Detail verbleibt die Injektionsnadel im Bauwerk. Führen Sie Anschlussabschluss und Abnahme gemäß System und Reparaturplanung aus. Beurteilen Sie anschließend Dichtheit und Fugenverhalten; Materialkontakt zwischen den Punkten allein ersetzt diese Kontrolle nicht.

  • Bewahren Sie die Dokumentation der einzelnen Punkte auf.
  • Prüfen Sie die Dichtheit nach Abschluss.
Reinigung des Fördersystems →

Lage kennzeichnen, bevor das Verfahren benannt wird

Ordnen Sie Beobachtungen einem Tunnelring oder -abschnitt und der Umfangsposition zu. Unterscheiden Sie Fugenleckage, Segmentriss, Hohlraum, Durchführung und einen vermuteten Hohlraum hinter der Auskleidung. Dokumentieren Sie für jede Zone Wasserbedingungen, frühere Eingriffe und Reparaturzugang.

Im unteren Tunnelbereich sammelt sich sowohl örtliches als auch von Seiten und Gewölbe abfließendes Wasser. Eine nasse Stelle am Boden muss nicht die ursprüngliche Undichtigkeit sein. Vergleichen Sie Beobachtungen entlang der Fuge und an benachbarten Ringen, auch nach der Oberflächenreinigung.

Drei Zonen bedeuten drei Aufgaben

In der Segmentfuge

Ziel ist die Abdichtung des untersuchten Raums an der Verbindung unter Erhalt ihrer Funktion. Der Zugang mit Injektionsnadel oder Bohrung wird auf tatsächlichen Querschnitt, Dichtungslage und zulässigen Eingriff abgestimmt.

Im Segment selbst

Riss, beschädigte Kante und Hohlraum sind unterschiedliche Schäden. Stellen Sie fest, ob eine elastische Abdichtung, Hohlraumfüllung oder kraftübertragende Reparatur erforderlich ist. Letztere wird durch die Tragwerksplanung festgelegt.

Hinter der Auskleidung

Das Material kann in einen ungefüllten Raum oder in den Boden gelangen. Dies bedeutet einen anderen Untersuchungs-, Verschiebungskontroll- und Bilanzumfang als eine örtliche Fugenabdichtung.

Zugang zur späteren Reparatur

Vor dem Schließen der Schichten lassen sich dauerhafte Injektions- und Kontrollpunkte planen. Ihr Vorhandensein schafft einen verfahrenstechnischen Zugang; es bestätigt für sich allein weder Auflagerung noch Dichtheit der Auskleidung.

Die Injektionsnadel ist Teil des geplanten Zugangs

Der Querschnitt zeigt die Injektion in den Segmentverbindungsbereich. Nadelgeometrie, Tiefe und Spitzenlage müssen mit der Fugendokumentation verknüpft werden. Betrachten Sie die Injektionsnadel nicht als Werkzeug zum wahllosen Durchstechen der Dichtung. Spaltreinigung und freie Punkte ermöglichen die Unterscheidung von Wasser und ankommendem Material.

Wählen Sie einen kurzen Referenzabschnitt. Ein Punkt dient der Injektion, weitere der kontrollierten Beobachtung und weiteren Injektion. Planen Sie deren Verschluss, ohne das System unter Druck zu trennen. Wählen Sie für austrittsbegrenzungsbedürftige Zonen einen Verschluss, der Beobachtung ermöglicht und die Verbindungsbewegung nicht blockiert.

Die Fuge kann mit dem Raum hinter der Auskleidung verbunden sein

Das Erscheinen von Material am benachbarten Punkt bestätigt einen verbundenen Fließweg. Steigt die Menge ohne Fortschritt, tritt Material in einem entfernten Abschnitt aus oder führt das Wasser Bodenfeinteile mit, beurteilen Sie den Wirkbereich erneut. Eine Verbindung zu einem Raum außerhalb der Fuge ist möglich. Fehlender Sand im kleinen Nadelkanal schließt eine solche Verbindung nicht aus.

Der Übergang zur Injektion hinter die Auskleidung verändert die Aufgabe. Erforderlich sind die Untersuchung des verfügbaren Raums, der Druckgrenzen, möglicher Abflusswege und der Messung der Tragwerksreaktion. Es genügt nicht, die Materialgrenze im bisherigen Verfahren zu erhöhen.

Reinigung, Reaktion und Beobachtung verbinden

Verunreinigungen im Fugenbereich können die Haftung schwächen und den Austrittsweg verdecken. Führen Sie nach der Vorbereitung eine Reaktionszeitprobe bei Arbeitstemperatur aus. Stimmen Sie diese auf Weglänge, Wasserfluss und Materialrückhalt ab. Bei starkem Wasserzutritt soll die stoppende Stufe Bedingungen für die gewählte Hauptabdichtung schaffen.

Injizieren Sie schrittweise und erfassen Sie Druck, Menge, Zeit und Übergangsreihenfolge. Kontrollierte Nachinjektion bedeutet die Ergänzung des zugänglichen Bereichs innerhalb der Verarbeitungszeit; sie ist nicht gleichbedeutend mit hohem Druck. In belüfteten Bereichen sollte die Abschlussauswahl den Schutz austrocknungsempfindlicher Materialien berücksichtigen.

Ein Hohlraum unter der Auskleidung erfordert Verschiebungskontrolle

Ist das Ziel die Füllung oder Stabilisierung der Auflagerung, legt die Planung Material, Schritte und Kontrollverfahren für die Auskleidung fest. Expandierendes Harz kann auch nach Pumpende auf das Tragwerk einwirken. Nivellementmessungen müssen mit Materialaufnahme und -übergängen abgeglichen werden.

Ungeplantes Anheben, plötzlicher Druckanstieg oder fehlende erwartete Verbindung erfordern ein Stoppen und eine erneute Abschnittsbeurteilung. Den Unterschied zwischen Stabilisierung, Füllung und Anhebung ansehen. Ein Leitungs- oder Packerkennwert ist nicht der zulässige Druck für die Auskleidung.

Abschnitte unter ihren Betriebsbedingungen abnehmen

Planen Sie ein Arbeitsfenster mit Zeit für Vorbereitung, Reaktion, Reinigung und Kontrolle. Dokumentieren Sie je Abschnitt Zielzone, Punkte, Rezeptur, Verbrauch und ungeplante Austrittsstellen. Übertragen Sie das Ergebnis eines Abschnitts nicht auf die gesamte Auskleidung mit wechselnden Bedingungen.

Die Abdichtungsabnahme umfasst benachbarte Wasserwege und Abschnittsanschlüsse. Die Stabilisierungsabnahme umfasst zusätzlich die erforderlichen Auflagerungs- und Verschiebungsmessungen. Eine Kontrolle nach veränderten Wasserbedingungen ermöglicht die Beurteilung von Stellen, die während der Arbeiten nicht aktiv waren.
