המים עשויים לנוע לאורך החיבור ולהופיע הרחק מהפגם באיטום. חלקו את התיקון לפי אזור הפעולה: בחיבור, במקטע או מאחורי הבטנה.
עקבו אחר הטכנולוגיה
תחילה ראו יעד בחתך מלא, ואז עברו קידוח, הרכבת מערכת והתקנתה, הזנה ומעקב נקודות עוקבות. הרצף מתייחס לחיבור המקטעים המוצג; אזורי בטנה אחרים מחייבים בדיקה נפרדת.
01 · מטרה וגאומטריה
מטרת הפרט המוצג היא הבאת חומר לאזור הדולף ליד חיבור המקטעים. התרשים מציג מסלול חומר רצוי ומחט שנשארה; הלוחות הבאים מסבירים הכנה וביצוע.
בדקו גאומטריית חיבור בפועל, מיקום אטם ותנאי מים. זהו פרט מנהרה אחד. תיקון סדק במקטע, מילוי חלל מאחורי הבטנה וייצוב קרקע הם מטרות אחרות ומחייבים גישה ובחירת חומר נפרדות.
02 · הכנת גישה

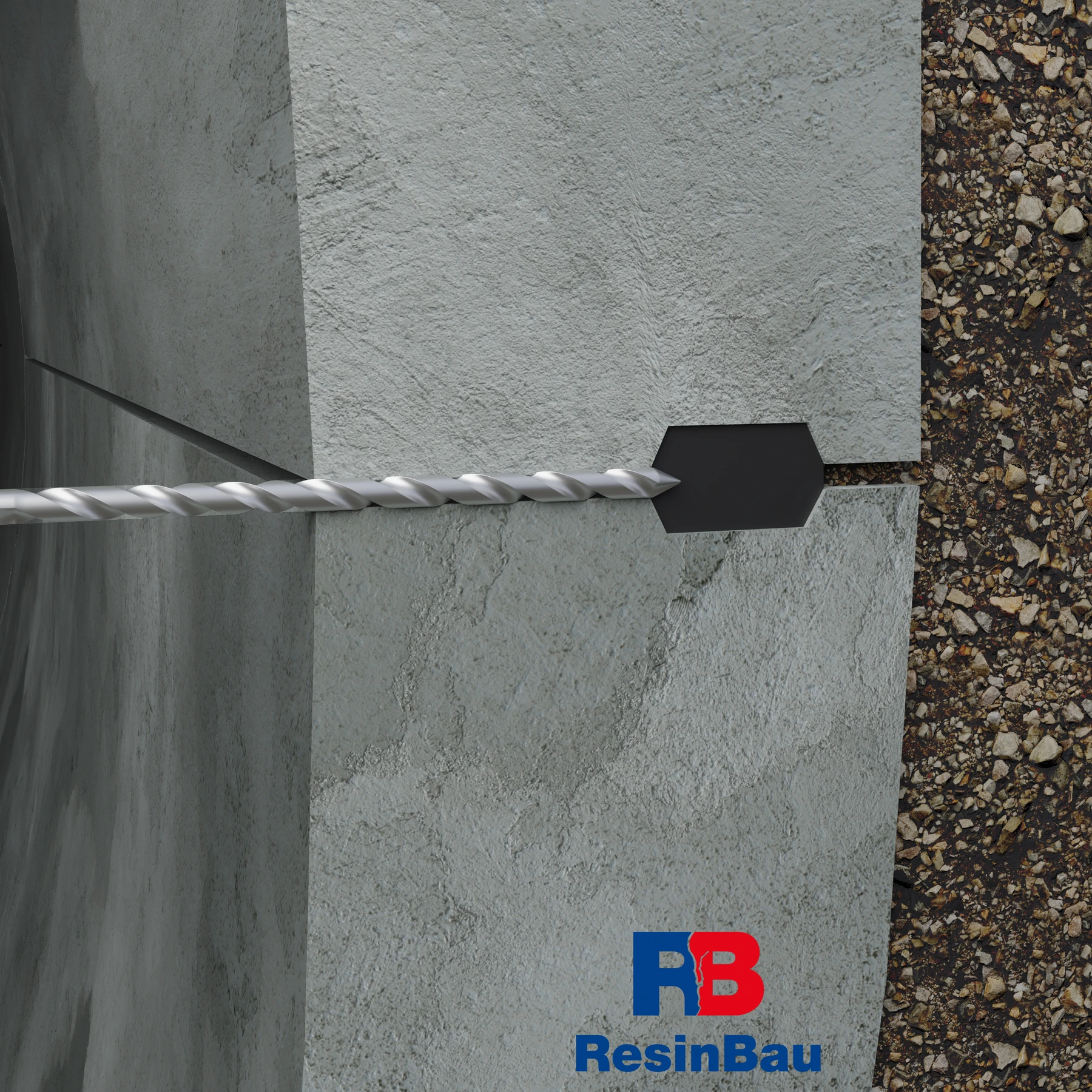

תכננו קידוח לפי פרט המקטעים והאטם. המסלול המוצג הוא תרשים גישה לאזור מסוים, ולא היתר לקידוח שרירותי דרך אטם, זיון או הבטנה כולה.
בקרו כיוון ועומק. עצירת קידוח לפני היעד והובלתו מעבר לאזור המיועד עשויות ליצור פיזור חומר שונה לחלוטין. התאימו הכנת קידוח למחט ולחומר שנבחרו.
03 · הרכבת מערכת

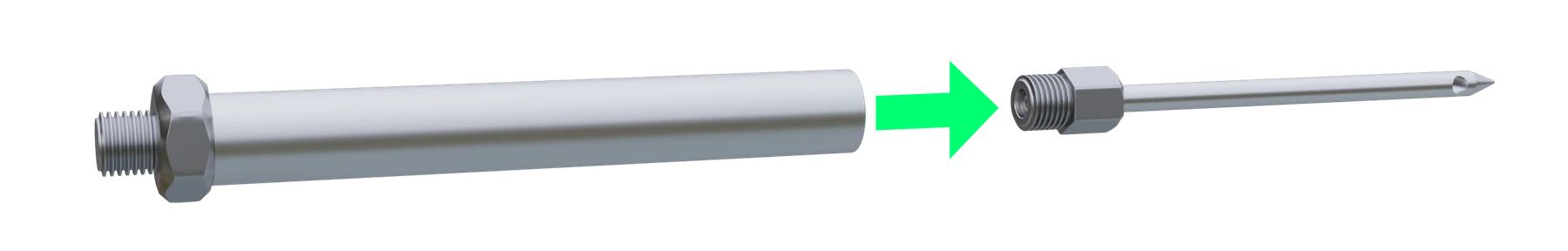

בחרו ערכת מחט וצינורית תואמת כך שלאחר ההתקנה הקצה יזין חומר למקום המתוכנן. בדקו שיטת חיבור לדגם המסוים.
לפני הרכבה העריכו מצב רכיבים ופתיחות מסלול הזנה. אורך המערכת נובע מחתך החיבור; דמיון רכיבים לשרטוט לבדו אינו מאשר החלפתם ההדדית.
04 · הרכבת מערכת

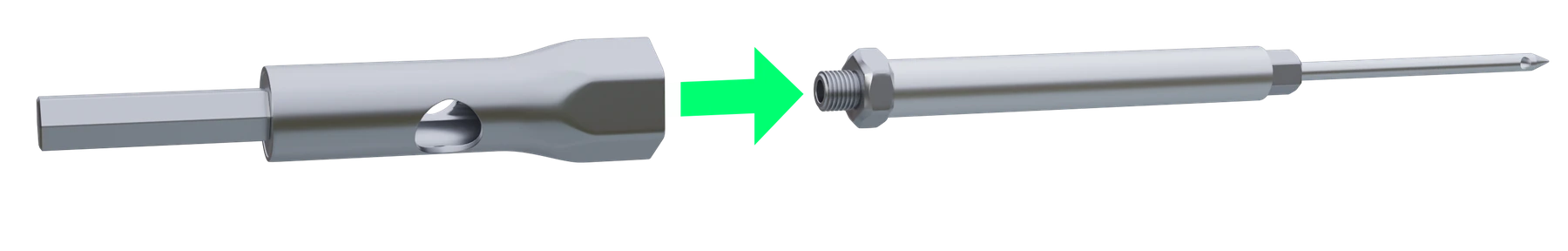

החלופה המוצגת מחייבת ראש המותאם למערכת. הוא נועד להעביר תנועת התקנה לפי ההוראות ולאפשר התקנה מבוקרת.
אין לבחור כוח הידוק לפי מראה האיור. שיטת ההתקנה תלויה באביזרים המסוימים ובקידוח המוכן.
05 · הרכבת מערכת

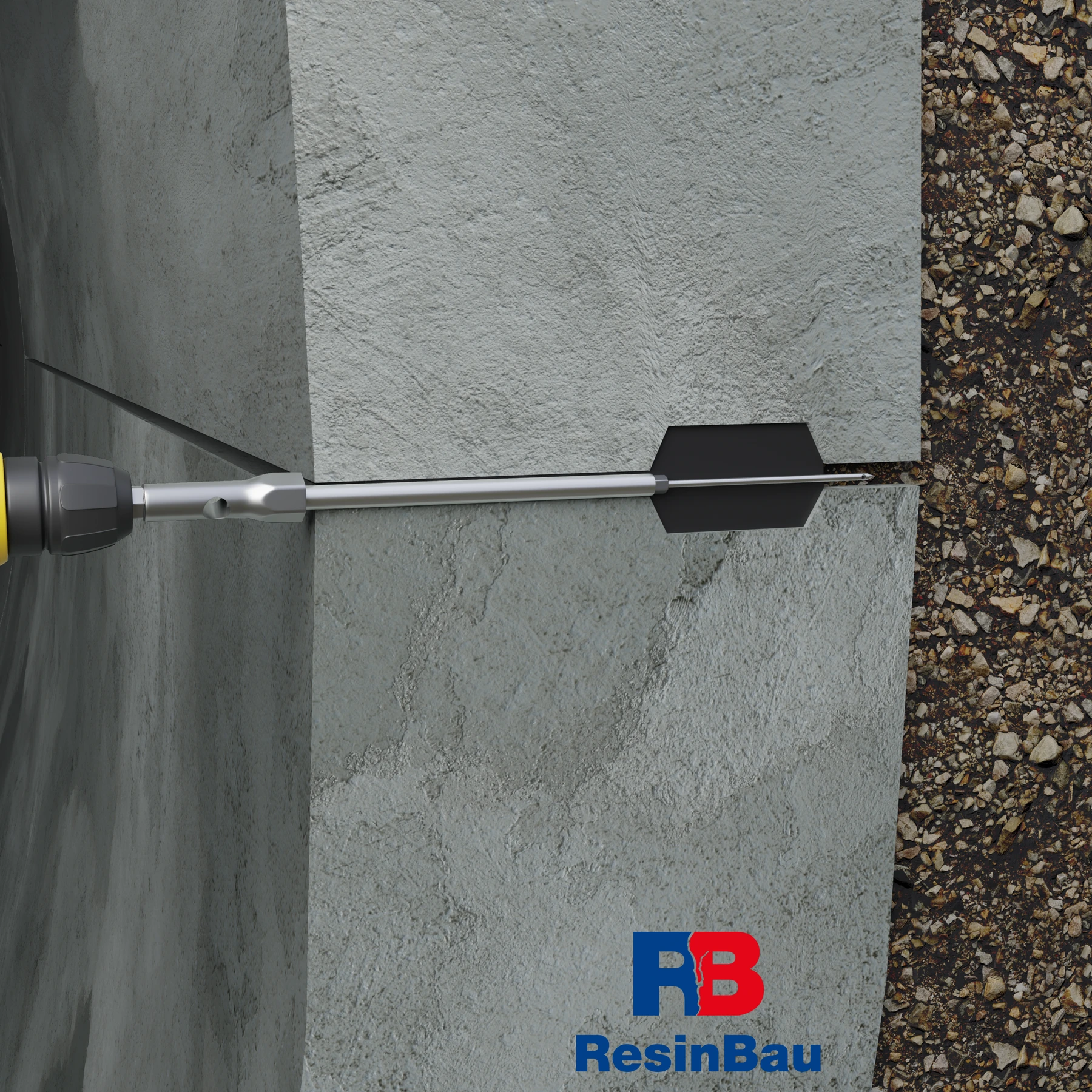

החדירו והתקינו את המערכת לפי הוראות הדגם, תוך שמירת מיקום קצה מתוכנן. הכלי מקל על התקנה, אך אינו מחליף בקרת פגיעה ביעד.
לפני הזנת חומר בדקו יציבות, חיבור ואפשרות להולכת חומר הזרקה. אין להתחיל להזרים אם התעורר ספק שהקצה נמצא באזור היעד.
06 · הזנה ומעקב

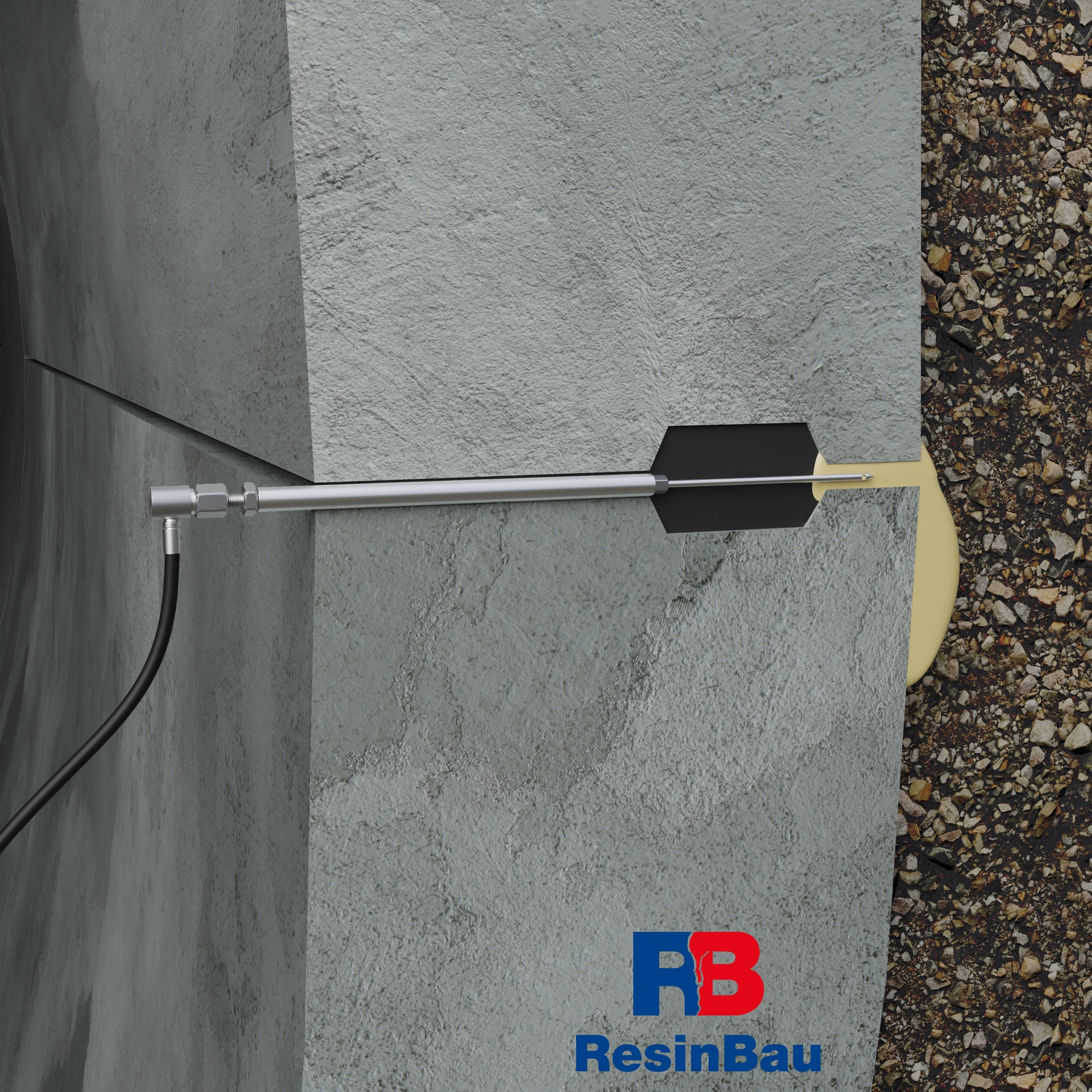

בחרו חומר לפי מים, תנועה, גאומטריה ואפשרות החזקתו בחיבור. בכניסה עזה ייתכן שיידרש שלב נפרד לצמצום זרימה לפני האיטום עצמו.
בניסוי עקבו אחר לחץ, צריכה ויציאות סמוכות. אין להשוות את המילוי בשרטוט למילוי מוכח של החיבור בפועל. נדידה לא מבוקרת מאחורי הבטנה מחייבת הערכה ותיקון.
07 · הזנה וקבלה

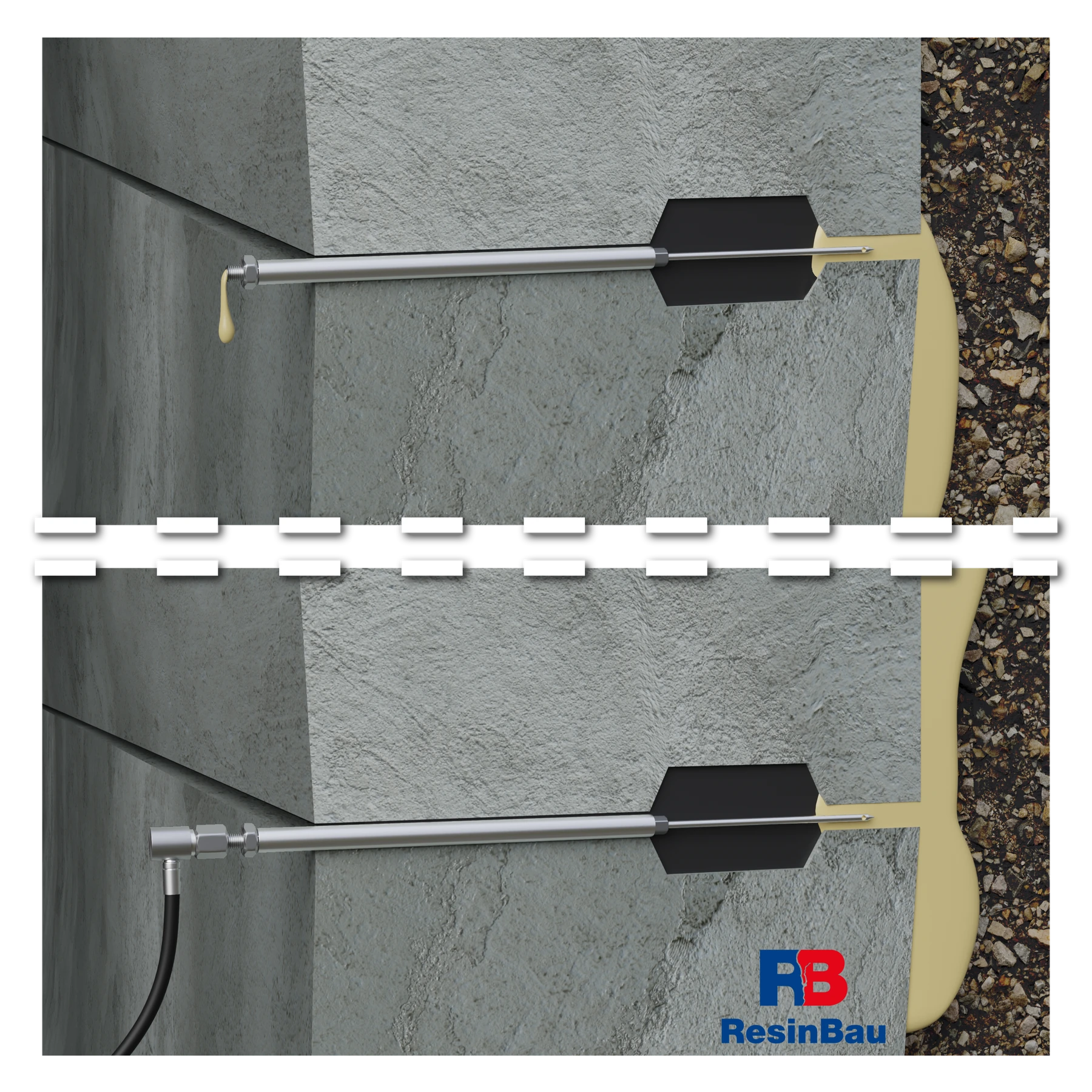

מעבר חומר למחט הבאה מעיד על התפשטותו באזור. בססו המשך על ניסוי והתנהגות המקטע, ולא רק על הופעת הטיפה הראשונה. תעדו כמות, לחץ ומקומות יציאה.
בפרט המוצג המחט נשארת במבנה. סיימו את החיבור ובצעו קבלה לפי המערכת ותכנון התיקון. בדקו אטימות והתנהגות החיבור לאחר סיום; מגע חומר בין נקודות כשלעצמו אינו מחליף בדיקה זו.
שייכו תצפיות לטבעת או למקטע מנהרה ולמיקום בהיקף. הבדילו בין דליפה מחיבור, סדק במקטע, חלל, מעבר וחשד לחלל מאחורי הבטנה. לכל אזור תעדו תנאי מים, התערבויות קודמות וגישה לתיקון.
בתחתית המנהרה מצטברים מים מקומיים וגם מים הזורמים מהצדדים ומהקמרון. נקודה רטובה ליד התחתית אינה בהכרח מקום הדליפה המקורי. השוו תצפיות לאורך החיבור ובטבעות סמוכות, גם לאחר ניקוי פני השטח.
המטרה היא לאטום חלל מזוהה ליד החיבור תוך שמירת תפקודו. גישה במחט או בקידוח נבחרת לפי החתך בפועל, מיקום האטם וההתערבות המותרת.
סדק, שפה פגומה וחלל אינם אותו ליקוי. קבעו אם נדרש איטום גמיש, מילוי חלל או תיקון המעביר כוחות. האחרון מוגדר בתכנון הקונסטרוקציה.
חומר עלול להגיע לחלל שלא מולא או לקרקע. הדבר מחייב היקף אחר של בדיקה, בקרת תזוזות ומאזן לעומת איטום מקומי של חיבור.
לפני סגירת שכבות ניתן לתכנן נקודות קבועות להזנה ולבקרה. נוכחותן מספקת גישה לביצוע; כשלעצמה אינה מאשרת תמיכה בבטנה או אטימותה.
החתך מציג הזנה לאזור חיבור המקטעים. יש לקשור גאומטריית מחט, עומק ומיקום קצה לתיעוד החיבור. אין להשתמש במחט לניקוב אקראי של האטם. ניקוי המרווח ופתיחות הנקודות מאפשרים להבדיל מים מחומר המגיע אליהן.
בחרו מקטע ייחוס קצר. נקודה אחת משמשת להזנה והבאות למעקב מבוקר ולהזרקה נוספת. תכננו סגירה ללא ניתוק מערכת בלחץ. באזורים המחייבים הגבלת יציאה בחרו סגירה המאפשרת מעקב ואינה חוסמת את תפקוד החיבור.
הופעת חומר בנקודה סמוכה מאשרת קשר במסלול הזרימה. אם הכמות גדלה ללא התקדמות, חומר יוצא במקטע רחוק או המים נושאים חלקיקי קרקע, העריכו מחדש את אזור הפעולה. ייתכן קשר לחלל מחוץ לחיבור. היעדר חול בתעלה הקטנה של המחט אינו שולל קשר כזה.
מעבר להזרקה מאחורי הבטנה משנה את המשימה. נדרשת בדיקת החלל הזמין, מגבלות לחץ, מסלולי ניקוז אפשריים ושיטת מדידת תגובת המבנה. אין די בהגדלת מכסת החומר בנוהל הקיים.
לכלוך באזור החיבור עלול לפגוע בהידבקות ולהסתיר מסלול יציאה. לאחר הכנה בצעו ניסוי זמן תגובה בטמפרטורת העבודה. התאימו אותו לאורך המסלול, זרימת המים ואפשרות החזקת החומר. בכניסה עזה שלב עצירה צריך ליצור תנאים לאיטום העיקרי שנבחר.
הזינו בהדרגה ותעדו לחץ, כמות וזמן וסדר המעברים. הזרקת השלמה מבוקרת פירושה השלמת האזור הנגיש בחלון העבודה; אינה שם נרדף ללחץ גבוה. באזור מאוורר בחירת הגמר צריכה לכלול הגנה על חומרים הרגישים להתייבשות.
אם המטרה מילוי או ייצוב התמיכה, התכנון מגדיר חומר, שלבים ושיטת בקרת הבטנה. שרף מתפשט עשוי להשפיע על המבנה גם לאחר הפסקת שאיבה. יש להשוות מדידות גובה לצריכה ולמעברי חומר.
התרוממות לא מתוכננת, עלייה חדה בלחץ או היעדר קשר זרימה צפוי מחייבים עצירה והערכה מחדש של המקטע. ראו את ההבדל בין ייצוב, מילוי והרמה. דירוג הצינור או הפקר אינו הלחץ המותר לבטנה.
תכננו חלון עבודה הכולל זמן להכנה, תגובה, ניקוי ובקרה. בתיעוד המקטע רשמו אזור יעד, נקודות, מתכון, צריכה ומקומות יציאה לא מתוכננת. אין להחיל תוצאת מקטע אחד על בטנה שלמה בתנאים משתנים.
קבלת האיטום כוללת מסלולי מים סמוכים וחיבורים בין מקטעים. קבלת ייצוב כוללת גם מדידות תמיכה ותזוזות נדרשות. בדיקה לאחר שינוי בתנאי המים מאפשרת להעריך מקומות שלא היו פעילים במהלך העבודה.
בחירת RESINBAU
לאיטום גמיש של חיבורים מזוהים; בחרו זמן תגובה ופרט הגנה מהתייבשות.
לאזורים עם מים הנדרשים לתגובה ולאיטום חיבורים; בקרו מסלול חומר ותנאי הגבלת התפשטותו.
שלב לעצירת כניסה עזה המאפשר המשך תיקון מבוקר.
איטום גמיש של סדקים או חיבורים נבחרים כשזרימת המים מאפשרת החזקת חומר באזור.
למילוי חללים ולייצוב מתוכננים. הבחירה מחייבת בקרת השפעת התפשטות על הבטנה; אינה מחליפה חומר גמיש בחיבור נע.
מילוי מינרלי של חללים מתאימים, גם עם מים. TDS מחייב היעדר זרימה בזמן הזרקה ובמשך 12 שעות לאחריה; יש להתייחס לתנאים לפי טמפרטורת הרכיב.
הכינו חתך, תיאור מים ותנועה ותוצאות ניסויים קודמים. ResinBau מסייעת בבחירת חומר וטכנולוגיית ביצוע.
